Intitulé	Description
Type de produit	Chaudière à condensation murale
Caractéristiques techniques principales	Chauffage et production d'eau chaude sanitaire
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	700 x 400 x 300 mm
Poids	40 kg
Compatibilités	Compatible avec divers systèmes de chauffage
Tension	230 V
Puissance	25 kW
Fonctions principales	Régulation de la température, production d'eau chaude instantanée
Entretien et nettoyage	Vérification annuelle recommandée, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Équipée de dispositifs de sécurité intégrés (thermostats, soupapes)
Informations générales	Idéale pour les maisons individuelles, rendement énergétique élevé

FOIRE AUX QUESTIONS - HYDROMOTRIX CONDENSATION 25 FRISQUET

Comment régler la température de l'eau chaude sur le FRISQUET HYDROMOTRIX CONDENSATION 25 ?

Pour régler la température de l'eau chaude, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton jusqu'à ce que la température souhaitée soit affichée.

Que faire si la chaudière ne s'allume pas ?

Vérifiez que l'alimentation électrique est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le gaz est ouvert et que la pression d'eau est suffisante.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur le radiateur. Laissez échapper l'air jusqu'à ce que de l'eau commence à sortir, puis refermez la vanne.

Que signifie le code d'erreur E1 sur l'affichage ?

Le code d'erreur E1 indique généralement une défaillance de la sonde de température. Il est conseillé de contacter un technicien qualifié pour un diagnostic précis.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière et déconnectez l'alimentation électrique. Retirez le filtre et rincez-le à l'eau claire. Laissez sécher complètement avant de le remettre.

La chaudière fait des bruits étranges, que dois-je faire ?

Si la chaudière émet des bruits de cliquetis ou de sifflement, cela peut indiquer une accumulation de calcaire. Il est recommandé de faire vérifier la chaudière par un professionnel.

Comment vérifier la pression de l'eau dans la chaudière ?

La pression de l'eau peut être vérifiée sur le manomètre situé sur le panneau de contrôle. La pression idéale doit être entre 1 et 1,5 bar. Si elle est en dehors de cette plage, ajustez-la en ajoutant de l'eau.

Puis-je utiliser des produits de nettoyage ménagers pour l'entretien de ma chaudière ?

Non, il est conseillé d'utiliser uniquement des produits adaptés à l'entretien des chaudières. Les produits ménagers peuvent endommager les composants internes.

Quelle est la durée de vie moyenne d'une chaudière FRISQUET HYDROMOTRIX CONDENSATION 25 ?

La durée de vie moyenne d'une chaudière est d'environ 15 à 20 ans, en fonction de l'entretien régulier et de l'utilisation.

Comment activer le mode éco sur ma chaudière ?

Pour activer le mode éco, appuyez sur le bouton 'Mode' sur le panneau de contrôle jusqu'à ce que le mode éco soit sélectionné. Cela optimisera la consommation d'énergie.

MODE D'EMPLOI HYDROMOTRIX CONDENSATION 25 FRISQUET

2A.1 Barre d'accrochage HYDROMOTRIX 25/32kW 5

a) Sortie arrière 5 b) Sortie droite ou gauche 5

2A.2 Accrochage de la chaudière HYDROMOTRIX 25/32kW. 2A.3 Scellement du terminal HYDROMOTRIX 25/32kW ou PRESTIGE 25/32kW.

2B - IMPLANTATION HYDROMOTRIX 45kW OU PRESTIGE 45kW

2B.1 Barre d'accrochage HYDROMOTRIX 45kW 7 2B.2 Accrochage de la chaudière HYDROMOTRIX 45kW 7 2B.3 Scellement du terminal 080/125 HYDROMOTRIX 45kW ou PRESTIGE 45kW.......................................................

3 - RACCORDEMENT DES CONDUITS 8

3.1 Conduit C13 8 3.2 Conduit C33 8 3.3 Conduits B23p et B33 9

4 - RACCORDEMENT DES ACCESSOIRES HYDRAULIQUE ET GAZ 10

4.1 HYDROMOTRIX 25/32/45kW 10 4.2 PRESTIGE 25/32/45kW 11 4.3 Raccordement du siphon des condensats 12 4.4 Raccordement du circuit électrique 12

5-MISEEN SERVICE 12

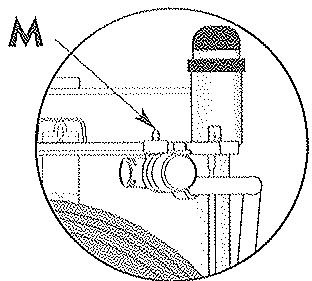

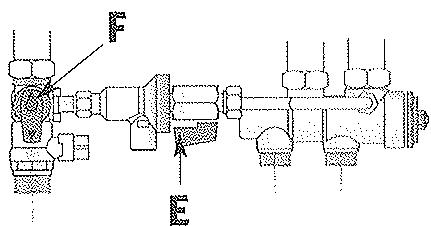

5.1 Avant de mesurer en eau 12 5.2 Remplissage 12 5.3 Vérifier les étanchéités des circuits gaz et eau 13 5.4 Configurer la chaudière selon les caractéristiques de l'environnement 13 5.5 Basculer le mode "installation" et passer en mode "marche normale" 13 5.6 Initialisation de la communication radio 14 5.7 Mise en place du satellite 14 5.8 Fixation du satellite 14 5.9 Eau chaude sanitaire 15

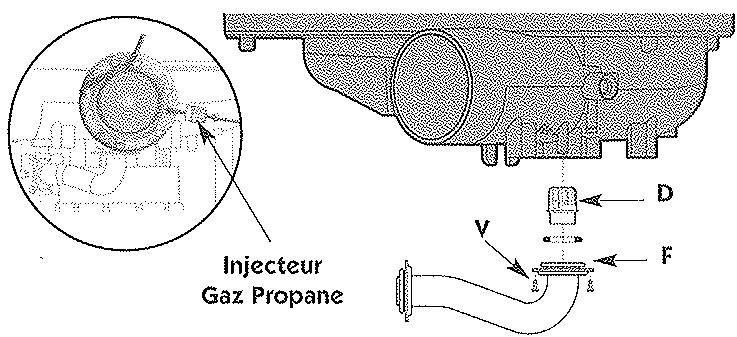

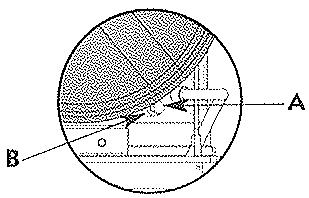

6-CHANGEMENT DES GAZ 15 7 -VIDANGE DE LA CHAUDIERE 15 8 - QUELQUES CONSEILS 16 9 - PROTECTION CONTRE LE GEL 16 0-ENTRETIEN DE LA CHAUDIERE 16 1-COURBES DE PRESSION DISPONIBLE AUX BORNES DE LA CHAUDIERE 16 2 - SCHEMA ELECTRIQUE HYDROMOTRIX 17 3-NOMENCLATURE HYDROMOTRIX 18 4 - SCHEMA ELECTRIQUE PRESTIGE 19 5-NOMENCLATURE PRESTIGE 20 6-ANOMALIE: Aide au diagnostic 23 7-CARACTERISTIQUES TECHNIQUES 23 8 - GARANTIE 24

Sortie des produits de combustion : Ne pas placer la sortie de la microventouse à moins de 0,30 m de tout obstacle important (mur perpendiculaire, sous-pente, sol, balcon...). Ouvrant / ventilation

Respecter impérativement les 2 distances : - d1 = mini 0,40 m - d2 = maxi 0,60 m Les distances d1, d2 s'entendent de l'axe de l'orifice d'évacuation des ouvés brûés au point le plus proche du nu extérieur de toute baie ouvrante ou de tout infime d'entrée d'air de ventilation.

Voie publique ou privée

Si la sortie de la microventouse débouche sur une voie publique en priSzone, à une hauteur H inférieure à 1,80 m un déflecteur inamovible donne aux pas d'avoirs une direction sensiblement parallèle au mur.

Debouché du terminal sous un surplomb -SiH est inférieur a 0.30 m OU - Si G est supérieur à 2.00 m Alors le terminal doit déboucher au nez extérieur du surpomb. - Débouché du terminal sous un débord de toiture.

Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximales autorisées.

Chaudière type B

Sortie du conduit de fumée

Le conduit de fumée doit dépasser le faîte du toit de 0,40 m minimum

Si une construction ou un obstacle est à moins de 8 m, il doit dépasser de 0,40 m.

Amenée d'air frais à travers une paroi extérieure

Le local contenant une chaudière à gaz à tirage naturel doit être pouvée d'une alimentation en air directe, de section libre minimum : 70 cm² pour une puissance de 25 m³ kW.

100 cm² pour une puissance de 4 kW

Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.

Environnement

Attention, ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.

La chaudière doit être installée suivant les règles en vigueur :

• Arrêté du 2 août 1977 et arrêtés modificatifs.
• NF DTU 61.1 (P45-204)
• DTU 24.1 Raccordement des fumées
• Respecter le règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

a) Prescriptions générales : Pour tous les appareils : - Articles GZ - Installations aux gaz combustibles et hydrocarbures.

Ensuite, suivant l'usage

Articles GH-CH

Village, ventilation, réfrigération, conditionnement d'air, cuir et d'eau chaude sanitaire.

• Articles GC - Installations des appareils de cuisson destinés à la restauration.

b) Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins...)

Par application de l'article 25 de l'arresté du 2 août 1977 modifié et de l'article 1 de l'arresté modificatif du 5 février 1999 l'installateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :

• de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve. de « modulo 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.

Bon: Il est indispensable d'effectuer un réglage et un nettoyage de l'installation avant la mise en service de la chaudière si l'installation est ancienne.

Qualité de l'eau : Le pH de l'eau devra être compris entre 7 et 8,5. La teneur en chlorures ne devra pas excéder 50 mg/l.

Chauffage par le sol : toute installation de plancher chauffant doit être protégée par un article contenant la corrosion, la formation de dépôts et la contamination bactérienne. Tâche : Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protéger le circuit sanitaire des chaudières à 2 services des

effets néfastes du calcaire : polyphosphates ou adoucisseur à résines + sel.

Rappel : - Eau douce moins de F - Eau dure de à F - Eau très dure Plus de F

1^ F = 10 grammes de calcaire par m³ d'eau

24^ F = 240 grammes de calcaire par m³ d'eau

Attention, un adoucisseur doit être régulierement vérifié. Il est indispensable pour la santé des utilisateurs et la durée de vie des apparciels de maintainir les paramétres physicochimiques à des valeurs minimum : TH ≥ 8° F - PH ≥ 7,5 - Chlorures ≤ 50mg/l

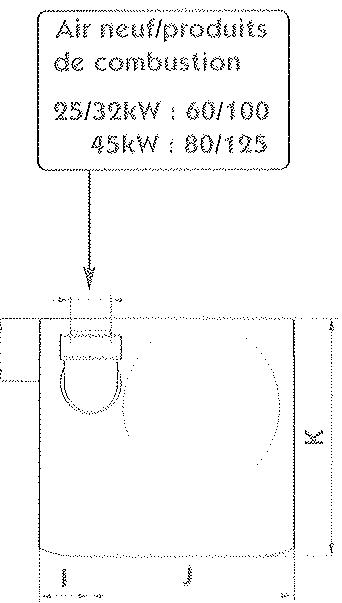

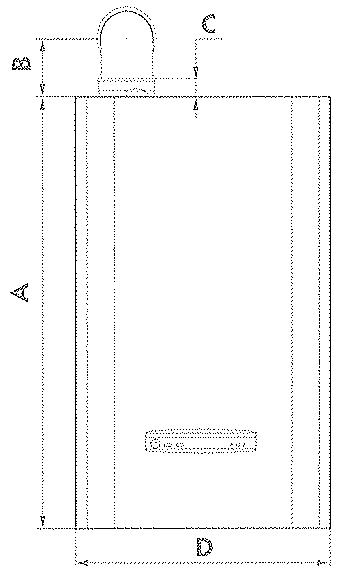

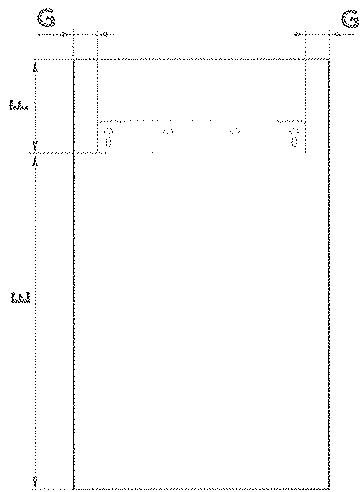

	25 kW	32 kW	45 kW
A	795	915	965
B	105	105	115
C	35	35	34
D	495	495	710
E	620	740	825
F	175	175	140
G	45	45	60
H	120	120	140
I	100	100	110
J	395	395	600
K	435	445	480

Poids en charge
25 kW	80 kg
32 kW	99 kg
45 kW	135 kg

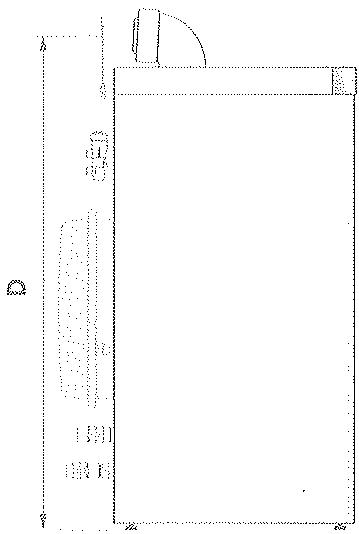

Prestige condensation 25/32/45KW

La Prestige 45 kW n'est pas équipée de vase d'expansion.

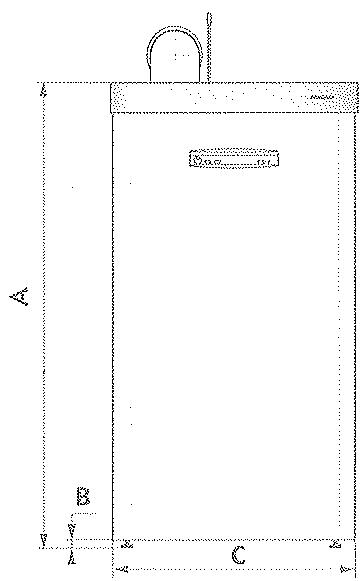

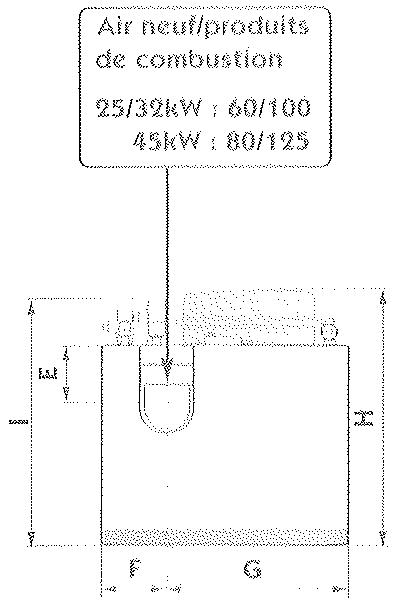

	25 kW	32 kW	45 kW
A	1035	1035	1090
B	25	25	25
C	550	550	550
D	1110	1110	1202
E	135	135	85
F	155	155	106
G	395	395	444
H	562	562
I			554

Poids en charge
25 kW	90 kg
32 kW	105 kg
45 kW	112 kg

GABARIT DE POSE

BARRE D'accrchage hydromotrix 25/32KW

• Choisir l'emplacement de la chaudière.
• Positionner le gabarit à l'emplacement choisi à l'aide des pastilles autocollantes.
• Respecter sa mise à niveau ainsi que les cotes mini définies sur le gabarit. Au travers du gabarit de pose, marquer les "repères de bon accrochage".
• Pointer etincer au travers du gabarit les trous de la barre d'acrocnage (oblong 18x9).
• Prévoir des fixations de 8mm sur 4 points minimum répartis sur la longueur de la barre dont 1 point à chaque extrémité.

Attention, leur nombre et leur nature dépendent du matériel du support et du poids en charge de la chaudière :

HYDROMOTRIX 25:80kg

HYDROMOTRIX 32:99kg

A) sortie arrière

• Pointer l'axe du trou de passage du terminal et pincer à 0110 mm horizontally (le terminal intégre une pente de 3% ). Retirer le gabarit de pose.
• Fixer la barre d'accrochage. Vérifier le niveau et la planéité de la barre d'accrochage.

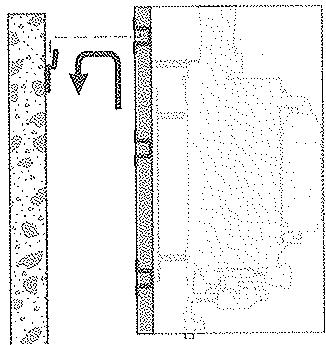

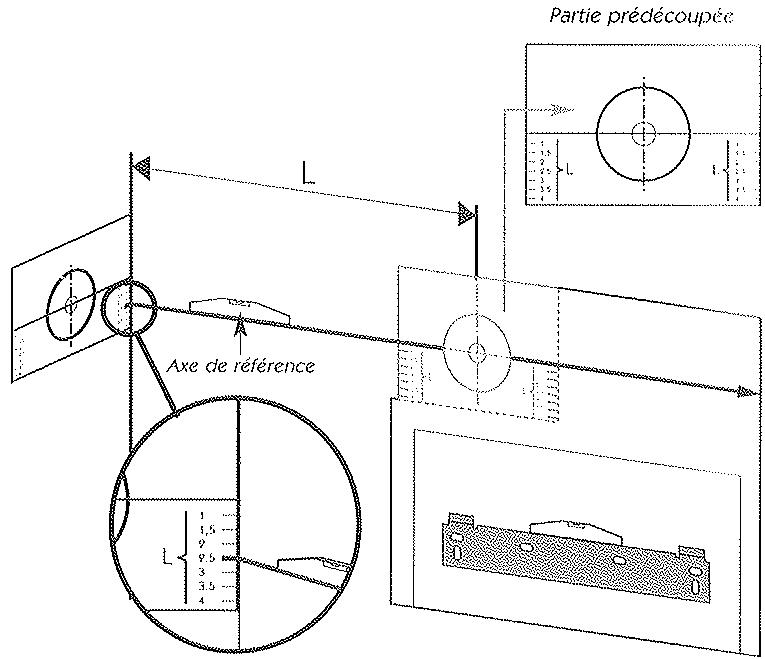

B) sortie droite ou gauche

Attention, L'utilisation de rallonges doit se faire impérativement avec une pente descendante de 3% vers la chaudière.

• Prolonger "l'axe de référence" à niveau vers la droite ou la gauche jusqu'au mur perpendiculaire sur lequel doit sortir le terminal.
• Mesurer L entre l'axe de sortie de la chaudière et le mur perpendiculaire.
• Détacher du gabarit de pose la partie prééquipée.
• Placer la partie détachée en appui dans l'angle du mur en faisant correspondre "l'axe de référence" tracé sur le mur avec la graduation correspondante à la mesure.

Exemple : La longueur L est de 2,5 m.

Placer la graduation 2,5 de la partie détachable sur l'axe de référence.

• Pointer l'axe du terminal et percer à un Ø110 mm.
• Retirer le gabarit de pose. Fixer la barre d'accrochage.
• Vérifier le niveau et la planéité de la barre d'accrochage.

Accrchage de la chaudiere hydromotrix 25/32KW

• Engager la traverse supérieure du châssis dans les 2 lèvres de la barre d'accrochage.

Attention, les "répères de bon accrochage" tracés avec le gabarit doivent apparaître au-dessus du châssis. S'ils ne sont pas visibles, la chaudière n'est pas accrochée correctement. Dans ce cas, y remédier impérativement.

Vue de face

Vue de face

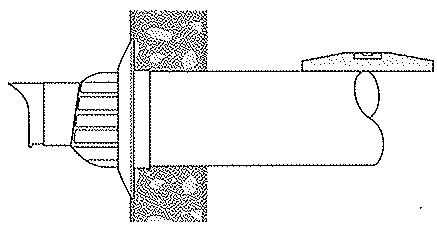

Scellement du terminal hydromotrix 25/32kw ou prestige 25/32kw

• Monter le coude (fourni avec le terminal F3AA40892) sur le collecteur.

Enduire le coude d'une graisse silicone pour faciliter le montage. Attention, lors du montage du coude sur le collecteur vérifier le positionnement du joint J1 dans la gorge.

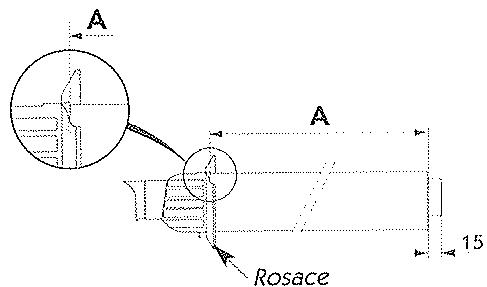

• Mesurer la cote A. Le terminal doit pénétrer de 25 mm dans le coude.

Attention, si la longueur A est supérieure à la longueur utile du terminal, utiliser les rallonges (vendues séparément) de 0,50 m ou 1 m "Spéciales Condensation".

• Mettre la rosace sur le terminal. La cote A se mesure à partir du talon de la rosace.
• Afin de faciliter le montage, couper le tube intérieur (Ø60) 15 mm plus long que le tube extérieur (Ø100).

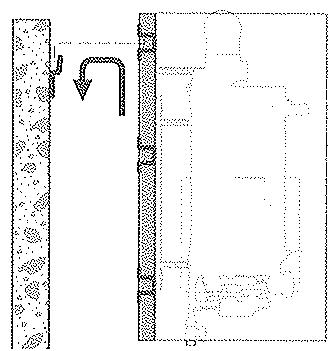

BARRE D'accrchage hydromotrix 45KW

• Choisir l'emplacement de la chaudière.
• Positionner la barre d'accrochage (voir pages 4 dimensions) en respectant la mise à niveau.
• Pointer et percer.
• Prévoir des fixations de 8 mm sur 4 points minimum répartis sur la longueur de la barre, dont 1 point à chaque extrémité. Leur nombre et leur nature dépendent du matériel du support et du poids en charge la chaudière : HYDROMOTRIX 45kW : 135kg

152 Accrochage de la chaudiere hydromotrix 45KW

• Engage la traverse supérieure du châssis dans les deux lèvres de la barre d'accrochage. Le chassis de la chaudière doit descendre au fond des lèvres.

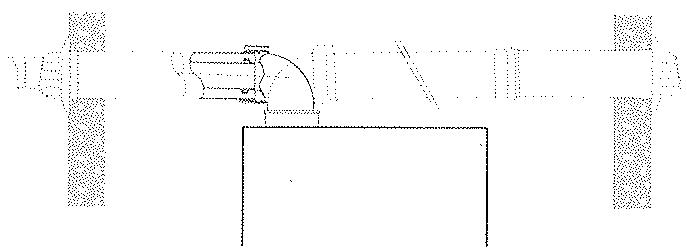

FSCELLEMENT DU TERMINAL 080/125 HYDROMOTRIX 45KWOU PRESTIGE 45KW

• Monter le coude (80/125) UBBINK ROLUX ou POUJOULAT DUALIS sur le collecteur. Tracer l'axe du coude.
• Retirer le coude.
• Percer à un 0130mm en écartant et ou protégeant la chaudière (aucun corps étranger ne doit pénétrer dans les orifices air gaz brûlés).

	FRISQUET S.A Ø60/100	POUJOULAY DUALS Ø80/125	UDBINK ROLUX Ø80/125
Terminal C13	F3AA40892	17 080 764	223150
Terminal C33		STV 80 GP
Coude à 87°	F3AA40831	17 080 731	227520
Coude à 45°	F3AA40830	17 080 721	227500
Conduit à 0.25m		17 080 703	227530
Conduit à 0.5m	F3AA40829	17 080 704	227531
Conduit à 1m	F3AA40828	17 080 705	227532
Conduit à 2m		17 080 707	227533
Conduit coulissant		17 080 730	184176
Adaptateur 60/100 - 80/125	F3AA40832

C13 (conduit concentrique horizontal 60/100 et 80/125)

LONGUEURS DES CONDUITS (TERMINAL COMPRIS)

Longueur maxi	25 kW Ø60/100	25 kW Ø80/125	32 kW Ø60/100	32 kW Ø80/125	45 kW Ø80/125
sans coude a 90°	4,7 m	11,7 m	4,7 m	11,7 m	11,9 m
avec 1 coude a 90°	3,7 m	10,7 m	3,7 m	10,7 m	10,9 m
avec 2 coudes a 90°	2,7 m	9,7 m	2,7 m	9,7 m	9,9 m

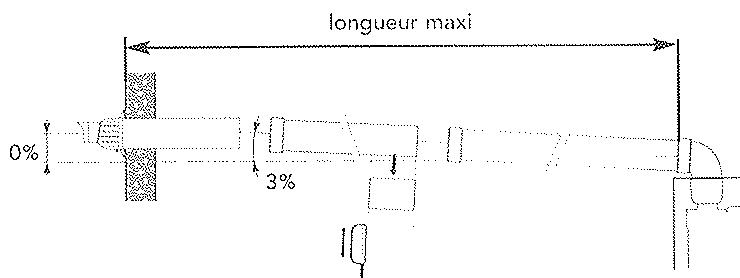

Attention, le terminal doit être toujours parfaitement horizontal. Si le montage nécessite des rallonges, l'inclinaison doit imperativement respecter une pente descendante vers la chaudière de 3%.

Les conduits 060/100 peuvent être utilisés uniquement pour un parcours horizontal de longueur maximum 4m70 (terminal compris) des modèles 25 et 32 kW.

Pour une sortie plus longue, utiliser l'adaptateur F3AA40832 et les accessoires O80/125 compatibles (voir tableau "choix des composants").

3.2

C33 (conduit concentrique vertical 080/125)

LONGUEURS DES CONDUITS (TERMINAL COMPRIS)

Longueur maxi	25 kW Ø80/125	32 kW Ø80/125	45 kW Ø80/125
sans coude 3 90°	11,7 m	11,7 m	11,9 m
avec 1 coude 3 90°	10,7 m	10,7 m	10,9 m
avec 2 coude 3 90°	9,7 m	9,7 m	9,9 m

Chaque coude à compte pour 1m de longueur équivalente.

Deux coudes à 45° - 1 coude à

Les conduits et accessoires Ø 80/125 doivent être sélectionnés dans la gamme POUJOULAT DUALIS.

Attention ! Il est indispensable d'adapter un manchon compensateur à proximité immédiate de la sortie de la chaudière.

B33

Conduits sélectionnés:

Flexcondens : B33 PPu Poujoulat.

Chemilux : B23 PPTL condensation Ubbink.

Chemilux : B33 PPTL condensation Ubbink.

Chaudières 25 et 32 kw

B23p: Kit F3AA40898. B33: adaptateur F3AA40832.

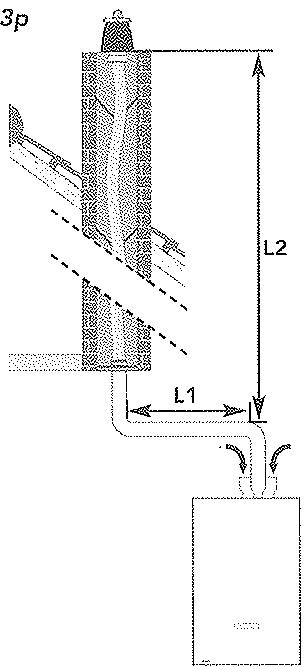

LONGUEURS DES CONDUITS (individuels) B23p - B33 (TERMINAL COMPRIS)

L1 + L2 avec adaptateur F3AA40832

23 métres

Chaque coude à compte pour 1 m de longueur équivalente.

Deux coude à 45^ = 1 coude à

Les chaudières 45kW ont leur raccordement en 80/125.

LONGUEURS DES CONDUITS (individuels) B23p - B33 (TERMINAL COMPRIS)

B23p		L2 maxi
		∅80	∅110
L1∅80	1 m	7 m	50 m
	2 m	6,5 m
	3 m	5,5 m
	4 m	5 m
L1∅110			L1+L2 maxi≤50 m

B33 individual		L2 maxi
		∅80	∅110
L1 ∅80/125	1 m	5 m	42 m
	2 m	3 m	32 m
	3 m		26 m
	4 m		17 m

Le diamètre et la longueur de la partie verticale L2 dépendent du diamètre et de la longueur de la partie horizontale L1.

Chaque coude compte pour 1 m de longueur équivalente.

Deux coudes 4 5 ^ = 1 coude a

Pour un calcul précis de la longueur maximale du conduit :

Pression à la buse : 70 Pa.

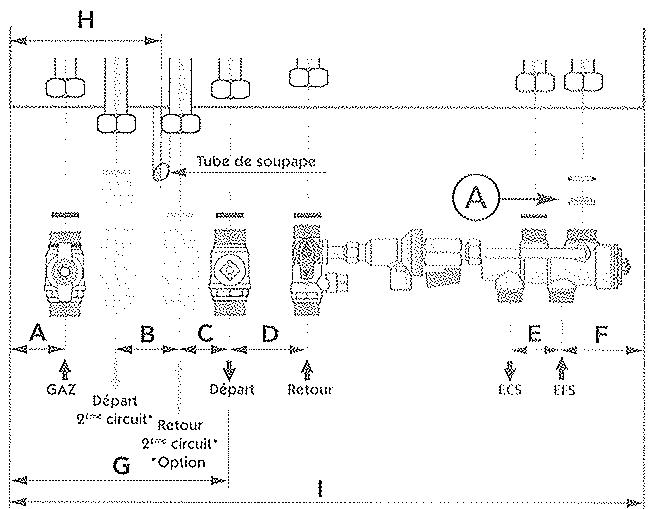

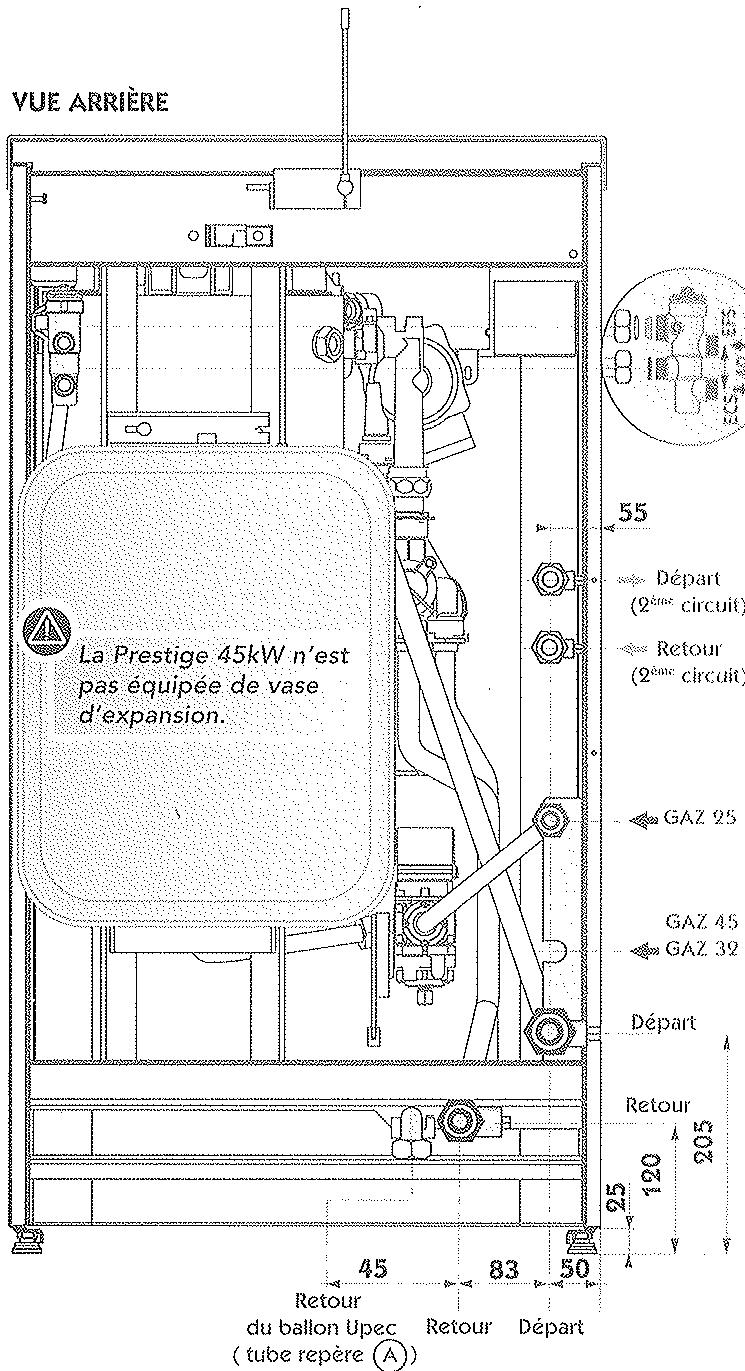

Accessoires fournis

25-32kW

45 kW

Vanne Départ. M20x27-3/4

M26×34-1"

Vanne Retour. M20x27-3/4

M26×34-1"

* Régulateur de débit

• Robinet Gaz. M20x27-3/4"

M20x27-3/4"

Déconnectez le tube ou flexible de remplissage*

Tube ou flexible de remplissage

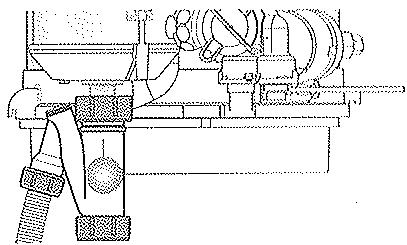

• Sauf pour modèles de chauffage seul.

Attention! Montez impérativement le régulateur de débit (A) dans le logement prévu dans le RTA.

	25/32 kW	45 kW
A	47	57
B	50	50
C	40	43
D	60	60
E	40	40
F	65	194
G	173	187
H	100	126
I	495	710
J	25	22
K	29	39
L	94	96
M	64	63
N	132	98,5

VUE DE COTE

Le tube repère est fourni de série avec la chaudière PRESTIGE. Il doit être utilisé pour le montage d'un UPEC.

(voir notice UPEC SOL condensation / évolution).

Accessions fournis

Vanne Départ..................................................................... M26x34-1" Vanne Retour M26x34-1" Robinet Gaz M20x27-3/4 RTA - Régulateur de début Bouchon F1/4" Joint bouchon

• Seulement pour modèles "chauffage seul".

Remissiagepourchauffageseul

Si la chaudière est raccordée à un UPEC, le système de remplissage est incorporé à l'UPEC.

Si aucun ballon de production d'eau chaude sanitaire n'est raccordé à la chaudière, le remplissage doit être réalisé sur le retour de l'installation. Si un ballon est raccordé, le remplissage doit se faire sur le retour du ballon à la vanne 4 voies.

Raccordement du SIPHON des condensats

Attention, la sortie des condensats ne doit être ni modifiée, ni bouchée.

Le siphon ne nécessite pas de replissage préalable en eau. Il est equipped'un flotteur qui l'obture automatiquement en cas de désamorgage.

Raccordement du circuit électrique

La chaudière doit être raccordée à une prise murale. Lors du raccordement, il est indispensable de respecter une mise à la terre efficace.

5-MISEEN Service

Circulateur

La chaudière est livrée dans une situation "Installation". Elle ne pourra pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.

Avant de metture en eau

Vérifie la bride d'un coupleis et après avoir enlevé le bouchon, la libre rotation du circulateur.

Remlissage

Pour l'état valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".

Attention, à chaque mise sous tension dans le mode "installation" la chaudière réalise un autocontrôle d'une durée de 30 secondes. Cette phase est signalée par un clignotement alternatif des voyants de sélection sanitaire et de "stop".

À la mise sous tension, le voyant rouge de pression est allumé.

CHAUDIÈRE HYDROMOTRIX : ouvrir les deux vannes E et F de part et d'autre du disjoncteur.

CHAUDIÈRE PRESTIGE : ouvrir le ou les robinets de remplissage de l'installation ou se reporter à la notice de l'UPEC.

Un purgeur manuel M situé sur la soupape permet d'accélérer le dégazage. Effectuer le remplissage jusqu'à ce que le voyant vert soit allumé. Quelques secondes après l'allumage du voyant vert, et fermer les vannes de l'emplissage. • Purger l'installation. • Procedure is an appoint d'eau et une nouvelle purge si nécessaire.

PRESSION en bar	0	0,3	1	2	2,8	3
INDICATEUR DE PRESSION

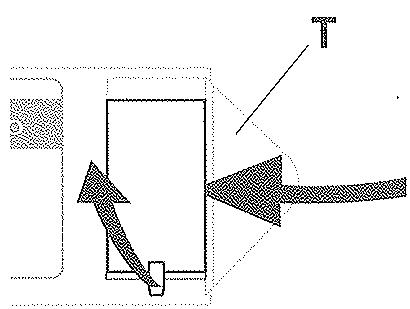

Sur le tableau de bord, enlever la trappe T pour accéder aux switches.

Standard	Configuration
1	Avec ballon	Non	Oui
2	Limitation puissance chauffage*	Non	Oui (recommandé)
3	Le circuit 1 est un plancher chauffant	Non	Oui
4	Le circuit 1 est régulé par une RIF 5000	Non	Oui
5	Satellite radio	Non	Oui
6	Mode installation	Non	Oui
	Annule toutes les fonctions de la chaudière sauf la lecture de la pression. Durant l'installation de la chaudière et les vérifications d'étanchéité des circuits (eau et gaz), il doit être en "mode installation". Ensuite, basculer (à gauche) pourmettre la chaudière en "marche normale".

• puissance chauffage limitée

Hydromotrix 25 → 18 kW

Hydromotrix 32 -> : 23 kW

Hydromotrix 45 -> : 32 kW

Le brûleur s'allume après 2 minutes

Basculer le mode "installation" et PASSER en mode "MARCHE normale

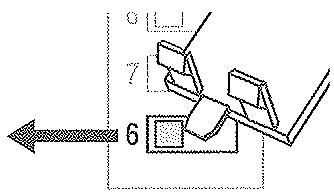

Basculer le switch 6 vers la gauche.

AVERTISSEMENT: Avant de procéder à l'allumage du brûleur, la chaudière effectue un autocontrôle qui peut durer jusqu'à 2 minutes. Ensuite l'appareil entame son mode normal de fonctionnement et le brûleur s'allume. Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante. Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton A.

En sélectionnant, la chaudière est en mode de conduite manuelle. On peut CHOISIR la température de départ en appuyant sur ou et procéder à la vérification du bon fonctionnement de l'installation de chauffage. Adapter éventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses).

À ce stade, si la chaudière est pilotée par une régulation RIF 5000, se reporter à la notice spécifique.

A Dos

B Face

Initialisation de la communication RADIO

• Déployer l'autonome du accepteur radio fixé à l'arrière de la chaudière (voir nomenclature page 15). L'antenne doit se couvrir impérativement à une distance supérieure de 1 cm de tout objet métallique. Se place dans la pièce où est posée la chaudière. Enlever la trappe du satellite radio et dégager la languette de protection des piles. La molette étant sur "Auto", appuyer 5 secondes sur la touche à le message "CnF" apparait : le satellite est en mode "configuration", il envoie son identité au récepteur. Appuyer durant 5 secondes sur du tableau de bord de la chaudière, le voyant de la commande manuelle clignote indiquant qu'il reçoit la transmission radiée. • Relâcher et appuyer 2 secondes sur la touche du tableau de bord pour valider la transmission. Pour passer sur mode "Auto", appuyer 2 secondes sur la touche du tableau de bord de la chaudière. Appuyer brièvement sur du satellite : l'initialisation est terminée.

Mise en PLACE du satellite

Vérifier la transmission radio :

Le satellite était sur "Auto", appuyer 5 secondes sur , le message "TEST" apparait. Sur le tableau de bord de la chaudière, tous les voyants sont allumés sauf le thermomètre qui défile selon une "chenille" : la transmission est efficace.

• Placer le satellite dans une pièce représentative de la température moyenne de l'habitation. Vérifier que la transmission est toujours efficace.

Appuyer brievement sur

pour sortir du mode "TEST".

Attention, les radiateurs installés dans la pièce où se trouve le satellite d'ambiance ne doivent pas être équipés de robinets thermostatiques.

Fixation du satellite

Fixer une vis dans le mur en laissant dépasser la tête. Accrocher le satellite sur cette vis par la "boutonnière" A. Θ Tracor, passer et visser dans un des trous du compartiment B.

Clé plate de 13

Eau CHAUBE sanitaire

Le RTA est prérogé pour une température de sortie maximale comprise entre 45 et 50°C, point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économie d'énergie. Avant de modifier son réglage, vérifier la présence du régulateur de débit sinon :

a) Mettre la chaudière en position "max". b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur. c) Avec une clé plateau de 13, modifier le réglage :

• Sens horaire, diminue la température.
• Sens inverse, augmente la température.

Attention, ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

6 - Changement de CAZ

INJECTEUR GAZ		G20 (Gaz Naturel H Lacq)	G25 (Gaz Naturel L Groningue)	G31 (Gaz Propane)
	25 Condensation	620	680	485
	32 Condensation	695	780	550
	45 Condensation	855	960	675

Les chaudières sont transformables en Gaz Naturel H (Lacq), Gaz naturel L. (Groningue) et Propane. Cette opération est simplifiée par le seul remplacement de l'injecteur gaz.

La chaudière est livrée pour utilisation au Gaz Naturel H.

Pour utilisation au Gaz Propane, l'injecteur est attaché par un collier au capteur de pression d'air. Pour utilisation au Gaz Naturel L (Groningue) demander l'injecteur spécifique à votre revendeur.

Le changement de gaz doit être réalisé par un professionnel.

Fermer le robinet gaz et débrancher l'alimentation électrique. Démonter la plaque inférieure du carénage pour accéder facilement à l'injecteur. Desserer l'écrou au-dessus du robinet gaz (rep. 5 page 15), afin de donner de la souplesse à l'ensemble gaz. Démonter la bride F du brûleur en dévisant les quatre vis V, puis libérer l'injecteur D permettre l'injecteur approprié. Ne pas enlever le diffuseur associé à l'injecteur.

Attention, vérifier lors du remontage de l'injecteur, la présence du joint torique.

7 - Vidange de la chaudiere

Retirer le bouchon de vidange A. Vidanger la chaudière en dévissant l'écrou B. Ouvrir le purgeur manuel.

8 - Queloues conseils

Bruit d'air : Purger la chaudière et les radiateurs. Bruit d'eau : Réduire la vitesse du circulateur. Mieux thermostatiques. Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que d'éventuels entartrages prématurés, il faut des mitigeurs thermostatiques. Pour eves, les manes de la vie ne sont pas sur le plateau. Est indésporable d'équiper les mitigeurs de chaêts ant relcut sur l'eau froide et l'eau chaudière est indispensable de équiper les mingles d'air. Marche en thermosiphon : Lorsque la chaudière est posée à un niveau interne de 1000. antithermosiphon au départ de la chaudière y compris sur le même circuit s'il existe, il empêche la circulation naturelle du fluide par différence de densité.

Chaudière à serpentin

Coup de bélier : Il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier.

Ceux-ci peuvent éventuellement se répercuter dans la chaussée.

Le coup de bélot est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînent des vitesses élevées génératrices du coup de bélot.

Solutions: Poser un réducteur de pression réglable à membrane.

Expans d'tin indispensable de prévoir un groupe de sicuit (ou une soupape) taré a 7 bar si l'alimentation au froide de la chaudiere integre un clapet antiretour ou un reducteur de pression.

L'écoulement du groupe ou de la soupape doit être raccordé à une mise à l'air libre.

Une vanne d'expansion « special sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif ainsi l'écoulement d'eau froide.

9 - Protection contre GEL

Vidanger totalement l'installation de chauffage et la chaudière ou les protéger par un antigel chauffage. Vidanger totalement le circuit d'eau sanitaire dans tous les cas.

Attention, la protection par un antigel chauffage ne protège pas le circuit sanitaire.

10 - Entretien de la chaudiere

• Les chaudières alimentées par des combustibles gazeux, liquides ou solides doivent faire l'objet d'un entretien annuel.
• Cet entretien est réalisé à l'initiative de l'occupant.
• Il doit être effectué chaque année par une personne remplissant les conditions de qualification professionnelle.

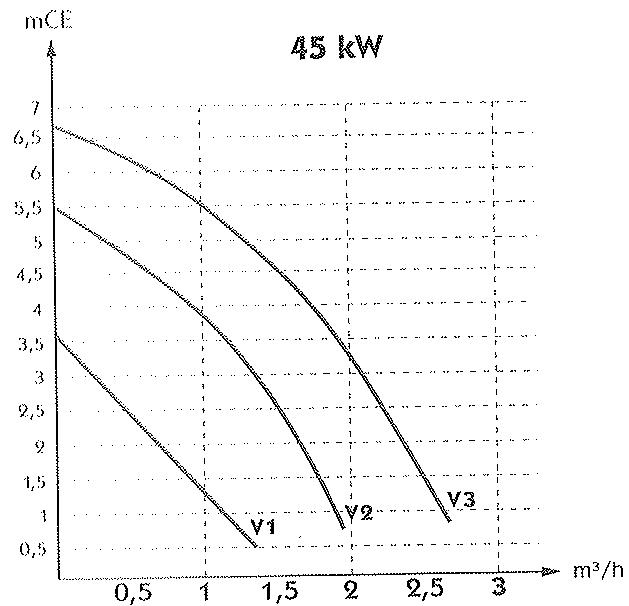

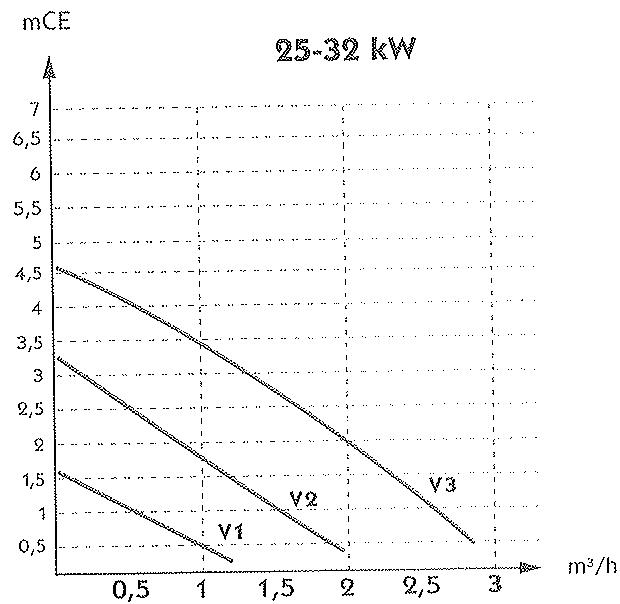

11 Courbes de pression disponible aux BORNES de la chaudiere

SCHEMA DE CABLAGE GENERAL

TYPE C 25-32 kW

TYPE C 45 kW

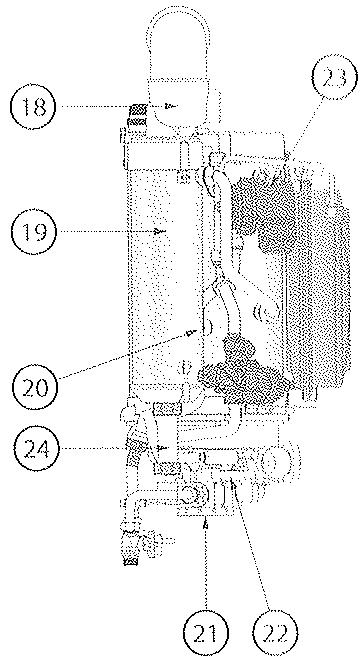

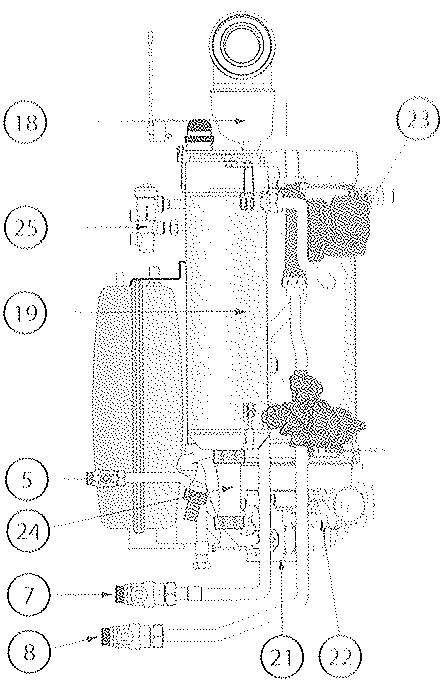

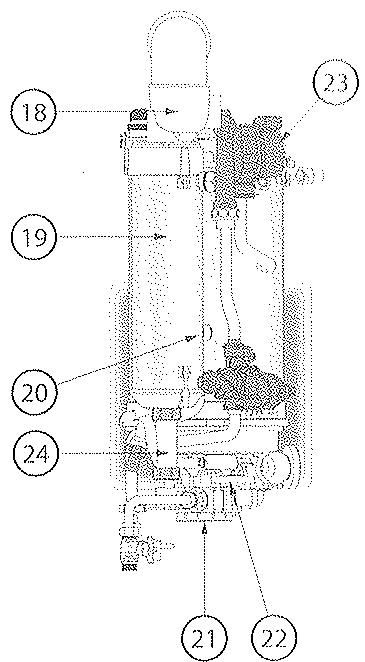

chauffage 9 - Capteur air 0 - Vidange 1 - Vase d'expansion 12 - Corps de chauffe 13 - Soupape 14 - Purgeur automatique 15 - Raccord Départ 2ème circuit 16 - Capteur de fumée 17 - Satellite de communication 18 - Collecteur air/fumée 19 - Condenseur 20 - Raccord Retour 2ème circuit 21 - Moteur ventilateur 22 - Capteur gaz 23 - Circulateur 24 - Siphon 25 - RTA

- Bloc gaz 7 - Vanne d'isolement départ chauffage 8 - Vanne d'isolement retardchauffage 9 - Capteur air

10 - Vidange 11 - Vase d'expansion 12 - Corps de chauffe 13 - Soupape 14 - Purgeur automatique 15 - Raccord Départ 2ème circuit 16 - Capteur de fumée 17 - Satellite de communication 18 - Collecteur air/fumée 19 - Condenseur 20 - Raccord Retour 2ème circuit 21 - Moteur ventilateur 22 - Capteur gaz 23 - Circulateur 24 - Siphon 25 - RTA

SCHEMA DE CABLAGE GENERAL

TYPE C 25-32 kW

TYPE C 45 kW

1. Code de sortie (non fourni) 2 - Récepteur radio 3 - Électrodes
2. Moteur de vanne de régulation 5. Robinet gaz 6 - Bloc gaz 7 - Vanne d'isolement départ chauffage
3. Vanne d'isolement départ chauffage 9 - Capteur air 0 - Vidange 11 - Vase d'expansion 12 - Corps de chauffe 13 - Soupape 14 - Purgeur automatique 15 - Raccord Départ 2ème circuit 16 - Capteur de fumée 17 - Satellite de communication
4. Collecteur air/fumée 19 - Condenseur 20 - Raccord Retour 2ème circuit 21 - Moteur ventilateur 22 - Capteur gaz 23 - Circulateur 24 - Siphon 25 - RTA

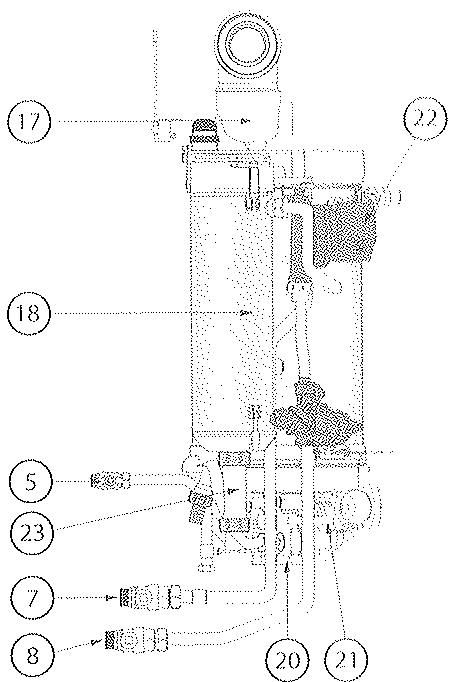

1 - Coude de sortie (non fourni) 2 - Récepteur radio 3 - Electrodes 4 - Moteur de vanne de régulation 5 - Robinet gaz 6 - Bloc gaz 7 - Vanne d'isolement départ chauffage 8 - Vanne d'isolement retour chauffage 9 - Capteur air 10 - Vidange 11 - Corps de chauffe 12 - Soupape 13 - Purgeur automatique 14 - Raccord Départ 2ème circuit 15 - Capteur de fumée 16 - Satellite de communication 17 - Collecteur air/fumée 18 - Condenseur 19 - Raccord Retour 2ème circuit 20 - Moteur ventilateur 21 - Capteur gaz 22 - Circulateur 23 - Siphon

La Prestige 45kW n'est pas équipée de vase d'expansion.

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

# #

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

##

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

###

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

####

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

$

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

#

Type	Unité	HYDROMOTRIX CONDENSATION			PRESTIGE CONDENSATION
Puisance	Maxi kW	25	32	45	25	32	45
Catégorie		II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P
Débit calorifique	Maxi kW	25,64	32,9	46,7	25,64	32,9	46,7
Débit gaz Lacq G20 (20mba)	m3/h	2,711	3,479	4,938	2,711	3,479	4,938
Débit gaz Groningen G25 (25mba)	m3/h	3,15	4,046	5,743	3,15	4,046	5,743
Débit gaz Propane G31 (37mba)	kg/h	1,990	2,554	3,625	1,990	2,554	3,625
Débit ECS D 30K	l/mn	13	15,5	19	13	15,5
Pression Maxi ECS	bar	10	10	10	10	10	10
Température Maxi chauffage	°C	85	85	85	85	85	85
Alimentation électric	V	230	230	230	230	230	230
Capacité	Vase I	11	12	18	18	18
	*Installation I	135	150	220	220	220
Pression Maxi chauffage	bar	3	3	3	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Voir carte de garantie livrée avec l'appareil.

FRISQUET S. A.

FRIQUET S. A. se reserve le droit de modifier à tout moment, sans préavis, les caractéristiques données dans ses catalogues, dépliants et tarifs

Ref. 310576_04
