MODE D'EMPLOI HYDROMOTRIX 40 KW FRISQUET

• CONSEILS PRATIQUES :
• Remplissage / pression d'eau 12 - Purge 12 - Protection contre le gel 12
• Qualité de l'eau 12
• CHARACTERISTIQUES TECHNIQUES 13

- INCIDENTS ÉVENTUELS:

• Chaudière arrêtée 14
• Pas de chauffage 14 - Eau chaude 15
• Bruits 15
• GARANTIE 16

Conseillé par un professionnel ou attaché à une marque reconnue, vous avez équipés votre chauffage central d'une chaudière FRISQUET.

Haute technologie, CHOIX RIGOUREX des composants, contrrole sevee a toutes les etapes de fabrication contribuent à assurer le rendement, la longevite et le comport que vous attendez d'elle.

Votre chaudière est bien sûr protégée contre les excès de pression ou de température mais pour votre sécurité nous sommes allés au-delà des exigences des normes françaises et européennes en l'équipant de :

• Détection de flamme par ionisation.
• Contrôle gaz par bloc de sécurité classe A.
• Détecteur d'anomalie de tirage, DAT*.

À la moindre défaillance du conduit de fumée, le DAT arrête le brûleur et évite tout dégagement de gaz brûlés dans la pièce.

La remise en marche est automatique dès le retour des conditions normales.

Notre volonté: mériter votre confiance.

Pour cette raison, par l'intermédiaire de votre installateur ou l'un des 400 services après-vente répartis sur toute la France, vous pouvez compter sur notre engagement à long terme.

FRISQUET S. A.

Gazliner 23 kW

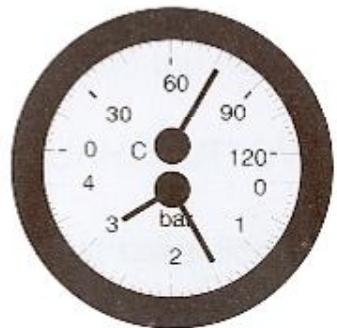

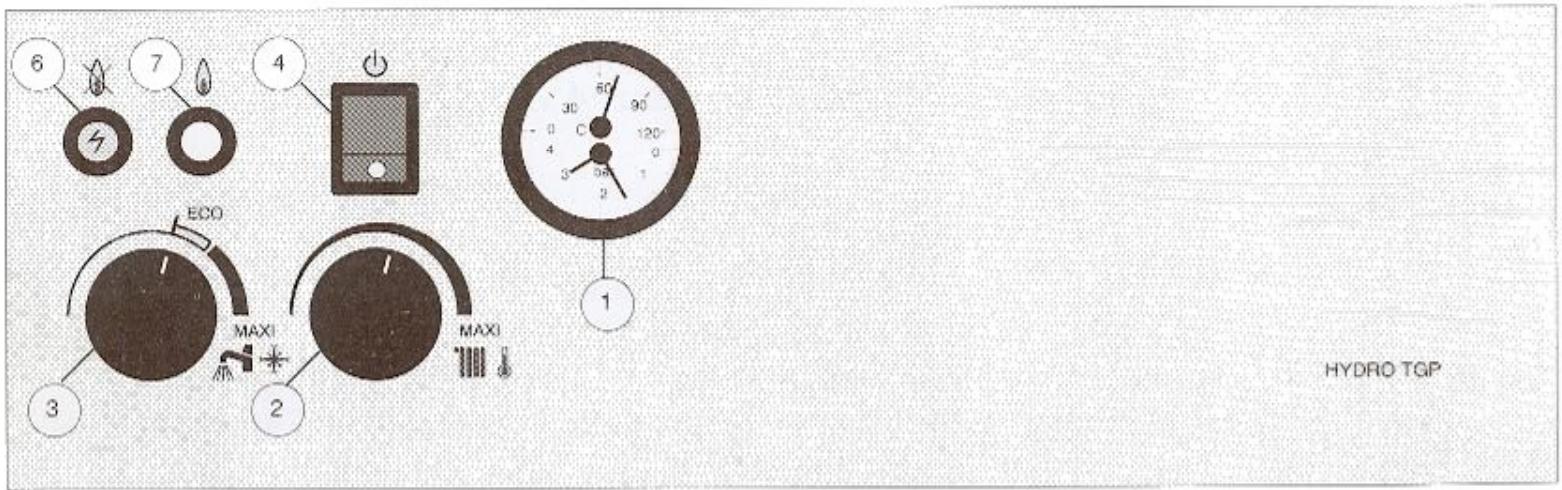

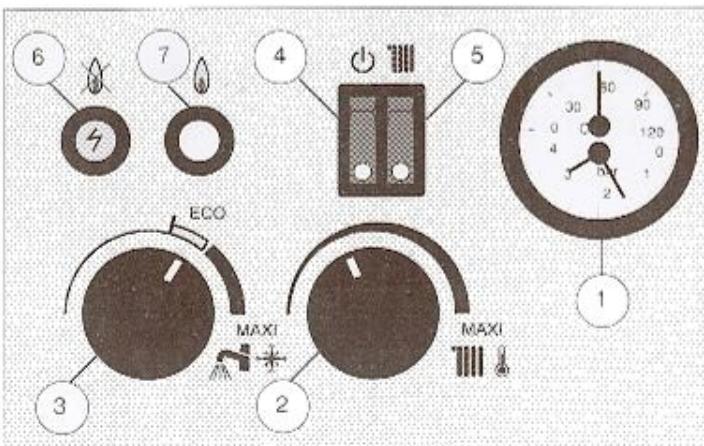

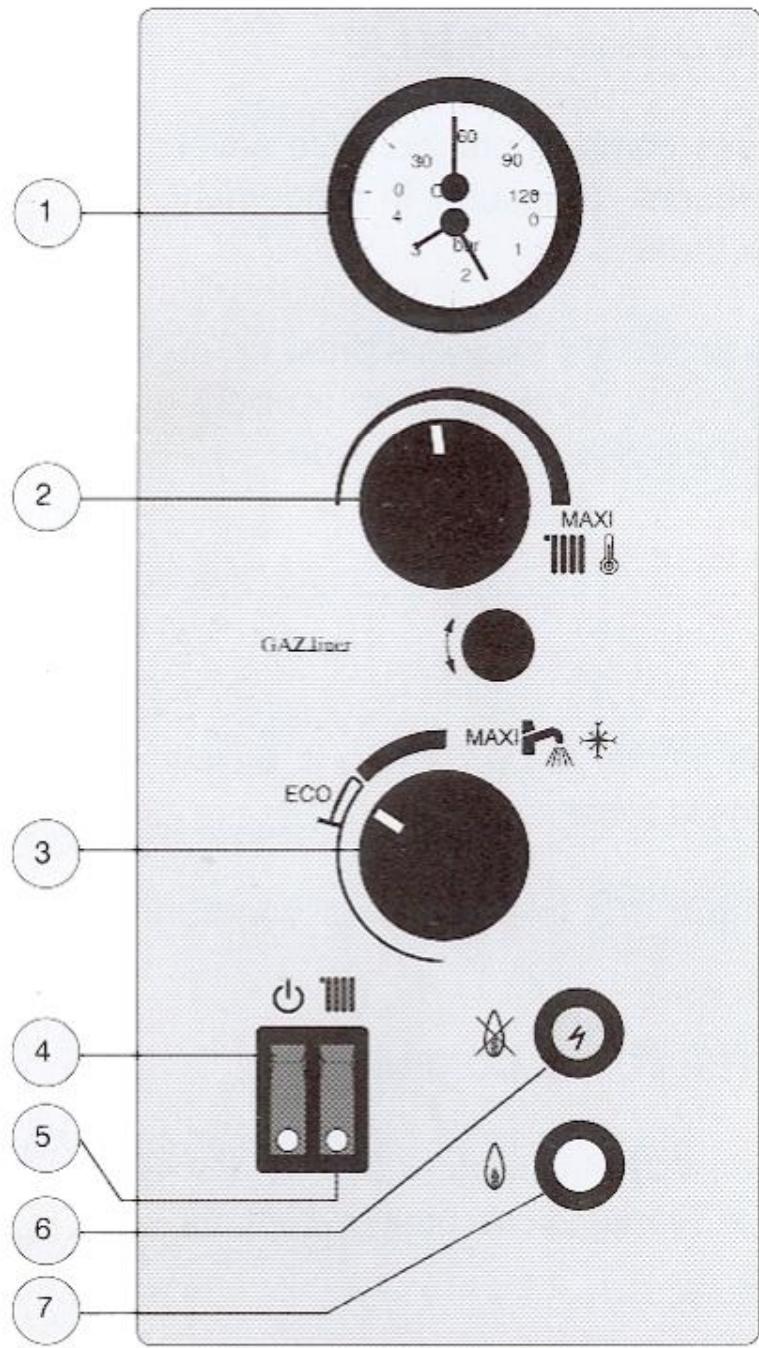

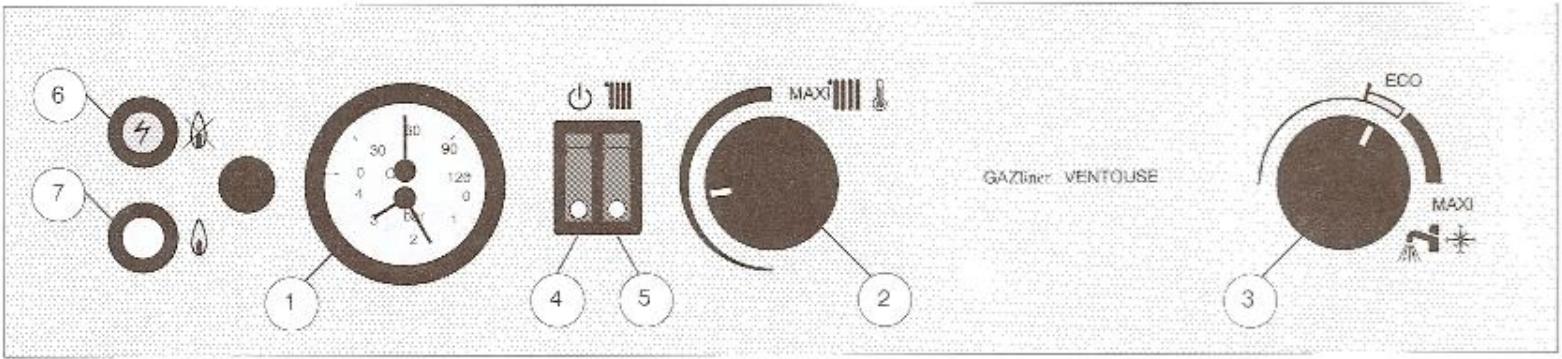

1) Thermomanomètre, indique la température des radiateurs et la pression de l'eau dans l'installation (Mini 1 bar). 2) Réglateur "température radiateurs". 3) Sélecteur d'allure, permet de régler la puissance en fonction des conditions extérieures ou d'une demande d'eau chaude. 4) Interrupteur lumineux, de mise en marche. 5) Interrupteur lumineux, service chauffage (sauf HYDRO TGP SOL). 6) Voyant à réarmement de mise en sécurité du brûleur. 7) Voyant de fonctionnement, du brûleur.

Les chaudières "CHAUFFAGE SEUL" sont prédisposées pour recevoir un gallon de production d'eau chaude. Les plaques de commande comportent donc déjà toutes les indications pour cet usage.

Allumage

• Basculer l'interrupteur lumineux 4 sur ○, son témoin s'allume.

• Un cycle d'allumage est lancé, le voyant vert s'allume.

Après une extinction prolongée de votre chaudière, le voyant rouge peut s'allumer 5 secondes après le voyant vert. Relancer le cycle en appuyant sur le voyant rouge.

Extinction

• Basculer l'interrupteur lumineux 4 vers le bas, son témoin s'éteint.

Afin d'exploiter toutes ses possibilités de puissance et de rendement, votre chaudière est équipée, pour votre confort, d'une double régulation :

- LE RÉGLAGE DE TEMPERATURE RADIATEURS

-LE SELECTIOND'ALLURE:

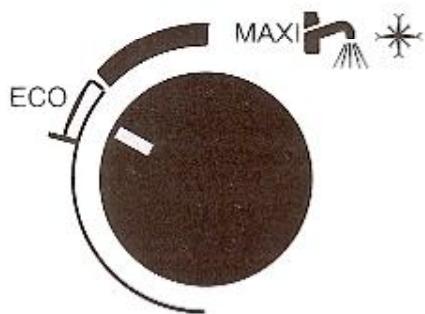

La demande thermique n'étant pas la même en plein hiver qu'en demi saison, le sélecteur d'allure adapte le potentiel de la chaudière en fonction des besoins.

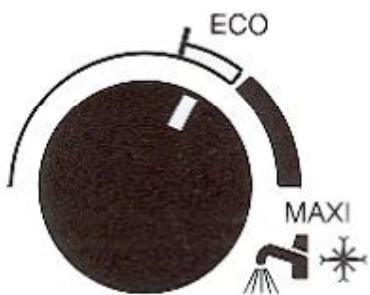

La position "ECO

C'est le réglage où la chaudière a son meilleur rapport :

consommation de gaz : chauffage + eau chaude

La position "ECO" couvre le fonctionnement de la chaudière pendant la période de demi-saison, hors les besoins exceptionnels d'eau chaude.

La marche en "ECO" apporte une économie importante d'énergie. Elle est conseillée tant que la réponse de la chaudière correspond aux besoins.

Si votre chaudiere est raccordee a un BALDON

a) - choisissez les fonctions sur le boîtier de commande, b) - régalez la température souhaitée par le thermostat du ballon, c) - pour des demandes d'eau chaude très importantes, augmentez le réglage du sélecteur pour donner plus de ressources à la chaudière et diminuer le temps de réchauffage du ballon.

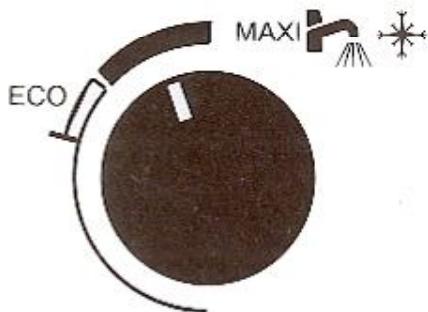

Basculer l'interrupteur lumineux* sur son TEMOIN s'allume.

* sauf sur TGP SOL, voir le circulateur de l'installation.

TEMPÉRATURE EXTERIEURE PUISAGE EAU CHAUDE

MOYENNE

NORMAL

TRES FROIDE

IMPORTANT

• Sélecteur d'allure
• Réglage température des radiateurs

Si le réglage de température radiateurs (2) en position "MAXI" est insuffisant pour assurer la température ambience, libérer la puissance en augmentant la position du sélecteur d'allure (3)

Basculer l'interrupteur lumineux* 5 vers le BAS son TEMOIN s'eteint.

* sauf TGP SOL, voir le circulateur de l'installation.

PUISAGE EAU CHAude	NORMAL	IMPORTANT
- Sélecteur d'allure	ECO MAXI	ECO MAXI
- Réglage température des radiateurs vers le minimum.	MAXI	MAXI

Regulations complementaires

Il est possible de monter sur la chaudière et d'installer les régulations complémentaires.

Ces régulations complètent le réglage central de la chaudière, personnalisent et augmentent encore votre confort.

-Régulation automatique

Pour répondre au comportement maximum, votre chaudière est prééquipée pour recevoir une régulation exceptionnelle : la régulation automatique par motorisation.

Un thermostat commande directement un servo-moteur et module en permanence la température des radiateurs.

Tous les paramètres sont pris en compte : ensoleillement, programme jour - nuit, programme journalier - hebdomadaire.

Par la surveillance continue de la chaudière, on associe le comportement maximum au minimum de consommation.

Robinets thermostatiques

Ils régulent chaque radiateur et individualisent le chauffage pièce par pièce.

Couplés avec la régulation automatique, les avantages de chacun sont cumulés.

Thermostat d'ambiance frisquet

Il vient en complément du réglage manuel de la chaudière et compense les variations pouvant se produire pendant la journée.

Il a une sensibilité et un différentiel accordés à la chaudière.

Il agit par coupure du chauffage en cas de dépassement, selon un programme jour - nuit, journalier - hebdomadaire.

Reglementation et environnement

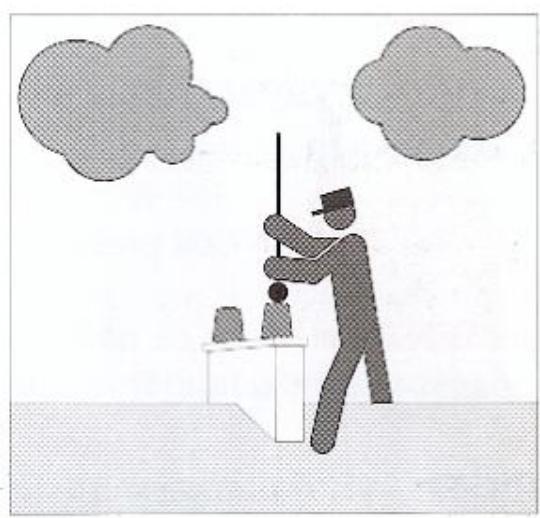

• Une chaudière au gaz doit être installée par un professionnel qualifié. Il agit en respectant les réglementations en vigueur et votre sécurité.

Pour votre bien-être, votre sécurité et la longévité de votre chaudière :

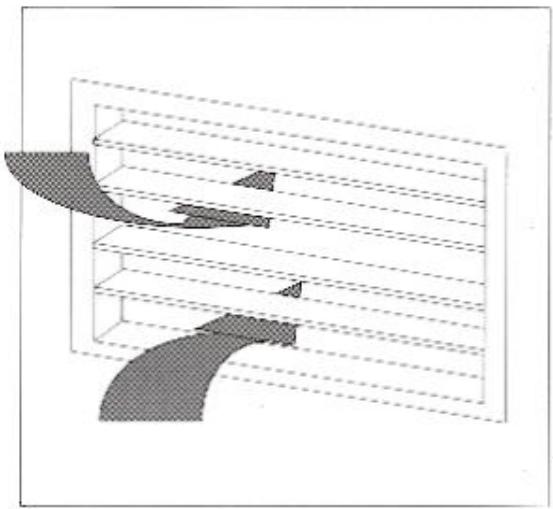

• Laisser les ventilations obligatoires libres et propres.

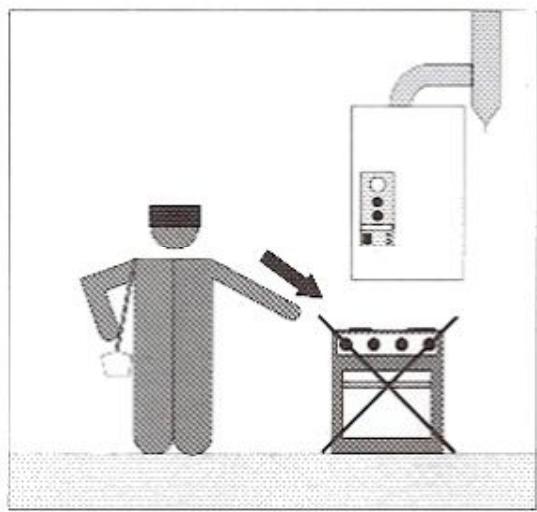

• Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.
• La laisser accessible pour l'entretien.

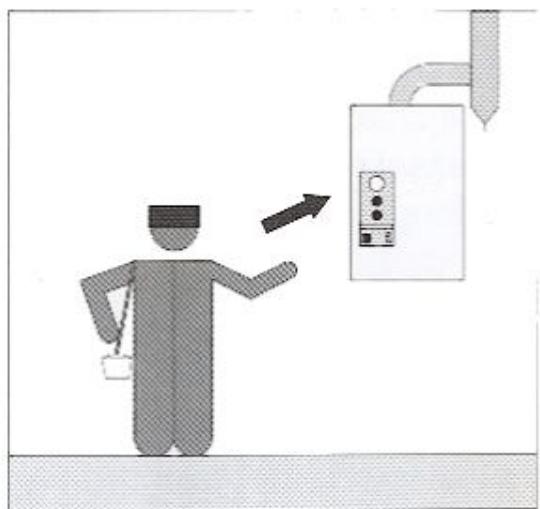

• Les appareils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et réglés une fois par an (cf Réglement Sanitaire Départemental Art. 31/6).
• Le respect de ces règles permettra de garder à votre installation le niveau de performances d'économie d'énergie et de sécurité que vous attendez d'elle.

Doivent être respectés les textes suivants:

• DTU 61.1 (Et ses mises à jour). -DTU24.1
• Arrêté du 2 août 1977.
• Norme NFC 15.100.

Ces conseils de sécurité élaborés par GAZ DE FRANCE vous sont proposés par FRISQUET S. A.

Remlissage - pression d'eau

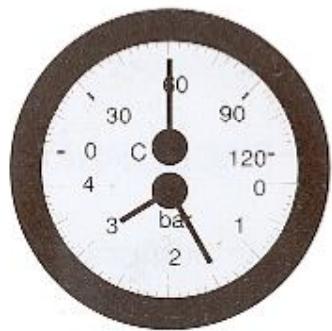

La pression de l'eau dans l'installation se lit au thermomanomètre.

Elle doit être comprise entre 1 et 1,5 bar. En dessous de cette valeur, procéder à un appoint d'eau : ouvrir le ou les robinets de replissage situés sous la chaudière (pour les chaudières mixtes uniquement).

Lorsque la pression correcte est atteinte, refermez.

Cette pression varie ensuite autour de votre réglage, lors du fonctionnement de la chaudière. Au-delà de 3 bar, la soupape de sécurité agit.

PURGE

Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d'eau), les purger.

Procéder de même pour les éventuels points hauts de l'installation.

Après une purge, toujours vérifier et rétablir le cas échéant, la pression.

Protection CONTRE le GEL

Deux solutions :

-Soit vidanger l'installation et la chaudière. -Soit protéger par un antigel spécial chauffage.

ATTENTION, dans ce dernier cas, seul le circuit de chauffage est protégé, il reste nécessaire de vidanger le circuit sanitaire de l'échangeur de la chaudière.

Qualite de l'eau

Votre chaudière est peu sensible à l'entartrage, néanmoins lorsque les valeurs dépassent une certaine limite, le calcaire se cristallise. Il crée un entartrage de l'échangeur sanitaire mais aussi de l'installation : machine à laver, robinets, etc...

La chaudière a une capacité auto-détertrante. Le tartre est éliminé en paillettes représentées dans l'eau ou les filtres de robinets.

On classe les eaux selon leur teneur en calcaire :

-Moins de 12°TH

Eau douce

• de à TH

Eau dure

-Plus de 25°TH

Eau très dure

• 1^ TH = 10 grammes de calcaire par m³ d'eau.
• TH = 240 grammes de calcaire par m³ d'eau.

Mise en GARDE

Si vous habitez une région où l'eau est "dure" ou "très dure", il y a lieu de prévoir un dispositif éliminant ou limitant les effets néfastes du calcaire. Votre installateur vous conseillera sur les différents systèmes efficaces : Polyphosphates ou Résines + sel.

Si le débit d'eau chaude diminue aux robinets, l'échangeur sanitaire s'entartre. Adressez-vous rapidement à un professionnel avant l'entartrage total.

CHARACTERISTIQUES TECHNIQUES

Type	GAZliner		HYDROMOTRIX			HYDRO TGP
Modèle	cheminée ventouse		murale			murale		sol
Puisance (kW)	23	23	32	40	45	23	30	23
Catègorie	Haut rendement		Haut rendement			Très haut rendement
Débit eau	10	11	14	18	20,5	13	15	13
chaude en l/mn
(Δt 30°C)
Existe pour VMC	•					•
Option 2e circuit	X	X	X	série	série	X	X	X
Gaz Nat H (m3/h)	2,75	2,73	3,81	4,75	5,37	2,65	3,45	2,65
Gaz Prop. (kg/h)	2	2	2,79	3,48	3,94	1,95	2,53	1,95

Incidents eventuels

Un incident mineur peut perturber ou arrêter le fonctionnement de votre chaudière ou de votre installation. Bien souvent une vérification ou une manoeuvre simple vous permet de vous sortir vous-même de l'embarras.

LA CHAUDière EST ARRÊTÉE, PAS DE CHAUFFAGE NI D'EAU CHAUBE SANITAIRE
L'interrupteur 4 n'est pas allumé.	- Appuyer sur l'interrupteur pour allumer son voyant. - Vérifier l'alimentation électrique de la chaudière. - Si la chaudière est raccordée à une installation collective VMC, s'assurer de son bon fonctionnement auprès du gardien.
Levoyant rouge 6 est allumé.	- Appuyer dessus pour réarmer. - Si levoyant se remet en sécurité après 5 secondes, vérifier l'alimentation en gaz de la chaudière (Compteur et robinet en Gaz naturel / Cuve et détendeur en Gaz propane). - Assurez vous que la chaudière soit branchée sur sa prise habituelle ou que des travaux sur votre installation électrique n'ont pas eu pour conséquence d'inverser le raccordement (phase et neutre) de cette prise. - Si la chaudière est raccordée à une VMC (Collective ou individuelle) s'assurer de son bon fonctionnement.
Levoyant rouge 6 n'est pas allumé	- Une anomalie du tirage de la cheminée a été détectée : votre cheminée est bouchée ou défectueuse. En cas de récidive, contacter un professionnel. - Une surchauffe a été détectée, contacter un professionnel.

LA CHAUDière EST EN FONCTION, PAS DE CHAUFFAGE
L'interrupteur 5 n'est pas allumé.	- Appuyer sur l'interrupteur pour allumer le voyant.
Le réglage de température des radiateurs 2 est trop bas.	- Augmenter son réglage.
Le thermostat d'ambiance est régle trop bas ou défectueux.	- Vérifier son réglage.
La pression d'eau dans le circuit est insuffisante (mini 1 à 1,5 bar).	- Procéder à un appoint d'eau (voir replissage et purge page 12).
Le circulateur est grippé : impuretés dans le circuit chauffage.	- Passer un tournevis dans le trou, √O appuyer et tourner alternatively dans un sens et dans l'autre.

Vous trouvez ci-après une récapitulation de nos divers points. En cas d'insuccès, adressez-vous à un professionnel qualifié.

EAU CHAUDESANITAIRE
Température insuffisante.	- Augmenter le réglage du/selecteur d'allure.
	- Réglage interne nécessaire:contacter un professionnel.
Température irregulière.	- Le tirage de la cheminée est certainement défectueux:contacter un professionnel.
Le débit diminue.	- Entartrage (voir page 12):contacter rapidement un professionnel.

BRUITS
Coups de bélier à la fermeture d'un robinet	- Les robinets anciers ou de nouvelle technologie à fermeture rapide peuvent entrainer du fait d'un jeu excessif ou d'un brusque arrêt de l'écoulement, un coup de bélier lors de leur fermeture. Ce phénomène dégrade à terme l'installation et la chaudière. Cette dernière n'est pas en cause, mais n'est que le récepteur désigné. Contacter votre chauffagiste, il vous conseillera quant aux remèdes possibles
Bruit de moteur (vibrations, ronronnement)	- L'accéléateur est à plusieurs vitesses. Un bruit signifie simplement qu'il est sur une vitesse trop importante pour votre circuit :mettre le variateur sur une position inférieure supprimant le bruit.
Bruit d'écoulement	- Voitre circuit a besoin d'être purgé. Évacuer l'air des radiateurs bruyants puis vérifier et ajuster la pression dans le circuit (1 à 1,5 bar). Si le phénomène se produit à courte échéance, contacter votre chauffagiste.

Garantie

Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur.

Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.

L'utilisateur bénéficia en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.

Garantie LONGUE DUREE

Lorsque l'installation, la mise en service et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à :

• 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière.
• 2 ans pour les autres composants.

Pour en bénéficier, notre garantie longue durée doit être demandée conjointement par vous et votre installateur.

Il est indispensable de nous retourner votre carte de garantie complétée pour que votre demande soit enregistrée.
