Type de produit	Chaudière à condensation gaz
Marque	FRISQUET
Modèle	HYDRO TGP 30 KW
Puissance nominale	30 kW
Catégorie	Très haut rendement
Type d'installation	Murale (version cheminée ou ventouse)
Débit d'eau chaude sanitaire (Δt 30°C)	15 L/min
Consommation gaz naturel H	3,45 m³/h
Consommation gaz propane	2,53 kg/h
Adapté pour VMC	Oui
Option 2e circuit	Non
Pression d'eau recommandée	1 à 1,5 bar
Régulation	Sélecteur d'allure (ECO/NORMAL) + réglage température radiateurs
Sécurité	Détection de flamme par ionisation, bloc gaz classe A, DAT (détection anomalie de tirage)
Entretien	Nettoyage et réglage annuels par professionnel, ramonage obligatoire
Protection antigel	Vidange ou utilisation d'antigel spécial chauffage (sanitaire à vidanger)
Garantie	1 an (extensible à 5 ans corps de chauffe, brûleur, ballon inox)

FOIRE AUX QUESTIONS - HYDRO TGP 30 KW FRISQUET

Comment allumer la chaudière ?

Basculer l'interrupteur lumineux 4 sur ⏻. Un cycle d'allumage se lance et le voyant vert 6 s'allume. En cas d'extinction prolongée, le voyant rouge peut s'allumer : appuyer dessus pour réarmer.

Que faire si le voyant rouge 6 est allumé ?

Appuyer sur le voyant rouge pour réarmer. S'il se rallume après 5 secondes, vérifier l'alimentation en gaz (compteur/robinet pour gaz naturel, cuve/détendeur pour propane) et l'alimentation électrique (phase/neutre non inversée). Vérifier aussi le bon fonctionnement de la VMC si raccordée.

Quelle doit être la pression d'eau dans l'installation ?

La pression doit être comprise entre 1 et 1,5 bar (lecture au thermomanomètre). En dessous, procéder à un appoint d'eau en ouvrant le robinet de remplissage. Au-delà de 3 bar, la soupape de sécurité agit.

Comment purger les radiateurs ?

Si un radiateur ne chauffe pas ou fait du bruit (écoulement), le purger à l'aide de la vis de purge. Purger aussi les points hauts de l'installation. Après purge, vérifier et rétablir la pression entre 1 et 1,5 bar.

Comment protéger la chaudière contre le gel ?

Deux solutions : vidanger l'installation et la chaudière, ou utiliser un antigel spécial chauffage (attention, seul le circuit chauffage est protégé ; il faut vidanger le circuit sanitaire de l'échangeur).

Que faire si la chaudière ne produit pas de chauffage ?

Vérifier que l'interrupteur 5 (service chauffage) est allumé. Augmenter le réglage température radiateurs. Vérifier le thermostat d'ambiance. Vérifier la pression d'eau (mini 1 bar). Si le circulateur est grippé, utiliser un tournevis dans le trou prévu pour le débloquer.

Pourquoi l'eau chaude est-elle à température insuffisante ?

Augmenter le réglage du sélecteur d'allure. Si insuffisant, un réglage interne par un professionnel est nécessaire.

Que faire en cas de bruit de moteur (vibrations) ?

L'accélérateur est à plusieurs vitesses. Réduire la vitesse en position inférieure pour supprimer le bruit.

Comment entretenir la chaudière ?

Faire vérifier, nettoyer et régler la chaudière une fois par an par un professionnel qualifié. Respecter les DTU 61.1 et 24.1. Laisser les ventilations libres et ne pas placer d'appareil de cuisson à proximité.

Quelle est la garantie de la chaudière ?

Garantie standard 1 an contre tout défaut de fabrication. Peut être étendue à 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si l'installation et l'entretien sont faits par un professionnel. La carte de garantie doit être retournée.

MODE D'EMPLOI HYDRO TGP 30 KW FRISQUET

- Régulation automatique 10

- Robinets thermostatiques 10

- Thermostat d'ambiance 10

- ENVIRONNEMENT / REGLEMENTATION :

-Ventilations 11

- Entretien 11

- Ramonage 11

- CONSEILS PRATIQUES :

- Remplissage / pression d'eau 12

- Purge 12

- Protection contre le gel 12

- Qualité de l'eau 12

- CARACTERISTIQUES TECHNIQUES 13

- INCIDENTS ÉVENTUELS :

- Chaudière arrêtée 14

- Pas de chauffage 14

- Eau chaude 15

- Bruits 15

- GARANTIE 16

Conseillé par un professionnel ou attaché à une marque reconnue, vous avez équipé votre chauffage central d'une chaudière FRISQUET.

Haute technologie, choix rigoureux des composants, contrôle sévère à toutes les étapes de fabrication contribuent à assurer le rendement, la longévité et le confort que vous attendez d'elle.

Votre chaudière est bien sûr protégée contre les excès de pression ou de température mais pour votre sécurité nous sommes allés au-delà des exigences des normes françaises et européennes en l'équipant de :

• Détection de flamme par ionisation.
• Contrôle gaz par bloc de sécurité classe A.
• DAT*, la détection d'anomalie de tirage.

A la moindre défaillance du conduit de fumée, le DAT arrête le brûleur et évite tout dégagement de gaz brûlés dans la pièce.

La remise en marche est automatique dés le retour des conditions normales.

NOTRE VOLONTÉ : MÉRITER VOTRE CONFIANCE.

Pour cette raison, par l'intermédiaire de votre installateur ou l'un des 400 services après-vente répartis sur toute la France, vous pouvez compter sur notre engagement à long terme.

FRISQUET S.A.

GAZLINER 23 kW

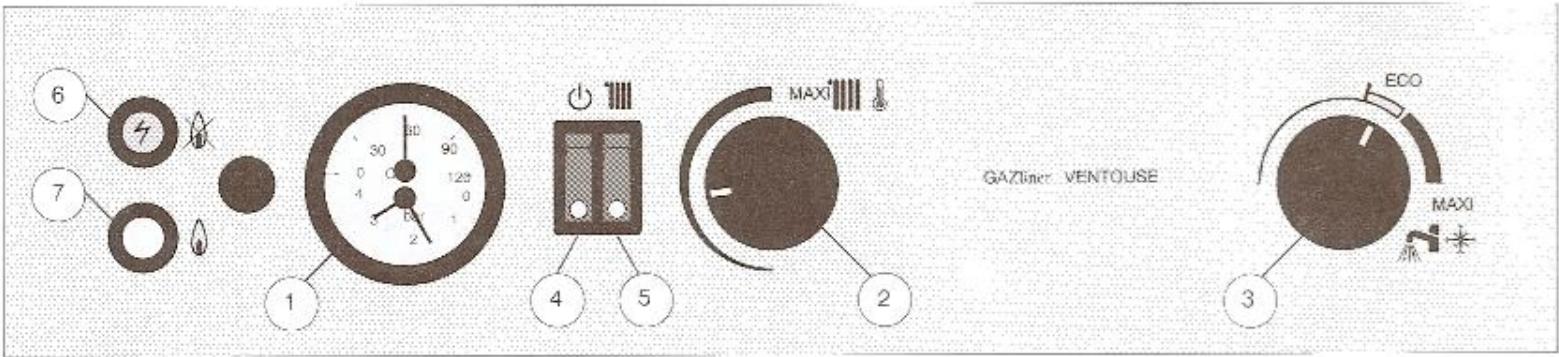

1 2 MAXI GAZliner 3 ECO 4 5 6 7

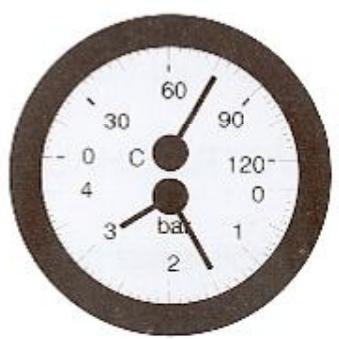

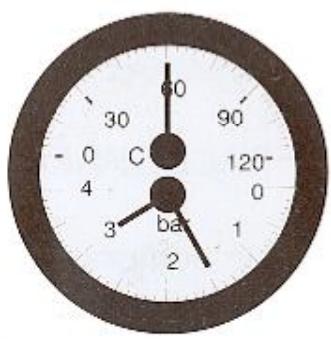

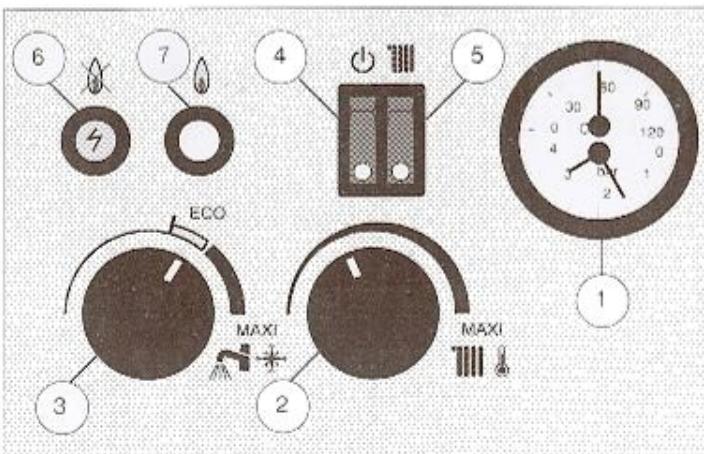

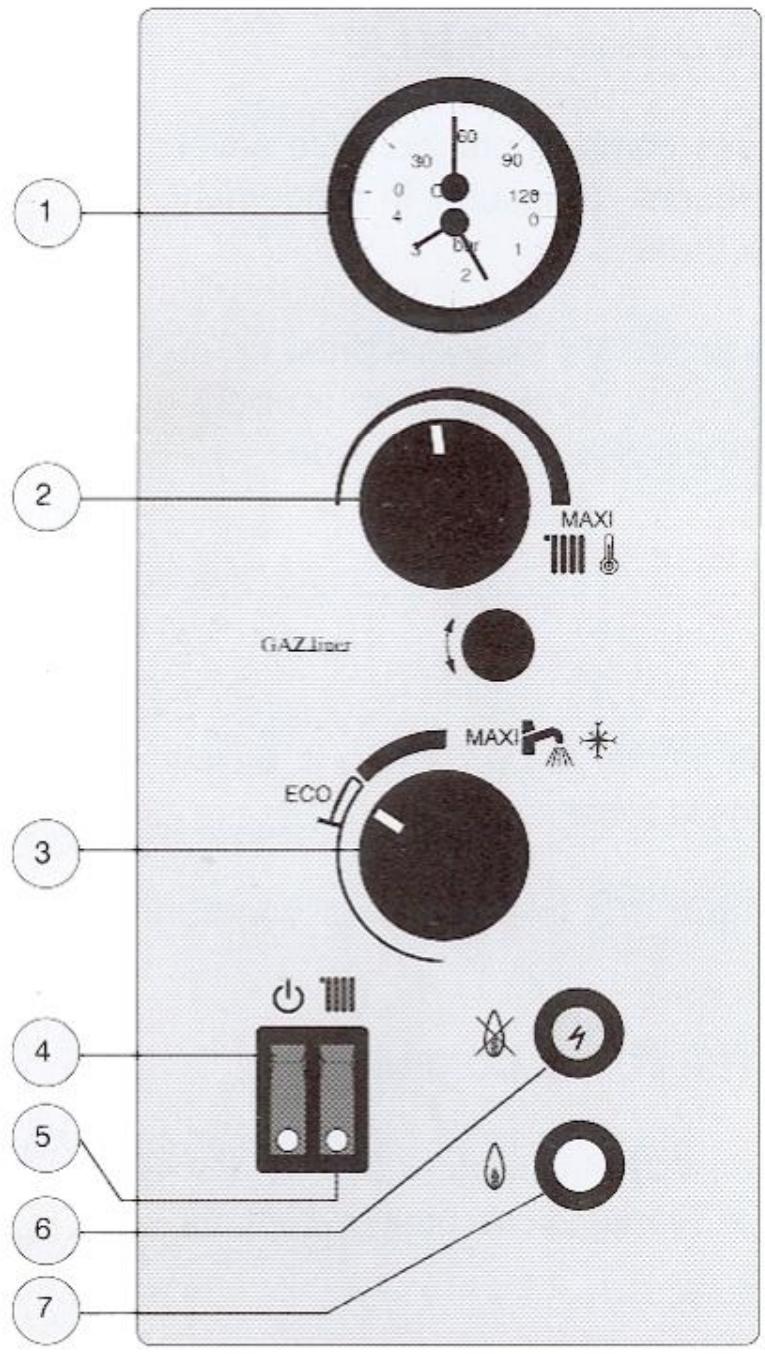

1) Thermomanomètre, indique la température des radiateurs et la pression de l'eau dans l'installation (Mini 1 bar).
2) Réglage "température radiateurs".
3) Sélecteur d'allure, permet de régler la puissance en fonction des conditions extérieures ou d'une demande d'eau chaude.
4) Interrupteur lumineux, de mise en marche.
5) Interrupteur lumineux, service chauffage (sauf HYDRO TGP SOL).
6) Voyant à réarmement de mise en sécurité du brûleur.
7) Voyant de fonctionnement, du brûleur

Les chaudières "CHAUFFAGE SEUL" sont prédisposées pour recevoir un ballon de production d'eau chaude. Les plaques de commande comportent donc déjà toutes les indications pour cet usage.

HYDROMOTRIX 32 kW / 40 kW / 45 kW

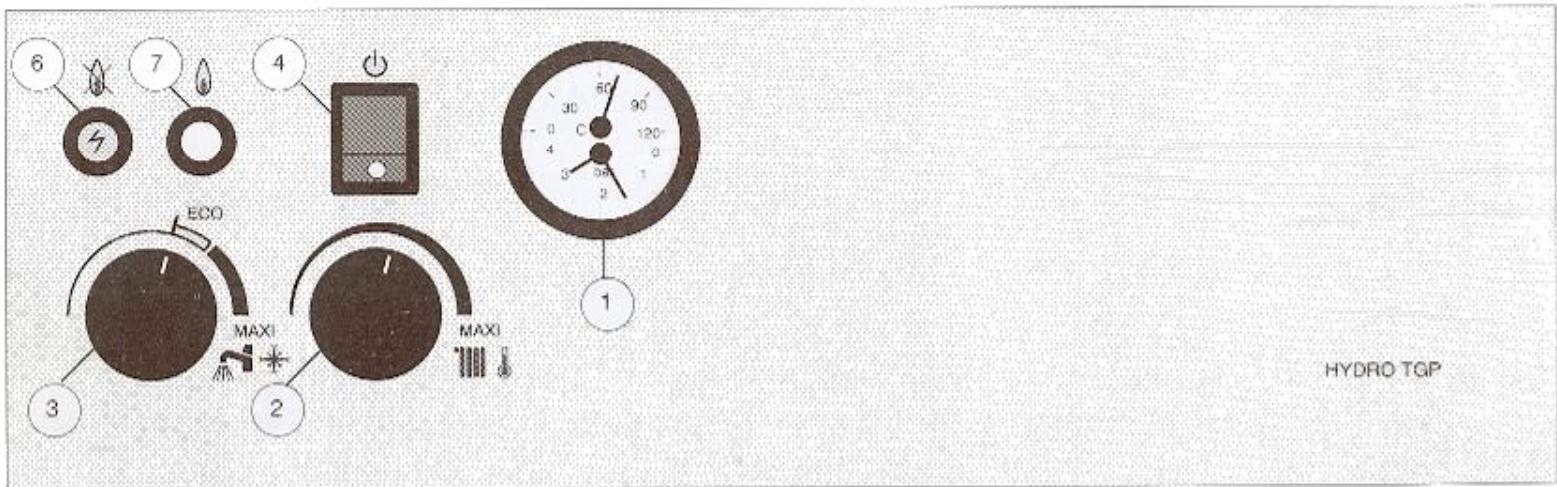

HYDRO TGP MURALE 23 kW / 30 kW

6 7 4 5 ECO 3 2 MAXI MAXI 1

GAZLINER VENTOUSE 23 kW

6 7 1 30 90 0 4 2 4 5 MAXI 2 GAZTiner VENTOUSE 3 ECO MAXI

HYDRO TGP SOL 23 kW / 30 kW

6 7 4 ECO 3 MAXI 2 MAXI 1 HYDRO TGP

ALLUMAGE

Power 4

- Basculer l'interrupteur lumineux 4 sur ⏻, son témoin s'allume.

- Un cycle d'allumage est lancé le voyant vert 6 s'allume.

Après une extinction prolongée de votre chaudière, le voyant rouge peut s'allumer 5 secondes après le voyant vert. Relancer le cycle en appuyant sur le voyant rouge.

EXTINCTION

1111 4

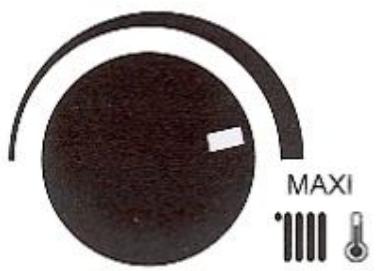

- Basculer l'interrupteur lumineux 4 vers le bas, son témoin s'éteint.

Afin d'exploiter toutes ses possibilités de puissance et de rendement, votre chaudière est équipée, pour votre confort, d'une double régulation :

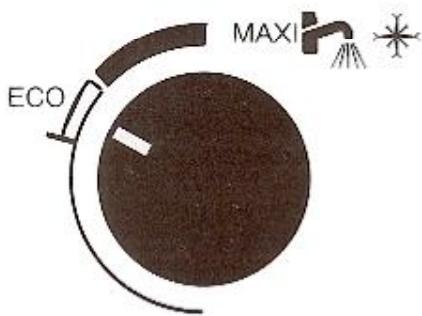

- LE SÉLECTEUR D'ALLURE :

La demande thermique n'étant pas la même en plein hiver qu'en demi saison, le sélecteur d'allure adapte le potentiel de la chaudière en fonction des besoins.

LA POSITION "ECO"

C'est le réglage où la chaudière a son meilleur rapport :

$$ \frac {\text { consommation de gaz }}{\text { chauffage } + \text { eau chaude }} $$

La position "ECO" couvre le fonctionnement de la chaudière pendant la période de demi saison, hors les besoins exceptionnels d'eau chaude.

La marche en "ECO" apporte une économie importante d'énergie. Elle est conseillée tant que la réponse de la chaudière correspond aux besoins.

SI VOTRE CHAUDIERE EST RACCORDÉE À UN BALLON

a)- choisissez les fonctions sur le boîtier de commande,
b)- réglez la température souhaitée par le thermostat du ballon,

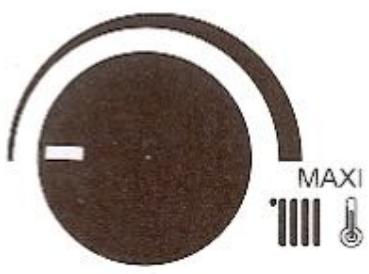

c)- pour des demandes d'eau chaude très importantes, augmenter le réglage du sélecteur pour donner plus de ressources à la chaudière et diminuer le temps de réchauffage du ballon.

* sauf sur TGP SOL, voir le circulateur de l'installation.

TEMPÉRATURE EXTÉRIEUREPUISAGE EAU CHAUDE	MOYENNENORMAL	TRES FROIDEIMPORTANT

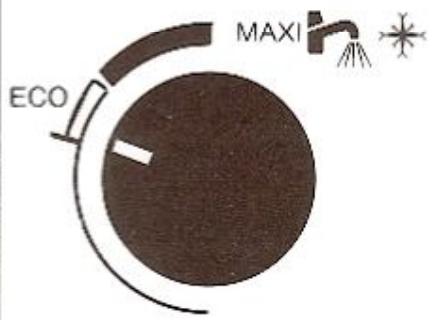

- Sélecteur d'allure

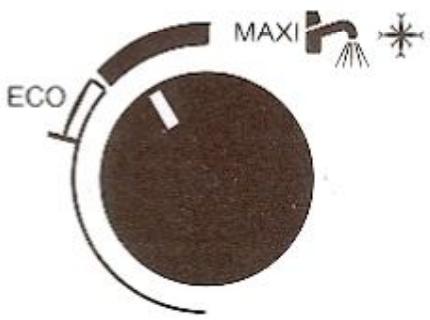

- Réglage température des radiateurs
Si le réglage de température radiateurs (2) en position "MAXI" est insuffisant pour assurer la température ambiante, libérer la puissance en augmentant la position du sélecteur d'allure (3)

* sauf TGP SOL, voir le circulateur de l'installation.

PUISAGE EAU CHAUDE	NORMAL	IMPORTANT
- Sélecteur d'allure

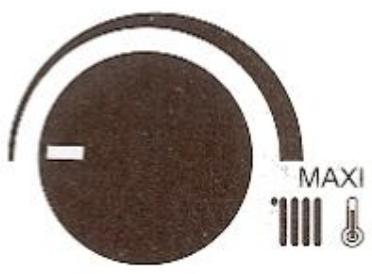

- Réglage température des radiateurs vers le minimum.

REGULATIONS COMPLEMENTAIRES

Il est possible de monter sur la chaudière et l'installation des régulations complémentaires.

Ces régulations complètent le réglage central de la chaudière, personnalisent et augmentent encore votre confort.

- Régulation automatique

Pour répondre au confort maximum, votre chaudière est pré équipée pour recevoir une régulation exceptionnelle : la régulation automatique par motorisation.

Un thermostat commande directement un servo moteur et module en permanence la température des radiateurs.

Tous les paramètres sont pris en compte : ensoleillement, programme jour - nuit, programme journalier - hebdomadaire.

Par la surveillance continue de la chaudière, on associe le confort maximum au minimum de consommation.

- Robinets thermostatiques

Ils régulent chaque radiateur et individualisent le chauffage pièce par pièce. Couplés avec la régulation automatique, les avantages de chacun sont cumulés.

- Thermostat d'ambiance FRISQUET

Il vient en complément du réglage manuel de la chaudière et compense les variations pouvant se produire pendant la journée.

Il a une sensibilité et un différentiel accordé à la chaudière.

Il agit par coupure du chauffage en cas de dépassement, selon un programme jour - nuit, journalier - hebdomadaire.

REGLEMENTATION ET ENVIRONNEMENT

- Une chaudière au gaz doit être installée par un professionnel qualifié. Il agit en respectant les réglementations en vigueur et votre sécurité.

Pour votre bien être, votre sécurité et la longévité de votre chaudière :

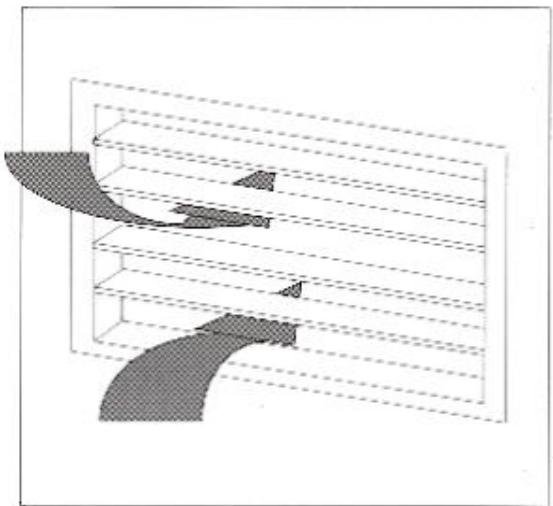

• Laisser les ventilations obligatoires libres et propres.
• Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.
• La laisser accessible pour l'entretien.
• Les appareils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et réglés une fois par an (cf Réglement Sanitaire Départemental Art. 31/6).
• Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d'économie d'énergie et de confort que vous attendez d'elle.

Doivent être respectés les textes suivants :

• DTU 61.1 (Et ses mises à jour).
• DTU 24.1
• Arrêté du 2 Août 1977.
• Norme NFC 15.100.

Ces conseils de sécurité élaborés par GAZ DE FRANCE vous sont proposés par FRISQUET S.A. .

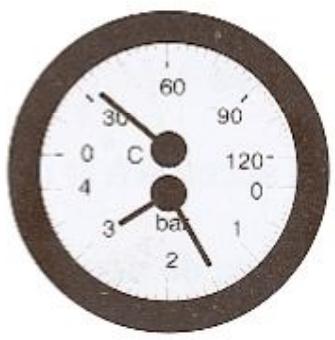

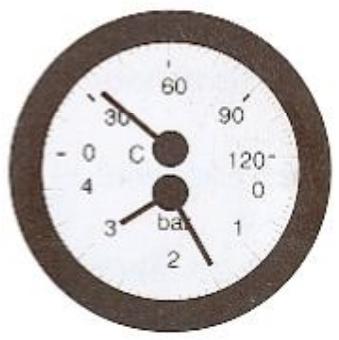

La pression de l'eau dans l'installation se lit au thermomanomètre.

Elle doit être comprise entre 1 et 1,5 bar. En dessous de cette valeur, procéder à un appoint d'eau : ouvrir le ou les robinets de remplissage situés sous la chaudière (pour les chaudières mixtes uniquement).

Lorsque la pression correcte est atteinte, refermer.

Cette pression varie ensuite autour de votre réglage, lors du fonctionnement de la chaudière. Au-delà de 3 bar la soupape de sécurité agit.

PURGE

Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants ( écoulement d'eau ), les purger .

Procéder de même pour les éventuels points hauts de l'installation .

Après une purge, toujours vérifier et rétablir le cas échéant, la pression.

PROTECTION CONTRE LE GEL

Deux solutions :

-Soit vidanger l'installation et la chaudière.

-Soit protéger par un antigel spécial chauffage.

ATTENTION, dans ce dernier cas, seul le circuit de chauffage est protégé, il reste nécessaire de vidanger le circuit sanitaire de l'échangeur de la chaudière.

QUALITE DE L'EAU

Votre chaudière est peu sensible à l'entartrage, néanmoins lorsque les valeurs dépassent une certaine limite, le calcaire se cristalise. Il crée un entartrage de l'échangeur sanitaire mais aussi de l'installation : machine à laver, robinets, etc...

La chaudière a une capacité auto détartrante. Le tartre est éliminé en paillettes présentes dans l'eau ou les filtres de robinets.

On classifie les eaux selon leur teneur en calcaire :

• Moins de 12°TH : Eau douce
• de 13° à 24°TH : Eau dure

• Plus de 25°TH : Eau très dure

• 1°TH = 10 grammes de calcaire par m³ d'eau.

• 24° TH = 240 grammes de calcaire par m³ d'eau.

MISE EN GARDE

Si vous habitez une région où l'eau est "dure" ou "très dure", il y a lieu de prévoir un dispositif éliminant ou limitant les effets néfastes du calcaire. Votre installateur vous conseillera sur les différents systèmes efficaces : Polyphosphates ou Résines + sel.

Si le débit d'eau chaude diminue aux robinets, l'échangeur sanitaire s'entartre. Adressez vous rapidement à un professionnel avant l'entartrage total.

CARACTERISTIQUES TECHNIQUES

Type	GAZliner		HYDROMOTRIX			HYDRO TGP
Modèle	cheminée	ventouse	murale			murale		sol
Puissance (kW)	23	23	32	40	45	23	30	23	30
Catégorie	Haut rendement		Haut rendement			Très haut rendement
Débit eau chaude en l/mn(Δt 30°C)	10	11	14	18	20,5	13	15	13	15
Existe pour VMC	•					•
Option 2ecircuit	x	x	x	série	série	x	x	x	x
Gaz Nat H (m3/h)	2,75	2,73	3,81	4,75	5,37	2,65	3,45	2,65	3,45
Gaz Prop. (kg/h)	2	2	2,79	3,48	3,94	1,95	2,53	1,95	2,53

INCIDENTS EVENTUELS

Un incident mineur peut perturber ou arrêter le fonctionnement de votre chaudière ou de votre installation. Bien souvent une vérification ou une manoeuvre simple vous permet de vous sortir vous-même de l'embarras.

LA CHAUDIÈRE EST ARRÊTÉE, PAS DE CHAUFFAGE NI D'EAU CHAUDE SANITAIRE
L'interrupteur 4 n'est pas allumé.	- Appuyer sur l'interrupteur pour allumer son voyant.- Vérifier l'alimentation électrique de la chaudière.- Si la chaudière est raccordée à une installation collective VMC, s'assurer de son bon fonctionnement auprès du gardien .
Le voyant rouge 6 est allumé.	- Appuyer dessus pour réarmer.- Si le voyant se remet en sécurité après 5 secondes, vérifier l'alimentation en gaz de la chaudière (Compteur et robinet en Gaz naturel / Cuve et détendeur en Gaz propane).- Assurez vous que la chaudière soit branchée sur sa prise habituelle ou que des travaux sur votre installation électrique n'ont pas eu pour conséquence d'inverser le raccordement (phase et neutre) de cette prise.- Si la chaudière est raccordée à une VMC (Collective ou individuelle) s'assurer de son bon fonctionnement .
Le voyant rouge 6 n'est pas allumé	- Une anomalie du tirage de la cheminée a été détectée : votre cheminée est bouchée ou défectueuse.En cas de récidive, contacter un professionnel.- Une surchauffe a été détectée, contacter un professionnel.

LA CHAUDIÈRE EST EN FONCTION, PAS DE CHAUFFAGE
L'interrupteur 5 n'est pas allumé.	- Appuyer sur l'interrupteur pour allumer le voyant.
Le réglage de température des radiateurs 2 est trop bas.	- Augmenter son réglage.
Le thermostat d'ambiance est réglé trop bas ou défectueux .	- Vérifier son réglage.
La pression d'eau dans le circuit est insuffisante (mini 1 à 1,5 bar).	- Procéder à un appoint d'eau (voir remplissage et purge page 12).
Le circulateur est grippé : impuretés dans le circuit chauffage.	- Passer un tournevis dans le trou, ➕ ➕ appuyer et tourner alternativement dans un sens et dans l'autre.

Vous trouverez ci-après une récapitulation de ces divers points. En cas d'insuccès adressez-vous à un professionnel qualifié.

EAU CHAUDE SANITAIRE
Température insuffisante.	- Augmenter le réglage du sélecteur d'allure.- Réglage interne nécessaire : contacter un professionnel.
Température irrégulière.	- Le tirage de la cheminée est certainement défectueux : contacter un professionnel.
Le débit diminue.	- Entartrage ( voir page 12) : contacter rapidement un professionnel .

BRUITS
Coups de bélier à la fermeture d'un robinet	- Les robinets anciens ou de nouvelle technologie à fermeture rapide peuvent entraîner du fait d'un jeu excessif ou d'un brusque arrêt de l'écoulement, un coup de bélier lors de leur fermeture. Ce phénomène dégrade à terme l'installation et la chaudière. Cette dernière n'est pas en cause, mais n'est que le récepteur désigné. Contacter votre chauffagiste, il vous conseillera quant aux remèdes possibles
Bruit de moteur (vibrations, ronronnement)	- L'accélérateur est à plusieurs vitesses. Un bruit signifie simplement qu'il est sur une vitesse trop importante pour votre circuit : mettre le variateur sur une position inférieure supprimant le bruit.
Bruit d'écoulement	- Votre circuit a besoin d'être purgé . Évacuer l'air des radiateurs bruyants puis vérifier et ajuster la pression dans le circuit (1 à 1,5 bar). Si le phénomène se reproduit à courte échéance, contacter votre chauffagiste.

GARANTIE

Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en oeuvre et installées conformément aux règles de l'art et normes en vigueur.

Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.

L'utilisateur bénéficie en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.

GARANTIE LONGUE DURÉE

Lorsque l'installation, la mise en service et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à :

• 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière.
• 2 ans pour les autres composants.

Pour en bénéficier, notre garantie longue durée doit être demandée conjointement par vous et votre installateur.

Il est indispensable de nous retourner votre carte de garantie complétée pour que votre demande soit enregistrée.
