ELITIS 18 BT - Chaudière électrique ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière électrique murale
Marque	ELM LEBLANC
Modèle	ELITIS 18 BT
Utilisation	Chauffage seul pour plancher chauffant basse température
Puissance ajustable	12 à 18 kW
Alimentation électrique	400 V triphasé
Dimensions (L x P x H)	480 x 325 x 620 mm
Poids (sans emballage)	35 kg
Vase d'expansion	12 litres (prégonflé à 1 bar)
Pression de service	0,8 à 3 bar
Température départ maxi	55 °C
Contenance eau chaudière	4 litres
Indice de protection	IPX2D
Matériau corps de chauffe	Inox avec résistances blindées
Garantie corps de chauffe	5 ans
Régulation	Thermostats TRL (option)
Sécurité	Soupape 3 bar, sécurité manque d'eau, thermostat de surchauffe à réarmement manuel
Installation	Murale, sans évacuation fumée, raccordement direct sur installation existante ou neuve
Accessoires inclus	Vanne de sécurité, purgeurs automatiques, circulateur intégré
Entretien	Purge régulière, vérification pression, nettoyage extérieur avec chiffon doux

FOIRE AUX QUESTIONS - ELITIS 18 BT ELM LEBLANC

Quelle est la différence entre ELITIS 18 et ELITIS 18 BT ?

La version BT (Basse Température) est conçue pour les planchers chauffants, avec une température de départ maxi de 55°C au lieu de 85°C pour la version standard. Elle est également livrée avec un vase d'expansion adapté.

Quelle alimentation électrique est nécessaire pour l'ELITIS 18 BT ?

L'appareil nécessite une alimentation 400 V triphasé. Il est impératif de vérifier la compatibilité avec votre installation électrique avant raccordement.

Puis-je utiliser cette chaudière avec des radiateurs classiques ?

Non, l'ELITIS 18 BT est spécifiquement conçue pour les planchers chauffants basse température. Pour des radiateurs, il faut choisir la version standard ELITIS 18.

Comment régler la température de chauffage ?

Utilisez le bouton de réglage température situé sur le tableau de commande. Pour un plancher chauffant, la température de départ ne doit pas dépasser 55°C.

Que faire en cas de surchauffe ?

Le thermostat de sécurité de surchauffe se déclenche. Attendez le refroidissement, puis réarmez manuellement le thermostat. Si le problème persiste, contactez un professionnel.

Quelle est la garantie du corps de chauffe ?

Le corps de chauffe en inox est garanti 5 ans contre tout défaut de fabrication.

Comment purger l'air du circuit ?

Les purgeurs automatiques intégrés évacuent l'air automatiquement. Vous pouvez aussi purger manuellement les radiateurs à l'aide de la clé de purge.

Puis-je installer la chaudière moi-même ?

L'installation doit être réalisée par un professionnel qualifié conformément aux normes en vigueur. La chaudière est pré-câblée pour faciliter le raccordement.

Quels accessoires de régulation sont disponibles ?

Des thermostats TRL en option permettent de réguler la température ambiante et d'optimiser les économies d'énergie.

Comment entretenir la chaudière ?

Vérifiez régulièrement la pression (entre 0,8 et 3 bar), purgez les radiateurs si nécessaire, et nettoyez l'extérieur avec un chiffon doux. Un entretien annuel par un professionnel est recommandé.

MODE D'EMPLOI ELITIS 18 BT ELM LEBLANC

Chaudières murales électriques chauffage seul

Elitis se raccorde facilement sur une installation de chauffage central existante ou neuve.

Modèle présentée : Elis 9

Nouvelle

Le choix de la puissance en 2 versions

2 puissances au choix, 9 et 18 kW, disponibles en version chauffage pour radiateurs à eau chaude ou pour montage sur planchers chauffants basse température, avec régulation optionnelle pour plus de confort et d'économies.

Facilité de raccordement

La chaudière est totalement équipée et câblée pour un raccordement en direct et sans travaux sur toutes les installations de chauffage central neuves ou existantes.

Sécurité et longévité

Garanti 5 ans, le corps de chauffe en inox est muni de résistances blindées en inox.

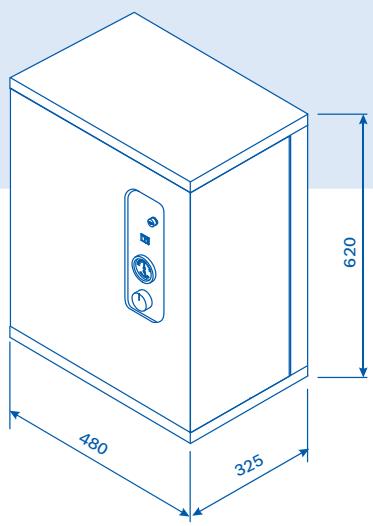

Installation simplifiée

Faible encombrement, pas de système d'évacuation des fumées à prévoir... L'installation peut se faire partout.

Caracteristiques générales	Elitis 9	Elitis 9 BT	Elitis 18	Elitis 18 BT
Code EAN 13	4047416326962	4047416326986	4047416327006	4047416327020
Code article	7 716 703 009	7 716 703 010	7 716 703 011	7 716 703 012
Type de chaudière	Chauffage seul pour radiateurs	Chauffage seul pourasse température	Chauffage seul pour radiateurs	Chauffage seul pourasse température
Puisance ajustable	6 à 9 kW	6 à 9 kW	12 à 18 kW	12 à 18 kW
Vase d'expansion (prégonflé à 1 bar)	12 litres	12 litres	12 litres	12 litres
Pression eau chauffage mini/maxi	0,8/3 bar	0,8/3 bar	0,8/3 bar	0,8/3 bar
Tempéraure eau circuit chauffage mini/maxi	35 °C/85 °C	20 °C/55 °C	35 °C/85 °C	20 °C/55 °C
Contenance eau chaudière	2 litres	2 litres	4 litres	4 litres
Alimentation électrique	230 V monophasé400 V triphasé	230 V monophasé400 V triphasé	400 V triphasé	400 V triphasé
Accessoires de régulation	Thermostats TRL	Thermostats TRL	Thermostats TRL	Thermostats TRL
Protection	IPX2D	IPX2D	IPX2D	IPX2D
Dimensions (L x P x H)	480 x 325 x 620 mm	480 x 325 x 620 mm	480 x 325 x 620 mm	480 x 325 x 620 mm
Poids (sans emballage)	29 kg	29 kg	35 kg	35 kg

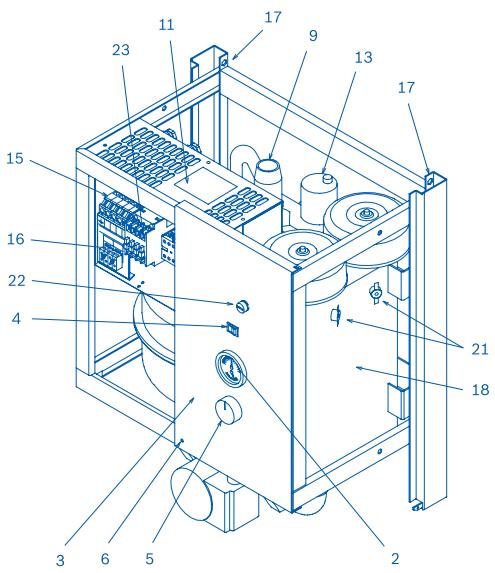

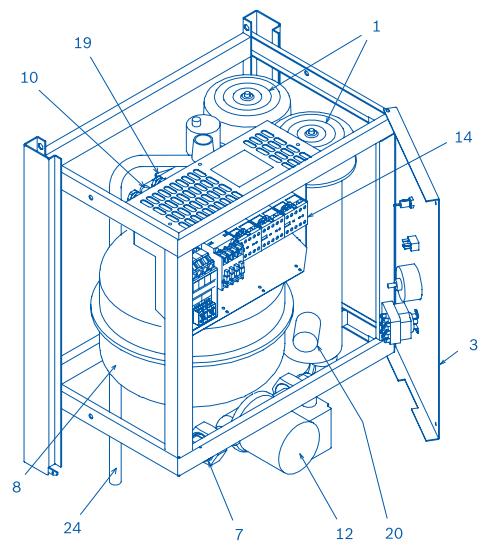

Principe de fonctionnement

1 Capot des résistances électriques 2 Thermomètre 3 Tableau de commande sur charnière 4 Interrupteur Marche/Arrêt 5 Bouton de réglage température 6 Vis de verrouillage du tableau de commande 7 Retour radiateurs 8 Vase d'expansion 9 Soupape de sécurité 3 bars 10 Départ radiateurs 11 Plaque signalétique 12 Circulateur chauffage 13 Purgeurs automatiques 14 Contacteurs tripolaires 15 Bornes de branchement électrique 16 Bornier de branchement horloge, thermostat et délestage 17 Vis de démontage de la chaudière de son support 18 Isolant échangeur électrique 19 Doigt de gant pour sondes température 20 Sécurité manque d'eau 21 Thermostat de sécurité de surchauffe à réarmement manuel

22 Fusible 23 Contacteur de sécurité 24 Évacuation soupape
