FKS 2000 B1 - Scie FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire sur table
Marque	Florabest
Modèle	FKS 2000 B1
Puissance absorbée	2000 W
Tension d'alimentation	230 V ~ 50 Hz
Vitesse à vide	4000 tr/min
Diamètre de la lame	254 mm (10 pouces)
Alésage de la lame	30 mm
Profondeur de coupe à 90°	75 mm
Profondeur de coupe à 45°	55 mm
Dimensions de la table	500 x 400 mm
Dimensions de l'appareil (L x l x H)	600 x 500 x 350 mm
Poids net	18 kg
Niveau de pression acoustique	95 dB(A)
Niveau de puissance acoustique	105 dB(A)
Classe de protection	II (double isolation)
Fonctions principales	Coupe longitudinale, coupe transversale, coupe d'onglet (0-45°), guidage parallèle, lame inclinable
Dispositifs de sécurité	Protecteur de lame, couteau diviseur, arrêt d'urgence, interrupteur verrouillable
Entretien et nettoyage	Nettoyer avec un chiffon humide, lubrifier les pièces mobiles, vérifier le serrage des vis
Pièces détachées et réparabilité	Lames de rechange disponibles, fusible, balais de charbon, courroie
Informations générales	Conçue pour le bricolage et la menuiserie légère, non adaptée au travail professionnel continu

FOIRE AUX QUESTIONS - FKS 2000 B1 FLORABEST

Quel type de scie est la Florabest FKS 2000 B1 ?

Il s'agit d'une scie circulaire sur table conçue pour le bricolage et la menuiserie légère.

Quelle est la puissance de la scie Florabest FKS 2000 B1 ?

La puissance absorbée est de 2000 W sous une tension de 230 V.

Quels diamètres de lame peut-on utiliser ?

Le diamètre de la lame est de 254 mm avec un alésage de 30 mm.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe est de 75 mm à 90° et de 55 mm à 45°.

Comment régler l'angle de coupe ?

La lame peut être inclinée de 0 à 45° à l'aide d'une molette de réglage, avec une échelle graduée.

La scie est-elle équipée d'un dispositif de sécurité ?

Oui, elle dispose d'un protecteur de lame, d'un couteau diviseur et d'un arrêt d'urgence.

Comment entretenir la scie Florabest FKS 2000 B1 ?

Nettoyez régulièrement les surfaces avec un chiffon humide, lubrifiez les pièces mobiles avec de l'huile silicone et vérifiez le serrage des vis.

Quelles sont les dimensions et le poids de la scie ?

Les dimensions sont d'environ 600 x 500 x 350 mm et le poids net est de 18 kg.

Peut-on utiliser la scie pour des coupes longitudinales ?

Oui, elle est équipée d'un guide parallèle pour les coupes longitudinales précises.

Où trouver des pièces détachées pour cette scie ?

Les pièces détachées telles que les lames, fusibles et balais de charbon sont disponibles chez les revendeurs spécialisés ou en ligne.

MODE D'EMPLOI FKS 2000 B1 FLORABEST

Tronçonneuse électrique

Traduction du mode d'emploi d'origine

NL

Elektrische kettingzaag

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

FR / CH Traduction du mode d'emploi d'origine Page 28

Conseils de sécurité.... 2

Symboles utilisés dans le mode d'emploi .... 29

Symboles sur la scie 29

Conseils généraux 30

Consignes de sécurité générales pour outils électriques .... 30

Causes de rebonds et prévention par l'opérateur .... 33

Description générale 34

Description du fonctionnement ..... 34

Aperçu 35

Dispositifs de sécurité 35

Mise en service 35

Tension de la chaîne 36

Lubrification de la chaîne 36

Maniement de la tronçonneuse......37

Mise en marche 37

Contrôle du frein de chaîne ..... 37

Contrôle de l'arrivée d'huile automatique .... 38

Remplacement de la lame 38

Montage de la chaîne 38

Techniques de coupe 3

Généralités 39

Scier 39

Emonder 40

Abattre des arbres 40

Entretien et nettoyage 42

Nettoyage 42

Tableau des intervalles d'entretien .. 42

Intervalles d'entretien 43

Lubrification de la chaîne 43

Aiguiser la chaîne 43

Réglage de la tension de la chaîne . 44

Monter une nouvelle chaîne ..... 44

Entretien du guide 44

Elimination et écologie 45

Garantie 45

Pièces détachées.... 46

Données techniques ....46

Localisation d'erreur ....48

Déclaration de conformité CE .....92

Vue éclatée ....95

Avant la première mise en service, veuillez lire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition. Des omissions dans l'observation des consignes de sécurité et des instructions peuvent entraîner une décharge électrique, un incendie et / ou des blessures graves.

Utilisation

La tronçonneuse est conçue uniquement pour couper du bois. La tronçonneuse n'est pas prévue pour tous les autres types d'utilisation (par ex. coupe de maçonnerie, de matière plastique ou de produits alimentaires). La tronçonneuse est prévue pour une utilisation dans le domaine du bricolage amateur. Elle n'a pas été conçue pour une utilisation professionnelle. L'appareil est prévu pour être manipulé par des adultes. Les adolescents de plus de 16 ans peuvent utiliser la tronçonneuse sous surveillance. Le fabricant ne peut pas être tenu responsable des dommages causés par une utilisation contraire à l'affectation originale ou à une manipulation incorrecte.

Conseils de sécurité

Ce chapitre traite des consignes de sécurité de base lors du travail avec une tronçonneuse électrique.

Une tronçonneuse électrique est un appareil dangereux qui peut causer des blessures graves ou mêmes mortelles en cas de manie- ment incorrect ou négligent. Pour votre sécurité et la sécurité des autres, respectez donc constam- ment les consignes de sécurité suivantes et demandez conseil à un spécialiste en cas de doute.

Symboles utilisés dans le mode d'emploi

Signes de danger avec conseils de prévention des accidents sur les personnes ou des dégâts matériels.

Signes indicatifs (l'impératif est expliqué à la place des points d'exclamation) avec conseils de prévention des dégâts.

Signes de conseils avec des informations pour une meilleure manipulation de l'appareil.

Symboles sur la scie

Avant de travailler, familiarisez-vous avec toutes les manettes. Entraînez-vous au maniement de la tronçonneuse et demandez à un spécialiste de vous expliquer le fonctionnement, l'effet et les techniques de coupe.

Lisez et respectez le mode d'emploi de la machine!

z un équipement de protection personnelle. Portez toujours des lunettes de protection ou plutôt une protection faciale, une protection acoustique, un casque, des vêtements et des gants de protection contre les coupures et des bottes de sécurité avec une semelle antiglisse.

Attention! Choc en arrière. Quand vous travaillez, attention au choc en arrière de la machine.

Les machines n'ont pas leur place dans les ordures ménagères.

Protégez la machine contre l'humidité. L'appareil ne doit pas fonctionner humide ni dans un environnement humide.

Attention! En cas d'endommagement ou de rupture du câble de réseau, débranchez immédiatement l'appareil.

Niveau de performance sonore garanti

Longueur de chaîne de scie

Catégorie de protection II

Conseils généraux

Avant de travailler avec la tronçonneuse électrique, familiarisez-vous avec toutes les pièces. Exercez-vous avec la scie (raccourcissement de bois rond sur un chevalet) et faites vous expliquer le fonctionnement, le mode d'action, les techniques de sciage et l'équipement de protection personnelle par un utilisateur expérimenté ou un spécialiste.

Veuillez lire les consignes de sécurité suivantes pour éviter des dommages personnels et matériels.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT ! Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.

Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement.

La notion d'« outil électrique » utilisée dans les consignes de sécurité se rapporte aux outils électriques travaillant sur un réseau (avec câble d'alimentation secteur) et aux outils électriques actionnés par accumulateur (sans câble d'alimentation secteur).

Sécurité de la zone de travail

• Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
• Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

• Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
• Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
• Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
• Si le remplacement du câble d'alimentation est nécessaire, cela

doit être réalisé par le fabricant ou son agent pour éviter un danger.

• Positionnez le câble de connexion de telle sorte que pendant les travaux de coupe, il ne soit pas atteint par des branches ou similaires.
• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
• Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique. Utilisez un disjoncteur de courant de défaut avec un courant de déclenchement de 30 mA ou moins.

Sécurité des personnes

- Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

- Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

- Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

• Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
• Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

- S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

- Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de

poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

• Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
• Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
• Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
• Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

• Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

• Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

- Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Avertissements de sécurité de la scie à chaîne:

- N'approchez aucune partie du corps de la chaîne coupante lorsque la scie à chaîne fonctionne. Avant de mettre en marche la scie à chaîne, s'assurer que la chaîne coupante n'est pas en contact avec quoi que ce soit. Un moment d'inattention au cours de l'utilisation des scies à chaîne peut provoquer l'accrochage de votre vêtement ou d'une partie du corps à la chaîne coupante.

- Toujours tenir la poignée arrière de la scie à chaîne avec la main droite et la poignée avant avec la main gauche. Tenir la scie à chaîne en inversant les mains augmente le risque

d'accident corporel et il convient de ne jamais le faire.

- Porter des verres de sécurité et une protection auditive. Un équipement supplémentaire de protection pour la tête, les mains, les jambes et les pieds est recommandé. Un vêtement de protection approprié réduira les accidents corporels provoqués par des débris volants ou un contact accidentel avec la chaîne coupante.

- Ne pas faire fonctionner une scie à chaîne dans un arbre. La mise en marche d'une scie à chaîne dans un arbre peut entraîner un accident corporel.

- Toujours maintenir une assise de pied appropriée et faire fonctionner la scie à chaîne uniquement en se tenant sur une surface fixe, sûre et de niveau. Des surfaces glissantes ou instables telles que des échelles peuvent provoquer une perte d'équilibre ou de contrôle de la scie à chaîne.

- Lors de la coupe d'une branche qui est sous contrainte être vigilant au risque de retour élastique. Lorsque la tension des fibres de bois est relâchée, la branche sous un effet ressort peut frapper l'opérateur et/ou projeter la scie à chaîne hors de contrôle.

- Faire preuve d'une extrême prudence lors de la coupe de broussailles et de jeunes arbustes. Les matériaux fins peuvent agripper la chaîne coupante et être projetés tel un fouet en votre direction, ou vous faire perdre l'équilibre sous l'effet de la traction.

- Tenir la scie à chaîne par la poignée avant avec mise hors tension de la scie à chaîne et à distance

des parties du corps. Pendant le transport ou l'entreposage de la scie à chaîne, toujours la recouvrir du protecteur de chaîne. Une manipulation appropriée de la scie à chaîne réduira la probabilité du contact accidentel avec la chaîne coupante mobile.

- Suivre les instructions concernant les accessoires de lubrification, de tension et de changement de chaîne. Une chaîne dont la tension et la lubrification sont incorrectes peut soit rompre soit accroître le risque de rebond.

- Garder les poignées sèches, propres et dépourvues d'huile et de graisse. Des poignées grasses, hui-leuses sont glissantes et provoquent ainsi une perte de contrôle.

- Couper uniquement du bois. Ne pas utiliser la scie à chaîne à des fins non prévues.

Par exemple: ne pas utiliser la scie à chaîne pour couper des matériaux plastiques, de maçonnerie ou de construction autres que le bois. L'utilisation de la scie à chaîne pour des opérations différentes de celles prévues peut provoquer des situations dangereuses.

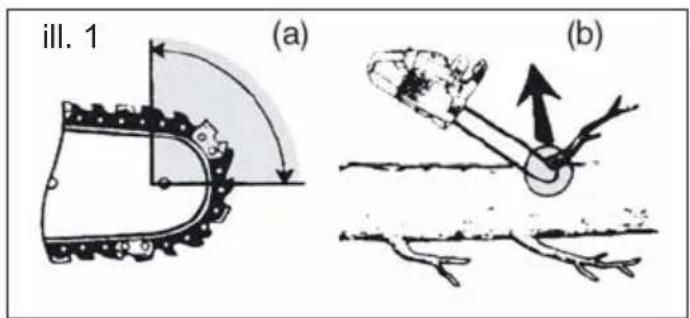

Causes de rebonds et prévention par l'opérateur

Attention choc en arrière! Soyez prudent en ce qui concerne le choc en arrière de la machine lorsque vous travaillez. Il y a un risque d'accident. Les chocs en arrière peuvent être évités en étant prudent et en utilisant une technique de sciage correcte.

• Le rebond peut se produire lorsque le bec ou l'extrémité du guide-chaîne touche un objet, ou lorsque le bois se resserre et pince la chaîne coupante dans la section de coupe (voir figure 1/Abb. b).
• Le contact de l'extrémité peut dans certains cas provoquer une réaction inverse soudaine, en faisant rebondir le guide-chaîne vers le haut et l'arrière vers l'opérateur (voir figure / Abb. a).
• Le pincement de la chaîne coupante sur la partie supérieure du guide-chaîne peut repousser brutalement le guide-chaîne vers l'opérateur.
• L'une ou l'autre de ces réactions peut provoquer une perte de contrôle de la scie susceptible d'entraîner un accident corporel grave. Ne pas compter exclusivement que sur les dispositifs de sécurité intégrés dans votre scie. En tant qu'utilisateur de scie à chaîne, il convient de prendre toutes mesures por éliminer le risque d'accident ou de blessure lors de vos travaux de coupe.

Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous:

- Maintenir la scie des deux mains fermement avec les pouces et les doigts encerclant les poignées de la scie et placer votre corps et vos

bras pour vous permettre de résister aux forces de rebond. Les forces de rebond peuvent être maîtrisées par l'opérateur, si des précautions appropriées sont prises. Ne pas laisser partir la scie à chaîne.

• Ne pas tendre le bras trop loin et ne pas couper au-dessus de la hauteur de l'épaule. Cela contribue à empêcher les contacts d'extrémité involontaires et permet un meilleur contrôle de la scie à chaîne dans des situations imprévues.
• N' utiliser que les guides et les chaînes de rechange spécifiés par le fabricant. Des guides et chaînes de rechange incorrects peuvent provoquer une rupture de chaîne et/ou des rebonds.
• Suivre les instructions du fabricant concernant l'affûtage et l'entretien de la scie à chaîne. Une diminution du niveau du calibre de profondeur peut conduire à une augmentation de rebonds.

Description générale

Description du fonctionnement

La tronçonneuse est actionnée par un moteur électrique. La chaîne de scie est montée sur une lame (guide).

L'appareil est équipé d'un tendeur de chaîne rapide et d'un frein de chaîne instantané. Un automatisme assure une lubrification constante de la chaîne.

La tronçonneuse est munie de divers mécanismes de sécurité pour la protection de l'utilisateur.

Pour le fonctionnement des différentes manettes, reportez-vous aux descriptions ci-après.

Vous trouverez les figures sur les pages dépliantes avant.

Aperçu

1 Poignée arrière

2 Bouchon de réservoir d'huile
3 Levier de frein de chaîne / Protection des mains avant

4 Guide

5 Chaîne de scie

6 Pignon de renvoi

7 Blocage à griffes

8 Poignée avant

9 Moteur électrique

10 Interrupteur marche/arrêt
11 Verrouillage anti-démarrage
12 Goupille de captage de chaîne
13 Bague de serrage de chaîne
14 Vis de fixation pour le carter de protection de chaîne

15 Vis de sécurité

16 Carter de protection de chaîne

17 Protection des mains arrière

18 Porte-câble

19 Câble d'alimentation

20 Fourreau de protection de lame

Dispositifs de sécurité

1 Poignée arrière avec protection pour les mains (17)

Elle protège la main des branches et ramifications au cas où la chaîne saute.

3 Levier de frein de chaîne / Protection des mains

Dispositif de sécurité stoppant immédiatement la chaîne en cas de choc en arrière. Le levier peut être manipulé manuelle- ment, protège la main gauche de

l'utilisateur si la main de celui-ci lâche prise sur la poignée avant.

5 Chaîne à choc en arrière faible

Elle vous aide à maîtriser les chocs en arrière grâce à un dis- positif de sécurité spécialement mis au point.

7 Blocage à griffes

Il renforce la stabilité quand il faut exécuter des coupes verticales et facilite le sciage.

9 Moteur électrique

A double isolation pour des questions de sécurité.

10 Interrupteur de marche/arrêt avec dispositif d'arrêt d'urgence de la chaîne

Quand on lâche l'interrupteur, l'appareil stoppe immédiatement.

11 Verrouillage anti-démarrage

Pour démarrer l'appareil, il faut débloquer le verrouillage anti-démarrage.

12 Goupille de captage de chaîne

Elle minimise le danger d'accident au cas où la chaîne se déchire ou saute.

Mise en service

Pour travailler avec la tronçonneuse, portez toujours des gants de protection et utilisez uniquement les pièces originales. Avant toute activité sur la tronçonneuse, débranchez-la. Il y a risque de blessures.

L'appareil est complètement monté à la livraison. Avant de mettre la tronçonneuse électrique en marche, vous devez

FR CH

monter la lame, la chaîne et le carter de protection de chaîne (si ces éléments ne sont pas montés à la livraison), ajuster la chaîne, remplir l'huile de chaîne, vérifier la fonction du frein de chaîne et contrôler l'arrivée d'huile automatique.

Tension de la chaîne

Avec une chaîne correctement tendue, vous obtiendrez les meilleurs résultats de coupe et atteindrez une longévité plus grande.

Une chaîne mal tendue peut se rompre ou sauter. Il y a risque de blessures. Veuillez contrôler la tension de la chaîne avant de mettre la scie électrique en marche et après avoir scié pendant une heure.

La chaîne est correctement tendue si elle ne pend pas sur le bord inférieur du guide et si on peut la tirer complètement tout autour du guide avec les mains gantées. Si vous tirer la chaîne avec une force d'un kilo (9 N), la distance entre guide et chaîne ne doit pas excéder 2 mm.

1. Assûrez-vous que le frein de chaîne soit desserré, i.e. que le levier de frein de chaîne soit poussé contre la poignée avant (8).

2. Desserrez la vis de fixation (14).

3. Pour tendre la chaîne, tournez la bague de serrage de chaîne (13) dans le sens des aiguilles d'une montre.

Pour diminuer la tension de la chaîne, tournez la bague de serrage dans le sens inverse des aiguilles d'une montre.

1. Resserrez la vis de fixation (14).

Lorsque la chaîne de scie est neuve, il faut réajuster sa tension au plus tard après cinq coupes.

Lubrification de la chaîne

Le guide et la chaîne doivent toujours être huilés. Si vous faites fonctionner la tronçonneuse avec trop peu d'huile, la performance et la longévité de la tronçonneuse diminuent car la chaîne est plus rapidement émoussée. Vous remarquerez qu'il manque de l'huile au fait que de la fumée s'échappe ou que la couleur du guide change.

La tronçonneuse est équipée d'une lubrification automatique. Dès que le moteur accélère, l'huile coule plus vite vers le guide.

Remplissage du réservoir d'huile de chaîne:

• Vérifiez régulièrement le niveau d'huile ( C 21) et remettez de l'huile quand la jauge atteint la marque minimum. Le réservoir d'huile contient 270 ml d'huile.
• Employez de l'huile biologique Grizzly, qui contient des éléments additifs réduisant le frottement et l'usure et ne détériore pas le système de pompage.

- Si vous ne disposez pas d'huile biologique Grizzly, utilisez un lubrifiant pour chaîne contenant une faible proportion d'additifs adhésifs.

1. Dévissez le bouchon de réservoir (2) et versez l'huile de chaîne dans le réservoir à l'aide d'un entonnoir.

2. Essuyez éventuellement l'huile déversée et refermez le bouchon.

Maniement de la tronçonneuse

Mettez la tronçonneuse en marche seulement si le guide, la chaîne et la protection de chaîne sont correctement montés. Vérifiez si la tension du réseau correspond bien à celle indiquée sur la plaque de type. Veillez à la stabilité de la tronçonneuse au démarrage. Avant le démarrage, assurez-vous que la tronçonneuse électrique ne touche à aucun objet.

Attention! La tronçonneuse peut se relubrifier, reportez-vous aux conseils de Mise en service.

Mise en marche

1. Avant le démarrage, assurez-vous qu'il y ait assez d'huile dans le réservoir et remplissez le cas échéant (cf. chapitre mise en service).

2. Débloquez le frein de chaîne en poussant le levier de frein (18) contre la poignée avant.

3. Formez une boucle avec l'extré- mité du câble de rallonge et sus- pendez-la dans le délestage de traction se trouvant à la poignée arrière.

4. Branchez l'appareil sur le réseau.

5. Tenez la tronçonneuse fermement à deux mains, main droite sur la poignée arrière, main gauche sur la poignée avant. Le pouce et les doigts doivent entourer fermement les poignées.

6. Pour mettre en marche, déblo- quez le verrouillage anti-démar- rage (11) avec le pouce droit et appuyez ensuite sur le bouton marche/arrêt (10), la tronçon- neuse se met en marche à la vitesse maximum. Relâchez le verrouillage anti-démarrage.

7. La tronçonneuse s'arrête quand vous relâchez le bouton marche/arrêt. L'allumage en continu n'est pas possible.

Contrôle du frein de chaîne

Il est impossible de mettre le moteur en marche si le frein de chaîne est enclenché.

1. Déverrouillez le frein de chaîne en poussant le levier de frein contre la poignée avant

2. Posez la tronçonneuse sur une surface ferme et plate. Elle ne doit être en contact avec aucun objet.

3. Branchez l'appareil sur le réseau.

4. Tenez la tronçonneuse élec- trique fermement avec les deux

FR CH

mains, main droite sur la poignée arrière, main gauche sur la poignée avant. Le pouce et les doigts doivent entourer fermement les poignées.

1. Mettez la tronçonneuse en marche.
2. Quand le moteur est en marche, manipulez le levier de frein de chaîne (3) avec la main gauche. La chaîne doit stopper brusque-ment.
3. Si le frein de chaîne fonctionne correctement, lâchez l'interrupteur de marche / arrêt et débloquez le frein de chaîne.

Si le frein de chaîne ne fonctionne pas correctement, vous ne pouvez pas utiliser la tronçonneuse. Le post-fonctionnement d'une chaîne de scie peut entraîner des blessures. Faites-la réparer par le service après-vente de tronçonneuse (voir page 97).

Contrôle de l'arrivée d'huile automatique

Avant de commencer le travail, vérifiez le niveau d'huile et la lubrification automatique.

- Démarrez la tronçonneuse et maintenez-la au-dessus d'une surface claire. La tronçonneuse ne doit pas toucher le sol.

Si une trace d'huile se forme, la tronçonneuse fonctionne impeccablelement.

Nettoyez les orifices d'arrivée d'huile du guide afin de garantir la lubrification automatique sans problème pendant le fonctionne- ment.

Remplacement de la lame

1. Arrêtez la tronçonneuse et débranchez-la.

2. Posez la tronçonneuse sur une surface plane.

3. Otez la vis de sécurité (15) se trouvant sous le tendeur.

Tournez la vis de fixation (14) dans le sens inverse des aiguille d'une montre afin d'en- lever le carter de protection de chaîne (16).

1. Enlevez la lame et la chaîne de scie. Pour le démontage, arrêtez la lame (4) de manière à ce qu'elle forme un angle d'environ 45 degrés vers le haut, afin de pouvoir retirer plus facilement la chaîne de la scie du pignon de chaîne (23).

2. Pour monter la lame, placez cette dernière sur les goupilles de guide de telle sorte que la bague de serrage soit orientée vers l'extérieur (23).

Montage de la chaîne

1. Arrêtez la tronçonneuse et débranchez-la.

2. Etalez la chaîne en formant une boucle de telle sorte que les bords coupants soient placés dans le sens des aiguilles d'une montre.

3. Placez la chaîne de la scie (5) dans la rainure de la lame. Pour le montage, arrêtez la lame (4) de manière à ce qu'elle forme un angle d'environ 45 degrés vers le haut, afin de pouvoir guider plus facilement la chaîne de la scie sur le pignon de chaîne (23). Il est normal que la chaîne de la scie (5) pende légèrement. Il est normal que la chaîne pende.

4. Procédez à la pose du carter de protection de chaîne (16). Pour cela, il faut commencer par placer l'ergot du carter dans l'encoche prévue à cet effet sur l'appareil (25). Ne serrez pas la vis de fixation (6) à fond, la tron-çonneuse devant encore être tendue.

5. Fixez de plus le carter de protection de chaîne avec la vis de sécurité (15).

La tension de la chaîne est décrite dans le chapitre "Mise en marche".

Techniques de coupe

Généralités

• Vous obtenez un meilleur contrôle si vous sciez avec le côté inférieur du guide (chaîne tirant) et pas avec le côté supérieur (chaîne poussant).
• Pendant la coupe, la tronçonneuse ne doit toucher ni le sol ni un autre objet.
• Veillez à ce que la tronçonneuse ne se coince pas dans la fente de coupe et à ce que le tronc ne se rompe et ne s'effrite pas.

Respectez également les mesures de sécurité contre le choc en arrière (cf. consignes de sécurité).

Si la tronçonneuse se coince, n'essayez pas de la tirer avec force. Il y a un danger d'accident. Arrêtez le moteur et utilisez un levier ou une cale pour libérer la tronçonneuse.

Scier

Il s'agit de la coupe complète de troncs.

• Veillez à ce que la tronçonneuse ne touche pas le sol lors du sciage.
• Veillez à un bon emplacement et sur une déclivité, placez-vous au-dessus du tronc.

1. Le tronc est sur le sol:

Sciez complètement le tronc en partant du haut et veillez à ne pas toucher le sol à la fin de la coupe. Si vous pouvez, sciez le tronc aux 2/3 et tournez le tronc pour scier le reste du haut.

2. Le tronc est soutenu à une ex-trémité:

Sciez tout d'abord 1/3 du diamètre du tronc du bas vers le haut (avec le côté superieur du guide) pour éviter un effritement. Sciez ensuite du haut vers le bas (avec le côté inférieur du guide) sur la première coupe pour éviter que la tronçon- neuse ne se coince.

3. Le tronc est soutenu aux deux extrémités:

Sciez tout d'abord du haut vers le bas (avec le côté inférieur du guide) 1/3 du diamètre du tronc.

Sciez ensuite du bas vers le haut (avec le côté superieur du guide) jusqu'à ce que les coupes se rencontrent.

4. Sciez sur un chevalet de coupe:

Tenez la tronçonneuse à deux mains à droite de votre corps (1) pendant la coupe. Tendez le bras gauche le plus possible (2). Assurez votre équilibre (3).

Emonder

Emonder signifie enlever les branches et ramifications d'un arbre abattu.

De nombreux accidents se produisent lors de l'émondage. Ne sciez jamais de branches quand vous êtes debout sur le tronc. Pensez à la zone de choc en arrière quand les branches se trouvent sous tension.

• Enlevez les branches porteuses seulement après les avoir écourtées.
• Les branches sous tension doivent être sciées du bas vers le haut afin d'éviter que la tronçonneuse ne se coince.
• Pour émonder des branches plus grosses, utilisez la même technique que pour la coupe.
• Placez-vous à gauche du tronc pour travailler et aussi près que possible de la tronçonneuse. Si possible, le poids de la tronçonneuse repose sur le tronc.
• Déplacez-vous seulement si le tronc se trouve entre vous et la tronçonneuse.

- Les branches ramifiées sont coupées une à une.

Abattre des arbres

Il faut posséder beaucoup d'expérience pour abattre des arbres. Abattez des arbres seulement si vous êtes sûr de savoir manipuler la tronçonneuse. N'utilisez en aucun cas la tronçonneuse si vous ne vous sentez pas sûr.

• Veillez à ce qu'aucune personne, ni animal ne se trouve près de la zone de travail. La zone de sécurité entre l'arbre à abattre et l'espace de travail doit être de deux longueurs et demie de tronc.

- Attention à la direction où l'arbre chute:

L'utilisateur doit pouvoir se déplacer en toute sécurité aux alentours de l'arbre abattu afin de pouvoir couper légèrement et émonder l'arbre. Il faut éviter que l'arbre à abattre ne tombe sur un autre arbre. Pensez à la direction naturelle de chute qui dépend de l'inclinaison et de la courbure de l'arbre, de la direction du vent et du nombre de branches.

- Sur un terrain en déclivité, placez-vous au-dessus de l'arbre à abattre.

- Les petits arbres d'un diamètre de 15 à 18 cm peuvent généralement être sciés en une seule coupe.

- Les arbres d'un diamètre plus élevé doivent subir des entailles et une coupe d'abattage (cf. ci-dessus).

N'abattez jamais d'arbre par vent fort ou instable, quand il y a un risque d'endommagement ou quand l'arbre pourrait toucher une ligne électrique.

Après avoir scié, relevez immédia-tement les protections d'oreilles pour pouvoir entendre les bruits et les signaux de détresse.

1. Scier:

Enlevez les branches dirigées vers le bas en coupant de haut en bas. Ne sciez jamais au-dessus du niveau des épaules.

2. Zone de repli:

Eliminez le bois se trouvant tout autour de l'abre pour assurer un repli plus facile. La zone de repli (1) devrait être à 45° environ à l'opposé du sens de la chute de l'arbre (2).

3. Couper des entailles (A):

Placer une entaille d'abattage dans le sens dans lequel l'arbre doit tomber. Commencer par un trait de scie supérieur. Faites maintenant une coupe à partir du bas, exactement à l'horizontale et qui rencontre exactement la coupe supérieure.

La profondeur de l'entaille devrait être environ d'un quart du diamètre du tronc et l'angle de coupe devrait être de 45° au moins.

Ne passez jamais devant un arbre qui a déjà une entaille.

4. Coupe d'abattage (B):

Exécutez la coupe d'abattage de l'autre côté de l'arbre tandis que vous vous tenez à gauche du tronc et sciez en tirant la tron-çonneuse. La coupe d'abattage doit être horizontale à environ 3-5 cm au-dessus de l'entaille horizontale.

Introduisez une cale ou un pied de biche dans la coupe dès que la profondeur le permet afin d'éviter que le guide ne se coince.

La coupe d'abattage devrait être profonde afin que l'espace entre la coupure d'abattage et la ligne d'entaille représente au moins 1/10 du diamètre du tronc. La partie du tronc qui n'est pas sciée est désignée sous le terme de mesure de rupture.

1. Si le diamètre du tronc est supérieur à la longueur du guide, faites deux coupes.

Pour des raisons de sécurité, nous déconseillons aux utilisateurs inexpérimentés d'abattre un tronc avec une longueur de guide inférieure au diamètre du tronc.

1. Après avoir exécuté la coupe d'abattage, l'arbre tombe de lui-même ou à l'aide de la cale ou du pied de biche.

Lorsque l'arbre commence à tomber, sortez la tronçonneuse de la coupe, arrêtez le moteur, déposez la tronçonneuse et quittez l'espace de travail par la zone de repli.

Entretien et nettoyage

Exécutez toujours les travaux d'entretien et de nettoyage moteur arrêté et fiche débranchée. Danger d'accident! Faites exécuter les travaux d'entretien qui ne sont pas décrits dans ce mode d'emploi par notre SAV. Utilisez uniquement des pièces originales Grizzly. Avant les travaux d'entretien et de nettoyage, laissez la machine refroidir. Danger d'incendie!

Nettoyage

- Après chaque utilisation, nettoyez la machine à fond. Vous prolongerez sa longévité et éviterez des accidents.

- Enlevez l'essence, l'huile ou la graisse sur les poignées. Nettoyez les poignées avec un chiffon humide passé dans de l'eau savonneuse. Pour le nettoyage n'utilisez ni essence, ni solvant!

- Nettoyez la tronçonneuse après chaque usage. Utilisez un pinceau ou une balayette. N'employez pas de liquide pour nettoyer la chaîne. Huilez légèrement la chaîne après le nettoyage avec de l'huile de chaîne.

- Nettoyez les fentes d'aération et la surface de la machine avec un pinceau, une balayette ou un chiffon sec. N'utilisez pas de liquides pour le nettoyage.

Tableau des intervalles d'entretien

Pièce Action		Avant chaque usage	Après 10 heures d’utilisation
Composants du frein de chaîne	Contrôler, remplacer le cas échéant	√
Roue de chaîne	Contrôler, remplacer le cas échéant	√
Chaîne (5)	Contrôler, huiler, aiguiser le cas échéant ou remplacer	√
Guide (4)	Contrôler, retourner, nettoyer, huiler	√	√

Intervalles d'entretien

Exécutez les travaux d'entretien indiqués dans le tableau ci-après régulièrement. Les entretiens régulier prolongent la longévité de votre tronçonneuse. En outre, vous obtiendrez des coupes optimales et vous éviterez les accidents.

Lubrification de la chaîne

Nettoyez et huilez régulièrement la chaîne. Vous la maintiendrez ainsi aiguisée et vous obtiendrez un bon rendement. Les droits de garantie ne sont pas valables si le dommage est engendré par un manque d'entretien de la tronçonneuse. Débranchez l'appareil et utilisez des gants anti-coupure quand vous travaillez sur la chaîne ou le guide.

• Huilez la chaîne après le nettoyage, après une utilisation pendant 10 heures ou au moins une fois par semaine selon le cas.
• Avant de huiler la chaîne, il faut nettoyer à fond le guide, en particulier la denture du guide. Pour ce faire, utilisez une balayette ou un chiffon sec.
• Huilez chaque maillon de la chaîne à l'aide d'une burette à tête d'épingle (disponible dans le commerce spécialisé). Mettez une goutte d'huile sur les pièces articulées et sur les pointes des dents de chaque maillon de la chaîne.

Aiguiser la chaîne

Une chaîne mal aiguisée augmente le danger de choc en arrière!

Utilisez des gants protégeant contre les coupures quand vous travaillez sur la chaîne ou sur le guide.

Une chaîne acérée garantit un rendement de coupe optimal. Elle passe sans problème à travers le bois et produit de gros copeaux longs. Une chaîne est émoussée si vous devez appuyer sur la tronçonneuse pour pouvoir couper le bois et si les copeaux sont très petits. Une chaîne très émoussée ne produit pas du tout de copeaux, uniquement de la sciure.

• Les parties coupantes de la chaîne sont les maillons coupants qui se composent d'une dent et d'un bec limiteur de profondeur. La différence de hauteur entre les deux détermine la profondeur d'aiguisage.
• En aiguisant les dents, il faut tenir compte des valeurs suivantes :

- angle d'aiguisage (30°) angle frontal (85°)

• profondeur d'aiguisage (0,65 mm)
• diamètre de limage arrondi (4,0 mm)

Des différences de dimensions géométriques peuvent conduire à un renforcement du choc en arrière. Danger d'accident!

Pour aiguiser la chaîne, des outils spéciaux garantissant que les couteaux sont aiguisés à l'angle et à la profondeur corrects sont nécessaires. Nous recommandons aux utilisateurs de tronçonneuses inexpérimentés de faire aiguiser la chaîne par un spécialiste ou un atelier. Si vous vous sentez apte à aiguiser la chaîne, procurez-vous les outils spéciaux dans un magasin spécialisé.

1. Arrêtez la tronçonneuse et débranchez-la.

2. Enlevez la chaîne de scie (voir chapitre "Maniement de la tron-çonneuse"). Pour permettre un aiguisage correct, la chaîne devrait être bien tendue.

3. Pour l'aiguisage, il faut utiliser une lime ronde de 4,0 mm de diamètre.

D'autres diamètres endommagent la chaîne et peuvent entraîner un risque d'accident!

1. Aiguisez seulement de l'intérieur vers l'extérieur. Faites passer les limes de l'intérieur de la dent vers l'extérieur. Soulevez les limes quand vous les faites revenir en arrière.
2. Aiguisez tout d'abord les dents d'un côté. Retournez la tronçonneuse et aiguisez les dents de l'autre côté.
3. La chaîne est usée et doit être échangée contre une neuve quand les dents ne mesurent plus que 4 mm environ.
4. Après l'aiguisage, tous les maillons doivent avoir la même longueur et la même largeur.
5. Tous les trois aiguisages, il faut contrôler la profondeur d'aiguisage (limite de profondeur) et limer à l'aide

d'une lime plate. La limite de profondeur devrait être en retrait de 0,65 mm env. par rapport à la dent. Arrondissez légèrement la limite de profondeur vers l'avant.

Réglage de la tension de la chaîne

Le réglage de la tension de la chaîne est décrit au chapitre Mise en service, tension de la chaîne.

• Arrêtez la tronçonneuse et débranchezla.
• Vérifiez régulièrement la tension de la chaîne et réglez-la aussi souvent que possible pour que la chaîne soit tendue sur le guide, toutefois encore assez détendue pour être tirée à la main.

Monter une nouvelle chaîne

Sur une chaîne neuve, la tension se réduit assez vite. Vous devez donc retendre la chaîne, après les cinq premières coupes, à intervalles plus longs ensuite.

Ne montez jamais une nouvelle chaîne sur un pignon usé ou sur un guide endommagé ou usé. La chaîne pourrait sauter ou se rompre. De graves blessures pourraient en être la conséquence.

Entretien du guide

Utilisez des gants de protection contre les coupures quand vous travaillez sur la chaîne ou sur le guide.

Il faut retourner la lame toutes les 10 heures de travail pour garantir une usure régulière. La lame (4) doit être retournée environ toutes les 10 heures de travail pour garantir une usure régulière.

Si la lame (4) est tournée, la bague de serrage (22) doit être montée sur l'autre côté de la lame. Pour ce faire, desserrez la vis de fixation qui relie la lame de pliage (4) à la bague de serrage (22). Placez la bague de serrage (22) sur l'autre côté de la lame et revissez la vis de fixation.

1. Arrêtez la tronçonneuse et débranchez-la.
2. Enlevez la protection de la chaîne, la chaîne et le guide.
3. Vérifiez l'usure du guide. Enlevez les bavures et aplanissez la surface du guide avec une lime plate.
4. Nettoyez les orifices d'arrivée d'huile du guide afin de garantir la lubrification automatique sans problème pendant le fonctionnement.
5. Montez la lame, la chaîne et la protection de chaîne et tendez la chaîne.

Si la lame (4) est tournée, la bague de serrage (22) doit être montée sur l'autre côté de la lame. Pour ce faire, desserrez la vis de fixation qui relie la lame de pliage (4) à la bague de serrage (22). Placez la bague de serrage (22) sur l'autre côté de la lame et revissez la vis de fixation.

Si l'état des orifices et le réglage d'huile sont correctes, un peu d'huile perlera de la chaîne quelques secondes après la mise en marche de la tronçonneuse.

Elimination et écologie

Ne jetez pas les huiles usagées dans les canalisations. Eliminez-les écologiquement, rapportez-les dans une déchetterie. Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Il ne faut pas se débarrasser des machines par le biais des ordures ménagères.

Videz soigneusement le réservoir d'huile et remettez votre tronçonneuse dans une déchetterie. Les pièces en matière plastique et en métal peuvent être triées et recyclées. Demandez conseil sur ce point à notre centre de services.

Garantie

Nous accordons 3 ans de garantie pour cet appareil. Pour une utilisation commerciale ainsi que pour les appareils de rechange, la durée de la garantie est écourtée à 12 mois selon la loi.

Les dommages dus à l'usure normale, la surcharge ou le maniement incorrect sont exclus des droits de garantie. Certaines pièces sont soumises à une usure normale et sont exclues des droits de garantie. En particulier: la chaîne, le guide, la roue à chaîne et les balais de charbon, à condition que les vices ne soient pas dus à un défaut de matériel. Tous les dommages sur la machine, la chaîne et le guide sont également exclus de la garantie s'ils sont dus à une lubrification insuffisante.

En outre, les droits de garantie sont valables à condition que les intervalles d'entretien indiqués dans le mode d'emploi et les

consignes de nettoyage et d'entretien aient été respectés. Les dommages dus à un défaut de matériel ou à un vice de fabrication seront éliminés gratuitement soit par un remplacement, soit par une réparation. La condition préalable est que l'appareil soit retourné non démonté et accompagné des justificatifs d'achat et de garantie à notre Centre de service (voir adresse page 97).

Dirigez-vous à notre SAV pour tout information, aussi pour le retour en port dû. Vous pouvez faire exécuter les réparations qui ne sont pas soumises à la garantie par notre centre de services contre facturation. Nous établissons volontiers un devis.

Attention: N'envoyez en aucun cas les appareils défectueux avec un réservoir plein. Videz impérativement le réservoir. Les dommages matériels éventuels (l'huile coule quand l'appareil est posé sur le côté ou verticalement!) ou les dommages d'incendie pendant le transport seront à la charge de l'expéditeur.

Les appareils expédiés en port dû, en colis encombrant, en express ou par fret spécial ne seront pas acceptés.

Pour les cas de garantie justifiés, nous vous prions de bien vouloir contacter notre Centre de services par téléphone. Vous y obtiendrez des informations complémentaires concernant le traitement de votre réclamation.

Nous sommes en mesure d'éliminer vos appareils gratuitement.

Pièces détachées

Vous pouvez commander directement les pièces détachées suivantes chez votre revendeur ou bien par l'intermédiaire du centre de services Grizzly. Lorsque vous désirez commander, prière d'indiquer le type de machine et le numéro de la pièce détachée.

Chaîne .....3009 1570 Guide .....3010 0420 Huile de chaîne bio 1 l .....3023 0001 Huile de chaîne bio 5 l .....3023 0002

Si d'autres pièces détachées sont nécessaires, reportez-vous aux vues éclatées pour le numéro de pièce.

Données techniques

Tronçonneuse électrique ..FKS 2000 B1

Tension nominale à l'entrée ...230V\~, 50 Hz Consommation .... 2000 Watt Catégorie de protection .....☐ / II Vitesse de coupe .... 13,6 m/s Poids (sans guide et chaîne) .... 4,7 kg Poids (avec guide et chaîne) .... 5,9 kg Le réservoir d'huile .... 270 ml Chaîne .... 91P Oregon 3/8" LoPro .050 ..... dent de coupe chromée ..... dispositif anti-retour Lame....Oregon Typ OE, 160SDEA041 Eloignement de la chaîne .... 10 mm Epaisseur de la chaîne .... 1,3 mm Denture de la roue à chaîne .... 7 Longueur de chaîne de scie .... 460 mm Longueur de coupe.... 395 mm Niveau de pression acoustique (LpA) .... 96,0 dB(A) .... KpA = 3,0dB(A) Niveau sonore mesuré (LWA).... 108,0 dB(A) .... KwA = 3,0dB(A) garanti.... 112,0 dB(A) Vibration (an) .... 6,97 m/s² Vibration (k) .... 1,50 m/s²

Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable. C'est pourquoi toutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement :

1. Émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.

Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Localisation d'erreur

Problème Cause possible	Elimination de l'erreur
L'appareil ne démarre pas	Absence de tensionDispositif de sécurité déclenché	Vérifier prise, câble, conduite, fiche et éventuellement réparation par un électricien.Vérifier les fusibles, cf. remarque
	Interrupteur marche/ arrêt (10) défectueux	Réparation par le SAV
	Balais de charbon usés Réparation par le SAV
	Moteur défectueux Réparation par le SAV
La chaîne ne tourne pas	Frein de chaîne bloque la chaîne (5)	Vérifier le frein de chaîne, débloquer éventuellement le frein de chaîne
La coupe est mauvaise	Chaîne (5) mal montée	Monter la chaîne correctement
	Chaîne (5) émoussée	Aiguiser la denture ou monter une nouvelle chaîne
	Tension de chaîne insuffisante	Vérifier la tension
La tronçonneuse marche mal, la chaîne saute	Tension de chaîne insuffisante	Vérifier la tension
La chaîne chauffe, dégagement de fumée en scient, coloration du guide	Huile insuffisante	Vérifier le niveau d'huile et ajouter le cas échéant, vérifier l'arrivée automatique d'huile et nettoyer le canal d'huile le cas échéant, vérifier la position du bouton de réglage d'huile ou bien faire réparer par le SAV.

Indice

Explosionszeichnung • Éclaté des pièces déta- chées Disegno esploso • Explosietekening

38, rue du Général Hoche

03000 Moulins

Tel.: [phone]

04 7046 6249

04 7042 6509

Fax: [phone]

e-mail:

[e-mail]

Homepage:

http://multiservice.no-ip.org/

IAN 63968
