Type de produit	Tondeuse à gazon électrique filaire
Marque	Güde
Modèle	BL 560 E Blackline
Largeur de coupe	56 cm
Hauteur de coupe réglable	Oui, réglage centralisé (20-80 mm)
Type de moteur	Électrique 230 V – 50 Hz
Puissance moteur	Environ 2200 W
Bac de ramassage	Oui, capacité 70 L environ
Fonction mulching	Oui, avec bouchon mulching inclus
Poids	Environ 33 kg
Dimensions (L x l x H)	Environ 85 x 60 x 45 cm
Alimentation	Filaire, câble de 15 m
Entretien	Nettoyage après chaque utilisation, affûtage lame régulier
Sécurité	Arrêt moteur dès relâchement de la barre de commande
Pièces détachées	Lames, courroies, roues disponibles chez Güde
Garantie	2 ans
Niveau sonore	Environ 85 dB(A)
Usage	Pelouses jusqu'à 1500 m²

FOIRE AUX QUESTIONS - BL 560 E Blackline GUDE

Comment régler la hauteur de coupe sur la tondeuse BL 560 E ?

La hauteur de coupe se règle à l'aide de la manette centrale. Il suffit de la tirer et de la tourner pour sélectionner l'une des 5 positions (20 à 80 mm). Consultez la notice pour plus de détails.

Que faire si la tondeuse ne démarre pas ?

Vérifiez d'abord que le câble d'alimentation est branché et que la prise fonctionne. Ensuite, assurez-vous que la barre de commande est bien enfoncée. Si le problème persiste, contrôlez le fusible et le câble.

Comment nettoyer le bac de ramassage ?

Videz le bac après chaque tonte. Nettoyez-le à l'eau claire et laissez-le sécher avant de le remettre. Évitez les produits abrasifs.

Comment remplacer la lame de la tondeuse ?

Débranchez d'abord la tondeuse. Inclinez-la (bougie vers le haut) et retirez le boulon central avec une clé. Remplacez la lame par une neuve (réf. Güde). Serrez fermement.

Puis-je utiliser un câble prolongateur ?

Oui, utilisez un câble prolongateur de section minimale 1,5 mm², adapté à l'extérieur et protégé contre les projections d'eau. Ne dépassez pas 30 m de longueur totale.

Comment activer la fonction mulching ?

Insérez le bouchon mulching fourni dans l'ouverture d'éjection et fermez le volet. La tonte mulching broie finement l'herbe et la laisse au sol.

Quel type d'huile utiliser pour le moteur électrique ?

Le moteur électrique ne nécessite pas d'huile. Seuls les roulements sont graissés à vie. Aucun entretien de lubrification n'est requis.

La tondeuse fait un bruit anormal, que faire ?

Arrêtez immédiatement la tondeuse. Vérifiez que la lame n'est pas endommagée ou déséquilibrée. Si le bruit persiste, contactez le service après-vente Güde.

Comment ranger la tondeuse en hiver ?

Nettoyez-la soigneusement, séchez-la et rangez-la dans un endroit sec à l'abri du gel. Débranchez le câble et repliez-le sans le forcer.

Où trouver des pièces de rechange pour la BL 560 E ?

Les pièces détachées (lames, courroies, roues) sont disponibles sur le site Güde ou chez les revendeurs agréés. Utilisez le numéro de modèle pour identifier les bonnes références.

MODE D'EMPLOI BL 560 E Blackline GUDE

A.V. 2Toute réimpression, même partielle, nécessite une autorisation. Modifications techniques réservées.

FR	Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ? Nous vous aiderons rapidement et sans bureaucratie inutile par l'intermédiaire de nos pages Web www.guede.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoins du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à porté de main, veuillez les inscrire ici :Numéro de série____ Numéro de produit :____ Année de fabrication____
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Symboles:

B1 : Avant de mettre cet équipement en service, il convient de lire attentivement la notice d'exploitation et les consignes relatives à la sécurité.
B2 : Danger d'éjection d'objets lorsque le moteur tourne – veiller à respecter les distances de sécurité.
B3 : Durant l'exploitation, veiller à maintenir une distance de sécurité suffisante par rapport aux couteaux de la tondeuse.
B4 : Danger d'explosion – ne faites jamais le plein d'essence lorsque le moteur tourne.
B5 : Gaz toxiques – cet appareil est exclusivement conçu pour une utilisation en extérieur.
B6 : Porter des moyens de protection de l'ouïe et des lunettes de sécurité.
B7 : Avant de procéder à des réparations, à l'entretien ou au nettoyage, il convient de couper le moteur et de retirer la bougie d'allumage.
B8 : Attention – surface chaude – danger de brûlure

Sécurité du produit:

Produit répond aux normes correspondantes de la CE

Protection de l'environnement :

Liquidez les déchets de manière à ne pas nuire à l'environnement.				Déposez l'emballage en carton au dépôt pour recyclage.
Déposez les appareils électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant.

Emballage :

Protégez de l'humidité Sens de pose

Informations techniques relatives à la tondeuseBLACKLINE BL 560 E #95305:
Moteur : 3,8 kW/5,1 PS (max. bei 3600 min)
Cylindrée : 173 ccm
Vitesse en marche à vide : 2850 min
Largeur de coupe maximale : 550 mm
Contenu du sac de ramassage : 60 l
6 possibilités de réglage de lahauteur :	25-75 mm
Bruit LWA : 98 dB
Poids : 37 kg
Dimensions : 1520 x 580 x 1000 mm

Appareil

Tondeuse BLACKLINE BL 560 E

Tondeuse à essence équipée d'un moteur à 4 temps OHV, économique, avec cache de protection en tôle d'acier recouvert de peinture en poudre.

Équipement :

Barre de guidage ergonomique, réglage central de la hauteur de coupe offrant 6 possibilités de réglage et sac de ramassage de 60 l permettant de tondre durant une période suffisamment longue. Les roues

équipées de roulements à billes, d'une taille de 300 mm à l'arrière et de 200 mm à l'avant, facilitent le passage de la tondeuse sur des terrains qui ne sont pas plats. Éjection latérale pouvant être réglée.

Actionnement : actionnement des roues

Fonctions : tonte, ramassage, mulching, éjection latérale

Domaines d'application : pour des surfaces de gazon de taille

Contenu du colis (1)

1. Poignée télescopique
2. Éjection latérale
3. Levier à serrage rapide
4. Filtre à air
5. Bougie d'allumage
6. Pot d'échappement/amortisseur de bruit
7. Goulot de remplissage d'huile
8. Manette de réglage de la hauteur
9. Bac de ramassage
10. Démarreur-inverseur
11. Plaque signalétique
12. Manette de fonctionnement (arrêt automatique)
13. Levier d'entraînement
14. Pompe primaire
15. Vis de serrage
16. Batterie 12 V
17. E-Starter

Déclaration de conformité CE

Déclarons par la présente que les appareils indiqués ci-dessous répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d'hygiène. Cette déclaration perd sa validité après une modification de l'appareil sans notre approbation préalable.

Description de l'appareil : Tondeuse BLACKLINE BL 560 E Numéro d'article: 95305

Date/Signature du fabricant : 10.12.2009

Titre du Signataire :

Monsieur Arnold, Gérant

Documentation technique: J. Buerkle FBL; QA

Normes harmonisées utilisées :

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

2EK01.1-08/06.08

Institut de certification :

Numéro de référence :

15028669 002

Garantie

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication.

En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.

La garantie n'inclut pas une utilisation incompétente telle que surcharge de l'appareil, utilisation de la force,

endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.

Consignes générales de sécurité Avertissement

IMPORTANT : La tondeuse peut amputer les doigts de pied ou des mains et éjecter divers objets. Le non respect des consignes de sécurité indiquées ci-dessous peut engendrer des blessures graves.

AVERTISSEMENT : Pour éviter le démarrage involontaire de l'appareil lors du réglage, le transport ou l'entretien, débranchez toujours le câble de la bougie d'allumage.

⚠ AVERTISSEMENT : Les gaz d'échappement et leurs composants individuels contiennent ou dégagent des produits chimiques cancérogènes pouvant provoquer des lésions du foetus ou des problèmes de fécondité.

AVERTISSEMENT : L'amortisseur de bruit et autres parties du moteur peuvent chauffer lors du fonctionnement de la machine et rester chauds après l'arrêt du moteur. Pour éviter des brûlures, ne touchez pas ces pièces.

AVERTISSEMENT : Ne mettez jamais la main dans l'espace de l'éjection latérale lorsque le moteur tourne !!!

I. CONSIGNES GÉNÉRALES DE FONCTIONNEMENT ET DE SÉCURITÉ

• Lisez attentivement ces consignes. Familiarisez-vous bien avec la manipulation et l'utilisation correcte de l'appareil.
• Maintenez les mains et les pieds à une distance de sécurité des parties en rotations de la tondeuse. Respectez une distance de sécurité du pot d'échappement de l'appareil. Avertissement – ne touchez pas les parties rotatives de l'appareil.
• L'appareil peut être manipulé uniquement par des personnes connaissant les consignes de fonctionnement et de sécurité.
• Avant de commencer le travail, inspectez minutieusement la surface à tondre et retirez tout objet susceptible d'être éjecté par la tondeuse.
• N'utilisez jamais la tondeuse à proximité des personnes, en particuliers des enfants ou animaux.
• Portez toujours lors de la tonte des chaussures solides et un pantalon long. Ne manipulez jamais l'appareil pieds nus ou en sandales.
• Ne tirez jamais la tondeuse en arrière, si ce n'est pas nécessaire. Lorsque vous reculez, regardez toujours vers le bas et en arrière.
• N'utilisez pas la tondeuse lorsque les dispositifs de protection (capot de protection, bac de ramassage) sont endommagés.
• Utilisez uniquement des accessoires autorisés par le fabricant.
• Ne traversez jamais une route ou chemin de graviers avec le moteur en marche.

• Arrêtez le moteur et débranchez la bougie d'allumage,

  • Avant le desserrage des pièces bloquées ou le nettoyage de la goulotte d'éjection bouchée

• Avant le contrôle ou le nettoyage et avant toute intervention sur la tondeuse
  o Après l'accrochage d'un corps étranger : contrôlez si la tondeuse n'est pas endommagée et effectuez les réparations nécessaires avant de la redémarrer.
  o Si la tondeuse vibre anormalement après le démarrage, contrôlez la immédiatement pour éliminer toute panne

- Avant de retirer le bac de ramassage, attendez que les lames s'arrêtent complètement.

• Tondez uniquement à la lumière du jour ou avec un éclairage adéquat.

• Ne faites jamais fonctionner l'appareil après avoir consommé de l'alcool ou des drogues.

• Ne faites jamais fonctionner l'appareil sur l'herbe mouillée. Une stabilité insuffisante du corps peut provoquer un glissement. Maintenez fermement la poignée et déplacez-vous lentement, ne courez pas.

• Avant de démarrer le moteur, desserrez l'embryage d'entraînement des roues.
• Si l'amortisseur de bruit est endommagé, remplacez-le.
• Portez lors du fonctionnement de la tondeuse des lunettes de protection.
• Supprimez les obstacles, tels que pierres, branches, etc.
• Surveillez le terrain. L'herbe haute peut cacher des trous, ornières et divers obstacles.
• Ne tondez pas à proximité des fossés et pentes. Vous pourriez perdre l'équilibre sur une pente abrupte.
• N'utilisez pas l'appareil sur un terrain très abrupte.
• Prenez en considération le fait que l'utilisateur est responsable des blessures ou dangers des personnes et biens.
• Soyez vigilants et arrêtez l'appareil lorsque des enfants sont présents sur la surface à tondre.
• Lorsque vous tondez sur une pente, tondez par rapport à la ligne de niveau, jamais en montant ou descendant.
• Ne laissez jamais manipuler la tondeuse par une personne ignorant ces consignes. L'âge de l'utilisateur peut être limité par les règlements locaux.
  • AVERTISSEMENT — l'essence est très inflammable.

o Stockez le combustible dans des récipients prévus à cet effet.
o Ravitaillez en combustible uniquement à l'extérieur, ne fumez pas lors du ravitaillement.
o Ravitaillez en combustible avant de démarrer l'appareil. Ne retirez jamais le bouchon et ne ravitaillez jamais lorsque le moteur est en marche ou chaud.
Si l'essence déborde, n'essayez pas de démarrer la tondeuse, retirez-la de l'endroit contaminé pour éviter la formation d'une source inflammable (formation de vapeurs d'essence).
- Vissez toujours correctement le bouchon du réservoir à combustible.

- Avant d'utiliser l'appareil, contrôlez visuellement l'endommagement éventuel ou l'usure des lames et des vis de fixation et du dispositif de coupe de la tondeuse Remplacez les lames endommagées ou usées ainsi que les écrous en sets, pour éviter le déséquilibrage de l'appareil. Ne retirez pas et ne remplacez pas les éléments de sécurité. Contrôlez régulièrement leur fonctionnement parfait.

• Maintenez l'appareil toujours propre, sans herbe, feuilles ou autres impuretés. Séchez toujours l'huile ou l'essence écoulée. Avant de ranger la tondeuse, laissez la refroidir.
• Soyez particulièrement vigilants lors du changement de la direction.
• Ne réglez jamais la hauteur des roues lorsque le moteur est en marche.
• Le fonctionnement de l'appareil peut engendrer l'endommagement ou l'usure des pièces mobiles de la tondeuse ou l'éjection de divers objets. Par conséquent, contrôlez régulièrement ces pièces et remplacez-les si nécessaire par des pièces recommandées par le fabricant.
• La lame est très tranchante. Danger de blessures! Soyez particulièrement prudents lors de l'entretien des lames, portez des gants de protection ou emballez les arêtes.
• Ne modifiez pas le réglage de base du moteur et évitez de le surcharger.
• Soyez particulièrement prudents lorsque vous retournez la tondeuse ou lorsque vous la tirez vers vous.
• Si vous devez incliner ou soulever la tondeuse, bloquez les lames (lors du transport, par exemple), ou si vous déplacez la tondeuse d'une surface vers une autre, arrêtez la lame.

• Avant le démarrage, dégagez les lames et les embrayages du moteur.

• Démarrez prudemment le moteur en respectant les consignes et maintenez les pieds à une distance de sécurité des lames.

• N'inclinez pas la tondeuse lors du démarrage, hormis les cas où l'inclinaison est nécessaire. Dans ce cas, ne l'inclinez pas plus que nécessaire et ne soulevez que le côté plus éloigné de votre corps.
• Ne démarrez pas le moteur si vous vous trouvez devant la goulotte d'éjection.
• Ne levez jamais la tondeuse et ne la transportez pas avec le moteur en marche.
• Lors de l'arrêt du moteur, réduisez le réglage du frein. Si le moteur est équipé d'un clapet de fermeture, arrêtez l'amenée d'essence après la tonte.
• Si vous utilisez le siège tracté accessoire, roulez lentement.

⚠️ Tous les travaux de montage et d'entretien doivent être effectués uniquement avec le moteur arrêté !

Avant le montage ou la première mise en marche de la tondeuse, veuillez lire entièrement le mode d'emploi.

IMPORTANT : La tondeuse est livrée sans huile et sans essence.

DÉBALLAGE DE LA TONDEUSE

Retirez la tondeuse de l'emballage et contrôlez si l'emballage ne contient pas de pièces libres.

Montage des roues (fig. 5 a-f)

Montez les roues sur la tondeuse selon les images 5 a-f.

Respectez l'ordre de l'anneau de distancement sur les deux côtés (fig. 5d)

Veillez à ce que les vis étoilées soient correctement serrées (autobloquant).

Montage du sac de ramassage (fig. 2) (fig. 3) (fig. 4)

1. Sortez le sac de ramassage, le cadre correspondant et la pièce en plastique de l'emballage (fig. 2).
2. Placez le cadre dans le sac de ramassage et veillez à ce que le raccord sur le cadre se trouve hors de sac de ramassage (fig. 3).
   3.Fixez le sac de ramassage sur le cadre (fig. 4).

Assemblage – poignée

IMPORTANT : Montez la poignée avec précaution pour éviter le pincement ou l'endommagement des câbles.

1. Montez la poignée jusqu'à ce qu'elle s'engage dans la position de travail.
2. Retirez l'emballage de protection, levez la partie supérieure de la poignée et assemblez-la avec la partie inférieure. Serrez les vis de blocage sur les deux côtés de la poignée.
3. Retirez l'emballage de protection de la poignée.

Manette de fonctionnement (arrêt automatique) (12) – lors du démarrage, poussez la manette vers la poignée. Si vous souhaitez arrêter le moteur, relâchez la manette. Levier d'entraînement (13) s'utilise lorsque vous souhaitez que la tondeuse avance.

Domaines d'utilisation

1. Mulchage

Lorsque le coin de mulchage est inséré (voir image et article „Modification en mulchage“), l'herbe n'est pas éjectée mais broyée par les lames. Elle reste sur la surface pour fertiliser le gazon.

2. Tonte et ramassage

L'herbe s'accumule dans le bac de ramassage (l'herbe humide ou mouillée réduit la capacité du bac). Pour fixer le bac sur la tondeuse, soulevez la plaque de couverture et accrochez le bac de ramassage.

3. Tonte (sans bac de ramassage)

L'herbe tondue est éjectée en lignes.

4. Tonte (éjection latérale)

Le gazon coupé se dépose en bandes sur les côtés de la machine. Desserrer la vis (figure 1/15), retirer l'éjection latérale et resserrer ensuite la vis (figure 1/15) (figure 5)

1. Le montage et le démontage des accessoires doivent être réalisés avec le moteur arrêté.

2. Retirez le bac de ramassage, insérez le coin de mulchage dans la goulotte d'éjection et bloquez-le en dirigeant le coin de mulchage (1) contre les deux orifices (2) situés dans la

partie inférieure et en les immobilisant par le crochet autobloquant (3).

1. Assurez-vous que le coin de mulchage est solidement monté après la modification.

2. Attention !!! Utilisez uniquement l'équipement d'origine du fabricant.

5. Démontage

Appuyez au centre avec votre pouce (3), desserrez et déportez le coin vers le bas.

Si la tondeuse se bouche pendant le mulchage, réduisez la vitesse de déplacement de façon à prolonger le broyage de l'herbe par les lames et son étalement sur le gazon. N'essayez jamais de retirer l'herbe accumulée à main nue.

COMMANDE DE L'ENTRAÎNEMENT

La commande du déplacement automoteur s'effectue comme suit : poussez la manette de fonctionnement (manette d'arrêt automatique) (12) vers la poignée et poussez en même temps le levier d'entraînement (13) vers la poignée. L'arrêt du mouvement en avant s'effectue en desserrant le levier d'entraînement (13).

Le réglage des roues s'effectue en fonction de la hauteur de coupe souhaitée. Réglez la hauteur souhaitée à l'aide de la manette (8). Pour la plupart des tondeuses, la position centrale est optimale.

RAVITAILLEZ EN HUILE AVANT LE DÉMARRAGE

Avant toute utilisation, contrôlez le niveau d'huile. Si nécessaire, ravitaillez en huile (Huile de moteur 500ml SAE30).

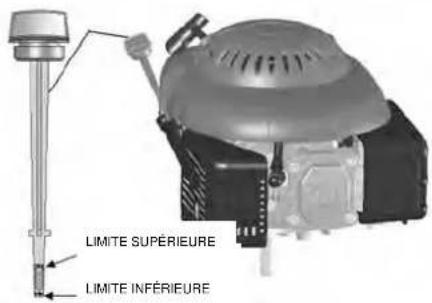

CAPOT DE L'ENTONNOIR D'HUILE - JAUGE D'HUILE

La tondeuse est livrée sans huile.

AVERTISSEMENT : Veillez à ne pas surcharger le moteur en huile, ceci provoquerait la formation de fumée lors du démarrage.

1. Assurez-vous que la tondeuse repose sur une surface droite.
2. Retirez le bouchon du réservoir d'huile.
3. Insérez la jauge d'huile et fixez-la.

IMPORTANT :

• Le niveau d'huile doit être contrôlé avant chaque utilisation. En cas de besoin, versez l'huile jusqu'au repère situé sur la jauge d'huile.
• Remplacez l'huile après 25 heures de fonctionnement ou à chaque saison. Le travail dans un environnement poussièreux ou sale peut nécessiter un remplacement d'huile plus fréquent. Voir "REMPLACEMENT D'HUILE" dans l'article Entretien de ce mode d'emploi (SAE 30).

RAVITAILLEMENT EN COMBUSTIBLE (essence sans plomb)

- Le combustible est versé dans l'orifice de remplissage du réservoir. Veillez à ne pas faire déborder l'essence. Utilisez de l'essence habituelle – essence sans plomb pure. Ne mélangez pas l'essence et l'huile. Achetez toujours une quantité d'essence adéquate de façon à l'utiliser dans les 30 jours.

AVERTISSEMENT : Essuyez l'huile ou l'essence ersée. Ne les stockez pas, ne les versez pas et ne les sez pas à proximité du feu ouvert.

AVERTISSEMENT : Les combustibles enrichis en alcool (essence-alcool) ou les combustibles contenant de l'éthanol ou le méthanol peuvent attirer l'humidité et former l'acide. Lors d'un stockage prolongé, l'essence pure peut ainsi endommager le circuit d'alimentation du moteur. Pour éviter les problèmes de moteur après un stockage prolongé de plus de 30 jours, videz le circuit d'alimentation. Videz le réservoir de combustible, démarrez le moteur et laissez-le tournez jusqu'à ce que le circuit d'alimentation et le carburateur soient complètement vides. À chaque saison, versez du carburant frais. Voir également consignes de stockage. Ne versez jamais dans le réservoir de carburant des produits de nettoyage dans le but de nettoyer le moteur ou le carburant. Vous pouvez provoquer des dommages irrémédiables du moteur.

DÉMARRAGE DU MOTEUR

Assurez vous avant le démarrage que la bougie d'allumage se trouve à sa place et que l'appareil contient une quantité suffisante d'huile et d'essence.

AVERTISSEMENT : Le moteur peut fumer lors du premier démarrage en raison de la pellicule d'huile de protection sur la surface du moteur. Ceci est tout à fait normal.

Démarrage du moteur avec le câble:

1. Appuyer 3 fois sur la pompe primaire (figure 1/14) !!!
2. Poussez la manette de fonctionnement (manette d'arrêt automatique) (12) vers la poignée (1)
3. Maintenez la manette de fonctionnement (manette d'arrêt automatique) (12) dans cette position et tirez lentement sur la corde de démarrage (10), jusqu'à ce que vous ressentiez une légère résistance, tirez ensuite fermement sur la corde jusqu'à ce que le moteur démarre.

AVERTISSEMENT : Lorsqu'il fait froid ou après une inutilisation prolongée de l'appareil, il peut être nécessaire de répéter plusieurs fois les premières étapes.

Démarrage du moteur avec E-Starter:

1. Poussez la manette de fonctionnement (manette d'arrêt automatique) (12) vers la poignée (1)
2. Clé de la tour et attendre que le moteur s'enflamme.

ARRÊT DU MOTEUR

- Pour arrêter le moteur, relâchez la manette de service (manette d'arrêt automatique) (12).

AVERTISSEMENT ! Après l'arrêt du moteur, la lame continue à tournez quelques secondes. Si vous devez laisser la tondeuse sans surveillance, débranchez la broche de la bougie d'allumage.

Conseils importants pour la tonte du gazon !!!

• Dans certaines conditions, par exemple, lorsque l'herbe est très haute, il sera peut-être nécessaire d'augmenter la hauteur de coupe pour réduire l'effort lors de la poussée de la tondeuse, éviter la surcharge du moteur et l'accumulation d'herbe dans la tondeuse. Il sera peut-être également nécessaire de réduire la vitesse de déplacement de la tondeuse et/ou de tondre à plusieurs reprises.
• Si la tonte est très difficile, il conviendra de réduire la vitesse de déplacement et la prise de la tondeuse.
• Il est nécessaire de nettoyer régulièrement le bac de ramassage pour éviter que les orifices de ventilation ne se bouchent. Nettoyez régulièrement le bac de ramassage à l'eau et laissez-le sécher avant de l'utiliser.
• Maintenez la partie supérieure du moteur à l'endroit de starter toujours propre. Ceci permet d'améliorer la circulation d'air et d'augmenter la durée de vie du moteur.
• Tondez uniquement lorsque le temps est sec.
• Maintenez les lames toujours affûtées.

ENTRETIEN

IMPORTANT – Un entretien régulier est indispensable pour assurer la fiabilité constante du fonctionnement et le maintien de la puissance initiale de l'appareil.

1) Serrez toutes les vis et écrous pour assurer le parfait état de fonctionnement. Un entretien régulier est nécessaire au fonctionnement sûr et sans problème.
2) Ne rangez jamais l'appareil contenant du carburant dans une pièce fermée, car les vapeurs de carburant peuvent s'enflammer.
3) Avant de ranger l'appareil dans une pièce fermée, laissez-le refroidir et videz le carburant.
4) Pour minimiser le risque d'incendie, maintenez le moteur, le pot d'échappement et le réservoir

d'essence propres et sans traces d'herbe, de feuilles ou de graisses. Ne stockez pas l'herbe tondue au même endroit que la tondeuse.

5) Pour des raisons de sécurité, évitez l'utilisation de l'appareil si ses pièces sont endommagées ou usées. Remplacez les pièces défectueuses par des neuves, ne les réparez pas. Utilisez uniquement des pièces détachées d'origine et des lames d'origine.
Les pièces dont la qualité est inférieure à la qualité recommandée peuvent endommager l'appareil et représenter un danger pour votre sécurité.
6) Si vous devez vidanger le réservoir de carburant, faites-le à l'extérieur et lorsque le moteur est froid.
7) Lors du montage et du réglage des lames, portez des gants de protection solides.
8) Après l'affûtage des lames, contrôlez le sens de rotation des lames et leur équilibre.
9) Contrôlez régulièrement si le capot à fermeture automatique et le bac de ramassage ne sont pas usés ou encrassés.
10) Lorsque vous devez transporter l'appareil, le manipuler ou l'incliner, portez des gants de sécurité.

Saisissez l'appareil aux endroits assurant un maintient sûr. Prenez en considération le poids de l'appareil et sa répartition.

NETTOYAGE

Avant toute utilisation, nettoyez soigneusement l'appareil à l'eau, retirez l'herbe et la boue de l'intérieur, pour éviter que les impuretés ne sèchent à l'intérieur de l'appareil et les problèmes lors du prochain démarrage.

La peinture à l'intérieur du carter peut s'écailler au fil du temps. Pour éviter la corrosion consécutive de l'appareil, traitez les endroits écaillés par un produit anticorrosion.

Une à deux fois par an, retirez le capot de la boîte de transmission et nettoyez l'espace entre les poulies et les courroies d'entraînement à l'aide d'une brosse ou de l'air comprimé.

Une fois par saison, nettoyez l'intérieur des roues d'entraînement. Démontez les deux roues. Débarrassez les roues dentées et les bords de l'herbe et des impuretés en utilisant de l'air comprimé ou une brosse.

DÉMONTAGE DE LA LAME

Pour nettoyage / affûtage / remplacement

Attention !!! Avant le démontage, il est nécessaire de débrancher d'abord la broche de la bougie d'allumage.

Lors du démontage des lames, desserrez la vis.

Rassemblez les éléments selon l'image. Serrez les vis. Le moment de torsion s'élève à 40 Nm. Lorsque vous remplacez les lames, vous devriez également remplacer la vis.

REEMPLACEMENT D'HUILE

La vis de purge se trouve sous le moteur. Préparez un récipient pour recueillir l'huile et démontez la vis. Après l'écoulement de l'huile, remettez une nouvelle vis avec rondelle et essuyez les restes d'huile.

Versez l'huile SAE30 dans le réservoir. Mesurez le niveau d'huile à l'aide d'une jauge propre. L'huile doit attendre le niveau entre les repères min. et max. marqués sur la jauge. Faites attention à ne pas faire déborder le réservoir.

Démarrez le moteur et laissez-le tournez quelques instants. Arrêtez-le, attendez une minute et mesurez le niveau d'huile. Si nécessaire, complétez le réservoir.

Après le refroidissement du moteur, démontez la bougie d'allumage à l'aide de la clé fournie, nettoyez-la à l'aide d'une brosse métallique et réglez la distance à l'aide d'un calibre d'épaisseur à 0.75 mm (0.030"). Remettez ensuite la bougie d'allumage. Veillez à ne pas trop la serrer (alternativement : (Bosch WR 7 DC); (NGK BPR 6 ES))

Desserrez le couvercle du filtre à air et démontez l'élément de filtration en mousse. Remettez le couvercle du filtre pour éviter le passage de corps étrangers dans l'orifice d'aspiration.

VIDAGE DU RÉSERVOIR DE CARBURANT ET DU CARBURATEUR

Placez sous le carburateur un récipient convenant au

stockage de l'essence. Pour éviter de déverser l'essence, utilisez un entonnoir.

Démontez la vis de purge et placez la tige du robinet à essence dans la position ON.

Après le vidage du réservoir de carburant, replacez la vis de purge avec l'anneau d'étanchéité. Serrez la vis.

BATTERIE

La batterie est chargée pendant le fonctionnement de la tonte. Si nécessaire, doit être rechargée avec un chargeur externe.

Comme chaque pile elle-même entlad après un certain temps, doivent être régulièrement rechargé la batterie. Charger les batteries en conformité avec un chargeur approprié pour les batteries gel.

RANGEMENT

L'essence ne doit pas rester dans le réservoir de carbruant plus de 1 mois. Nettoyez régulièrement la tondeuse et rangez-la dans une pièce sèche et fermée.

ENVIRONNEMENT

Pour protégez l'environnement, portez une attention particulière aux points suivants :

• Utilisez toujours de l'essence sans plomb pure.
• Pour éviter de renverser le carburant lors du ravitaillement, utilisez toujours un entonnoir et/ou une burette avec régulation.
• Ne remplissez pas le réservoir à ras bord.
• Ne faites pas déborder l'huile de moteur.

• Lors du remplacement de l'huile, assurez-vous que l'huile usée sera liquidée en conformité avec les règlements. Évitez le déversement d'huile.

• Ne jetez pas les filtres à huile dans les déchets communaux, déposez-les dans un centre de ramassage correspondant.

• Remplacez l'amortisseur de bruit lorsqu'il est endommagé. Lors des réparations, utilisez uniquement des pièces détachées d'origine.
• Confiez le réglage du carburateur à un spécialiste.
• Nettoyez le filtre conformément aux instructions.
• À la fin de vie de la tondeuse, il est recommandé de la remettre au vendeur pour assurer sa liquidation en conformité avec les règlements.
• Contrôlez régulièrement le degré d'usure et l'état technique de la tondeuse.

ENTRETIEN

Les pièces détachées d'origine sont disponibles auprès de votre vendeur ou notre service après-vente. Il est recommandé de confier l'entretien annuel et le contrôle des éléments de sécurité à un atelier de réparations agréé. Pour l'entretien et la commande de pièces détachées, veuillez contacter votre vendeur

PLAN D'ENTRETIEN

INTERVALLE D'ENTRETIEN RÉGULIER (4)		Avant chaque utilisati on	Une fois par mois ou	Tous les 3 mois ou	1x tous les 6 mois ou	Une fois par an ou	Une fois tous les deux ans ou
Entretien nécessaire le mois indiqué ou à la fin des heures de fonctionnement indiquées – en fonction de la situation.			5 h	25 h	50 h	100 h	250 h
Huile de moteur (SAE 30)	contrôler	O
	remplacer		O		O(2)
Filtre à air contrôler		O
	remplacer			O
Bougie d'allumage	contrôler nettoyer					O
	remplacer						O
Batterie	contrôler bzw. nachladen			O

DIAGNOSTIQUE DES PANNES

MOTEUR NE DÉMARRE PAS	Cause probable Solution
1. Contrôle du carburant	Quantité de carburant insuffisante	Compléter le carburant.
	Mauvais carburant, rangement de l'appareil sans vidange du réservoir d'essence, type d'essence incorrect.	Vider le réservoir de carburant et le carburateur. Ravitailler en essence fraîche.
2. Contrôle de la bougie d'allumage	Bougie d'allumage mauvaise, encrassée ou mal réglée.	Remplacer la bougie d'allumage (P-8).
	Bougie d'allumage souillée par l'essence (moteur noyé).	Sécher la bougie et remettre.
3. Faites réparer le moteur après du vendeur ou reportez-vous au mode d'emploi.	Filtre à carburant bouché, mauvais réglage du carburateur ou de l'allumage, soupapes collées, etc.	Remplacez les pièces défectueuses ou (si nécessaire) réparez-les.
4. Mouvement en avant défectueux	Tirage trop long.	Modifier le réglage du tirage.
5. Herbe n'est pas ramassée.	Canal bouché, bac de ramassage rempli, herbe trop mouillée.	Nettoyer la goulotte d'éjection, vider le bac de ramassage, tondre lorsque le temps est sec.
6. E-Start sans fonction	Manette de fonctionnement (arrêt automatique) n'est pas actionné, La batterie est vide, Batterie faible charge (inférieure à 11 V)	Manette de fonctionnement (arrêt automatique) appuyez sur, Batterie de recharge, Remplacer la pile

Candela d'accensione
