MODE D'EMPLOI LC13PVHY ELM LEBLANC
Notice d'installation et d'emploi
Chauffe-bains instantané à gaz à puissance variable sans veilleuse permanente
Sommaire
page
page
1. Caracteristiques
1.1 Caracteristiques de la gamme 2
1.2 Description des appareils 2
1.3 Accessoires de raccordement 2
1.4 Codification 2
1.5 Cotes d'encombrement 3
1.6 Schéma de fonctionnement 4
1.7 Schema electrique.. 5
1.8 Caracteristiques techniques 5
2. Regles d'installation
2.1 Lieu d'installation 6
2.2 Réglements 6
2.3 Raccordement en eau 6
2.4 Raccordement en gaz 7
2.5 Fonctionnement de la turbine Hydropower 7
2.6Evacuation des produits de combustion 7
2.7Mise en service 7
3. Utilisation et entretien
3.1 Fonctionnement 8
3.2 Reglage de la tempereature d'eau chaude 8
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T) 8
3.4 Reglage gaz du chauffe-bain 8
3.5 Entretien 8
3.6 Changement de gaz 9
3.7 Procedure de vidange (mise hors gel de l'appareil) .. 9
3.8Dysfonctionnements et solutions 10
1. Caractéristiques
1.1 Caracteristiques de la gamme
CE 0464
| MODELE | LC 10 PV HY | LC 13 PV HY | LC 16 PV HY |
| NUMERO | CE 0464 BM 0007 | ||
| CATEGORIES | II 2E+3+ | ||
| TYPE | B11BS | ||
| PUISSANCE UTILE | 7 à 17,4 kW | 7 à 22,6 kW | 7 à 27,6 kW |
1.2 Description des apparecs
Les apparêls sont munis d'un allumage électronique commandé par un commutateur couple à une valve eau.
Sécurité assurée par:
- une electrode d'ionisation ne permettant pas le passage du gaz vers le brûleur en cas d'absence de la flamme à l'allumage.
- un dispositif de contrôle des gaz brûlés (S.P.O.T.T) qui contrôle l'évacuation des produits de combustion.
Le brûleur de la veilleuse non-permanente ne fonctionne que pendant la durée qui s'écoule entre l'ouverture du robinet d'eau et l'allumage du brûleur principal. L'absence de flamme de la veilleuse sansuisage permét de faire des économies par rapport aux apparêls classiques.
Le corps de chauffe est en cuivre. La valve eau est fabriquée en polyamide renforcée, avec de la fibre de verre entièrement recyclable.
Le réglage automatique du débit d'eau permet un débit constant en cas de variations de pression du réseau d'eau froide. Les chauffe-bains peuvent fonctionner même avec des faibles pressions d'eau du réseau.
La puissance varie en fonction du débit d'eau auuisage.
1.3 Accessoires de raccordement
LaPOCHETTE « accessoires »compend:
- Gabarit de pose pour apparéil LC 10 PVHY / LC 13 PVHY et LC 16 PVHY
- un coude 1 / 2 eau chaude + joints
- un robinet d'eau froide + joints
- un tube flexible eau froide + joints
- un robinet de gaz + joint
- un tube de gaz + joints
- un raccord gaz 1 / 2'' 3 / 4'' + joints
1.4 Codification
| Chauffe-bains | Débit Δt 25°C | Equipement | Type de gaz |
| LC10PVHY-N | 10l/min | sans mélangeur | naturel |
| LC10PVHY-B | 10l/min | sans mélangeur | butane/propane |
| LM13PVHY-N | 13l/min | sans mélangeur | naturel |
| LM13PVHY-B | 13l/min | sans mélangeur | butane/propane |
| LM16PVHY-N | 16l/min | sans mélangeur | naturel |
| LM16PVHY-B | 16l/min | sans mélangeur | butane/propane |
PV : Puissance variable

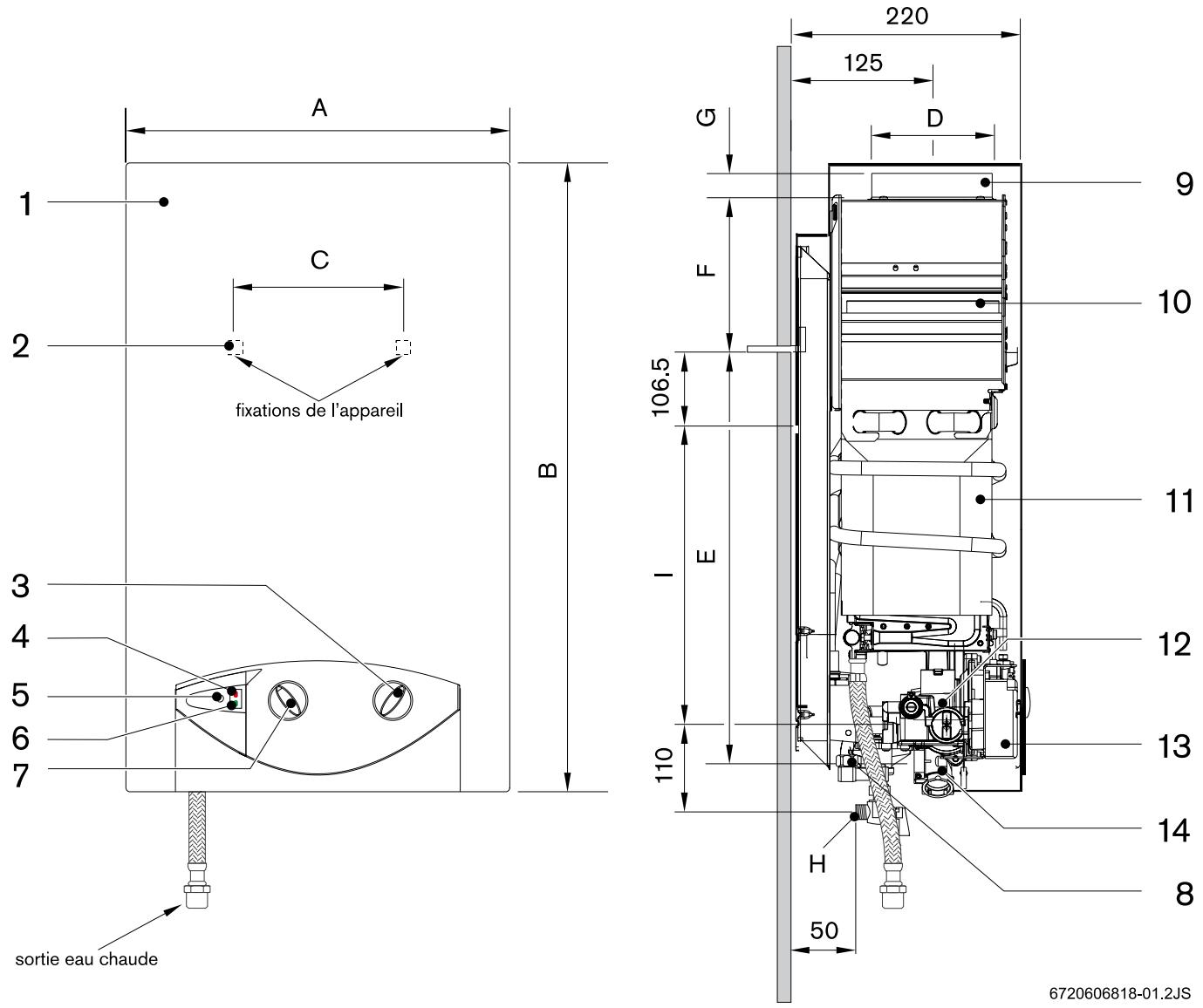

Fig. 2
| Cotes des Chauffe-bains | A | B | C | D*Ø | E | F | G | I | Raccords eau | Raccords gaz (H) | Poids net | Poids en service |
| LC 10 PVHY | 310 | 580 | 228 | 110 | 463 | 60 | 25 | 323 | 1/2" | 1/2" | 12 | 13 |
| LC 13 PVHY | 350 | 655 | 228 | 125 | 510 | 95 | 30 | 361 | 1/2" | 1/2" | 14 | 15 |
| LC 16 PVHY | 425 | 655 | 334 | 125 | 540 | 65 | 30 | 392 | 1/2" | 1/2" | 16 | 17 |
- Diamètre sortie collerette
1 Habillage
2 Pattes de fixation de l'appareil
3 Sélecteur de température/débit d'eau
4 Témoin de dysfonctionnement ou arrêt du brûleur
5 Interrupteur
6 Témoin de fonctionnement du brûleur
7 Selecteur de puissance
8 Raccordement gaz
9 Collerette de raccordement de la buse coupe-tirage
10 Buse coupe-tirage
11 Corps de chauffe en cuivre
12 Bloc gaz aluminium
13 Boitier de commande
14 Valve eau en polyamide

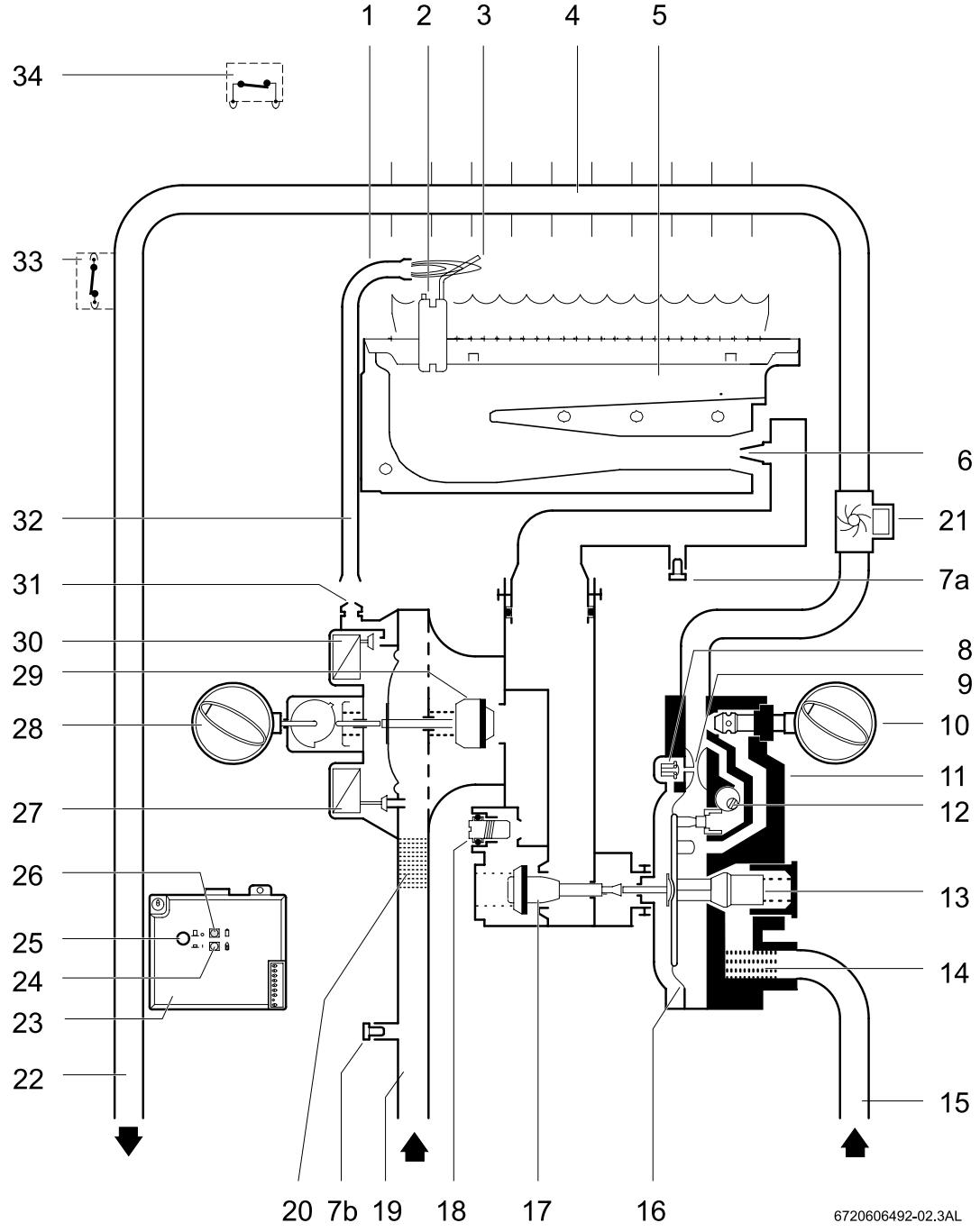

Fig. 3
1 Veilleuse
2 Electrode d'allumage
3 Electrode d'ionisation
4 Corps de chauffe
5 Brûleur
6Injecteur de bruleur
7a Prise de pression (bruleur)
7b Prise de pression (arrivée gaz)
8 Ralentisseur d'allumage
9 Venturi
10 Selecteur de température/débit d'eau
11 Valve eau
12 Vis de réglage du début d'eau minimum
13 Régulateur de débit d'eau
14 Filtre d'arrivee eau
15 Arrivée eau froide
16 Membrane eau
17 Valve gaz modulante
18 Vis de réglage
19 Tube d'arrivee gaz
20 Filtre gaz
21 Turbine Hydropower
22 Sortie eau chaude
23 Boitier électronique
24 Témoin de fonctionnement du brûleur
25 Interrupteur
26 Témoin de dysfonctionement ou arret du bruleur
27 Servo électrovanne
28 Sellector de puissance
29 Valve gaz
30 Electrovanne veilleuse
31Injecteur gaz veilleuse
32 Tube veilleuse
33 Thermostat limiteur de tempéature
34 Thermostat S.P.O.T.T.

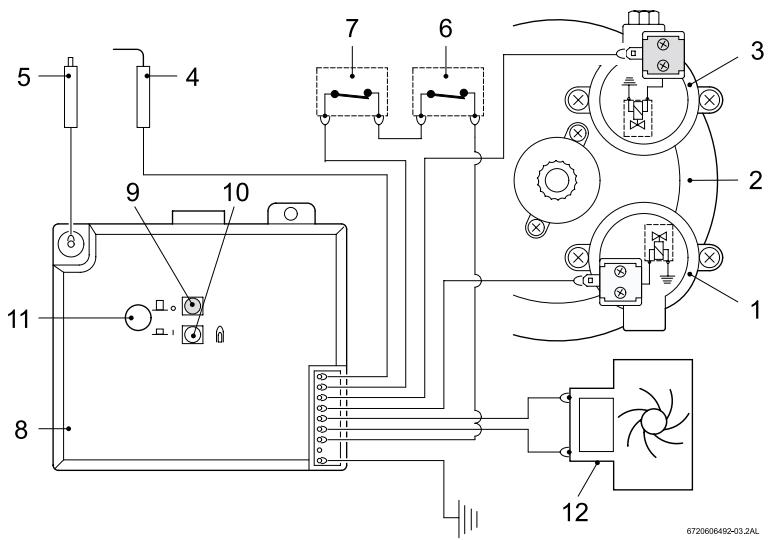

1.7 Schéma électrique
1 Servo électrovanne
2 Valve pneumatique
3 Electrovanne veilleuse
4 Electrode d'ionisation
5 Electrode d'allumage
6 S.P.O.T.T.
7 Thermostat limiteur de tempéature sanitaire
8 Boitier électronique
9 Témoin de dysfonctionement/arrêt du brûleur
10 Témoin de fonctionnement du brûleur
11 Interrupteur
12 Turbine Hydropower
Fig. 4
1.8 Caracteristiques techniques
| Caracteristique techniques | Symbole | Unité de mesure | LC 10 HY | LC 13 HY | LC 16 HY | |
| Puisance et débit thermique* | Puisance utile nominale | Pn | kW | 17.4 | 22.6 | 27.6 |
| Puisance utile minimale | Pmin | kW | 7.0 | 7.0 | 7.0 | |
| Plage de réglage de la puissance utile nominale | kW | 7.0 - 17.4 | 7.0 - 22.6 | 7.0 - 27.6 | ||
| Débit nominal | Qn | kW | 20.0 | 26.3 | 32.1 | |
| Débit minimal | Qmin | kW | 8.1 | 8.1 | 8.1 | |
| Pression gaz à l'entrée de l'apparitie* | Gaz Naturel H - 2E+ | G20 | mbar | 20 | 20 | 20 |
| Gaz Naturel H - 2E+ | G25 | mbar | 25 | 25 | 25 | |
| Butane - 3+ | G30 | mbar | 28/30 | 28/30 | 28/30 | |
| Propane - 3+ | G31 | mbar | 37 | 37 | 37 | |
| Débit gaz à Qn* | Gaz Naturel H - 2E+ | G20 | m³/h | 2.1 | 2.8 | 3.4 |
| Gaz Naturel H - 2E+ | G25 | m³/h | 2.5 | 3.2 | 4.0 | |
| Butane - 3+ | G30 | kg/h | 1.6 | 2.0 | 2.5 | |
| Propane - 3+ | G31 | kg/h | 1.6 | 2.0 | 2.5 | |
| Donnée technique eau** | Pression maximale** | pw | bar | 12 | 12 | 12 |
| Avec la manette tournée à fond dans le sens des aiguilles d'une montre | ||||||
| Débit d'eau a Δt 55 °C | l/min | 2 - 5.0 | 2 - 6.5 | 2 - 8.0 | ||
| Pressure minimale | Pwmin | bar | 0.35 | 0.35 | 0.45 | |
| Avec la manette tournée à fond dans le sens inverse des aiguilles d'une montre | ||||||
| Débit d'eau a Δt 25 °C | l/min | 4 - 10 | 4 - 13 | 4 - 16 | ||
| Débit massique des produits de combustion | Pression des produits de combustion | mbar | 0.015 | 0.015 | 0.015 | |
| Débit massique*** | g/s | 12 | 16.9 | 20 | ||
| Température*** | °C | 170 | 170 | 180 |
- Débit gaz à 15°C - 1013 mbar/sec : Gaz Naturel: G20 34.02 MJ/m³ (9.5 kWh/m³)
G25 29.25 MJ/m³ (8.1 kWh/m³)
Gaz Butane 45.65 MJ/kg (12.7 kWh/kg)
Gaz Propane 46.34 MJ/kg (12.9 kWh/kg)
** Limitation des effets d'expansion de l'eau
*** Valeurs relevées en amont du S.P.O.T.T. à Pn
2. Regles d'installation
2.1 Lieu d'installation
- Installer le chauffe-bain dans un local aéré pour éviter la corrosion. L'air de combustion doit être exempt de matières agressives.
Sont réputés être corrosifs: les hydrocarbures halogenés contenant des composés de chlore et de fluor que l'on trouve, par exemple, dans les dissolvants, les colorants, les colles, les gaz de propulsion et les détergents. - La température maximale des surfaces, à l'exception du conduit de sortie des fumées, est inférieure à 86^ .
- il n'est pas recommandé d'utiliser ce type d'appareil avec une pression inférieure à 0.5 bar.
Important:
La distance minimale conseillée par rapport au mur pour les cotés de l'appareil est de 2 cm. L'appareil ne doit pas être installé sur une paroi inflammable.
L'appareil doit être installé dans un local où la température ambiente est supérieure à 0^ .
Mise en place
- Retirer le sélecteur de température et le sélecteur de puissance.
- Tirer simultanément vers le haut et vers soi l'habillage.
- Mettre les goujons et les pitons sur le mur.
- Fixer l'appareil.
Veillez à ne pas provoquer d'étranglement sur les flexibles au cours du montage.
Rappel: le rayon de courbure du flexible ne doit pas etre inférieur a 35 mm.
2.2 Réglementations
Ces apparèils doivent obligatoirement être reliés à un conduit d'évacuation emboîté à l'intérieur de la sortie du chauffebain.
Ils ne doivent pas être raccordés à un conduit déjà utilisé par un autre apparéil (hotte aspirante par exemple).
Collerette de sortie:
- 110 mm pour le LC 10 PVHY,
- Ø 125 mm pour les LC 13PVHY/16PVHY.
Arrêté du 2 août 1977.
II. - Un apparéil de production d'eau chaude non raccordé ne doit enaucun cas être installé dans une salle de bains, dans une salle de douches, dans une chambre à coucher, dans une salle deSEDjour ou dans une piece en communication avec ces pieces par une ouverture permanente autre que cette prévue pour l'amèenne d'air en partie basse. Cet apparéil ne peut pas'être installé dans un local dans lequel la sortie des produits de combustion a lieu par ventilation mécanique contrôlee.
Un local ne doit pas contenir plus d'un apparéil de production d'eau chaude non raccordé. Un apparéil de production d'eau chaude non raccordé ne doit pas desservir des recipients de plus de 50 litres de capacité, notamment ni bac à laver, ni baignoire. Il ne doit pas desservir plus de trois postes installés et ces trois postes ne peuvent être installés dans plus de deux pieces distinctes.
Arrêtés du 28 octobre 1993 modifiants l'arrêté du 2 août 1977.
- Le II de l'article 17 est complété par l'aléna suivant:
« Les restrictions de desserte énoncées ci-dessus sont
applicables aux douches, pour les installations ou pour les modifications d'installations concernant l'appareil de production d'eau chaude non raccordé, réalisées postérieurement au 31 décembre 1993. »
Bâtiments d'habitation:
Conditions réglementaires d'installation et d'entretien. L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes et règes de l'art en vigueur, notamment:
- Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur desBATiments d'habitation et de leurs dépendances.
-
Arrêtés du 23 novembre 1992 et du 28 octobre 1993
modifiants l'arrêté du 2 août 1977. -
Recommendations ATG B84.
- Norme DTU P 45-204: Installations de gaz (anciennement DTU n° 61-1 - Installation de gaz - Avril 1982 + additif n°1 juillet 1984).
Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public:
Prescriptions générales
- Pour tous les apparèils:
Article GZ: Installations aux gaz combustibles et hydrocarbures liquifiés.
- Ensuite, suivant l'usage:
Articles CH: chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et l'eau chaude sanitaire.
Articles GC: installations d'appareils de cuisson destinés à la restauration.
Prescriptions particulières à chaque type d'établissements reçvant du public (hôpitaux, magasins, etc ..).
Eneldom, le constructeur ne saurait ete tenu pour responsable si ces differentes prescriptions n'etaient pas respectees.

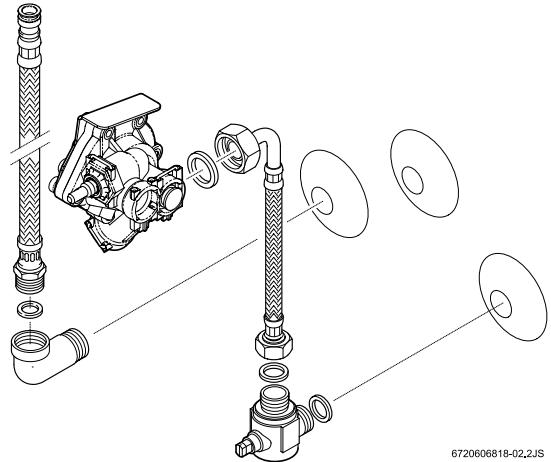

2.3 Raccordement en eau
- Avant d'effectuer les raccordements, il est nécessaire de purger l'installation; la présence de sables dans le circuit peut provoquer une baisse du début d'eau, voir, une obstruction totale.
- Vérifier que le filtré à eau est correctement mis en place.
- Effectuer un nettoyage périodique du filtré.
- Repérer les canalisations eau froide (à droite) et eau chaude (à gauche) pour éviter tout risque d'erreur de raccordement.
- Effectuer les raccordements eau sur le chauffe-bain.
Fig. 5
6720606818-02,2JS

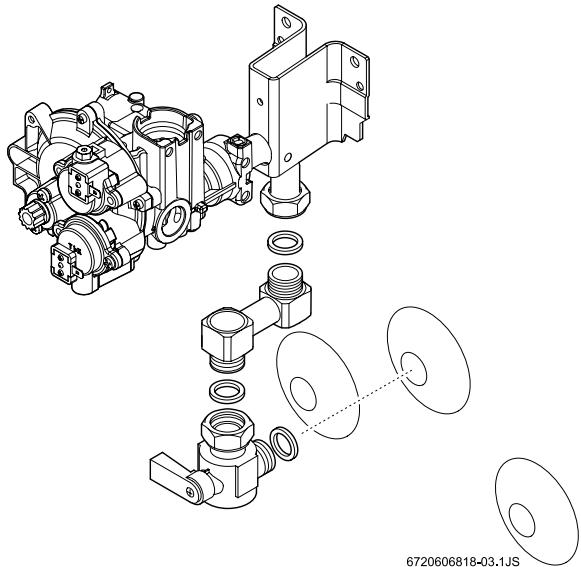

2.4 Raccordement en gaz
S'assurer que la tuyauterie gaz est parfaitement propre. Le diamètre de la canalisation d'alimentation doit correspondre à la reglementation en viqueur.
Fig. 6
2.5 Fonctionnement de la turbine Hydropower
La turbine Hydropower (générateur hydrodynamique) se trouve dans le circuit d'eau entre le groupe eau et la chambre de combustion. Le passage de l'eau entraine la rotation de la turbine. Cette rotation est transformée par un générateur en électricité qui alimente le boîtier électronique d'allumage et de contrôle de l'appareil.
La tension électricifique fournie par la turbine Hydropower est entre 1.1 et 1.7 V DC. Il n'est donc plus nécessaire d'utiliser des piles.
2.6 Evacuation des produits de combustion
Raccorder le conduit d'évacuation des gaz brûlés suivant la réglementation et les règes de l'art en vigueur.
Le conduit d'évacuation des produits de combustion doit avoir le diamètre de la collerette du coupe-tirage.
Il est très important que le conduit d'évacuation des gaz brûlés respecte aussi bien le diamètre de sortie de l'appareil que les dispositions et les réglementations existantes, pour garantir une parfaite évacuation.
Il est conseilé de prévoir un dispositif susceptible de recueillir les condensations de la cheminée.
Si la partie horizontale du conduit d'évacuation mesure moins de 1 mètre, celle-ci doit avoir une pente d'au moins 3% vers le haut.
2.7 Mise en service
- Ouvrir les robinets gaz et eau.
- Vérifier les serrages et l'étanchéité gaz et eau de toutes les canalisations et robinets.
- Mettre en fonctionnement le chauffe-bain.
Vérifiez le bon fonctionnement de la Sonde de contrôle d'évacuation des produits de combustion (spott) comme indiqué au paragraphe 3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.).
3. Utilisation et entretien
3.1 Fonctionnement
L'installateur doit informer l'utilisateur du fonctionnement de l'appareil et de ses dispositifs de sécurité.

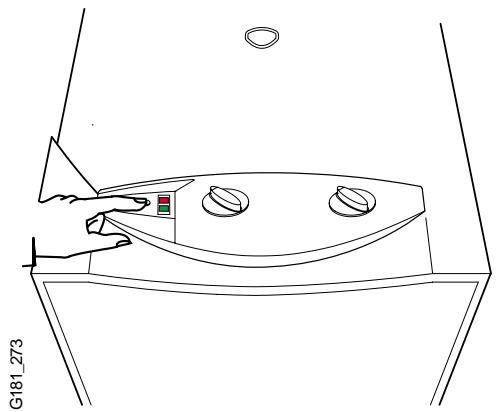

Fig. 7
La mise en marche du chauffe-bain est très aisée car il est doté d'un allumage électronique.
Pour la mise en marche, il suffit d'appuyer sur le bouton "I" (Fig. 7).
Une fois cette opération réalisée, ouvrir le robinet d'eau, ce qui a pour effet de provoquer l'allumage. Le brûleur de la veilleuse s'allume en premier, puis quatre secondes après, le brûleur principal.
Le brûleur de la veilleuse s'éteint environ dix secondes après l'allumage du brûleur principal.
On obtient de cette façon une économie d'énergie importante car le brûleur de la veilleuse ne fonctionne que pendant le temps nécessaire à l'allumage du brûleur principal, contrairement aux systèmes classiques où la veilleuse fonctionne en continu.
En cas de présence d'air dans le circuit gaz, la première mise en route peut ne pas etre instantanee. Pour faciliter l'allumage, il est necessaire de fermer le robinet d'eau chaude et de I'ouvrir a nouveau. Cela a pour effet de relancer I'opération d'allumage.
En cas de gel, eteindre l'appareil et vidanger le circuit d'eau.

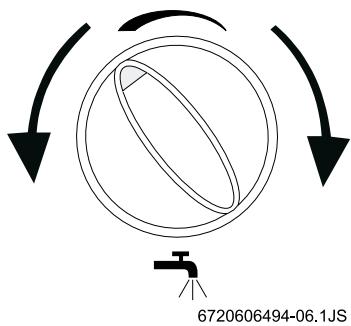

3.2 Réglage de la température d'eau chaude (Fig.8)
Fig. 8
Le sélecteur de température permet de régler le début et la température de l'eau chaude sanitaire.
En tournant le sélecteur vers la droite le débit d'eau diminuée et la température augmente.
En tournant le sélecteur vers la gauche le débit d'eau augmente et la température deuisage diminue.
En réglant la température sur la valeur minimale suivant les besoins, on diminue la consommation d'énergie et la probabilité de dépôt de tartre dans l'échangeur de chaleur.
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.)
Toute intervention de l'utilisateur sur le chauffe-bain est absolument interdite. De meme, toute modification ou remplacement de pieces avec d'autres éléments incompatibles avec ce type d'appareil sont interdits. Le dispositif de contrôle d'évacuation des produits de combustion ne doit pas etre mis hors service.
Ce dispositif ne doit absolument pas etre demonté, modifie ou remplace par un autre capteur de fabrication différente.
Attention:
Toute intervention intempéste sur le dispositif peut entraîner un DANGER pour l'utilisateur.
Fonctionnement et consignes de sécurité:
Le S.P.O.T. T contrôle la bonne évacuation des produits de combustion. En cas de refoulement, le capteur provoque automatiquement l'extinction de la veilleuse et du brûleur. Àpres 10 minutes d'arrêt, l'usager peut de nouveau puiser de l'eau chaude.
Dans le cas d'une mise en sécurité repétée:
Demander l'intervention d'un professionnel qualifié, pour contrôle le bon fonctionnement de l'appareil et vérifier la vacuité des conduits d'évacuation.
Toute intervention sur l'appareil devra etre effectuee par du personnel qualifie.
Vérification du fonctionnement du dispositif: S.P.O.T.T.
- Deboiter le tuyau d'évacuation.
- Remplacer le conduit d'origine par un autre conduit (d'environ 50 cm de longueur) obturé à son extrémité.
- Faire fonctionner le chauffe-bain à la puissance nominale.
- Déplacer le sélecteur de température en position de température maximale.
- Vérifier que le temps de déclenchement ne dépasse pas 2 minutes.
- Remplacer si nécessaire le thermostat de sécurité (n'utiliser que des pieces d'origine).
- Déposer ensuite le conduit et remonter le tube d'évacuation d'origine.
- Cette opération doit être effectuee exclusivement par un personnel habilite et qualifie.
Maintenance:
- enlever la vis de fixation du dispositif S.P.O.T.T.
- enlever le boitier électronique
Remplacer la piece défectueuse et remonter la piece neuven suivant la procédure inverse.
3.4 Réglage gaz du chauffe-bain
Les chauffe-bains sont déjà régles en usine et ne nécessitésaucun réglage.
Les chauffe-bains équipés en version gaz naturel de 20 mbar sont régles pour un indice de wobbe de 15kWh / m^3
Les chauffe-bains équipés en version gaz naturel de 25 mbar sont régles pour un indice de wobbe de 12,4kWh / m^3
Les chauffes-bains équipés en version gaz butane/propane sont régles à la pression de 28/37 mbar.
3.5 Entretien
Règlement Sanitaire Départemental (RSD) article 31.6: L'entretien de l'appareil est à effectuer périodiquement par un spécialiste.
- Àprous un an de fonctionnement, l'appareil doit être révisé et nettoyé. Si nécessaire, procédé à un détartrage du corps de chauffe.
- Nettoyer les ailettes du corps de chauffe avec un jet d'air compré.
- Contrôler les canalisations pour voir si un détartrage est nécessaire (éventuellesment avec des produits de commercialisation courante et selon les indications du fabricant).
- Contrôler l'étanchéité de la valve eau.
- Vérifier l'étanchéité de la partie gaz.
- Nettoyer le brûleur.
- Proceder au contrôle complet du chauffe-bain.
- Remetre en service le chauffe-bain.
- Vérifier la bonne évacuation des produits de combustion.
3.6 Changement de gaz
En cas d'adaptation à un gaz autre que celui pour lequel l'appareil est livré, il est fourni sur demande unePOCHette contenant les pièces nécessaires pour une transformation ainsi qu'une notice explicative. S'adresser à un installeraur qualifié ou bien au service après vente e.l.m. leblanc.

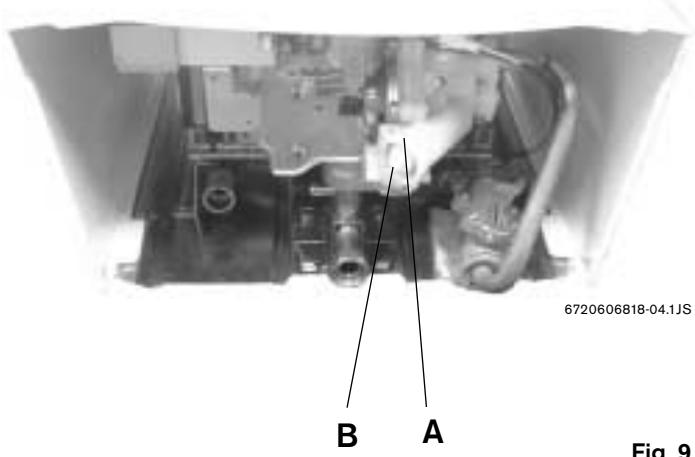

3.7 Procedure de vidange (mise hors gel de l'appareil)
1. Fermer le robinet d'arrivée d'eau générale.
- Mettre un recipient sous l'appareil.
- Ouvrir un robinet d'eau chaude afin de creer une prise d'air dans le circuit sanitaire.
- Retirer la connexion rapide du filtré (A).
- Retirer le filtrre (B).
- Attendre l'écoulement complet.
N.B.: Avant la réouverture du robinet d'arrivée d'eau générale, s'assurer de la présence du filtré et du bouchon.
Fig. 9
3.8 Dysfunctionnements et solutions
| Problème | Cause | Solution |
| L'appareil ne s'allume pas.Allumage de la flamme pilote lente et difficile.Témoin rouge clignote. | Interrupteur en position off.Débit d'eau réduit.Débit d'eau réduit. | Vérifier la position de l'interrupteur.Vérifier et corriger.Vérifier et corriger. |
| Eau peu chaude. | Vérifier la position du sélecteur de température eteffectuer le réglage suivant la températur Souhaitée. | |
| Eau peu chaude, flamme faible. | Débit de gaz insuffisant. | Vérifier le détendeur des bouteilles et s'il ne convient pas ou ne fonctionne pas normalement,le remplacer.Vérifier si les bouteilles (butane) gèlent pendant le fonctionnement et si c'est le cas, lesmettre dans un local moins froid. |
| Le brûleur s'éteint pendant l'utilisation de l'appareil. | Déclenchement du limiteur de température.Déclenchement du dispositif de contrôle de sortie de gaz brûlés (S.P.O.T.T.). | Remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se produit, prendre contact avec un installateur qualifié ou le service après vente e.l.m. leblancAérer le local et remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se reproduit, prendre contact avec un installateur qualifié ou le service après vente e.l.m. leblanc. |
| Débit d'eau réduit. | Pression d'eau insuffisante.Robinets d'isolement ou mélangeur encrassés.Valve-eau obstruée.Corps de chauffe entartré. | Vérifier et nettoyer.Nettoyer le filtr.*Nettoyer et détartrer, si nécessaire.* |
Les cas indiqués par un astérisque * nécessitent l'intervention obligatoire d'un technicien agéré. Les caractéristiques techniques sont données à titre d'indication et non d'engagement. La société e.l.m. leblanc se réserves le droit d'y apporter toutes modifications, améliorations et perfectionnement.
Centre d'Assistance aux professionnels
N°Indigo 0820004000
