| Type de produit | Chauffe-bain gaz instantané à puissance variable |
| Marque | ELM LEBLANC |
| Modèle | LC13PV |
| Catégorie | II 2E+3+ |
| Type | B11BS |
| Puissance utile nominale | 22.6 kW |
| Puissance utile minimale | 7.0 kW |
| Gaz compatible | Gaz Naturel (G20/G25) et Butane/Propane (G30/G31) |
| Pression gaz entrée (G20) | 20 mbar |
| Débit d'eau à Δt 25°C | 4 - 13 l/min |
| Débit d'eau à Δt 50°C | 2 - 6.5 l/min |
| Pression d'eau minimale | 0.1 bar |
| Pression d'eau maximale | 12 bar |
| Dimensions (H x L x P) | 655 x 350 x 228 mm |
| Poids net | 14 kg |
| Poids en service | 15 kg |
| Diamètre sortie fumées | 125 mm |
| Raccordement eau | 1/2" |
| Raccordement gaz | 1/2" |
| Allumage | Piézoélectrique avec veilleuse permanente |
| Sécurité | Thermocouple, SPOTT, limiteur de température |
| Entretien | Nettoyage annuel par professionnel, détartrage si nécessaire |
| Réparabilité | Pièces d'origine disponibles, kit de transformation gaz |
FOIRE AUX QUESTIONS - LC13PV ELM LEBLANC
Questions des utilisateurs sur LC13PV ELM LEBLANC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau gaz au format PDF gratuitement ! Retrouvez votre notice LC13PV - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC13PV de la marque ELM LEBLANC.
MODE D'EMPLOI LC13PV ELM LEBLANC
Notice d'installation et d'emploi
Chauffe-bains instantanés à gaz à puissance variable avec veilleuse permanente
Sommaire
Pag.
Pag.
-
Caracteristiques 2
1.1 Caracteristiques de la gamme 2
1.2 Description des apparils 2
1.3 Accessoires de raccordement 2
1.4 Codification 2
1.5 Cotes d'encombrement 3
1.6 Schema de fonctionnement 3
1.7 Caracteristiques techniques 4 -
Regles d'installation 4
2.1 Lieu d'installation 4
2.2 Réglementations 4
2.3 Raccordement en eau 5
2.4 Raccordement en gaz 5
2.5 Evacuation des produits de combustion 5
2.6 Mise en service 5
- Utilisation et entretien 6
3.1 Fonctionnement 6
3.2 Réglage de la température eau chaude 6
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.) 6
3.4 Réglage gaz du chauffe-bain 7
3.5 Entretien 7
3.6 Changement de gaz 7
3.7 Dysfonctionnements et solutions 7
1. Caracteristiques
1.1 Caractéristiques de la gamme
0464
| MODELE | LC 10 PV | LC 13 PV | LC 16 PV |
| NUMERO | CE 0464 BM 0007 | ||
| CATEGORIES | II 2E+3+ | ||
| TYPE | B11BS | ||
| PUISSANCE UTILE | 7 à 17,4 kW | 7 à 22,6 kW | 7 à 27,6 kW |
1.2 Description des apparèils
Les chauffe-bains avec veilleuse sont équipés d'un thermocouple à sécurité positive incorpore et d'un thermostat de contrôle de l'évacuation des produits de combustion (S.P.O.T.T).
Le corps de chauffe est en cuivre, le réglage automatique du début d'eau permet un début constant en cas de variations de pression du réseau d'eau de la ville.
Les chauffe-bains peuvent fonctionner même avec de faibles pressions.
La puissance varie en fonction du débit d'eau auuisage.
1.4 Codification
| Chauffe-bains | Débit Δt 25°C | Equipement | Type de gaz |
| LC10PV-N | 10l/min. | sans mélangeur | naturel |
| LC10PV-B | 10l/min. | sans mélangeur | butane/propane |
| LC13PV-N | 13l/min. | sans mélangeur | naturel |
| LC13PV-B | 13l/min. | sans mélangeur | butane/propane |
| LC16PV-N | 16l/min. | sans mélangeur | naturel |
| LC16PV-B | 16l/min. | sans mélangeur | butane/propane |
1.3 Accessoires de raccordement
LaPOCHETTE « accessoires »compend :
- Gabarit de pose pour apparéil LC10 PV / LC 13 PV
- un coude 1 / 2" eau chaude + joints
- un robinet d'eau froide + joints
- un tube flexible eau froide + joints
- un robinet de gaz + joint
- un tube de gaz + joints
- un raccord gaz 1 / 2'' 3 / 4'' + joints
PV : Puisance variable
1 Habillage
2 Pattes de fixation de l'appareil
3 Hublot de la veilleuse
4 Sélecteur de température/débit d'eau
5 Manette de gaz
6 Raccordement gaz
7 Collerette de raccordement
8 Buse coupe tirage
9 Corps de chauffe en cuivre
10 Bloc gaz aluminium
11 Allumeur piezo-électrique
12 Valve eau en polyamide
Fig. 2
| Cotes des Chauffe-bains | A | B | C | D*ø | E | F | G | Raccords eau | Raccords gaz (H) | Poids net | Poids en service |
| LC 10 PV | 310 | 580 | 228 | 110 | 463 | 60 | 25 | 1/2" | 1/2" | 12 | 13 |
| LC 13 PV | 350 | 655 | 228 | 125 | 510 | 95 | 30 | 1/2" | 1/2" | 14 | 15 |
| LC 16 PV | 425 | 655 | 334 | 125 | 540 | 65 | 30 | 1/2" | 1/2" | 16 | 17 |
- Diamètre sortie collerette

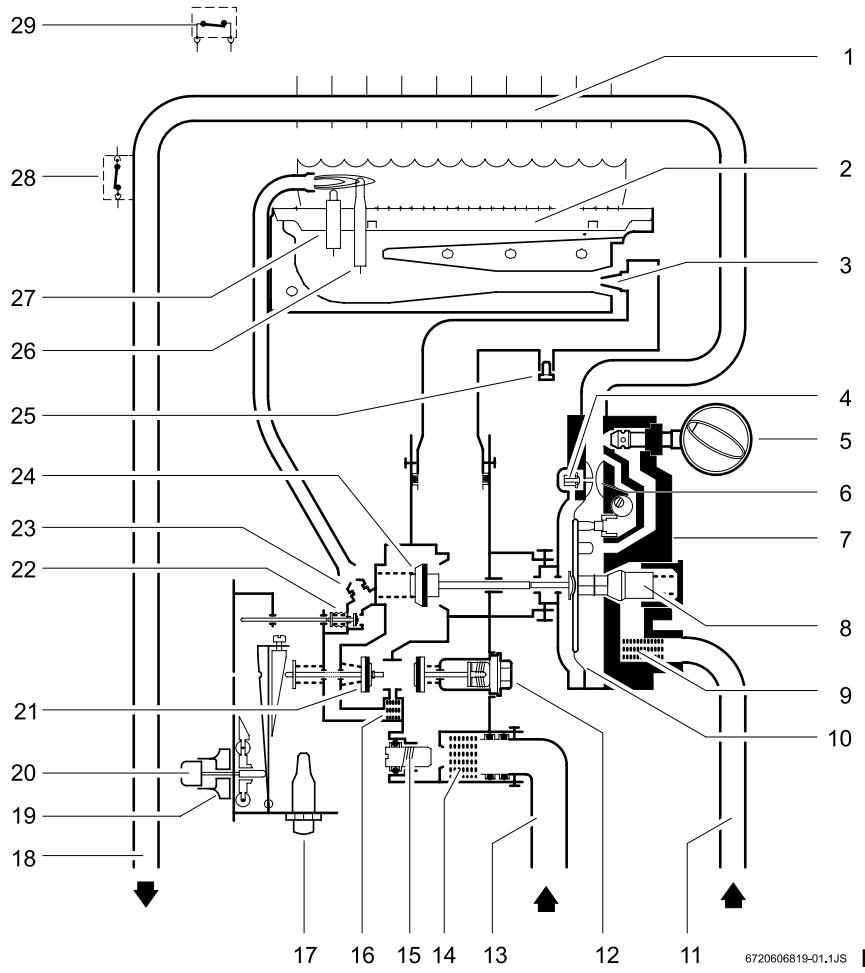

1.6 Schéma de fonctionnement
1 Corps de chauffe
2 Brûleur
3Injecteur de bruleur
4 Ralentisseur d'allumage
5 Sélecteur de température/débit d'eau
6 Venturi
7 Valve eau
8 Regulateur de début d'eau
9 Filtre d'arrivée eau
10 Membrane
11 Arrivée eau froide
12 Tete magnétique
3 Tube d'arrivee gaz
14 Filtràgaz
15 Vis de réglage
16 Filtre de veilleuse
17 Allumeur"piezo"
18 Sortie eau chaude
19 Manette gaz
20 Bouton d'armements
21 Valve gaz principale
22 Valve de veilleuse
23Injecteur gaz veilleuses
24 Valve gaz
25 Prise de pression
26 Thermocouple
27 Electrode d'allumage
28 Thermostat limitateur de températures
29 Thermostat (S.P.O.T.T.)
1.7 Caracteristiques techniques
| Caracteristiques techniques | Symbole | Unité de mesure | LC 10 PV | LC 13 PV | LC 16 PV | |
| Puisance et débit thermique* | Puisance utile nominale | Pn | kW | 17.4 | 22.6 | 27.6 |
| Puisance utile minimale | Pmin | kW | 7.0 | 7.0 | 7.0 | |
| Plage de réglage de la puissance utile nominale | kW | 7.0 - 17.4 | 7.0 - 22.6 | 7.0 - 27.6 | ||
| Débit nominal | Qn | kW | 20.0 | 26.3 | 32.1 | |
| Débit minimal | Qmin | kW | 8.1 | 8.1 | 8.1 | |
| Pression gaz à l'entrée de l'apparit* | Gaz Naturel - 2E+ | G20 | mbar | 20 | 20 | 20 |
| Gaz Naturel - 2E+ | G25 | mbar | 25 | 25 | 25 | |
| Butane - 3+ | G30 | mbar | 28/30 | 28/30 | 28/30 | |
| Propane - 3+ | G31 | mbar | 37 | 37 | 37 | |
| Débit gaz à Qn* | Gaz Naturel - 2E+ | G20 | m³/h | 2.1 | 2.8 | 3.4 |
| Gaz Naturel - 2E+ | G25 | m³/h | 2.5 | 3.2 | 4.0 | |
| Butane - 3+ | G30 | kg/h | 1.6 | 2.0 | 2.5 | |
| Propane - 3+ | G31 | kg/h | 1.6 | 2.0 | 2.5 | |
| Donnée techniquee eau** | Pression maximale** | pw | bar | 12 | 12 | 12 |
| Avec la manette tournée à fond dans le sens des aiguilles d'une montre | ||||||
| Débit d'eau a Δt 50 °C | l/min | 2 - 5.0 | 2 - 6.5 | 2 - 6.5 | ||
| Pressure minimale | Pwmin | bar | 0.1 | 0.1 | 0.1 | |
| Avec la manette tournée à fond dans le sens inverse des aiguilles d'une montre | ||||||
| Débit d'eau a Δt 25 °C | l/min | 4 - 10 | 4 - 13 | 4 - 16 | ||
| Débit massique des produits de combustion | Pression des produits de combustion | mbar | 0.015 | 0.015 | 0.015 | |
| Débit massique*** | g/s | 12 | 16.9 | 20 | ||
| Température*** | °C | 170 | 170 | 180 |
- Débit gaz à 15°C - 1013 mbar/sec : Gaz Naturel: G20 34,02 MJ/m³ (9,5 kWh/m³)
Gaz Butane 29,25 MJ/m³ (8,1 kWh/m³)
Gaz Propane 45,65 MJ/kg (12,7 kWh/kg)
Gaz Propane 46,34 MJ/kg (12,9 kWh/kg)
Limitation des effets d'expansion de l'eau
* Valeurs relevées en amont du S.P.O.T.T. à Pn
2. Regles d'installation
2.1 Lieu d'installation
- Installer le chauffe-bain dans un local aéré pour éviter la corrosion. L'air de combustion doit être exempt de matières agressives.
Sont réputés être corrosifs : les hydrocarbures halogenés contenant des composés de chlore et de fluor que l'on trouve, par exemple, dans les dissolvants, les colorants, les colles, les gaz de propulsion et les détergents. - La température maximale des surfaces à l'exception du conduit de sortie des fumées, est inférieure à 86^ .
Important :
La distance minimale conseillée par rapport au mur pour les cotés de l'appareil est de 2 cm. L'appareil ne doit pas être installé sur une paroi inflammable.
L'appareil doit être installé dans un local où la température ambiente est supérieure à 0^ .
Mise en place
- Retirer le.selecteur de température. Tirer ensuite simultanéement vers le haut et vers soi l'habillage.
- Pousser le cadre vers l'avant et le lever.
-
Metre les goujons et les pitons sur le mur.
-
Fixer l'appareil.
Veillez à ne pas provoquer d'étranglement sur les flexibles au cours du montage.
Rappel: le rayon de courbure du flexible ne doit pas etre inférieur a 35~mm
2.2 Réglementations
Ces apparèils doivent obligatoirement être reliés à un conduit d'évacuation emboîté à l'intérieur de la sortie du chauffebain.
Ils ne doivent pas être raccordés à un conduit déjà utilisé par un autre apparéil (hotte aspirante par exemple).
Collerette de sortie :
- 110 mm pour le LC 10 PV,
- Ø 125 mm pour les LC 13PV
- 0 125 mm pour les LC 16PV
Arrêté du 2 août 1977.
II. - Un apparéil de production d'eau chaude non raccordé ne doit enaucun cas être installé dans une salle de bains, dans une salle de douches, dans une chambre à coucher, dans une salle deSEDjour ou dans une piece en communication avec ces pieces par une ouverture permanente autre que cette prévue pour l'amnéée d'air en
partie basse. Cet apparéil ne peut pas être installé dans un local dans lequel la sortie des produits de combustion a lieu par ventilation mécanique contrôle.
Un local ne doit pas contenir plus d'un apparéil de production d'eau chaude non raccordé. Un apparéil de production d'eau chaude non raccordé ne doit pas desservir des recipients de plus de 50 litres de capacité, notamment ni bac à laver, ni baignoire. Il ne doit pas desservir plus de trois postes installés et ces trois postes ne peuvent être installés dans plus de deux pièces distinctes.
Arrêtés du 28 octobre 1993 modifiants l'arrêté du 2 août 1977.
- Le II de l'article 17 est complété par l'alinéa suivant:
« Les restrictions de desserte énoncées ci-dessus sont applicables aux douches, pour les installations ou pour les modifications d'installations concernant l'appareil de production d'eau chaude non raccordé, réalisées postérieurement au 31 décembre 1993.»
Bâtiments d'habitation:
Conditions réglementaires d'installation et d'entretien. L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes et règes de l'art en vigueur, notamment:
- Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur desBATiments d'habitation et de leurs dépendances.
- Arrêtés du 23 novembre 1992 et du 28 octobre 1993 modifiants l'arrêté du 2 août 1977.
- Recommendations ATG B84.
- Norme DTU P 45-204: Installations de gaz (anciennement DTU n° 61-1 - Installation de gaz - Avril 1982 + additif n°1 juillet 1984).
Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public:
Prescriptions générales
- Pour tous les apparèils:
Article GZ: Installations aux gaz combustibles et hydrocarbures liquifiés.
- Ensuite, suivant l'usage:
Articles CH: chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et l'eau chaude sanitaire.
Articles GC: installations d'appareils de cuisson destinés à la restauration.
Prescriptions particulières à chaque type d'établissements reçvant du public (hôpitaux, magasins, etc ..).
Eneldom, le constructeur ne saurait ete tenu pour responsable si ces differentes prescriptions n'etaient pas respectees.

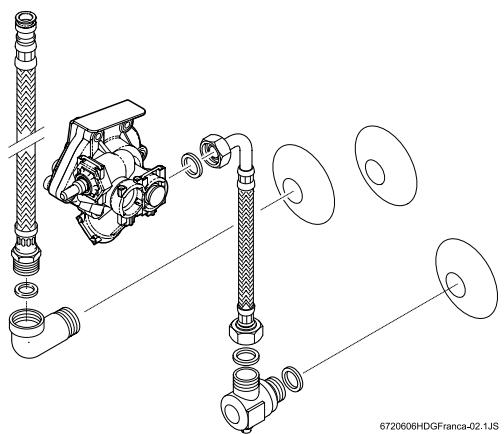

2.3 Raccordement en eau
- Avant d'effectuer les raccordements, il est nécessaire de purger l'installation ; la présence de sables dans le circuit peut provoquer une baisse du début d'eau, voire, une obstruction totale.
- Vérifier que le filtré à eau est correctement mis en place.
- Effectuer un nettoyage périodique du filtré.
- Repérer les canalisations eau froide (à droite) et eau chaude (à gauche) pour éviter tout risque d'erreur de raccordement.
- Effectuer les raccordements eau sur le chauffe-bain.
Fig. 4

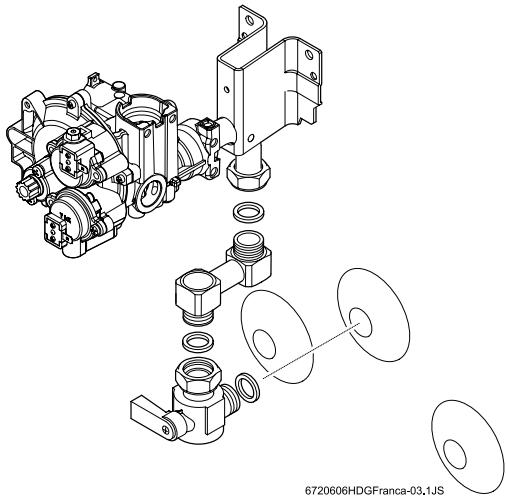

2.4 Raccordement en gaz
S'assurer que la tuyauterie gaz est parfaitement propre. Le diamètre de la canalisation d'alimentation doit correspondre à la reglementation en vigueur.
Fig. 5
2.5 Evacuation des produits de combustion
Raccorder le conduit d'évacuation des gaz brûlés suivant la réglementation et les règes de l'art en vigueur.
Le conduit d'évacuation des produits de combustion doit avoir le diamètre de la collerette du coupe-tirage.
Il est très important que le conduit d'évacuation des gaz brûlés respecte aussi bien le diamètre de sortie de l'appareil que les dispositions et les réglementations existantes, pour garantir une parfaite évacuation.
Il est conseilé de prévoir un dispositif susceptible de recueiller les condensations de la cheminée.
Si la partie horizontale du conduit d'évacuation mesure moins de 1 mètre, celle-ci doit avoir une pente d'au moins 3% vers le haut.
2.6 Mise en service
Ouvrir les robinets gaz et eau.
- Vérifier les serrages et l'étanchéité gaz et eau de toutes les canalisations et robinets.
- Mettre en fonctionnement le chauffe-bain.
3. Utilisation et entretien
3.1 Fonctionnement
L'installateur doit informer l'utilisateur du fonctionnement de l'appareil et de ses dispositifs de sécurité.

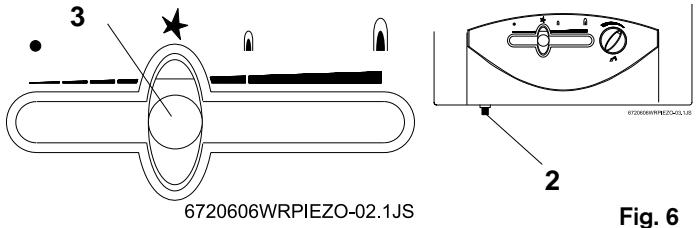

a) Allumer la veilleuse (Fig. 6)
Fig. 6
Amener le curseur (3) en position d'allumage . Appuyer et maintainir à fond le bouton d'armement du thermocouple (3). Pousser à fond en même temps puis lâcher le poussoir de l'allumeur piézo-électrique (2) pour obtenir l'étincelle d'allumage.
Après l'allumage de la veilleuse, partager la pression sur le bouton d'armement du thermocouple (3) pendant environ 10 secondes.
Relacher: la veilleuse doit rester allumée.
Lors de la mise en gaz initiale, ou lors d'un démontage, la veilleuse peut être difficile à allumer en raison de la présence d'air dans les canalisations. Dans ce cas, il faut purger en appuyant un certain temps sur le bouton d'armement (3) avant d'effectuer l'opération d'allumage.

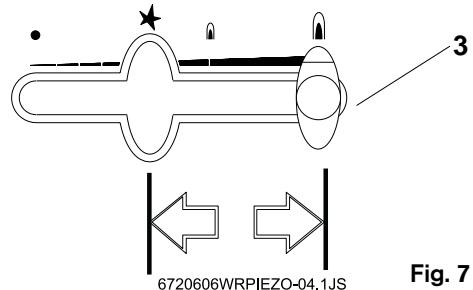

b) Mise en service (Fig. 7)
Déplacer le curseur (3) vers la droite, pour obtenir la puissance nominale. En deplacent le curseur vers la gauche la puissance diminue.

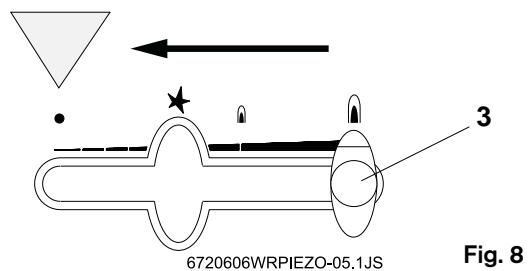

c) Extinction (Fig. 8)
Amerer le curseur (3) entierement à gauche du chauffebain.
3.2 Réglage de la température d'eau chaude (Fig.9)
Fig. 9
Le sélecteur de température permet de régler le début et la température de l'eau chaude sanitaire.
En tournant le sélecteur vers la droite le débit d'eau diminue et la température augmente.
En tournant le sélecteur vers la gauche le début d'eau augmente et la température deuisage diminue.
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.)
Toute intervention de l'utilisateur sur le chauffe-bain est absolument interdite. De meme, toute modification ou remplacement de pieces avec d'autres éléments incompatibles avec ce type d'appareil sont interdits.
Le dispositif de contrôle d'évacuation des produits de combustion ne doit pas être mis hors service.
Ce dispositif ne doit absolument pas etre demonté, modifie ou remplace par un autre capteur de fabrication différente.
Attention:
Toute intervention intempestive sur le dispositif peut entrainer un DANGER pour l'utilisateur.
Fonctionnement et consignes de sécurité:
Le S.P.O.T.T contrôle la bonne évacuation des produits de combustion. En cas de refoulement le capteur provoque automatiquement l'extinction de la veilleuse et du brûleur.
Après 10 minutes d'arrêt, l'utilier peut réallumer la veilleuse.
Dans le cas d'une mise en sécurité repétée :
Demander l'intervention d'un professionnel qualifié, pour contrôler le bon fonctionnement de l'appareil et vérifier la vacuité des conduits d'évacuation.
Toute intervention sur l'appareil devra etre effectuee par du personnel qualifie.
Vérification du fonctionnement du dispositif: S.P.O.T.T.
- Deboiter le tuyau d'évacuation.
- Remplacer le conduit d'origine par un autre conduit (d'environ 50 cm de longueur) obturé à son extrémité.
- Faire fonctionner le chauffe-bain à la puissance nominale.
- Déplacer le/selecteur de température en position de température maximale.
- Vérifier que le temps de déclenchement ne dépasse pas 2 minutes.
- Remplacer si nécessaire le thermostat de sécurité (n'utiliser que des pieces d'origine).
- Déposer ensuite le conduit et remonter le tube d'évacuation d'origine.
- Cette opération doit être effectuee exclusivement par un personnel habilite et qualifie.
Maintenance:
Si le dispositif S.P.O.T.T est hors service, remplacer les éléments défectueux, puis les remonter en effectuant en ordre inverse les opérations indiquées :
- enlever la vis de fixation du dispositif S.P.O.T.T.
- enlever la vis de fixation de la valve magnétique,
- enlever le thermocouple,
Remplacer les pièces défectueuses et remonter les pièces neuves en suivant la procédure inverse.
3.4 Réglage gaz du chauffe-bain
Les chauffe-bains sont déjà régles en usine et ne nécessitant chaque réglage.
Les chauffe-bains équipés en version gaz naturel de 20 mbar sont régles pour un indice de wobbe de 15kWh / m^3
Les chauffe-bains équipés en version gaz naturel de 25 mbar sont régles pour un indice de wobbe de 12,4kWh / m^3 Les chauffe-bains équipés en version gaz butane/propane sont régles à la pression de 28/37 mbar.
3.5 Entretien
Règlement Sanitaire Départemental (RSD) article 31.6: L'entretien de l'appareil est à effectuer périodiquement par un spécialiste.
3.6 Changement de gaz
En cas d'adaptation à un gaz autres que celui pour lequel l'appareil est livré, il est fourni sur demande unePOCHette contenant les pièces nécessaires pour une transformation ainsi qu'une notice explicative. S'adresser à un installateur qualifié ou bien au service après vente e.l.m. leblanc.
- Àprous un an de fonctionnement, l'appareil doit être révisé et nettoyé. Si nécessaire, procédé à un détartrage du corps de chauffe.
- Nettoyer les ailettes du corps de chauffe avec un jet d'air compré.
-
Contrôler les canalisations pour voir si un détartrage est nécessaire (éventuellesment avec des produits de commercialisation courante et selon les indications du fabricant).
-
Contrôler l'étanchéité de la valve eau.
- Verifier l'étanchéité de la partie gaz.
- Nettoyer le brûleur.
- Proceder au contrôle complet du chauffe-bain.
- Remetre en service le chauffe-bain.
- Vérifier la bonne évacuation des produits de combustion.
3.7 Procedure de vidange (mise hors gel de l'appareil)
1. Fermer le robinet d'arrivée d'eau générale.
- Mettre un reçipient sous l'appareil
- Ouvrir un robinet d'eau chaude afin de creer une prise d'air dans le circuit sanitaire
- Retirer la connection rapide du filtré (A).
- Retirer le filtrre (B).
- Attendre l'écoulement complet.
N.B.: Avant la réouverture du robinet d'arrivée d'eau générale, s'assurer de la présence de la vis de vidange correctement vissee sur son support.
B
A
Fig. 10
3.7 Dysfonctionnements et solutions
| Problème | Cause | Solution |
| Veilleuse s'éteint. S'allume seulement après des essais répétés. Flamme jaune. | Veilleuse encrassée. | Nettoyer. |
| Le brûleur s'éteint pendant l'utilisation de l'appareil. | Déclenchement du limiteur de température. Déclenchement du dispositif de contrôle de sortie de gaz brûlés (S.P.O.T.T.). | Remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se produit, prendre contact avec un installer ou le service après vente e.l.m. leblanc Aérer le local et remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se produit, prendre contact avec un installer ou le service après vente e.l.m. leblanc. |
| Eau peu chaude. | Vérifier la position du sélecteur de température et effectuer le réglage suivant la température souhaitée. | |
| Eau peu chaude, flamme faible. | Débit de gaz insuffisant. | Vérifier le détendeur des bouteilles et s'il ne convient pas ou ne fonctionne pas normalement, le replacer.* Vérifier si les bouteilles (butane) gèlient pendant le fonctionnement et si c'est le cas, lesmettre dans un local moins froid. |
| Débit d'eau réduit. | Pression d'eau insuffisante. Robinets d'isolement ou mélangeur encrassés. Valve-eau obstruée. Corps de chauffe entartré. | Vérifier et nettoyer. Nettoyer le filtr.* Nettoyer et détartrer, si nécessaire.* |
Les cas indiqués par un astérisque * nécessitent l'intervention obligatoire d'un technicien agréé.
Les caractéristiques techniques sont données à titre d'indication et non d'engagement. La société e.l.m. leblanc se réserves le droit d'y apporter toutes modifications, améliorations et perfectionnement.
Centre d'Assistance aux professionnels
N°Indigo 0820004000
