Marque	Fagor
Modèle	LF-013 IX
Type de produit	Lave-vaisselle pose libre
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids net	45 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité	12 couverts
Classe énergétique	A+
Consommation d'eau par cycle	10 L
Niveau sonore	49 dB(A)
Programmes de lavage	Éco, Intensif, Rapide, Verre, Prélavage
Fonctions supplémentaires	Départ différé, Demi-charge, Séchage additionnel
Matériau de la cuve	Inox
Type d'installation	Pose libre, possibilité d'encastrement partiel
Sécurité enfants	Oui, verrouillage des touches
Système anti-fuite	Oui, protection intégrale
Entretien et nettoyage	Nettoyage régulier des filtres et des bras de lavage
Pièces détachées et réparabilité	Pièces disponibles via service après-vente Fagor, indice de réparabilité 7,5/10

FOIRE AUX QUESTIONS - LF-013 IX FAGOR

Comment installer le lave-vaisselle Fagor LF-013 IX ?

L'appareil doit être installé sur un sol plan et stable. Raccordez-le à une prise 220-240 V et à l'arrivée d'eau froide. Suivez le schéma de raccordement dans la notice pour les tuyaux d'évacuation.

Quels programmes de lavage sont disponibles ?

Les programmes incluent Éco (économique), Intensif (vaisselle très sale), Rapide (30 min), Verre (délicat) et Prélavage (rinçage seul).

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez sur la touche Départ différé pour choisir un délai de 1 à 24 heures. L'appareil démarrera automatiquement à l'heure programmée.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que l'appareil est branché et que le robinet d'eau est ouvert. Consultez la notice pour les codes d'erreur.

Comment nettoyer les filtres du lave-vaisselle ?

Tournez le filtre cylindrique dans le sens antihoraire pour le retirer. Rincez-le sous l'eau courante et replacez-le correctement. Cette opération doit être faite régulièrement.

Que signifie le code d'erreur E1 ?

Le code E1 indique un problème d'arrivée d'eau. Vérifiez le robinet d'eau, le tuyau d'alimentation et le filtre d'arrivée d'eau.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Sélection et Départ pendant 3 secondes. Un voyant s'allume pour confirmer l'activation. Répétez pour désactiver.

Quelle est la capacité maximale en couverts ?

Le lave-vaisselle peut laver jusqu'à 12 couverts standard, avec un panier supérieur réglable en hauteur.

Le lave-vaisselle fait du bruit, est-ce normal ?

Un niveau sonore de 49 dB est normal. Si le bruit est anormal, vérifiez que la vaisselle est bien placée et qu'aucun objet n'obstrue les bras de lavage.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès du service après-vente Fagor ou sur des sites spécialisées. Utilisez le numéro de modèle LF-013 IX pour identifier les pièces.

MODE D'EMPLOI LF-013 IX FAGOR

Notice d'instructions pour l'installation et l'utilisation de l'appareil Manuale per l'installazione e per l'uso dell'apparecchio Handleiding voor installatie en gebruik van het apparaat

Avant d'installer et d'utiliser l'appareil, lisez attentivement le mode d'emploi Prima di installare l'apparecchio, leggere attentamente il libretto di istruzioni Alvorens het apparaat te installeren en in gebruik te nemen dient u het instructieboekje zorgvuldig te lezen Priv evkatastisete kai chrniomopoinsete tη συσκευή, διαβάστε προσεκτικά το έντυπο οδηγων

INDEX / INDICE / INHOUDSOPGAVE / ПЕПЕХОМЕНА

FRANÇAIS

INSTALLATION ET MONTAGE 6

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 13

NETTOYAGE ET ENTRETIEN DE L'APPAREIL 25

DIAGNOSTIC ET SOLUTION AUX PROBLEMES 27

ITALIANO

DE DEUX ANS (.....directive Européenne pas en core transcrite en droit Français à ce jour)

La Garantie de deux ans est constituée comme une garantie différente et complémentaire qui n'affecte pas les droits assistant le consommateur conformément aux dispositions légales. Elle est concrètement et spécifiquement accordée au client et à l'appareil mentionnés.

La Garantie couvre, pendant une durée de deux ans à compter de la date de réception de cet appareil, toutes les réparations réalisées par le Service Technique Officiel de votre distributeur.

EXCLUSIONS DE LA PRESENTE GARANTIE.

Les cas suivants ne sont pas couverts par la présente Garantie et par conséquent le coût total de leur réparation sera pris en charge par l'usager :

a) Toutes pannes dues à la négligence ou à une mauvaise utilisation du consommateur.
b) Toutes pannes produites par un cas fortuit, de force majeure (phénomènes atmosphériques ou géologiques) et par des sinistres.
c) Toutes pannes ou tous dommages ayant pour origine une installation incorrecte ou illégale, une source énergétique ou un combustible non adaptés.
d) Cette garantie ne couvre pas les opérations de maintenance périodique du produit. e) Les appareils utilisés dans des établissements industriels ou commerciaux.
f) Tous dommages et préjudices susceptibles d'être causés à l'usager découlant du non fonctionnement de l'appareil pour cause de panne.

ANNULATION DE LA PRESENTE GARANTIE

La présente Garantie sera annulée et par conséquent rendue inopérante si l'appareil a été manipulé, modifié ou réparé par toutes personnes non agréées ou par des services techniques n'appartenant pas au réseau de Services Techniques officiels de la marque.

TRES IMPORTANT : POUR POUVOIR BENEFICIER DE CETTE GARANTIE, IL EST ABSOLUMENT INDISPENSABLE QUE L'USAGER PUISSE ACCREDITER AUPRES DU SERVICE TECHNIQUE AGREE PAR LA SOCIETE GARANTE, LA DATE D'ACHAT A L'AIDE DE LA FACTURE OFFICIELLE DE L'APPAREIL. S'IL S'AGIT D'APPAREILS FOURNIS DANS DES HABITATIONS DE NOUVELLE CONSTRUCTION, IL CONVIENDRA DE DUMENT JUSTIFIER LA DATE DE DISPOSITION POUR L'UTILISATION DE L'APPAREIL.

La présente Garantie s'appliquera uniquement sur le territoire de l'U.E. et portera exclusivement sur l'appareil mentionné ; elle sera accordée par Fagor Electrodomésticos, S.Coop. B° San Andrés n° 18, 20500 Mondragón-Guipúzcoa. Pour les autres pays, veuillez consulter votre distributeur.

INSTALLATION ET MONTAGE

1 DEBALLAGE DU LAVE-VAISSELLE

DEBALLAGE

Eliminer les éléments de protection intérieure : ca-les en polystyrène pour fixer les paniers.

Sur la partie intérieure de la porte, sur le bord supérieur, vous trouverez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.

2 BRANCHEMENT A L'ARRIVEE D'EAU

Vous trouverez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :

a Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-v:ous que le tuyau est bien vissé à l'appareil.

Le tuyau doit passer entre le mur et la plin-the inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 – 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étran-glements.

Si votre lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60°C. Si vous utilisez ce type d'alimentation, il vous faudra tenir compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.

IMPORTANT

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute éventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,05 – 0,1 Méga Pascals (MPa).

3

BRANCHEMENT ELECTRIQUE

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Il est très important que le lave-vaisselle soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourra être réalisé que par un service après-vente (ST) ou toute personne agréée. Pour encastrement et intégration, la fiche doit être accessible après installation.

4

NIVELLEMENT ET POSITIONNEMENT

NIVELLEMENT

La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irrégularités éventuelles du sol.

a Utilisez pour cela un niveau à bulle.

Tout d'abord, la profondeur (en plaçant le niveau d'arrière en avant) ;

b Ensuite la largeur (en plaçant le niveau sur la largeur). Le lave-vaisselle sera de niveau quand on pourra déplacer le niveau à bulle dans toutes les directions, sans que la bulle ne bouge du centre.

POSITIONNEMENT

Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.

c Si vous voulez enlever le couvercle, vous pouvez le faire en d retirant le contrepoids postérieur et, suivant le modèle, en dépliant la couverture isolante; e en déployant vers l'arrière les taquets qui supportent le couvercle.

f Avant d'introduire le lave-vaisselle dans son logement, approchez-le et levez-le en tournant le pied arrière jusqu'à laisser un espace d'environ 3 millimètres avec le plan de travail.

9 Certains modèles intégrables sont livrés avec une baguette qui permet de niveler les pieds arrières depuis la façade.

Introduisez le lave-vaisselle dans son logement et assurez-vous que

les tuyaux et le cordon restent bien derrière la plinthe de la partie postérieure du lave-vaisselle. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

Pour encastrer dans une rangée de meubles.

Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe :

a Dévissez la plinthe et retirez-la ;
b dévissez les supports des pieds et retirez-les ;
c Retirez les pieds réglables des supports,
d Vissez ces pieds réglables sur le lave-vaisselle. Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à obtenir la mesure désirée.

D'une façon toute simple, il vous est possible de poser sur la porte du lave-vaisselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaisseur supérieure à 4 mm.

a Retirez l'encadrement de la porte en dévissant les vis.
b Préparez le panneau aux dimensions suivantes:597 x 587 mm.
c Posez le panneau ou le revêtement décoratif.
Pour fixer le nouveau panneau décoratif, revissez l'encadrement de la porte.

Sur certains modèles, la hauteur de la porte intégrable est réglable pour permettre un alignement avec le reste des meubles de la cuisine.

a

Retirez l'encadrement de la porte en enlevant les vis.

b

Retirez le panneau décoratif du lave-vaisselle.

C

Réglez à la hauteur des meubles de cuisine la réglette qui se trouve sur la partie inférieure du lavevaisselle.

d

Posez le panneau décoratif sur la porte, marquez la hauteur désirée et coupez-le.

e

Posez le panneau décoratif sur l'enca-drement et coupez-le à la même hauteur que le panneau décoratif.

f

Posez le panneau sur la porte, tout en tenant l'encadrement et marquez à nouveau la position des nouveaux trous sur la porte. Percer avec une mèche de ∅ 3,25 mm (attention à la profondeur) et revissez l'encadrement.

Pour installer un lave- vaisselle intégrable :

a

Si le plan de travail est en bois, placez la protection en plastique du plan de travail du meuble pour empêcher que l'évacuation des buées n'endommage cette zone.

b

Disposez les équerres avant sur le lave-vaisselle pour le fixer au meuble.

C

Placez le lave-vaisselle dans le logement prévu à cet effet et réglez la hauteur des pieds comme indiqué au chapitre 4 POSITION-NEMENT.

d

Utilisez les réglettes fournies avec l'appareil, pour égaliser la hauteur du bandeau de commandes jusqu'à atteindre la hauteur du tiroir du meuble de cuisine.

e

Disposez le gabarit, tenez-le bien et marquez la position des trous.

f

Percez avec une mèche de ∅ 2,5 mm et vissez les supports (partie courbe en haut) au revêtement.

g

Prenez le Revêtement de la Porte et insérez les supports dans les logements de la porte. Tirez vers le haut jusqu'à ce qu'il touche le bandeau, en vous assurant qu'il est bien fixé.

Les poids maximum et minimum recommandés pour le revêtement de la porte à poser sur les lave-vaisselles sont : Maximum : 7,84 Kg. Minimum : 2,87 kg.

h Ouvrez lentement la porte du lave-vaisselle en tenant bien le revêtement et fixez-le enfin avec les vis, en veillant à ce que le panneau soit bien aligné avec la porte.
Si les ressorts de la porte n'ont pas la force suffisante, compensez à l'aide des deux vis supplémentaires qui sont fournies dans le sachet d'accessoires.
j Encastrez la plinthe du meuble de cuisine, après l'avoir sciée à la mesure désirée.
k Fixez le lave-vaisselle au plan de travail si celui-ci est en bois. Si le plan de travail est en granit, fixez le lave-vaisselle aux meubles adjacents.

Si vous intégrez le lave-vaisselle dans une cuisine, il vous faudra laisser un espace d'au moins deux millimètres sur les côtés latéraux entre les meubles ou appareils électroménagers et le lave-vaisselle.

6

LAVAGE PRELIMINAIRE

Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire

a Appuyez sur la touche On/Off.
b Sélectionnez le programme 1 (prélavage), sans mettre de vaiselle, ni de détergent.
c Appuyez sur la touche Départ / Pause.

Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.

Réglage de la dureté de l'eau. Avant de mettre le lave-vaisselle en marche, il vous faut déterminer la dureté de l'eau de votre alimentation. Cette information vous sera fournie par la société de distribution d'eau de votre localité, ou votre mairie, ou le Service Technique Agréé ou en utilisant la bande Aquadur fournie dans le sachet d'accessoires.

Il est possible que vous n'ayez pas besoin d'utiliser de sel régénérant. Si c'est le cas, reportez-vous directement au chapitre Liquide de Rinçage.

L'eau contient du calcaire. Plus l'eau est calcaire, plus sa dureté sera élevée. Pour que le calcaire n'endommage pas votre lave-vaisselle, celui-ci est équipé d'un adoucisseur qui enlève le calcaire de l'eau pour la rendre propre au lavage. Cet adoucisseur fonctionne avec du sel régénérant.

Réglage de la quantité de sel

Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modèle, peut être manuel ou électronique.

REGULATION MANUELLE

Si votre lave-vaisselle possède sur la partie latérale intérieure droite un régulateur de sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le régulateur de sel sur le chiffre correspondant à la dureté de votre eau (Cf. tableau).

Pour sélectionner la position adéquate, utilisez une pièce de monnaie (Mod. A) ou un tournevis (Mod. B).

Degrés français	0-13 HF 14-38 HF 39-50 HF 51-63 HF 64-100 HF
Degrés allemands	0-7 DH 8-21 DH 22-28 DH 29-35 DH 36-56 DH
Position du Régulateur de sel	0	1	2	3	4
DURETE	douce sans sel	normale	moyenne	dure	très dure

REGULATION ELECTRONIQUE

Sur certains modèles, le régulateur de sel est électrique (pas de signalétique chiffrée : Cf. Mod. C sur photo ci-contre) et son réglage s'effectue sur le bandeau de commandes. Ces modèles disposent de 5 positions de réglage.

OU METTRE LE SEL REGENERANT

La première fois que vous remplirez le réservoir à sel, il vous faudra :

a Versez le sel en prenant soin de ne pas totalement remplir le réservoir
b Complétez le remplissage avec de l'eau.
c Remuez avec une cuillère.
d Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.

1. Maintenez la touche Réduction de Temps appuyée pendant trois secondes jusqu'à ce que le display affiche un numéro précédé de la lettre «L» (L1).
2. Puis appuyez sur la touche Réduction de Temps pour sélectionner le niveau de sel nécessaire.
3. Validez la sélection nécessaire (consultez le tableau) à l'aide de la touche Départ / Pause.

Degrés français	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Degrés allemands	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Position du régulateur de sel	0	1	2	3	4
DURETE	douce sans sel	normale	moyenne	dure	très dure

Le lave-vaisselle est équipé d'un réservoir à sel situé sur la partie inférieure du lave-vaisselle.

Il n'utilise pas du sel de cuisine, mais un sel spécialement conçu pour les lave-vaisselles.

Quand faut-il rajouter du sel ?

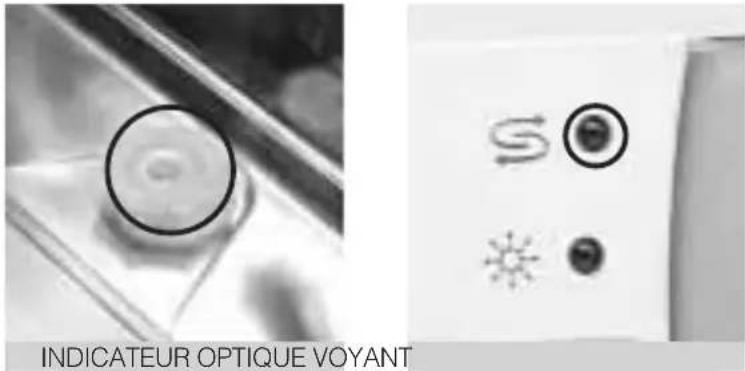

Suivant les modèles, un indicateur optique situé sur le couvercle du réservoir à sel, ou un voyant lumineux logé sur le bandeau de commandes de l'appareil, vous indiquera quand vous devez remettre du sel.

Il est recommandé de remettre, tous les quinze jours, la quantité de sel consommée, sans attendre que le voyant lumineux du sel s'allume.

Le liquide de rinçage

facilite le séchage et empéche la déposition de gouttes d'eau sur la vais-selle à la fin du lavage. Le distributeur de liquide de rinçage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rinçage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la récupérez en fin de lavage, veuilleez augmenter le réglage du régulateur du liquide de rinçage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.

IMPORTANT

N'utilisez pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.

a Après avoir réglé la dose, vous devez remplir le distributeur au maximum en prenant soin d'éviter tout débordement. Si cela se produisait, essuyez avec un chiffon le liquide qui aurait débordé.

IMPORTANT

Ce n'est pas parce que vous mettrez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de tâches sur la vaisselle.

Quand faut-il remettre du liquide de rinçage ?

Le lave-vaisselle indique lui-même quand il faut remettre du liquide de rinçage. Selon le modèle, il existe deux types d'indicateur : l'indicateur optique ou le voyant lumineux.

Oeilleton transparent à proximité du couvercle du distributeur de liquide de rinçage. Si l'œilleton a un fond clair, il faut remettre du liquide. Si le fond est foncé, il y a assez de liquide de rinçage.

Un voyant lumineux sur le bandeau frontal du la-ve-vaisselle indique quand il faut remettre du liquide de rinçage.

Le détergent est versé dans un distributeur situé dans la contreporte, à proximité du distributeur de liquide de rinçage.

a

Après avoir versé le détergent, refermez le couvercle du distributeur.

b

Pour certains programmes il faut verser une partie de la dose de détergent dans le logement situé dans le couvercle du distributeur.

Il existe des détergents sous forme de pastilles, en poudre et liquides.

Vous pourrez consulter la quantité de détergent nécessaire dans le tableau de la page 17.

REMARQUE ECOLOGIQUE

2 VAISSELLE. TYPES ET MISE EN PLACE

Types de vaisselle

Tous les types de vaisse- lle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur.

Les couverts inoxy-dables peuvent être lavés sans aucun problème ;

Mise en place de la vaisselle

Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.

a Le panier inférieur

sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la « bouche » vers le bas.

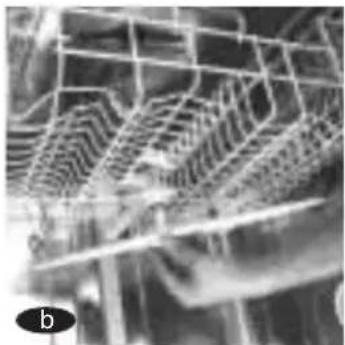

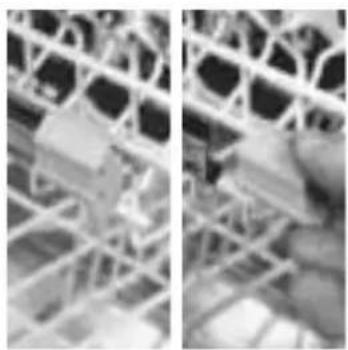

b Si votre modèle dispo-

se de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tâcher en surface.

Les pièces en aluminium peuvent se décolorer avec le temps.

La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité.

Ne laver que les verres qui sont lavables en lave-vaisselle.

IMPORTANT

Assurez-vous que la vaisselle supporte le lavage en lave-vaisselle.

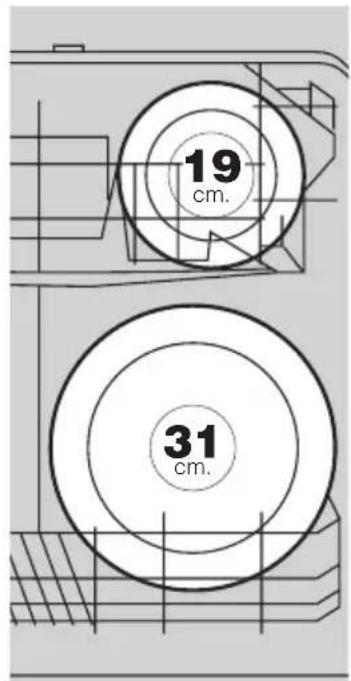

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

C

Les couverts, à l'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient dirigés vers le bas.

d

Dans le panier supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en placer des verres à vin.

Quand vous choisissez le programme Express, la fonction Charge Supérieure ou Demi-Charge, toute la vaisselle doit être positionnée dans le panier supérieur.

Par contre, lorsque vous sélectionnez la fonction Charge Inférieure, seul le panier inférieur devra être chargé

Après avoir chargé le lave-vaisselle, assurez-vous qu'aucun obstacle ou élément de vaisselle n'empêche les bras d'aspersion de tourner

Les paniers peuvent être réglés en fonction du chargement.

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas..

a Panier supérieur modèle A :

Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur ; si ce n'est pas le cas, mettez le panier de niveau.

b Panier supérieur modèle B :

Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Mettez le panier à la hauteur désirée. Remettez la butée dans sa position d'origine.

Pour sélectionner le programme de lavage, suivez les étapes suivantes :

a Appuyer sur ON sur le bandeau frontal du la-ve-vaisselle (le voyant correspondant s'allumera),

b Sélectionner le programme de lavage, à l'aide du bouton ou de la commande correspondante, selon le modèle de lave-vaisselle.

Si vous sélectionnez le programme Express, appuyez en plus sur la touche Express (en haut).

Sur certains modèles, un voyant s'allumera pour visualiser le programme choisi, et sur d'autres, le numéro du programme précédé d'un «P» s'affichera sur un écran.

Vous disposez de plusieurs types de programmes selon le modèle de lave-vaisselle :

Il est très important de bien choisir le programme en fonction de la saleté, de la quantité et du type de vaisselle.

PROGRAMME	TEMPERATURE (°C)		TYPE DE VAISSELLE	QUANTITE DE DETERGENT (g)	CONSOMMATION TOTALE pour 12 couverts kWh/litres *	DUREE APPROXIMATIVE pour 12 couverts (mlnutes)
Prélavage	Froid		Pour laver la vaisselle qui ne va pas être lavée immédiatement	Sans détergent	0,0007 KWh3 litres	7
Intensif	70		Pour de la vaisselle et des casseroles très sales	25+15	1,4 KWh12 litres	90
Normal	65		Pour de la vaisselle sale	25+5	1,2 KWh12 litres	87
Auto	55-65		Pour de la vaisselle sale	25+5	1,2 KWh12 litres	87
Economique**	50		Pour de la vaisselle peu sale	25+5	1,05 KWh12 litres	138
Mixte	50		Pour de la vaisselle sale et délicate	25+5	0,87 KWh12 litres	87
Rapide	55		Pour de la vaisselle très légèrement sale	25	0,79 KWh10 litres	51
Express***	40		Pour de la vaisselle très légèrement sale mise dans le panier supérieur	20	0,3 KWh7,4 litres	15

Une dose de 25 g de détergent en poudre non concentré équivaut à une cuillère à soupe rase et demie ou à une pastille de détergent. Pour les détergents en pastilles et liquides, suivez les recommandations du fabriquant de détergent.

* Valeurs pour moteur de 60W.
** Le programme économique, normalisé suivant EN-50242, est plus long que les autres programmes ; cependant il consomme moins d'énergie et respecte davantage l'environnement. Un voyant lumineux et un bip continu pendant 3 secondes vous indiqueront la fin du programme.
*** Pour le programme Express, il vous faudra utiliser un détergent en poudre ou liquide au pouvoir de dissolution optimal.

4

SELECTION DES FONCTIONS SUPPLEMENTAIRES

Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable.

Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.

Descriptif des fonctions supplémentaires suivant les modèles :

Touche : Départ différé

Permet de différer le début du lavage. Certains modèles diffèrent le lavage de 3, 6 ou 9 heures. Dans ce cas, si on appuie sur la touche Départ différé, un voyant s'allume pour signaler que l'option est activée.

Sur d'autres modèles, on à le choix de différer le lavage, de 1 à 9 heures avec des intervalles d'1 heure. Idéal pour bénéficier du tarif électrique de nuit. Sur ces modèles, en appuyant sur la touche Départ différé, le display indiquera de combien d'heures vous voulez différer le début du lavage.

Touche : Réduction de temps

Ecourte la durée des opérations de lavage et de séchage. Cette option peut être utilisée dans les programmes Intensif, Normal, Automatique et Economique.

Touche : Séchage plus

Favorise de meilleurs résultats de séchage. Peut être activée dans tous les programmes sauf au prélavage.

Touche : Express (supérieur)

Pour des lavages ultra rapides : vaisselle peu sale, disposée sur le panier supérieur.

Touche : Charge supérieure / inférieure

N'utilise que la moitié de la capacité du lave-vaisselle. Charge Supérieure, dans le panier supérieur, pour les pièces les plus délicates et Charge Inférieure dans le panier inférieur pour des casseroles ou des pièces très sales. Valable pour tous les programmes.

Touche : Demi- charge

Permet de laver une demi-charge dans le panier supérieur uniquement. Valable pour tous les programmes.

IMPORTANT

Si après la sélection des fonctions supplémentaires, vous changez de programme ou appuyez sur la touche ON / OFF, vous annulez toutes les fonctions préalablement sélectionnées.

REMARQUE ECOLOGIQUE

Si le modèle dispose de la fonction Eco-Sensor, vous pourrez économiser 25 % d'eau en utilisant le programme intensif ou Normal. L'Eco-Sensor détecte le degré de salissure de l'eau du prélavage et permet sa réutilisation durant le lavage, si elle est jugée suffisamment propre.

Après avoir connecté le lave-vaisselle, sélectionné le programme de lavage et les fonctions supplémentaires, il ne vous reste plus qu'à appuyer sur la touche de départ.

Les différentes phases actives en cours de programme s'afficheront au fur et à mesure que le lavage progresse.

Des voyants, situés sur le sélecteur ou le bouton de programmes indiquent à quelle phase du processus de lavage on se situe.

Suivant les modèles, les phases sont :

Les modèles équipés d'un écran d'affichage indiquent le temps restant jusqu'à la fin du programme.

N'ouvrez pas la porte du lave-vaisselle pendant le processus de lavage. Cela pourrait perturber le déroulement du programme.

Lorsque le lave-vaisselle est en marche et que ...

• vous voulez introduire une pièce en plus dans le lave-vaisselle.

• vous voulez modifier le programme de lavage.

• Appuyez sur la touch Pause.

• Introduisez la pièce dans le lave-vaisselle et/ou modifiez le programme de lavage.
• Appuyez sur la touche Départ.

Sauf si la modification a une incidence sur la durée du programme de lavage sélectionné ou si vous avez activé la fonction de Départ différé, auquel cas vous devez passer par la touche ON/OFF (☐), pour pouvoir modifier son état.

IMPORTANT

Il faut bien faire la différence entre la touche Départ / Pause est différente de celle de ON / OFF.

Si vous appuyez sur ON / OFF Ⓐ pendant le processus de lavage, il vous faudra reprogrammer le lave-vaisselle.

7 FIN DE PROGRAMME

A la fin du programme, le voyant FIN (STOP) s'allumera et émettra un bip continu pendant 3 secondes.

En cas de coupure de l'alimentation électrique, lorsque le courant sera rétabli, le lave-vaisselle

reprendra son fonctionnement normal à compter de son point d'arrêt (il

possède une mémoire de 12 heures minimum, suivant les modèles).

9 CONSEILS DE BASE

Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci, allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.

a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil.
b Disposez correctement la vaisselle. Pour une qualité optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi être correctement positionnée afin qu'elle puisse être totalement aspergée d'eau.
c Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins.
d Nettoyage. Nettoyez tous les trois mois les filtres et les bras d'aspersion. Assurez-vous également qu'ils ont été correctement replacés.

MAINTENANCE ET ENTRETIEN DE L'APPAREIL

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle.

Réalisez tous les trois mois les opérations suivantes :

• Nettoyage du filtre.
• Nettoyage des bras d'aspersion.
• Nettoyage intérieur.
• Nettoyage extérieur.

Vous rallongerez ainsi la durée de vie de votre lave-vaisselle.

IMPORTANT

Laissez le lave-vaisselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

1 NETTOYAGE DU FILTRE DE LAVAGE

Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre intérieur, filtre extérieur et le protecteur des filtres. Ils se situent dans la partie basse du la-ve-vaisselle sous le panier inférieur.

a

Après avoir retiré le panier inférieur, démontez le filtre intérieur en le tournant vers la gauche et en le tirant vers le haut.

b

Retirez le filtre extérieur.

C

Retirez le filtre protecteur (selon les modèles).

Il faut impérativement remettre correctement les filtres à leur place.

Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur

dans son logement. Mettez en place le filtre intérieur dans son orifice et tournez-le vers la droite jusqu'à buter.

2

NETTOYAGE DES BRAS D'ASPERSION

Le troisième bras d'aspersion (selon le modèle), ainsi que le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois.

Démontage des bras d'aspersion :

a

Le troisième bras d'aspersion se démon- te en faisant pression vers le haut et en le dé- vissant.

b

Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.

C

Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.

Ils doivent être lavés sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les gicleurs doivent être bien propres. Si un gicleur est bouché, il faut le déboucher.

Montez les bras d'asper- sion.

Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique

3

NETTOYAGE DE L'INTERIEUR DE L'APPAREIL

Il faut nettoyer le lave-vaisselle tous les trois mois pour éliminer les saletés logées dans la machine.

Au lieu d'utiliser du détergent, utilisez du produit spécial nettoyant pour les lave-vaisselle

(suivre les instructions du fabriquant pour son utilisation)

4

NETTOYAGE DE L'EXTERIEUR DE L'APPAREIL

Pour nettoyer l'extérieur, utilisez un chiffon imprégné d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Sécher avec un chiffon.

Par mesure de sécurité, vérifiez que la machine n'est pas en marche pendant le nettoyage.

DIAGNOSTIC ET SOLUTION AUX PROBLEMES

Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement trouver la solution en consultant les indications qui suivent.

Si ce n'est pas le cas, contactez le SERVICE

TECHNIQUE auquel vous préciserez au mieux les symptômes de la panne que vous constatez.

Lorsque le lave-vaisselle détecte un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modèle.

Un tableau identifiant les incidents est situé sur le bord supérieur de la porte du lave-vaisselle.

(F1) Modèles avec écran « display ». Sur ces modèles, le dysfonctionnement est identifié par la lettre «F» suivie d'un numéro (de 1 a 9).

1 ••• Modèles sans écran « display ». En cas de dysfonctionnement, le lave-vaisselle émettra une série de bips qui stopperont pendant sept secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonctionnement en comptant le nombre de bips (1 bip, Porte ouverte ; 2 bips, l'eau n'arrive pas ; et ainsi de suite).

Pour que le lave-vaisselle arrête d'émettre des bips, appuyer sur la touche Départ/Pause.

Selon le type de dysfonctionnement, contactez le Service Technique.

DYSFONCTIONNEMENT	MODELE AVEC DISPLAY	MODELE SANS DISPLAY
		Nb. BIPS
Fermer la porte F1 1
Pas d'entree eau F2 2
Ne vidange eau F3 3
Deborde F4 4
Surchauffe F5 5
Ne chauffe pas F6 6
Detecte pas temp F7 7
Pas pression eau F8 8
Ne distribue pas	F9 9

- Pourquoi le lave-vaisselle ne se met pas en fonction ?

Vérifier si :

– Il n'y a pas de tension sur le réseau électrique.
- La prise de courant n'est pas bien enfoncée.
- Les fusibles de l'installation électrique ont « sauté ».
– Le lave-vaisselle n'est pas branché.
- Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente).
- La porte du lave-vaisselle est mal fermée.
– Vous n'avez pas appuyé sur la touche Départ.

- Le lave-vaisselle se met en fonction mais l'eau n'arrive pas

Vérifier si :

– Il n'y a pas d'eau dans le réseau.
- Le robinet d'arrivée d'eau est fermé.
- Le filtre de l'électrovanne d'arrivée d'eau est bouché.

- Il ne vidange pas, l'eau reste dans la cuve

Vérifier si :

– Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
- Le tuyau de vidange est bouché ou plié.
- Les filtres sont bouchés.
- Le programme sélectionné n'est pas encore terminé.

- Le voyant de manque de sel régénérant ne s'éteint pas

Vérifier si :

– Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère.
- La dureté de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera toujours allumé.

- Des traces de détergent restent dans le distributeur ou sur la contre-porte

Vérifier si :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.
• Les gicleurs des bras d'aspersion sont bouchés.
• Le distributeur de détergent était humide lorsque vous avez mis le détergent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

- Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lavevaisselle.

- Consomme beaucoup de sel régénérant

Vérifier si :

• Le couvercle du réservoir à sel n'est pas bien fermé.
• Le niveau de consommation de sel n'est pas bien réglé.

- Le lave-vaisselle émet des bruits bizarres

Vérifier si :

– Vous n'avez pas correctement positionné la vaisselle.
- Les bras d'aspersion heurtent un élément de la vaisselle.

2

PROBLEMES AVEC L'EFFICACITE DU LAVAGE

Restes de saleté ou résidus d'aliments sur la vaisselle

Vérifier si :

• Le filtre de lavage est mal positionné, sale ou bouché.
• Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une pièce de la vaisselle.
• Le détergent n'est pas conforme ou est insuffisant.
• La vaisselle n'est correctement positionnée. Certaines pièces se touchent entre elles.
• Les paniers sont trop chargés.
• Le programme de lavage sélectionné n'est pas adéquat.
• La vidange est bloqué.
  – des résidus d'aliments trop secs collent à la vaisselle.

• La vaisselle sort blanchâtre

Vérifier si :

• Pas assez de détergent ou de liquide de rinçage.
• Le couvercle du réservoir à sel est mal fermé.
• Le réservoir à sel n'a plus d'eau ni de sel.
  – L'adoucisseur n'est pas bien réglé en fonction de la dureté de l'eau.
• Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.

- La vaisselle n'est pas bien sèche

Vérifier si :

– Il manque du liquide de rinçage.
- La régulation du liquide de rinçage n'est pas adéquate.
– La vaisselle est mal positionnée.
– La vaisselle a été retirée trop tôt.
- Le programme de lavage n'est pas celui qui convient.

- Le verre ou le cristal ressort avec un aspect laiteux ou rayé

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaisselle.
  – Le détergent ne convient pas.

- Le verre ou le cristal ressort avec un aspect opaque

– Il manque de liquide de rinçage.

- Les verres et les couverts ressortent voilés et les verres présentent un aspect métallique

- Dosage excessif de liquide de rinçage.

- Les pièces en acier inoxydable ou en acier fin sont tâchées

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaisselle.
  – La vaisselle n'est pas bien positionnée.
• Trop de détergent utilisé pour le lavage.
• Acier de qualité faible.
  – Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.

LAVE-VAISSELLE

REMARQUES

En vue de préserver l'environnement, veuillez déposer votre appareil usagé dans un centre officiel de ramassage ou de récupération de matériaux recyclables.

Avant de vous débarrasser de votre appareil usagé, rendez-le inutilisable en coupant le cordon d'alimentation électrique.
