SW-112 - Caisson de basses KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Klipsch
Modèle	SW-112
Catégorie	Subwoofer
Haut-parleur	1 x 12 pouces (30,5 cm) en alliage cuivré
Puissance de l'amplificateur	300 Watts RMS (600 Watts crête)
Réponse en fréquence	24 Hz – 125 Hz +/- 3 dB
Dimensions (L x H x P)	432 x 483 x 483 mm
Poids	22,7 kg
Alimentation	220-240 V, 50/60 Hz
Consommation électrique	500 Watts max
Entrées	1 entrée LFE RCA, entrées ligne haut niveau
Réglages	Volume, fréquence de coupure, phase (0°/180°)
Fonctions principales	Graves profonds et percutants, design compact, finition en vinyle noir
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Contactez un centre de service agréé Klipsch pour les pièces et réparations.
Informations générales	Caisson de basses de la série Reference, idéal pour home cinéma et musique.

FOIRE AUX QUESTIONS - SW-112 KLIPSCH

Quelle est la puissance du caisson de basses Klipsch SW-112 ?

Le SW-112 délivre 300 Watts RMS (600 Watts crête) grâce à son amplificateur intégré, offrant des graves puissants.

Comment connecter le SW-112 à un amplificateur ou récepteur ?

Utilisez un câble RCA mono pour le connecter à la sortie LFE de votre récepteur. Vous pouvez aussi utiliser les entrées haut niveau si votre amplificateur ne possède pas de sortie LFE.

Quelle est la taille du haut-parleur du SW-112 ?

Le SW-112 est équipé d'un haut-parleur de 12 pouces (30,5 cm) avec cône en alliage cuivré pour une meilleure rigidité.

Comment régler la fréquence de coupure du subwoofer ?

Utilisez le potentiomètre Low Pass à l'arrière. Réglez-le généralement entre 80 et 120 Hz selon vos enceintes principales.

Que faire si le caisson ne s'allume pas ?

Vérifiez le câble d'alimentation et assurez-vous que la prise fonctionne. Le SW-112 passe en mode veille automatique après quelques minutes sans signal ; il se réveille dès qu'un signal audio est détecté.

Comment utiliser le commutateur de phase ?

Le commutateur Phase (0°/180°) permet d'aligner la polarité du subwoofer avec les enceintes. Écoutez à la position d'écoute et choisissez le réglage qui produit le plus de graves.

Où placer le caisson de basses pour de meilleures performances ?

Placez-le dans un coin de la pièce pour renforcer les graves, ou le long d'un mur. Évitez les obstacles et gardez-le à au moins 30 cm des murs pour la ventilation.

Le SW-112 est-il compatible avec un système home cinéma ?

Oui, il est conçu pour les systèmes home cinéma et musique. Il s'intègre parfaitement avec les enceintes Klipsch de la série Reference.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager la finition.

Que faire en cas de distorsion ou de grésillement ?

Réduisez le volume du subwoofer ou de l'amplificateur. Vérifiez les connexions et assurez-vous que le caisson n'est pas poussé à son maximum. Si le problème persiste, contactez le support Klipsch.

MODE D'EMPLOI SW-112 KLIPSCH

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Le terme «IC:» avant le numéro de certification radio signifie seulement que les spécifications techniques d'Industrie Canada ont été respectées.

Cet appareil est conforme à FCC et IC l'exposition aux rayonnements limites fixées pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet transmetteur ne doit pas être co-situé ou opérant en liaison avec toute autre antenne ou transmetteur.

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DÉBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.
15. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.
16. Pour isoler complètement cet appareil de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
17. La fiche secteur du cordon d'alimentation doit rester accessible.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.

L'éclair fiéché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT : Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

AVERTISSEMENT RISQUE D'ÉLECTROCUTION NE PAS OUVRIR

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

AVERTISSEMENT : Ce produit a été conçu pour être alimenté EXCLUSIVEMENT par une source d'alimentation secteur conforme aux valeurs indiquées en face arrière ou par le bloc d'alimentation du produit. L'alimentation à partir d'autres sources que celles indiquées risque d'endommager le produit de façon irréversible et d'annuler sa garantie. L'utilisation d'adaptateurs de fiches secteur doit se faire avec prudence, car elle peut permettre le branchement du produit sur des sources de tension pour lesquelles le produit n'a pas été conçu. Si le produit est pourvu d'un cordon d'alimentation amovible, utiliser uniquement un cordon du même type que celui fourni avec l'appareil, ou un cordon fourni par un distributeur ou revendeur local. En cas de doute quant à la tension d'alimentation acceptable, s'adresser au distributeur ou au revendeur local.

INSPECTION

Vos nouvelles enceintes doivent être aussi belles qu'à leur départ de l'usine. Vérifiez immédiatement qu'elles n'ont pas été endommagées au cours du transport. Déballez soigneusement les enceintes et vérifiez les composants en vous référant à la liste de colisage. Dans certains cas exceptionnels, des éléments peuvent avoir été endommagés au cours du transport. Si des dégâts sont constatés, contactez le transporteur et le reven- deur chez lequel le système a été acheté. Faites une demande d'inspection et suivez les instructions d'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

PLACEMENT DU CAISSON DE GRAVES SW

Les caissons de graves amplifiés Klipsch ont été conçus pour reproduire les extrêmes graves et fournir l'impact permettant que les films et la musique atteignent l'excellence que vous attendez. Pour optimiser les performances, il est généralement conseillé de placer le caisson de graves dans un coin adjacent au mur où se trouvent les enceintes avant (voir la figure 1). Le placement dans la pièce peut avoir une très grande influence sur les performances du caisson de graves amplifié. Le placement en coin suggéré ci-dessus permet d'optimiser le volume de graves. Si le caisson de graves est placé au milieu d'un mur ou à distance des murs, le volume de graves en sera réduit. Essayez différents placements et réglages afin de déterminer ce qui convient le mieux à la pièce et à vos préférences. Lors du choix de l'emplacement du caisson de graves, n'oubliez pas que l'amplificateur intégré doit être branché à une prise de courant secteur.

RACCORDEMENTS ET COMMANDES

ATTENTION: Veiller à ce que le caisson est débranché de la prise murale avant d'effectuer tout branchement. Ne raccordez pas en même temps les entrées « High Level » (haut niveau) et « Line Level » (niveau ligne), car cela risque d'endommager votre matériel.

Bornes « LINE IN » (entrée ligne) - La plupart des récepteurs (et préamplificateurs) ambiophoniques actuels offrent une sortie pour caisson de grave repérée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez d'une telle sortie, branchez-y une extrémité d'un câble de caisson de graves et raccordez l'autre extrémité à l'entrée ligne du caisson de grave repérée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner avec les enregistrements musicaux comme avec les films à son ambiophonique (consultez le manuel du récepteur). En l'absence de sortie de caisson de graves sur le récepteur, vous pouvez raccorder les canaux de sortie gauche et droite de préamplification du récepteur (le cas échéant) aux entrées Left/LFE et Right du caisson de graves.

Bornes « HIGH LEVEL » (niveau haut) – Si votre récepteur (ou préamplificateur) ne comporte pas de sortie Subwoofer Pre Out, Sub Out, SW Out, etc., vous pouvez raccorder le caisson de graves SW aux bornes « High Level ». À l'aide de fil d'enceinte de calibre 16 ou plus gros, raccordez la borne « positive » (+) ROUGE du canal GAUCHE de l'amplificateur à la borne (+) ROUGE du canal GAUCHE d'entrée du caisson de graves (High Level In). Raccordez la borne « négative » (-) NOIRE du canal GAUCHE de l'amplificateur à la borne « négative » (-) NOIRE du canal GAUCHE d'entrée du caisson de graves (High Level In).

Répétez cette procédure pour le raccordement du canal DROIT d'entrée de l'amplificateur. Vérifiez qu'aucune partie dénudée de fil de raccordement n'en touche une autre ou l'une des autres bornes, car cela risque d'endommager votre matériel. Ce branchement au récepteur utilise les mêmes bornes que celles auxquelles sont raccordées les enceintes principales.

Commande « LOWPASS » (passe-bas) – La fréquence de coupure choisie détermine le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Si le réglage de la fréquence de coupure se fait dans le récepteur, tournez le bouton du filtre passe-bas du caisson de graves le plus possible vers la droite (150 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite utilisée dans le système. En règle générale, pour les enceintes à piétement de grande taille, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez de petites enceintes de bibliothèque ou « satellite » comme enceintes principales, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus la valeur réglée doit être élevée, de façon à ce que les basses fréquences se répartissent bien entre les enceintes et le caisson de graves une fois le système complètement raccordé. S'il n'y a pas de réglage de fréquence de coupure sur le récepteur, réglez à la place le filtre passe-bas du caisson de graves en utilisant les mêmes valeurs recommandées (consultez le manuel du récepteur pour plus de renseignements sur la configuration des enceintes).

Commande « LOWPASS » (passe-bas) – La fréquence de coupure choisie détermine le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Si le réglage de la fréquence de coupure se fait dans le récepteur, tournez le bouton du filtre passe-bas du caisson de graves le plus possible vers la droite (150 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite utilisée dans le système. En règle générale, pour les enceintes à piétement de grande taille, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez de petites enceintes de bibliothèque ou « satellite » comme enceintes principales, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus la valeur réglée doit être élevée, de façon à ce que les basses fréquences se répartissent bien entre les enceintes et le caisson de graves une fois le système complètement raccordé. S'il n'y a pas de réglage de fréquence de coupure sur le récepteur, réglez à la place le filtre passe-bas du caisson de graves en utilisant les mêmes valeurs recommandées (consultez le manuel du récepteur pour plus de renseignements sur la configuration des enceintes).

« PHASE » 0/180 — Cette commande sert à l'équilibrage acoustique de la sortie du caisson de graves avec les enceintes principales. Choisissez la position (soit 0°, soit 180°) dans laquelle la puissance du caisson de graves est la plus élevée pour la position d'écoute.

« POWER » AUTO/ON/OFF (auto/marche/arrêt) – Il s'agit de l'interrupteur d'alimentation secteur du caisson de graves. Cet interrupteur doit être en position « ON » pour que le caisson de graves et la fonction « Auto/On » soient en service. Mettez-le en position « OFF » lorsque le caisson de graves reste inutilisé pendant une longue durée (par exemple, pendant les vacances).

Lorsque ce commutateur est en position « AUTO », le caisson de graves se met automatiquement en marche dès la détection d'un signal. Il s'éteint automatiquement après 20 minutes sans signal. Lorsque le commutateur est en position « ON », le caisson de graves reste en marche tant que l'interrupteur d'alimentation est en position « ON » (marche). Lorsque le commutateur est en position « OFF », le caisson de graves reste à l'arrêt tant que l'interrupteur d'alimentation est en position « OFF » (arrêt).

Voyant d'alimentation – Ce voyant, le baffle avant, indique l'état de fonctionnement de l'amplificateur intégré. Il est en mode de veille et en vert lorsque l'amplificateur est activé et reçoit un signal. Lorsque le voyant est éteint, l'amplificateur est à l'arrêt. Pour plus de renseignements sur les réglages indiqués dans ce manuel et sur la gestion des graves, adressez-vous à un revendeur ou visitez le site www.klipsch.com.

ENTRETIEN ET NETTOYAGE DU CAISSON DE GRAVES AMPLIFIÉ

La finition résistante du caisson de graves ne nécessite qu'un dépoussiérage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La poussière peut être enlevée du coffret du caisson de graves à l'aide d'une brosse d'aspirateur.

REMARQUE : Cet appareil a été testé et reconnu compatible avec les limites des appareils numériques de classe B, en application de la section 15 des règles de la FCC. Ces limites ont été établies de façon à offrir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Ce matériel génère, utilise et peut émettre des radio-fréquences et, s'il n'est pas installé et utilisé en accord avec les directives fournies, peut provoquer des interférences avec les communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation donnée. Si cet appareil entraîne des interférences nuisibles à la réception des programmes de radio ou de télévision, ce qui peut se vérifier en le mettant hors tension puis de nouveau sous tension, l'utilisateur peut prendre les mesures suivantes pour essayer de corriger les interférences :

réorientation ou déplacement de l'antenne de réception ;

augmentation de la distance entre l'appareil et le récepteur ;

branchement de l'appareil sur une prise de courant reliée a un circuit électrique différent de celui du récepteur ;

consulter le détaillant ou un technicien radio/TV compétent sur ce sujet.

Homologation comme appareil numérique de classe B au titre des modalités de vérification FCC section 15.

Attention : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

The terme « IC » avant le numéro d'homologation radio indique simplement le respect des spécifications techniques d'Industrie Canada.

Cet appareil respecte les limites FCC et IC d'exposition aux rayonnements, établies pour un environnement non contrôlé. Cet appareil doit être installé et utilisé de façon à ce que la distance entre le radiateur et le corps humain soit d'au moins 20 cm. Cet émetteur ne doit pas être placé à proximité d'autres antennes ou émetteurs ni fonctionner avec eux.

Son fonctionnement est soumis aux deux conditions suivantes : 1) cet appareil ne doit pas produire d'interférences et 2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable de l'appareil.

Pour réduire les risques d'interférences radio pouvant affecter les autres utilisateurs, le type d'antenne et son gain doivent être choisis de façon à ce que la puissance isotrope rayonnée équivalente (PIRE) ne soit pas supérieure à ce qui est permis pour permettre de bonnes communications.

Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l'Union Européenne ; conformité aux directives de l'Union européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Ecodesign.

AVIS WEEE

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (EU) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.

ENREGISTREMENT DU PRODUIT

Enregistrez le produit en ligne à l'adresse www.klipsch.com/register

• Klipsch vous tiendra au courant des nouveaux produits et des promotions.
• Vos coordonnées ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées pour la garantie.
  Conservez le reçu pour les réclamations dans le cadre de la garantie.

KLIPSCH EST UNE MARQUE DÉPOSÉE DE KLIPSCH GROUP INC

Figure 1 Placement des enceintes dans la zone d'écoute

Figure 2 Raccordement des caissons de graves SW-110, SW-112 et SW-115

Le caisson de graves Klipsch SW permet les raccordements de niveau enceinte (haut) et de niveau entrée ligne (bas). Le raccordement dépend du type de récepteur (ou préamplificateur) utilisé avec le caisson de graves. Veillez à ne pas effectuer les deux raccordements en même temps, car cela risque d'endommager le système ! La plupart des raccordements se font sur l'entrée ligne « Line In ».

Raccordement « Line In » (entrée ligne)

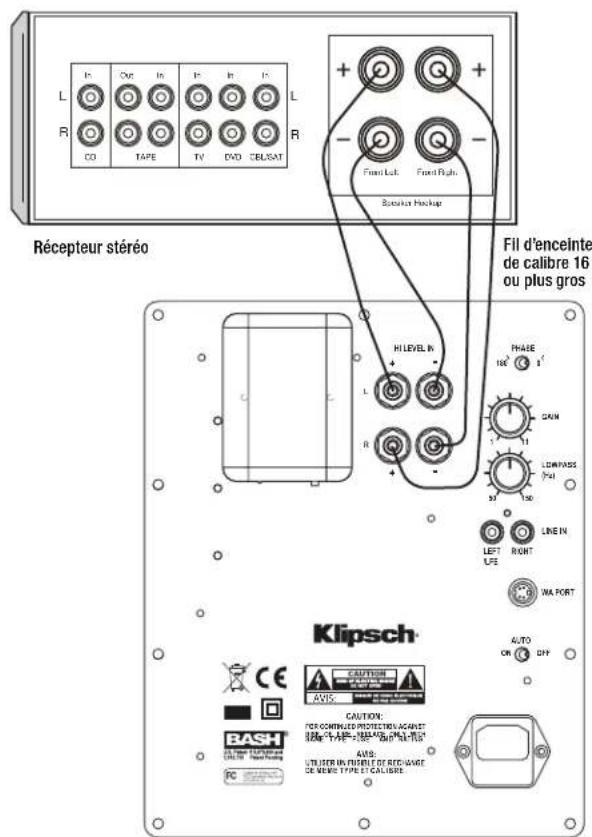

Raccordement « High Level » (haut niveau)
