Type de produit	Chaudière solaire pour production d'eau chaude sanitaire
Marque	SAUNIER DUVAL
Modèle	HELIOSET 250C
Volume du ballon	250 litres
Volume de réserve de réchauffage	95 litres
Capteurs solaires	1 ou 2 capteurs plans HelioPlan SRD 2.3 (cadre aluminium, absorbeur cuivre, verre solaire)
Fluide caloporteur	Mélange eau-glycol Saunier Duval (prêt à l'emploi, résiste jusqu'à -28°C)
Pression de service maximale	10 bar
Température maximale de l'eau	80°C
Protection anticorrosion	Anode en magnésium (contrôle annuel nécessaire)
Alimentation électrique	230 V ~ 50 Hz (régulateur et pompes)
Fonctions principales	Régulation différentielle, recharge automatique, protection anti-légionelles, mode vacances, antiblocage pompes, éphéméride
Entretien	Contrôle annuel de l'anode, vidange si risque de gel, changement du fluide caloporteur tous les 3 ans
Sécurité	Soupape de sécurité, réducteur de pression si >10 bar, mise à la terre obligatoire
Réparabilité	Pièces d'origine Saunier Duval, intervention par installateur agréé
Matériaux principaux	Ballon émaillé côté eau potable, capteurs en aluminium et cuivre

FOIRE AUX QUESTIONS - HELIOSET 250C SAUNIER DUVAL

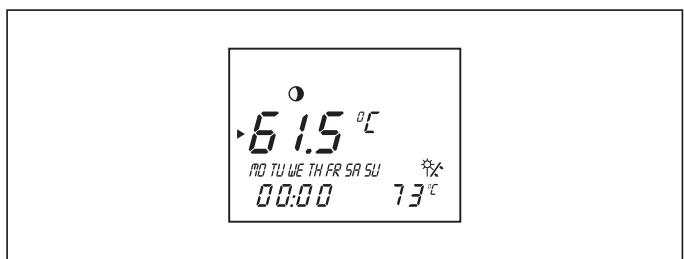

Comment régler la température de consigne du ballon solaire ?

Depuis le menu principal, appuyez sur les touches + ou - pour modifier la température. La valeur clignote après 3 secondes. Réglez la température souhaitée (recommandée : 60°C). L'écran revient automatiquement au menu principal après quelques secondes.

Que faire en cas de coupure de courant prolongée ?

Le régulateur a une autonomie de 30 minutes. Passé ce délai, l'horloge interne s'arrête. Après le retour du courant, il faut reprogrammer la date, l'heure et le jour de la semaine. La programmation de la date et de l'année doit être effectuée par un installateur qualifié.

Comment activer la fonction Vacances ?

Appuyez trois fois sur la touche fonctions spéciales (symbole vacances). Le symbole clignote. Utilisez les touches + ou - pour sélectionner le nombre de jours d'absence (1 à 99). La fonction désactive le système solaire et le réchauffage. Elle se désactive automatiquement à la fin de la période.

Quelle est la température maximale de l'eau chaude produite ?

L'eau dans le ballon peut atteindre 80°C, que ce soit par énergie solaire ou par réchauffage. Pour éviter les brûlures, il est recommandé d'installer un mitigeur thermostatique réglé en dessous de 60°C.

Comment protéger l'installation contre le gel en hiver ?

Si le ballon est dans une pièce non chauffée et que vous vous absentez longtemps, vidangez complètement le ballon. Fermez l'arrivée d'eau froide, ouvrez la soupape de vidange et un robinet d'eau chaude pour purger. N'oubliez pas de vidanger aussi l'échangeur de réchauffage.

Quand faut-il changer le fluide caloporteur ?

Le fluide caloporteur Saunier Duval doit être changé tous les trois ans. Cette opération fait partie du contrat d'entretien avec un installateur agréé. N'utilisez que le fluide d'origine pour éviter tout dommage.

Que signifie le code d'erreur 'NTCA Err' sur l'écran ?

Ce code indique une erreur de la sonde du capteur solaire. Contactez un installateur qualifié pour diagnostiquer et remplacer la sonde défectueuse. N'essayez pas de réparer vous-même.

Comment entretenir l'anode en magnésium ?

L'anode de protection doit être contrôlée chaque année par un installateur. Si elle est usée, remplacez-la exclusivement par une pièce d'origine Saunier Duval. Cette maintenance est essentielle pour éviter la corrosion du ballon.

Puis-je utiliser un autre fluide que le fluide caloporteur Saunier Duval ?

Non. L'utilisation d'eau ou d'un autre liquide détruirait les capteurs et l'installation par gel ou corrosion. Remplissez uniquement avec le fluide caloporteur Saunier Duval, prêt à l'emploi.

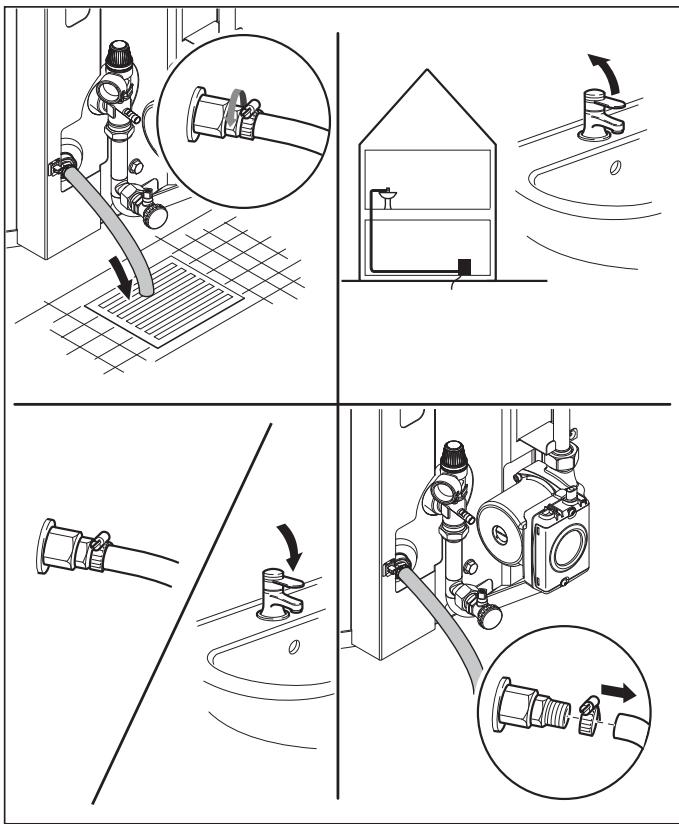

Comment vidanger le ballon en cas d'absence prolongée ?

Mettez le ballon hors service (mode OFF). Fermez le robinet d'arrêt d'eau froide. Raccordez un tuyau à la soupape de vidange, ouvrez-la, puis ouvrez un robinet d'eau chaude en hauteur pour purger. Attendez que toute l'eau s'écoule, puis refermez la soupape et le robinet.

MODE D'EMPLOI HELIOSET 250C SAUNIER DUVAL

Description du système

HelioSet

1 Remarques relatives à la documentation

1.1 Conservation des documents.. 2 1.2 Symboles utilisés.. 2 1.3 Validité de la notice 2

2 Description du système 2

2.1 Installation solaire 2 2.2 Ballon 3 2.3 Principe de fonctionnement 3

2.4 Fonction du régulateur solaire 4 2.5 Structure et fonctionnement 6 2.6 Canalisations solaires 8 2.7 Caractéristiques du fluide caloporteur 8 2.8 Protection antigel et anticorrosion du circuit solaire 9 2.9 Capteurs plans HelioPlan SRD 2.3

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la présente description du système et notice d'emploi.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

Pour l'utilisateur de l'installation :

• Description du système et notice d'emploi N° 0020081745
• Certificat de garantie N° 0020027007
• Autre carte de garantie FR N° 0020072302

Pour l'installateur spécialisé :

- Notice d'installation No0020081746 - Notice de montage capteur plan solaire HelioPlan SRD 2.3

Montage sur toiture/sur toit plat N°0020072736

Montage intégré au toit N° 0020072740

1.1 Conservation des documents

Veuillez conserver cette description de système et notice d'emploi ainsi que tous les documents d'accompagnement applicables afin qu'ils soient à disposition en cas de besoin.

Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.

1.2 Symboles utilisés

Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil !

Danger!

Danger de mort et risque de blessures!

Danger!

Danger de mort par électrocution!

Danger!

Risque de brûlures!

Attention!

Danger potentiel pour le produit et l'environnement!

Remarque!

Ce symbole signale des informations importantes.

• Ce symbole indique une activité nécessaire

1.3 Validité de la notice

La présente description de système s'applique uniquement pour les références d'appareils suivantes.

Tab. 1.1 Validité de la notice

Type d'appareil	Référence
HelioSet S-FE 250/3 SC	0010007386

La référence de l'appareil est indiquée sur la plaque signalétique.

2 Description du système

Cette description du système est destinée à l'utilisateur du système HelioSet.

Elle contient des informations relatives au système et a pour vocation de compléter la notice d'installation. La description du système figure au début de cette notice afin que vous la lisiez avant toutes les autres notices.

2.1 Installation solaire

L'installation solaire HelioSet est un dispositif permettant la préparation d'eau chaude potable par énergie solaire.

Elle se compose d'un gallon, d'un champ de capteurs comptenant 1 - 2 capteurs et d'une conduite de connexion qui relié le gallon au champ de capteurs.

La plupart des composants de l'installation solaire compacte sont intégrés dans le ballon d'eau chaude sanitaire. L'installation comprend un régulateur permettant de commander l'installation solaire.

Les unités de gallon Saunier Duval S-FE 250 SC et 350 SC sont des ballons solaires à chauffage indirect, pour l'approvisionnement en eau chaude à appoint solaire. La seule différence entre ces modèles est le volume du ballon.

Afin de leur garantir une grande longévité, les ballons et le serpentin de chauffage sont émaillés côté eau potable. Chaque ballon est protégé contre la corrosion par une anode de protection en magnésium. Vous devez soumettre cette anode de protection à une maintenance annuelle, afin d'assurer une protection durable contre la corrosion.

Les ballons solaires à apport indirect fonctionnent en circuit fermé, c'est-à-dire que l'eau contenue dans le ballon n'est pas en contact avec l'air. Lorsque vous ouvrez la soupape de distribution d'eau chaude, l'eau chaude est évacuée du gallon sous la pression de l'eau froide entrant dans le gallon.

L'échangeur solaire se trouve dans la partie inférieure, celle-ci étant froide. Les températures relativement basses de l'eau dans la partie inférieure garantissant une transmission optimale de la chaleur du circuit solaire à l'eau du gallon, même en cas de faible rayonnement solaire.

Sur les modèles S-FE 250 SC et 350 SC, il est possible, si nécessaire, d'effectuer un réchauffage complémentaire dans un deuxième circuit de chauffage séparé.

À la différence du chauffage solaire, le réchauffage de l'eau chaude par la chaudière ou la chaudière à circulation on d'eau a lieu dans la partie supérieure plus chaude du ballon. Le volume de réserve du réchauffage est d'environ 95 I pour le S-FE 250 SC et 145 I pour le S-FE 350 SC.

Le ballon solaire dispose d'une ou de deux pompe(s) de circulation qui permet une adaptation optimale de la quantité de pompage requise ainsi que de la puissance de la pompe.

La régulation du débit nominal est effectuée par le régulateur; il n'est pas nécessaire de procéder manuellement. Le seul réglage devant être effectué sur l'installation est d'indiquer s'il s'agit d'un système à 1 ou 2 capteurs.

2.3 Principe de fonctionnement

Le principe de fonctionnement de l'installation solaire HelioSet se distingue des nombreuses autres installations solaires.

L'installation solaire HelioSet n'est pas complètement remplie de fluide caloporteur et n'est pas sous pression. C'est pourquoi les pièces habituellement intégrées aux installations solaires, telles que le vase d'expansion, le manomètre et le purgeur, ne se trouvent pas sur celle-ci.

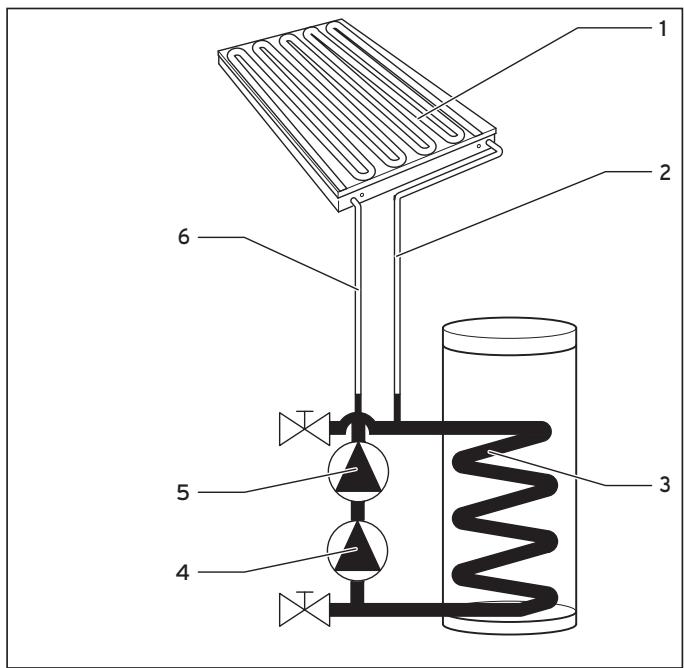

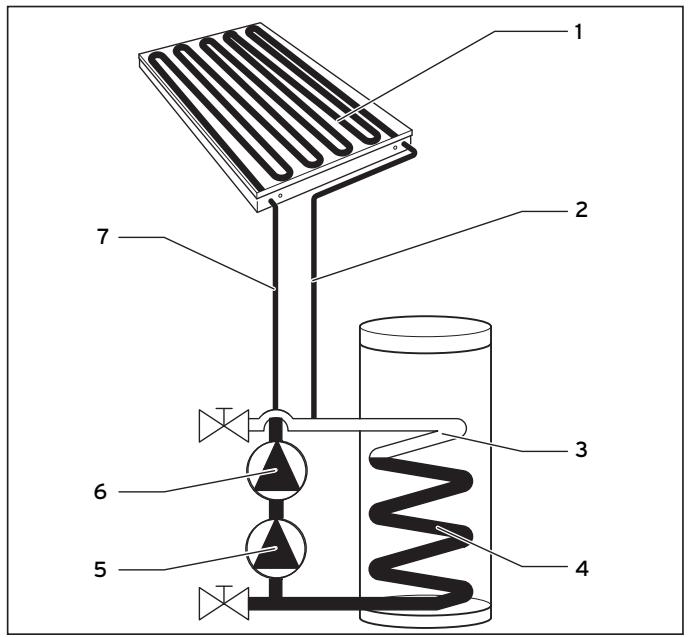

Abb. 2.1 Répartition du fluide caloporteur en cas d'arrêt de la/ des pompe(s) du capteur

Légende

1 Champ de capteurs 2 Conduite de départ solaire 3 Partie supérieure du serpentin 4 Pompe du circuit solaire 1 5 Pompe du circuit solaire 2 (version P uniquement) 6 Conduite de retour solaire

Lors de l'arrêt de la/des pompe(s) du capteur (4, 5) le fluide caloporteur se répartit dans le serpentin de chauffage (3), dans la/les pompe(s) du capteur et dans la tuyauterie solaire au niveau du gallon. C'est pourquoi il est important d'installer le champ de capteurs (1) et toutes les conduites solaires (2) et (6) de manière à ce que le fluide caloporteur puisse s'écouler dans le ballon par l'inclinaison en place. Les conduites solaires et le champ des capteurs sont alors remplis d'air.

Une préparation spéciale à base d'eau et de glycol constitue le fluide caloporteur. Le gallon est déjà rempli de ce mélange lors de la livraison.

Abb. 2.2 Répartition du fluide caloporteur en cas de fonctionnement de la/des pompe(s) du capteur

Légende

1 Champ de capteurs 2 Conduite de départ solaire 3 Partie supérieure du serpentin 4 Partie inférieure du serpentin 5 Pompe du circuit solaire 1 6 Pompe du circuit solaire 2 (version P uniquement) 7 Conduite de retour solaire

Lorsque le régulateur solaire met en marche la/les pompe(s) du capteur (5, 6), la/les pompes envoie(nt) le fluide caloporteur du serpentin de chauffage (4) par la conduite de return (7) dans le champ de capteurs (1). C'est à cet endroit que le fluide est réchauffé et reconduit au ballon par la conduite de départ solaire (2).

Le volume du fluide contenu dans les conduites solaires et dans le champ de capteurs est minime comparé à celui contenu dans le serpentin de chauffage du ballon, étant donné la minceur des conduites et l'épaisseur du serpentin. Ainsi, le niveau du fluide caloporteur ne diminue que très peu lors du fonctionnement de la/des pompe(s) du capteur. La partie supérieure (3) du serpentin de chauffage recueille l'air refoulé par les conduites solaires et le champ de capteurs.

En cas de réchauffement du système, le fluide caloporteur et l'air se dilatent quelque peu. La pression de l'air contenu dans l'installation solaire augmente alors légèrement. La bulle d'air contenue dans l'installation accomplit la tâche d'une cuve de compensation. Cette pression est indispensable et ne doit en aucun cas s'évacuer. C'est pourquoi aucun purgeur ne peut être monté sur l'installation solaire.

Lorsque la/les pompe(s) du capteur est/sont en marche, le fluide caloporteur contenu dans la partie supérieure

(3) du serpentin de chauffage est en contact permanent avec l'air.

Les conditions suivantes découlent du principe de fonctionnement précisé :

• Etant donné que l'installation solaire est en arrêt pendant les saisons fraîches et que le capteur et les conduites solaires ne contiennent que de l'air, il est nécessaire d'entreprendre des mesures de protection contre le gel pour le lieu où le ballon est entreposé.
• L'installation telle qu'elle est prescrite du champ de capteurs ainsi que des conduites solaires, et plus particulièrement l'inclinaison des conduites, constituent une condition indispensable afin de garantir un fonctionnement parfait de l'installation solaire.
• Le volume de liquide du champ de capteurs ainsi que les conduites solaires doivent être exactement adaptés à l'installation solaire. Aussi, les conduites solaires ne peuvent pas avoir une longueur supérieure ou inférieure aux valeurs prescrites, leur diamètre intérieur ne peut être divergent et la construction ainsi que le nombre de capteurs ne peuvent être modifiés.
• Les propriétés physiques du fluide caloporteur comptent également parmi les conditions indispensables au bon fonctionnement de l'installation. Ainsi, si le fluide doit être changé, il convient d'utiliser exclusivement le fluide caloporteur Saunier Duval sans aucun additif.

2.4 Fonction du régulateur solaire

Le réglage des installations solaires HelioSet est effectué par un régulateur solaire à micro-processeur intégré. L'appareil de régulation permet donc de régler la température d'attente du gallon ou la température maximale du gallon.

Le régulateur solaire intégré est un système de réglage totalement équipé pour le réglage d'un champ de capteurs muni de 1 à 2 capteurs et d'un gallon.

Le régulateur fournit à l'installation une zone de raccordement suffisante et dispose d'un écran de taille conséquente ainsi que d'éléments de commande pour l'affichage des données et la saisie de tous les paramètres nécessaires.

Régulation à température différentielle

Le régulateur active la/les pompe(s) du capteur dès que la différence de température (température capteur - température ballon) est supérieure à la différence de mise en marche.

Le régulateur arrête la/les pompe(s) du capteur dès que la différence de température (température capteur - température ballon) est inférieure à la différence de mise hors tension.

La différence de température à la mise en marche est calculée en fonction des courbes mémorisées dans le régulateur ; il existe différentes courbes pour les installations, selon qu'elles aient un ou deux capteurs.

Fonction de recharge

La fonction de recharge sert à chauffer le gallon à la température de consigne souhaitée pendant une plage de temps définie, même lorsque le rendement solaire est insuffisant. Une recharge par résistance chauffante est

donc possible. Pour la recharge du gallon solaire, vous pouvez procéder au réglage d'un programme horaire (pour plus de détails, voir la notice d'emploi, section 4.3.6).

Temporisation de la recharge

Pour éviter une recharge inutile via la résistance, le régulateur est équipé d'une temporisation de recharge. La recharge est retardée de 30 min max. au cas où la ou les pompe(s) du capteur fonctionne(nt) et qu'un rendement solaire est donc assuré. Si la/les pompe(s) du capteur reste(nt) immobile(s) ou si la température souhaitée du gallon n'est pas atteinte une fois le temps de temporisation atteint, la recharge du gallon est réalisée à l'aide de la résistance chauffante.

La temporisation de la recharge est déterminée dans le menu réservé à l'installateur.

Protection anti-légionnelles

Pour la protection anti-légionnelles, le client doit installer la pompe à légionnelles proposée par Saunier Duval comme accessoire.

La fonction anti-légionnelles sert à détruire les germes dans le réservoir et dans les conduites.

Lorsque la fonction est activée, le gallon et les conduites correspondantes d'eau chaude sont portés une fois par semaine (mercredi à 14:00 h) à une température de 70°C

Ensuite, la fonction tente d'atteindre, grâce au seul rendement solaire, la température de consigne pendant 90 min. Si cette opération s'avère infructueuse, la protection anti-légionnelles s'effectue par la résistance chauffante. La fonction Protection anti-légionnelles est désactivée lorsqu'une température d'au moins 68°C est mesurée pendant 30 min.

L'installateur spécialisé active la fonction de protection anti-légionnelles dans le niveau réservé à l'installateur. Ce faisant, il peut, en fonction de la version, sélectionner si le chauffage a lieu à 15:30 ou à 4:00 du matin pour utiliser, le cas échéant, le courant à un tarif de nuit avantageux.

Protection antiblocage des pompes

Une activation des pompes d'environ trois secondes a lieu pour toutes les pompes raccordées au bout d'une immobilisation de 23 heures afin d'éviter un blocage de celles-ci.

Éphéméride

Le régulateur est équipé d'une éphéméride permettant un passage automatique en heures d'été/hiver. Pour l'activer, il suffit de saisir une seule fois la date actuelle dans le menu réservé à l'installateur.

Remarque ! Veuillez noter qu'en cas de panne de courant, le régulateur ne dispose que d'une autonomie de 30 minutes. L'horloge interne s'arrête au bout de 30 minutes et le calendrier ne redémarre pas.

après la reprise de l'alimentation. Dans ce cas, il faut procéder à un nouveau réglage de l'heure et à une vérification de la date actuelle.

Mode de remplissage/de service

Pour garantir un replissage rapide de l'installation après le démarrage de la/des pompe(s) du capteur, le régulateur est équipé d'une fonction « Mode de replissage ». À chaque démarrage, la/les pompe(s) fonctionne(nt) en mode de replissage avec puissance réglée. La régulation différentielle n'est pas active pendant cette durée, ce qui évite l'arrêt de la/des pompe(s), même en dessous du seuil de mise à l'arrêt. Pendant les premières 20 sec., la pompe de circuit solaire 1 accélère jusqu'à 50 % de sa puissance, puis le cas échéant (version « P » uniquement), la pompe de circuit solaire 2 est mise en marche à 50 % de sa puissance. Pendant les 20 sec. suivantes, la pompe de circuit solaire 1 accélère à 100 % de sa puissance. La pompe de circuit solaire 2 (version « P » uniquement) atteint ensuite également 100 % de sa puissance. En conséquence, la pompe ou les deux pompes fonctionnent à 100 % de leur puissance afin de garantir un replissage pendant la durée restante du mode replissage.

Le mode de service succède au mode de remplissage, une fois ce dernier terminé. Afin d'éviter une mise à l'arrêt prématurée de la/des pompe(s) du capteur en cas de faible rendement solaire, la/les pompe(s) fonctionne(nt) tout d'abord pendant un certain moment en puissance minimale, et ce indépendamment de la régulation différentielle. La durée du fonctionnement de la pompe est déterminée par votre installateur lors du montage de l'installation solaire. Après écoulement de ce délai, la régulation différentielle définit la durée du fonctionnement ultérieur et la puissance de la (des) pompe(s) du circuit solaire. Ce faisant, la puissance s'accélère lorsque la différence de température augmente entre la sonde du capteur et la sonde inférieure du ballon pendant la durée de fonctionnement ou la puissance est jugulée si la différence de température diminue.

Fonction d'arrêt occasionnel

L'activation de la fonction Arrêt occasionnel débloque la fonction de recharge, c'est-à-dire que la température de consigne du gallon est maintenue en permanence, en l'occurrence par la recharge.

Recharge unique

En activant la recharge unique, le gallon est chauffé une seule fois à la valeur de consigne régée.

Fonction vacances

L'activation de cette fonction met, pour la durée réglée des vacances (1...99 jours), le mode de fonctionnement sur. Cela désactive le rendement solaire.

2.5 Structure et fonctionnement

L'installation solaire Saunier Duval HelioSet est une installation solaire thermique permettant la production d'eau chaude. En cas d'arrêt de l'installation solaire, le fluide caloporteur contenu dans les capteurs et les conduites regagne le ballon solaire. Les dégâts dus au gel et à un excès de chaleur peuvent être évités de cette manière. Une protection antigel supplémentaire garantit l'efficacité du mélange eau-glycol constituant le fluide caloporteur.

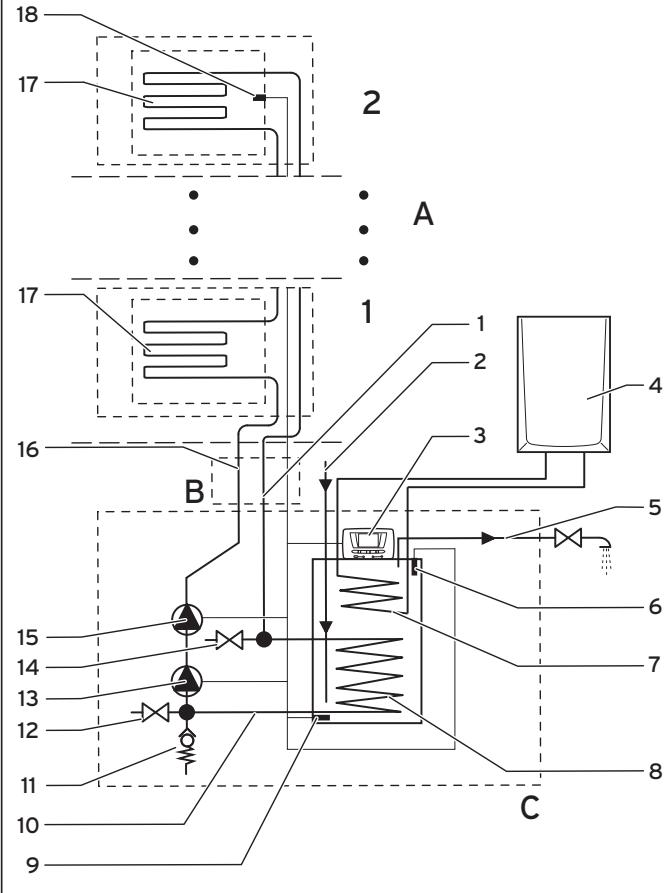

Abb. 2.3 Composants principaux du système HelioSet avec ballon S-FE 250 SC ou 350 SC (schéma de principe sans accessoires de raccordement)

Légende

1 Conduite de départ solaire 2 Conduite d'eau froide 3 Régulation 4 Préparateur d'eau chaude 5 Conduite d'eau chaude 6 Sonde supérieure du ballon 7 Échangeur thermique chauffage 8 Échangeur thermique solaire 9 Sonde du ballon inférieure 10 Tubage solaire intégré 11 Soupape de sécurité 12 Robinet de vidange/de replissage inférieur 13 Pompe du capteur 1 14 Robinet de vidange/de replissage supérieur 15 Pompe du circuit solaire 2 (version P uniquement) 16 Conduite de return solaire 17 Champ de capteurs 18 Sonde du capteur

Le système se compose de trois éléments principaux :

A: 1-2 capteurs,

le tubage isolé et

C: un gallon solaire avec pompe(s) intégrée(s) et commande.

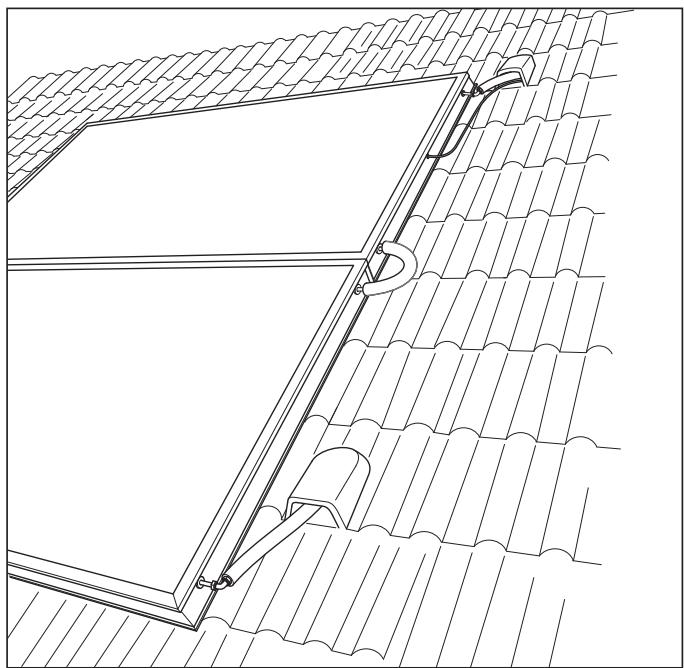

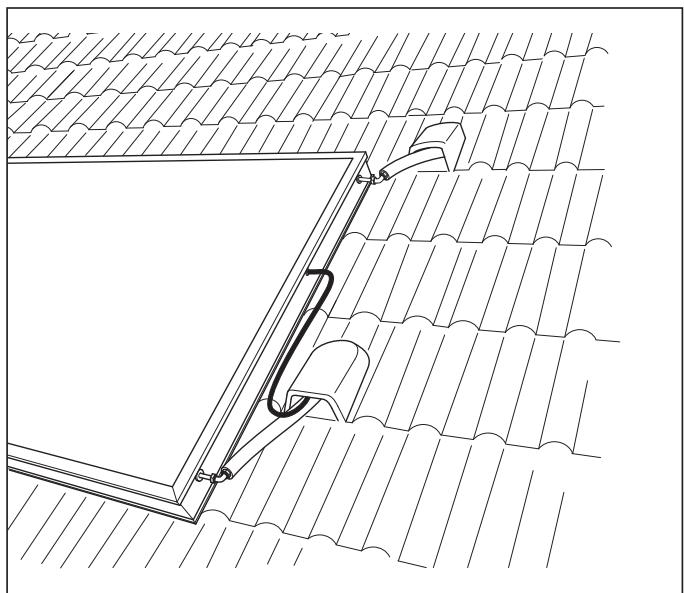

Capteurs a

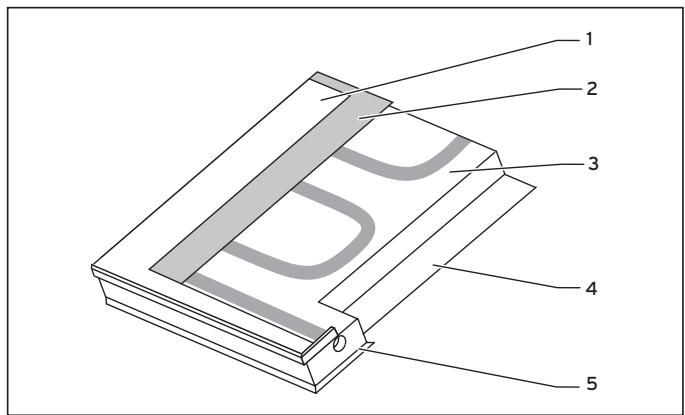

Il s'agit de capteurs plans HelioPlan SRD 2.3 (17) avec absorbeurs à serpentin. Une sonde de capteur (18) fixée dans le capteur supérieur mesure la température du capteur.

Tubage b

La tuyauterie du système se compose de la conduite de départ (1) et de la conduite de return (16). Dans la maison, les conduites sont installées l'une à côté de l'autre dans une isolation couvrant également la conduite pour la sonde de capteur (18). Ce module porte également le nom de « tube solaire en cuivre 2 en 1 ». Afin d'établir une connexion avec le toit, les conduites en cuivre sont dégagées de leur isolation, allongées en conséquence, isolées individuellement, et fixées sur le capteur au moyen de vis de serrage.

Remarque!

Étant donné le dimensionnement de la tuyauterie, veillez à utiliser exclusivement un tube en cuivre au diamètre interne de 8,4 mm pour l'installation.

Saunier Duval recommande le « tube solaire en cuivre 2 en 1 », disponible comme accessoire, en longueur 10 m ou 20 m. Il est facile à monter et permet à l'installation de fonctionner de manière optimale et sécurisée.

Les ballons bivalents S-FE 250 SC et 350 SC possèdent respectivement un volume de replissage d'env. 250 I et 350 I. Ils sont équipés chacun de deux échangeurs thermiques.

L'échangeur thermique solaire (8) se situe dans la partie inférieure du gallon. Cet échangeur est connecté au circuit de capteurs. L'échangeur thermique (7) situé dans la partie supérieure sert au réchauffement à l'aide d'un appareil de chauffage raccordé (5), au cas où l'ensoleillement serait trop faible.

Les deux sondes gallon (6) et (9) indiquent les températures prélevées sur le régulateur (3), intégré au gallon. Les autres pièces intégrées au gallon de stockage sont les pompes (13, 15), qui assurent la circulation du fluide caloporteur dans le circuit solaire, une soupape de sécurité (11) et deux robinets de remplissage et de vidange (12) et (14). Le gallon sert à l'approvisionnement en eau potable qui entre par la conduite d'eau froide (2) et s'écoule, chaude, par la conduite d'eau chaude (5).

Circuit solaire

Le circuit solaire contient 1-2 capteurs (17) dans lesquels l'extrémité du tube supérieur est raccordée à la conduite de départ solaire en cuivre (1). L'autre extrémité de cette conduite est connectée au raccordement supérieur de l'échangeur thermique solaire (8). Le raccord inférieur de l'échangeur thermique solaire passe par une partie du tubage solaire (10) intégré au gallon pour déboucher sur le côté admission de la pompe(s) du capteur (13, 15). La/les pompe(s) aspire(nt) le liquide caloporteur dans le tube en cuivre solaire (16), relié au raccord situé le plus en bas du champ de capteurs (17).

La tuyauterie solaire (10) intégrée au gallon contient également les robinets de remplissage et de vidange (12) et (14) ainsi que la soupape de sécurité (11). Le circuit solaire renferme un mélange de fluide caloporteur et d'air. Le fluide caloporteur se compose d'une préparation à base de mélange eau-glycol contenant également des inhibiteurs. L'injection du fluide caloporteur doit être effectuée de manière à ce que seul l'échangeur solaire (8) contienne le fluide caloporteur lorsque l'installation est à l'arrêt. En revanche, les capteurs (17) et les tubes de départ solaire en cuivre (1) et (16) ne contiennent que de l'air.

Il n'est pas indispensable d'intégrer un vase d'expansion au circuit solaire puisque le circuit solaire n'est pas entièrement rempli de fluide caloporteur. Il faut plutôt que l'air du circuit soit en quantité suffisante afin de compenser l'expansion du volume du fluide caloporteur chauffé. L'air contenu dans le circuit revêt donc une importance fonctionnelle. Le montage d'un conduit d'évacuation sur l'installation est hors de question puisque l'air doit impérativement rester dans l'installation.

Fonctionnement de l'installation solaire

Lorsque la différence de température entre la sonde de capteur (18) et la sonde de capteur inférieure (9) dépasse une valeur limite déterminée, la/les pompe(s) du capteur (13, 15) se met(tent) en marche. Elle(s) aspire(nt) le fluide caloporteur de l'échangeur thermique solaire (8) via la conduite de retour du tube en cuivre solaire (15), par les capteurs (17) et par le retour du tube en cuivre.

solaire (1) pour injecter le fluide dans l'échangeur solaire du ballon.

L'air contenu jusqu'à présent dans les capteurs (17) est éjecté des capteurs et redirigé, en passant par la conduite de refoulement du tube en cuivre solaire (1) dans l'échangeur solaire (8). La plupart de l'air est ensuite recueillie dans les spires supérieures du serpentin de chauffage de l'échangeur thermique solaire. Le fluide caloporteur est maintainu dans la partie restante de l'échangeur solaire, puisque les contenus des capteurs (17) et des tubes solaires en cuivre (1) et (16) sont inférieurs en volume à celui de l'échangeur solaire (8) dans le balloon.

Dès que les capteurs (17) et les tubes solaires en cuivre (1) et (16) sont remplis de fluide caloporteur, le régime de la/des pompe(s) diminue, puisque les colonnes de fluide ascendant et descendant se compensent en raison du très petit diamètre des tubes solaires en cuivre. Par conséquent, la/les pompe(s) doit/doivent plus que canaliser la résistance hydraulique de l'installation.

Si, après une certaine période de service, la différence de température entre la sonde du capteur (18) et la sonde inférieure du gallon (9) passe en-dessous d'une température déterminée sur la base des courbes mémorisées, la régulation (3) arrête la/les pompe(s) du capteur. Le fluide caloporteur regagne alors l'échangeur thermique solaire (8) via la conduite de retour solaire (16) et la/les pompe(s). L'air contenu par la partie supérieure de l'échangeur solaire est réinjecté simultanément par la conduite de refoulement du tube solaire en cuivre (1), par les capteurs (17) et par la conduite de trajet de retour du tube solaire en cuivre (16).

Équipement

Le ballon solaire est livré complètement monté et est déjà rempli de fluide caloporteur lors de la livraison. Il n'est donc pas nécessaire de le remplir lors de la mise en fonctionnement.

Afin de leur garantir une grande longévité, les réceptacles et les serpents de chauffage sont émaillés côté eau potable. Une anode de magnésium effectuant la tâche d'une anode active a été installée en série pour protéger l'installation de la corrosion. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode active.

Protection contre le gel

Si le gallon reste pendant une longue période hors service dans une pièce non chauffée (par ex. pendant les vacances d'hiver), vidangez-le entièrement pour éviter des dommages causés par le gel. N'oubliez pas de vidanger aussi l'échangeur de réchauffage car celui-ci ne contient pas de fluide caloporteur antigel.

Prévention des brûlures

L'eau contenue par le gallon peut, indépendamment du rendement solaire et du réchauffage, atteindre 80°C.

Danger! risque de brûlure

Si la température de l'eau qui sort des points deuisage est supérieure à 60°C, il existe un risque de brûlure.

Installez un mélangeur thermostatique dans la conduite d'eau chaude, tel que décrit dans la notice d'installation et de maintenance. Réglez le mélangeur thermostatique sur < 60^ puis contrôlez la température au point deuisage de l'eau chaude.

Réchauffage

Lorsque l'ensoleillement n'est pas suffisant au réchauffement de l'eau du ballon, l'emploi d'un autre système de chauffage s'avère nécessaire. L'appareil de chauffage est contrôlé par le dispositif de réglage intégré au ballon.

Le ballon solaire S FE 250 et 350 peut être utilisé en combinaison avec toutes les chaudières Saunier Duval datant de moins de 7 ans.

Les ballons à apport indirect fonctionnent en circuit fermé, c'est-à-dire que l'eau contenue dans le ballon n'est pas en contact avec l'air. Lorsque vous ouvrez la vanne de prise d'eau chaude, l'eau chaude sort du ballon sous la pression de l'eau froide entrant dans le ballon.

Le chauffage de l'eau potable s'effectue de la manière suivante:

L'échangeur solaire situé dans la partie inférieure froide du ballon assiste la poussée de la chaleur vers le haut grâce à sa tuyauterie horizontale en spirale. La température relativement BASSE de l'eau dans la partie inférieure du ballon garantit une transmission optimale de la chaleur du circuit solaire à l'eau du ballon, même en cas de faible ensoleillement.

Dans le cas de ce ballon solaire de stockage, le réchauffage de l'eau chaude potable s'effectue par la chaudière ou par le chauffage mural à gaz et, à la différence du chauffage solaire, a lieu dans la partie supérieure du ballon, celle-ci étant chaude. Le volume de réserve du réchauffage est d'environ 95 l pour le S-FE 250 SC et d'environ 145 l pour le S-FE 350 SC.

2.6 Canalisations solaires

L'installation solaire Saunier Duval est un système hydraulique fermé dans lequel la transmission de chaleur vers les consommateurs d'énergie ne peut s'effectuer que par le biais des échangeurs, et cela en raison de la spécificité du liquide caloporteur. Veillez à ce que les conditions suivantes soient réunies afin de garantir un fonctionnement irréprochable tout en optimisant la consommation d'énergie :

• Pour le tubage solaire, vous ne pouvez utiliser qu'un tube en cuivre d'un diamètre intérieur de 8,4 mm. En raison de son montage facile et rapide, nous conseillons le « tube solaire en cuivre 2 en 1 », disponible en accessoire, en longueur de 10 m pour installation en toiture ou en longueur de 20 m pour installation dans la cave. Les deux tubes en cuivre composant la conduite de refoulement et la conduite de retard du « tube solaire en cuivre 2 en 1 » sont déjà isolés et contiennent en plus la conduite pour la sonde de capteur.
• Seuls des raccords à vis dont la température autorisée par le fabricant s'élève à 200 °C peuvent être utilisés. Dans ce cas également, nous recommandons d'utiliser les bagues à serrir comprises dans les accessoires « tube solaire en cuivre 2 en 1 », longueur 10 m et « tube solaire en cuivre 2 en 1 », longueur 20 m.

Danger de mort par électrocution!

Raccordez le circuit solaire à la terre afin d’éviter les variations de potentiel. Montez par exemple à cet effet des colliers de mise à la terre sur les conduites du circuit de capteurs et raccordez ces derniers à l’aide d’un câble de 16-mm² à un rail de liaison equipotentielle.

Lorsque votre maison est déjà équipée d'un paratonnerre, raccordez les capteurs à ce dernier.

2.7 Caractéristiques du fluide caloporteur

Les données ci-dessus se rapportent au fluide caloporteur Saunier Duval.

Le fluide caloporteur Saunier Duval est un produit antigel et anticorrosion prêt à l'emploi. Il présente une résistance aux chocs thermiques très élevée et peut être utilisé en association avec des capteurs plans Saunier Duval.

Le fluide caloporteur présente en outre une résistance aux chocs thermiques élevée.

Les inhibiteurs garantissant une protection anticorrosion efficace sur tous les métaux employés (installations mixtes).

Attention!

Risque d'endommagement.

Le remplacement du fluide caloporteur Saunier Duval par de l'eau ou d'autres liquides peut entraîner la destruction des capteurs ou d'autres pièces de l'installation par le gel ou la corrosion.

Ne remplissez l'installation que par le fluide caloporteur Saunier Duval.

Vous pouvez conserver indéfiniment le fluide caloporteur Saunier Duval dans un réseau fermé et étanche à l'air.

Le contact du produit avec la peau est sans danger; en cas de contact avec les yeux, une légère irritation est à craindre; rincez-vous immédiatement les yeux avec de l'eau. Veuillez observer la fiche technique de sécurité, voir paragraphe 3.1.2 de la notice d'installation et de maintenance.

2.8 Protection antigel et anticorrosion du circuit solaire

Afin de protéger l'installation solaire de manière fiable contre le gel et la corrosion, vous devez remplir l'installation avec le fluide caloporteur Vaillant non dilué.

Remarque

Une installation remplie de fluide caloporteur Vaillant peut résister à des températures allant jusqu'à environ -28 °C. Même en cas de températures extérieures plus basses, le gel ne cause pas de dommages immédiats car l'effet d'éclatement de l'eau est réduit. Contrôlez l'effet de la protection antigel d'abord après remplissage de l'installation, puis une fois par an.

Pour un contrôle rapide et simple, nous vous recommandons le refractomètre Vaillant.

Il est en outre possible d'utiliser un contrôleur de protection contre le gel classique.

Suivez les notices d'emploi associées.

Sécurité

Danger de brûlure !

L'intérieur des capteurs peut atteindre une température de 200°C en cas de rayonnement solaire. Une fois la mise en fonctionnement du système solaire effectuée, retirez le film de protection solaire installé en usine.

Danger de brûlure !

L'intérieur des capteurs peut atteindre une température de 200 °C en cas de rayonnement solaire.

Évitez d'effectuer des travaux de maintenance en plein soleil.

Remarque!

Les capteurs de l'installation solaire auroSTEP plus ne peuvent être disposés qu'en position horizontale.

Abb. 2.4 Unité champ de capteurs HelioPlan SRD 2.3 en montage sur toiture

Abb. 2.5 2ème champ de capteurs HelioPlan SRD 2.3 en montage sur toiture

Abb. 2.6 Coupe du capteur plan Saunier Duval HelioPlan SRD 2.3

Légende

1 Verre solaire de sécurité 2 Absorbeur 3 Isolation de laine minérale (laine minérale) 4 Paroi arrière 5 Cadre aluminium

Les capteurs plans Saunier Duval HelioPlan SRD 2.3 sont équipés d'un cadre aluminium résistant à l'eau de mer et d'un absorbeur à surface de cuivre avec revêtement sous vide sélectif ainsi que de verre solaire de sécurité. L'isolation thermique des deux capteurs est excellente et durable; elle ne contient pas de CFC et l'isolation de laine minérale résiste aux températures de l'installation hors fonctionnement. Tous les raccordements ont été prévus afin de pouvoir procéder à un montage flexible des jonctions par brasage ou des raccords à rondelle de serrage recommandés par Saunier Duval. La douille de la sonde étant intégrée dans une position centrale et la structure interne symétrique, vous pouvez varier l'agencement du champ de capteurs.

1 Remarques relatives à la documentation

1.1 Conservation des documents.. 2

1.2 Symboles utilisés.. 2

1.3 Validité de la notice 2

1.4 Plaque signalétique 2

1.5 Marquage CE 2

3 Remarques relatives au fonctionnement..... 3

3.1 Garantie constructeur 3

3.2 Consignes générales 3

3.3 Utilisation conforme de l'appareil 4

3.4 Choix de l'emplacement 4

3.5 Nettoyage 4

3.6 Recyclage et mise au rebut 5

3.6.1 Appareil 5

3.6.2 Emballage 5

3.7 Conseils en matière d'économie d'énergie........5

4 Utilisation 5

4.1 Vue d'ensemble des éléments de commande......5

4.2 Mesures à prendre avant la mise en fonctionnement 5

4.3 Mise en fonctionnement 6

4.3.1 Vue d'ensemble de l'écran 6

4.3.2 Affichage du menu principal 6 4.3.3 Choix de la température de consigne du gallon solaire 6 4.3.4 Programmation des fonctions du menu principal 6 4.3.5 Choix du mode de fonctionnement 6 4.3.6 Réglage du jour de la semaine en cours.........7 4.4 Programmation des fonctions du menu „Programmation" ( ) 7 4.5 Programmation des fonctions du menu „Fonctions spéciales" ( )............8 4.5.1 Fonction „Réception" 8 4.5.2 Fonction „Appoint occasionally"............8 4.5.3 Fonction „Vacances" 8 4.6 Dépannage 8 4.7 Indicateurs d'anomalie 9 4.8 Mise hors service 10 4.9 Protection antigel. 10 4.10 Maintenance 10 4.10.1 Maintenance du gallon 11 4.10.2 Maintenance de l'installation solaire............11 4.10.3 Contrôle de la soupape de sécurité............11

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la présente description du système et notice d'emploi.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

Pour l'utilisateur de l'installation :

• Description du système et notice d'emploi N° 0020081745
• Certificat de garantie N° 0020027007
• Autre carte de garantie FR N°0020072302

Pour l'installateur spécialisé :

• Description du système et notice d'emploi N° 0020081745
• Notice d'installation N° 0020081746
• Notice de montage capteur plan solaire HelioPlan SRD 2.3

Montage sur toiture/sur toit plat N° 0020072736

Montage intégré au toit N° 0020072740

Lors de l'utilisation de l'installation solaire HelioSet, veuillez respecter toutes les notices d'emploi des éléments et composants de l'installation. Ces notices d'emploi sont fournies avec les différents éléments et équipements complémentaires de l'installation.

1.1 Conservation des documents

Conservez la présente notice d'emploi ainsi que tous les documents applicables à portée de main afin qu'ils seront disponibles en cas de besoin.

Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.

1.2 Symboles utilisés

Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil!

Danger!

Danger de mort et risque de blessures!

Danger!

Danger de mort par électrocution!

Danger!

Risque de brûlures et d'échaudures!

Attention!

Danger potentiel pour le produit et

L'environnement !

Remarque!

Ce symbole signale des informations importantes.

• Ce symbole indique une activité nécessaire

1.3 Validité de la notice

La présente notice d'utilisation est valable exclusivement pour les appareils représentant les références suivantes :

Tab. 1.1 Validité de la notice

Type d'appareil	Référence
HelioSet S-FE 250/3 SC	0010007386

La référence de votre appareil apparait sur la plaque signalétique.

1.4 Plaque signalétique

Les plaques signalétiques de l'installation solaire HelioSet sont apposées au capteur et au ballon de stockage.

1.5 Marquage ce

Le marquage CE atteste que l'installation solaire auroSTEP plus satisfait aux exigences élémentaires des directives européennes.

2 Sécurité

Les installations solaires Saunier Duval HelioSet ont été conçues selon les techniques et les règles de sécurité en vigueur. Une utilisation non conforme peut néanmoins avoir les conséquences suivantes : constituer une source de danger pour la vie et la santé de l'utilisateur ou d'un tiers ; occasionner des dommages à l'appareil comme à d'autres biens matériels.

Attention!

Les appareils doivent être utilisés exclusivement pour le chauffage de l'eau potable.

Montage

Seul un installateur qualifié, se portant garant du respect des prescriptions, règles et directives en vigueur, est autorisé à installer l'installation solaire HelioSet.

Si vous souhaitez bénéficier de la garantie constructeur, l'appareil doit impérativement avoir été installé par un installateur qualifié et agréé.

Celui-ci est également responsable de l'inspection/de la maintenance, des réparations et des modifications effectuées sur les ballons.

Pression de service, soupape de sécurité et conduite de purge

La suppression maximale en fonctionnement du gallon est de 10 bar. Lorsque la pression de raccordement dépasse 10 bar, il faut monter un réducteur de pression dans la conduite d'eau froide.

Lors du chauffage de l'eau chaude dans le gallon, le volume de l'eau augmente. Chaque gallon doit donc être équipé d'une soupape de sécurité et d'une conduite de purge.

Pendant l'opération de chauffage, de l'eau sort de la conduite de purge.

Remarque!

En présence d'un vase d'expansion d'eau chaude, il ne sort pas d'eau de la conduite de purge pendant l'opération de chauffage.

Attention!

Risque d'endommagement.

Si la soupape de sécurité est fermée ou si la conduite de purge est fermée, il peut se créer une surpression dans le gallon solaire qui peut entrainer l'endommagement du gallon.

Ne fermez jamais la soupape de sécurité ni la conduite de purge.

Risque de brûlures!

La température de l'eau sortant de la soupape de sécurité ou de la conduite de purge peut atteindre 80°C.

Si vous touchez ces éléments ou l'eau sortant de ces éléments, vous risquez de vous brûler!

Risque de gel

Si vous laissiez le gallon dans une pièce non chauffée et si vous ne l'utilisez pas pendant une longue période (p. ex. pendant les vacances d'hiver, etc.), vous devez complètement vidanger le gallon.

Modifications

Aucun des composants de l'installation ne peut subir des modifications, à l'exception de celles décrites dans cette notice.

Attention!

Risques de dommages en cas de modifications non conformes!

Ne procédez jamais vous-même à des interventions ou des manipulations sur le gallon ou la régulation, sur les conduites d'eau et de courant, sur la conduite de purge, sur la soupape de sécurité pour l'eau du gallon ou sur d'autres parties de l'installation.

Fuites

En cas de pertes dans la zone de conduite d'eau chaude entre le gallon et le point de raccordement, il est nécessaire de fermer la soupape d'arrêt d'eau froide montée sur place sur le gallon, et de faire réparer les défauts d'étanchéité par votre installateur agréé.

3.1 Garantie constructeur

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien.

Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié dès la première année d'utilisation (circulaire ministérielle du 09/08/78 - JO du 13/09/78).

Assurance

Il est conseillé de déclarer à l'assurance l'installation solaire comme objet de grande valeur et de l'assurer explicitement contre les dommages causés par un coup de foudre. Une assurance contre les dommages causés par la grêle est de plus judicieuse si vous habitez dans une région particulièrement exposée.

Ballon de stockage et installation solaire

Risque de brûlures!

Vous prenez un risque de brûlures graves en cas de contact avec des éléments conducteurs de fluide caloporteur, comme les capteurs et les conduites solaires ainsi que les conduites d'eau chaude !

En mode solaire, ces composants atteignent des températures très élevées. Ne touchez ces éléments qu'après en avoir contrôlé la température.

Danger! Risque de blessures en cas de modification inappropriée.

Toute modification inappropriée sur l'installation solaire peut entraîner une sortie de vapeur, une explosion ou un endommagement de l'installation.

Ne procédez à aucune modification sur le gallon ou le régulateur, les conduites d'eau et de courant (le cas échéant), la conduite de purge et la soupape de sécurité.

L'installation fonctionne de manière autonome après le réglage. Les possibilités de réglage sont décrites au chapitre 4.

Veuillez suivre les consignes suivantes pour un fonctionnement irréprochable de votre installation solaire Saunier Duval :

• Ne fermez et n'ouvrez aucun(e) vanne.
• N'éteignez jamais l'installation, même avant de partir en vacances ou si vous soupçonnez une panne. Utilisez à des fins de comparaison les remarques de la section 4.6 et 4.7, Dépannage.
• Ne retirez pas le fusible.
• Ne repliez sous aucun prétexte le circuit de capteurs vous-même.

Attention! les composants de l'installation helioset doivent être utilisés exclusivement pour le chauffage de l'eau sanitaire.

L'installation solaire Saunier Duval HelioSet a été conçue selon les techniques et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut représenter un danger pour la vie ou la santé physique de l'utilisateur et/ou de tiers; elle peut également provoquer des dommages sur l'installation ou sur d'autres biens. Les composants de l'installation solaire ne sont pas destinés à être utilisés par des personnes (enfants compris) à capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas de l'expérience ni/ou des connaissances requises, dans la mesure où elles ne sont pas sous la surveillance d'une personne en mesure de garantir leur sécurité ou elles n'obtiennent de cette-ci les instructions d'utilisation des composants de l'installation solaire.

Les enfants doivent être surveillés afin d'empêcher qu'ils ne jouent avec les composants de l'installation solaire. L'installation solaire Saunier Duval HelioSet sert exclusivement à l'alimentation en eau sanitaire chauffée jusqu'à 80°C des BATIMENTS privés et professionnels, conformément à l'ordonnance concernant l'eau sanitaire. Tout autre utilisation est considérée comme non conforme à l'utilisation. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.

L'utilisation conforme de l'appareil comprend également le respect de la notice d'emploi et de montage et le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien.

Attention! Toute utilisation abusive est interdite !

Attention! Risque de brûlures. Dans le cas du gallon de stockage Saunier Duval, la température de l'eau sortant de la soupape de vidange peut atteindre 80 °C. Évitez tout contact avec l'eau qui s'écoule.

3.4 Choix de l'emplacement

Le lieu de montage doit être complètement protégé contre le gel. Si vous ne pouvez garantir cette protection, respectez les indications concernant les mesures de protection contre le gel.

Remarque ! De plus, un espace séparant l'appareil de matières combustibles ou d'éléments composés de matières combustibles n'est pas nécessaire, puisque la température de la surface de l'appareil ne peut dépasser la température autorisée de 80°C.

Un espace d'au moins 35 centimètres doit être libéré au-dessus du gallon de stockage afin de pouvoir procéder au changement de l'anode protectrice en magnésium lors de l'entretien annuel de l'appareil.

3.5 Nettoyage

Nettoyez les éléments extérieurs de votre ballon de stockage à l'aide d'un chiffon humide (éventuellement trempé dans de l'eau savonneuse).

Remarque! Afin de ne pas endommager l'habillage de votre appareil, n'utilisez jamais des produits de nettoyage agressifs ou des solvants (produits abrasifs de tout type, essence, etc.).

Le nettoyage des capteurs n'est pas nécessaire. Les capteurs solaires se salissant au même titre que les lucarnes. Cependant, la pluie s'avère être à elle seule un agent nettoyant efficace et naturel.

3.6 Recyclage et mise au rebut

Votre installation solaire est composée pour la plus grande partie de matières premières recyclables.

3.6.1 Appareil

Votre ballon de stockage HelioSet, comme tous les accessoires, ne peut être mis au rebut avec les ordures ménagères. Veillez à ce que l'appareil usagé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.

3.6.2 Emballage

Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.

Remarque!

Veuillez respecter les prescriptions légales en vigueur dans votre pays.

3.7 Conseils en matière d'économie d'énergie

Une consommation modérée de l'eau peut contribuer à une réduction considérable des coûts de consommation. Par exemple : douchez-vous au lieu de prendre des bains. Alors qu'environ 150 litres d'eau sont nécessaires pour un bain, une douche équipée d'une robinetterie moderne et économique en eau ne nécessite qu'un tiers de cette quantité.

En outre : Un robinet qui goutte se traduit par un gaspillage annuel pouvant atteindre 2 000 litres d'eau, une chasse d'eau qui fuit, 4 000 litres. En revanche, un nouveau joint ne coûte que quelques centimes.

4.1 Vue d'ensemble des éléments de commande

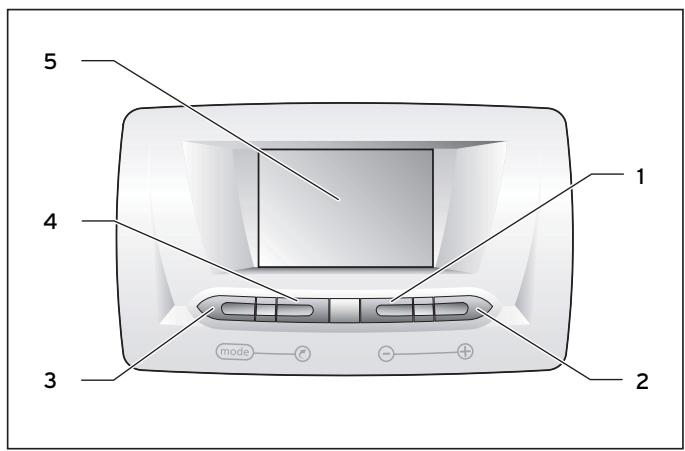

Abb. 4.1 Panneau de commande

Légende

1 Touche « - » 2 Touche « + » 3 Touche « Mode » 4 Touche des fonctions spéciales 5 Écran

4.2 Mesures à prendre avant la mise en fonctionnement

Lors de la mise en fonctionnement de votre ballon de stockage (p. ex. après sa coupure et sa vidange en raison d'une absence prolongée), procédez comme suit :

• Avant le premier chauffage, ouvrez un robinet d'eau chaude afin de vérifier que le conteneur est rempli d'eau et que le dispositif de coupure de la conduite d'eau froide n'est pas fermé.

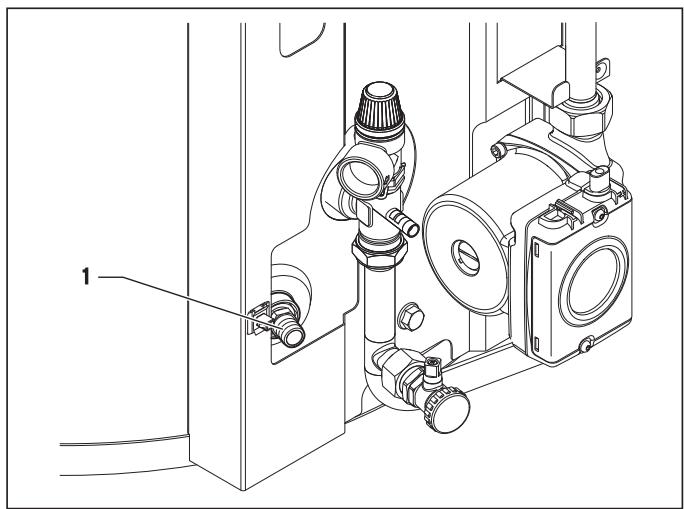

Abb. 4.2 Soupape de vidange pour ballon d'eau potable

• S'il ne coule pas d'eau au niveau du point d'utilisation d'eau chaude, vérifie que la soupape de vidange (1) du conteneur du ballon est fermée et ouvre ensuite le dispositif de coupure de la conduite d'eau froide.
• Ouvrez un point deuisage d'eau chaude et laissez sortir l'air de la conduite jusqu'à ce que l'eau sortant du robinet ne présente plus de bulles d'air.

Remarque!

En cas de fuite sur les conduites d'eau chaude situées entre l'appareil et l'endroit de raccordement, veuillez fermer aussitôt le dispositif de coupure d'eau froide devant être monté par le client sur la conduite d'eau froide. Faites colmater les fuites par votre spécialiste/agréé.

4.3.1 Vue d'ensemble de l'écran

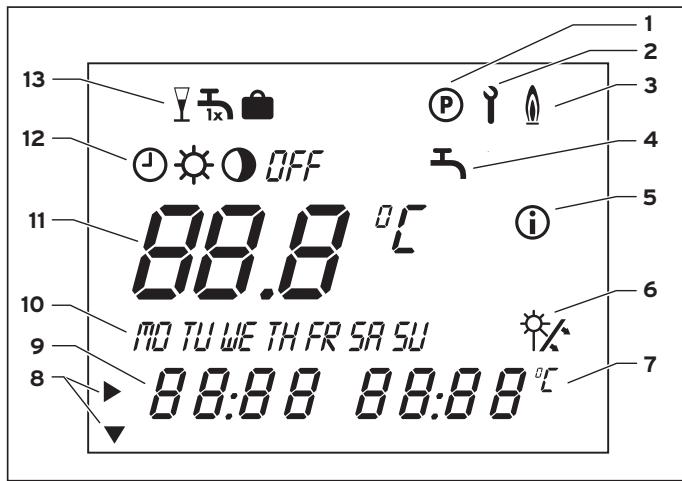

Abb. 4.3 Écran

1 Menu programmation 2 Menu installateur 3 Energie d'appoint en fonctionnement 4 Programmation horaire de réchauffage du ballon solaire 5 Informations 6 Captage d'énergie solaire (affiché et clignotant si en fonctionnement) 7 Température du capteur 8 Curseur réglage 9 Zone d'affichage multifonctions 10 Jour de la semaine en cours 11 Température de l'eau chaude : T° consigne ou T° réelle 12 Mode de fonctionnement 13 Fonctions spéciales

4.3.2 Affichage du menu principal

À la première mise en route de l'appareil, l'instantiateur a programmé la date (jour et année) et l'heure.

À la première mise sous tension, le menu principal s'affiche.

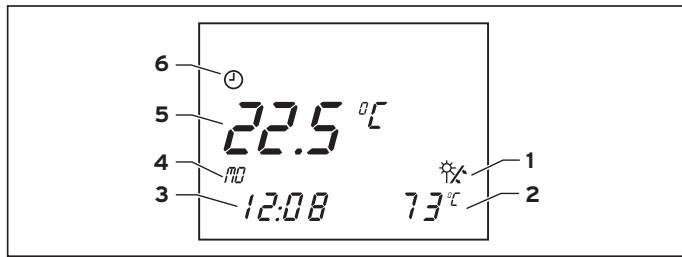

Abb. 4.4 Écran

1 Captage d'énergie solaire (affiché et clignotant si en fonctionnement) 2 Température réelle du capteur solaire 3 Heure actuelle ou LEG pour fonction légionellose lorsque celle-ci est activée 4 Jour de la semaine en cours 5 Température réelle du ballon 6 Mode de fonctionnement en cours

4.3.3 Choix de la température de consigne du ballon solaire

Abb. 4.5 Choix de la température de consigne du ballon solaire

• Pour modifier la température de consigne de l'eau chaude du ballon solaire, appuyez sur la touche ou : la valeur de consigne s'affiche et clignote après 3 secondes.
• Réglez la température souhaitée (température conseillée : voir chapitre „Données techniques" en fin de manuel) par impulsion sur la touche ou . L'écran principal s'affiche de nouveau automatiquement au bout de quelques secondes.

Remarque! Prenez en compte le fait que vous ne pouvez régler ici que la température de consigne pour la recharge.

4.3.4 Programmation des fonctions du menu principal

• Respectez l'ordre de programmation suivant :
• la température de consigne du ballon solaire
• le mode de fonctionnement :

énergie d'appoint en mode automatique - système solaire activé

énergie d'appoint en fonctionnement continu - système solaire activé

• énergie d'appoint désactivée - système solaire activé

OFF énergie d'appoint désactivée - système solaire désactivée

• le jour de la semaine en cours
• l'heure actuelle

4.3.5 Choix du mode de fonctionnement

• À partir du menu principal, appuyez sur la touche mode pour afficher le menu «Programmation».

Les modes de fonctionnement suivants s'affichent :

• énergie d'appoint en fonctionnement automatique - système solaire activé
• énergie d'appoint en fonctionnement continu - système solaire activé
• Énergie d'appoint désactivée - système solaire activé
• Énergie d'appoint désactivée - système solaire désactivée

Le symbole clignote.

• Utilisez les touches et pour désirer le mode de fonctionnement de votre installation.

Le symbole du mode de fonctionnement clignote.

4.3.6 Réglage du jour de la semaine en cours

Appuyez de nouveau sur la touche (mode) et utilisez les touches et - pour régler le jour de la semaine en cours.

Le jour sélectionné clignote.

4.3.7 Réglage de l'heure actuelle

Appuyez de nouveau sur la touche (mode) et utilisez les touches et pour régler l'heure actuelle.

• Appuyez deux fois sur la touche (mode), afin de retourner au niveau supérieur d'utilisation.

Remarque!

Si vous souhaitez paramétrer les fonctions du menu „Programmation“, appuyez sur la touche (mode). Dans le cas contraire, l'affichage revient automatiquement au menu principal après 5 minutes.

4.4 Programmation des fonctions du menu „programmation" (*)

(*) Fonctions non disponibles sur HelioSet 150 et 250 mais affichées à l'écran.

• Appuyez 5 fois sur la touche (mode) pour accéder au menu „programmation" (P).

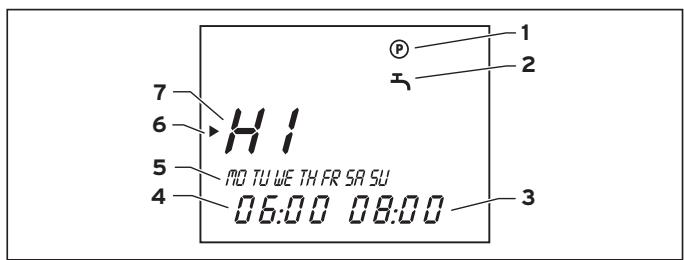

L'écran affiche le menu „Programmation“ ① pour permettre de paramétrer la ou les plage(s) horaire(s) de la fonction :

• réchauffage du ballon solaire

La plage horaire „H1" clignote et vous pouvez programmer la fonction „réchauffage du ballon solaire".

Fig. 4.6 Pantalla niveau de programmation

1 Symbole menu Programmation 2 Programmation plage horaire pour le réchauffage du ballon solaire 3 Heure d'arrêt 4 Heure de départ 5 Jour ou groupe de jours :

6 Curseur (indique la valeur à modifier) 7 Plage horaire

• Choisissez la plage horaire à l'aide des touches ⊕ et ⊙.

Tab. 4.1 Créneau horaire

Plage ho-raire	Jour de semaine / Groupe de jours	Heure de départ	Heure d'arrêt
H1	Mo-Su	06:00	22:00
H2	-	-	-
H3	-	-	-

Vous pouvez déterminer jusqu'à 3 plages horaires : H1/ H2/ H3 par fonction.

Les heures des 3 plages ne doivent pas se recouper.

Exemples de combinaisons :

• H1: toute la journée
• H1: le matin et H2: le soir
• H1: le matin, H2: le midi et H3: le soir
• Appuyez de nouveau sur la touche et à l'aide des touches et, CHOISISEZ le jour deSEAINE ou le groupe de jours souhaités pour cette plage hora selon le tableau ci-après :

Tab. 4.2 Créneau horaire

semaine complète	week-end	du lundi au vendredi	pour chaque jour de la semain
MO/TU/WE/TH/FR/SA/SU	SA/SU	MO/TU/WE/TH/FR	MO TU WE etc.

• Appuyez de nouveau sur la touche et à l'aide des touches et , CHOISSEZ L'Heure de depart puis L'heure d'arrive de la plage horaire.
• Appuyez encore une fois sur la touche (C) pour programmer la ou les plage(s) horaire(s) suivantes.
• Recommence les opérations de programmation précédentes.
• Appuyez sur la touche (mode) pour revenir au menu principal.

4.5 Programmation des fonctions du menu „fonctions spéciales" (*)

(*) Fonctions non disponibles sur HelioSet 150 et 250 mais affichées à l'écran.

Fig. 4.7 Écran fonctions spéciales

1 "ON" = fonction activée "OFF" = fonction désactivée 2 Curseur indiquant la fonction sélectionnée 3 Symbole de la fonction sélectionnée

4.5.1 Fonction „réception

L'activation de la fonction „Réception" débloque la fonction de réchauffage du gallon solaire, c'est-à-dire que la température de consigne du gallon est maintenue jusqu'à la prochaine plage horsaire de réchauffement.

• Appuyez une fois sur la touche : le symbole clignote et la fonction „Réception" est activée au bout de 10 secondes. Le menu principal s'affiche de nouveau et le symbole Y est affiché.

La déactivation de la fonction a lieu automatiquement une fois la plage de réchauffage du gallon solaire suivante atteinte.

• Pour désactiver la fonction manuelle, appuyez une fois sur la touche.

Le menu principal s'affiche de nouveau et le symbole n'est plus affiché.

L'activation de la fonction ne peut être effectuée que dans le mode de fonctionnement „énergie d'appoint en fonctionnement automatique".

4.5.2 Fonction „appoint occasionnel

En activant la fonction spéciale „Appoint occasionnel“, l'eau du gallon est réchauffée pour atteindre la valeur de température de consigne régée.

• Appuyez deux fois sur la touche : le symbole 112 clignote et la fonction „Appoint occasionnel“ est activée au bout de 10 secondes. Le menu principal s'affiche de nouveau. Le symbole est affiché si la température de consigne est supérieure à la température du gallon d'eau chaude sanitaire. Une fois la température de consigne atteinte, la fonction „Appoint occasionnel“ est désactivée automatiquement.
• Pour désactiver la fonction manuelle, appuyez deux fois sur la touche. Le menu principal s'affiche de nouveau au bout de 10 secondes et le symbole n'est plus affiché.

4.5.3 Fonction „vacances

L'activation de cette fonction met, pour la durée régée des vacances (1...99 jours), le mode de fonctionnement sur eff. Le système solaire, mais aussi la fonction de réchauffage du gallon solaire sont ainsi désactivés.

• Appuyez trois fois sur la touche : le symbole clignote pendant environ 10 secondes.
• Appuyez sur la touche ④ pour sélectionner le nombre de jours pendant lequel vous partez en vacances.

La fonction est ensuite activée pour la période programmée.

Une fois la durée des vacances programme atteinte, la fonction „Vacances" est désactivée automatiquement. - Pour désactiver la fonction manuellement, appuyez une fois sur la touche .

Le menu principal s'affiche de nouveau et le symbole n'est plus affiché.

Si la fonction „Protection anti-légionelles" est activée, elle est exécutée le dernier jour des vacances.

4.6 Dépannage

Remarque : en cas de fuites au niveau des conduites d'eau situées entre le ballon et le robinet, veuillez fermer le robinet d'arrêt d'eau froide du gallon. Dans le cas contraire, des dégâts des eaux pourraient s'ensuivre. Faites colmater la fuite par votre spécialiste agréé.

Le robinet d'arrêt d'eau froide se trouve au niveau du raccordement tuyaux entre l'arrivée domestique d'eau et le gallon (raccordement eau froide), à proximité du ballon.

DANGER! Danger de mort en cas d'interventions inappropriées

Tous travaux exécutés de manière incorrecte peuvent entraîner un danger de mort.

N'essayez jamais de réparer vous-même votre installation solaire. Faites appel à un professionnel agréé en cas de panne.

4.7 Indicateurs d'anomalie

En cas d'anomalie, le régulateur solaire affiche des messages d'erreur dans la zone d'information de l'afficheur.

Attention! N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

Tab. 4.1 Dépannage

Défaut	Cause	Solution
L'afficheur est étant	Coupure de courant électrique	Vérifiez qu'il n'y a pas de coupure du réseau électrique et que l'appareil est correctement branché. Dès que l'alimentation élec-trique est rétable, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié.En cas d'absence prolongée ou de coupure de courant électrique, il sera nécessaire de programmer à nouveau la date, le jour de la semaine et l'heure.Important: la programmation de la date et de l'année ne peut être réalisée que par un professionnel qualifié.
Des gouttes de fluide caloPOR-teur s'écoulement du circuit solaire	Fuite du circuit solaire	Récupérez le fluide caloporteur dans un récipient et contactez un professionnel qualifié.
Une quantité importante d'eau s'écoule de la soupape de sécuRité située sur la tubulure d'eau sanitaire	Dysfonctionnement de la régu-lation	Remarque: il est normal que des gouttes d'eau s'écoulient de la sou-pape de sécurité lors du réchauffage du gallon. Contactez un professionnel qualifié.
La vitre d'un capteur est cas-see	-	Contactez un professionnel qualifié.
Le gallon ne fournit pas assez d'eau chaude (par temps ensol-eillé et en été)	Mauvais réglage de la tempéra-ture de consigne de l'eau chau-de du gallon ou de la vanne thermostatique.Dysfonctionnement de la régu-lation.	Vérifiez que le réglage de la température de consigne de l'eau chau-de du gallon et de la vanne thermostatique est correct (voir chapitre „Données techniques" du manuel d'installation"). Si les réglages sont corrects, le gallon est probablement entartré. Contactez un pro-fessionnel qualifié.
L'eau chaude du gallon n'est pas réchauffée pendant la plage horaire de réchauffement du gallon	Dysfonctionnement de la régu-lation.	Contactez un professionnel qualifié.
NTCA Err	Erreur sur la sonde du capteur solaire	Contactez un professionnel qualifié.
TAC1 Err	Erreur sur la sonde de tempé-rature eau chaude sanitaire	Contactez un professionnel qualifié.
TAC2 Err	Erreur sur la sonde de tempé-rature retour liquide solaire	Contactez un professionnel qualifié.
	Autres défauts	Contactez un professionnel qualifié.

4.8 Mise hors service

• Sélectionnez le mode de fonctionnement dans le niveau de commande principal (voir section 4.3.5). Si vous éteignez l'installation pendant les saisons les plus froides de l'année, veuillez consulter les informations relatives à la protection contre le gel, voir section 4.9.

4.9 Protection antigel

Lorsque votre ballon est placé dans une pièce non chauffée et non protégée contre le gel, et que vous mettez le ballon hors service en hiver, celui-ci risque de geler. Dans un tel cas, videz le ballon, si vous absentez pendant une période prolongée.

• Mettez votre ballon de stockage à l'arrêt selon la description du paragraphe 4.8.
• Fermez le dispositif de coupure de la conduite d'arrivée d'eau froide du gallon.

Abb. 4.8 Vidange du gallon

Fixez un tuyau ajusté à la soupape de vidange du gallon. - Amenez l'extrémité libre du tuyau à un endroit ajustat pour l'écoulement. Ouvrez la soupape de vidange. - Ouvrez le point de puisage d'eau chaude le plus élevé pour purger et vider complètement les conduites d'eau.

Risque de brûlures !

Dans le cas du ballon de stockage Saunier Duval, la température de l'eau sortant de la soupape de vidange peut atteindre 80°C.

• Lorsque l'eau s'est entièrement échappée, refermez la soupape de vidange et le point de raccordement d'eau chaude.
• Débranche le tuyau de la soupape de vidange.

4.10 Maintenance

Une inspection/un entretien réguliers de l'installation solaire HelioSet par un technicien sont nécessaires pour garantir un fonctionnement, une fiabilité durables et une grande longévité.

Risque d'endommagement en cas de maintenance incorrecte.

Une réparation ou une maintenance effectuée de manière inappropriée peut endommager votre appareil.

N'essayez jamais d'entreprendre vous-même des réparations ou des travaux d'entretien sur votre appareil. Confiez ces tâches à un installateur/agréé. Nous vous recommandons pour cela de conclure un contrat d'entretien pour votre installation solaire avec votre spécialiste/agréé.

Si les inspections/les entretiens ne sont pas effectués, la sécurité d'exploitation de l'appareil peut être altérée et entraîner des dommages au matériel et aux personnes.

Le rendement de l'installation risque de ne pas répondre aux attentes.

Remarque!

Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le gallon.

4.10.1 Maintenance du gallon

Comme pour l'ensemble du système, une inspection/un entretien annuel(le) de votre ballon Saunier Duval, effectué(e) par un professionnel est la condition garantissant un fonctionnement et une sécurité durables, une fiabilité et une longévité vérables.

Le colisage du ballon Saunier Duval comporte une anode de magnésium. Un professionnel devra impérativement contrôler son degré de corrosion dans le cadre de l'entretien/l'inspection annuel(le). L'installateur devra au besoin remplaçer l'anode de magnésium usée, et cela exclusivement avec une pièce de rechange originale.

Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le ballon. Si votre ballon ne fournit pas assez d'eau chaude, cela peut indiquer qu'il est entartré. Confiez le détartrage du ballon à un professionnel.

4.10.2 Maintenance de l'installation solaire

Le fluide caloporteur devrait être changé tous les trois ans. Cette activité fait normalement partie du contrat d'entretien conclus avec votre entreprise spécialisée.

4.10.3 Contrôle de la soupape de sécurité

Une soupape de sécurité est montée à proximité du ballon, sur la conduite d'alimentation en eau froide.

• Contrôlez régulièrement le bon fonctionnement de la soupape de sécurité en ouvrant une fois la soupape.

«Le Technipole» - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois Cedex - France

Téléphone: [phone]

Télécopie: [phone]

Site Internet: www.saunierduval.fr

SA Au capital de 7.328.460 Euros

301 917 233 RCS CRETEIL

SIREN 301 917 233
