ISOTWIN M - Chaudière murale à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Marque	SAUNIER DUVAL
Modèle	ISOTWIN M
Dimensions (H x L x P)	700 x 400 x 300 mm
Poids	30 kg
Alimentation électrique	230 V / 50 Hz
Type de gaz	Gaz naturel (G20) ou propane (G31)
Puissance chauffage	25 kW
Puissance eau chaude sanitaire	24 kW
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Modes de fonctionnement	Chauffage + eau chaude, eau chaude seule, protection antigel
Réglage température chauffage	De 30°C à 80°C
Réglage température eau chaude	De 35°C à 60°C
Pression de fonctionnement	1,5 bar (recommandée)
Indicateur d'état	Voyant jaune fixe (brûleur allumé), rouge clignotant (anomalie)
Entretien et nettoyage	Vérifier la pression mensuellement, purger les radiateurs si nécessaire
Sécurité	Protection antigel, sécurité flamme, vanne de sécurité thermique
Pièces détachées et réparabilité	Pièces disponibles chez le fabricant, réparation par professionnel agréé
Informations générales	Installation réservée à un professionnel qualifié

FOIRE AUX QUESTIONS - ISOTWIN M SAUNIER DUVAL

Comment allumer la chaudière ISOTWIN M ?

Mettez le sélecteur marche/arrêt sur I. Le voyant vert s'allume indiquant le mode actif.

Que faire en cas de pression insuffisante (moins de 1 bar) ?

Ouvrez le robinet bleu sous la chaudière pour remplir l'installation jusqu'à atteindre 1,5 bar. Refermez ensuite.

Comment choisir le mode été/hiver ?

Utilisez le sélecteur de mode : position 'Chauffage + eau chaude' pour l'hiver, 'Eau chaude seule' pour l'été.

Que signifie le voyant rouge clignotant ?

Il indique une anomalie. Éteignez la chaudière (O), attendez 5 secondes, puis rallumez (I). Si le voyant persiste, contactez un professionnel.

Comment régler la température de l'eau chaude ?

Tournez le bouton de réglage de l'eau chaude sanitaire (plage 35°C à 60°C) selon votre besoin.

Quel entretien régulier est nécessaire ?

Vérifiez la pression mensuelle (1,5 bar) et purgez les radiateurs si de l'air est présent. Un entretien annuel par un professionnel est obligatoire.

Peut-on installer la chaudière dans une salle de bain ?

Non, la chaudière doit être installée dans un local ventilé respectant les normes (type C). Interdit dans les pièces humides.

Que faire si la chaudière ne s'allume pas ?

Vérifiez l'alimentation électrique et l'arrivée de gaz. Assurez-vous que le sélecteur est sur I. Si le problème persiste, faites appel à un professionnel.

Comment activer la protection antigel ?

Placez le sélecteur sur le mode protection antigel (symbole flocon). La chaudière maintient une température minimale pour éviter le gel.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez votre installateur ou directement auprès de Saunier Duval. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI ISOTWIN M SAUNIER DUVAL

• La chaudière ne peut être installée dans un local que si celui-ci répond aux prescriptions de ventilation appropriées (modèle C).
• Lire la notice technique avant d'installer la chaudière.
• Lire attentivement la notice d'emploi avant d'allumer la chaudière.

Chaudière :

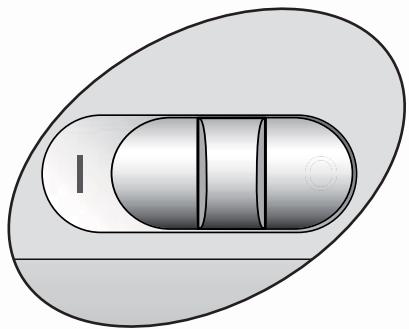

Sélecteur marche/arrêt :

I : Marche O : Arrêt

En cas d'anomalie :

• Eteindre la chaudière (O apparent).
• Attendre 5 secondes.
• Allumer la chaudière (I apparent).

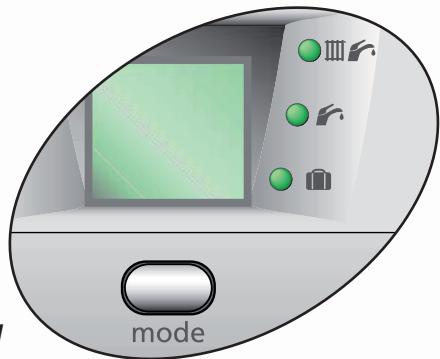

Choix du mode de fonctionnement :

Lampadaire vert s'allume en face du mode sélectionné:

Chauffage + eau chaude

Eau chaude seule

Protection de la chaudière contre le gel

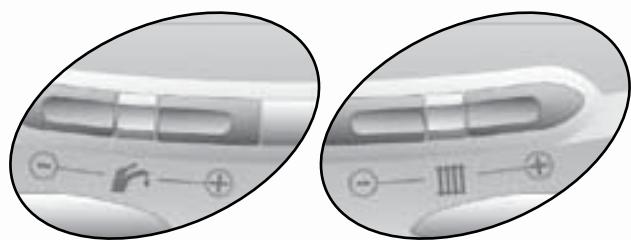

Réglage de la température :

Eau chaude sanitaire

Eau circuit chauffage

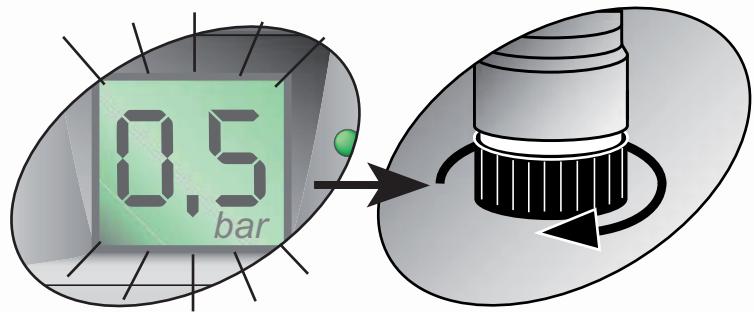

Si la pression lue sur l'afficheur est inférieure à 1 bar, remplir l'installation en ouvrant le robinet bleu placé sous la chaudière jusqu'à obtenir 1,5 bar.

Indicateur d'état :

Jaune fixe = allumage du brûleur

Rouge clignotant = signal d'anomalie
