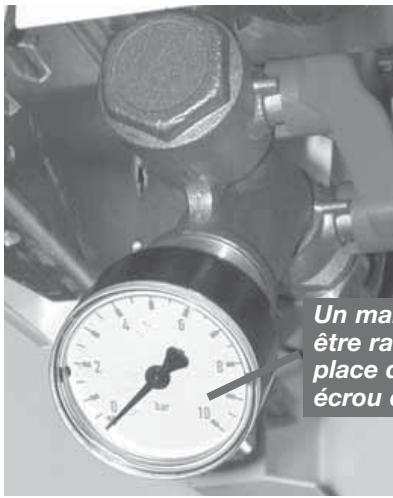

Vérifiez le manomètre. Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage pour ajouter de l'eau jusqu'à atteindre la pression recommandée entre 1 et 1,5 bar.

Comment savoir si le thermostat fonctionne correctement ?

Pour tester le thermostat, augmentez la température réglée et vérifiez si la chaudière s'allume. Si elle ne s'allume pas, vérifiez les connexions et remplacez le thermostat si nécessaire.

Que faire si l'eau chaude ne sort pas ?

Vérifiez si la chaudière est en mode chauffage ou eau chaude. Assurez-vous également que les vannes d'eau sont ouvertes et que le débit d'eau n'est pas obstrué.

Comment effectuer l'entretien de la chaudière ?

Il est recommandé de faire entretenir la chaudière par un professionnel au moins une fois par an. Nettoyez également les filtres et vérifiez l'état des tuyaux et des connexions.

Quels sont les codes d'erreur courants et leur signification ?

Consultez le manuel d'utilisation pour la liste des codes d'erreur. Chaque code indique un problème spécifique, comme un défaut de circulation d'eau ou une défaillance du capteur.

Comment améliorer l'efficacité énergétique de la chaudière ?

Assurez-vous que les radiateurs sont bien purgés et que les tuyaux sont correctement isolés. Envisagez d'installer un thermostat programmable pour optimiser la consommation d'énergie.

MODE D'EMPLOI ISOSPLIT F 30 E H-MOD SAUNIER DUVAL

Allumage/arrêt de la chaudière

Allumage : S'assurer que :

• la chaudière est alimentée électriquement
• le robinet gaz est ouvert

Puis amener l'interrupteur de la chaudière au niveau du I.

Arrêt : Amener l'interrupteur sur 0 : la tension électrique est coupée.

Fonctionnement sans thermostat d'ambiance

Appuyer sur la touche (la touche s’éclaire). - Activer les fonctions chauffage et/ou eau chaude en appuyant sur les boutons et/ou - Déterminer la température eau chaude et chauffage à l’aide des boutons ⑤ et ⑥. - Pour revenir à un fonctionnement avec thermostat d’ambiance, réappuyer sur la touche (la lumière s’éteint).

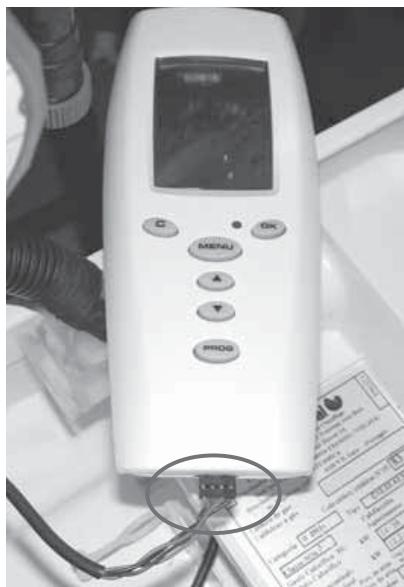

Important : Les réglages réalisés sur le tableau de bord de la chaudière ne sont pas répercutés sur le thermostat d'ambiance. Réaliser les réglages de températures à partir du thermostat d'ambiance sans fil fourni avec la chaudière en suivant les indications de la notice pages 6 à 15.

1 - Interrupteur marche/arrêt. 2 - Désactivation du thermostat d'ambiance lorsque le bouton est allumé. 3 - Activation de la fonction sanitaire lorsque le bouton est allumé. 4 - Activation de la fonction chauffage lorsque le bouton est allumé. 5 - Réglage de la température du circuit sanitaire. 6 - Réglage de la température du circuit chauffage. 7 - Afficheur d'information. 8 - Témoin vert de fonctionnement. 9 - Indicateur clignotant rouge d'anomalie. 10 - Indicateur jaune de fonctionnement du brûleur.

Indicateur d'anomalie

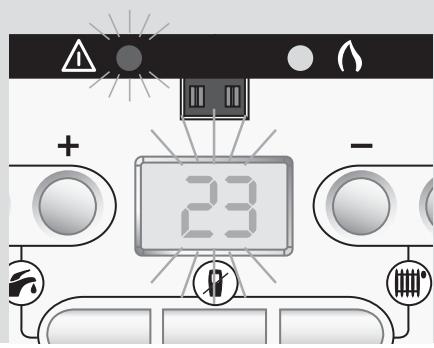

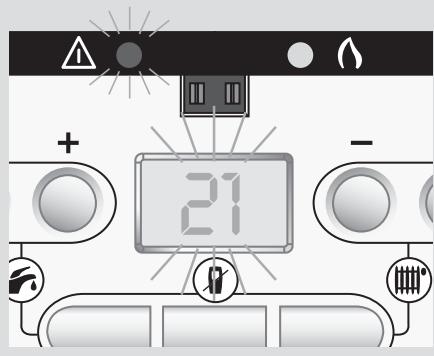

En cas d'anomalie, le voyant rouge clignote et un code apparait sur l'afficheur de la chaudière.

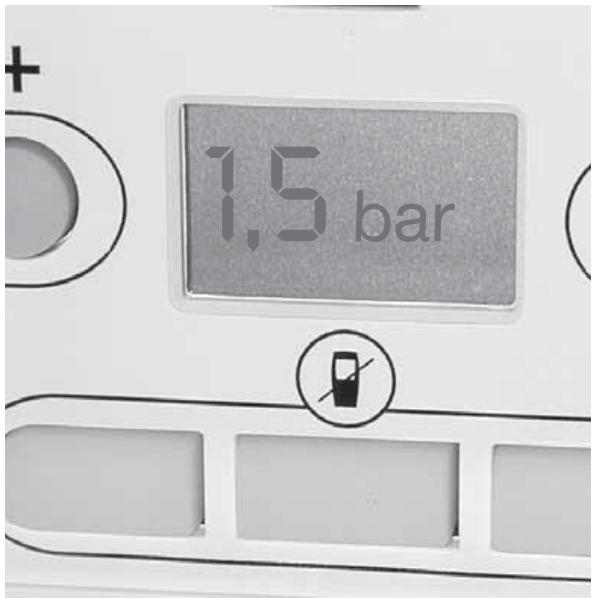

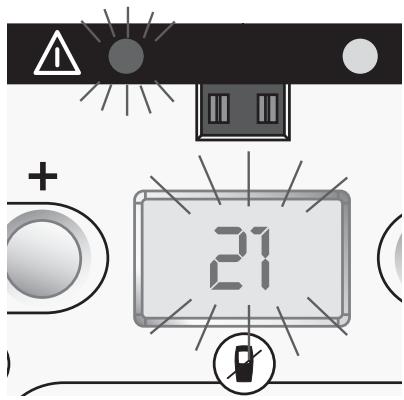

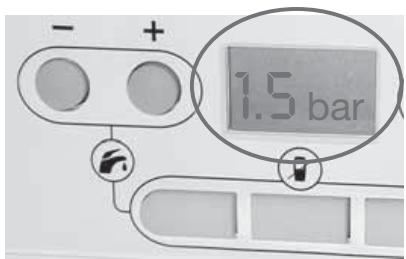

Code 21 : pression d'eau trop basse, ouvrir le robinet

Placez sous la chaudière jusqu'à obtenir une pression de 1,5 bar.

Autres codes : Appuyer sur la touche OK du thermostat d'ambiance puis suivre les indications fournies sur l'affiche器会给出法语技术手册的更正版本，但似乎出现了一些乱码。根据之前的要求和规则，正确的更正版本应为： Autres codes : Appuyer sur la touche OK du thermostat d'ambiance puis suivre les indications fournies sur l'afficheur.

Sommaire

Instructions d'utilisation	2	• Caracteristique techniques	22 - 25	• Raccordement électrique	41
Présentation	3	• Circuit hydraulique	26 - 28	• Mise en service	42 - 45
		• Conception du circuit chauffage	29	• Régliages	46 - 50
UTILISATEURS				• Changement de gaz	51
• La garantie	4	• Conception du circuit sanitaire	29
• L'entretien	5
• La régulation de votre installation	6 - 15	• Emplacement de la chaudière	30 - 31	SERVICE APRès-VENTE
• Les accessoires	16	• Evacuation des gaz brulés Isosplit C	32 - 33	• Maintenance	52 - 55
• Les questions que vous vous posez	17 - 18	• Sorties ventouse	34 - 37	• Vidange	55
		• Plaque de raccordement	38	• Menu S.A.V.	56 - 57
INSTALLATEURS				Généralités
• Conditions d'installations	20	• Pose des canalisations	39
• Dimensions	21	• Mise en place de la chaudière	40	• Sécurités de fonctionnement	58 - 59

Les isosplit

dont des chaudières

à double service (chauffage + eau chaude micro-accumulée),

elles sont équipées d'un mini ballon de

4 litres d'eau chaude sanitaire qui apporte un confort supplémentaire dans la fourniture de l'eau chaude sanitaire.

Les chaudières Isoplit sont livrées de série avec un thermostat d'ambiance.

doivent être raccordés

à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

Les modèles f

sont de type étanche,

c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air sont effectuées par une ventouse.

doivent être raccordés à une évacuation des produits de combustion par VMC.

Catégorie gaz:

II2E+3+, c'est-à-dire

que suivant le modèle

la chaudière fonctionne

au gaz naturel (G20/G25)

ou au butane/propane (G30/G31).

Homologation :

Les Isosplit C et F

dont conformes aux

exigences essentielles

de la directive

"Appareils à gaz" 90/396/CEE (29/06/1990)

et à la directive "Rendement des chaudières" 92/42/CEE.

Bienvenue aux utilisateurs

Merci d'avoir besoin Saunier Duval, premier constructeur français de chaudières murales au gaz.

La désignation exacte de votre appareil est inscrite sur la plaque signalétique placée à l'intérieur de la chaudière.

Pour une pleine satisfaction de vos besoins et éviter toute fausse manoeuvre, il est important de bien suivre les recommandations d'utilisation fournies dans la présente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l'accompagnent, à portée de main afin de pouvoir les consulter en cas de besoin.

L'installation de votre appareil doit être réalisée par un professionnel qualifié qui respecte les normes en vigueur.

La chaudière qui vous a été installée par un professionnel qualifié*, à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux

contrôles qualitatifs. Toutefois, afin que vous puissiez bénéficier au moyen de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifiques à l'installation sur laquelle elle est raccordée.

La Station Technique Agréée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits (voir liste jointe à l'emballage de la chaudière) effectuera rapidement et Gratuitemment cette mise en service sur simple demande de votre part. Ces contrôles étant effectués, la S. T. A. transmettra à nos services la «demande de garantie». Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer, par courrier, la carte de garantie.

Saunier Duval vous offre une garantie pièces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire minorielle du 09/08/78).

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de

conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de déterioration de la chaudière résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une inadaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières

figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les déteriorations consécutives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau (tels que par exemple, calcaire,entarbage,embouage...) ou à un changement de caractéristiques de la tension électrique

d'alimentation.

• les interventions effectué égale prévue par l'article 1641 du Code Civil.
• Certificate de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l'installation

de votre chaudière est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz :

• de modulo 2 après réalisation d'une installation de gaz neuve ou déplacement de chaudière
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

L'entretien, ce que vous devez savoir

Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps.

Un entretien régulier de la chaudière par un professionnel qualifié et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central. Il permet d'allonger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un

CONTRAT D'ENTRETIEN conforme à la norme NF X 50-010 prévoyant au minimum une visite d'entretien annuelle.

Choisir son entreprise de Service Après-Vente Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.

La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire

appelé à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

Le système d'évacuation des condensats ne doit être ni modifié ni bouché.

La régulation, source d'économie

Votre chaudière Isosplit est configurée d'usine pour fonctionner au cœur d'une installation courante.

Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre installateur qui saura, en ajustant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de déterminer la température ambiance en fonction de vos propres besoins, en votre présence mais également en votre absence, ou pendant la nuit.

Tous ces réglages s'effectuent à partir du thermostat d'ambiance livré avec votre chaudière : en déterminant avec soin les températures les plus appropriées et aux moments justes nécessaires, vous vous assurez des économies en gaz importantes.

Réglages essentiels du thermostat d'ambiance sans fil :

A - Réglage de l'heure

B - Réglage de la date

Les fonctions du thermostat d'ambiance à programmation hebdomadaire vous permettent :

C - D'activer ou de désactiver la fonction chauffage.

D - De disposer d'un programme hebdomadaire standard en activant le programme préétabli en usine.

E - De déroger temporairement au programme en cours, en augmentant ou en diminuant votre température à tout moment de la journée.

F – D’établir un programme personnalisé pour chaque jour de la semaine avec 2 niveaux de températures :

• Température CONFORT pour les heures où vous êtes présents par exemple.
• Température ECO pour les nuits ou lorsque vous êtes absents par exemple.

G - De bénéficier, 24H/24H, d'une seule et même température en désactivant le programme.

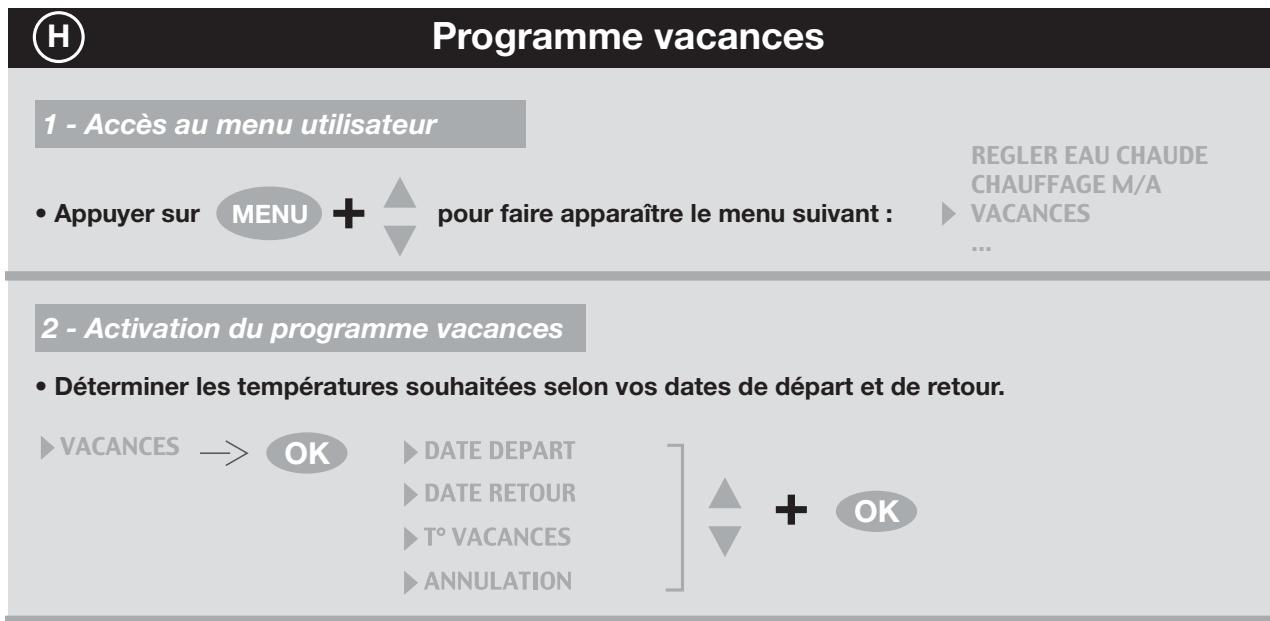

H - De partir en vacances en déterminant la température souhaitée selon vos dates de départ et de retour.

I - Vous pouvez désirer la température de votre eau chaude sanitaire entre 38°C et 60°C. Toutefois, en ne dépassant pas la valeur de 50°C, vous vous assurez une consommation gaz réduite et une bonne protection contre les brûlures.

J - D’éviter la modification interposée de vos réglages par le verrouillage des touches du thermostat.

K - De vous signaler une anomalie dans le fonctionnement de la chaudière et de vous indiquer la marche à suivre.

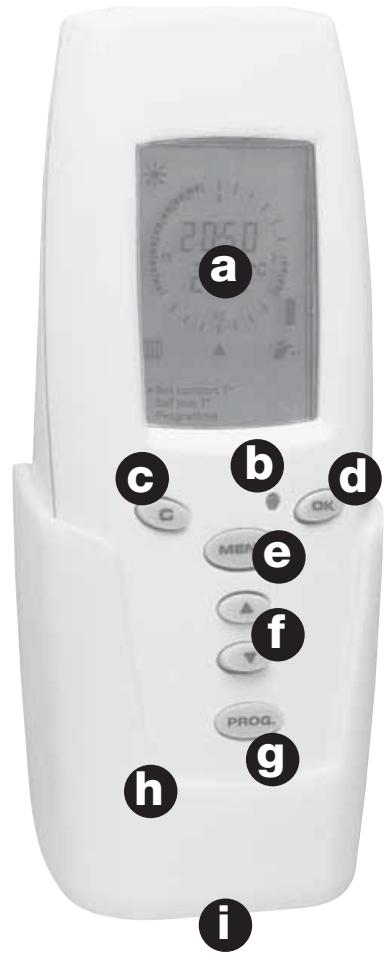

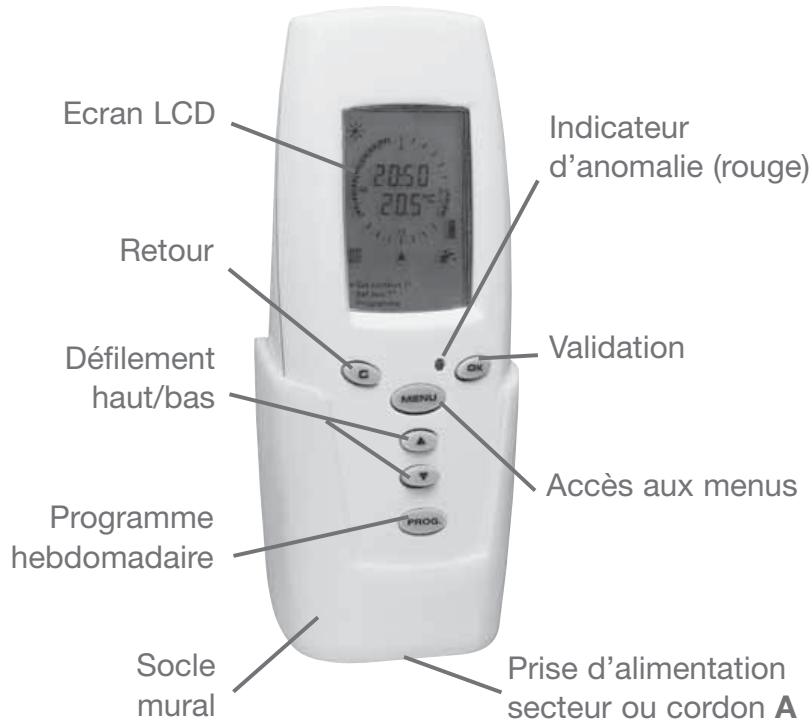

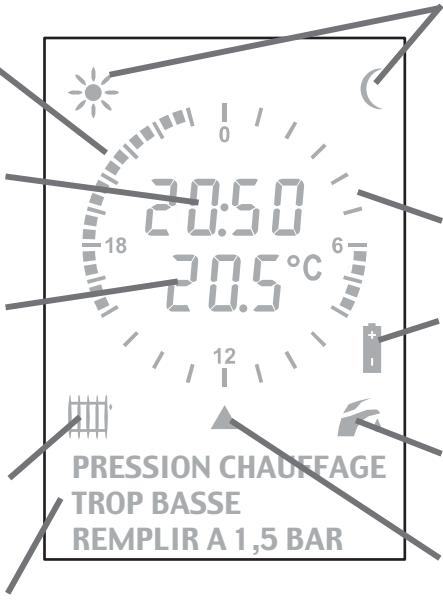

a - Afficheur. b - Indicateur d'anomalie. c - Retour au menu précédent. d - Validation. e - Accès aux menus. f - Défilément haut/bas. g - Programme activé/désactivé. h - Socle mural. i - Prise d'alimentation secteur.

Plage horaire attribuée à la température CONFORT

Affichage de l'heure

Affichage de la température ambience de la pièce. (Attention: cette valeur peut varier lorsque l'on tient le thermostat dans la main)

Indicateur de mode chauffage

Descriptif d'anomalie

Indicateurs du niveau de température en cours "CONFORT" (ou "ECO" (C) (jour/nuit).

Plage horaire attribuée à la température ECO

Indicateur de piles à remplacer

Indicateur de mode sanitaire

Indicateur de demande de chauffage

La régulation, source d'économie

Réglages de l'heure et de la date

Déroulement des opérations : Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Accès au menu utiliser

Appuyer sur

pour faire apparaître le menu suivant :

REGLE RT° CONFORT

REGLER T° ECO

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

VACANCES

REGLER HEURE

REGLER DATE

2 - Réglage de l'heure

Utiliser les touches

pour sélectionner le menu "Régler heure" :

REGLER HEURE

3 - Réglage de la date

Utiliser les touches

pour sélectionner le menu "Régler date" :

REGLER DATE

MAR14/JAN/03

Activation/désactivation de la fonction chauffage

Appuyer sur

pour sélectionner le menu

"Chauffage M/A:"

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

Activation du programme initial

Déroulement des opérations : Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Activation du programme hebdomadaire

Effectuer une impulsion sur PROG, le thermostat d'ambiance présente cet affichage :

• Chaque impulsion sur PROG inverse le mode ACTIF ou INACTIF

• Lorsque le mode ACTIF apparait, attendre 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au programme initial

• Sortir du menu en appuyant sur ce qui active le programme hebdomadaire standard préétabli en usine :

Du lundi au vendredi Température ECO 16C

Le week-end Température CONFORT : 19C

• Une impulsion sur l'une des touches de défilement fait apparaître le menu de réglage de température ambiante :

Ce réglage s'annule automatiquement dès que le programme change de niveau de température Eco/Confort

La régulation, source d'économie

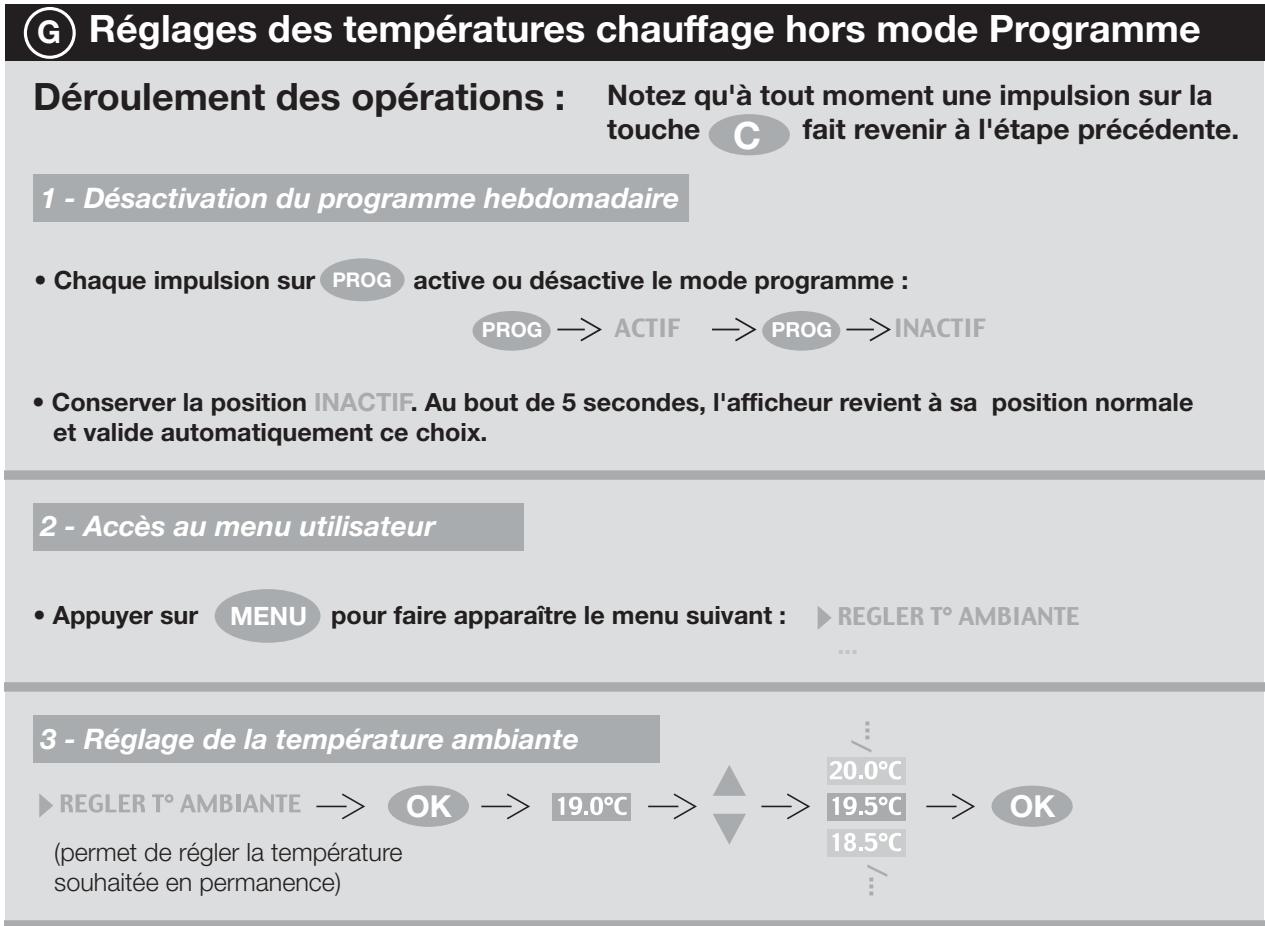

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Activation du programme hebdomadaire

Effectuer une impulsion sur PROG, le thermostat d'ambiance présente cet affichage :

• Chaque impulsion sur PROG inverse le mode ACTIF ou INACTIF

• Lorsque le mode ACTIF apparait, attendre 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au menu utiliser

Appuyer sur MENU pour faire apparaître le menu suivant :

REGLER TO CONFORT REGLER TO ECO PROGRAMME

3 - Réglage de la température comportement

REGLER T° CONFORT

19.0°C

(permet de régler la température souhaitée dans la journée)

4 - Réglage de la température éco

REGLERTO ECO

16.0°C

(permet de régler la température souhaitée la nuit ou en cas d'absence)

5 - Programme

PROGRAMME

permet d'attribuer des plages horaires aux températures confort ou éco)

MARDI MERCREDI

JEUDI

VENDREDI

SAMEDI

DIMANCHE

PROGRAMME INITIAL

Les carrés indiquent

les plages horaires pendant lesquelles la chaudière fournir une température CONFORT

(ex. : 19,5C entre 16H00 et 23H00 et entre 6H00 et 8H00)

MODIFIER

PLAGE HORAIRE:▲/▼

Eco/Confort: Prog

Les blancs indiquent

les plages horaires pendant lesquelles la chaudière fournit temperature ECO

(ex. : 16,5C entre 8H00 et 16H00 et entre 23H00 et 6H00)

Ce symbole indique le mode autorisant l'ajout des plages de fonctionnement à température dite

CONFORT (carres noirs) à l'aide des touches ▼ / ▲.

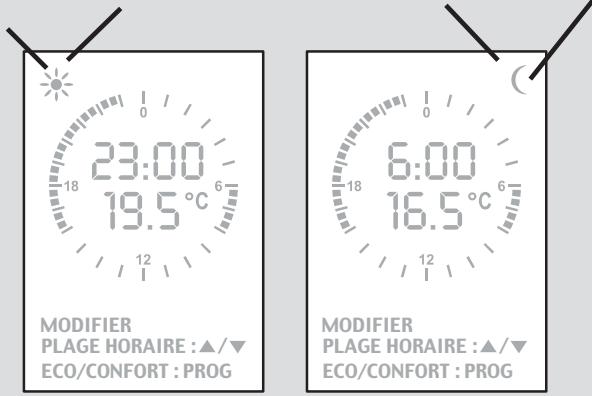

Exemple: dans le cas de figure ci-contre, chaque appui sur ajoute un carré à partir de 23 H, ce qui correspond à 30 min. de chauffe supplémentaires à 19,5C.

Appuyer sur PROG pour passer de la température CONFORT à ECO.

Ce symbole indique le mode autorisant la suppression de carrés noirs pour permettre en place des plages de fonctionnement à température dite ECO à l'aide des touches.

Exemple : dans le cas de figure ci-contre, chaque appui sur ajoute un blanc à partir de 6 H, ce qui correspond à 30 min. supplémentaires à 16,5C

Appuyer sur OK pour valider vos paramétrages du jour. - Procéder de la même manière pour chacun des jours de la semaine ou utiliser la duplication comme expliqué ci-dessous.

Duplication de programme Pour gagner du temps, vous avez la possibilité de copier votre paramétrage vers un autre jour par le menu :

AODIFIER

La régulation, source d'économie

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Accès au menu utiliser

Appuyer sur

pour faire apparaître le menu suivant :

REGLER T° ECO

PROGRAMME

REGLER EAU CHAUBE

2 - Réglage de la température de l'eau chaude

REGLER EAU CHAUBE

(permet de régler l'eau chaude)

Verrouillage/déverrouillage des touches du thermostat

L'appui simultané sur les touches

pendant 3 secondes permet de verrouiller les touches du thermostat d'ambiance.

• Procéder de même pour déverrouiller

La régulation, source d'économie

Indicateurs d'anomalies

• En cas d'éventuelle anomalie les voyants rouges

sur la chaudière et le thermostat d'ambiance

clignotant et un pictogramme s'affiche sur le thermostat d'ambiance :

Appuyer sur la touche

du thermostat d'ambiance :

1 - Vous pouvez intervenir

• Le thermostat d'ambiance vous indique la marche à suivre :

• L'écran de la chaudière affiche en même temps le code correspondant au début :

2 - Notre s. a. v. doit intervenir

• Le thermostat d'ambiance vous invite à appeler votre service après-vente en lui indiquant le code défaut qui clignote sur la chaudière pour faciliter son diagnostic.

L'écran de la chaudière affiche en même temps le code correspondant au début :

Glossaire du menu utiliser

Régler T° ambiante	Réglage de la température ambiante lorsque le programme n'est pas activé (Programme inactif).
Régler T° comport	Réglage de la température de comport pendant les périodes déterminées dans le menu “Programme”.
Régler T° éco	Réglage de la température réduite pendant les périodes déterminées dans le menu “Programme”.

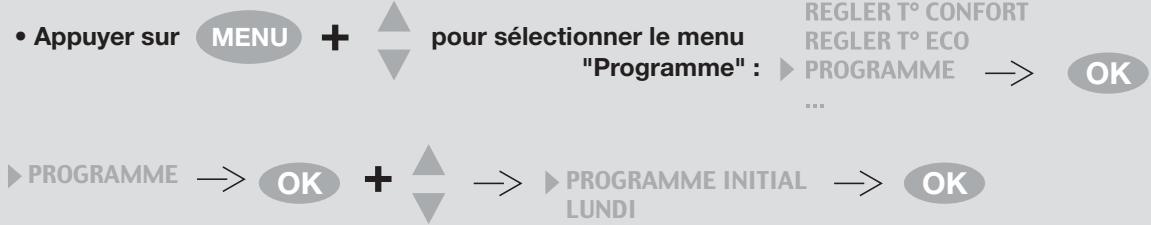

Programme	Attribution des plages horaires de fonctionnement à température comport et éco pour chaque jour de la semaine. Le matin, il est par exemple recommandé de démarrer le chauffage environ 1 heures avant de se lever.
T° extérieure	Affichage de la température extérieure lorsque une sonde extérieure est installée.
Régler eau chaude	Réglage de la température d'eau chaude.
Chauffage M/A	Marche ou Arrêt du chauffage Marche = Eau chaude sanitaire + chauffage Arrêt = Eau chaude sanitaire seule Selon T° ext. = S'affiche lorsqu'une sonde extérieure est connectée. En sélectionnant “Selon T° ext.” , la chaudière coupe automatiquement le chauffageès lors que la température dépasse 18°C (réglage usine).
Régler T° radiateur ou Régler T° plancher	S'affiche si vous installeur a choisi la consigne manuelle” dans le menu “régulation chauffage” du menu “installateur”.
Vacances	Réglage de la température ambientependant une période d'absence.
Régler l'heure	Réglage de l'heure.
Régler date	Réglage de la date.

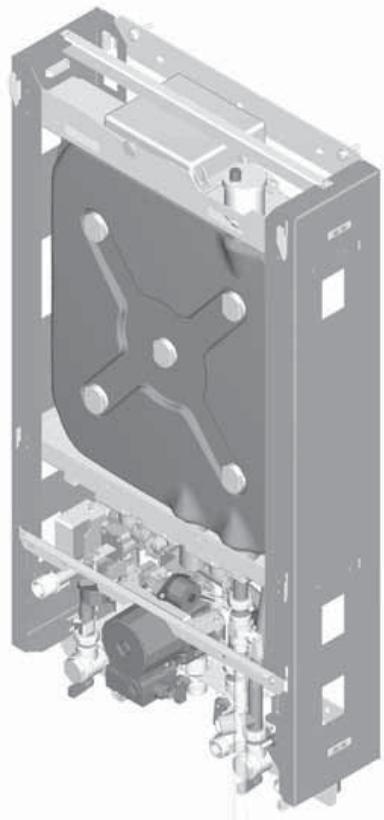

Les accessoires qui font la différence

Pour offrir encore plus de confort et d'économie, Saunier Duval

a conçu une gamme d'accessoires disponibles en option.

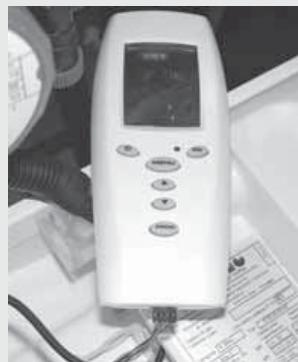

Le Thermostat d'ambiance zone 2 est un thermostat mural sans fil destiné à : gérer une deuxième zone de chauffage.

L'Isobox, que l'on place directement sous un lavabo ou à proximité d'une douche, met à disposition une réserve d'eau chaude immédiatement disponible.

L'Isofloor s'installe derrière la chaudière et permet la fourniture d'eau chaude à basse température adaptée pour les planchers chauffants.

Saunier Duval propose également en accessoire une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.

L'ex radial vous permet d'agir sur le fonctionnement de votre chaudière à distance par téléphone.

Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr

Les questions que vous vous posez…

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid ! Ne faites surtout pas ça, il y a danger ! Elles sont indispensables au bon fonctionnement de votre chaudière. Les obstruer empêcherait la bonne évacuation des gaz brûlés et entraînerait une mise en danger par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet! Quelles que soient les performances de votre chaudière, l'arrivée d'eau chaude est tributaire de la quantité d'eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques dizaines de secondes nécessaires à l'arrivée de l'eau chaude vous paraîtront parfois un peu longues!

Dans ce cas, notez qu'il est possible d'ajouter à proximité d'un point de puisage le module Isobox qui vous permettra d'obtenir

de l'eau chaude quasi immédiatement. Demander conseil auprès de votre installateur.

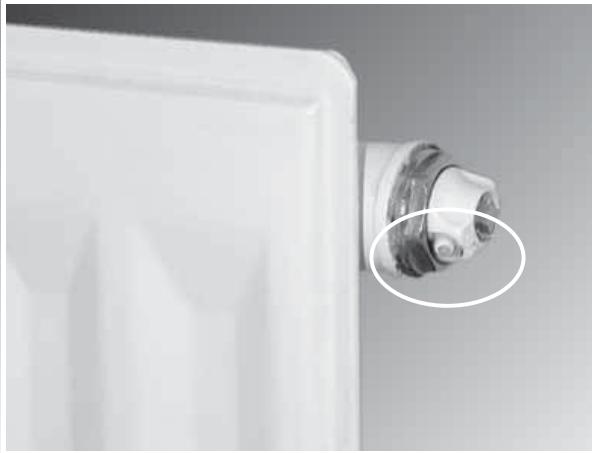

J'entends des bruits d'eau dans les radiateurs. Il y a peut-être de l'air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie persiste, faire appel à votre Service Après Vente.

Ma chaudière s'est arrêtée, le voyant rouge et le code 21 clignotent !

Et le thermostat d'ambiance présente cet affichage :

La chaudière s'est mise en sécurité parce qu'elle a détecté un manque d'eau dans l'installation.

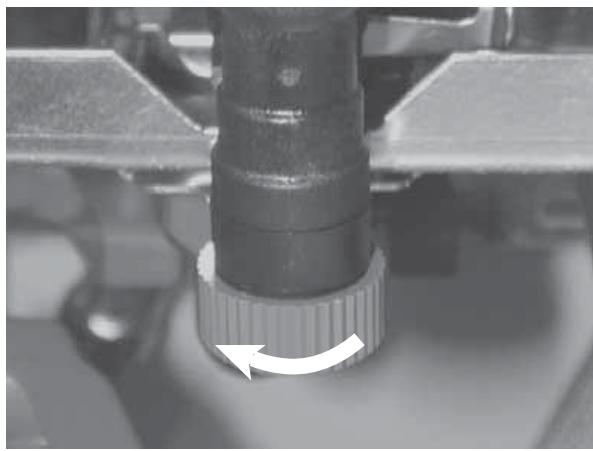

Il suffit alors de remettre de l'eau en ouvrant le robinet placé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars sur l'afficheur de la chaudière. La chaudière se remet en fonctionnement automatiquement dès que la pression est suffisante. Si le remplissage avait été renouvelé trop souvent, il pourrait s'agir d'une fuite dans notre installation. Dans ce cas, prévenir votre Service Après-Vente.

Les questions que vous vous posez…

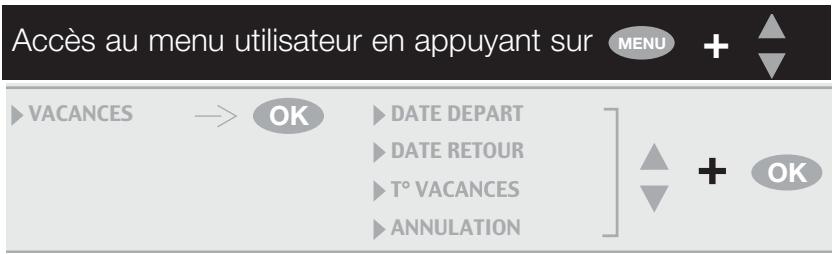

Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?

Le thermostat d'ambiance assure automatiquement une protection de l'installation contre le gel en maintenant une température de 6°C minimum.

Cette protection est assurée par le Thermostat d'ambiance tant qu'il est actif. C'est-à-dire que le

Le bouton de la chaudière ne doit pas être allumé et les piles du thermostat d'ambiance doivent être en bon état. Utilisez s'il est nécessaire le cordon d'alimentation 230 V.

En cas d'absence de quelques jours, utilisez le mode vacances de votre thermostat d'ambiance en lui indiquant vos dates de départ et de retour ainsi que la température souhaitée.

Conditions d'installations

Bâtiments d'habitation L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquées situées à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.
• Norme DTU P 45-204
• Installations de gaz (anciennement N° 61-1)
• Installations de gaz
• Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne :
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements recevant du public L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Règlement de sécurité contre l'incendie

et la panique dans les établissements recevant du public :

a) Prescriptions générales Pour tous les appareils:

• Articles GZ Installations aux gaz combustibles et hydrocarbures liquifiés. Ensuite, suivant l'usage:
• Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc.)

Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve, ou déplacement de chaudière.
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

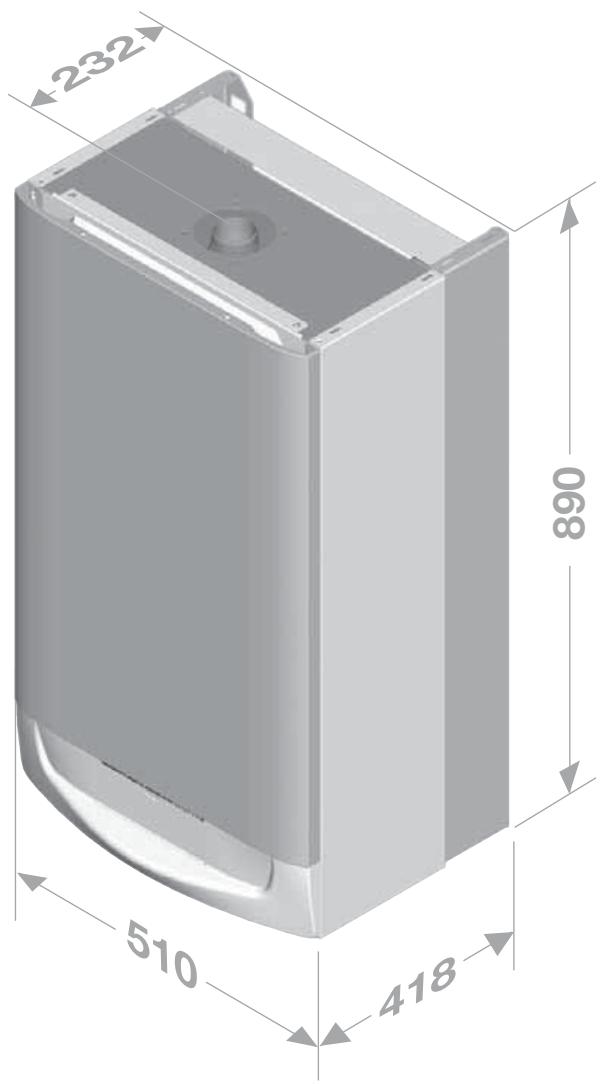

Dimensions

La chaudière est livrée en deux colis séparés : - la chaudière et le thermostat sans fil. - la plaque de raccordement et la barrette de fixation

Pour les chaudières de type F,

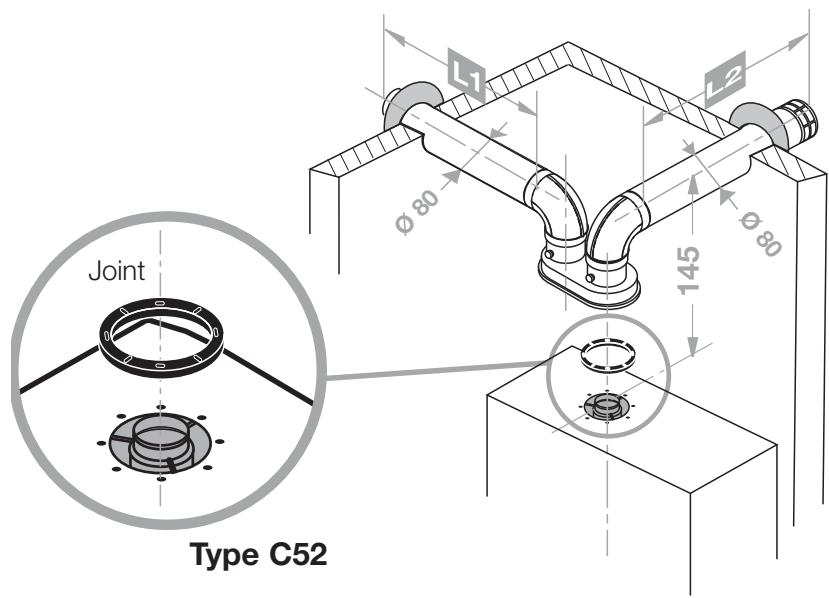

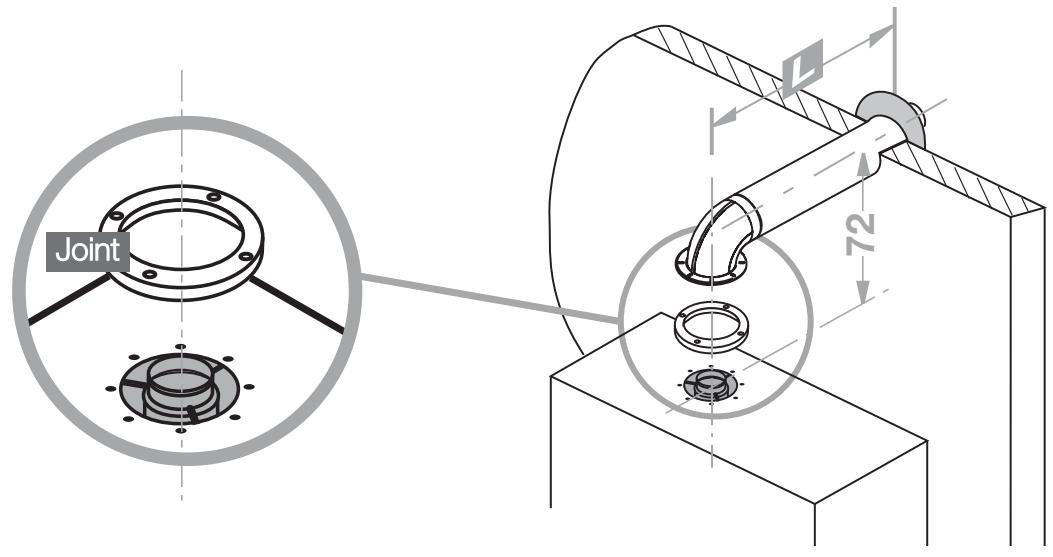

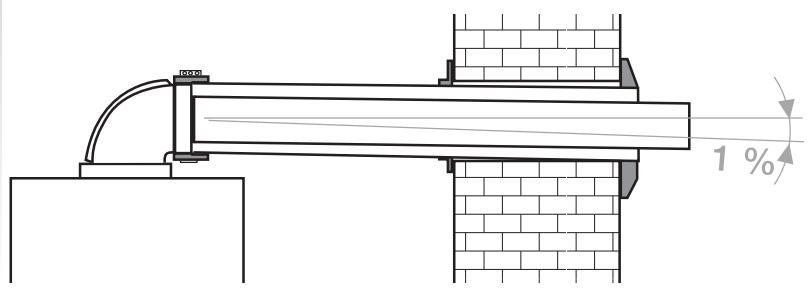

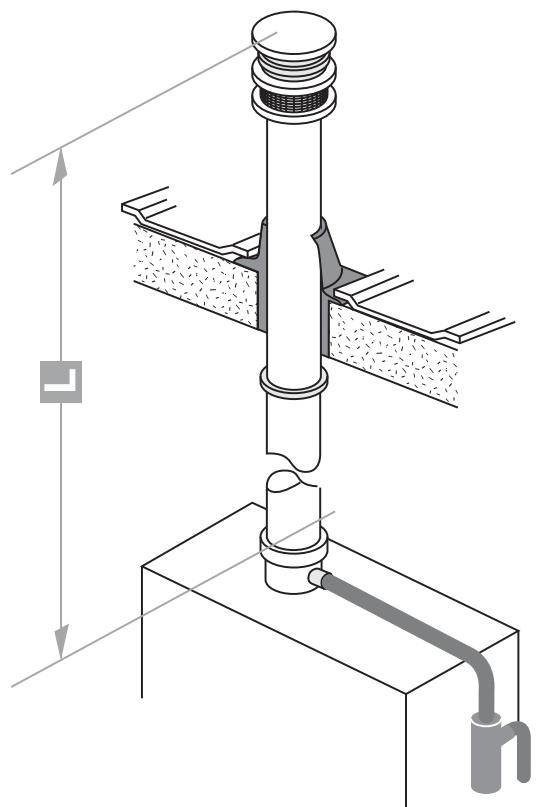

les différents colis de ventouse

seront commandés

en fonction

de la configuration de l'installation.

ATTENTION : PENSEZ À RETIRER LE THERMOSTAT D'AMBIANCE PLACÉ DANS LA CALE POLYSTYRENE BASSE.

L'ensemble livre se compose de :

• 1 thermostat sans fil
• 1 socle pour fixation murale
• 3 piles alcalines de 1,5 V type LR6
• 1 trappe d'accès aux piles

Isosplit

Poids net (kg)

Poids brut (kg)

C 24 E V

C 28 E

F 30 E H-MOD

C 35 E

F 35 E H-MOD

Caracteristiques techniques isosplit

Chauffage		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Puisance utile en chauffage (P)	ajustable de... (kW)	9,8	9,8	5	11,7	6
	à... (kW)	24	27,6	29,6	34,6	34,6
Débit calorifique (Q)	de... (kW)	11,7	11,7	6	14	7
	à... (kW)	26,9	30,7	32,6	38,4	38
Rendement sur P.C.I.	(%)	89,2	89,9	91	90,1	91
Température départ chauffage maxi.	(°C)	87	87	87	87	87
Température départ chauffage mini.	(°C)	38	38	38	38	38
Vase d'expansion circuit chauffage, capacité utile	(I)	7	7	7	12	12
Capacité maxi. de l'installation à 75°C	(I)	160	160	160	275	275
Soupape sécurité, pression maxi de service (PMS) (bar)		3	3	3	3	3
Sanitaire		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Puisance en eau chaude (P)	auto variable de... (kW)	9,8	9,8	5	11,7	6
	à... (kW)	24	27,6	29,6	34,6	34,6
Débit calorifique (Q)	de... (kW)	11,7	11,7	6	14	7
	à... (kW).	26,9	30,7	32,6	38,4	38
Température eau chaude maxi.	(°C)	60	60	60	60	60
Débit seuil de fonctionnement en sanitaire	(l/min.)	1	1	1	1	1
Débit spécifique (pour un ΔT de 30°C)	(l/min.)	11,5	13,2	14,1	16,5	16,5
Ballon d'accumulation, capacité utile	(I)	4	4	4	4	4
Soupape de sécurité, pression maxi de service	(bar)	10	10	10	10	10
Pression d'alimentation mini.	(bar)	0,7	0,7	0,7	0,7	0,7
Pression d'alimentation maxi. (PMW)	(bar)	10	10	10	10	10
Combustion		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Évacuation des gaz brûlés	par conduit Ø (mm)	125	140	-	140	-
	par tube ventouse Ø (mm)	-	-	60	-	60
Entrée air frais	par tube ventouse Ø (mm)	-	-	100	-	100
Débit d'air neuf (1013 mbar - 0°C)	(m³/h)	-	68,8	49,5	72,9	62,4
Débit d'évacuation des gaz brûlés	(g/s)	22,5	25	18,3	26,7	23,1
Débit d'extraction	(m³/h)	103	-	-	-	-
Température fumée	(°C)	114	111	146	131	152
Valeur des produits de la combustion	CO (ppm)	5	27	80	40	45
	CO2 (%)	4,7	4,7	7,1	5,6	6,5
	NOx (ppm)	80,7	80,9	74,9	82	81,2
Électricité		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Tension d'alimentation	(V)	230	230	230	230	230
Intensité	(A)	0,65	0,65	0,97	0,7	0,97
Puisance maxi. absorbée	(W)	150	150	224	160	224
Protection électricque		IPX4D	IPX4D	IPX4D	IPX4D	IPX4D
Classe		1	1	1	1	1

Gaz naturel (G 20) - (réf. 15° C - 1013 mbar) injecteur bruleur (mm) Ø diaphragme (mm) Pression d'alimentation (mbar) Pression au bruleur maxi. (mbar) Pression au bruleur mini. (mbar) Débit à puissance maxi. (m³/h) Débit à puissance mini. (m³/h)

C 24 EV	C 28 E	F 30 E H-MOD	C 35 E	F 35 E H-MOD
1,20	1,20	1,25	1,20	1,25
5,2	5,95	6,3	7,3	7,1
20	20	20	20	20
8,7	11,2	11,9	12,7	12,2
2,0	1,96	1,72	2,1	1,5
2,84	3,25	3,45	4,06	4,02
1,24	1,24	0,63	1,48	0,74

Gaz naturel (G 25)

injecteur brûleur (mm) Ø diaphragme (mm) Pression d'alimentation (mbar) Pression au brûleur maxi. (mbar) Pression au brûleur mini. (mbar) Débit à puissance maxi. (m³/h) Débit à puissance mini. (m³/h)

C 24 EV	C 28 E	F 30 E H-MOD	C 35 E	F 35 E H-MOD
1,20	1,20	1,25	1,20	1,25
5,2	5,95	6,3	7,3	7,1
25	25	25	25	25
10,9	14	14,9	15,9	15,2
2,45	2,45	2,16	2,6	1,9
3,02	3,45	3,66	4,32	4,27
1,32	1,32	0,67	1,57	0,79

Butane (G 30)

injecteur brûleur (mm) diaphragme (mm) Pression d'alimentation (mbar) Pression au brûleur maxi. (mbar) Pression au brûleur mini. (mbar) Débit à puissance maxi. (kg/h) Débit à puissance mini. (kg/h)

C 24 EV	C 28 E	F 30 E		F 35 E
		H-MOD	C 35 E	H-MOD
0,73	0,73	0,77	0,73	0,77
4,0	4,8	5,2	7,3	5,8
29	29	29	29	29
16,8	21,1	21,3	25,1	21,6
3,5	3,33	3,33	3,8	3,0
2,12	2,42	2,57	3,03	2,99
0,92	0,92	0,47	1,10	0,55

Propane (G 31)

injecteur brûleur (mm) diaphragme (mm) Pression d'alimentation (mbar) Pression au brûleur maxi. (mbar) Pression au brûleur mini. (mbar) Débit à puissance maxi. (kg/h) Débit à puissance mini. (kg/h)

C 24 EV	C 28 E	F 30 E		F 35 E
		H-MOD	C 35 E	H-MOD
0,73	0,73	0,77	0,73	0,77
4,0	4,8	5,2	7,3	5,8
37	37	37	37	37
21,9	27,0	27,2	32,0	27,9
4,2	3,53	4,3	4,5	3,5
2,09	2,38	2,53	2,98	2,95
0,91	0,91	0,47	1,09	0,54

Caractéristiques techniques

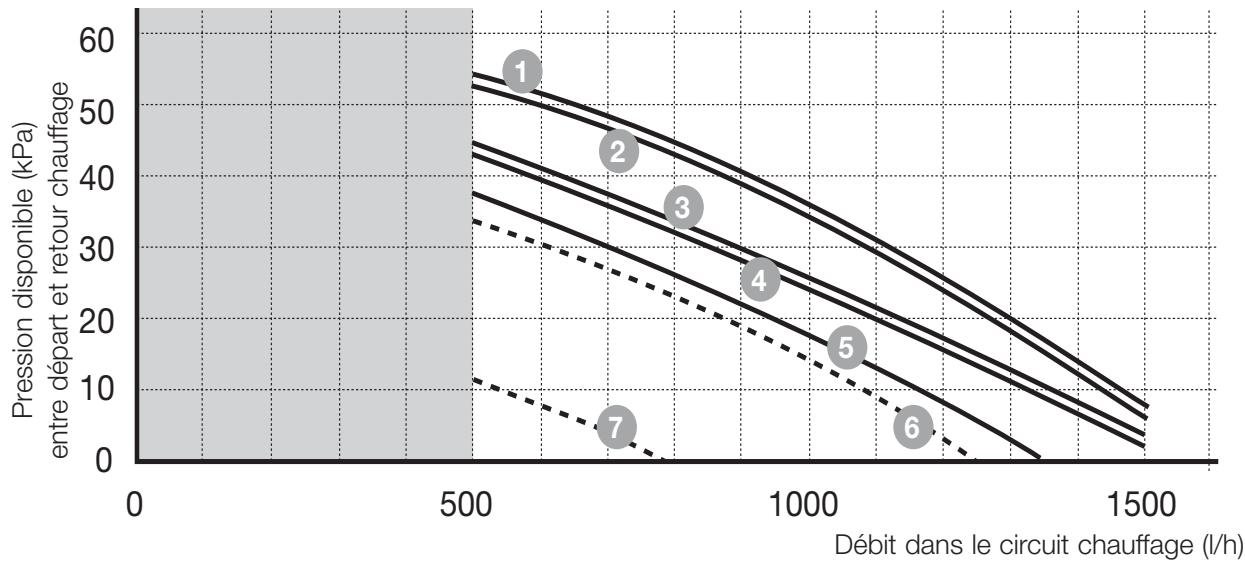

Courbes débit/pression Isosplit C 24 EV et C 28 E

Vitesse III	1 By-pass fermé
	2 Ouvert 1/4 tour
	3 Ouvert 1/2 tour
	4 Ouvert 1 tour
	5 Ouvert 2 tours
Vites. II	6 Ouvert 1/2 tour
Vites. I	7 Ouvert 1/2 tour

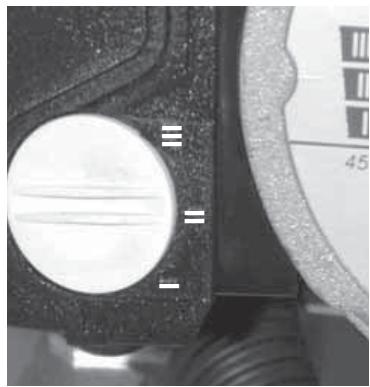

L'interrupteur de pompe est placé en usine sur la position II. Pour améliorer le comportement acoustique, désirez une vitesse moindre en positionnant le sélecteur sur I.

Courbes débit/pression Isosplit C 35 E

Courbes débit/pression Isosplit F 30 E H-MOD, F 35 E H-MOD

Important : Selon la Réglementation Thermique

les chaudières Isosplit de type C correspondent au niveau de référence, les chaudières Isosplit de type F correspondent au niveau BASSE température

Circuit hydraulique

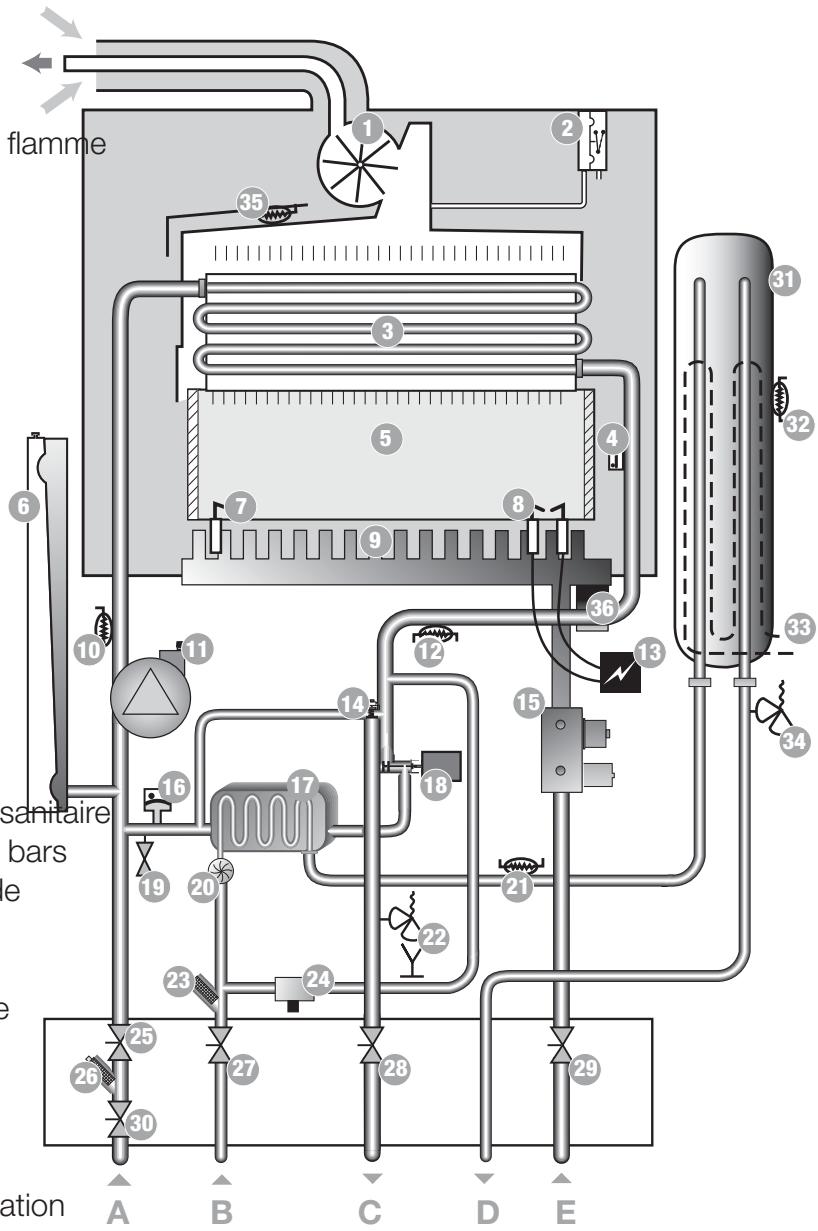

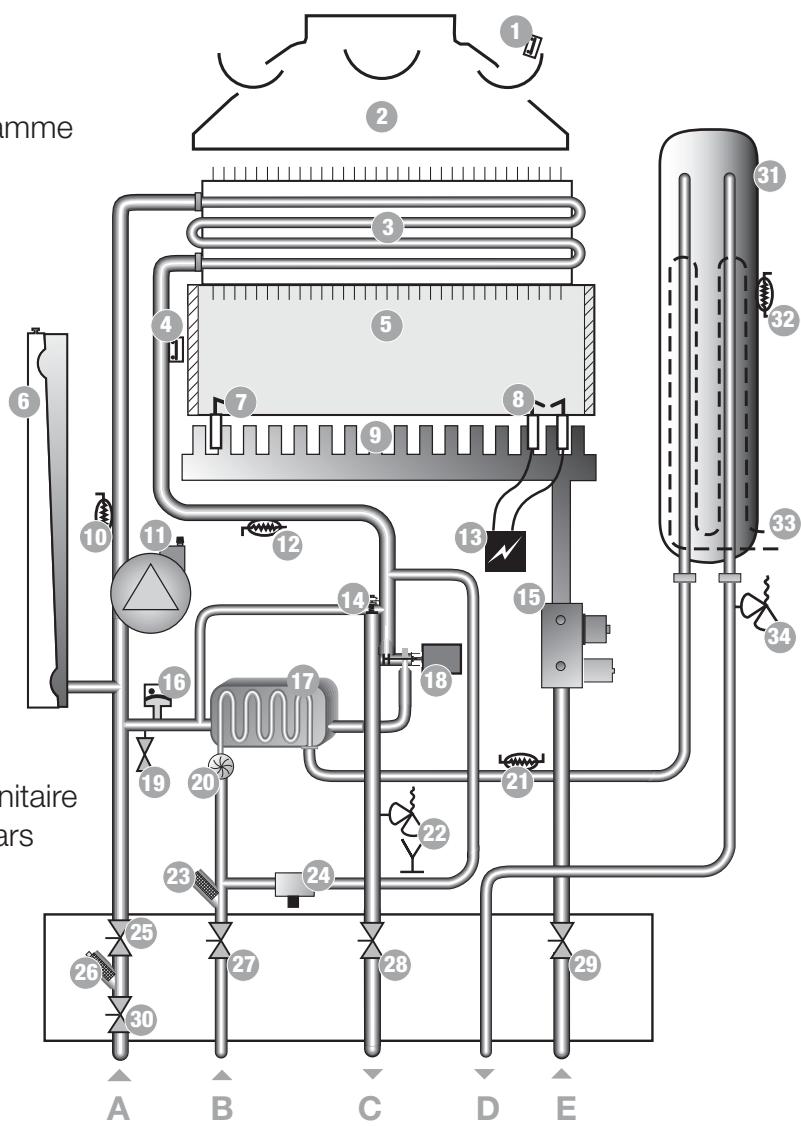

Isosplit C 24 E, C 28 E, C 35 E

1 - Sécurité sur les refoulements de cheminée ou VMC

2 - Coupe tirage

3 - Échangeur chauffage

4 - Sécurité de surchauffe

5 - Chambre de combustion

6 - Vase d'expansion

7 - Électrode de contrôle de flamme

8 - Électrodes d'allumage

9 - Brûleur

10 - Capteur de température retard chauffage

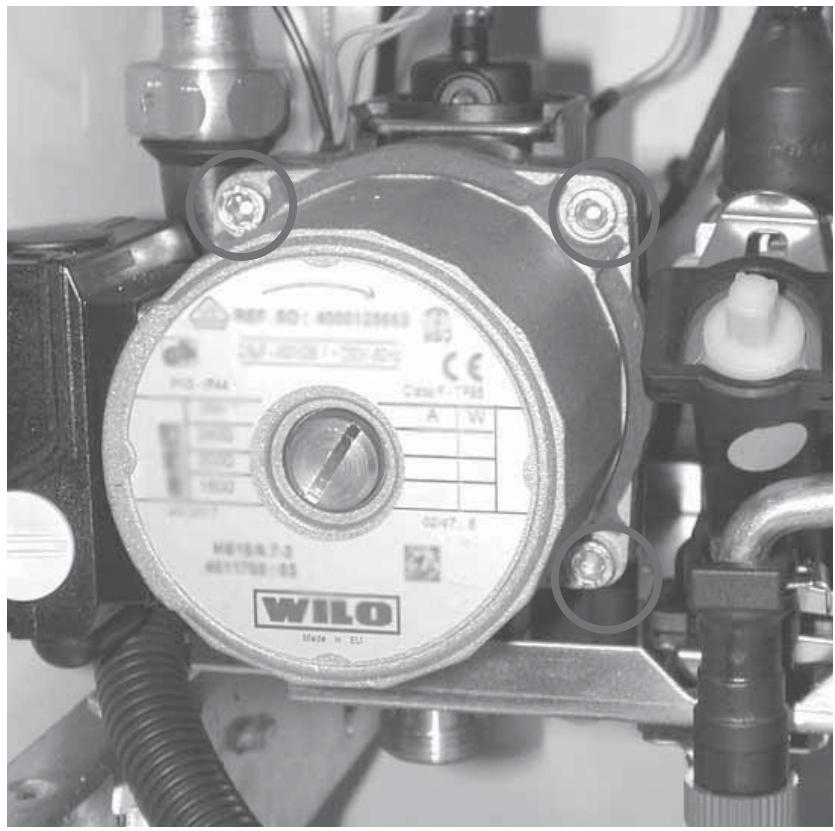

11 - Circulateur

12 - Capteur de température départ chauffage

13 - Allumeur électronique

14 - By-pass

15 - Mécanisme gaz

16 - Capteur de pression d'eau de chauffage

17 - Échangeur sanitaire

18 - Vanne trois voies

19 - Robinet de vidange

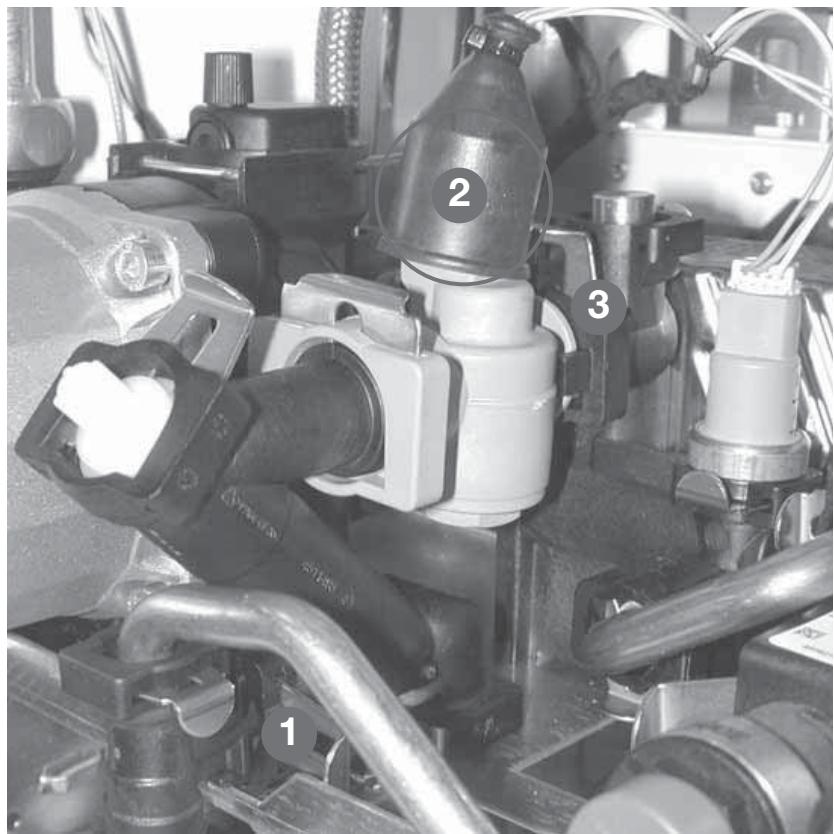

20 - Détecteur de début

21 - Capteur de température sanitaire

22 - Soupape de sécurité à 3 bars

23 - Filtre sur arrivée eau froide

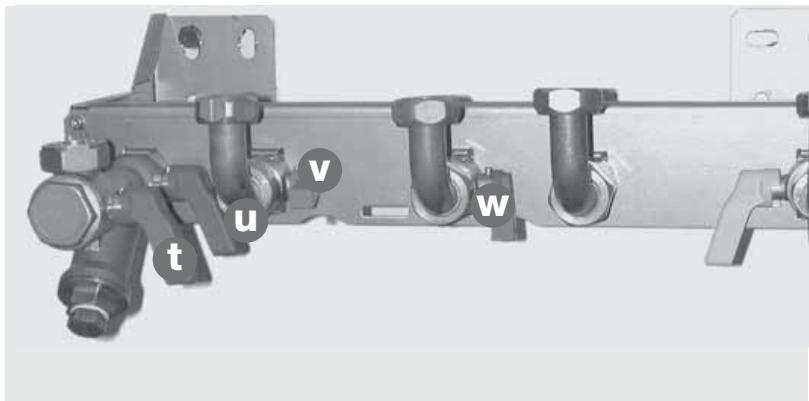

24 - Groupe de remplissage

25 - Robinet d'arrêt

26 - Filtre sur circuit chauffage

27 - Robinet d'arrêt

28 - Robinet d'arrêt

29 - Robinet d'arrêt

30 - Robinet d'arrêt

31 - Ballon de micro accumulation

32 - Capteur de température du ballon

33 - Résistance de maintien en température

34 - Soupape de sécurité à 10 bars

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

1 - Extracteur avec tachymètre 2 - Pressostat 3 - Échangeur chauffage 4 - Sécurité de surchauffe 5 - Chambre de combustion 6 - Vase d'expansion 7 - Électrode de contrôle de flamme 8 - Électrodes d'allumage 9 - Brûleur 10 - Capteur de température retard chauffage 11 - Circulateur 12 - Capteur de température départ chauffage 13 - Allumeur électronique 14 - By-pass 15 - Mécanisme gaz 16 - Capteur de pression d'eau de chauffage 17 - Échangeur sanitaire 18 - Vanne trois voies 19 - Robinet de vidange 20 - Détecteur de début 21 - Capteur de température sanitaire 22 - Soupape de sécurité à 3 bars 23 - Filtre sur arrivée eau froide 24 - Groupe de remplissage 25 - Robinet d'arrêt 26 - Filtre sur circuit chauffage 27 - Robinet d'arrêt 28 - Robinet d'arrêt 29 - Robinet d'arrêt 30 - Robinet d'arrêt 31 - Ballon de micro accumulation 32 - Capteur de température du gallon 33 - Résistance de maintien en température 34 - Soupape de sécurité à 10 bars 35 - Capteur de température H-MOD 36 - Électrovanne H-MOD

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

Circuit hydraulique

1 - Extracteur avec tachymètre 2 - Pressostat 3 - Échangeur chauffage 4 - Sécurité de surchauffe 5 - Chambre de combustion 6 - Vase d'expansion 7 - Électrode de contrôle de flamme 8 - Électrodes d'allumage 9 - Brûleur 10 - Capteur de température retard chauffage 11 - Circulateur 12 - Capteur de température départ chauffage 13 - Allumeur électronique 14 - By-pass 15 - Mécanisme gaz 16 - Capteur de pression d'eau de chauffage 17 - Échangeur sanitaire 18 - Vanne trois voies 19 - Robinet de vidange 20 - Détecteur de début 21 - Capteur de température sanitaire 22 - Soupape de sécurité à 3 bars 23 - Filtre sur arrivée eau froide 24 - Groupe de remplissage 25 - Robinet d'arrêt 26 - Filtre sur circuit chauffage 27 - Robinet d'arrêt 28 - Robinet d'arrêt 29 - Robinet d'arrêt 30 - Robinet d'arrêt 31 - Ballon de micro accumulation 32 - Capteur de température du ballon 33 - Résistance de maintien en température 34 - Soupape de sécurité à 10 bars 35 - Capteur de température H-MOD 36 - Electrovanne H-MOD

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

Conception du circuit chauffage

Les chaudières peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant...

Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'aérothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

Les sections des canalisations seront déterminées en utilisant la courbe début/pression page 24. Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement

nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation.

Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid.

Le vase d'expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et

autorise un volume maxi de : 160 I pour Iso 28 et 30 kW 275 I pour Iso 35 kW une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus elevée.

Prévoir un robinet de vidange au point le plus bas de l'installation.

Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'instituer la nouvelle chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries

à forte section de passage afin de permettre un débit suffisant.

La chaudière peut fonctionner avec une pression d'alimentation

minimale de 0,7 bar mais avec un faible débit. Un meilleur comportement d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

Déterminer

la position de la chaudière en ayant soin:

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité.
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).

Cette condition est satisfaite si la barrette de fixation est positionnée au minimum à 2,10 m du sol.

D'éviter la fixation sur une cloison légère, - D'éviter de placer la chaudière au-dessus d'un appareil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc) ou dans un local dont l'atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C). - D'éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.

Rappel: endom cas les ventilations haute

et basses du local ne doivent être obstruées.

La fixation de la plaque de raccordement permet de réaliser l'installation et d'effectuer les essais d'étanchéité sans que la chaudière soit en place.

Un gabarit de pose et une barrette de fixation sont fournis avec la plaque de raccordement.

La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit.

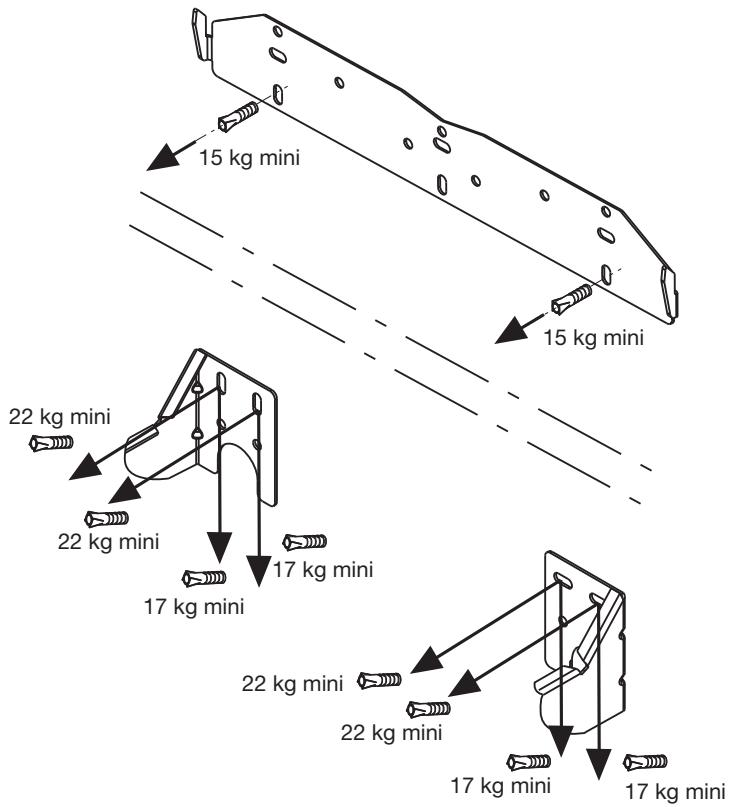

Utiliser deux ou trois chevilles pour la barrette

d'accrochage et quatre chevilles pour la plaque de raccordement.

Les caractéristiques mécaniques des chevilles devront correspondre, au minimum, aux valeurs indiquées sur les croquis ci-dessous.

Elles devront également être adaptées aux caractéristiques du mur porteur.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

2,10 m minimum par rapport au sol (pour les modèles type C)

Pour toutes les chaudières de type C, le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.

Isosplit C 24 E V (Ventilation Mécanique Contrôlée)

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• ce tuyau et la bouche d'extraction doivent résister à la condensation eventuelle des produits de combustion ainsi qu'à leur température d'environ 150°C.
• respecter le diamètre de la buse d'évacuation et d'extraction.

La sortie du coupe-tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de 140 mm.

Cependant, si l'installation le nécessite, il est possible de monter une collerette

réductrice qui permet de se raccorder sur un conduit de 125 mm

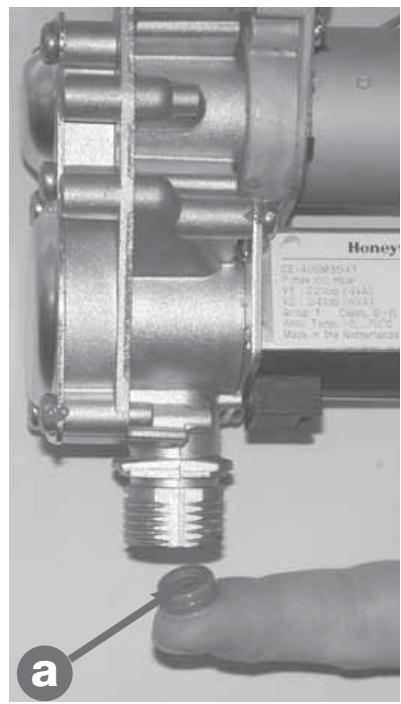

Attention :

La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.
• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
• Remettre en route après avoir réarmé le thermostat bilame

Isosplit C 35 E

Important : Veiller à respecter une hauteur L minimale de 2 m avec D1 = 140 mm et D2 ≥ D1.

Isosplit C 28 E

La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de 0 140 mm.

Cependant, si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de 0 125 mm pour autant que les contraintes indiquées ci-après soient respectées :

Pour une longueur L comprise entre 2 et 4 m et un conduit de 0 125 mm, il convient de replacer le

diaphragme monté par celui fourni avec la collerette réductrice, ceci permettant de ramener la puissance à 26 kW.

Dans ce cas, ne pas oublier de coller sur le portillon la plaque signalétique fournie avec le diaphragme.

Caractéristiques à 26 kW Isosplit C 28 E :

		G 20	G 25	G 30	G 31
Ø diaphragme	(mm)	5,65	5,65	4,2	4,2
Pression au brûleur maxi.	(mbar)	10	12,5	18,7	23,9
Pression au brûleur mini.	(mbar)	1,96	2,45	3,33	3,53
Débit à puissance maxi.(m³/h ou kg/h)*		3,06	3,25	2,28	2,24
Débit à puissance mini.(m³/h ou kg/h)*		1,24	1,32	0,92	0,91

(m³/h en G 20 et G 25; kg/h en G 30 et G 31)

Hauteur de cheminée (L)	Ø (mm) des conduits	Puisance utile maximale autorisée
1,6 à 2 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	configuration non admise
2 à 4 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	26 kW
4 à 10 m	Avec ces longueurs,mettre en place le diaphragme comme illustré sur la photo.	28 kW
	D1 = 140 et D2 ≥ 140
	D1 = 125 et D2 ≥ 125	28 kW
Plus de 10 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	28 kW

Sorties ventouse des chaudières type f

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval.

En voici quelques exemples. N’hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires.

sur les autres possibilités et les accessoires associés.

Système ventouse concentrique horizontal 60 et 0 100 mm (installation de type C12) Perte de charge maximale: 80 Pa.

Cette valeur maximale est atteinte avec un coude et une longueur de ventouse

(L) de : - 3,5 m pour les chaudières Isosplit F 30 E H-MOD - 2 m pour les chaudières Isosplit F 35 E H-MOD Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite d'un mètre.

Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Système ventouse vertical 80 et 0 125 mm (installation de type C32) Perte de charge maximale:

80 Pa.

Cette valeur maximale est atteinte avec l'adaptateur et une longueur de ventouse

• 11 m pour les Isosplit F 30 E H-MOD
• 4,5 m pour les Isosplit F 35 E H-MOD

Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

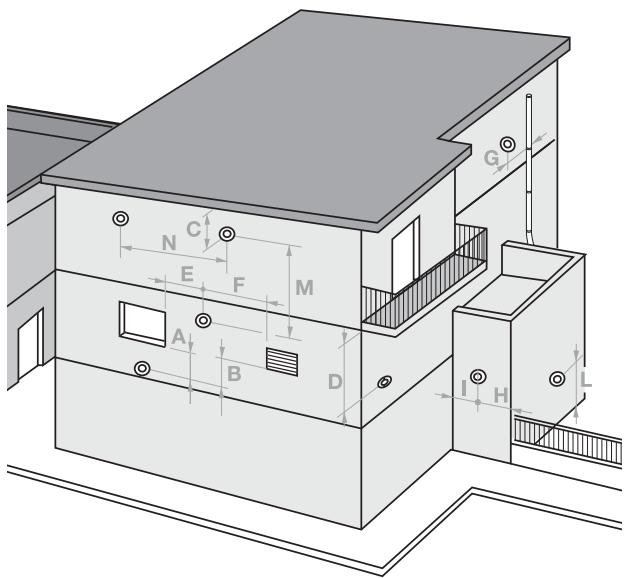

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A-Sousunefenetre. 600 B-Sousunebouche daération. 600 C-Sous une gouttiere 300 D-Sous un balcon 300 E - D'une fenêtre adjacente 400 F - D'une bouche d'aération adjacente. 600 G - De tubes d'évacuation verticaux ou horizontally 600 H - D'un angle de I'edifice. 300 - D'une rentree de I'edifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux.... 1500 N - Entre deux terminaux horizontally.. 600

Sorties ventouse isofast f

Système ventouse

double flux 2 × 0.80 ~mm

installation de type C52 ou C82)

Perte de charge maximale:

80 Pa.

Cette valeur maximale est atteinte avec deux coudes, le séparateur de flux et une longueur de conduits

(L1 + L2) de :

• 30 m pour les

NB : Les conduits de fumées de type double flux installés sur les appareils Saunier

Duval doit être des

ventouses gaz Saunier Duval bénéficiant de l'Avis

Technique 14/02-715*01 Ext"

Recommandation normative :

• Tout conduit traversant une paroi et dépassant de 60°C la température ambiantede doit être isolé thermiquement au niveau de ce passage.

L'isolation peut être faite à l'aide d'un matériel isolant approprié d'épaisseur ≥ à 10mm et de conductivité thermique ≤ 0,04~W / m. K.

• Les terminaux d'aménagement d'air comburant et d'évacuation des produits de combustion ne doit pas être installés sur des murs opposés du bâtiment

Type C82

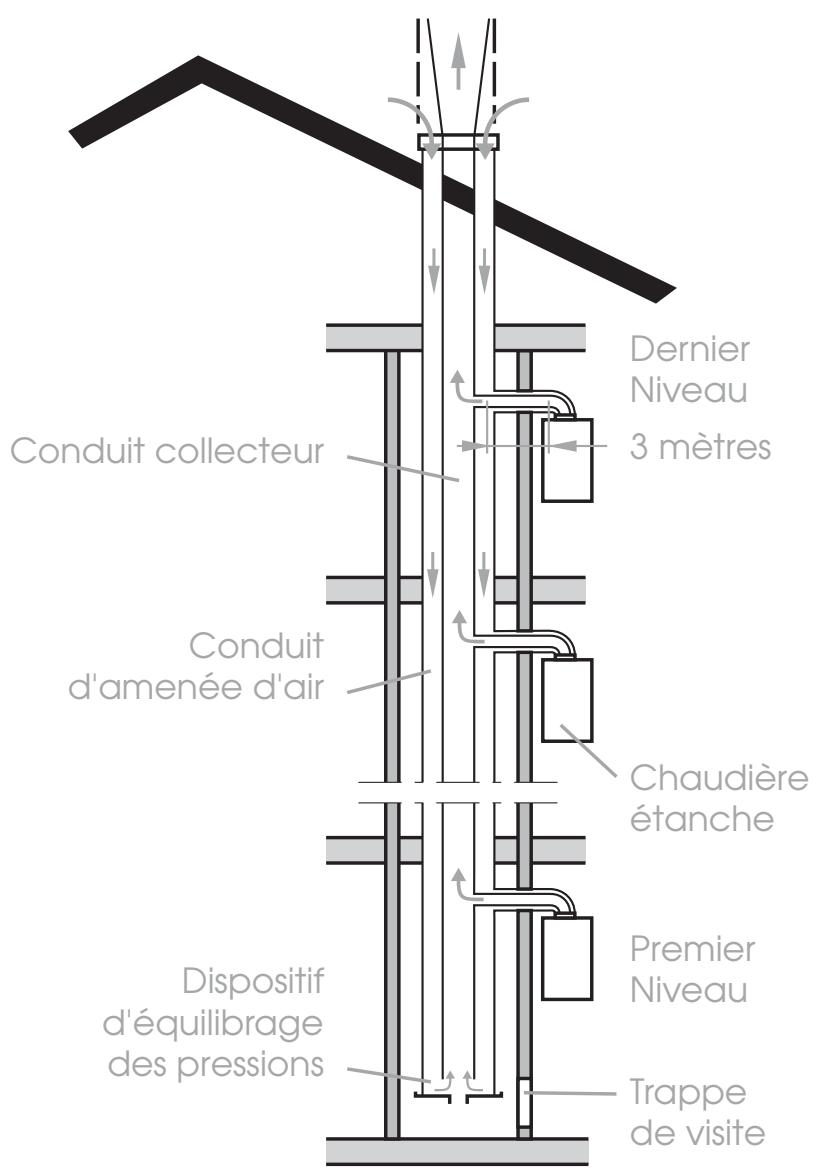

Conduit collectif pour chaudières étanches (installation de type C42)

Perte de charge maximale:

80 Pa.

Cette valeur maximale est atteinte avec un coude et une longueur de ventouse.

• 3,5 m pour les Isosplit F 30 E H-MOD
• 2 m pour les Isosplit F 35 E H-MOD

Tout coude supplémentaire réduit cette longueur de 1 m.

Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consulter votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs.

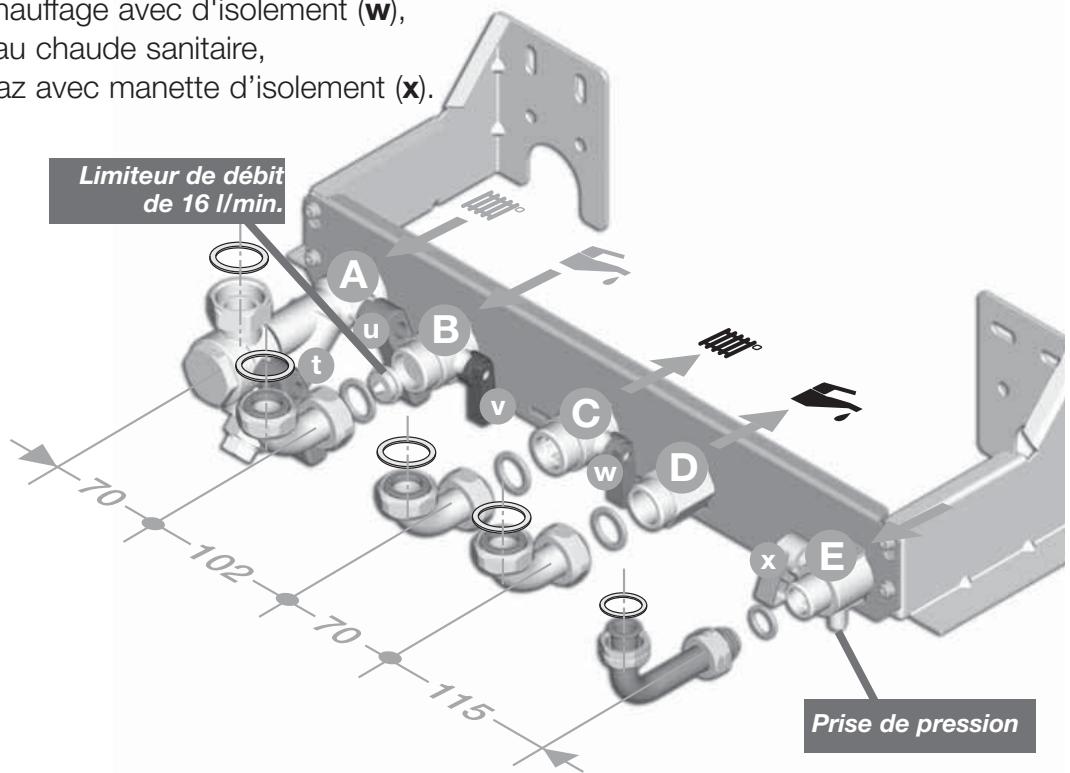

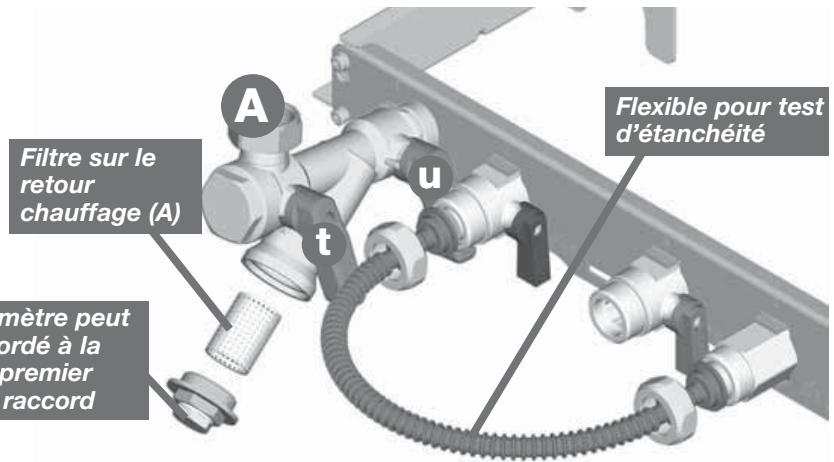

Visser les tubulures coudées fournies avec la plaque de raccordement :

A - retour chauffage avec manettes d'isolement (t) et (u), B - arrivée eau froide avec manette d'isolement (v), limiteur de débit à 16 l/min, C - départ chauffage avec d'isolement (w), D - départ eau chaude sanitaire, E - arrivée gaz avec manette d'isolement (x).

• Le flexible livre avec la plaque de raccordement permet de faire les tests d'étanchéité sur les circuits sanitaire et chauffage.

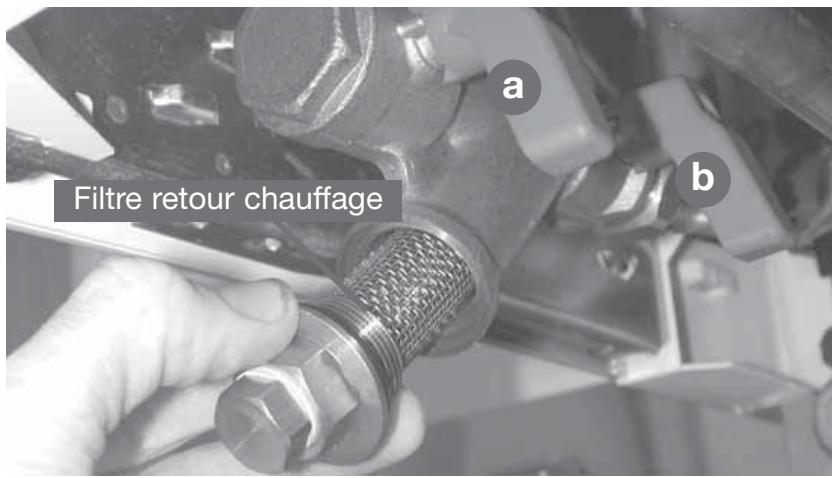

• Le raccord retour chauffage compte un filtre accessible en dévissant l'écrou placé en extrémité.
• La pression d'épreuve peut être lue sur un manomètre visé à la place de l'écrou à l'extrémité du raccord retour chauffage (A).

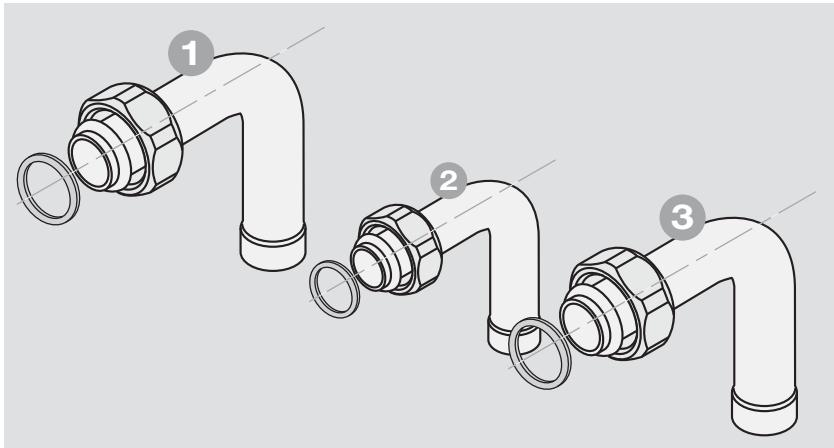

Pose des canalisations

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l'installation :

1 - Tubulures chauffage Écrou 20 × 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 16 × 18.

2 - Tubulures sanitaire Écrou 15 × 21 (1/2" gaz) avec douille coudeée à souder pour tube cuivre 14 × 16.

3 - Tubulure "gaz" Écrou 20 × 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 14 × 16.

N'utiliser que les joints d'origine

Fournis avec l'appareil. Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

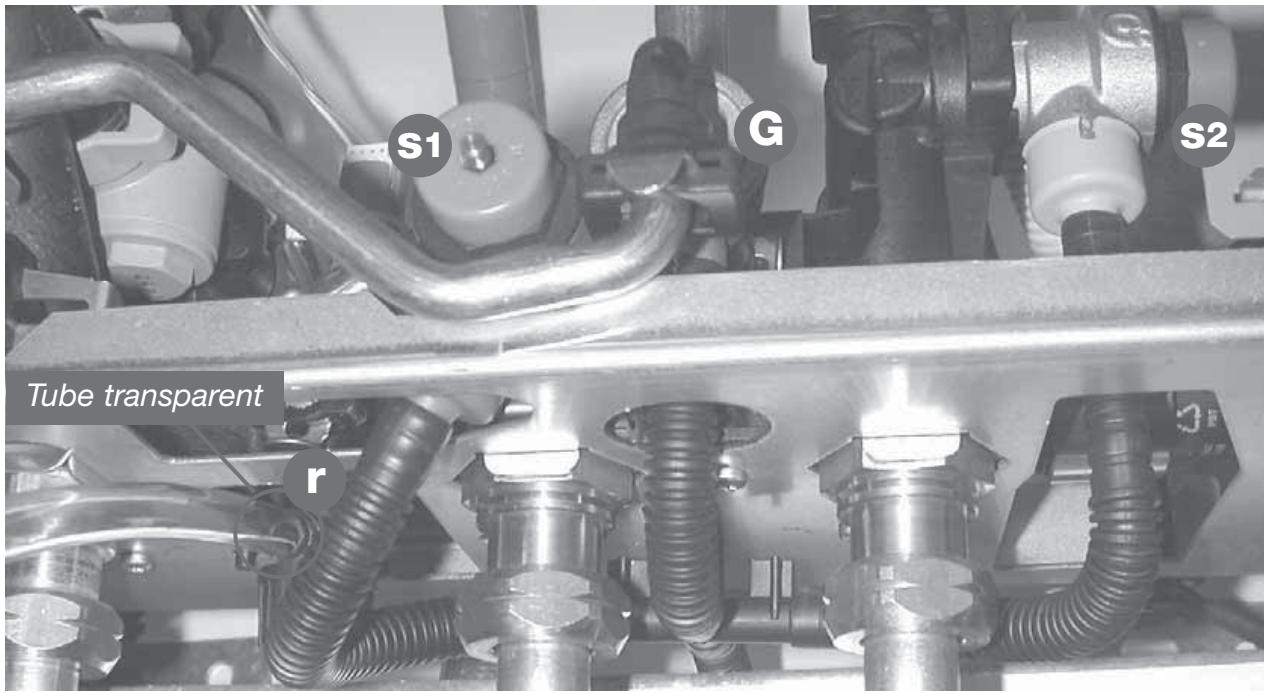

Raccorder les soupapes de sécurité chauffage (S1), sanitaire (S2) et le disconnecteur (G), à un circuit d'évacuation vers les

égouts en utilisant les tubes fournis. Le dispositif d'évacuation (par exemple, un entonnoir à l'air libre) doit permettre la visibilité de l'écoulement de l'eau.

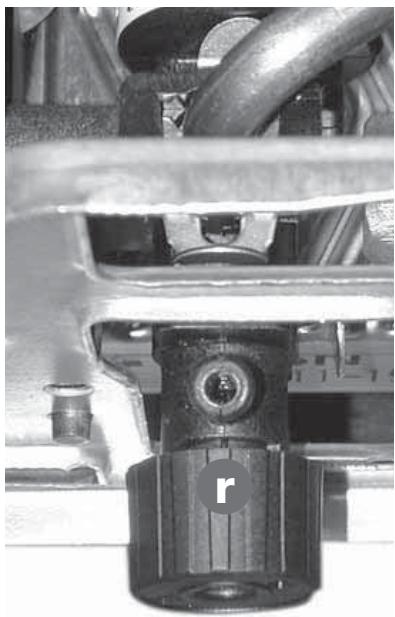

Raccorder le tube transparent fourni au robinet de vidange (r).

Mise en place de la chaudière

Rappel: la mise en place de la chaudière doit être réalisée exclusivement par un professionnel qualifié.

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes.

Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB : Un produit solvant risque d'endommager le circuit. - Retirer la traverse en bois placée à l'arrêt de la chaudière. - Positionner la chaudière au-dessus de la patte d'accrochage. - Laisser descendre la chaudière et la faire reposer sur la plaque de raccordement. - Mettre en place les joints sur les différents raccords. Visser les raccords entre la chaudière et la plaque de r.raccordement.

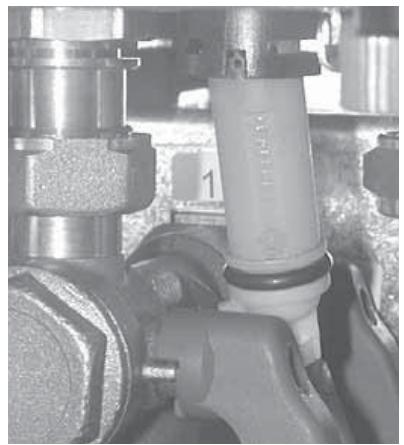

• Ne pas oublier d'emboiter la rallonge bleue sur le robinet de remplissage comme illustré ci-dessus.

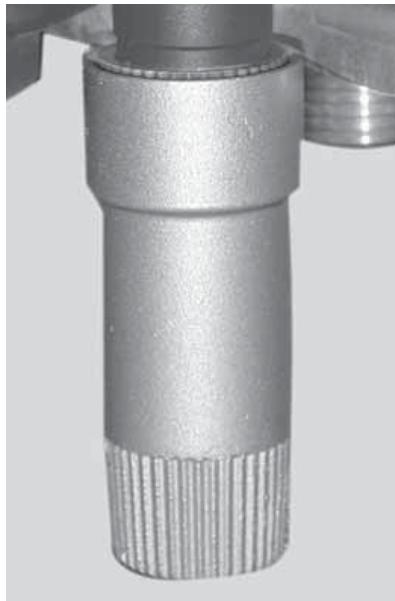

1 Mettre en place la chaudière sur la barrette.

2 Laisser descendre la chaudière et la faire reposer sur la plaque de raccordement.

Raccordement électrique

Raccordement de l'alimentation 230 V

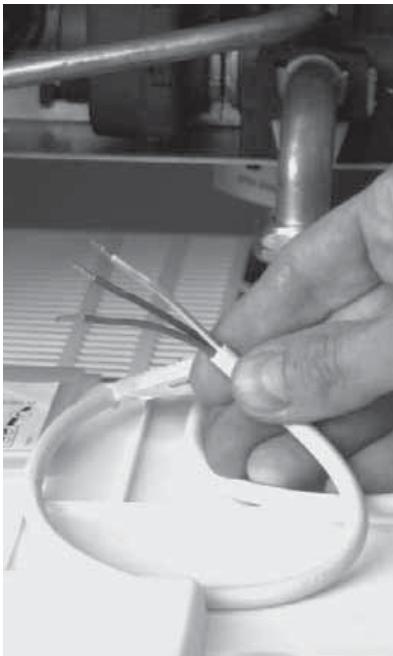

• Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre.

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm.

Important :

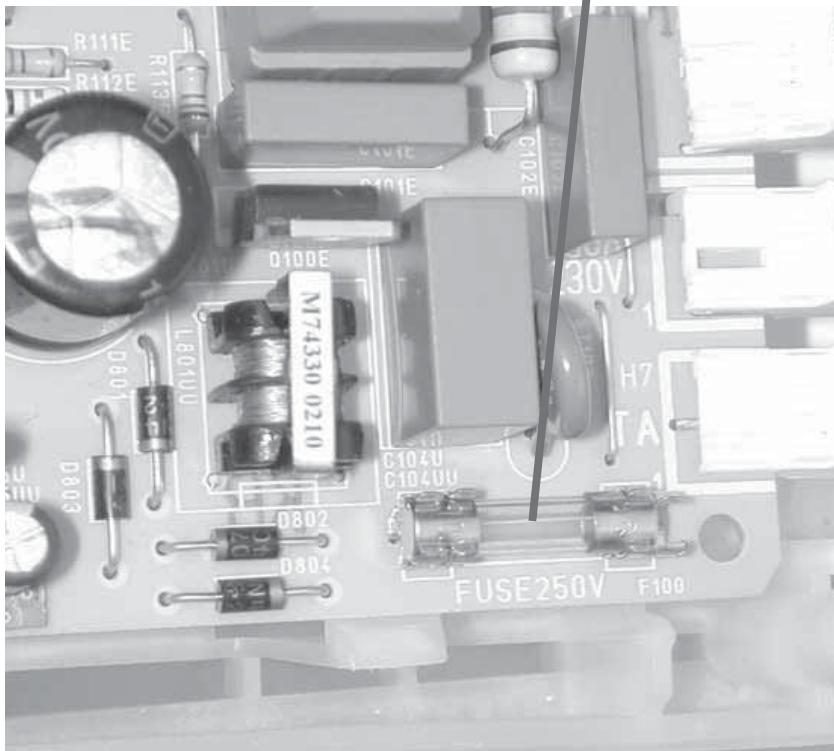

• Le raccordement électrique de l'appareil doit être réalisé par un professionnel qualifié. Toutes interventions

à l'intérieur de l'appareil doit être réalisée par le service après-vente ou la station technique/agréée Saunier Duval Eau Chaude Chauffage.

• Le remplacement du câble d'alimentation ne pourra se faire qu'avec un câble du type 3 × 0,75 ~mm^2 H05 V V-F. Le fusible de 200 mA de la carte électronique est placé sur le neutre.

Mise en service de la chaudière

Alimentation gaz

• Ouvrir le robinet du compteur.
• Vérifier l'étanchéité du raccordement gaz.
• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique - S'assurer que la chaudière est bien alimentée sous 230 V.

Remplissage des circuits

1 Descendre l'interrupteur de la chaudière au niveau du I

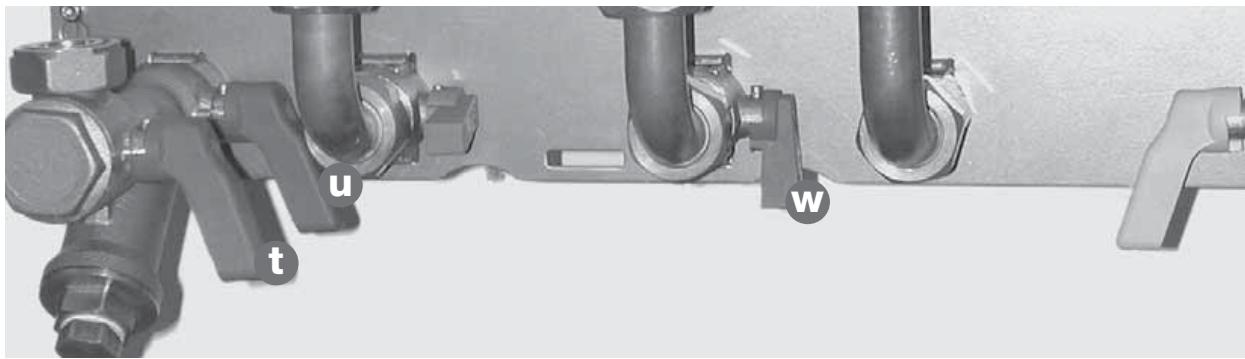

2 Ouvrir les manettes d'isolement (t), (u), (v) et (w) de la plaque de

raccordement : elles doivent être dans le sens de l'écoulement.

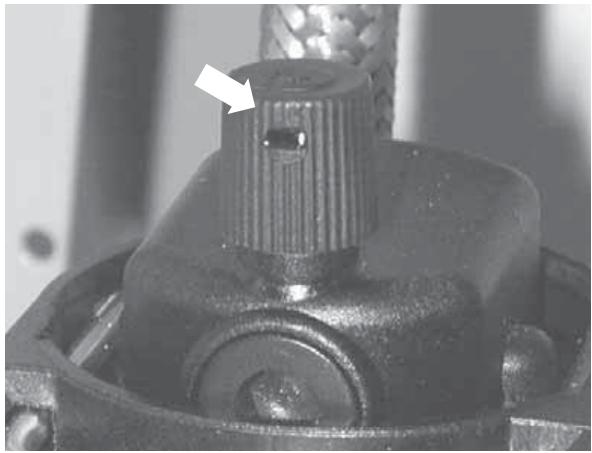

3 Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

4 Ouvrir le robinet de remplissage situé sous la chaudière jusqu'à dire 2 bars sur l'indicateur de pression.

5 Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.

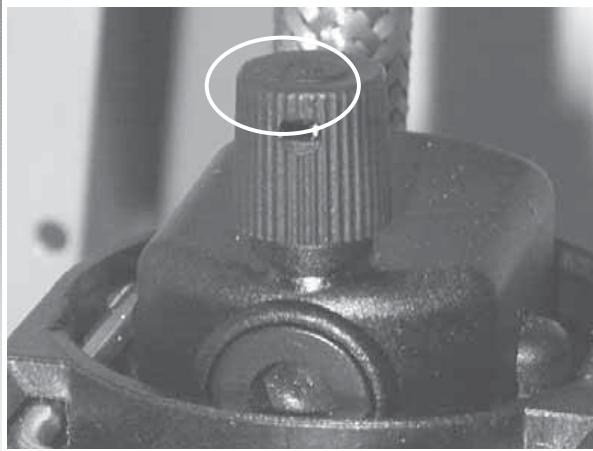

Laisser le bouchon du purgeur de la pompe ouvert

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1 et 2 bars, sinon reprendre le remplissage.

Mise en service du thermostat d'ambiance

Le thermostat d'ambiance (T. A.) sans fil a été spécialement développé pour la chaudière Isosplit.

• Il est alimenté par 3 piles alcalines LR 6 de 1,5 V. Saunier Duval propose également en accessoire un cordon qui permet d'alimenter le T. A. en 230 V. Dans ce cas, les piles doivent être enlevées.
• Le paramétrage des différentes fonctions de la chaudière est à réaliser à l'installation.

Pose du thermostat d'ambiance. Fixer le socle du thermostat à environ 1,50 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire et de toute source perturbante telle que : téléviseur, lampe, courant d'air, etc...

Important :

À la première mise en service, la chaudière passe automatiquement en mode manuel (les touches du tableau de bord sont allumées et la touche clignote), ce qui signifie que le thermostat d'ambiance sans fil n'est pas encore reconnecté par la chaudière.

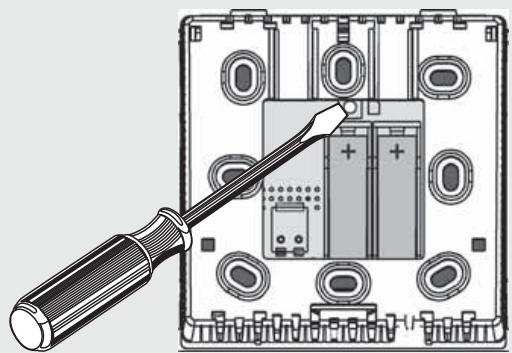

Pour faire reconnaître le thermostat d'ambiance

par la chaudière, procéder comme suit :

• Ouvrir le tableau de bord

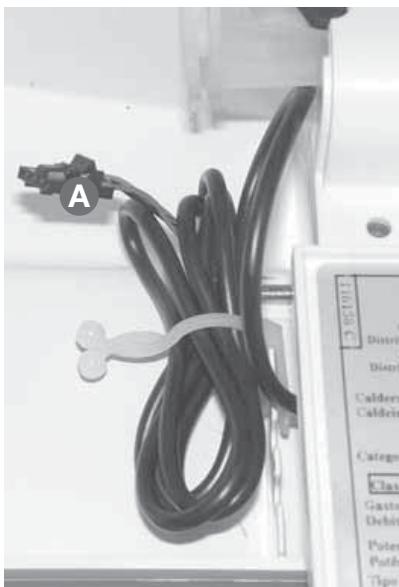

• Repérer le connecteur (A) en attente sur le côté gauche puis l'insérer

Quelques secondes dans le T. A. comme représenté sur la photo ci-dessous.

L'arrêt du clignotement rouge sur le T. A. signifie qu'il est reconnu par la chaudière.

Réglages

Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des S. A. V.). Il permet d'effectuer les réglages à l'installation et d'analyser d'éventuels dysfonctionnements :

Le descriptif ci-après précise les opérations à suivre pour effectuer les réglages sur une installation équipée de radiateurs ou pour un plancher direct.

Pour les autres types d'installation, par exemple avec plancher chauffant, suivre les indications portées dans les notices des accessoires correspondants.

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

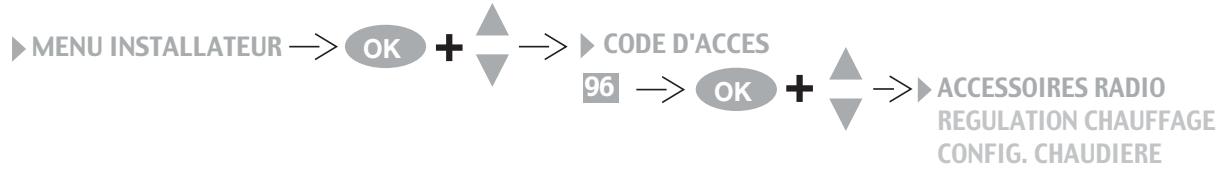

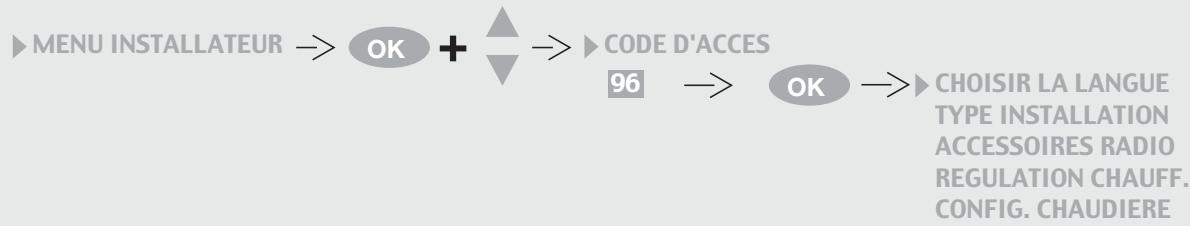

1 - Accès au menu installateur

• Raccorder le connecteur (A) sur le thermostat d'ambiance comme indiqué page précédente. Appuyer 5 secondes sur MENU pour faire apparaître le menu suivant : MENU INSTALLATEUR
• Sélectionner le menu installateur : DONNEEES CHAUDIERE

2 - Choisir la langue

CHOISIR LA LANGUE

3 - Configuration de l'installation

Type d'installation

Votre installation comporte une seule zone radiateur ou plancher direct

2/3

4 - Accessoires radio

Attention : ce menu est à utiliser seulement en cas d'installation d'un ou plusieurs de ces accessoires > se reporter au chapitre "Activation des accessoires" page 46.

ACCESSORIES RADIO

5 - Régulation chauffage

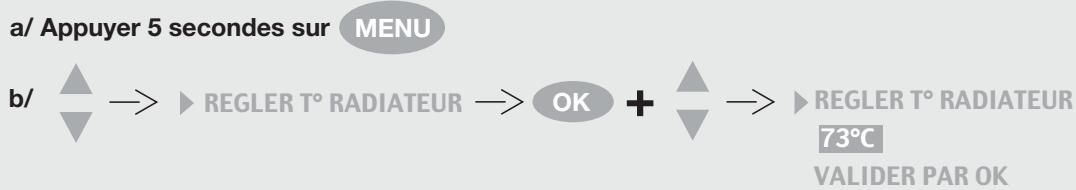

La consigne AUTOMATIQUE est recommandée pour bénéficier de la régulation automatique des températures des circuits.

Si toutefois vous souhaitez régler vous-même la température des radiateurs, sélectionner la consigne MANUELLE. Puis retourner dans le menu utilisée pour régler la température des radiateurs :

6 - Configuration de la chaudière

CONFIG. CHAUDIERE

6.1 Limitation de la puissance maximale en chauffage

PUISSANCE MAX CHAUFFAGE

Votre installation comporte une seule zone radiateur ou plancher direct

3/3

6.2 Adaptation à la longueur de ventouse pour les chaudières de type F

• Choisir le CODE AÉRAULIQUE en fonction des longueurs de ventouses sur l'installation :

CODE	Ventouse horizontale (C12)Longueur (L)		Ventouse verticale (C32)Longueur (L)		Ventouse double flux (C52,C82) Longueur (L1 + L2)
	F 30 E H-MOD	F 35 E H-MOD	F 30 E H-MOD	F 35 E H-MOD	F 30 E H-MOD	F 35 E H-MOD
0	0,3 m	0,3 m	1 m	1 m	2	1 m
1	0,5 m	0,5 m	2 m	1,3 m	4 m	1 m
2	0,7 m	0,6 m	3 m	1,6 m	6 m	2 m
3	1 m	0,7 m	4 m	2 m	8 m	4 m
4	1,3 m	0,8 m	5 m	2,4 m	12 m	6 m
5	1,6 m	0,9 m	6 m	2,8 m	16 m	8 m
6	2 m	1 m	7 m	3,2m	18 m	10 m
7	2,4 m	1,2 m	8 m	3,6 m	21 m	12 m
8	2,8 m	1,5 m	9 m	4 m	24 m	14 m
9	3,2 m	1,7 m	10 m	4,2 m	27 m	16 m
10	3,5 m	2 m	11 m	4,5 m	30 m	19 m

6.3 Sélection de la température maximale radiateur

T° MAX RADIATEUR

MAX 87°C

MAX 80°C

MAX 73°C

MAX 65°C

MAX 60°C

MAX 50°C

Attention : pour un plancher direct, ne pas dépasser une T de 50C.

6.4 Sélection de la température minimale radiateur

T° MIN RADIATEUR

MIN 50°C

MIN 38°C

6.5 Choix de fonctionnement de la pompe

MODEPOMPE

AVEC BRULEUR

AVEC THERMOSTAT

PERMANENT

Le fonctionnement AVEC THERMOSTAT chauffant direct où l'on sélectionnera :

Est recommandé dans tous les cas sauf en plancher PERMANENT

7 - Prise en compte de l'isobox

• Si un allon déporté Isobox a été installé, le faire reconnaître par la chaudière
• MODULE ISOBOX

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

Activation des accessoires

1/3

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Accès au menu "accessoires radio

• Raccorder le connecteur (A page 42) sur le thermostat d'ambiance. Appuyer 5 secondes sur MENU pour faire apparaître le menu suivant : > MENU INSTALLATEUR

MENUSAV

HISTORIQUE DEFAULTS

DONNEES CHAUDIERE

• Sélectionner le menu installateur :

• Sélectionner le menu satellite radio :

2.1 Reconnaisance de la sonde extérieure

Appuyer 10 s sur le bouton satellite au dos du boîtier de sonde extérieure. Pour réaliser sa connexion, la sonde envoie des signaux - cela peut durer quelques minutes - jusqu'à être reconnue par le thermostat d'ambiance qui valide alors la connexion par l'affichage :

SONDEEXT. ON

RELAIS RADIO OFF

TA ZONE 2 OFF

MODEM OFF

La sonde extérieure est alors opérationnelle.

Activation des accessoires

2/3

2.2 Choix de régulation

• Réaliser vos choix de régulation en accédant au menu régulation chauffage :

A/ consigne chauffage

La consigne AUTOMATIQUE est recommandée pour bénéficier de la régulation automatique des températures des circuits. Dans ce cas, aucun réglage de pente n'est nécessaire. La chaudière sélectionne d'elle-même, au bout de quelques jours, la pente la plus adaptée à l'installation de chauffage.

B/ température de non chauffage

NB : Nous conseillons de désir 17C ou 18C

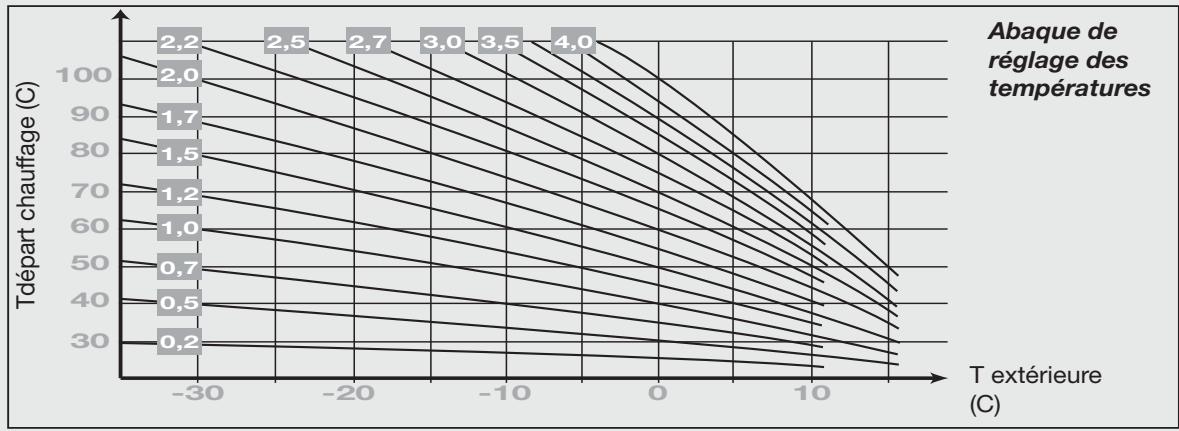

Vous pouvez conservez l'avantage de la sonde extérieure mais régler vous-même les pentes de la sonde. Pour cela, sélectionner la consigne MANUELLE. Puis réaliser les réglages suivants :

Sélectionnez le code en suivant les indications fournies sur l'abaque ci-contre. NB : Les réglages sur la zone 2 n'apparaissent que dans les cas où deux zones de chauffage ont été sélectionnées dans le menu "config. installation"

Activation des accessoires

3/3

3 - Relais radio

Appuyer 10 s sur le bouton satellite au du boîtier de relais radio.

Pour réaliser sa connexion, le relais radio envoie des signaux jusqu'à être reconnecté par le TA qui valide alors la connexion

par l'affichage : ▶ RELAIS RADIOON

TA ZONE 2 OFI

MODEM OFI

SONDEEXT. OFI

Le relais radio est alors opérationnel.

4 - Thermostat d'ambiance zone 2

TA ZONE 2

OFF → OK → CONNECTER

Déconnecter le câble du thermostat d'ambiance zone 1 pour le connecter au thermostat d'ambiance zone 2.

Cela suffit à le faire reconnaître par la chaudière. Reprendre le câble pour le reconnecter au thermostat d'ambiance

zone 1, faites appuyer sur ©,

L'affichage suivant confirme la

connexion : ▷ ZONE 2 ON

MODEM OFI

SONDEEXT. OFI

RELAIS RADIO OFI

Le TA zone 2 est alors opérationnel.

Réglage du débit du circuit chauffage. Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. La chaudière est livrée avec la vis du by-pass intégrée ouverte d'un 1/4 tour; en fonction des besoins.

effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 24).

Glossaire du menu installer

Choisir la langue

Type d'installation

Horloge zone 2

Accessoire radio

Sélection de la langue sur l'écran du thermostat.

Sélection du type d'installation chauffage.

La position Marche de ce menu attribue la fonction horloge du TA1 à la zone radiateurs. Dans ce cas, la température ambience, au niveau du plancher est sélectionnée à partir du menu utilisé du TA1

Activation des différents accessoires radio prévus sur l'installation.

Choix du mode de régulation automatique ou manuel. En mode automatique, la température des radiateurs s'adapte automatiquement, entre les valeurs T° max. radiateur et T° min. radiateur, aux besoins thermiques de la pièce dans laquelle se trouve le thermostat d'ambiance.

Sélection des principaux paramètres de fonctionnement de la chaudière (puissance et températures du circuit chauffage, mode pompe et configuration aéraulique).

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière ; ceci sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'injecteurs, brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux règles qu'elles supposent ne peuvent être effectuées que par un professionnel qualifié.

Maintenance

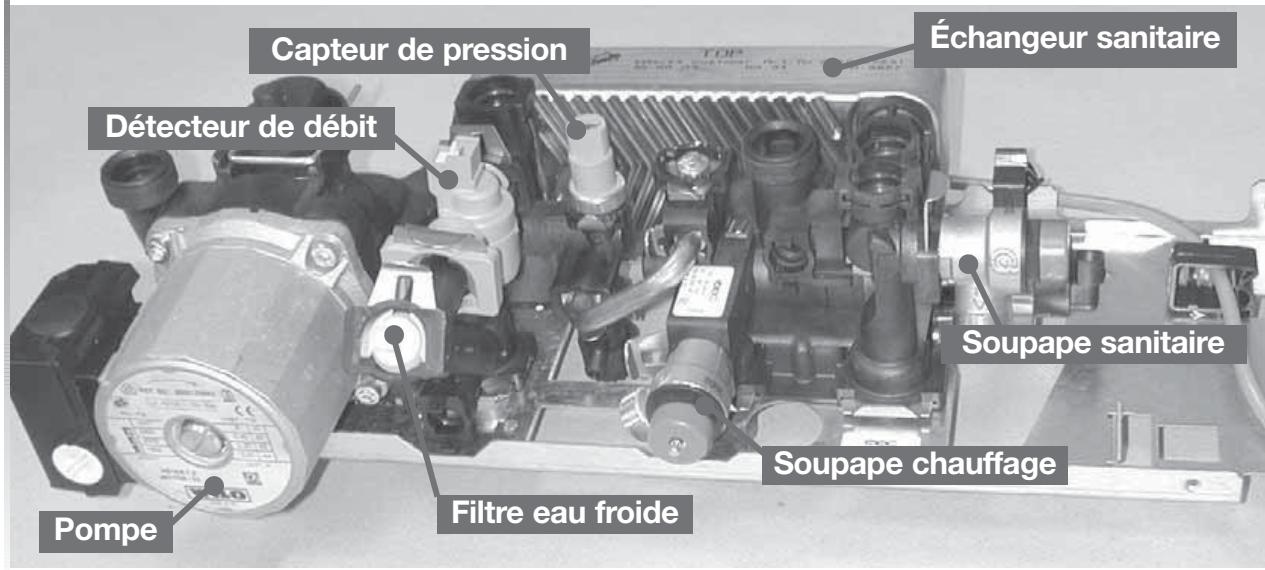

Bloc hydraulique

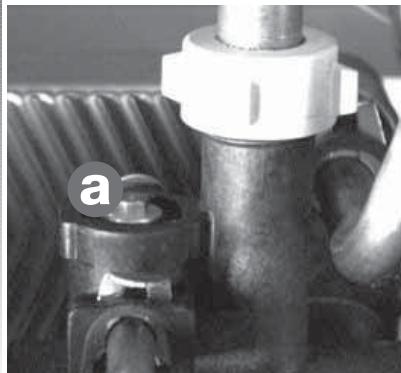

Dépose de la pompe Le moteur de pompe se démonte en dévissant les 4 vis de maintien.

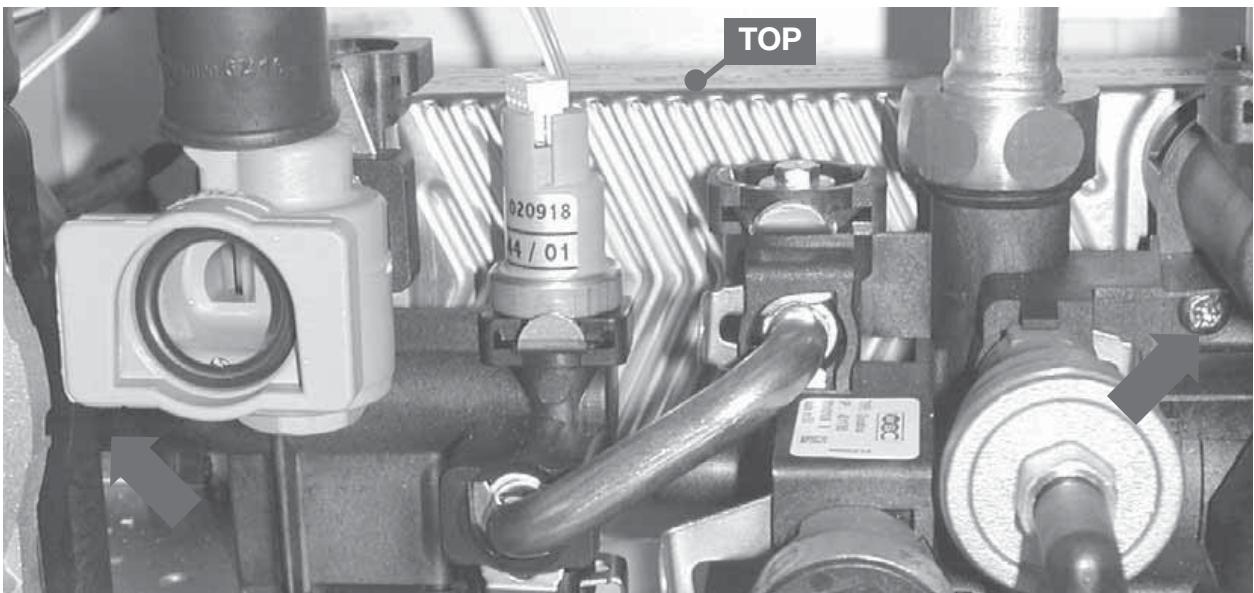

Dépose de l'échangeur sanitaire Retirer les deux vis de maintien accessibles

par l'avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé sur la tranche

de l'échangeur, doit être dirigé vers le haut.

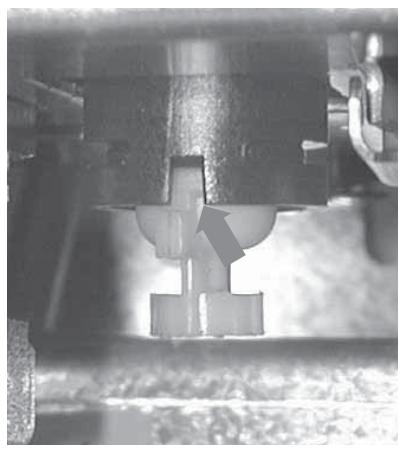

Dépose du détecteur de début

• Fermer l'arrivée d'eau froide.
• Dégager le clip (1) et faire pivoter le robinet et le tube de remplissage.
• Débrancher le connecteur (2) logé sous le capuchon caoutchouc. Dégager le clip (3)
• Déclipser et dévisser le raccord d'arrivée eau froide sous la chaudière.
• Extraire l'ensemble détecteur de début/filtre.

Maintenance

Composants à nettoyer :

Filtre retour chauffage

• Fermer les manettes a et b placées sur le return chauffage.
• Dévisserez l'extrémité du raccord puis dégagez le filtre pour le nettoyer.

Filtre "mousseur"

(améliore le dégazage du circuit chauffage)

• Dégager le filtre mousseur placé sous la pompe. Jouer sur la flexibilité du filtre pour le passer derrière la manette retardée.
• Nettoyer et remettre en place en positionnant correctement l'ergot.

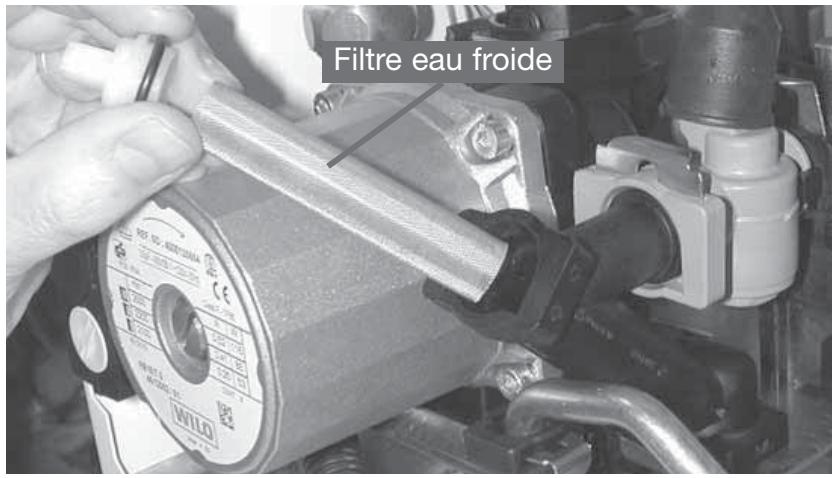

Filtre eau froide

Dégager le clip de maintien du contrôle. - Extraire le filtre puis

le nettoyer.

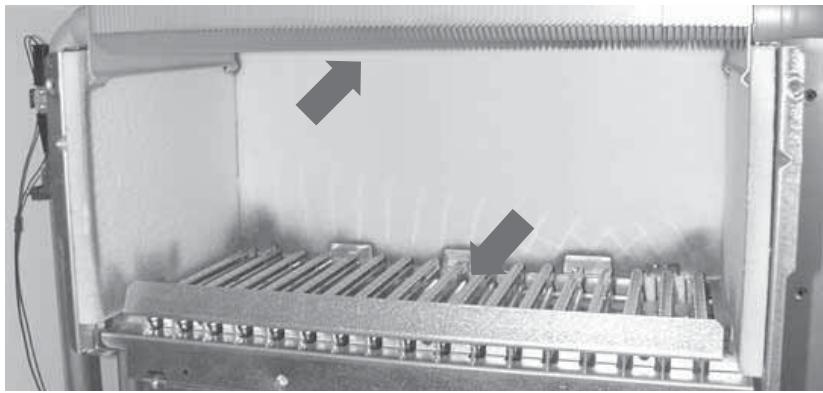

Corps de chauffe Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l'échangeur.

Vidange du circuit de chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

Vidange du circuit sanitaire

• Fermer le robinet du compteur d'eau.
• Ouvrir un ou plusieurs robinets.

Vidange de

la chaudière seule

• Fermer les manettes d'isolement (t), (u) et (w) (les manettes doivent être perpendiculaires au sens d'écoulement). Ouvrir le robinet de vidange (r) de la chaudière.
• Ouvrir un ou plusieurs robinets de vidage d'eau chaude.

Menu SAV

Les menus décrits ci-après, accessibles à partir du thermostat d'ambiance, permettent d'analyser d'éventuels dysfonctionnements et de

modifier certains réglages prévus en usine. Leur utilisation est donc réservée EXCLUSIVEMENT à l'usage des S. A. V.

Accès aux menus données

• Raccorder le connecteur (A page 44) de la chaudière sur le thermostat d'ambiance. Appuyer 5 secondes sur MENU pour faire apparaître le menu suivant : MENUSTSTALLATEUR MENUSAV HISTORIQUE DEFAULTS DONNEES CHAUDIERE

1 - Menu "Historiques de défauts"

Utiliser les touches

pour sélectionner le menu "Historiques de défauts":

HISTORIQUE DEFAULTS DONNEES CHAUDIEREMENU INSTALLATEUR

OK HISTORIQUE DEFAULTS MAR 04/02/03 10 --/--/--

L'afficheur présente le N° de défaut et sa date d'apparition

2 - Menu "Données chaudière"

Utiliser les touches

pour sélectionner le menu "Données chaudière":

DONNEES CHAUDIEREMENU INSTALLEURMENUSAVHISTORIQUE DEFAULTS

OK PRESSION EAU CONSIGNE RADIAT T° DEPART T° RETOUR T° EAU CHAUBE T° BALLON VITESSE EXTRACT. DEBIT ECS PHASE BRULEUR PUISSANCE

Chaque validation par OK affiche la valeur correspondante pendant le fonctionnement de la chaudière.

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

Accès au menu SAV

• Raccorder le connecteur (A page 42) de la chaudière sur le thermostat d'ambiance. Appuyer 5 secondes sur MENU pour faire apparaître le menu suivant :
• Sélectionner le menu SAV.

▶ MENU SAV → OK + → CODE D'ACCES → OK →▶ CODE CHAUDIERE HISTORIQUE DEFAULTS DONNEES CHAUDIERE XX PETIT DEBIT GAZ GRAND DEBIT GAZ

U INSTALLATEUR U SAV ORIQUE DEFAULTS IEEES CHAUDIERE

CODE CHAUDIERE OK + Attention: le code est préenregistré en usine. NB: le code correspondant à la chaudière est indiqué sur la plaque signalétique. PETIT DEBIT GAZ OK 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000 ▶ GRAND DEBIT GAZ → OK + ⋆ → Cette valeur, préréglée en usine, correspond à la la puissance maximale. FORCER BRULEUR OK + Permet d'analyser le fonctionnement de la chaudiere à puissance mini ou maxi. EFFACER DEFAULTS OK Efface l'historique des defaults. ENregistrement du n de téléphone du SAV. N° TELEPHONE SAV OK + Enregistrement du n de téléphone du SAV. Ce numero s'affichera sur l'écran du thermostat en cas de début nécessitant l'intervention d'un professionnel.

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

Test de communication

• NE PAS raccorder le connecteur de la chaudière sur le thermostat d'ambiance. Appuyer 5 secondes sur MENU pour faire apparaitre le menu : ▶ SIGNAL RADIO

Le thermostat d'ambiance lance alors des signaux toutes les 10 secondes. L'affichage successif des numéros 1, 2, 3, 4... signifie que les signaux passent normalement.

Sécurités de fonctionnement

Sécurité de surchauffe Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement)

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Chaudières type C : Sécurité de refoulement cheminée

S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique,

Place en haut du coupe-tirage de la chaudière

provoque l'arrêt de l'appareil : dans ce cas le code 02 apparaît dans l'afficheur et le voyant du thermostat d'ambiance clignote.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes.

Cet affichage signifie que le défaut de refoulement de cheminée persiste. Veuillez vérifier le thermostat d'ambiance.

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition.

Chaudières type F : Sécurité sur le début d'air Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière, le code,

défaut 02 clignote sur l'afficheur de la chaudière et le voyant lumineux d'ambiance clignote

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

En cas de coupure de courant, la chaudière cesse de fonctionner. Le thermostat d'ambiance passe en défaut radio. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

Défaut d'allumage En cas d'anomalie d'allumage, l'afficheur de la chaudière présente le code 01 ou 04 et le voyant lumineux du thermostat d'ambiance clignote. Dans ce cas, appuyer sur OK puis suivre indications portées sur l'afficheur du thermostat d'ambiance.

Toutes les fois où l'afficheur du thermostat d'ambiance présente un pictogramme défaut :

valider par OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Remarque :

En cas d'anomalie, l'afficheur de la chaudière présente toujours un code défaut clignotant. Quel qu'il soit, un simple appui sur une des touches du tableau de bord permet d'afficher pendant quelques secondes la pression existante dans l'installation.

Important :

Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs poursuivent apparaître.

Remplissage de l'installation

Si la pression lue sur l'afficheur de la chaudière est inférieure à 1 bar ou

si le code 21 apparait ou encore si l'afficheur du thermostat d'ambiance présente une goutte d'eau

Il est nécessaire de procéder au remplissage de l'installation.

Pour cela :

• Ouvrir le robinet de remplissage

(t) placé sous la chaudière jusqu'à ce que l'afficheur indique une pression entre et 2 bars.

1.5 bar

Présence d'air

Dans les canalisations : Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir :

• de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
• d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit.

Saunier duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois Cedex Téléphone: 01 49 74 11 11 - Télécopie: 01 48 76 89 32 - Site: www.saunierduval.fr
