TWIN F 24 E - Chaudière murale à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUNIER DUVAL
Modèle	TWIN F 24 E
Type	Chaudière murale à gaz étanche
Service	Double service (chauffage + eau chaude sanitaire instantané)
Puissance utile chauffage (réglable)	11,0 à 24,0 kW
Puissance utile ECS (variable)	11,0 à 24,0 kW
Rendement sur PCI	90 %
Température départ chauffage maxi	85 °C
Plage de réglage chauffage	38 à 87 °C
Température ECS maxi	65 °C
Débit spécifique ECS (ΔT 30 °C)	14,7 L/min
Pression d'alimentation ECS	Mini 0,5 bar - Maxi 7 bar
Alimentation électrique	230 V monophasé, 50 Hz
Intensité	0,9 A
Puissance absorbée maxi	165 W
Vase d'expansion chauffage (capacité utile)	7,5 L
Pression maxi de service	3 bar
Capacité maxi installation à 75 °C	130 L
Poids net	78 kg
Poids brut	91 kg
Catégorie gaz	II2E+3+ (gaz naturel G20/G25, butane G30, propane G31)
Évacuation des gaz brûlés	Ventouse concentrique horizontale/verticale ou double flux (Ø 60/100 mm)
Allumage	Électronique
Fonctions principales	Modulation de puissance, protection antigel, sécurité surchauffe, manque d'eau, pressostat air
Entretien	Visite annuelle obligatoire par un professionnel qualifié
Garantie	Effective après contrôle et réglage par le service après-vente agréé

FOIRE AUX QUESTIONS - TWIN F 24 E SAUNIER DUVAL

Comment allumer la chaudière TWIN F 24 E ?

Assurez-vous que la chaudière est alimentée électriquement et que le robinet gaz est ouvert. Positionnez le sélecteur de fonctionnement (A) sur la position souhaitée : Été pour eau chaude seule, Hiver pour chauffage + eau chaude. La chaudière s'allume automatiquement dès qu'un besoin en chauffage ou en eau chaude est détecté.

Comment régler la température de l'eau chaude sanitaire ?

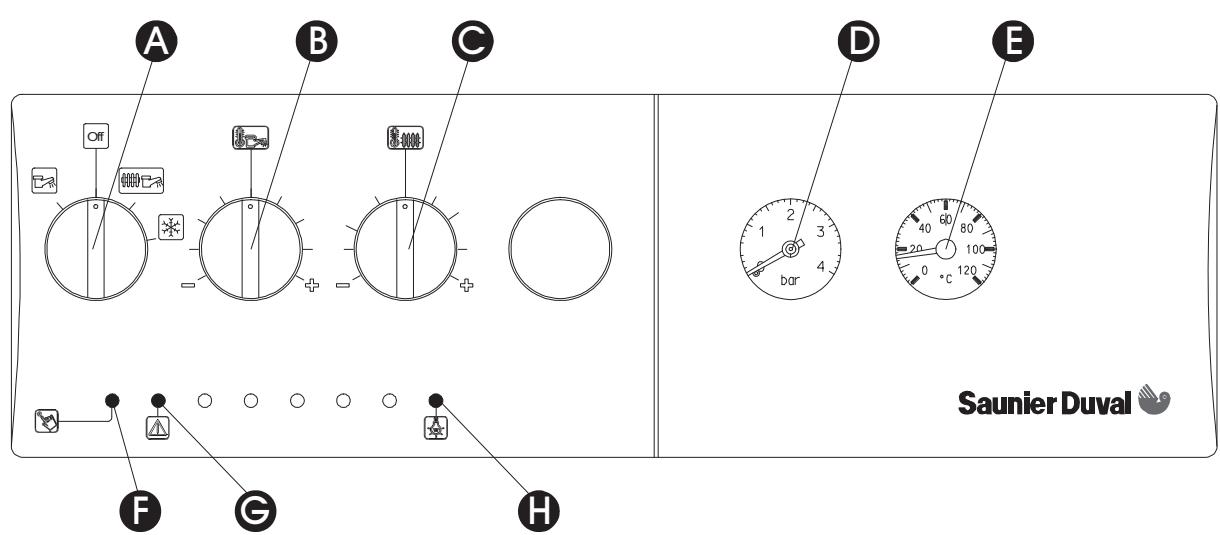

Utilisez le bouton de réglage de température sanitaire (B) sur le tableau de commande. Tournez-le pour ajuster la température entre 45 °C et 65 °C. La chaudière maintient cette température lors des soutirages.

Que faire si la pression du circuit de chauffage est trop basse ?

Si le manomètre (D) indique une pression inférieure à 1 bar, procédez au remplissage : mettez le sélecteur en position Hiver, placez les manettes (m) et (p) en position de remplissage (comme indiqué sur la notice), puis ouvrez-les jusqu'à obtenir une pression entre 1 et 2 bars. Replacez ensuite les manettes en position de fonctionnement.

Comment purger l'air des radiateurs ?

Ouvrez le purgeur de chaque radiateur à l'aide d'une clé ou d'un tournevis jusqu'à ce que de l'eau s'écoule sans bulles d'air. Refermez le purgeur. Vérifiez ensuite la pression au manomètre et réajustez si nécessaire en remplissant le circuit.

Que faire en cas de coupure de gaz ?

Après une coupure de gaz, la sécurité de la chaudière provoque une disjonction. Pour remettre en service : mettez le sélecteur (A) sur Off, appuyez sur le bouton de réarmement (F), puis repositionnez le sélecteur sur le mode souhaité. Si le problème persiste, contactez votre installateur.

Comment vidanger l'installation en cas de risque de gel ?

Pour vidanger le circuit de chauffage : connectez un tuyau sur le robinet de vidange, ouvrez-le et faites une prise d'air en ouvrant un purgeur. Pour vidanger le ballon d'eau chaude : fermez le robinet d'arrivée d'eau (p), ouvrez le robinet de vidange du ballon et un robinet d'eau chaude. Vous pouvez aussi ajouter de l'antigel spécial par un professionnel.

Comment remettre la chaudière en service après une sécurité ?

Si la chaudière s'est arrêtée en raison d'une sécurité (surchauffe, manque d'eau, défaut d'extraction), vérifiez la cause. Pour une sécurité de surchauffe, appuyez sur le thermostat à réarmement manuel après refroidissement. Pour un défaut d'air (modèle F), le redémarrage est automatique après disparition du défaut. Si le voyant de disjonction (G) est allumé, appuyez sur le bouton de réarmement (F) après avoir mis le sélecteur sur Off.

Quelle est la fréquence d'entretien recommandée ?

L'entretien est obligatoire une fois par an, conformément aux arrêtés sanitaires. Il doit être réalisé par un professionnel qualifié qui vérifie les organes de sécurité, nettoie l'échangeur, et contrôle les dispositifs d'évacuation. Pour les modèles VMC, un contrôle du débit d'extraction est également nécessaire.

Puis-je utiliser la chaudière avec du butane ou du propane ?

Oui, la chaudière TWIN F 24 E est homologuée pour le gaz naturel (G20/G25) et les gaz liquéfiés butane (G30) et propane (G31). Cependant, le passage d'un gaz à un autre nécessite un kit de changement de gaz comprenant injecteurs et mécanisme gaz spécifique, à faire installer par un professionnel qualifié.

Que faire si le voyant de disjonction (G) s'allume ?

Le voyant de disjonction (G) indique que la chaudière s'est arrêtée suite à un défaut. Mettez le sélecteur (A) sur Off, attendez quelques instants, puis appuyez sur le bouton de réarmement (F). Si le voyant s'éteint, vous pouvez redémarrer la chaudière. Si le défaut persiste, contactez votre service après-vente agréé.

MODE D'EMPLOI TWIN F 24 E SAUNIER DUVAL

Utilisateurs, prenez note!

Reportez-vous au chapitre "Présentation" page 3, vous y trouvez la description des fonctions de base que vous apportera votre chaudière. Le sommaire "Utilisateurs" ci-dessous vous renvoie au chapitre vous concernant directement pour une bonne utilisation de votre chaudière.

Sommaire général

Présentation - Page 3

Dimensions 4

Conditions d'installation 5

Conception du circuit chauffage 5

Conception du circuit sanitaire 5

Caractéristiques techniques 6-8

Circuit hydraulique 9-10

Emplacement de la chaudière 11

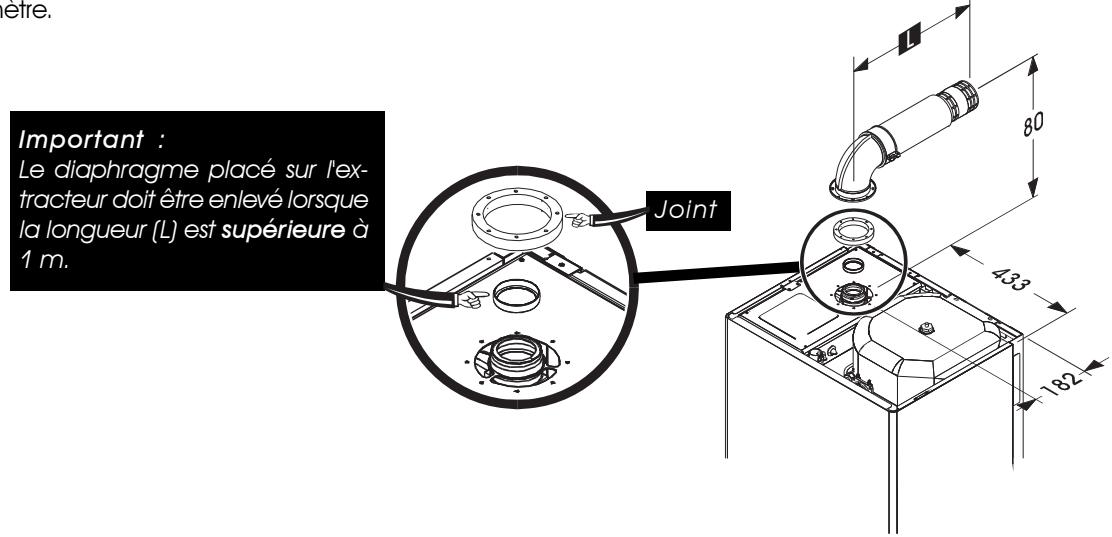

Évacuation des gaz brûlés 11-12

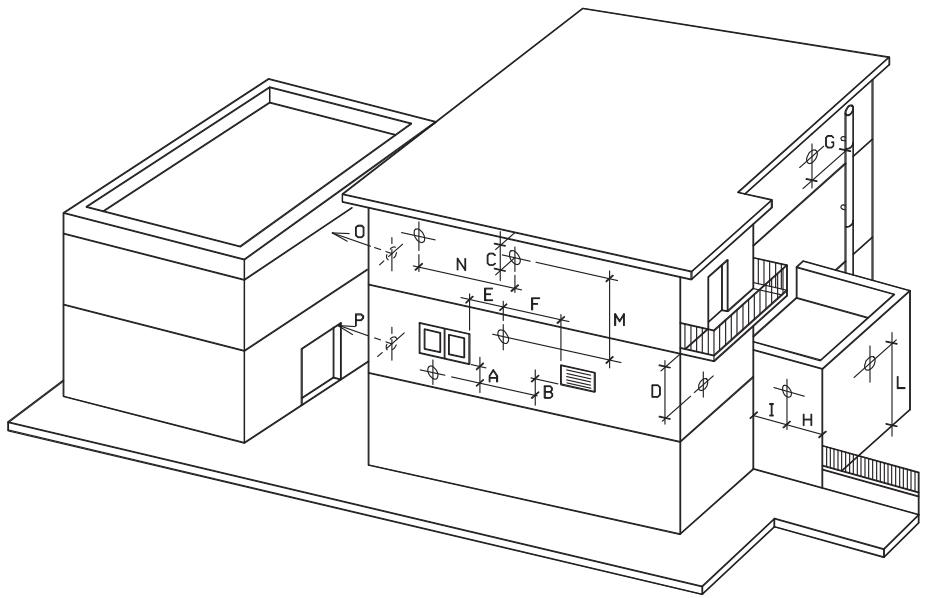

Sortie ventouses 13-14

Pose des canalisations 17

Mise en place de la chaudière 16

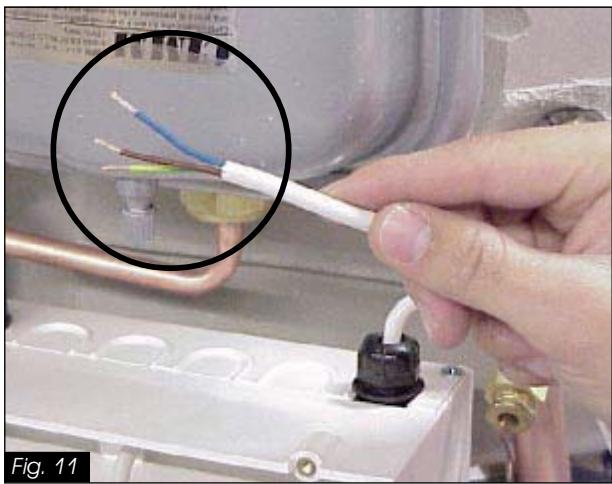

Raccordement électrique 16

Mise en service 17

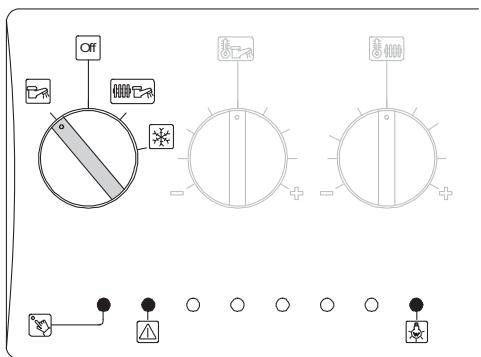

Fonctionnement 18-19

Sécurités de fonctionnement/remplissage 20

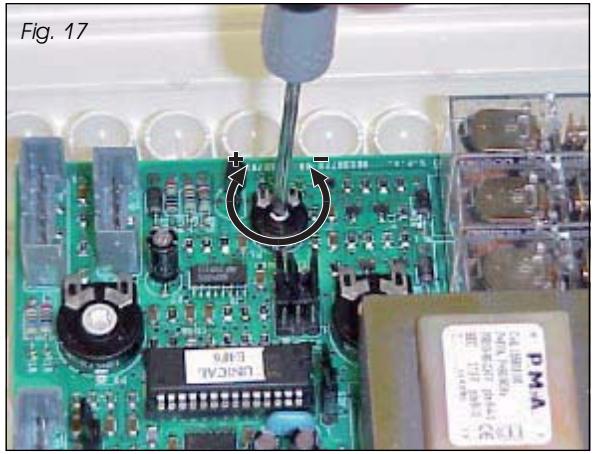

Réglages 21

Vidange 22

Changement de gaz 23

Entretien 23

Garantie 23

Sommaire utilisateur

Fonctionnement 18-19

Sécurités de fonctionnement/remplissage 20

Entretien 23

Garantie 23

Note pour les pays de la CEE

FR ATTENTION, cet appareil a été conçu, agréé et contrôlé pour répondre aux exigences du marché français. La plaque signalétique posée à l'intérieur de l'appareil certifie l'origine de fabrication et le pays pour lequel ce produit est destiné. Si vous constatiez une anomalie à cette règle, nous vous demandons de contacter l'agence Saunier Duval la plus proche. Nous vous remercions par avance de votre collaboration.

• Les chaudières TWIN C 28 E, TWIN C 24 E et TWIN C 24 E V sont des chaudières de type atmosphérique, c'est-à-dire que l'air du local où est installée la chaudière sert à la combustion du brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur, notamment en matière d'évaluation du local.
• Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en Usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie. Rappel : Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.
• Les autres modèles de type C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).
• Les chaudières TWINF 28 E et TWINF 24 E sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air se fait par une évентouse. Ce principe offre de nombreux avantages tels que:
• Installation dans des encombrements réduits sans nécessité d'aération du local.
• Multiples configurations d'installation en fonction des contraintes des locaux. Note : Les chaudières sont équipées d'un système de modulation qui lui permet d'adapter sa puissance entre le mini et le maxi en fonction des besoins de l'installation.

TWIN C 24 e et TWIN f 24 e

Chaudières à double service (chauffage + eau chaude instantanée) : puissance entre 11 kW et 24 kW et allumage électronique.

TWIN C 28 e et TWIN f 28 e

Chaudières à double service (chauffage + eau chaude instantanée) : puissance entre 12 kW et 28 kW et allumage électronique.

Chaudière à double service (chauffage + eau chaude instantanée) : puissance entre 14 kW et 24 kW et allumage électronique. L'évacuation des produits de combustion est raccordée à une installation VMC.

Catégorie gaz

TWIN C 28 E, TWIN F 28 E, TWIN C 24 E, TWIN F 24 E et TWIN C 24 E V: II2E+3+, c'est-à-dire que les chaudières fonctionnent au gaz naturel (G20/G25) ou au gaz butane/propane (G30/G31).

Important

Chaque chaudière, fournie complètement assemblée, comprend une pompe de circulation, un thermomètre, un manomètre, une soupape de sécurité chauffage, un purgeur d'air automatique, un vase d'expansion sous pression d'azote et une soupape ballon.

Accessoires

Différents accessoires sont disponibles tels que des kits de remplacement sur des installations existantes.

Pour obtenir des informations détaillées sur ces diverses possibilités, consultez notre revendeur habituel.

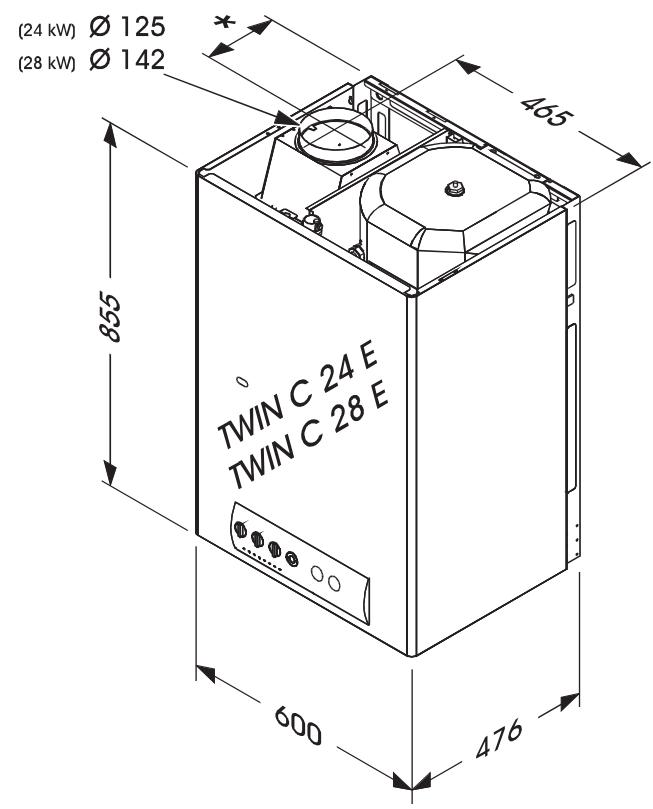

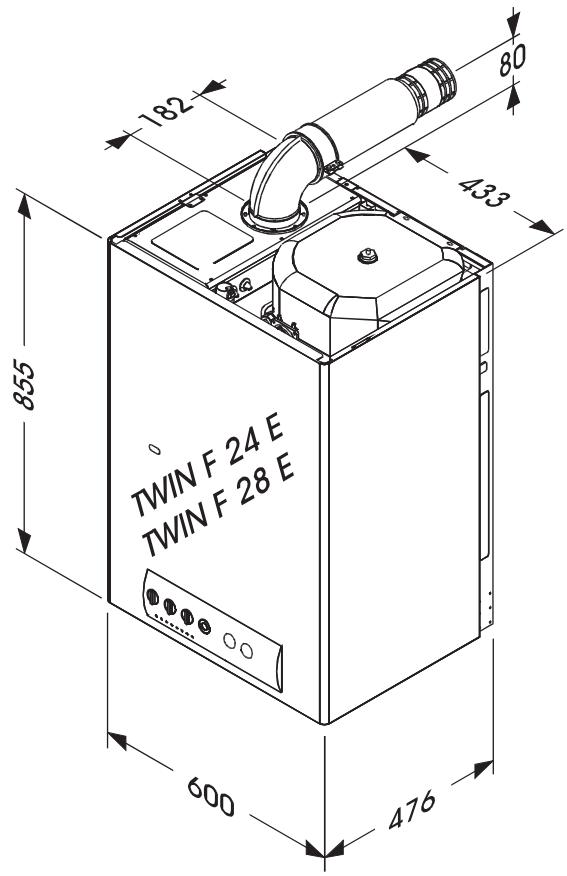

Fig. 1 * 246 (TWIN 24 kW) 220 (TWIN 28 kW) TWIN C 24 kW : Poids net : 72,5 kg Poids brut : 85,5 kg

TWIN C 28 kW :

Poids net : 72,5 kg

Poids brut : 85,5 kg

TWIN F 24 kW : Poids net : 78 kg Poids brut:91kg

TWIN F 28 kW :

Poids net : 78 kg

Poids brut:91kg

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiées situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (ancienne DTU N° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne :
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental. Entre autres : La présence sur l'installation d'une fonction de disconnection

de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type.

Pour les appareils raccordés au réseau électrique

• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).
• Arrêté du 25 Avril 1977 modifié le 30 Mai 19989 relatif à la vérification et à l'entretien des installations collectives de VMC gaz.
• Norme P50 410: règles de conception et de dimensionnement (DTU 68.1).
• Norme P50 411: exécution des installations de ventilation mécanique (DTU 68.2)
• Preciser: "Conformément à l'arrêté du 30 Mai 1989, les installations de Ventilation Mécanique Contrôlee (VMC) doivent être équipées d'un dispositif de sécurité collective (DSC) interrompant le fonctionnement de chaque des chaudières en cas d'arrêt de l'extracteur".

Établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

A) prescriptions générales

Pour tous les appareils :

• Articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

Ensuite, suivant l'usage :

• Articles CH

Chauffage, ventilation, réfrigération, conditionnement

d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

Certificat de conformité : Par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve.
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

Conception du circuit chauffage

• Les chaudières TWIN peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé...
• Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'acrothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions individuées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

• Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe débit / pression (page 6 et 7). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20°C. Le débit minimal est de 420 l/h.
• Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation.

Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

• Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorporé à la chaudière est livré gonflé à 1 bar (soit une charge statique de 10mCE) et autorise un volume maxi de 130 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
• Prévoir un robinet de vidange au point le plus bas de l'installation.
• Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports gratuits et jamais dans le local où est installé le thermostat d'ambiance. S'il s'agit d'une ancienne installation, il est indisponible de rincer le circuit radiateurs avant d'instructor la nouvelle chaudière.

Conception du circuit sanitaire

• Le circuit de distribution sera réalisé de préférence en tubes cuivre.

Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à faible section de passage afin de permettre un débit suffisant.

• La chaudière peut fonctionner avec une pression d'alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur confort d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

	TWIN C 24 E	TWIN C 24 E V	TWIN F 24 E	TWIN C 28 E	TWIN F 28 E
Puisance utile en chauffage,ajustable de... (kW)à... (kW)	11,024,0	14,024,0	11,024,0	12,028,0	12,028,0
Rendement sur P.C.I.(%)	90	90	90	90	90
Température départ chauffage maxi.(°C)	85	85	85	85	85
Régulation chauffage régiable par l'utilisateur entre 38 et 87°C
Vase d'expansion circuit chauffage, capacité utile(I)	7,5	7,5	7,5	7,5	7,5
Capacité maxi. de l'installation à 75°C(I)	130	130	130	130	130
Soupape de sécurité, pression maxi de service(bar)	3	3	3	3	3
Évacuation des gaz brûléspar conduit (Ø)par tube ventouse (Ø)	125/	125/	/60	140/	/60
Entrée air fraispar tube ventouse (Ø)	/	/	100	/	100
Débit d'air neuf (1013 mbar - 0 °C) (m³/h)	70	70	/	76	/
Débit extraction ( 20 °C - 1013 mbar) (m³/h)	/	103	/	/	/
Débit d'évacuation des gaz brûlés(g/s)	20,0	20,0	16,5	22,2	17,6
Température fumée(°C)	115	115	130	120	120
Valeur des produits de la combustionCO mesure (ppm) (mesurées au débit thermique nominalCO2 (%)	144,8	144,8	256,3	375,4	277,0
et avec le gaz de référence G20)NOx mesure (ppm)	/	/	/	/	/
Puisance en eau chaude,auto. variable de ... (kW)a... (kW)	11,024,0	14,024,0	11,024,0	12,028,0	12,028,0
Température eau chaude maxi.(°C)	65	65	65	65	65
Débit spécifique (pour un Δ T de 30°C)(l/min.)	14,7	14,7	14,7	15,8	15,8
Pression d'alimentation mini(bar)	0,5	0,5	0,5	0,5	0,5
Pression d'alimentation maxi(bar)	7	7	7	7	7
Tension d'alimentation(V)	230	230	230	230	230
Intensité(A)	0,8	0,8	0,9	0,8	0,9
Puisance maxi absorbée(W)	110	110	165	110	165

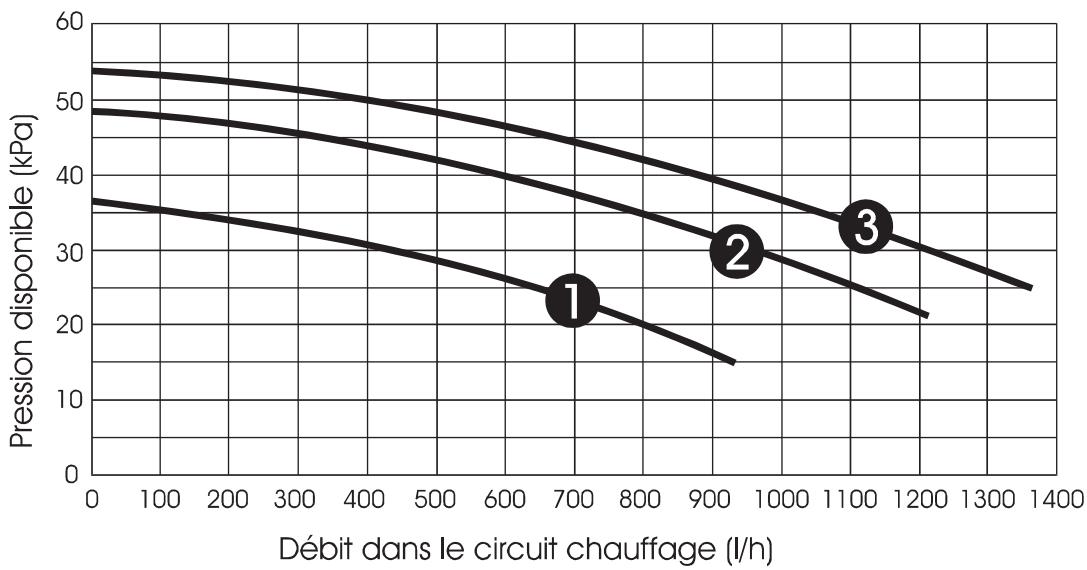

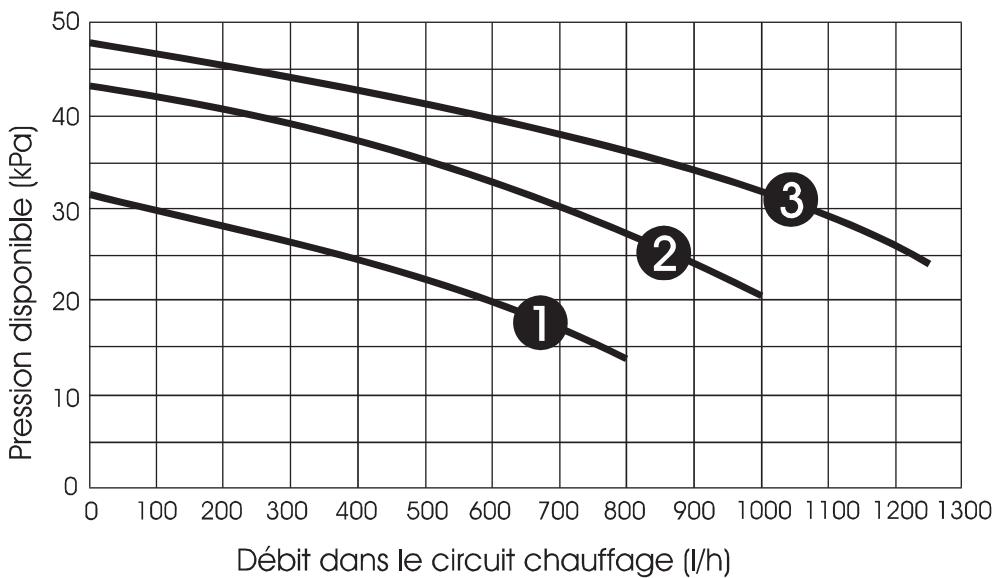

Courbe débit/pression TWIN 24/28 kW avec by-pass ouvert Fig. 2

		TWIN C 24 E	TWIN C 24 E V	TWIN F 24 E	TWIN C 28 E	TWIN F 28 E
Gaz naturel(G 20)	Ø injecteur brûleur	(mm)	1,20	1,20	1,20	1,20
	Ø diaphragme	(mm)	5,7	5,7	5,9	6,8
	Pression d'alimentation	(mbar)	20	20	20	20
	Pression au brûleur maxi.	(mbar)	12,3	12,3	13,2	13,7
	Pression au brûleur mini.	(mbar)	2,9	5	2,5	2,8
	Débit à puissance maxi.	(m3/h)	2,80	2,80	2,80	3,28
	Débit à puissance mini.	(m3/h)	1,30	1,69	1,30	1,42
Gaz naturel(G 25)	Ø injecteur brûleur	(mm)	1,20	1,20	1,20	1,20
	Ø diaphragme	(mm)	5,7	5,7	5,9	6,8
	Pression d'alimentation	(mbar)	25	25	25	25
	Pression au brûleur maxi.	(mbar)	15,0	15,0	16,6	17,0
	Pression au brûleur mini.	(mbar)	4,4	7,4	4,5	4,2
	Débit à puissance maxi.	(m3/h)	3,45	3,45	3,45	3,81
	Débit à puissance mini.	(m3/h)	1,22	1,96	1,22	1,66
Gaz butane(G 30)	Ø injecteur brûleur	(mm)	0,77	-	0,77	0,75
	Ø diaphragme	(mm)	4,9	-	5,1	/
	Pression d'alimentation	(mbar)	29	-	29	29
	Pression au brûleur maxi.	(mbar)	23,5	-	25,1	26,8
	Pression au brûleur mini.	(mbar)	5,3	-	5,8	4,9
	Débit à puissance maxi.	(kg/h)	2,02	-	2,02	2,37
	Débit à puissance mini.	(kg/h)	0,95	-	0,95	1,04
Gaz propane(G 31)	Ø injecteur brûleur	(mm)	0,77	-	0,77	0,75
	Ø diaphragme	(mm)	4,9	-	5,1	/
	Pression d'alimentation	(mbar)	37	-	37	37
	Pression au brûleur maxi.	(mbar)	30,3	-	32,2	34,6
	Pression au brûleur mini.	(mbar)	7,1	-	7,6	6,5
	Débit à puissance maxi.	(kg/h)	1,99	-	1,99	2,33
	Débit à puissance mini.	(kg/h)	0,94	-	0,94	1,02

Courbe débit/pression TWIN 24/28 kW avec by-pass fermé Fig. 3

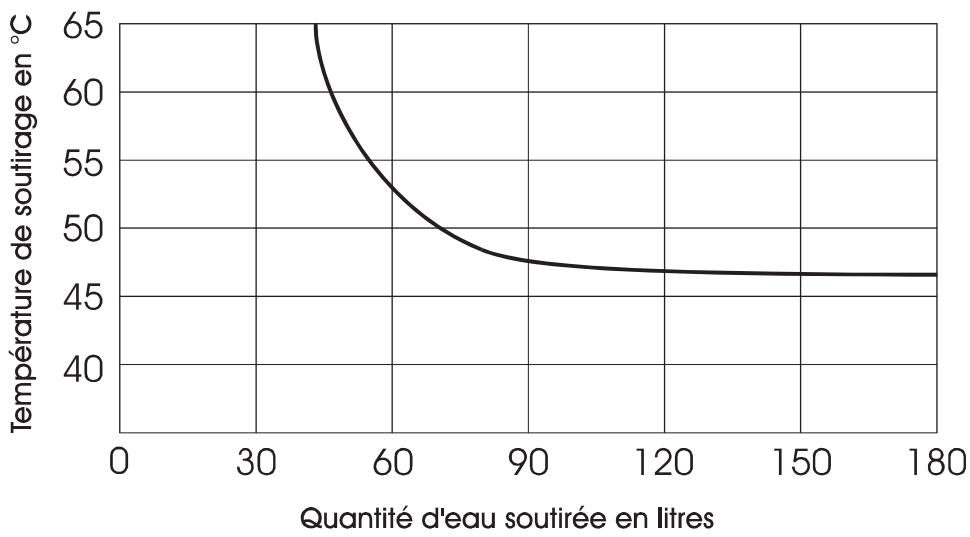

Production d'eau chaude sanitaire Twin 24 kW:

Température eau froide = 15°C

Température de stockage = 60^ C

Soutirage à 12 l/min

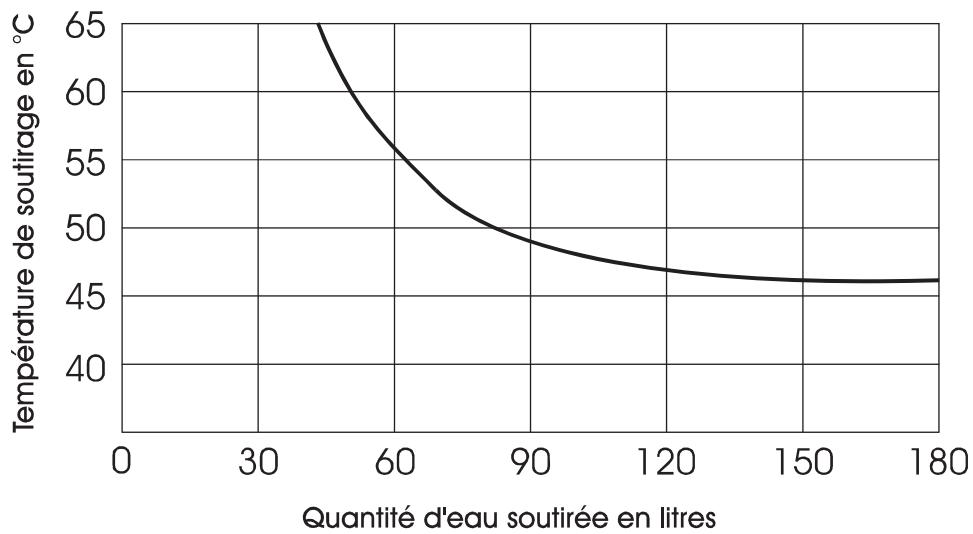

Production d'eau chaude sanitaire Twin 28 kW:

Température eau froide = 15^

Température de stockage = 60°C

Soutirage à 12 l/min

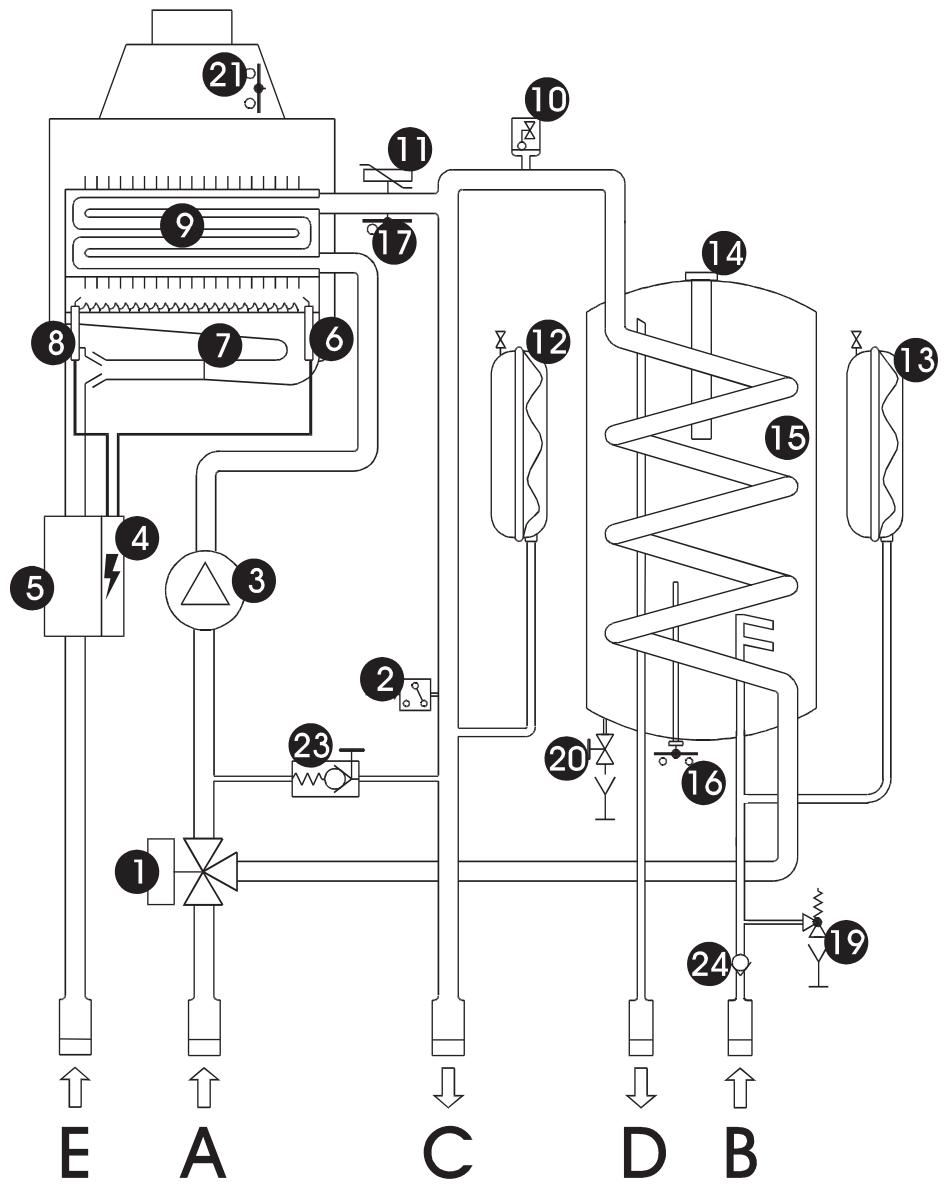

TWIN C 24 e, TWIN c 24 e v et TWIN c 28 e

1 - Vanne trois voies 2 - Sécurité manque d'eau 3 - Circulateur 4 - Boîtier d'allumage 5 - Mécanisme gaz 6 - Électrodes d'allumage 7 - Brûleur 8 - Électrodes de contrôle 9 - Échangeur 10 - Robinet de purge d'air 11 - Capteur de température chauffage 12 - Vase d'expansion chauffage 13 - Vase d'expansion sanitaire 14 - Anode balloon 15 - Ballon échangeur 16 - Capteur de température sanitaire

17 - Thermostat de sécurité de surchauffe 19 - Soupape de sécurité 7 bar 20 - Robinet de vidange du gallon 21 - Sécurité anti refoulement 23 - Bypasse 24 - Clapet de non refour

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

Fig. 4

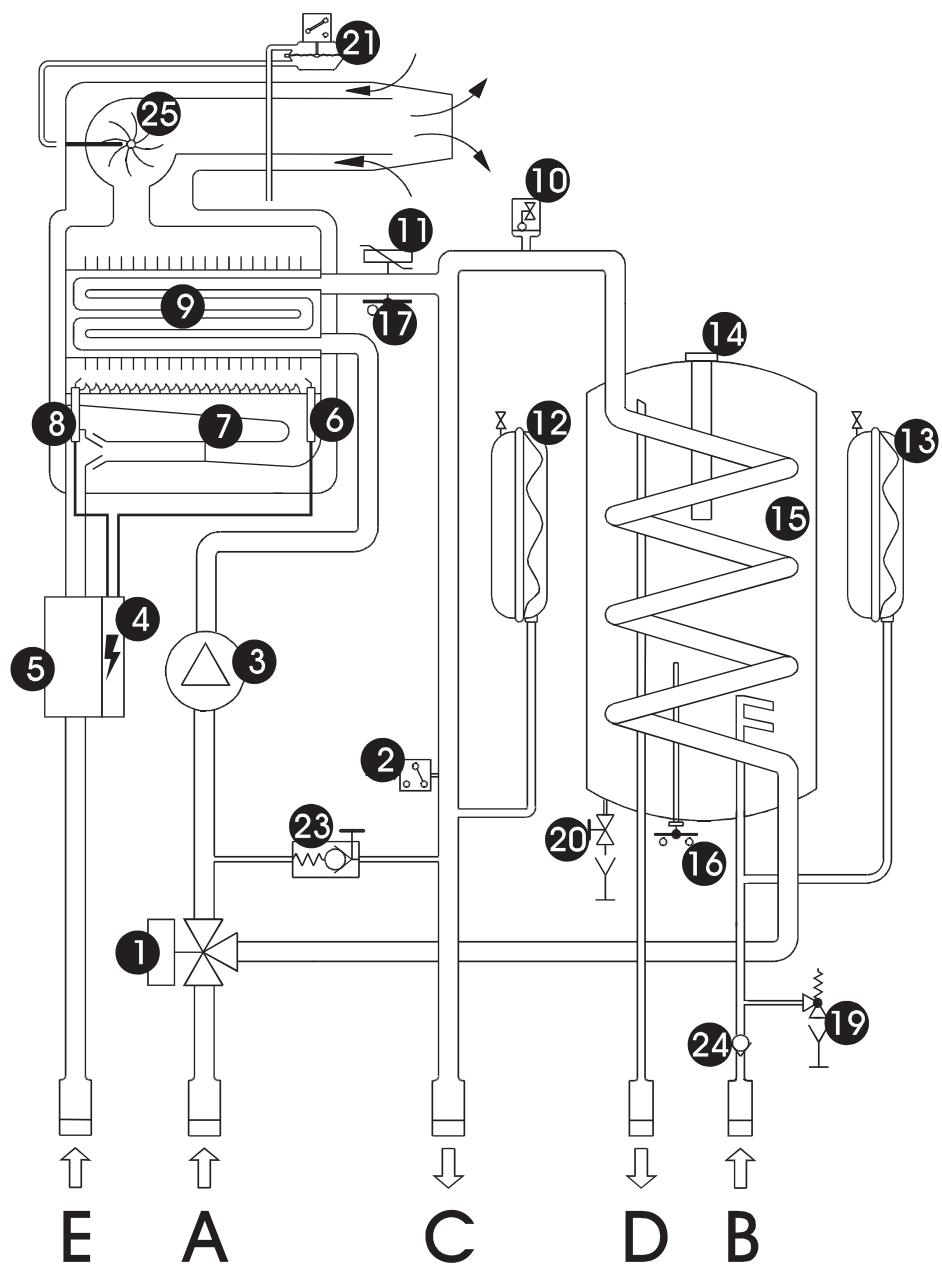

TWIN F 24 e et TWIN f 28 e

1 - Vanne trois voies 2 - Sécurité manque d'eau 3 - Circulateur 4 - Boîtier d'allumage 5 - Mécanisme gaz 6 - Électrodes d'allumage 7 - Brûleur 8 - Électrodes de contrôle 9 - Échangeur

10 - Robinet de purge d'air 11 - Capteur de température chauffage 12 - Vase d'expansion chauffage 13 - Vase d'expansion sanitaire 14 - Anode balloon 15 - Ballon échangeur 16 - Capteur de température sanitaire

17 - Thermostat de sécurité de surchauffe 19 - Soupape de sécurité 7 bar 20 - Robinet de vidange du ballon 21 - Pressostat air 23 - Bypass 24 - Clapet de non-retour 25 - Extracteur

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

Fig. 5

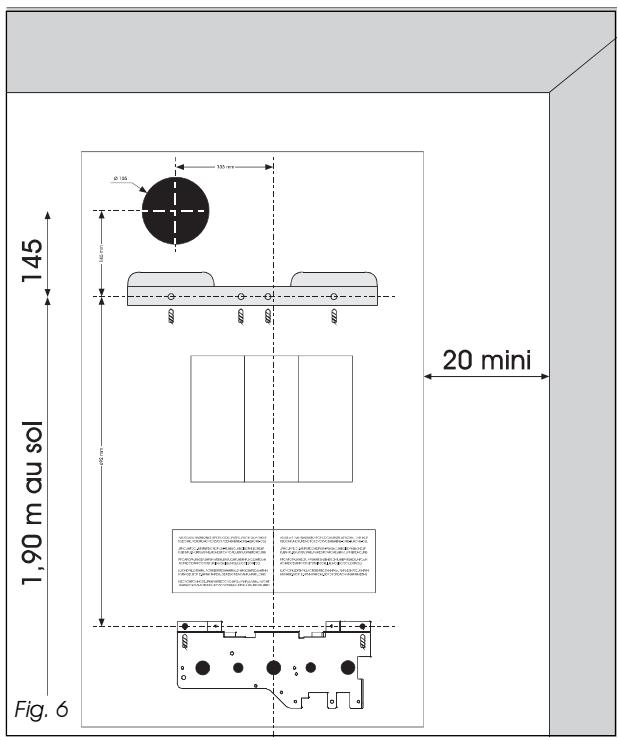

Déterminer la position de la chaudière en ayant soin:

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
• De réserver un espace libre d'au moins 350 mm entre le dessus du gallon et le plafond pour pouvoir vérifier l'état de l'anode. Cette condition sera respectée si l'axe des trous de fixation de la barrette est à une distance d'au moins 436 mm du plafond.
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C). Cette condition est satisfaite si la barrette de fixation (fig. 6) est positionnée à 1,90 m du sol, D'éviter la fixation sur une cloison légère,
• D’éviter de placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc…) ou dans un local dont l’atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C).

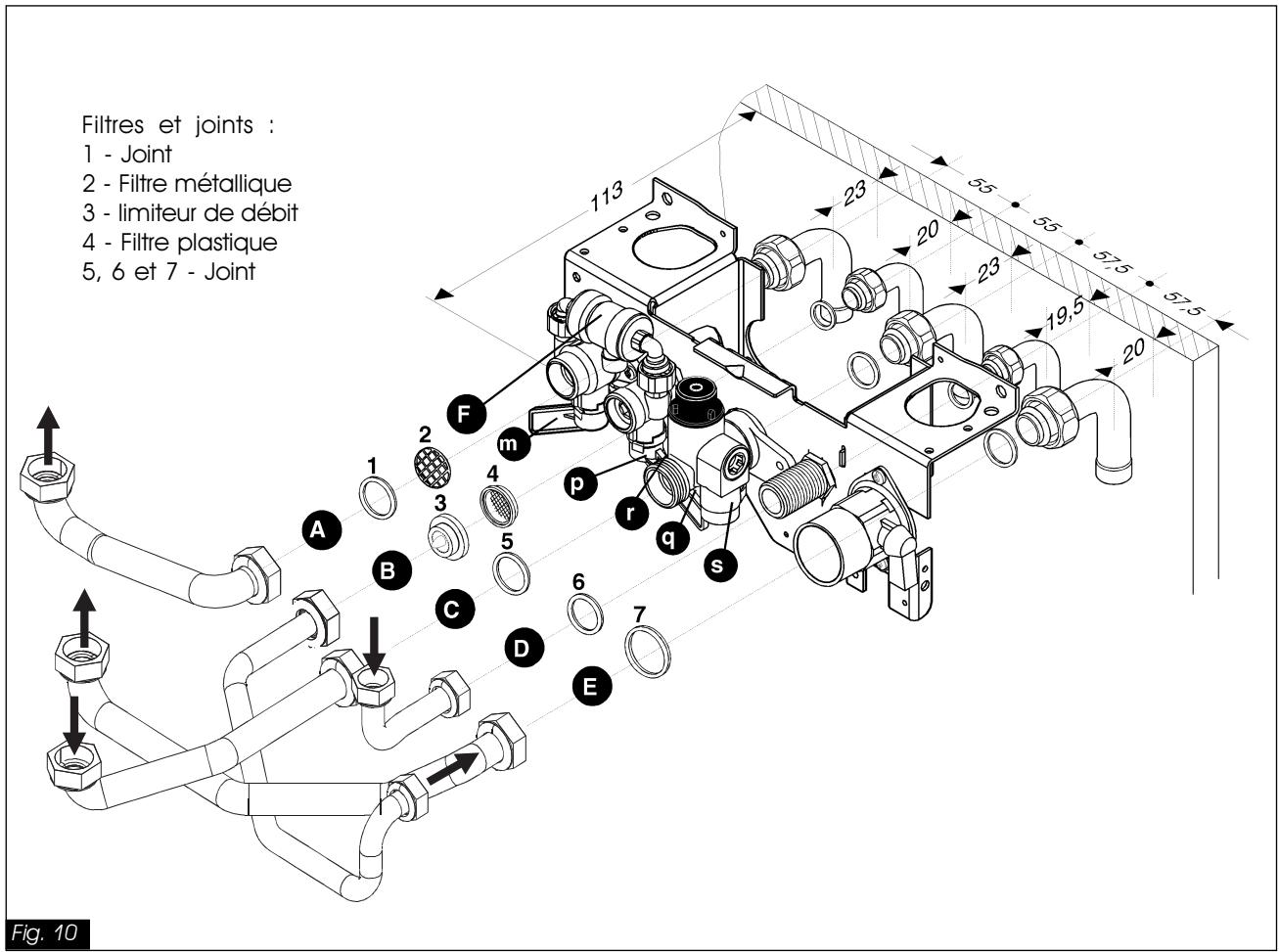

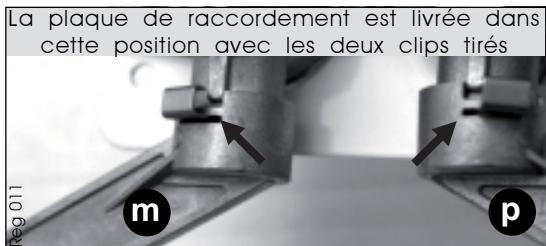

L'applique de raccordement sort du gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.

La mise en place de l'ensemble doit être effectuée conformément au dessin dessiné sur le gabarit.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

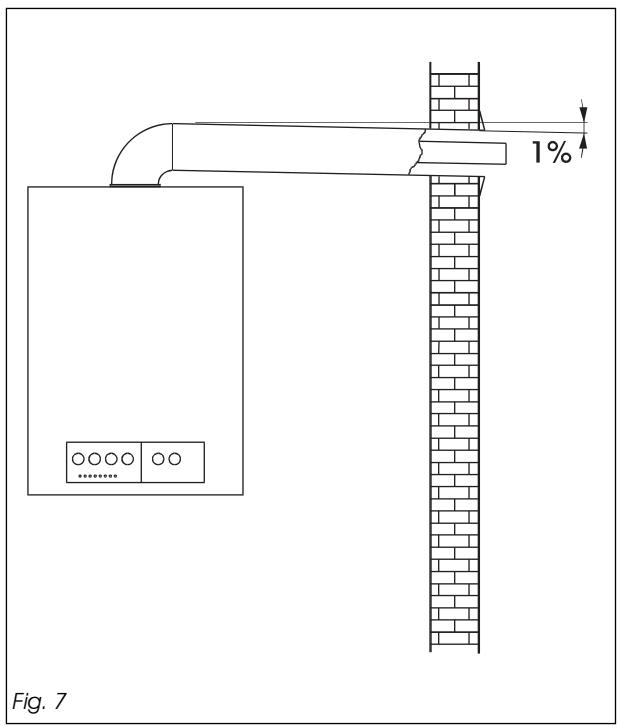

Évacuation des gaz BRULES TWINF 24 e et f 28 e

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Important: Le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre (fig. 8).

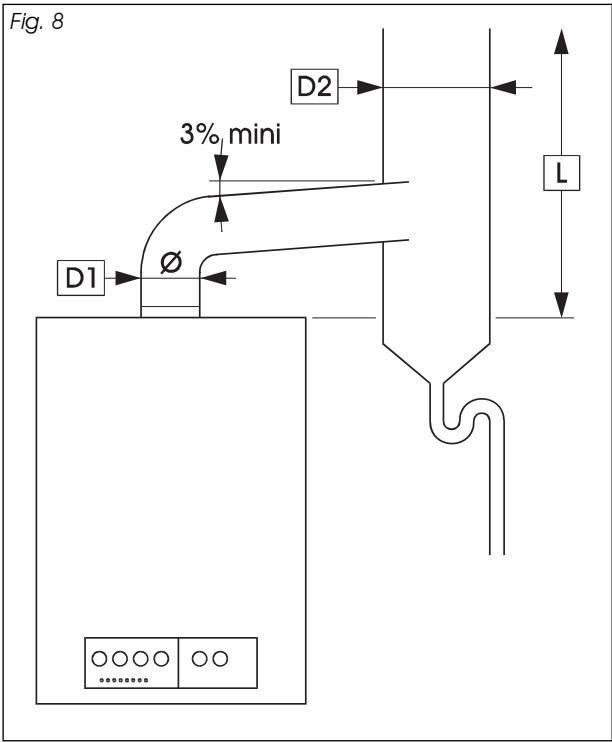

Raccordement chaudières TWIN C 24 E et C 28 E: La sortie du coupe tirage de la chaudière C 24 E est prévue pour le raccordement d'un conduit d'évacuation de Ø 125.

La sortie du coupe tirage de la chaudière C 28 est prévue pour le raccordement d'un conduit d'évacuation de Ø 140.

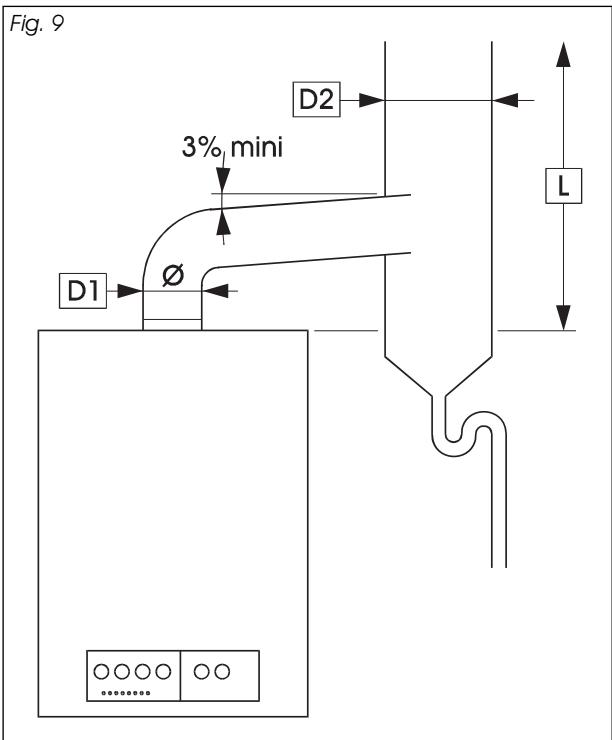

Évacuation des gaz BRULES TWINC 24 e v

TWIN C 24 E V (Ventilation Mécanique Contrôlée) Important:

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• ce tuyau et la bouche d'extraction doivent résister à la condensation eventuelle des produits de combustion ainsi qu'à leur température d'environ 150°C - respecter le diamètre de la buse d'évacuation et d'extraction.

Le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale de conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre (fig. 9).

Raccordement chaudières TWIN C 24 E V :

La sortie du coupe-tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de 0 125.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.
• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
• Remettre en route après avoir réarmé le thermostat de sécurité.

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval. En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

SYSTÈME VENTOUSE CONCENTRIQUE HORIZONTALE 60 et 0 100 mm (installation de type C12)

Perte de charge maximale: 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de:

• 3 m et un coude pour les chaudières Twin F 24 E et Twin F 28 E

Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite d'un mètre.

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A - Sous une fenêtre 600 B - Sous une bouche d'aération 600 C - Sous une gouttière 300 D - Sous un balcon 300 E - D'une fenêtre adjacente 400 F - D'une fenêtre d'aération adjacente 600

G - De tubes d'évacuation verticaux ou horizontaux 600 H - D'un angle de l'édifice 300 I - D'une rentrée de l'édifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600

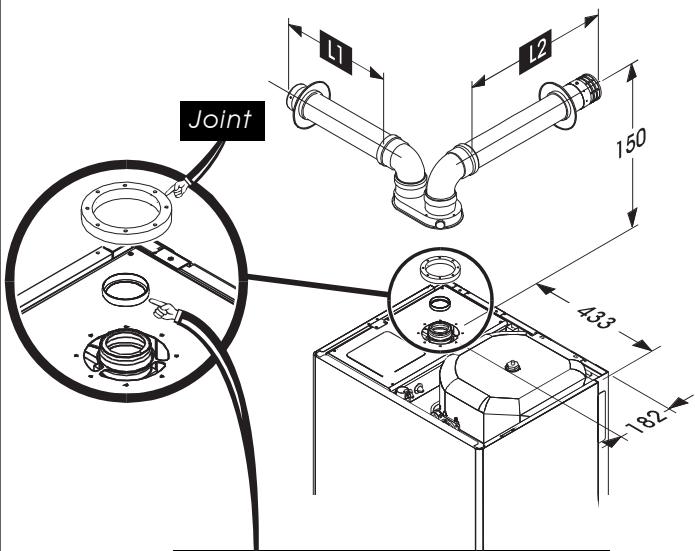

SYSTÈME VENTOUSE DOUBLE FLUX 2 x Ø 80 mm (installation de type C52)

Perte de charge maximale: 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L1) + (L2) de 20 m, deux coudes et le séparateur (pour Twin F 24 E et Twin F 28 E).

Attention: les terminaux d'admission d'air comburant et d'évacuation des produits de combustion ne doivent pas être installés sur des murs opposés du bathtub.

Important: Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L1 + L2) est supérieure à 8 m.

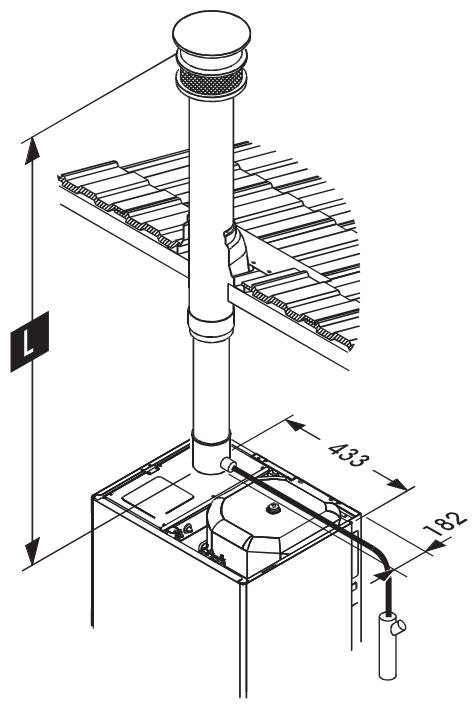

SYSTEME VENTOUSE VERTICALE

0 80 et 125 mm (installation de type C32)

Perte de charge maximale: 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de:

• 5 m et l'adaptateur pour les chaudières Twin F 24 E et Twin F 28 E

Important: Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L) est supérieure à 2 m.

Installations de type C12 et C32 : les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Installations de type C42 : Consulter votre revendeur qui vous renseignera sur les différences possibles de raccordement aux conduits collectifs. Les pertes de pressions admissibles sont indiquées dans les différentes configurations ci-dessus.

Installations de type C52 : Tout conduit traversant une paroi et dépassant 80°C doit être isolé thermiquement au niveau de ce passage. L'isolement peut être fait à l'aide d'un matériel ou isolant approprié d'épaisseur ≥slant 10mm et de conductibilité thermique ≤slant 0.04W / (m · K).

PLAQUE de raccordement

La plaque de raccordement est équipée de gauche à droite, de:

A - retour chauffage avec manette de remplissage (m). B - arrivée eau froide avec manette de remplissage (p). C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s).

D - raccord de départ eau chaude sanitaire. E - arrivée gaz. F - disjoncteur.

POSE des canalisations

Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départs et s'assurant que leur parcours ne génère en rien le remontage de la grille sous la chaudière.

Important: n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

Raccordements "chauffage" mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 18 x 20. Raccordements "sanitaire" mamelon mâle 15 x 21 (1/2" gaz) avec tubulure à souder pour tube cuivre 14 x 16.

Raccordements "gaz"

mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 16 x18.

Important :

Le circuit d'évacuation des soupapes de sécurité et du disconnecteur devra composer un dispositif qui rende visible l'écoulement de l'eau. Ce dispositif (par exemple, un entonnoir à l'air libre) doit être placé aussi près que possible de la chaudière.

Pose de la chaudière

Rappel: la mise en place de la chaudière devra être réalisée exclusivement par professionnel qualifié.

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB: Un produit solvant risque d'endommager le circuit.

• Positionner la chaudière au-dessus de la patte d'accrochage
• Laisser descendre la chaudière.
• Mettre en place les joints sur les différents raccords. Visser les raccords entre la chaudière et la plaque de raccordement.

Raccordementélectrique

Branchement de l'alimentation électrique (fig. 11)

• Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre. Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm.

Important: Veillez à respecter le raccordement phase et neutre sur la chaudière.

• le raccordement électrique de l'appareil doit être réalisé par un professionnel qualifié. Toutes interventions à l'intérieur de l'appareil doivent être réalisées par le service après vente ou la station technique/agréée Saunier Duval Eau Chaude Chauffage.

Attention: le remplacement du cable d'alimentation électrique ne pourrait se faire qu'avec un cable du type 3 x 0,75 mm² H05VV-F.

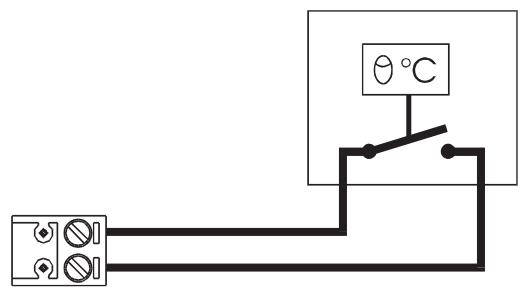

Raccordement du thermostat d'ambiance

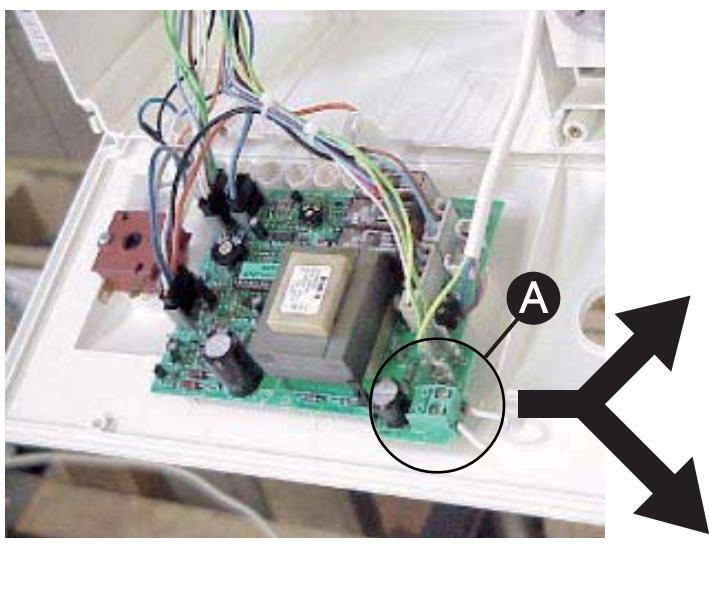

1 — Connecter les fils du thermostat 24 V sur les deux bornes du bornier (A) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, laisser le pontet sur les deux bornes supérieures du bornier (fig. 12).

Avec thermostat d'ambiance

Sans thermostat d'ambiance Fig. 12

Alimentation gaz

Ouvrir le robinet du compteur. - Vérifier l'étanchéité du raccordement gaz. - S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique

• S'assurer que la chaudière est bien alimentée sous 230 V. Appuyer sur l'interrupteur situé en amont de la chaudière.

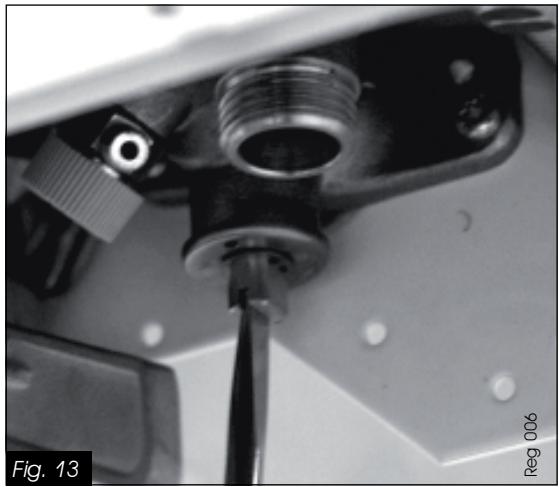

Remplissage des circuits

• Le commutateur (E) étant en position (hiver), ouvrir la vanne d'isolement départ (fig. 13) (la fente de la vis est placée dans le sens de l'écoulement), les purgeurs de l'installation.
• Placer les manettes (m) et (p) en position de remplissage (fig. 14b).
• Vérifier que la pression lue sur le manomètre (D, pag 15) augmente. Lorsque celle-ci se situe entre 1 et 2 bars, tourner la manette (m) vers la droite jusqu'en butée et la manette (p) vers la gauche jusqu'en butée (fig. 14c)
• Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.
• Ouvrir les différents robinets d'eau chaude pour purger l'installation.
• S'assurer que l'aiguille du manomètre se situe entre 1 et 2 bars, sinon reprendre le remplissage.

Allumage/fonctionnement

• Sélectionner au moyen du commutateur à 3 positions le mode de fonctionnement :

Production d'eau chaude sanitaire seule

Chauffage et production d'eau chaude sanitaire

La chaudière est alors prête à fonctionner

• Choisir votre température de consigne en sanitaire et en chauffage à l'aide des boutons (B) et (C).

NB: Si vous avez installé un thermostat d'ambiance, vérifier qu'il soit réglé sur la température de consigne désirée.

Pour arrêter la chaudière :

• Positionner le sélecteur (A, fig. 15) en Off
• Fermer le robinet d'alimentation en gaz situé en amont de la chaudière si cette dernière doit rester inutilisée durant une longue période.

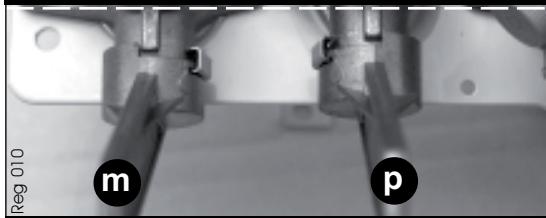

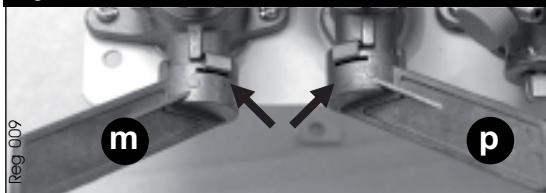

Fig. 14a POSITION D'ARRÊT Fig. 14b POSITION DE REMPLISSAGE

FIG. 14c POSITION DE FONCTIONNEMENT DE LA CHAUDIÈRE

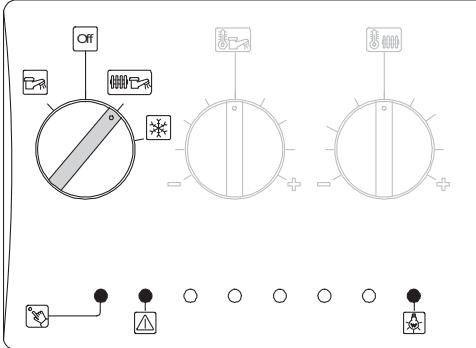

Description du tableau de commande:

A - Sélecteur de fonctionnement Été/Arrêt/Hiver/Antigel B - Réglage de la température en sanitaire C - Réglage de la température en chauffage D - Manomètre

E - Thermomètre F - Bouton de réarmement après disjonction G - Témoin de disjonction H - Témoin d'alimentation électrique

Fig. 15

S'assurer que :

• la chaudière est alimentée électriquement
• le robinet gaz est ouvert

Puis suivre les instructions données ci-dessous :

Eau chaude seule

Positionner le commutateur en position

Chauffage + eau chaude

Positionner le commutateur en position

Régulation de la température de l'eau chaude

La manette de réglage de température sanitaire permet d'ajuster la température de l'eau chaude du gallon (entre 45°C et 65°C).

Régulation de la température du chauffage

La manette de réglage de température chauffage permet de déterminer la température maximale de la chaudière (entre 35°C et 85°C).

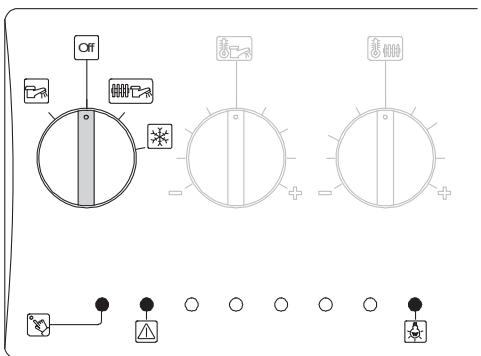

Arrêt de la chaudière:

Positionner le commutateur

à 4 positions sur

Fonction antigel:

Positionner le commutateur

à 4 positions sur

Dans cette position la chaudière maintient la protection de l'installation contre le gel.

C'est-à-dire que si l'eau du circuit sanitaire descend en dessous de 5°C, la chaudière se mettra en route puis s'arrêtera lorsque la température des circuits atteindra 15°C.

Sécurité de refoulement cheminée (Twin C) S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique (ou manuel pour les modèles VMC) placé en haut du coupe tirage de la chaudière provoque l'arrêt de l'appareil.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes.

Si le défaut de refoulement de cheminée ou VMC persiste, prévenez votre installateur ou le service après-vente le plus proche.

Important: il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition.

Sécurité sur le débit d'air (twin f)

Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière. Dans ce cas, prévenir votre service après-vente agréé le plus proche.

En cas de coupure de courant

La chaudière cesse de fonctionner.

Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

En cas de coupure de gaz

Le dispositif de sécurité provoque automatiquement la disjonction de la chaudière. Pour remettre la chaudière en fonctionnement :

• Mettre le sélecteur A fig. 15 sur Off. Appuyer sur le bouton de réarmement F fig. 15.
• Positionner le sélecteur A fig. 15 sur Off

Sécurité de surchauffe/Sécurité individuelle VMC Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat à réarmement manuel) appeler votre service après-vente agréé le plus proche.

Nota: dans le cas d'une utilisation dans un ensemble collectif, l'installation comporte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.

Présence d'air dans les canalisations:

• Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir :
• de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
• d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit.

Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaitre.

Remplissage de l'installation

Lorsque le manomètre indique une pression en dessous de 1 bar, il convient de procéder au remplissage de l'installation. Pour cela :

1-Mettez le sélecteur sur la position hiver

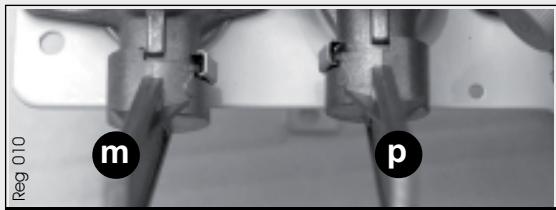

2-Mettez les manettes (m) et (p) en position de remplissage:

POSITION DE REMPLISSAGE

3-Lorsque la pression se situe entre 1 et 2 bars, remettre (m) et (p) en position de fonctionnement:

POSITION DE FONCTIONNEMENT DE LA CHAUDIERE

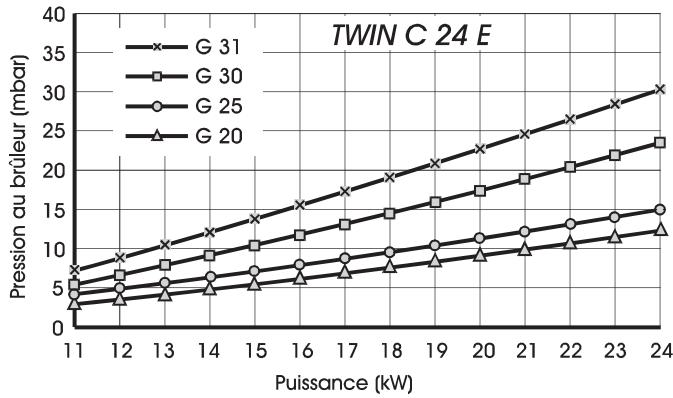

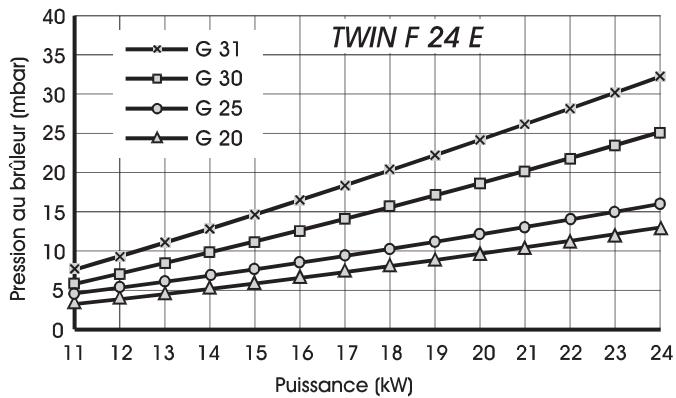

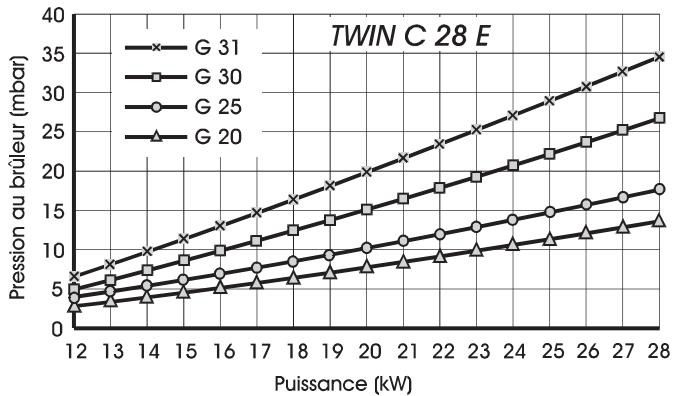

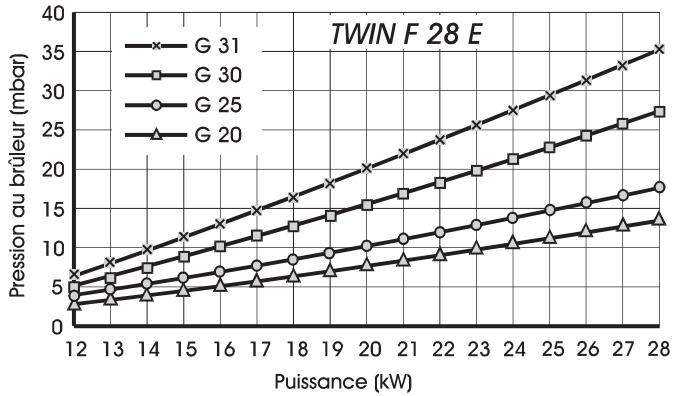

Adaptation de la puissance chauffage

La puissance maximale de la chaudière en mode chauffage peut être régée à toute valeur comprise entre les puissances indiquées page 6. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé.

Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiomètre (fig. 17). Le diagramme, ci-contre, vous indique les pressions au brûleur aux différentes puissances de la chaudière.

Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Vidange

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation.

Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit de chauffage

• Connecter un tuyau d'évacuation sur le robinet de vidange. Ouvrir le robinet de vidange.
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (r fig. 20) de la chaudière.

Vidange du réservoir

Fermer le robinet d'arrivée d'eau (p) - Connecter un tuyau d'évacuation sur le robinet de vidange (b fig. 21). - Ouvrir le robinet de vidange et un ou plusieurs robinets de sige d'eau chaude. - Vidanger complètement le gallon.

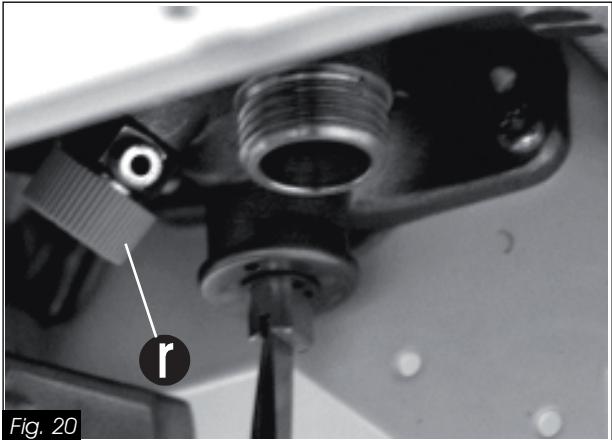

Vidange de la chaudière seule (voir fig. 10)

• Fermer le robinet d'isolement (q) (la fente de la vis doit être alors perpendiculaire au sens d'écoulement) et la manette (m) jusqu'en butée vers la gauche.
• Ouvrir la vis de vidange (r) située sur le département chauffage et faire une prise d'air.
• Ouvrir un ou plusieurs robinets de vidage d'eau chaude puis tourner la manette (p) jusqu'en butée vers la droite.

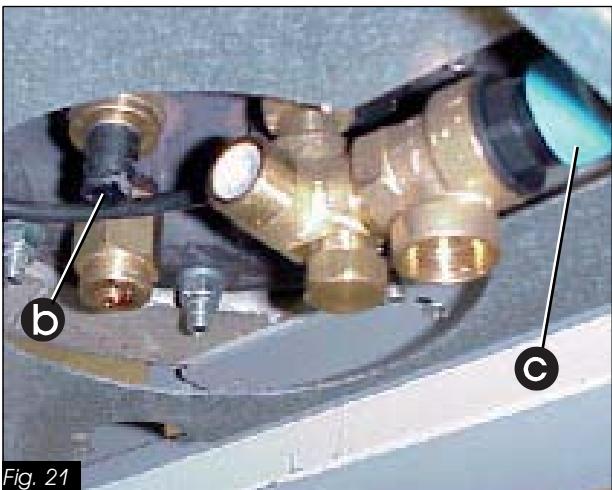

Contrôle du groupe sécurité

Il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité (c) en ouvrant le robinet (c fig. 21) quelques secondes: de l'eau doit s'évacuer sous pression.

Important: Le nettoyage périodique de la carrosserie de la chaudière pourra se faire à l'aide d'un chiffon mouillé à l'eau savonneuse. N'utilise pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entrainer une altération du revêtement de l'habillage de l'appareil.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière. Ceci sera réalisé à l'aide d'une pochette dite "Changement de gaz" composée d'une rampe équipée d'injecteurs brû

leurs et d'un mécanisme gaz réglé en usine. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectuées que par un professionnel qualifié.

Entretien

Aux termes des arrêtés sanitaires départementaux, l'entretien des appareils de chauffage est obligatoire.

Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôle plus spécialement les organes de sécurité et les dispositifs d'asservissement.

Pour les modèles VMC:

• Procéder systématiquement au nettoyage du raccordement et de la bouche d'extraction. -Après le nettoyage, procéder au contrôle du débit d'extraction de la bouche de ventilation à l'aide d'un appareillage adapté (anémomètre).

S'assurer de l'étanchéité du raccordement.

• Vérifier le bon fonctionnement du dispositif de sécurité individuel de la chaudière (réf. 56258).
• Lorsque le conduit de raccordement est démonté (débit d'extraction nul), l'interrupteur thermique doit (après un démarrage à froid) interrompre le fonctionnement du brûleur dans un délai inférieur à 1 minute et 50 secondes.

Cette visite annuelle peut être réalisée dans le cadre d'un abonnement d'entretien dont les différentes variantes peuvent couvrir tout ou partie des interventions concernant le déplacement, la main-d'œuvre et les pièces détachées.

Cet entretien périodique lié à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la défaillance éventuelle d'un composant. Il ne libère pas l'utilisateur des travaux de ramonage ou autre entretien afférent à l'installation proprement dite.

Garantie

Pour que la garantie du gallon soit effective, appeler dès la fin des travaux d'installation Celle-ci effectuera gratuitement les contrôles et réglages du gallon.

En cas d'anomalie de fonctionnement, appeler

Ne sont pas couverts par la garantie toutes déteriorations ou dysfonctionnements causés par :

• Une utilisation autre que celles préconisées dans cette notice.
• Une non-protection contre les couples galvaniques.
• Une eau sanitaire au pH faible.
• Défauts d'entretien.
