THEMA 25 - Chaudière murale à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chauffe-eau
Capacité	Non précisé
Type d'énergie	Non précisé
Puissance	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type d'installation	Murale
Type de contrôle	Électronique
Affichage	Écran digital
Protection antigel	Oui
Débit d'eau	Non précisé
Pression maximale	Non précisé
Garantie	Non précisé
Normes	Non précisé
Couleur	Blanc
Marque	Non précisé

FOIRE AUX QUESTIONS - THEMA 25 SAUNIER DUVAL

Que faire si ma chaudière SAUNIER DUVAL THEMA 25 ne s'allume pas ?

Vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur n'a pas été déclenché. Assurez-vous également que le thermostat est réglé correctement.

Comment réinitialiser ma chaudière SAUNIER DUVAL THEMA 25 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Que faire si ma chaudière émet des bruits étranges ?

Des bruits peuvent indiquer la présence d'air dans le système ou un problème de circulation d'eau. Vérifiez la pression d'eau et purgez les radiateurs si nécessaire.

Comment vérifier la pression de la chaudière SAUNIER DUVAL THEMA 25 ?

La pression doit être comprise entre 1 et 2 bars. Vérifiez le manomètre sur le panneau de contrôle de la chaudière.

Pourquoi ma chaudière surchauffe-t-elle ?

Cela peut être dû à un thermostat défectueux ou à un problème de circulation d'eau. Il est recommandé de faire appel à un professionnel pour diagnostiquer le problème.

Que faire en cas de fuite d'eau autour de la chaudière ?

Coupez immédiatement l'alimentation en eau et en électricité de la chaudière. Contactez un professionnel pour identifier et réparer la fuite.

Comment entretenir ma chaudière SAUNIER DUVAL THEMA 25 ?

Il est recommandé de faire un entretien annuel par un professionnel qualifié, qui vérifiera les éléments de sécurité, nettoiera les composants et vérifiera le bon fonctionnement.

Quelle est la durée de vie moyenne d'une chaudière SAUNIER DUVAL THEMA 25 ?

La durée de vie moyenne d'une chaudière est d'environ 15 à 20 ans, en fonction de l'entretien et de l'utilisation.

Comment savoir si ma chaudière a besoin d'être remplacée ?

Si vous constatez une augmentation des factures d'énergie, des pannes fréquentes ou des bruits inhabituels, il peut être temps d'envisager un remplacement.

MODE D'EMPLOI THEMA 25 SAUNIER DUVAL

1 - Interrupteur marche/arrêt. 2 - Affichage:

• soit de la pression du circuit chauffage (bar).
• soit de la température (^) de l'eau du circuit lorsque la chaudière est en besoin de chauffage.
• soit d'un code lié à une anomalie.

3 - Choix du mode de fonctionnement. 4 et 5 - Déterminez la température souhaitée de l'eau chaude et du circuit chauffage. 6 - Indicateur de fonctionnement :

• Clignotement rouge : signale une anomalie.
• Fixe jaune : indique l'allumage du brûleur.

Allumage de la chaudière s'assurer que:

• la chaudière est alimentée électriquement.
• le robinet gaz est ouvert.

Puis pousser l'interrupteur vers la droite pour faire apparaître I.

Arrêt de la chaudière

• Pousser l'interrupteur vers la gauche pour faire apparaître 0 : la tension électrique est coupée.
• Fermer l'alimentation en gaz en cas d'absence prolongée.

Choix du mode de fonctionnement

• Chaque appui sur mode change le mode de fonctionnement de la chaudière. L'allumage du voyant vert indique le mode sélectionné : Chauffage + eau chaude

Eau chaude seule Protection antigel de la chaudière

Réglage de la température de l'eau chaude sanitaire (sauf modèles AS)

Utiliser les boutons + et - (4) pour déterminer la température souhaitée entre 38°C et 65°C

Réglage de la température de l'eau du circuit chauffage !!!

Utiliser les boutons + et - (5) pour déterminer la température souhaitée entre 38°C et 87°C

NB: Un appui bref sur une des touches + ou - (4) ou (5) fait apparaître la valeur de la température précédemment.

En cas d'anomalie,

Le voyant rouge (6) clignote et un code F suivi d'un chiffre apparait sur l'afficheur (2).

Tenter un reset : déplacer l'interrupteur pour arrêter la chaudière (O apparent), attendre 5 s puis remettre la chaudière en fonctionnement (I apparent).

Si le défaut persiste, appelez le service après-vente le plus proche.

Remplissage de l'installation

Si l'installation manque d'eau, le voyant rouge (6) et l'indicateur de pression clignotent.

Dans ce cas, remplir l'installation en ouvrant le robinet placé sous la chaudière jusqu'à 1,5 bar sur l'afficheur.

Présentation de la chaudière

Les Thema C AS 25 E, C AS 25 EV et F AS 25 E sont des chaudières à double service (chauffage + eau chaude instantanée).

Les thema cas 16 e, cas 16 EV, cas 25 e, cas 25 EV et fas 25 e

dont des chaudières chauffage seul pouvant être raccordées à un glycol échangeur pour la production d'eau chaude sanitaire.

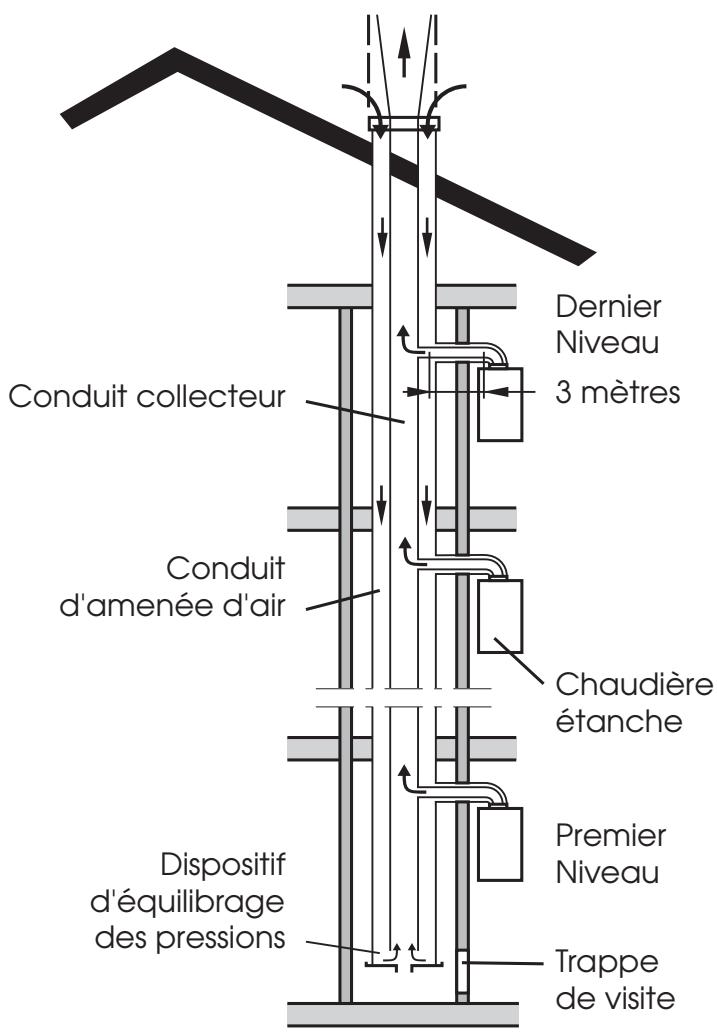

doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

Les modèles f

dont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air sont assurées par une ventouse.

Le modèle s. AR

est spécialement configuré pour une sortie ventouse arrière directe.

Les modèles V (conformes aux normes NF D 35 337) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.

Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Accessoires :

Différents accessoires sont disponibles tels que :

Les thermostats et programmateurs d'ambiance,

• le module Harmony qui, raccordé à votre chaudière, permet d'obtenir deux zones de températures distinctes (pour utilisation mixte plancher chauffant/radiateurs).
• ’hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr

Homologation :

Les Thema C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.

Sommaire

Instructions d'utilisation 2. Présentation 3.

Utilisateurs

La garantie 4-5 L'entretien 6 La régulation de votre installation 6-7 Les questions que vous vous posez 8-9

Installlateurs

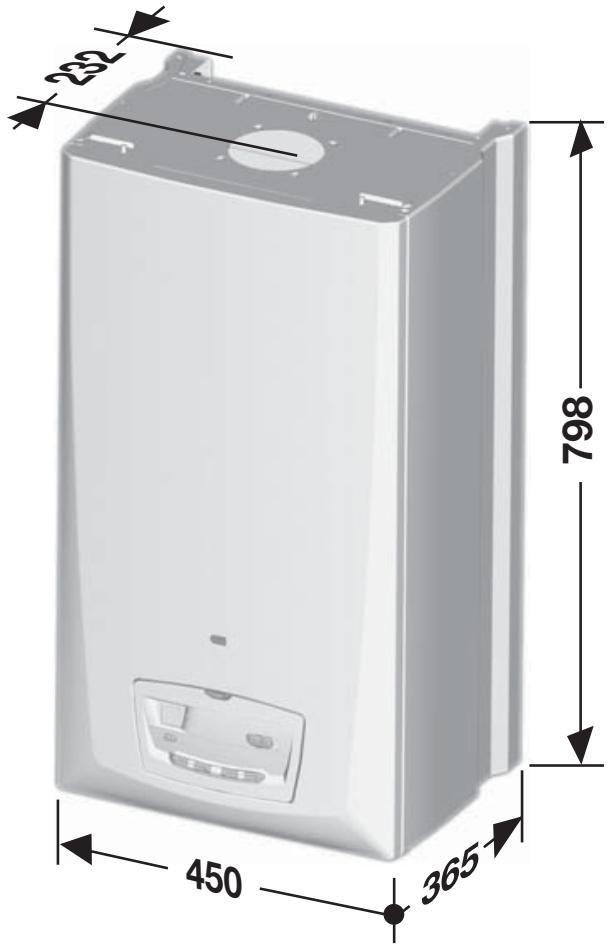

• Conditions d'installation 10 Dimensions 11
• Caractéristiques techniques 12 - 15

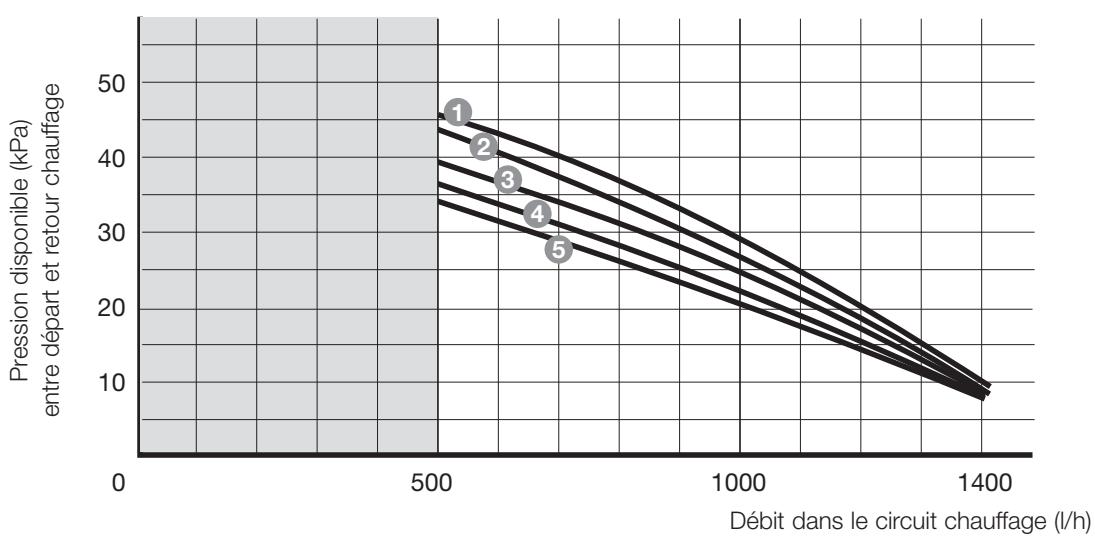

• Conception du circuit chauffage 16
• Conception du circuit sanitaire 17

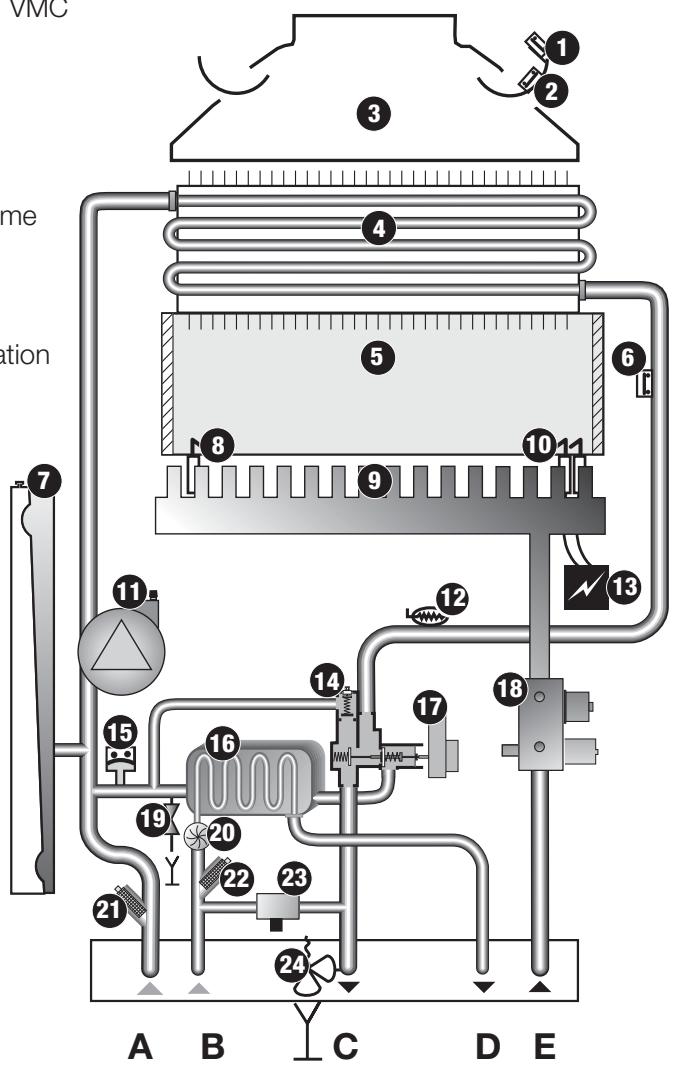

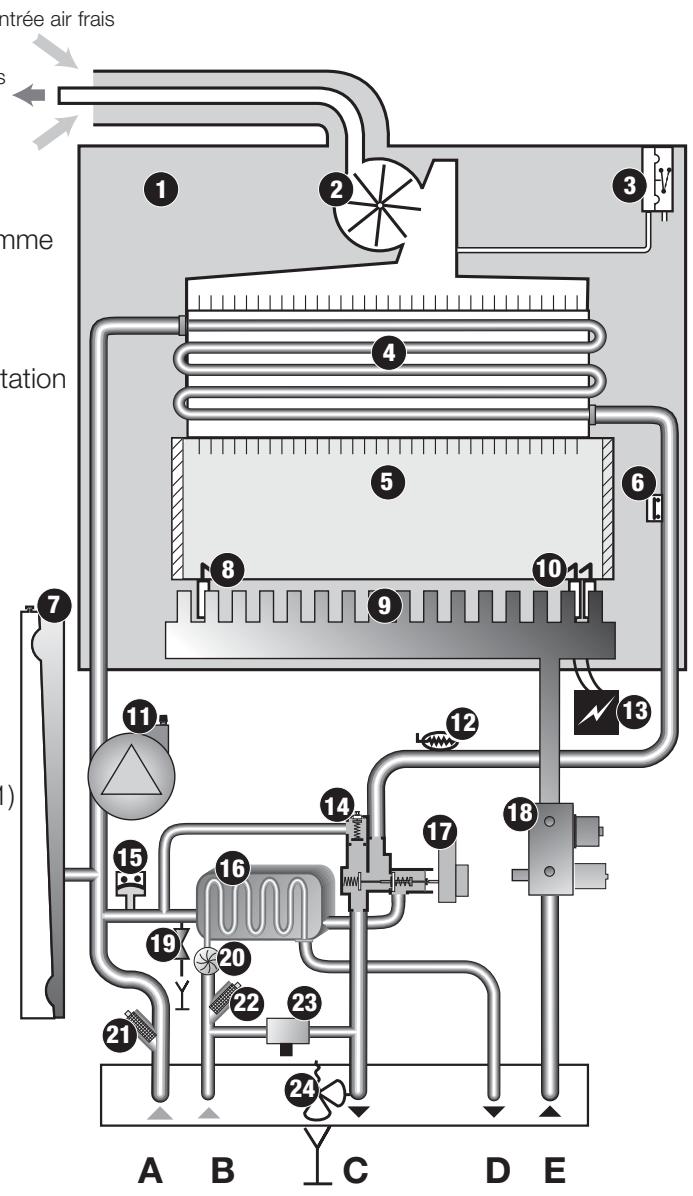

• Circuit hydraulique 18 - 19

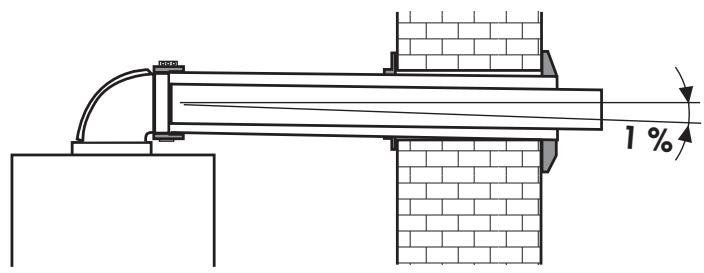

• Emplacement de la chaudière 20 - 21 Évacuation des gaz brûlés Thème C 22 Sorties ventouse 22-26
• Pose des canalisations 27
• Mise en place de la chaudière 28 Raccordement électrique 28 - 29
• Mise en fonctionnement 30 - 31

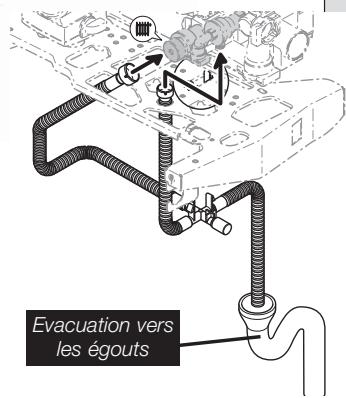

• Réglages 32 - 34 Vidange 35 Changement de gaz 35

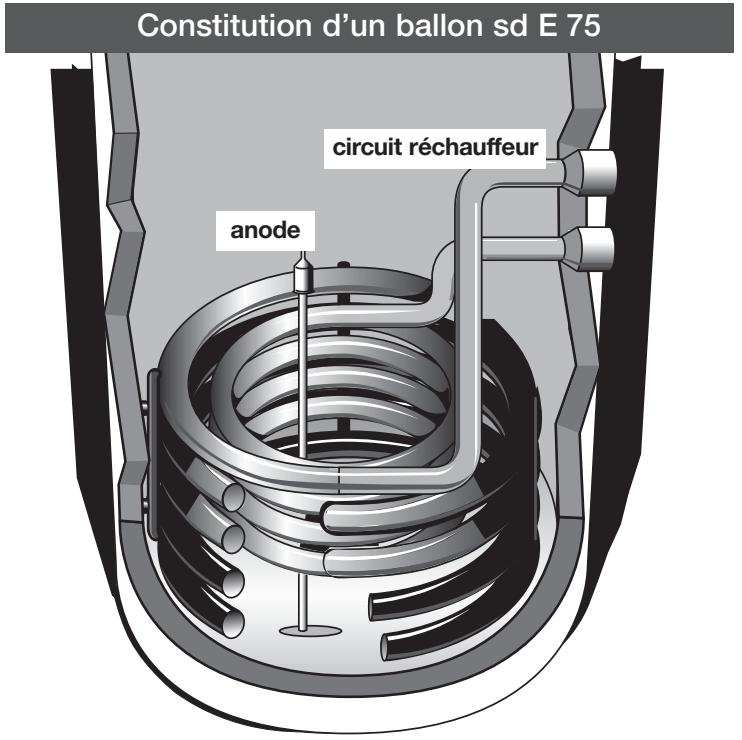

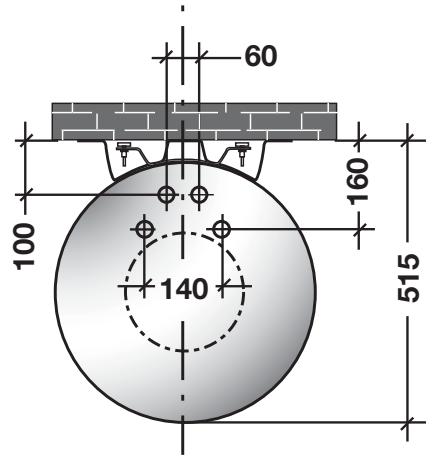

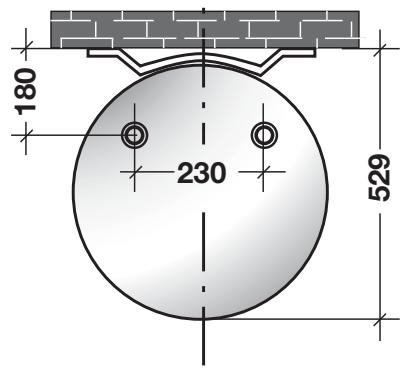

• Présentation et raccordements des ballons 38 - 39

Services apres-ventes

• Maintenance 40 - 43

• Sécurités de fonctionnement 44 - 45

Bienvenue aux utilisateurs

Merci d'avoir besoin Saunier Duval, premier constructeur français de chaudières murales au gaz.

La désignation exacte de votre appareil est inscrite sur la plaque signalétique placée à l'intérieur de la chaudière.

Pour une pleine satisfaction de vos besoins et éviter toute fausse manoeuvre, il est important de bien suivre les recommandations d'utilisation fournies dans la présente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l'accompagnent, à portée de main afin de pouvoir les consulter en cas de besoin.

L'installation de votre appareil doit être réalisée par un professionnel qualifié qui respecte les normes en vigueur.

La chaudière qui vous a été installée par un professionnel qualifié(1), à même de vérifier que toutes les contraintes techniques

liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux contrôles qualitatifs.

Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistent en des contrôles de fonctionnement de la chaudière et réglages spécifiques à l'installation sur laquelle elle est raccordée.

Saunier duval france

de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits (voir liste jointe à l'emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande de votre part.

Ces contrôles étant effectués, la S. T. A. transmettra à nos services la «demande de garantie».

Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer,

par courrier, votre carte de garantie.

Saunier Duval vous offre une garantie pièces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire ministérielle du 09/08/78).

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait

être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de déterioration de la chaudière résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une adaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières

figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les déteriorations constatives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau

(tels que par exemple, calcaire,entartrage,embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.

• les interventions effectuées par d'autres entreprises que celles spécialement qualifiées. Cette garantie pièces constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel

qualifié ayant réalisé l'installation de votre chaudière est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz :

Modulo 2

après réalisation d'une installation de gaz nouvelle ou déplacement de chaudière

Modulo 4

après remplacement d'une chaudière par une nouvelle.

L'entretien, ce que vous devez savoir

Un entretien régulier, par un professionnel qualifié, de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage.

central. Il permet d'allonger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un

CONTRAT D'ABONNEMENT comprenant, au minimum, selon la forme NF X 50-010, une visite annuelle au cours de laquelle seront effectués : • le nettoyage du corps de chauffe, du brûleur et de l'extracteur,

L'entretien, ce que vous devez savoir

• la vérification de la pompe,
• la vérification et le réglage des organes de régulation,
• la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière,
• la vérification des débits de gaz et réglage de la combustion avec analyse des fumées.

Ce contrat inclut également la main-d'œuvre pour cette visite annuelle ainsi qu’un dépannage eventuel sous certaines conditions mentionnées dans le contrat.

Choisir son entreprise de Service Après-Vente Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.

La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel chez vous et régulièrement formé au dépannage de nos produits.

Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre

assurance. On entend par ramonage, le nettoyage par action mécanique directe de la paroi intérieure du conduit de fumée afin d'en éliminer les dépôts sur toute sa longueur.

Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéressé, attestera notamment de la vacuité du conduit.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

La régulation, source d'économie

Votre Thema est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre

installateur qui saura, en adaptant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoins.

Réglage de la température en sanitaire (sauf modulo AS)

1 - Les boutons + et - du côté vous permettent de faire varier la température de l'eau chaude entre 38°C et 65°C en fonction de vos besoins.

NB: Une première impulsion permet d'afficher la valeur sélectionnée précédemment.

Réglage de la température dans le circuit chauffage :

2 - Les boutons + et - permettent de faire varier la température de l'eau dans le circuit chauffage entre le mini (38^) et le maxi prévu par votre installateur. Vous aurez recours à ce réglage lorsque l'installation ne compte pas de thermostat d'ambiance ou lorsque l'on souhaite que les radiateurs ne présentent pas de parois trop chaudes.

NB: Une première impulsion permet d'afficher la valeur sélectionnée précédemment.

Pour offrir encore plus de confort et d'économie, Saunier Duval a conçu une gamme de thermostats et de programmeurs d'ambiance disponibles en option.

Plus de comportements

parce qu'ils sont capables de régler précisément la température intérieure du logement.

Plus d'économies

(jusqu'à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.

Programmateurs d'ambiance de la gamme exacontrol

Existent en plusieurs

versions:

• Programmateur journalier (piles ou 230V).

- Programmateur hebdomadaire (piles). - Programmateur hebdomadaire sans fil (piles).

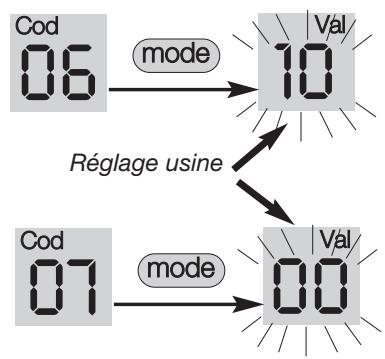

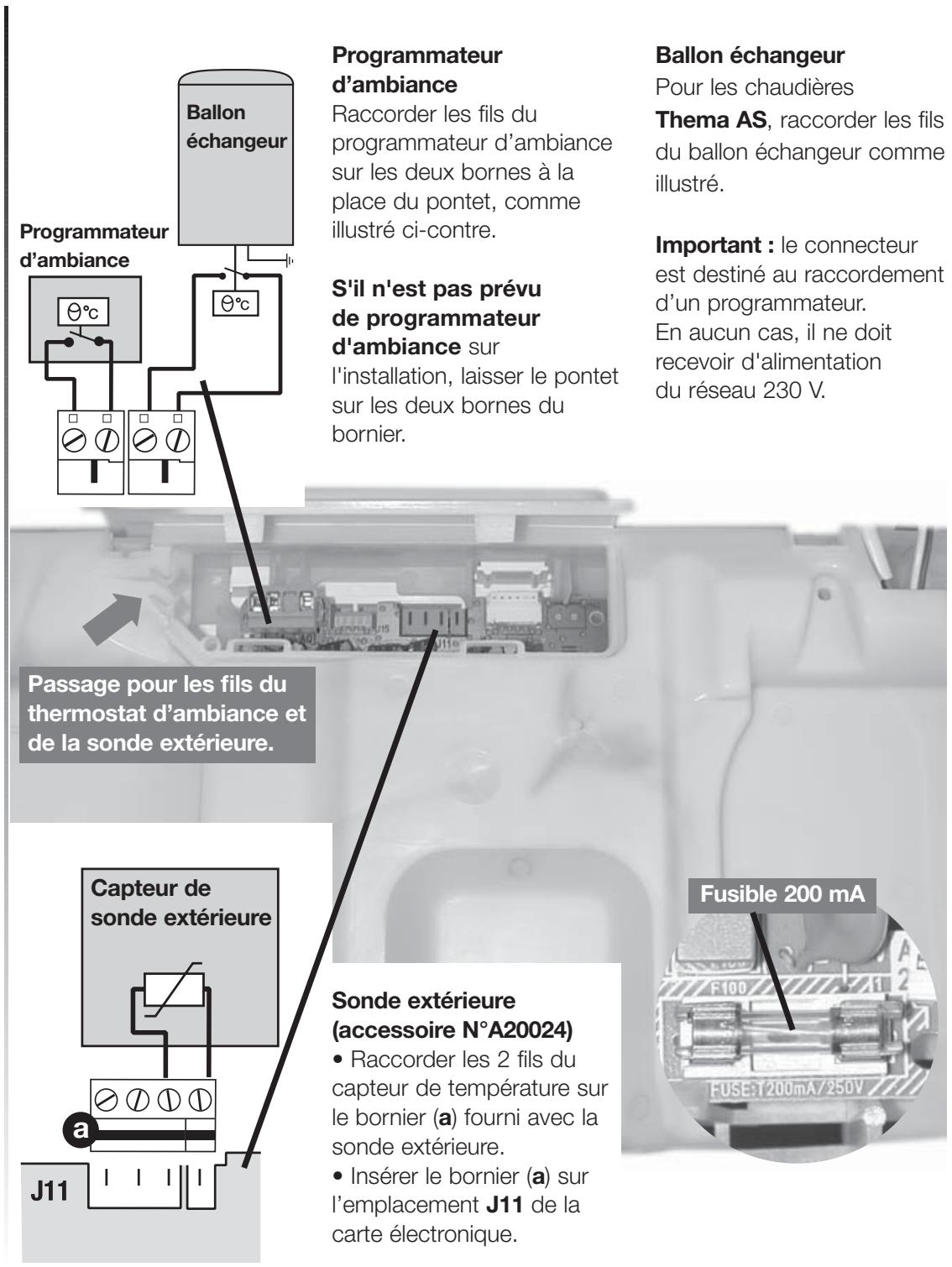

Saunier duval propose également en accessoire une sonde extérieure

dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.

Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr

Les questions que vous vous posez....

Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude!

Effectivement, la température de l'eau est liée au débit d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité à la rechauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Depuis que j'ai installé un programmateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi!

C'est tout l'intérêt du programmateur d'ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi, le soleil extérieur suffit à maintenir votre habitation à la température souhaitée.

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid !

Cette opération est interdite, les aérations basses et hautes sont indispensables à l'aération du local! Les obstruer empêcherait la

bonne évacuation des gaz brûlés et pourrait entraîner une mise en danger par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet !

Quelles que soient les performances de votre chaudière, l'arrivée d'eau chaude est tributaire de la quantité d'eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l'arrivée de l'eau chaude vous paraîtront parfois un peu longues!

J'entends des bruits d'eau dans les radiateurs.

Il y a peut-être de l'air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie

persiste, faire appel à votre Service Après Vente.

Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent !

La chaudière s'est mise en sécurité parce qu'elle a détecté un manque d'eau dans l'installation. Il faut alors remettre de l'eau en ouvrant le robinet placé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars sur l'indicateur.

Si le remplissage a eu être renouvelé trop souvent, il pourrait eventuellement s'agir d'une fuite dans votre installation.

Dans ce cas, faites appel à votre Service Après-Vente afin qu’il effectue un contrôle de la chaudière.

Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?

En cas d'absence de quelques jours, baissez simplement la température de consigne sur votre thermostat d'ambiance. Choisissez une température qui vous permettra de retrouver rapidement une température confortable à votre retour.

Notez que, comme précisé sur la page précédente, un programmateur d'ambiance vous permet de sélectionner idéalement les jours, les plages horaires et les températures de chauffe.

Si votre installation ne comporte pas de thermostat d'ambiance, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière.

Dans les habitations inoccupées sur de longues périodes, il est préférible de vidanger l'installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.

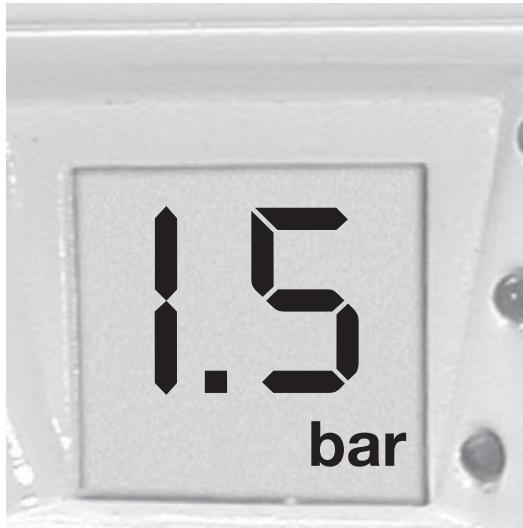

Comment puis-je vérifier la pression du circuit chauffage quand c'est la température qui s'affiche ?

Lorsque la chaudière est en demande chauffage, c'est effectivement la température du circuit qui s'affiche. Pour vérifier la pression,

Il suffit de passer la chaudière en mode eau chaude seule () ce qui interrompra la demande chauffage et entraînera l'affichage de la pression. Revenir ensuite en position chauffage.

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• fiés situées à l'intérieur des BATIMENTS d'habitation et de leurs dépendances.
• Norme DTU P 45-204
• Installations de gaz (anciennement DTU N° 61-1)
• Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne:
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment: - Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

a) Prescriptions générales Pour tous les appareils: - Articles GZ Installations aux gaz combustibles et hydrocarbures liquifiés. Ensuite, suivant l'usage: - Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve, ou déplacement de chaudière.
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

La chaudière est livrée en deux colis séparés:

• la chaudiere,
• la plaque de raccordement et la barrette de fixation.

Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l'installation.

Nota: Le châssis est conçu pour permettre le passage des canalisations montantes derrière la chaudière.

Cela facilite le remplacement de votre ancienne chaudière.

Thema

Poids net (kg)

Poids brut (kg)

C 25 E

CAS16E/25E

F 25 E*

F AS 25 E

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Chauffage

Puisance utile en chauffage (P) ajustable de... (kW) à... (kW)
Débit calorifique minimal (Q)	(kW)
Débit calorifique maximal (Q)	(kW)
Rendement sur P.C.I.	(%)
Température liépart chauffage maxi.	(°C)
Température liépart chauffage mini.	(°C)
Vase d'expansion circuit chauffage, capacité utile	(l)
Capacité maxi. de l'installation à 75°C	(l)
Soupape, pression maxi de service (PMS)	(bar)

C25E(V)	F25E*	C AS16 E(V)	C AS25 E(V)	F AS25 E
8,4	8,9	8,4	8,4	8,9
24,6	24,6	16,5	24,6	24,6
9,9	10,6	10,1	9,9	10,6
26,8	26,5	18,7	26,8	26,5
91,5	93	88	91,5	93
87	87	87	87	87
38	38	38	38	38
6,5	6,5	6,5	6,5	6,5
125	125	125	125	125
3,0	3,0	3,0	3,0	3,0

Sanitaire

Puisance en eau chaude (P)auto. variable de... (kW)
	à... (kW)
Débit calorifique minimal (Q)	(kW)
Débit calorifique maximal (Q)	(kW)
Température eau chaude maxi.	(°C)
Débit seul de fonctionnement en sanitaire	(l/min.)
Débit spécifique (pour un ΔT de 30°C)	(l/min.)
Pression d'alimentation mini.	(bar)
Pression d'alimentation maxi. (PMW)	(bar)

C25E(V)	F25E*	C AS16 E(V)	C AS25 E(V)	F AS25 E
8,4	8,9	-	-	-
24,6	24,6	-	-	-
9,9	10,6	-	-	-
26,8	26,5	-	-	-
65	65	-	-	-
1,7	1,7	-	-	-
12	12	-	-	-
0,5	0,5	-	-	-
10	10	-	-	-

Combustion (G20 à QN)

Évacuation des gaz brûlés	par conduit Ø (mm)
	par tube ventouse Ø (mm)
Entrée air frais	par tube ventouse Ø (mm)
Débit d'air neuf (1013 mbar - 0°C)	(m3/h)
Débit d'extraction (modèles V -1013 mbar - 20°C)	(m3/h)
Débit d'évacuation des gaz brûlés	(g/s)
Température fumée	(°C)
Valeur des produits de la combustion (mesurée au début calorifique nominal et avec le gaz de referencia G20, en chauffage)	CO (ppm)
	CO2 à QN (%)
	NOx pondéré (0% - 02) (ppm)

C25E(V)	F25E*	C AS16 E(V)	C AS25 E(V)	F AS25 E
125	-	111	125	-
-	60/80	-	-	60/80
-	100/125	-	-	100/125
54,5	35,3	46,6	54,5	35,3
106	/	71	106	/
19,6	13,6	16,9	19,6	13,6
111	130	117	111	130
33	79	16	33	79
5,3	7,9	4,2	5,3	7,9
83	75	85	83	75

Électricité

Tension d'alimentation	(V)
Intensité	(A)
Puisance maxi. absorbée	(W)
Protection électrique

C25E(V)	F25E*	C AS16 E(V)	C AS25 E(V)	F AS25 E
230	230	230	230	230
0,46	0,70	0,46	0,46	0,70
105	160	105	105	160
IPX4D	IPX4D	IPX4D	IPX4D	IPX4D

• Toutes les caractéristiques sont également applicables à la chaudière Thema F 25 E S. AR

Catégorie gaz

C25E(V)

F25E*

CAS16E(V)

CAS25E(V)

FAS25E

112E+3+

112E+3+

112E+3+

112E+3+

112E+3+

Gaz naturel (g 20) - (réf. 15°c - 1013 mbar)

injecteur brûleur

(mm)

∅ diaphragme

(mm)

Pression d'alimentation

(mbar)

Pression au brûleur maximale.

(mbar)

Pression au brûleur minimale.

(mbar)

Débit à puissance maximale.

(^3 /)

Débit à puissance minimale.

(^3 /)

C25E(V)

F25E*

CAS16E(V)

CAS25E(V)

1,20

1,20

1,20

1,20

5,8

5,8

4,1

5,8

12,4

12,4

6,27

12,4

2,1

2,1

2,16

2,1

2,84

2,80

1,98

2,84

1,05

1,12

1,07

1,05

FAS25E 1,20 5,8 20 12,4 2,1 2,80 1,12

Gaz naturel (G 25)

injecteur brûleur

(mm) (mm) (mbar) (mbar) (mbar) (m³/h) (m³/h)

C25E(V)

1,20 5,8 25 15,6 2,6 3,02 1,11

F25E*

1,20 5,8 25 15,6 2,6 2,98 1,19

CAS16B 1,20 4,1 25 7,84 2,75 2,10 1,14

CAS25E(V) 1,20 1,20 5,8 25 15.6 2,6 3,02 1,11

FAS25E 1,20 5,8 25 15.6 2,6 2,98 1,19

Butane (G 30)

injecteur brûleur

(mm) (mm) (mbar) (mbar) (mbar) (kg/h) (kg/h)

C25E(V)

0,73 5,35 29 24,3 3,5 2,11 0,78

F25E* 0,73 5,35 29 23,9 4,1 2,09 0,83

CAS16B 0,73 2,98 29 12,2 3,82 1,47 0,80

CAS25E(V)

0,73 5,35 29 24,3 3,5 2,11 0,78

FAS25E 0,73 5,35 29 23,9 4,1 2,09 0,83

Propane (G 31)

injecteur brûleur

(mm) (mm) (mbar) (mbar) (mbar) (kg/h) (kg/h)

C25E(V)

0,73 5,35 37 30,8 4.3 2,08 0,77

0,73 5,35 37 30,5 5.5 2,05 0,82

CAS16B

0,73 2,98 37 15,5 5 1,45 0,78

CAS25E(V)

0,73 5,35 37 30,8 4.3 2,08 0,77

FAS25E

0,73 5,35 37 30,5 5.5 2,05 0,82

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Caractéristiques techniques

Courbes débit/pression : Vitesse 1

Important :

Les chaudières Thema s'inscrivent dans la catégorie "chaudière basse température" suivant le classement de la Réglementation Thermique.

Seules les performances publiées sur le site internet www.rt2000-chauffage.org correspondant à la première actualisation des valeurs officielles de performances dans le cadre de la RT 2000.

Courbes débit/pression : vitesse 2

1 By-pass fermé • Ouvert 1/4 tour 3 Ouvert 1/2 tour 4 Ouvert 1 tour 5 Ouvert 2 tours

L'interrupteur de pompe est placé en usine sur la position II.

Si c'est l'installation nécessaire, sélectionner la vitesse I à l'aide du sélecteur situé sur la pompe.

Les chaudières

Les Thema peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant...

Les surfaces de chauffe

peuvent être constituées de radiateurs, de convecteurs ou d'acrothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

Les sections des

Les canalisations seront déterminées en utilisant la courbe début/pression page

1. Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le

débit minimal est de 500 l/h.

Le traçé des tuyauteries

sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total

Le volume d'eau admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maximal de 125 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maximale de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée.

Prévoir un robinet

de vidange au point le plus bas de l'installation.

Pour les chaudières

chauffage seul, prévoir

un dispositif de remplissage du circuit chauffage central en conformité avec les prescriptions du Règlement Sanitaire Départemental (emploi d'un disjoncteur).

Dans le cas d'utilisation de robinets

thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.

Le circuit de distribution

sera réalisé de manière

les pertes de charge :

limiter le nombre de coudes,

utiliser des robinetteries

à forte section de passage afin de permettre un débit suffisant.

La chaudière peut fonctionner avec une pression d'alimentation

minimale de 0,5 bar

mais avec un faible débit.

Un meilleur comportement

d'utilisation sera obtenu

d'alimentation.

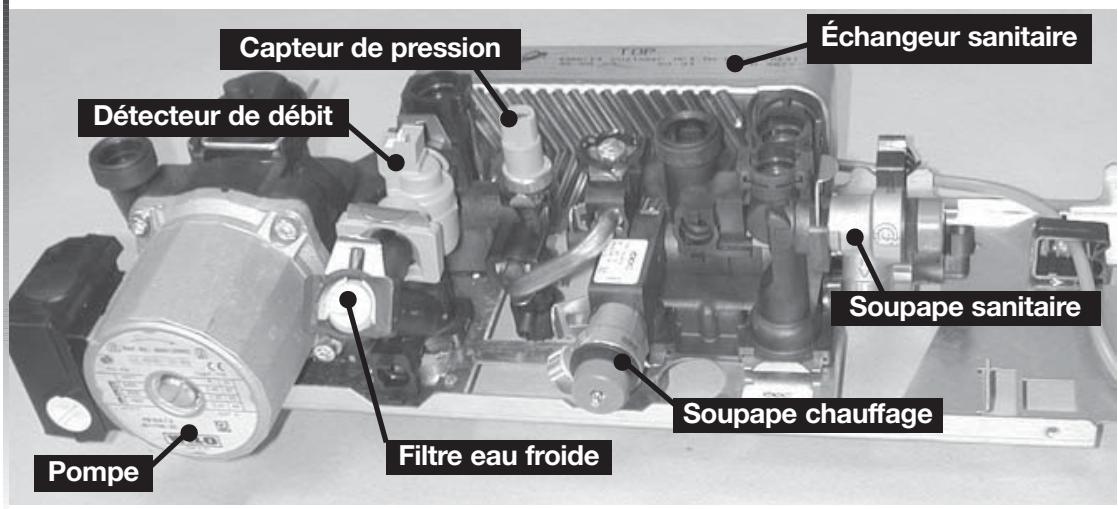

Circuit hydraulique

1 - Sécurité basse température sur les refoulements de cheminée (sauf pour Thema C AS 16 E).

2 - Sécurité haute température sur les refoulements de cheminée ou VMC

3 - Coupe tirage

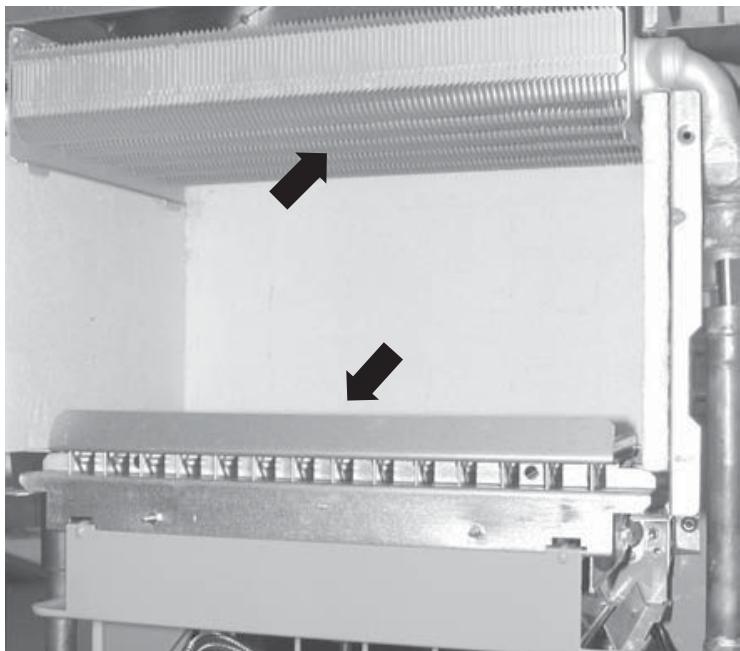

4 - Échangeur chauffage

5 - Chambre de combustion

6 - Sécurité de surchauffe

7 - Vase d'expansion

8 - Électrode de contrôle de flamme

9 - Brûleur

10 - Électrodes d'allumage

11 - Circulateur

12 - Capteur de régulation et limitation de température chauffage

13 - Allumeur électronique

14 - By-pass

15 - Capteur de pression d'eau de chauffage

16 - Échangeur sanitaire (1)

17 - Vanne trois voies (1)

18 - Mécanisme gaz

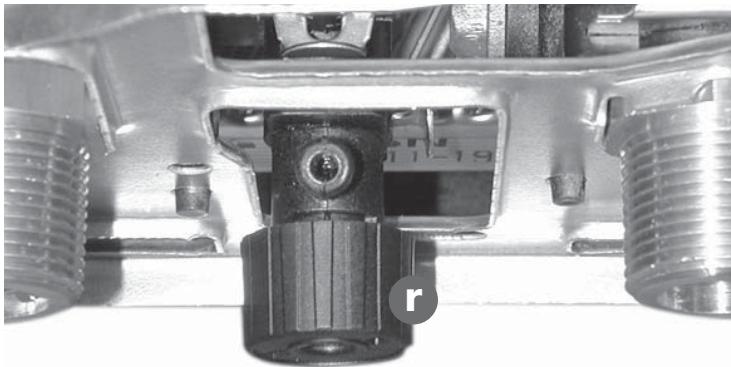

19 - Robinet de vidange

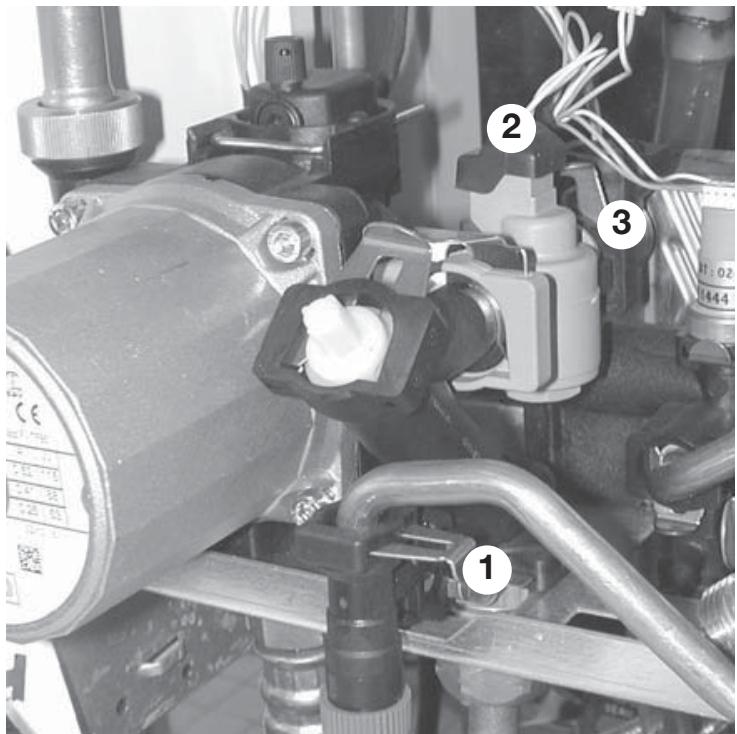

20 - Détecor de début (1)

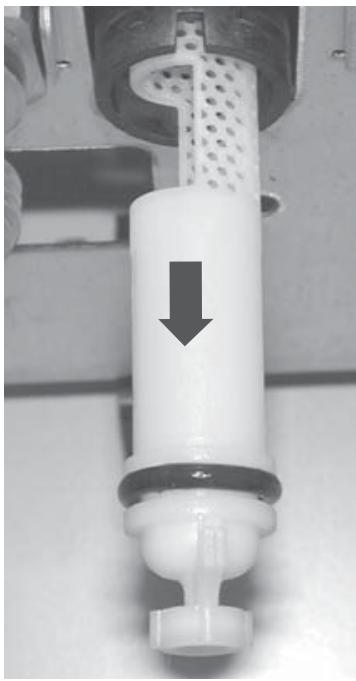

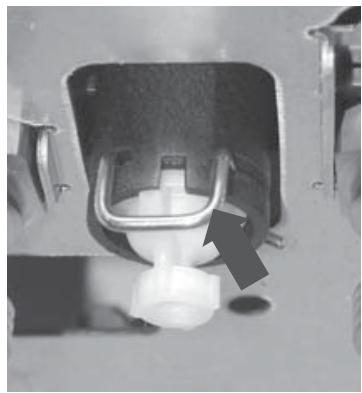

21 - Filtre sur circuit chauffage

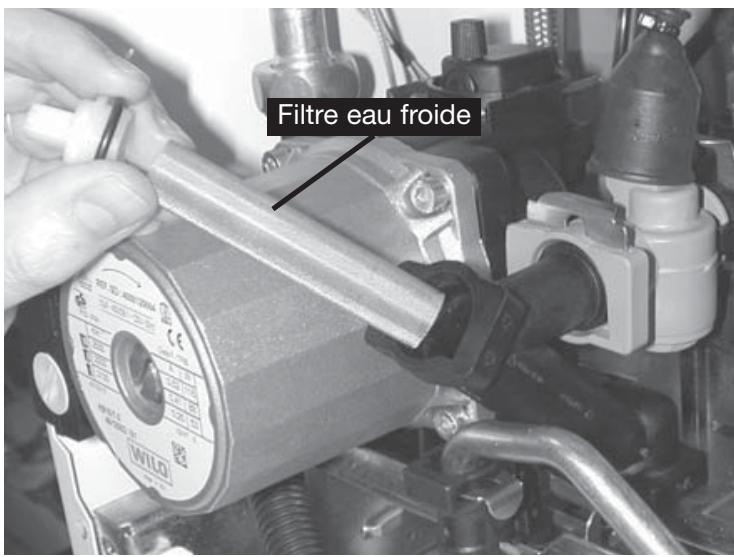

22 - Filtre sur arrivée eau froide (1)

23 - Groupe de remplissage (1)

24 - Soupape de sécurité à 3 bars

A - Retour chauffage B - Arrivée eau froide (1) C - Départ chauffage D - Départ eau chaude (1) E - Arrivée gaz

(1) Sauf modèles AS

1 - Chambre étanche 2 - Extracteur 3 - Pressostat 4 - Échangeur chauffage 5 - Chambre de combustion 6 - Sécurité de surchauffe 7 - Vase d'expansion 8 - Électrode de contrôle de flamme 9 - Brûleur 10 - Électrodes d'allumage 11 - Circulateur 12 - Capteur de régulation et limitation de température chauffage 13 - Allumeur électronique 14 - By-pass 15 - Capteur de pression d'eau de chauffage 16 - Échangeur sanitaire (1) 17 - Vanne trois voies (1) 18 - Mécanisme gaz 19 - Robinet de vidange 20 - Détecteur de début (1) 21 - Filtre sur circuit chauffage 22 - Filtre sur arrivée eau froide (1) 23 - Groupe de remplissage (1) 24 - Soupape de sécurité à 3 bars

A - Retour chauffage B - Arrivée eau froide (1) C - Départ chauffage D - Départ eau chaude (1) E - Arrivée gaz

(1) Sauf modèles AS

Déterminer la position de la chaudière en ayant soin:

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).

Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol,

• De ne pas fixer la chaudière sur une cloison légère,
• De ne pas placer la chaudière au-dessus d'un appareil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée

de poussières abondantes (pour chaudière de type C).

• D'éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.

Rappel : en aucun cas les ventilations hautes et basses du local ne doivent être obstruées.

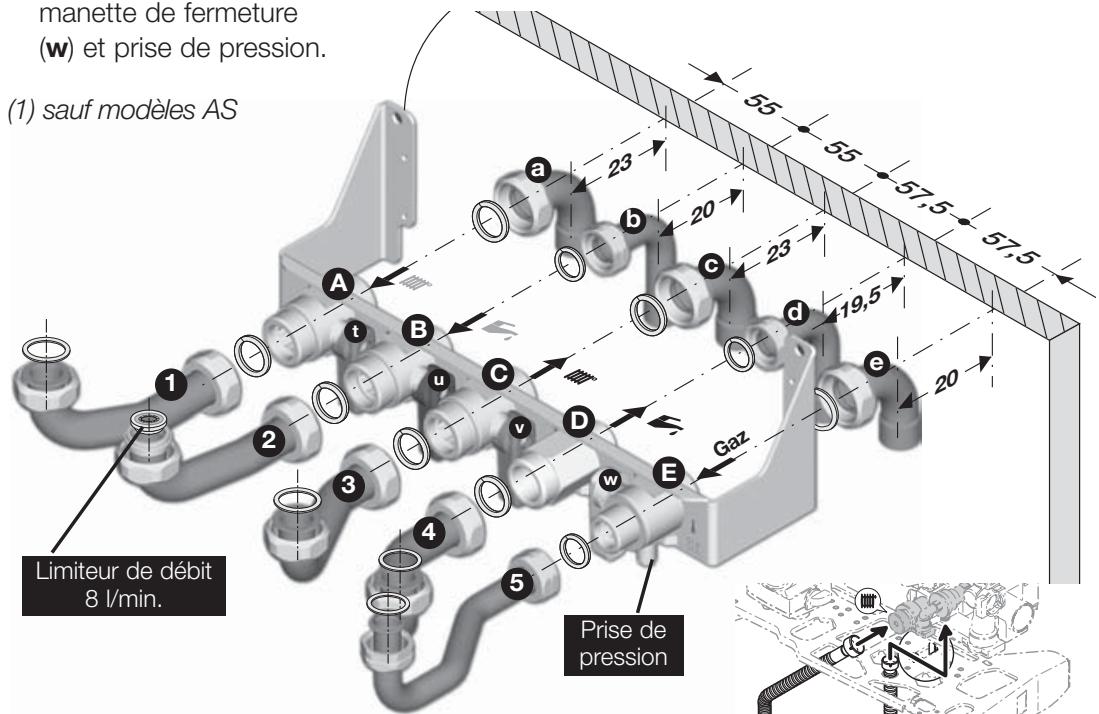

L'applique de raccordement sert de gabarit de montage.

Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

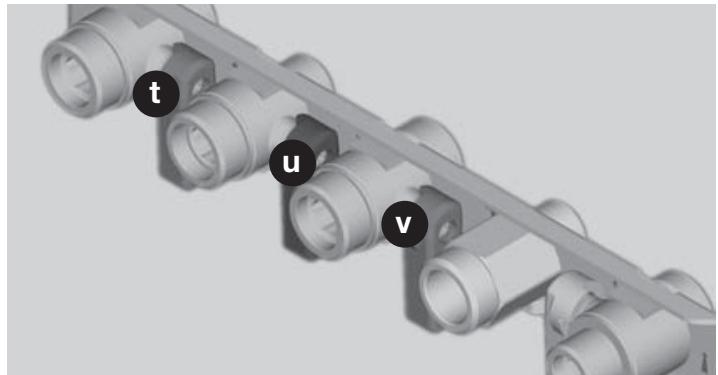

Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au dessin déssiné sur le gabarit.

Utilisez le kit de remplissage fourni par Saunier Duval. Il vous permettra de réaliser facilement les tests d'étanchéité de votre installation.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

* Ø 125 mm pour une ventouse Ø 80/125 mm

Installateurs

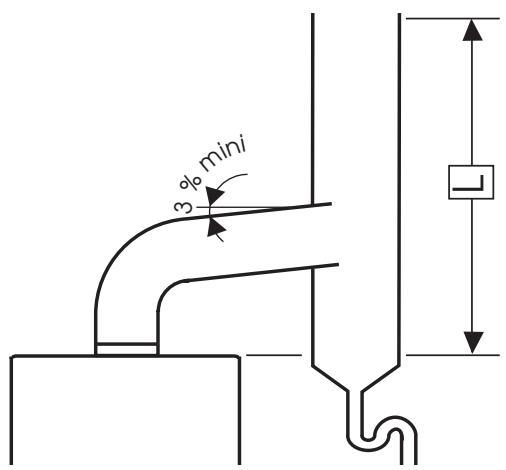

• Le conduit d'évacuation doit être réalisé de façon à ce que, en aucun cas, l'eau de condensation pouvant provenir du conduit ne puisse ruisser dans la chaudière.
• La partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3 % vers le haut, sauf si cette partie mesure moins de 1 mètre.
• La hauteur L doit être de 1,6 m au minimum.
• La base du conduit doit être munie d'un téléaccordement comptant un filtre visible.

Pour les modèles v

(raccordés sur Ventilation Mécanique Contrôlée):

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle

des produits de combustion ainsi qu'à leur température d'environ 150°C

• respecter le diamètre de la buse d'évacuation et d'extraction.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. Pour cela :

Obturer la buse d'évacuation de la chaudière, - Positionner la chaudière en mode de fonctionnement nuisance maximale en accédant au menu code 08, valeur 02 comme indiqué

• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

Sorties ventouse thema f

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval.

En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations.

supplémentaires sur les autres possibilités et les accessoires associés.

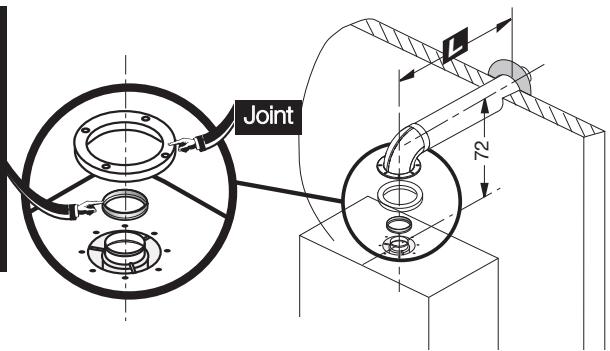

Système ventouse concentrique horizontale 60/100 mm ou 80/125 mm (installation de type C12)

Perte de charge maximale: 60 Pa. Cette valeur maximale est atteinte avec un coude et une longueur de ventouse (L) de :

• 4 m (Ø 60/100 mm),
• 11 m (Ø 80/125 mm).

Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite d'un mètre.

Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur (L) est inférieure ou égale à 0,4 m (Ø 60/100 mm) ou 2 m (Ø 80/125 mm).

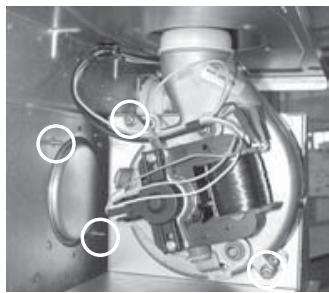

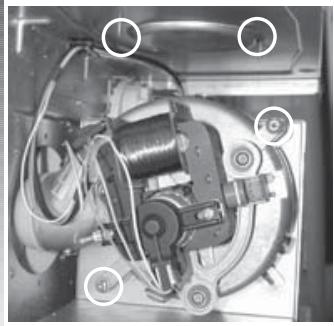

Transformation d'une sortie arrêtée en sortie supérieure

Retirer les deux vis de maintien de l'extracteur et de l'obturator supérieur.

La sortie ventouse de votre chaudière Thema F25ES A. R. peut être modifiée

Retirer le volet placé derrière l'extracteur, il ne doit pas être utilisé pour la sortie supérieure.

par rotation de l'extracteur. Procéder comme suit :

3 Mettre en place l'extracteur en position sortie supérieure et l'obturateur sur l'arrière à l'aide des mêmes vis.

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A - Sous une fenêtre 600 B - Sous une bouche d'aération 600 C - Sous une gouttière 300 D - Sous un balcon 300 E - D'une fenêtre adjacente 400 F - D'une bouche d'aération adjacente 600 G - De tubes d'évacuation verticaux ou horizontaux 600 H - D'un angle de l'édifice 300

I - D'une entrée de l'édifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600

Les tuyaux de ventouse doivent avoir une pente d'environ 1 % vers l'extérieur afin d'évacuer de possibles condensations.

Système ventouse double flux 2 x Ø 80 mm (installation de type C52) Perte de charge maximale: 60 Pa.

Cette valeur maximale est atteinte avec deux coudes, le séparateur double flux et une longueur de conduits (L1+L2) de 30 m.

Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite d'un mètre.

NB: Les conduits de fumées de type double flux installés sur les appareils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext"

Ventouse verticale

0 60/100 mm

ou 080/125 mm

installation de type C32) Perte de charge maximale : 60 Pa.

de :

-5m (0 60/100mm) - 12 m (0 80/125 mm)

Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

que la longueur (L1+L2) est inférieure à 4 m.

) est inférieure à 1,5 m (Ø 60/100 mm) ou 3 m (Ø 80/125 mm)

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Conduit collectif

pour chaudières étanches

installation de type C42)

Perte de charge maximale:

60 Pa.

Cette valeur maximale

est atteinte avec

une longueur horizontalement

de 4 metres.

Tout coude supplémentaire

réduit cette longueur de 1 m.

Les liaisons au conduit

seront réalisées

Le diaphragme fourni dans

le sachet de joint doit être

mis en place sur la sortie

fumée lors que la

longueur ventouse est

inférieure ou égale à 0,4 m.

qui vous renseignera

sur les différentes possibilités

de raccordement

aux conduits collectifs.

La plaque de raccordement est équipée de :

A - retour chauffage avec manette d'isolement (t). B - arrivée eau froide (1) avec manette d'isolement (u). C - départ chauffage avec manette d'isolement (v). D - départ eau chaude sanitaire (1). E - arrivée gaz avec manette de fermeture (w) et prise de pression.

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l'installation :

a-c: Tubulures chauffage Ecrou 20×27 (3/4" gaz) avec douille coude à souder pour tube cuivre 16×18mm

B - d : tubulures sanitaires (1)

Écrou 15 x 21 (1/2" gaz) avec douille coulée à souder pour tube cuivre 14 x 16 mm.

Étubilure "gaz

Écrou 20 × 27 (3/4" gaz) avec douille couédée à souder pour tube cuivre 16 x18 mm.

Important

• N'utiliser que les joints d'origine fournis avec l'appareil.
• Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

Raccordements :

• Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en correspondance avec les numéros inscrits sur les tubulures et la plaque de raccordement.
• Raccorder la soupape de sécurité chauffage et le disjoncteur à un circuit d'évacuation vers les égouts en utilisant les flexibles fournis avec la chaudière.

Mise en place de la chaudière

Rappel: la mise en place de la chaudière doit être réalisée exclusivement par un professionnel qualifié.

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations

à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière,

ce qui en perturberait le fonctionnement.

NB : Un produit solvant risque d'endommager le circuit.

Pose

• Engager les pattes supérieures de la chaudière sur la barrette de retenue.
• Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
• Mettre en place les joints puis visser les différents raccords

entre la chaudière et la plaque de raccordement.

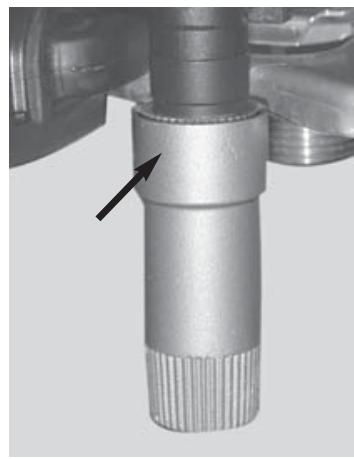

• Ne pas oublier d'emboiter la rallonge bleue sur le robinet de remplissage comme illustré ci-dessous.

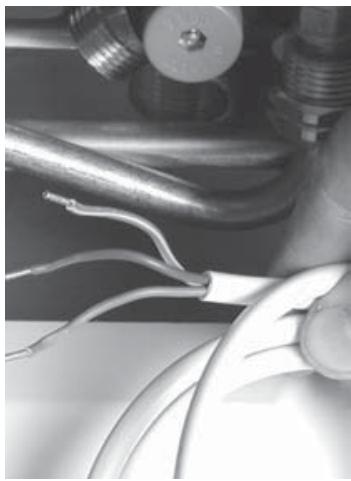

Alimentation 230 v

Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre.

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.

Attention: le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un Service Après Vente/agréé Saunier Duval sous la référence S1008600.

Alimentation gaz

• Ouvrir le robinet du compteur.
• Vérifier l'étanchéité du raccordement gaz.
• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique - S'assurer que la chaudière est bien alimentée sous 230 V.

1 Pousser l'interrupteur vers la droite pour faire apparaître I.

2 Ouvrir les manettes d'isolement (t), (u) et

(v) : elles doivent être dans le sens d'écoulement.

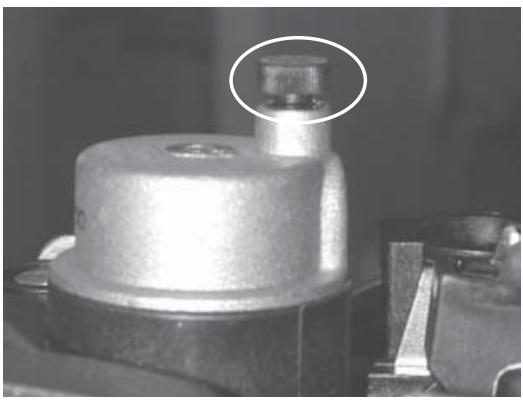

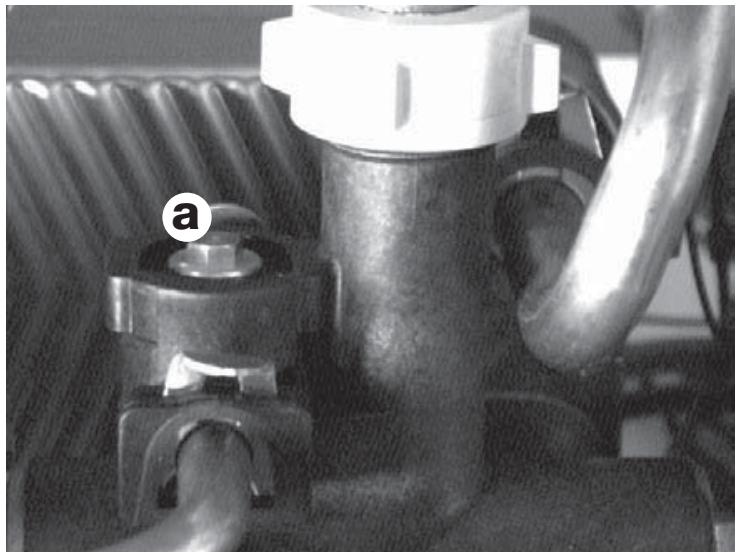

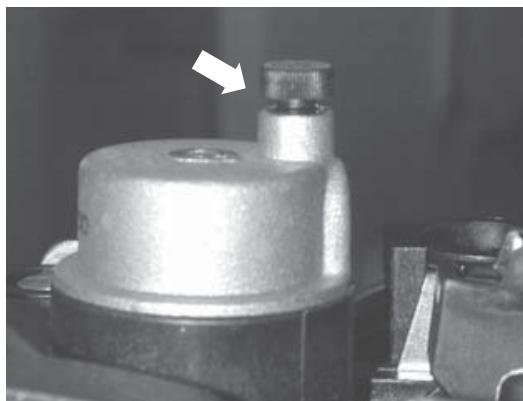

3 Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

4 Ouvrir le robinet de remplissage situé sous la chaudière jusqu'à 2 bars sur l'indicateur de pression.

NB : pour les modèles AS, utiliser le robinet prévu sur l'installation.

5 Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.

Laisser le bouchon du purgeur de la pompe ouvert.

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1 et 2 bars, sinon reprendre le remplissage.

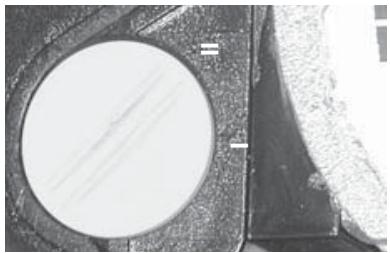

Réglage du débit du circuit chauffage

Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. La chaudière est livrée avec la vis du by-pass intégrée ouverte d'un 1/2 tour ; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 14).

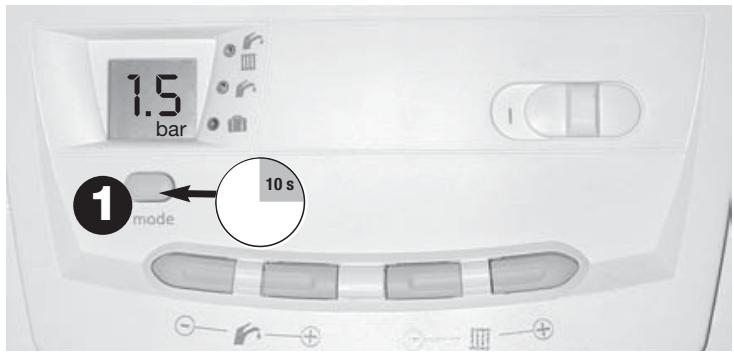

Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des s. a. v.)

Il permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.

L'appui pendant plus de 10 s sur le bouton "mode" permet d'accéder au menu de paramétrage. Lorsque "00" apparait, utiliser les touches + ou - jusqu'à atteindre "96" sur l'afficheur. Un nouvel appui sur "mode" fait apparaitre le premier menu paramétrable à savoir la puissance maximale en chauffage.

Note: L'afficheur revient à sa position normale au bout de 15 minutes sans manipulation ou après un nouvel appui de plus de 10 s sur le bouton "mode".

Menu 01 Adaptation de la puissance chauffage La puissance maximale de la chaudière en mode chauffage peut être réglée sur toute valeur comprise entre les puissances indiquées page 12.

Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout

en maintenant un rendement élevé.

• Lorsque le menu Cod 01 apparait sur l'afficheur, appuyez sur "mode" si vous souhaitez paramétrer ce menu.
• Déterminer ensuite la puissance souhaitée par appui sur les touches + ou -. Appuyer à nouveau sur "mode" pour valider la nouvelle valeur de puissance

choisie.

Appuyer sur la touche + pour passer au menu suivant.

Note : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Configuration aéraulique

Ce menu est sans effet pour ce type de chaudière.

Veillez à mettre en place le diaphragme sur la sortie fumée lorsque la longueur

des ventouses est inférieure aux valeurs indiquées pages 23 à 25.

Température minimale en chauffage

Cette valeur peut être choisie

entre 4 propositions en accédant au menu Cod 03 : 38^, 50^, 55^ ou 70^.

Maximale en chauffage

Cette valeur peut être

choisis entre 4 propositions en accédant au Cod 04: 50°C 73°C 80°C et 87°C.

Fonctionnement de pompe

Le menu Cod 05 propose 2 modes de fonctionnement de pompe :

01 - discontinu avec T. A. 02 - discontinu avec brûleur 03 - permanent

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Sonde extérieure

Le menu Cod 06 propose 16 pentes de régulation numérotées de 00 à 15 (voir graphique).

10, la température de chauffage est maximale pour une température extérieure de -5,5°C.

Sonde extérieure

Le point d'origine des pentes de régulation peut être

déplacer en variant le paramètre de -9 à 10.

• Les réglages sur les menus Cod 06 et 07 sont sans effet si l'installation ne compte pas de sonde extérieure.
• Le menu Cod 08 est réservé à l'usage des services Après-Ventes.

Température chauffage en °C

Forçage brûleur

Le menu Cod 08 propose 4 modes de fonctionnement du brûleur :

00 - fonctionnement normal 01 - forçage à P. mini. 02 - forçage à P. max. 03 - forçage à P. allumage.

Vidange

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit de chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

Vidange du circuit sanitaire

• Fermer le robinet du compteur d'eau.
• Ouvrir un ou plusieurs robinets.

Vidange de la chaudière seule

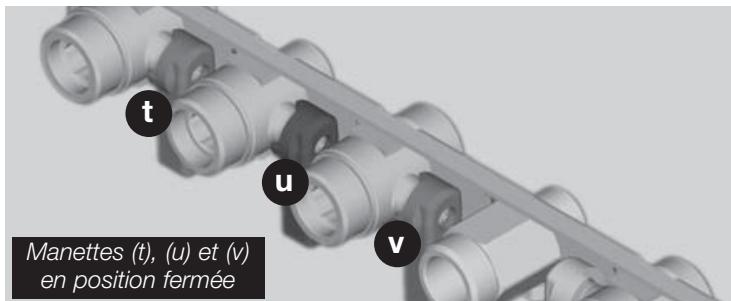

• Fermer les manettes d'isolement (t) (u) et (v) (voir illustration ci-dessus).

Ouvrir le robinet de vidange (r) de la chaudière. - Ouvrir un ou plusieurs robinets deuisage d'eau chaude.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière ; ceci sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'une rampe et d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Raccordement d'un gallon

Votre chaudière Thema AS a été conçue pour être raccordée facilement à un gallon échangeur de la

gamme Saunier Duval ECC. Les deux raccords coudés (1a et 1b), livrés avec la chaudière, se montent à

l'arrière de la plaque support (3) comme illustré sur la photo ci-dessous.

1 - raccords coudés 3/4" départ (1a) et retour (1b) eau de rechauffage 2 - plaque support

Douille soudée sur le circuit départ ballon de l'installation

Retour balloon

Caracteristiques des ballons

Les ballons échangeurs Saunier Duval ECC France, associés à une chaudière Thema AS, apportent un comportement supplémentaire dans la fourniture de l'eau chaude.

• Les ballons sd E 75, sd E 100 et sd E 150 intègrent un échangeur acier à double spires et une anode en magnésium (voir ci-contre).
• Les ballons sd E 80 et sd E 120 sont composés d'une cuve et d'un échangeur à spires en cuivre.

Tous ces ballons sont disponibles en différentes capacités pour s'adapter parfaitement aux besoins de l'installation.

Nota : la mise en place du ballon, ses raccordements hydrauliques et électriques seront facilement réalisés en suivant précisément les indications portées dans la notice du ballon.

Installateurs

(informations à l'usage exclusif des professionnels qualifiés)

Dimensions des ballons

1 - Retour eau de réchauffage

3 - Départ eau chaude

2 - Entrée eau de réchauffage

4 - Entrée eau froide

SD E 75 - SD E 100 - SD E 150 - SD E 80 - SD E 120

Caracteristiques des ballons

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Capacité	(litres)	75	100	150	80	120
∅	(mm)	505	505	505	485	485
A	(mm)	775	908	1241	858	1158
B	(mm)	158	301	444	105	105
C	(mm)	320	320	500	570	870

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Débit spécifique	(l/min.)	10,7	12,1	18,1	16,8	19,4
Pression maxi.
d'alimentation	(bar)	5,25	5,25	5,25	5,25	5,25
Pression maxi.
de service	(bar)	7	7	7	7	7
Temps de chauffe
(de 10°C à 60°C)	(min)	35	51	33	16	22
Raccords		3/4"	3/4"	3/4"	3/4"	3/4"

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Alimentation	(V/Hz)	230/50	230/50	230/50	230/50	230/50
Poids net à vide	(kg)	42	49	63	36	47
Poids maxi. installés	(kg)	118	150	214	116	167

Services apres-ventes

(informations à l'usage exclusif des professionnels qualifiés)

Maintenance

Une maintenance impérative doit être effectuée lors de chaque entretien annuel (et plus régulièrement si nécessaire). Elle doit être réalisée par un professionnel qualifié suivant les règles de l'art et le DTU P 45-204.

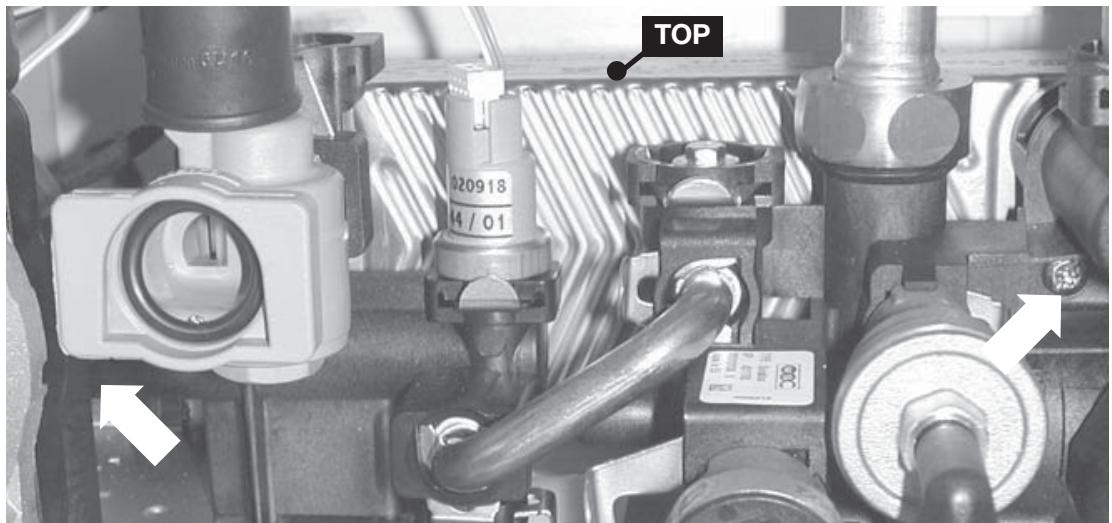

Dépose de la pompe

Le moteur de pompe se démonte en dévissant les 4 vis de maintien.

Dépose de l'échangeur sanitaire Retirer les deux vis de maintien accessibles

par l'avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé sur la tranche

de l'échangeur, doit être dirigé vers le haut.

Dépose du détecteur de débit

Fermer l'arrivée d'eau froide. - Dégager le clip (1) et faire pivoter le robinet et le tube de replissage. - Débrancher le connecteur (2). - Dégager le clip (3). - Déclipser et dévisser le raccord d'arrivée d'eau froide sous la chaudière. - Extraire l'ensemble détecteur de débit/filtre.

Services apres-ventes

(informations à l'usage exclusif des professionnels qualifiés)

Filtre eau froide

• Fermer l'alimentation générale en eau froide.
• Dégager le clip de maintien du contrôle.
• Extraire le filtre puis le nettoyer.

Filtre "mousseur" (améliore le dégazage du circuit chauffage)

• Fermer les manettes depuis (V) et retard (T) (voir page 33) puis vidanger la chaudière.
• Dégager le clip de maintien du filtre placé sous la pompe.
• Nettoyer et remettre en place en positionnant correctement l'ergot.

Corps de chauffe

Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l'échangeur.

Protection de la chaudière contre le gel

Si, en votre absence, il y a risque de gel, sélectionnez le mode sur la chaudière. S’assurer que la chaudière est alimentée électriquement et que le gaz arrive bien à la chaudière.

Le système de protection contre le gel commande la mise en fonctionnement de la chaudière lors que la température dans le circuit chauffage descend en dessous de 4°C. La chaudière s'arrête dès que la température de l'eau contenue dans le circuit chauffage atteint 16°C.

Protection de l'installation contre le gel

Pour une absence de quelques jours, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d'ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 35.

S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par deux thermostats bilames à réarmement automatique placé en haut du coupe-tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F 2 ou F 3.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas, prévenir votre installateur ou le service après-vente agréé le plus proche.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un

technicien qualifié et à l'aide des pièces de rechange fournies par Saunier Duval.

Sécurité sur le débit d'air sur les Thema f

Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F2. Dans ce cas, prévenir votre service après-vente/agréé le plus proche.

En cas de coupure de gaz

La chaudière se met en sécurité, le voyant rouge du tableau de commande clignote et l'affiche le code F1.

Dans ce cas, prévenir votre service après-vente agréé le plus proche.

En cas de coupure de courant

La chaudière cesse de fonctionner.

Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

Sécurité de surchauffe ou sécurité individuelle VMC (réf. 4000140905)

Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande clignote et l'afficheur indique le code F5 (sécurités de surchauffe) ou F2 (défaut VMC).

Dans ce cas, appeler le service après-vente agréé le plus proche.

• D'autres codes définis, jusqu'à F 22, peuvent apparaître. Pour un code à 2 chiffres, l'afficheur clignote en faisant apparaître alternativement F puis le code à 2 chiffres (11, 12...).

Par ex.:

• Dans le cas d'une utilisation d'une chaudière Thema type V dans un

ensemble collectif, aucun raccordement électrique spécifique n'est à prévoir au niveau de l'appareil. C'est le "relai de sécurité" du système collectif qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.

Présence d'air dans les canalisations:

Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir:

• de fuites légères sur

l'installation et dont il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage à laquelle il faudrait remédier par un traitement approprié de l'eau du circuit.

Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit d'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs poursuivent apparaitre.

Saunier duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois cedex

Téléphone:0149741111-Télécopie:0148768932-Site: www.saunierduval.fr
