MODE D'EMPLOI SD 223 MV SAUNIER DUVAL

La chaleur nécessaire pour votre comport est désormais fournie par une chaudiere murale à gaz Saunier Duval.

Lisez et conservez cette brochure : vous y trouverez de précieux conseils qui vous aideront a bien connaître votre apparéil et à profiter au maximum des services que vous attendez de lui.

Les chaudieres murales a gaz avec veilleuse sd 223 mC et 223 mV assurent un double service (chauffage et eau chaude instantanee).

• Les modèles C sont raccordés à un duit dévacuation des gaz brûlés à tirage naturel,
  Les modèle V sont prevus pour raccordement sur une installation de Ventilation Mecanique Contrôle (V.M.C.).

CARACTERISTIQUES GENÉRALES

Chauffage central

Ces chaudières ont une puissance en chauffage adaptable à la mise en service entre 8,7 et 23,3 kW ce qui garantit, en évitant toute surpuissance exagérée, les valeurs conditions de comport et d'économie.

Eau chaude sanitaire

Les chaudières sd 223 mC et sd 223 mV fournissant de l'eau chaude instantanée. A l'ouverture d'un robinet d'eau chaude, le brûleur s'allume immédiatement et la régulation intégrée vous permet d'obtenir de l'eau à température sensiblement constante, cette température dépendant du début et de la position de réglage eau chaude.

De plus, vous disposez, si nécessaire, de la puissance maxime de l'appareil pour la production d'eau chaude même si cette puissance a ete reduite pour les besoins du chauffage central.

Spécial modeleV

Ces apparèils, prévus pour être raccordés sur la bouche d'un conduit de Ventilation Mécanique Controlée, sont équipés d'un dispositif de sécurité intégré à réarmement automatique qui provoque l'arrêt de la chaudière si, pour une raison quelconque, l'aspiration de la ventilation mécanique n'est plus suffisante.

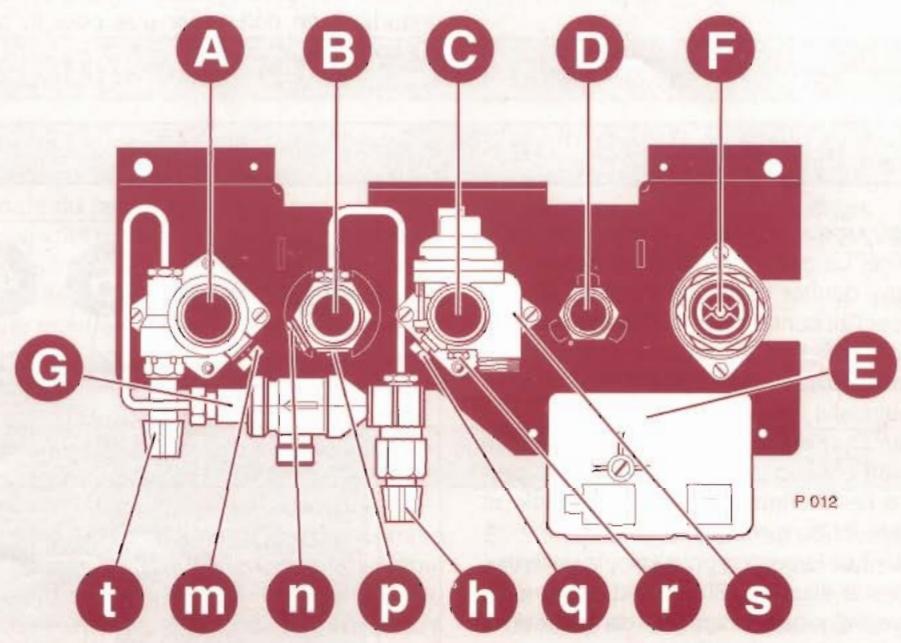

PLAQUE DE RACCORDEMENT

La plaque de raccordement est équipée de gauche à droite, de :

A -retour chauffage avec robinet de remplissage (t) et robinet d'isolement (m).
arrivee eau froide avec vis de vidange (n) et robinet d'arret (p).
C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s).
D - raccord depart eau chaude sanitaire.
E - bornier de raccordement électrique.
F - arrivée gaz avec robinet à clapet.
G - disconnecteur avec robinet d'isolement (h)

Plaque de raccordement equipée du disconnecteur avec replissage Saunier Duval. Avec replissage bien refermer les deux robinets (t) et (h).

Fig.1

VÉRIFICATIONS PRELIMINAIRES

Avant de mettre en service votre chaudiere :

ouvrez le robinet du compteur a gaz;
assurez-vous que vous appareil est alimenté electriquement;
- vérifie que l'installation de chauffage central est pleine d'eau, même si votre chaudière ne doit servir que pour la production d'eau chaude.

La pression au manometre (6) doit etre de 1 bar minimal. Si ce n'est pas le cas, ouvre le robinet de remplissage (t) situé sur l'applique de la chaudiere et revissez des que la pression est atteinte.

• contrôle que les robinets d'isolemer, chauffage central sont ouverts: la fente des vis (m) et (q) doit être dans le sens de l'écoulement.

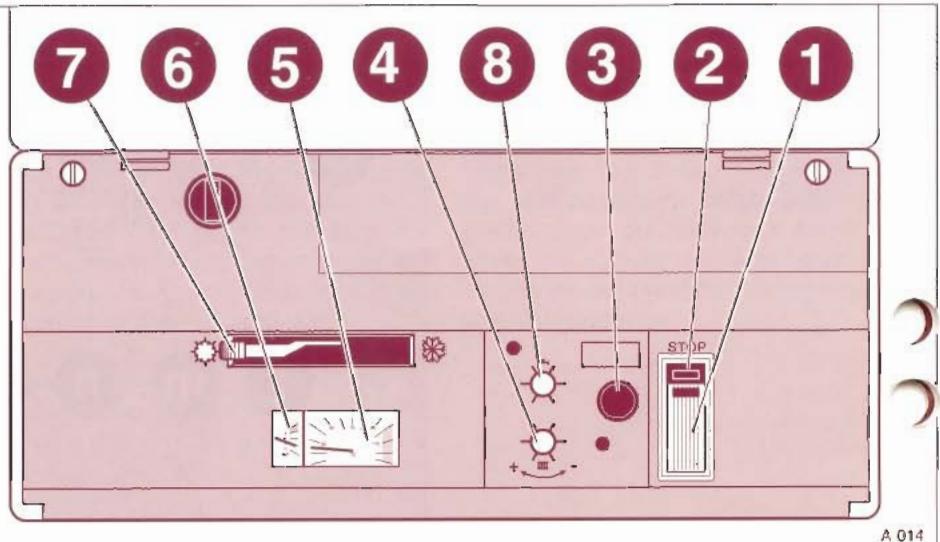

ALLUMAGE

• Appuyez sur le bouton (1) et maintenez le enforcé. Le gaz alimenté la veilleuse.
  Laissez débiter quelques instants afin de chasser l'air contenu dans les canalisations.
• Sans relâchéz le bouton, appuyez sur l'allumeur piezo électrique (3) afin de creer une étincelle : la veilleuse s'allume.
• Maintenez ce bouton poussoir (1) enforcé pendant environ 20 secondes afin de permettre l'échauffement du thermocouple et l'armement du dispositif de sécurité.
• Relâchez le bouton poussoir: la veilleuse doit rester allumée. Si ce n'est pas le cas, cela peut dire que le dispositif de sécurité ne s'est pas armé. Il suffit de recommencer l'opération.
  La chaudiere est alors prete a fonctionner.
• Sélectionné le fonctionnement désire en orientant le sélecteur (7).

Fig. 2

FONCTIONNEMENT EN EAU CHAUBE SEULEMENT

• Orientez le sélecteur (7 fig. 2) sur (été), la chaudière assurera uniquement la production d'eau chaude sanitaire.
  Ouvrez un robinet d'eau chaude. La résumation intégrée à l'appareil modulera, s'matiquement le débit de gaz au brûleur

afin de maintainir la température d'eau sensiblement constante. La température fournie dépend du débit choisi directement au robinet et duréglage à la manette (8 fig. 2).

Nota : lors d'unuisage d'eau chaude, latempérature indiquée par le thermomètre (5 fig.2) ne correspond pas a celle de I'eauchaude mais a celle du circuit primaire del'échangeur. Cette température sera toujours voisine de 90^ environ.

FONCTIONNEMENT EN CHAUFFAGE ET EN EAU CHAUBE

• Orientezle selecteur (7 fig.2) sur (hiver).
• Affichez sur votre thermostat d'ambiance la température interieure que vous désirez. En fonction des besoin, ce thermostat commandera automatiquement l'illumage ou l'extinction du brûleur.
• Afin d'obtenir les meilleurs conditions de comport et d'économie, il est nécessaire de régler la température de l'eau de chauffage

selon la température extérieure. Effectuez ce réglage à l'aide de la manette (4 fig. 2) en partant du raisonnement suivant: - plus il fait froid à l'extérieur, plus il faut que l'eau alimentant le chauffage soit chaude (manette tourée dans le sens des aiguilles d'une montre vers le repère le plus élevé); - ramenez cette manette dans l'autre sens lorsque la température extérieure s'élove.

Nota: la températe de l'eau sanitaire est totalement indépendante du réglage de la températe de l'eau de chauffage.

SURVEILLANCE DU BON FONCTIONNEMENT

installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas entierement remplie d'eau, et bien Larassée de l'air contenu à l'origine.
Si ces conditions ne sont pas remplies, on doit s'attendre a:
du bruit du à l'ébullition de l'eau dans la chaudière : vérifie la pression indiquée au manomètre (6 fig. 2). Si celle-ci descend au

dessous de 1 bar, ajoutez de l'eau comme indiqué au chapitre "Verifications Préliminaires" (il est normal que la pression rue au manomètre soit plus basse à froid qu'à chaud).
du bruit de chute d'eau dans les radiateurs: purgeez l'air contenu dans les radiateurs et réajustez la pression.

Si les apports deviennent trop frequents avertissez votre service après-vente car il peut s'agir: de fuites legères sur l'installation et dont il faudrait rechercher l'origine; d'une corrosion du circuit de chauffage auquel il faudrait remedier par un traitement approprié de l'eau du circuit.

ARRÊT
	Arrêt du chauffage central • Orientez le sélecteur (7 fig. 2) vers la gauche, repère (*) (été). La chaudière fonctionné alors seulement pour la production d'eau chaude sanitaire.	Arrêt de la chaudière • Appuyez sur le bouton poussoir (2 fig. 2) ce qui provoque d'une part la coupure élec-trique de la chaudière et d'autre part la fermeture du robinet gaz.
VIDANGE
	Si pendant votre absence, il y a risquè de gel, il est nécessaire de faire vidanger le circuit chauffage par votre installer. Toutefois, pour éviter cette opération, il est possible d'ajouter au circuit chauffage de l'antigel spécial chauffage à la concentration maximale de 15% en volume.	Pour vidanger le circuit d'eau chaude sanitaire: • fermez le robinet du compteur d'eau; • ouvrez un ou plusieurs robinets; • finissez la vidange en étant la vis (n fig. 1) place sur la plaque de raccordement de la chaudière.
INCIDENTS DE FONCTIONNEMENT
En cas de coupure de gaz: La veilleuse s'éteint et le dispositif de sécurité provoque automatiquement l'accretie compléte de la chaudière. Lorsque le gaz revient, il faut remettre en service la chaudière en représentant le processus indiqué précédemment.	En cas de coupure de courant: La chaudière cesse de fonctionner, mais la veilleuse reste allumée. Dés que le courant revient, la chaudière se remet automatiquement en service. Speçial modèle V: Si le brûleur ne s'allume pas malgré une demande de chaleur la veilleuse étant allu-mée, cela signifie que l'installation de Ventilation Mécanique Contrôlée est déficient.	Dès que les conditions d'extraction des produits de combustion seront redevues normales, la chaudière se remettra automatique en fonctionnement sans auc intervention.
CHANGESMENT DE GAZ
En cas de changement dans la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments constitutifs du brûleur et de laveilleuse.	De plus, pour un fonctionnement à l'air provené ou butané, la chaudière doit être équinée d'un régulateur de pression du gaz.	Ces modifications et les nouveaux régles qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.
ENTRETIEN
Aux termes des arrêtés sanitaires dépar-tementsaux, l'entretien des apparciels de chauffage est obligatoire ainsi qu'il est obli-gatoire de faire ramoner le conduit de fumées ou la bouche d'extraction VMC.	Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôlée plus spécifique les organes de sécurité et les dispositifs d'asservissement. Cette visite annuelle peut être réalisée dans le cadre d'un abonnement d'entretien dont les différentes variantes peuvent couvir tout ou partie des interventions concernant le déplacement, la main-d'oeuvre et les pièces détachées.	Cet entretien périodique lié à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la déficience eventuelle d'un composant. Il ne libère pas l'utilisateur des travaux de ramonage ou autre entretien afféré à l'installation proprement dite.
GARANTIE
Pour que la garantie de la chaudière soit effective, appezez dés la fin des travaux d'installation le service après-vente agrée Saunier Duval le plus proche.	Celui-ci effectuera notamment les contrôleurs et les réglages de l'appareil, la carte de garantie étant adressée directement par nos soins à l'utilisateur.
Toujours soucieuse d'améliorer la qualité de ses apparciels, la Société Saunier Duval/eau chaudié/chauffage se reserve le droit de modifier ceux-ci sans préavis. Les renseignements techniques portés sur nos documents sont données à titre indicatif et non d'engagement.
