MODE D'EMPLOI ISOTWIN C 24 E SAUNIER DUVAL

1-Marche/arret.
2 - Réglage de la température de l'eau chaude sanitaire

3-Indicateur:

• soit de la pression du circuit chauffage
• soit de la température (^) de l'eau du circuit lorsque la chaudière est en besoin chauffage.

4 - Réglage de la température du circuit chauffage
5 - Indicateur de fonctionnement:
fixe vert: fonctionnement normal
clignotement rouge: en cas d'anomalie

Allumage de la chaudiere

S'assurer que:
- la chaudiere est alimentee electriquement
- le robinet gaz est ouvert

Puis positionner le sélecteur sur I.

Arrêt de la chaudière

• Positionner sur 0 : la tension électrique est coupée.
• Fermer l'alimentation en gaz en cas d'absence prolongée

Réglage de l'eau chaude sanitaire

Le sélecteur permet deCHOISIR la température de l'eau chaude sanitaire fournie par la chaudière entre 38^ et 62^

Mettre sur 0 pour couper le chauffage de l'eau chaude sanitaire.

Réglage de la température chauffage

Le sélecteur permet deCHOISIR LA TEMPERATURE maximale de la chaudiere (entre 38 et 87^
- En ÉTÉ, positionner le sélecteur sur

Remplissage de l'installation

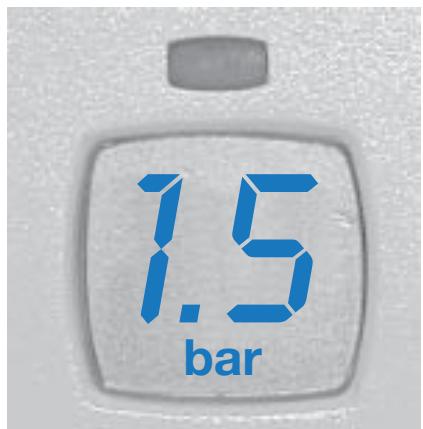

Si l'installation manque d'eau, les indicateurs de pression (3) et d'anomalies (5) clignotent.

Dans ce cas, replir
l'installation en ouvrant
le robinet placé
sous la chaudière
jusqu'à生存 1,5 bar
sur l'indicateur
de pression.

Indicateur d'anomalies

En cas d'anomalie, tenter un RESET:
- Mettre sur 0,
- Attendre 5 s,
- Remetre sur I Si le défaut persiste, appeler le S.A.V.

Attention: A part

de 2,5 bars le clignotement de I'indicateur (3) signifie que I'installation est en surpression: purger un radiateur pour réduire la pression.

Présentation de la chaudière

Les Isotwin

donteschaudieres àdouble service,

c'est-à-dire qu'elles
produisent du chauffage
et de I'eau chaude.

Cette dernière est fournie par un ballon intégré à la chaudière.

Les modèles C

doivent etre raccordes à un conduit d'évacuation des gaz brûlés à tirag naturel (cheminee).

Les modèles F

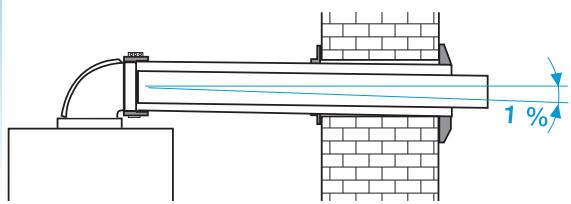

dont de type etanche, c'est-à-dire que I'évacuation des produits de combustion et I'entrée d'air transient par une ventouse.

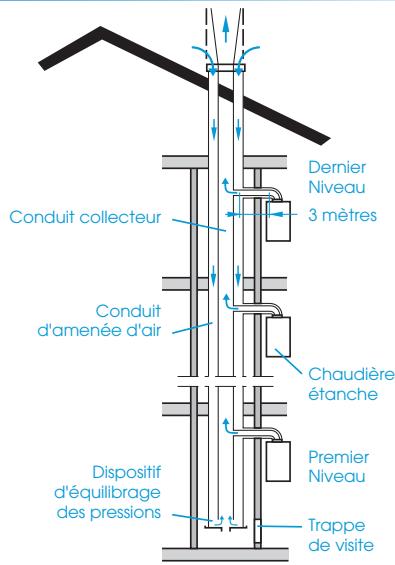

de sécurité collectiveinterrompantle fonctionnementde chacune des chaen cas d'arrêt de l'ext

Accessoires:

Différentes accessoires sont disponibles telles que:

• les thermostats
  et programmateurs
  d'ambiance,
• le kit plancher chauffant
  sd 201 qui, raccordé
  à votre chaudière, permet
  d'obtenir deux zones
  de températures distinctes.

Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site

www.saunierduval.fr

Catégorie gaz:

II2E+3+, c'est-à-dire que suivant le modele

la chaudière fonctionne au gaz naturel (G20/G25)

ou au butane/propane (G30/G31).

Homologation:

Les Isotwin C et F

(N° CE 49AU2782 et 1312AU2781) sont

conformes aux exigences essentielles de la directive

"Appareils à gaz"

90/396/CEE (29/06/1990)

et à la directive "Rendement des chaudières" 92/42/CEE.

Sommaire

Instructions d'utilisation 2

Présentation 3

UTILISATEURS

La garantie 4
L'entretien 5-6
La régulation de votre installation 7-8
Les questions que vous vous posez9-10

INSTALLATEURS

• Conditions d'installations 12
• Dimensions 13
• Caracteristiques techniques 14 - 16
• Conception du circuit chauffage 17
• Conception du circuit sanitaire 17
• Circuit hydraulique 18 - 19
• Emplacement de la chaudiere 20 - 21
  Evacuation des gaz brulés Isotwin C 22
  Sorties ventouse 23-26
• Pose des canalisations 27
• Mise en place de la chaudière 28
  Raccordement électrique 28-29
• Mise en service 30 - 31
• Régliages 32 - 34
  Vidange 35
  Changement de gaz 35

GÉNÉRALITÉS

• Sécurités de fonctionnement 36 - 37

Bienvenue aux utilisateurs

Merci d'avoir besoini

Saunier Duval, premier constructeur français de chaudières murales au gaz.

La chaudière qui vous a été installée par un professionnelnel qualifié*, à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux evacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux contrôles qualitats.

Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôleles de fonctionnement de la chaudière et réglages spécifique à l'installation sur laquelle elle est raccordée.

de votrechoix,composée de
professionnels qualifiés
regulierement formés sur nos
produits (voirlistejointe à
l'emballage de la chaudiere)
effectuera rapidement
et Gratisement cette mise
en service sur simple
demande de votre part.
Ces contrôles étant
effectues,laS.T.A.
transmettraànoservices

la «demande de garantie»
placee sur la partie détachable de cette notice. Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer, par courrier, votre carte de garantie.

Saunier Duval vous offreet une garantie pieces deDEUX ANS à compter desa date de mise en servicequi couvre tout remplacementde piece reconnuedéfectueuse,à l'exclusion des frais demain-d'oeuvre et dedéplacement .

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire ministerièrelle du 09/08/78).

Nous nous engageons, en
consequence, a réparer ou
à remplacer purement et
simplement les pieces
reconnues défectueuses à
l'origine, après retour en nos
usines pour examen.
La réparation des pieces ou
leur remplacement pendant

la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pieces constructeur ne saurait etre retenue en raison d'une mauvaise installation de I'ensemble dechauffage, de

conditions de stockage
inappropriées ainsi qu'en
cas de fonctionnement
défectueux ou de
déterioration de la chaudière
résultant d'un usage
anormal ou abusif, d'une
insuffisance d'entretien,
d'une adaptation au gaz
utilisé. Elle est conditionnée à la réalisation de
l'installation en conformité
avec les règles de l'art, les
normes en vigueur, les
instructions particulières
figurant sur la notice
d'installation (article 1792-4
Loi 78-12 du 4/01/78) ainsi
qu'à la qualification
technique et professionnelle
des entreprises responsables
des réparations ou de la
maintenance ultérieures.

La garantie pieces constructeur ne couvre pas :

• les détiérations
  consécutives à des
  modifications de la nature
  ou de la pression inadéquate
  ou irrégulière de l'eau ou du

gaz, de la qualité de l'eau (teils que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la

tension électrique d'alimentation.

• les interventions effectuees par d'autres entreprises que celles specialement qualifiées.

Cette garantie pièces constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

• Certificat de conformité:
  par application de l'article 25 de l'arrêté du 02/08/77
  modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnelnel qualifié ayant réalisé l'installation

de votre chaudière est tenu d'établit un certificat de conformité approuvé par les ministres charges de la construction et de la sécurité du gaz :

• de modulo 2
  après réalisation d'une installation de gaz neuve ou déplacement de chaudière
• de modulo 4
  après remplacement d'une chaudière par une nouvelle.

L'entretien,

ce que vous doivent savoir

Nettoyée et bien réglée,
votre chaudière
consommera moins
et durera plus longtemps.

Un entretien régulier de la chaudière par un professionneliel qualifié et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central. Il permet d'aller la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

Cet entretien doit etre confié à un professionnel qualifié auprès duquel vous pouvez souscrite un

CONTRAT D'ENTRETIEN
conforme à la norme
NF X 50-010 prévoyant au minimum une visite
d'entretien annuelle.

Choisir son entreprises de Service Avec-Vente Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important des adresser à des professionnels du chauffage.

La liste des Stations Techniques Agréees, fournie avec votre chaudière, vous permettra de faire

appel à un professionnel
pré s de chez vous et
régulierement formé au
dépannage de nos produits.

L'entretien de I'habillage de votre apparéil se fera à l'aide d'un chiffo mouillé à l'eau savonneuse

N'utilisez pas de produits abrasifs ou à base de solvant,Ceux-ci pourraient entrainer une alteration de I'habillage.

Le système
d'évacuation des
condensats ne doit être ni
modifié ni bouche.

L'entretien, ce que vous doivent savoir

Le ramonage du conduit de fumée est recommendé et conditionne parfois la couverture incendie de votre assurance.

On entend par ramonage,
le nettoyage par action
mécanique directe
de la paroi interieure
du conduit de fumée
afin d'en éliminer les dépôts
sur toute sa longueur.

Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéresse, attestera notamment de la vacuité du conduit.

L'entretien de I'habillage de votre apparéil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altiération de l'habillage.

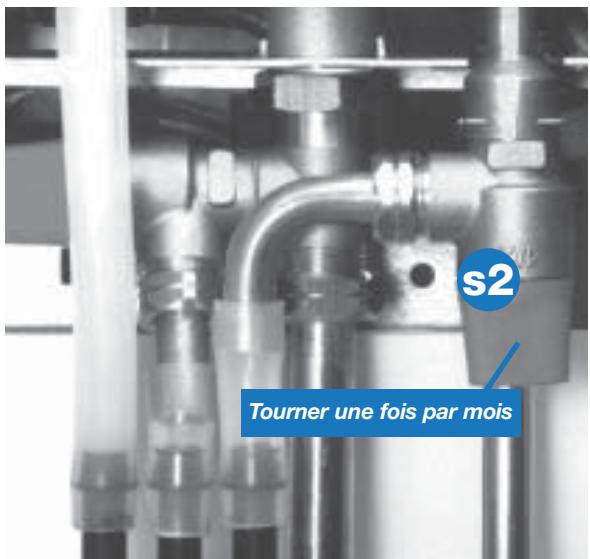

Contrôle du groupe de sécurité sanitaire. Il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement de la soupape de sécurité sanitaire S2. En ouvrant quelques secondes de l'eau doit s'évacuer sous pression.

La régulation, source d'économie

Votre Isotwin est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre installerateur qui saura, en ajustant les paramètres de la chaudière (température maxime ou puissance maxime du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés vous avez encore la possibilité de régler les températures en fonction de vos propres besoin.

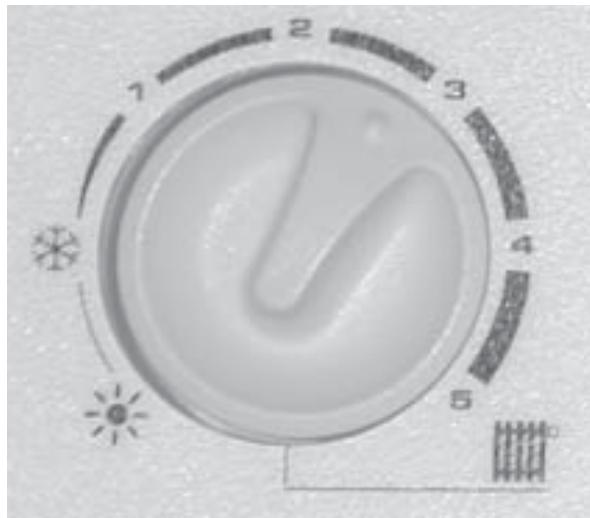

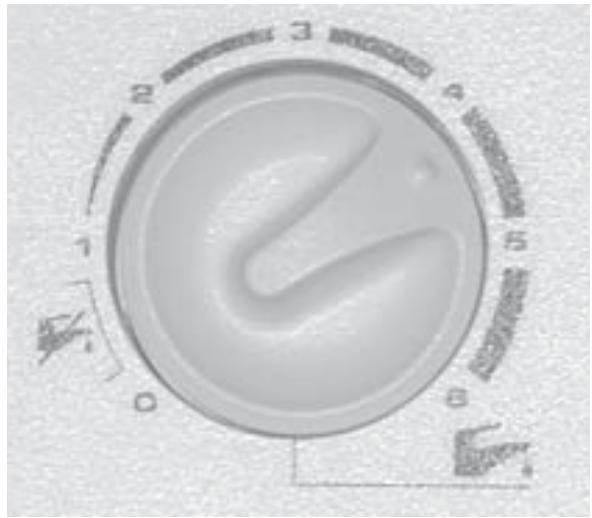

En chauffage, le sélecteur
vous permet de faire varier
la température de l'eau
dans le circuit chauffage
entre le mini (38^) et le maxi prévu
par votre installerur.
La position à mi-course,
comme illustrée
sur la photo, répond
au besoin la plupart
du temps mais on ira vers
la position maxi. Lorsque,
par temps très froid,
on n'obtient pas
la température souhaitiée
dans l'habitation.

En sanitaire, le sélecteur autorise des températures de 38^ à 62^ .

Positionner vous sélecteur pour obtenir la température adaptée à vos besoins.

La régulation, source d'économie

Pour offrir encore plus de comfort et d'économie,

Saunier Duval

a concu une gamme de thermostat

et de programmeurs d'ambiance disponibles en option.

Plus de comport

parce qu'ils sont capables de régler précisément la température interieure du logement.

Plus d'économies

(jusqu'à 20%)

parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.

Thermostat d'ambiance simple

Programmateurs

d'ambiance de la gamme Exacontrol

Existent en plusieurs versions:

-Programmateurjournalier (piles ou 230V).
-Programmateur hebdomadaire (piles).
-Programmateur hebdomadaire sans fil (piles).

Programmateur commande par téléphone

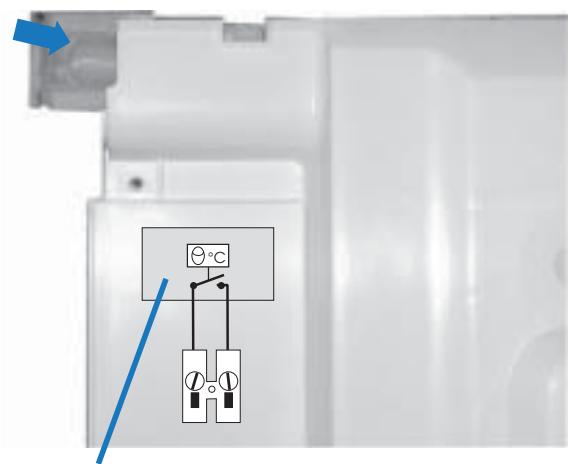

Saunier Duval propose également en accessoire une sonde extérieure

dont le capteur place sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.

Consultez nos descriptifs détaillés sur notre site: www.saunierduval.fr

Les questions que vous vous posez...

Depuis que j'ai installé un programmateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi !

C'est tout l'intérêt
du programmateur
d'ambiance qui évite
de faire fonctionner
la chaudière lorsque,
par une belle après-midi,
le soleil extérieur
suffit àMAINITER
votre habitation

a la température souhaïée.

Je compte boucher
les aérations basses
et haute du local
ou se trouve ma chaudière
parce qu'elles apportent
beaucoup d'air froid !
Ne faites sur tout pas où,
il y a danger !

Elles sont indispensablees au bon fonctionnement de votre chaudière. Les obstruer empêcherais la bonne évacuation des gaz brûlés et entraînerait une mise en danger par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de I'eau chaude au robinet !

Quelles que soient les performances

devoitrchaudiere,
I'arrivee d'eau chaude
est tributaire de la quantite d'eau froide containue dans les tuyaux.
Si vous salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l'arrivée de l'eau chaude vous parfaitron parfois un peu longue!

Ma chaudiere s'est arrêtée,
le voyant rouge
et l'indicateur de pression
clignotent !

La chaudiere
s'est mise en sécurité
parce qu'elle a détecté
un manque d'eau
dans l'installation.
Il faut alors remettre de l'eau
en ouvrant le robinet placé
sous la chaudiere
jusqu'à obtenir
une pression entre 1 et 2
bars sur l'indicateur.

J'entends des bruits d'eau dans les radiateurs.

Il y a peut-etre de l'air dans les canalisations.
Proceder à la purge de vos radiateurs en dévisant la vis placée à leur extrémité.

Après une purge,
toujours rétablir la pression
comme indiqué ci-après.
Si l'anomalie persiste,
faire appel à votre Service
Après Vente.

Si le remplissage avait etre renouvelé tropsoonit, il pourrait s'agir d'une fuite dans notre installation.
Dans ce cas, prévenir votre Service Àpreès-Vente.

Les questions que vous vous posez...

Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?

La position mini des sélecteurs

chauffage et sanitaire

vous assure une protection contre le gel.

Dans les habitations inoccupées

sur de longues périodes, il convient de vidanger

l'installation ou de la protégé

par un additif antigel
spécial chauffage
disponible auprès
de votre installer.

Comment puis-je vérifier la pression du circuit chauffage quand c'est la température qui s'affiche ?

Lorsque la chaudiere est en demande chauffage, c'est effectivement

la température du circuit qui s'affiche.

Pour vérifier la pression, il suffit de passer le sélectionchauffage sur la position

"été" ce qui

interrompra la demandechauffage et entrainera

l'affichage de la pression.
Revenir ensuite en positior
chauffage.

Mes notes personnelles

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

• Arrêté du 2 août 1977
  Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquées situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204
• Installations de gaz
  (anciennement DTU N° 61-1
• Installations de gaz -
  Avril 1982 + additif n° 1
  Juillet 1984) en particulier

pour ce qui concerne:
- le volume du local
- les surfaces ouvrant sur l'extérieur
- l'évacuation des produits de combustion
- Règlement Sanitaire
Départemental.
- Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements

recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

• Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public:

a) Prescriptions générales

Pour tous les apparèils :

• Articles GZ
  Installations aux gaz combustibles
  et hydrocarbures liquifiés.
  Ensuite, suivant l'usage:

• Articles CH
  Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulieres

à chaque type
d'établissements
recevant du public
(hopitaux, magasins, etc)

Certificat de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établier un certificat de conformité approvéd par les ministres charges de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve,
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

Dimensions

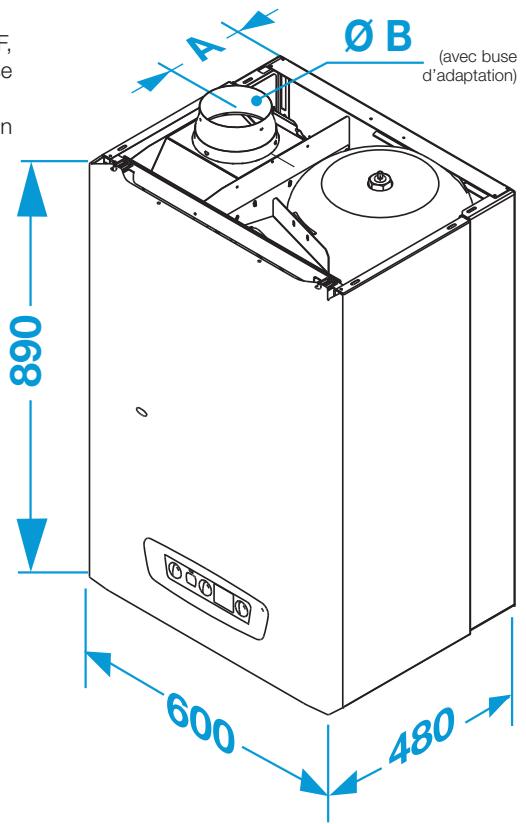

La chaudière est livrée en deux colis séparés:

• la chaudiere,
• la plaque de raccordement et la barrette de fixation.

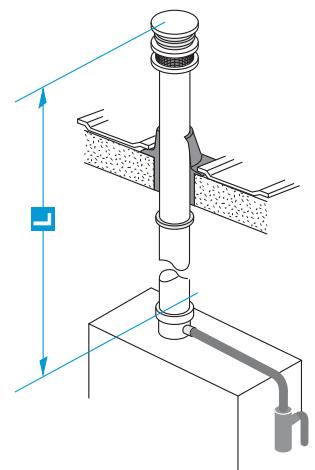

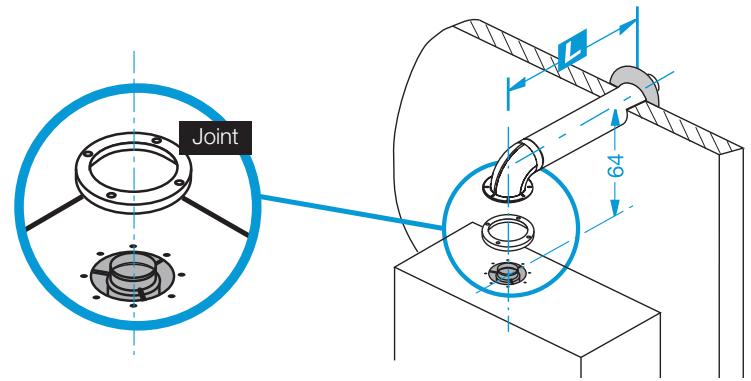

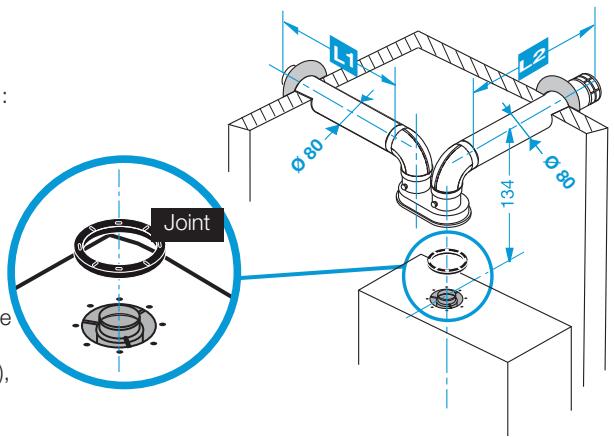

Pour les chaudières de type F, les différents colis de ventouse seront commandés en fonction de la configuration de l'installation.

Isotwin
Poids net (kg)
Poids brut (kg)
A (mm)
B (mm)

C 24 E (V)

66

72

233

0 125

F 24 E

71

77

233

一

Caracteristiques techniques Isotwin

Chauffage

Puisance utile en chauffage	ajustable de... (kW)	10	10	10,3
	à... (kW)	23,7	23,7	23,7
Rendement sur P.C.I.	(%)	89,2	89,2	90,5
Température départ chauffage maxi.	(°C)	87	87	87
Température départ chauffage mini.	(°C)	38	38	38
Vase d'expansion circuit chauffage, capacité utile	(I)	8	8	8
Capacité maxi. de l'installation à 75°C	(I)	180	180	180
Soupape de sécurité, pression maxi de service	(bar)	3,0	3,0	3,0

Sanitaire

Puisance en eau chaude	auto. variable de... (kW)	10	10	10,3
	à... (kW)	23,7	23,7	23,7
Température eau chaude maxi.	(°C)	62	62	62
Débit seul de fonctionnement en sanitaire	(l/min.)	/	/	/
Débit spécifique (pour un ΔT de 30°C)	(l/min.)	17	17	17
Vase d'expansion, capacité	(l)	2	2	2
Soupape de sécurité, pression maxi de service	(bar)	10	10	10
Pression d'alimentation mini.	(bar)	0,7	0,7	0,7
Pression d'alimentation maxi.	(bar)	10	10	10

Combustion

Évacuation des gaz brûlés	par conduit Ø (mm)	125	125	-
	par tube ventouse Ø (mm)	-	-	60
Entrée air frais	par tube ventouse Ø (mm)	-	-	100
Débit d'air neuf (1013 mbar - 0°C)	(m3/h)	61,5	-	-
Débit d'extraction (20°C - 1013 mbar)	(m3/h)	-	102	-
Débit d'évacuation des gaz brûlés	(g/s)	22,2	-	18,4
Température fumée	(℃)	116	116	142
Valeur des produits de la combustion	CO (ppm)	15	15	10
	CO2 (%)	4,7	4,7	5,8
	NOx (ppm)	75	75	71

Électricité

Tension d'alimentation	(V)	230	230	230
Intensité	(A)	1	1	1,3
Puisance maxi. absorbée	(W)	185	185	235
Protection électrique		IPX4D	IPX4D	IPX4D

Gaz naturel (G 20) - (réf. 15^ - 1013 mbar)

Ø injecteur brûleur	(mm)	1,20	1,20	1,20
Ø diaphragme	(mm)	5,2	5,2	5,2
Pression d'alimentation	(mbar)	20	20	20
Pression au brûleur maxi.	(mbar)	9,8	9,8	9,7
Pression au brûleur mini.	(mbar)	2,2	2,2	2,0
Débit à puissance maxi.	(m3/h)	2,81	2,81	2,78
Débit à puissance mini.	(m3/h)	1,27	1,27	1,32

Gaz naturel (G 25)

Ø injecteur brûleur	(mm)	1,20	1,20	1,20
Ø diaphragme	(mm)	5,2	5,2	5,2
Pression d'alimentation	(mbar)	25	25	25
Pression au brûleur maxi.	(mbar)	12,3	12,3	11,9
Pression au brûleur mini.	(mbar)	2,8	2,8	2,8
Débit à puissance maxi.	(m3/h)	2,99	2,99	2,95
Débit à puissance mini.	(m3/h)	1,35	1,35	1,40

Butane (G 30)

Ø injecteur brûleur	(mm)	0,77	0,77	0,77
Ø diaphragme	(mm)	3,8	3,8	3,8
Pression d'alimentation	(mbar)	29	29	29
Pression au brûleur maxi.	(mbar)	15,4	15,4	15,8
Pression au brûleur mini.	(mbar)	3,4	3,4	3,4
Débit à puissance maxi.	(kg/h)	2,10	2,10	2,07
Débit à puissance mini.	(kg/h)	0,95	0,95	0,99

Propane (G 31)

Ø injecteur brûleur	(mm)	0,77	0,77	0,77
Ø diaphragme	(mm)	3,8	3,8	3,8
Pression d'alimentation	(mbar)	37	37	37
Pression au brûleur maxi.	(mbar)	20,8	20,8	21,4
Pression au brûleur mini.	(mbar)	3,7	3,7	4,2
Débit à puissance maxi.	(kg/h)	2,06	2,06	2,04
Débit à puissance mini.	(kg/h)	0,93	0,93	0,97

\section*{Caracteristique techniques}

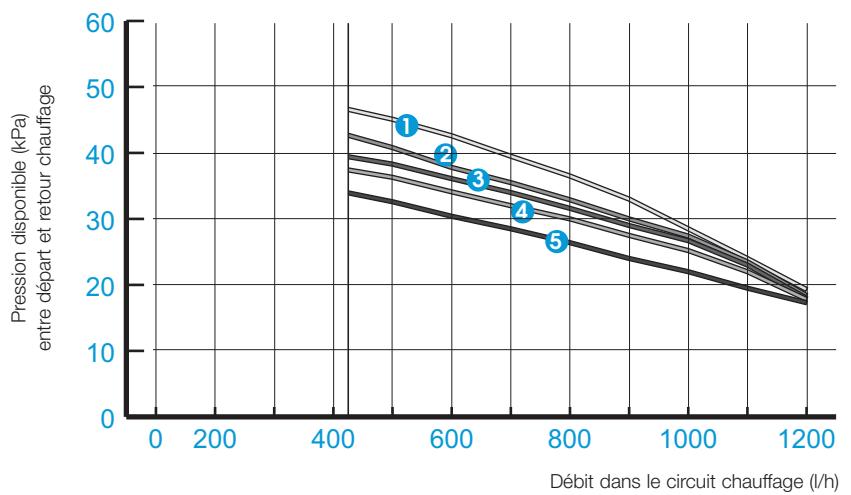

Courbes débit/pression

1 By-pass fermé
Ouvert 1/4 tour
3 Ouvert 1/2 tour

4 Ouvert 1 tour
5 Ouvert 2 tours

Important :

Les chaudières Isotwin C s'inscrivent dans la catégorie "chaudières de références" suivant le classement de la Réglementation Thermique.

Les chaudières Isotwin F s'inscrivent dans la catégorie "chaudières basses température" suivant le classement de la Réglementation Thermique.

Seules les performances publiées sur le site internet www.rt2000-chauffage.org correspondant à la premièreactualisation des valeurs officielles de performances dans le cadre de la RT 2000.

Conception du circuit chauffage

Les chaudières Isotwin peuvent etre integres a tous les types

d'installation: bi-tube, mono-tube série ou dérivé, plancher chauffant...

Les surfaces de chauffe peuvent etre constituees de radiateurs, de convecteurs ou d'acrothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

Les sections

des canalisations

seront déterminées en utilisant la courbe début/ pression page 16.

Le réseau de distribution sera calculé selon le débit correspondant à la puissance

réellement nécessaire, sans tener compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommendé de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le débit minimal est de 450 l/h.

Le trace des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et facilité le dégazage permanent de l'installation.

Des purgeurs devront etre prevus a chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid.

Le vase d'expansion incorpore à la chaudière est livre gonfle à 0,5 bar (soit une charge statique

de 5 mCE) et autorise un volume maxi de 180 litres pour une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus elevée.

Prévoir un robinet de vidange au point le plus bas de l'installation.

Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant àposer ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge: limiter le nombre de coudes, utiliser des robinetteries à force

section de passage afin de permettre un débit suffisant.

La chaudière peut fonctionner avec une pression d'alimentation

minimale de 0,6 bar mais avec un faible débit.
Un meilleur comport d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

Circuit

hydraulique

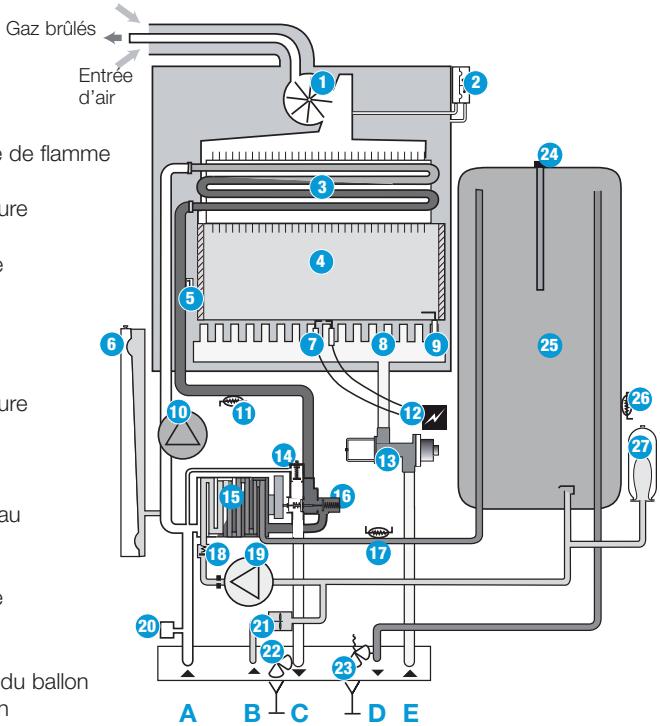

Isotwin C

1 - Sécurité sur les refoulements de cheminée
2 - Coupe tirage
3 - Échangeur chauffage
4 - Chambre de combustion
5 - Sécurité de surchauffe
6 - Vase d'expansion
7 - Électrode d'allumage
8 - Brûleur
9 - Électrode de contrôle de flamme
10 - Circulateur chauffage
11 - Capter de température chauffage
12 - Allumeur électronique
13 - Mécanisme gaz
14 - Bipasse
15 - Échangeur sanitaire
16 - Vanne trois voies
17 - Capterur de température sanitaire
18 - Clapet anti-retour
19 - Circulateur sanitaire
20 - Sécurité manque d'eau
21 - Capteur de débit
22 - Soupape de sécurité chauffage
23 - Soupape de sécurité sanitaire
24 - Anode de protection du gallon
25 - Ballon d'accumulation
26 - Capter de température du gallon
27 - Vase d'expansion sanitaire

A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
E - Arrivée gaz

Circuit

hydraulique

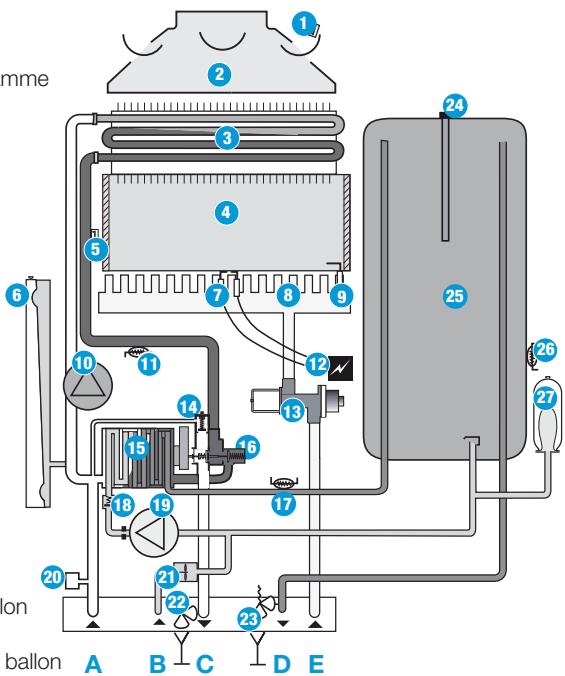

Isotwin F

6 - Vase d'expansion
7 - Électrode d'allumage
8 - Brûleur
9 - Électrode de contrôle de flamme

1 - Extracteur
2 - Pressostat sécurité air
3 - Échangeur chauffage
4 - Chambre de combustion
5 - Sécurité de surchauffe
10 - Circulateur chauffage
11 - Câteur de température chauffage
12 - Allumeur électronique
13 - Mécanisme gaz
14 - Bipasse
15 - Échangeur sanitaire
16 - Vanne trois voies
17 - Capteur de température sanitaire
18 - Clapet anti-retour
19 - Circulateur sanitaire
20 - Sécurité manque d'eau
21 - Capteur de débit
22 - Soupape de sécurité chauffage
23 - Soupape de sécurité sanitaire
24 - Anode de protection du gallon
25 - Ballon d'accumulation
26 - Capteur de température du gallon
27 - Vase d'expansion sanitaire

A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz

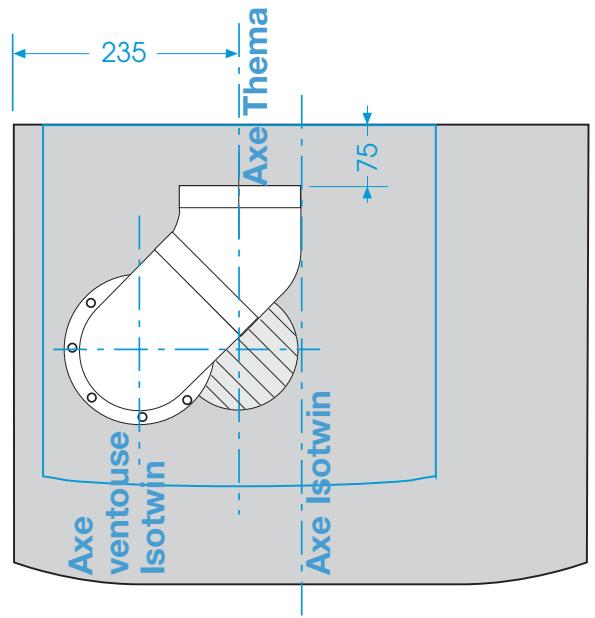

Emplacement de la chaudière

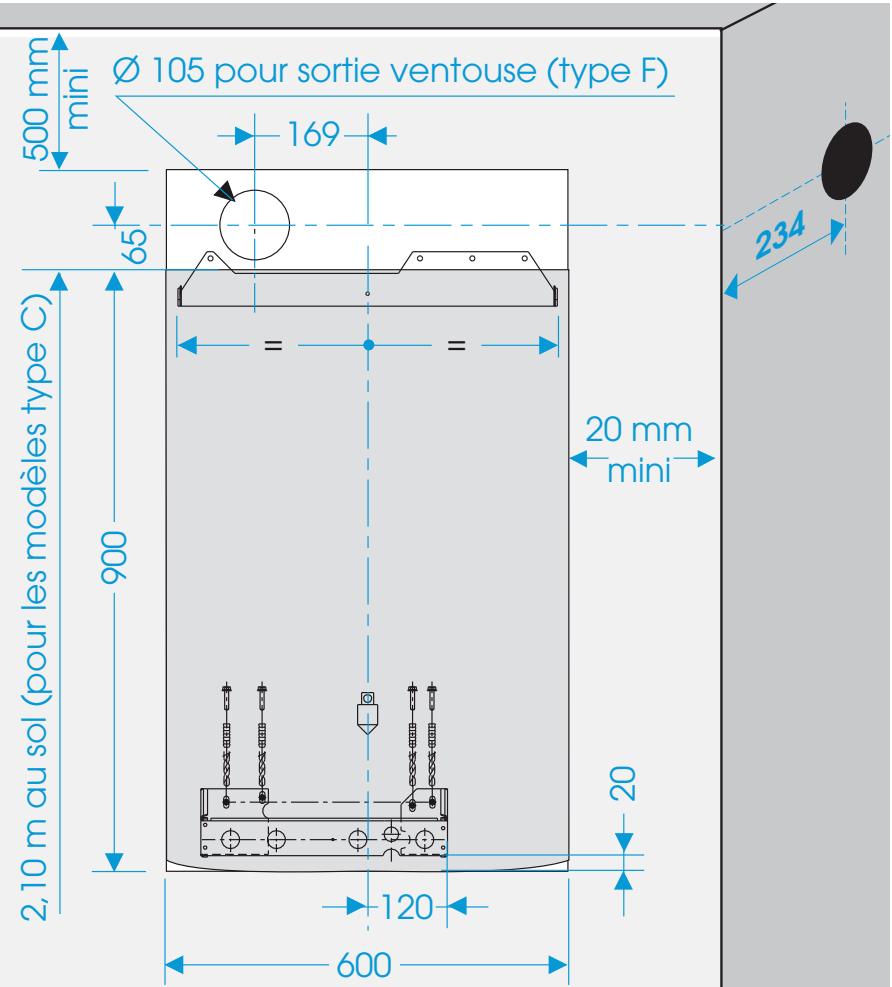

Déterminer la position de la chaudière en ayant solein:

I'appareilafin depreserver I'accessibilité.

cas ou celui-ci sert de ventilation haute (Modèles C). Cette condition est satisfaite si la barrette de fixation est positionnée à 2,10 m du sol.

• De réserver une distance latérale minimale d'environ 20 mm de chaque côte de

• De respectfully la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le

D'eviter la fixation sur une cloison lagere, (poids de la chaudiere en eau environ 120kg
D'eviter de placer la chaudiere au-dessus d'un apparéil dont l'utilisation serait préjudicable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc) ou dans un local dont l'atmosphère serait corrosive ou chargeée de poussières abondantes (pour chaudière de type C).
D'eviter la mise en place dans le même local que la chaudière (modeles C) tout apparéil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.

Rappel: eneldom cas les ventilations hautees et basses du local ne doivent etre obstruées.

La fixation d'une plaque de raccordement
permét de réaliser
l'installation et d'effectuer les essais d'étanchéité sans que la chaudière soit en place.
Un gabarit de pose et une barrette de fixation sont fournis avec la plaque de raccordement.

La mise en place de l'ensemble doit être effectuee conformement au descriptif dessiné sur le gabarit.

Si la chaudiere n'est pas mise en place immédiatement, protégé les différents raccords afin que plâtre et peinture ne puissant compromètement l'étanchéité du raccordement ultérieur.

Important: L'axe de sortie ventouse de l'Isotwin est decalé de 169 mm par rapport à l'axe de la chaudière.

En cas d'installation d'une Isotwin en lieu et place d'une chaudière étanche Saunier Duval avec sortie supérieure arrêté, il est recommmandé d'utiliser un coude à 45^ reférence 85093 afin d'éviter un nouveau trou dans mur.

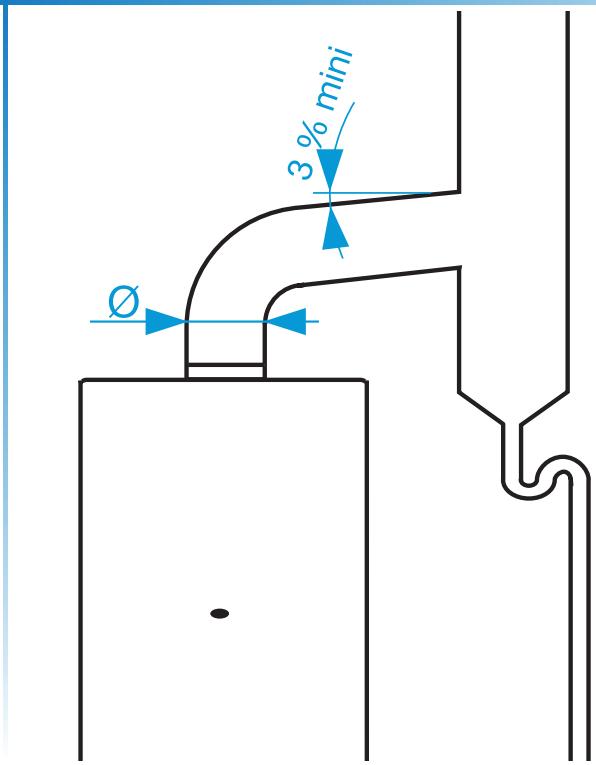

Évacuation des gaz brûlés Isotwin C

de la buse d'évacuation et d'extraction.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique-Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.
• La mise en sécurité de l'appareil doit se produit après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruiseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.

Pour les modèles V

(raccordés sur Ventilation Mécanique Contrôle):

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu'à leur température d'environ 150^ .
• respecter le diamètre

Sorties

ventouse Isotwin F

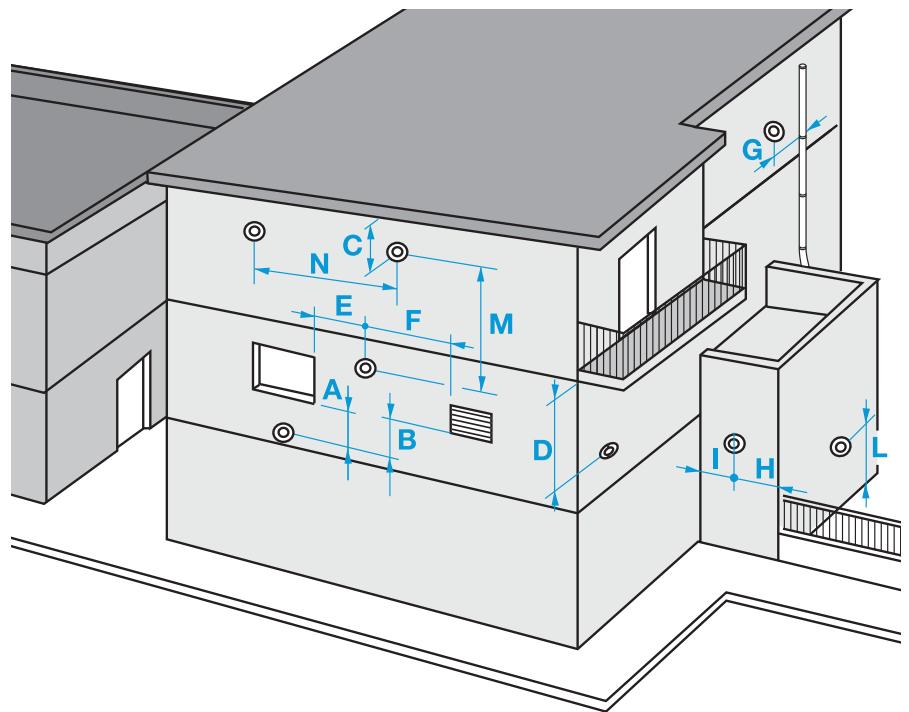

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A - Sous une fenêtre 600
B-Sous une bouche d'aération 600
C-Sous une gouttiere 300
D - Sous un balcon . 300
E - D'une fenetre adjacente 400
F - D'une bouche d'aération adjacente 600
G - De tubes d'évacuation verticaux ou horizontally 600
H - D'un angle de I'edifice 300

I - D'une rentrée de l'édifice 1000
L - Du sol ou d'un autre étage 1800
M - Entre deux terminaux verticaux 1500
N - Entre deux terminaux horizontally 600

Sorties

ventouse Isotwin F

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval.

En voici quelques examples.
N'hésitez pas à consulter
votre revendeur pour
obtenir des informations
supplémentaires

sur les autres possibilités et les accessoires associés.

Système ventouse concentrique horizontalé 60 et 100 mm (installation de type C12) Perte de charge maximale 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de 3,5 m et un coude. Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.

Recommardation nomative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Système ventouse verticale
Ø 80 et Ø 125 mm
installation de type C32)
Perte de charge maximale: 80 Pa.
Cette valeur maximale est atteinte avec une longueur de ventouse L de 10 m et l'adaptateur.

Recommmandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.

Systèmeventouse

double flux 2 x Ø 80 mm (installation de type C52)
Perte de charge maximale: 80 Pa.
Cette valeur maximale est atteinte avec deux coudes, le séparateur double flux et une longueur de conduits (L1+L2) de 25 m.
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.

NB : Les conduits de fumées de type double flux installés sur les apparciels Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext"

Sorties ventouse Isotwin F

Conduit collectif

pour chaudièresétanches

installation de type C42)

Perte de charge maximale:

80 Pa.

Cette valeur maximale est atteinte avec une longueur horizontal de 3,5 metres. Tout coude supplémentaire réduit cette longueur de 1 m. Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consulter votre revendeur qui vous renseignera sur les différentes possibités de raccordement aux conduits collectifs.

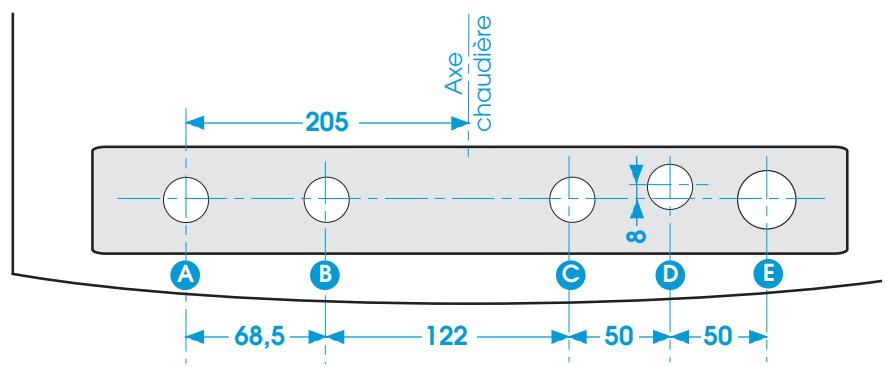

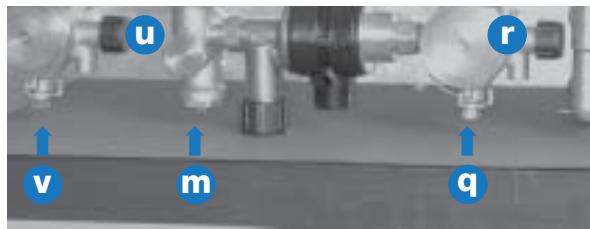

A - retour chauffage avec vis d'isolement (v) et robinet de vidange (u).
B - arrivée eau froide avec vis d'isolement (m), filtré et limiteur de débit à 15 l/min.
C - départ chauffage avec vis d'isolement (q), vis de vidange (r) et soupape (s1).
D - département eau chaude sanitaire et soupape (s2).
E - arrivée gaz
F - disconnecteur avec robinet de replissage (t)

Pose des canalisations

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l'installation:

1 - Tubulures chauffage

Écrou 20 x 27 (3/4" gaz)
avec douille droite à souder pour tube cuivre 16 x 18.

2 - Tubulures sanitaire

Écrou 15 x 21 (1/2" gaz)
avec douille droite à souder pour tube cuivre 12 x 14.

3 - Tubulure "gaz"

Écrou 15 x 21 (1/2" gaz)
avec douille couédée à souder pour tube cuivre 14 x16.

Important

• N'utiliser que les joints d'origine fournis avec l'appareil.
  Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

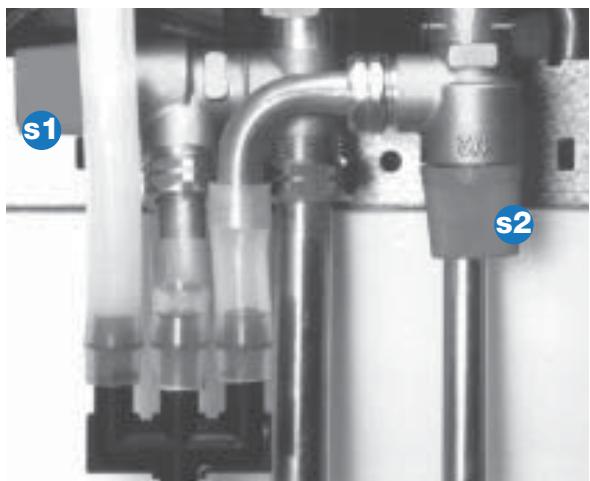

• Raccorder les soupapes de sécurité (S1 et S2) ainsi que le disconnecteur à un circuit d'évacuation vers leségouts en utilisant les tubes transparents fournis.

Mise en place de la chaudière

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être presents. Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière,

ce qui en perturberait le fonctionnement.

NB: un produit solvant risque d'endommager le circuit.

Pose

• Engager les pattes supérieures de la chaudière sur la barrette de retenue.

• Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.

• Mettre en place les joints puis visser les différents raccords entre la chaudiere et la plaque de raccordement.

Raccordement électrique

Alimentation 230 V

Raccorder le cable d'alimentat de la chaudiere au ré 230 V monophasé +

Selon les normes en vigueur, ce raccordement doit etre realizede par l'intermedaire d'un interrupteur bipolaire avec une separation d'au moins 3 mm entre chaque contact.

Attention:

le remplacement du cable d'alimentation electrique ne pourra se faire qu'avac un cable soupule du type 3 x 0,75 mm² H05VV-F.

Sonde extérieure

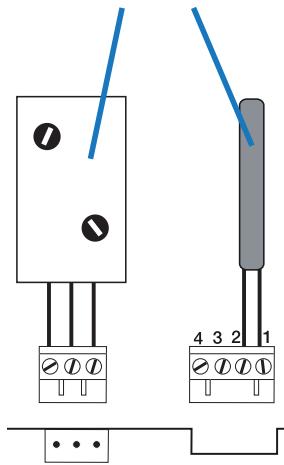

La sonde extérieure fournie en accessoire se compose de deux parties :

• L'interface et son connecteur 3 voies à raccarder sur la carte.
• Le capteur de température raccordé aux bornes 1 et 2 du connecteur.

Nota : les bornes 3 et 4 ne sont pas utilisés pour cette chaudière.

Carte électronique Isotwin

Passage pour les fils de la sonde extérieure

Programmateur d'ambiance

Raccorder les fils duprogrammateur d'ambiance sur les deux bornes comme illustré.

S'il n'est pas prévu de programmeur d'ambiance

sur l'installation, laisser le pointet sur les deux bornes du bornier.

Important :

le connecteur est destiné au raccordement d'unprogrammateur.

Eneldom, il ne doit recevoir d'alimentation du réseau 230 V.

Mise en service de la chaudière

Alimentation gaz

Ouvrir le robinet du compteur.
- Verifier l'étanchéité du raccordement gaz

• S'assurer que le compteur laïssse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique

S'assurer que la chaudiere est bien alimentee sous 230 V.

1 Positionner le sélecteur sur I.

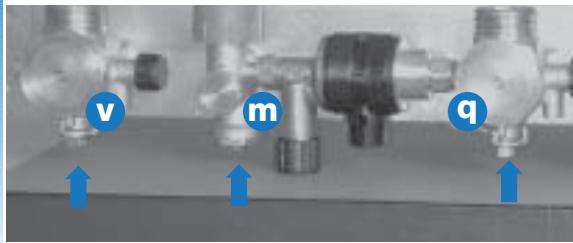

2 Ouvrir les deux vis de la vis doit être dans d'isolement (v) et (q) le sens de l'écoulement. sur les raccords de la plaque Dévisser complètement de raccordement: la fente la vis d'isolement m.

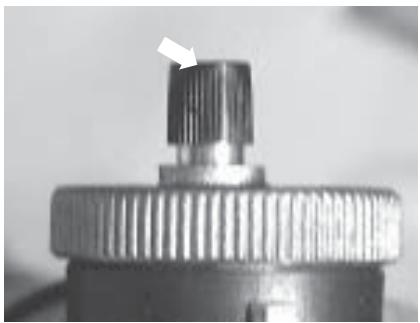

3 Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

4 Ouvrir le robinet de replissage situé sous la chaudière jusqu'à生存. 2 bars sur l'indicateur de pression.

5 Purger chaque radiateur jusqu'à écoulement normal de l'eau puis reférer les purgeurs.

6 Laisser le bouchon du purgeur de la pompe ouvert

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1et 2 bars sinon reprendre le replissage.

Réglages

Adaptation de

la puissance chauffage

La puissance maximale de la chaudière en modechauffage peut etre regleea toute valeur compriseentre les puissancesindiquees p.14.

Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoin réels de l'installation et d'éviter une surpuissance exagérée tout en maintainant un rendement élevé.

Ce réglage s'effectue

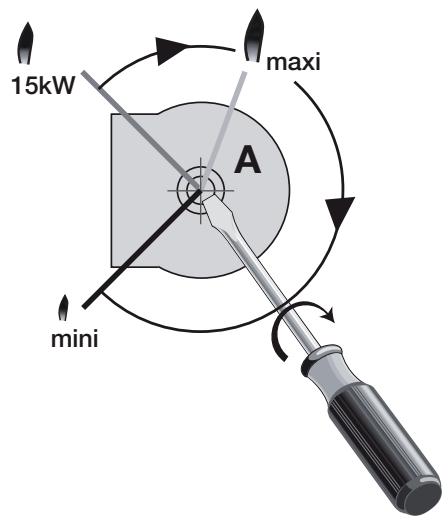

à l'aide d'un tournevis en agissant comme illustré ci-dessous sur le potentiomètre (A) situé sur la face interieure du tableau de commande.

Nota: la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Les chaudières sont réglées en usine à 15 kW.

Réglage du débit

du circuit chauffage

Il est nécessaire d'adapter
ce débit en fonction
du calcul de l'installation.
La chaudière est livrée
avec la vis (d) du by-pass
intégré ouvert de 1/2 tour;
En fonction des besoin
effectuer la rotation
de cette vis.

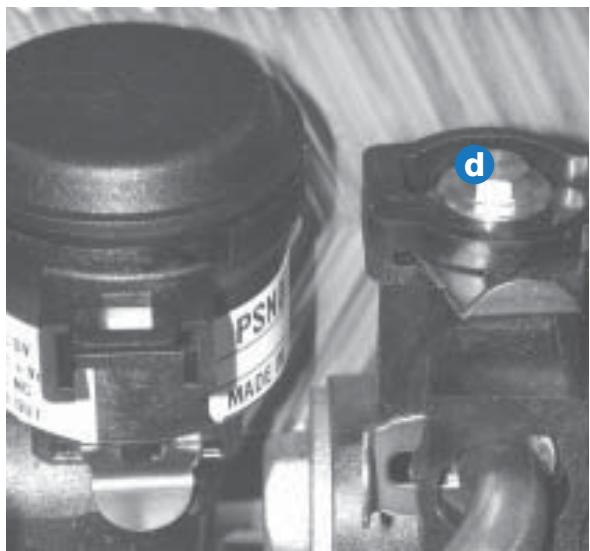

(ex.: visser pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation selon la courbe débit/pression (p.16).

Choix de fonctionnement au niveau de la carte

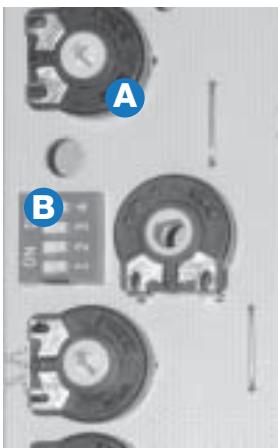

La position de 4 interrupteurs sur ON ou OFF du boîtier B déterminé le fonctionnement de la pompe et la température maximale en chauffage de la chaudière.

Réglage usine

Interrupteur 1	ON		OFF
Interrupteur 2	ON	OFF	ON	OFF
> Pompe :	permanent	avec brûleur	permanent	avec T.A.
Interrupteur 3	ON		OFF
Interrupteur 4	ON	OFF	ON	OFF
> Temp. maxi.:	53°C	87°C	53°C	73°C

Réglages

Configuration aéraulique

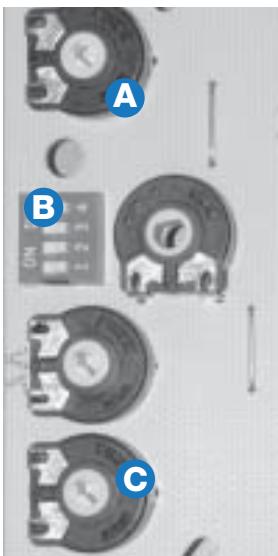

Cette fonction permet d'adapter la chaudiere type F à la configuration ventouse de l'installation. Le paramétrage doit se faire lorsque la chaudiere n'est pas en besoin.

• En tournant le potentiemetre C, apparait le code A.

• Tournier le potentiemetre afin d'obtenir le code souhaité (selon tableau ci-dessous).

Code	Longueur L maxi sortie horizontalité supérieure (C12)	Longueur L maxi sortie verticalale Ø 80/125 mm	Longueur L1 + L2 maxi Double-flux 2 x Ø 80 mm
A 0	0,3 m	0,5 m	2 x 0,5 m
A 1	0,6 m	1,5 m	2 x 1,5 m
A 2	1 m	3 m	2 x 3 m
A 3	1,4 m	4 m	2 x 4,5 m
A 4	1,8 m	5 m	2 x 6 m
A 5	2,2 m	6 m	2 x 7,5 m
A 6	2,6 m	7 m	2 x 9 m
A 7	2,9 m	8 m	2 x 10,5 m
A 8	3,2 m	9 m	2 x 11,5 m
A 9	3,5 m	10 m	2 x 12,5 m

Vidange

Si, en votre absence,

il y a risque de gel,

il est nécessaire de vidanger l'installation.

Toutefois, pour éviter cette opération,

il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange de la chaudière

Circuit chauffage:

• Fermer les vis d'isolement (q) et (v) (la fente de la vis doit être alors perpendicular au sens d'écoulement).

• Ouvrir les vis de vidange (r) et (u) situées respectivement sur le départ et le retourCHAUFFAGE.

Circuit eau chaude:

• Fermer le robinet du compteur d'eau.

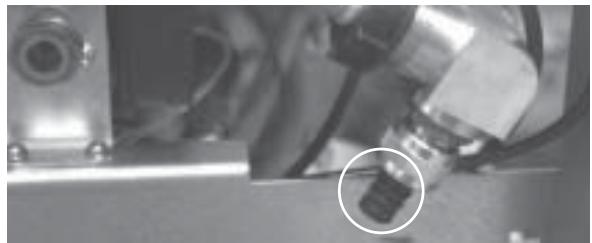

• Mettre en place un tuyau d'évacuation puis dévisser le robinet de purgege (a) situé sous le balloon.

• Faire une prise d'air en ouvrant un robinet d'eau chaude ou ouvrir la soupape de sécurité sur l'eau chaude (bouchon bleu).

Vidange du circuit chauffage seul

• Ouvrir le robinet de vidange prévu au point bas de l'installation.

• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou les vis de vidange (r) et (u) de la chaudière.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

Sécurités de fonctionnement

Protection contre le gel

Pour une absence

de quelques jours, positionner les deux selecteurs en position «mini» afin de préserver l'installation du gel.

En cas d'absence prolongée, se reporter au chapitre "Vidange" p.33.

Sécurité

de refoulement cheminée sur les Isotwin C

S'il se produit une obstruction, même partielle,

du conduit

de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique place en haut du coupe tirage de la chaudière provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F2 ou F3.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas, prévenir votre installerateur ou le service après-venture agrée le plus proche.

Important: il est interdit de mettre hors service

la sécurité de refoulement cheminée.

Toute intervention sur le système de sécurité devra se faire par un professionnel qualifié et à l'aide des pieces de rechange fournies par Saunier Duval.

Sécurité sur le débit d'air sur les Isotwin F

Si un defaulted est détecté

au niveau de I'extraction ou de I'aspiration de I'air,

le système de sécurité interrompt le fonctionnement de la chaudiere, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F2.

Dans ce cas, prévenir votre service après-vente/agréé le plus proche.

En cas de coupure de gaz

La chaudière se met en sécurité, le voyageur rouge

du tableau

de commande clignote et l'afficheur indique le code F1 ou F4.

Dans ce cas, prévenir votre service après-venture agrée le plus proche.

En cas de coupure de courant

La chaudiere cesse de fonctionner.
Des que I'alimentation electrique est rétable, la chaudiere se remet automatiquement en service.

Sécurité de surchauffesecurities individuelle VMC

Si un incidententraine l'arrêtde la chaudière

par action de la sécurité (thermostat bilame à réarmement manuel) le voyant rouge du tableau de commande clignote et l'afficheur indique le code F5.

Dans ce cas, appeler
votre service après-vente
agréé le plus proche.

Nota: dans le cas

d'une utilisation dans un ensemble collectif, l'installation comporte un dispositif de sécurité collective qui arrête la chaudiere en cas d'anomalie sur le dispositif général.

L'appareil se remet automatiquement en service sans aucune intervention dans que le système de sécurité l'autorise.

Présence d'air

Dans les canalisations:

Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents,

avertir le service après-ventecar il peut s'agir:

• de fuites légères sur l'installation

et dont il faudrait rechercher l'origine;

• d'une corrosion du circuit de chauffage auquel il faudrait remedier par un traitement approprié de l'eau du circuit.

Important:

Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien debarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplie, du bruit dà la ebullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaitre.

Saunier Duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois cedex

Telephone: [phone] - Télécopie: 01 48 76 89 32 - Site: www.saunierduval.fr
