KAC-7005PS - Amplificateur audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 5 canaux (2 stéréo + 1 monaural)
Marque	KENWOOD
Modèle	KAC-7005PS
Alimentation	12 V CC, masse négative
Fusibles	40 A × 2 (à remplacer par des fusibles de même valeur)
Impédance de charge (stéréo)	2 Ω minimum par canal
Impédance de charge (pont)	4 Ω minimum
Fonctions de filtre	Filtre passe-haut (HPF) réglable, filtre passe-bas (LPF) réglable, mode OFF
Boost de basses	Réglable (BASS BOOST LEVEL) pour le canal SUB
Réglage de sensibilité	Pour canaux A, B et SUB
Ventilateur de refroidissement	Intégré pour dissiper la chaleur
Protection intégrée	Protection contre courts-circuits, surchauffe et tension continue en sortie
Dimensions (estimées)	350 mm (L) × 200 mm (P) × 50 mm (H)
Poids (estimé)	2,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de diluants ou d'alcool
Installation	Confier à un professionnel ; fixer solidement dans un endroit aéré

FOIRE AUX QUESTIONS - KAC-7005PS KENWOOD

Comment brancher l'amplificateur KAC-7005PS sur la batterie ?

Connectez le fil d'alimentation directement à la borne positive de la batterie avec un fusible de 40 A à proximité. Le fil de masse doit être relié à une partie métallique du châssis. Utilisez un câble de section minimale de 5 mm² (AWG 10).

Pourquoi l'amplificateur ne s'allume-t-il pas ?

Vérifiez que le fil de commande (PCON) est connecté à une source 12 V (fil bleu de l'autoradio). Assurez-vous que les fusibles ne sont pas grillés et que la masse est correcte. Le voyant d'alimentation doit s'allumer en fonctionnement normal.

Que faire si le son est absent ou très faible ?

Vérifiez les connexions des câbles RCA et des haut-parleurs. La fonction de protection peut être activée (voyant éteint). Ajustez le réglage de sensibilité d'entrée. Si le fusible saute, remplacez-le par un fusible de 40 A identique.

Quelle impédance d'enceinte puis-je utiliser en stéréo ?

En stéréo, l'impédance minimale est de 2 Ω par canal. Pour une connexion en pont, l'impédance minimale est de 4 Ω. Ne descendez pas en dessous pour éviter la surchauffe ou l'activation de la protection.

Comment brancher l'amplificateur en pont ?

Utilisez les bornes SPEAKER OUTPUT du canal gauche (LEFT) et droit (RIGHT) : connectez le haut-parleur entre la borne + du canal gauche et la borne - du canal droit (ou selon le schéma). L'impédance doit être de 4 Ω minimum.

Que signifie le voyant d'alimentation éteint ?

Le voyant éteint indique que la fonction de protection est active. Cela peut être dû à un court-circuit sur les haut-parleurs, une mise à la masse d'une sortie, une surchauffe interne ou une tension continue en sortie. Vérifiez les connexions et la ventilation.

Comment régler le filtre passe-haut (HPF) ?

Utilisez le sélecteur de filtre sur HPF et tournez la commande HPF FREQUENCY pour choisir la fréquence de coupure (les fréquences inférieures seront atténuées). Idéal pour les haut-parleurs d'aigus ou médiums.

Puis-je remplacer le fusible par un modèle différent ?

Non, utilisez exclusivement un fusible neuf de 40 A. Un fusible de valeur différente peut endommager l'amplificateur ou provoquer un incendie. Déconnectez la batterie avant de remplacer le fusible.

L'amplificateur chauffe beaucoup, est-ce normal ?

Une certaine chaleur est normale, mais si la protection se déclenche, vérifiez que le ventilateur de refroidissement n'est pas obstrué et que l'appareil est installé dans un endroit aéré. Ne recouvrez pas l'amplificateur et éloignez-le des sources de chaleur.

Comment nettoyer l'amplificateur ?

Éteignez l'appareil. Essuyez la surface avec un chiffon doux et sec. N'utilisez jamais de diluant, d'alcool ou de chiffon rugueux qui risqueraient de rayer ou d'endommager le panneau.

MODE D'EMPLOI KAC-7005PS KENWOOD

Précautions de sécurité

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes : Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage. - Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 5mm² (AWS 10) afin d'éviter tout risque de détérioration ou d'endommagement du revêtement des cables. - Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil. - Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood. - Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Attention

Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative. - N'ouvre pas le couvercle supérieur ou inférieur de l'appareil. N'installe pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop souillés et où l'appareil risque d'être échaboté. - Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de cet appareil. - Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez à l'avance le faisceau de cables.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez ce revendeur Kenwood. Si l'appareil semble ne pas fonctionner correctement, consultez la revendeur Kenwood.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, je ssayer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imprégné de diluant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations. Comment éviter une élévation de la batterie Lorsque l'unité est utilisée avec l'ACC, sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de le utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants : Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l'indicateur d'alimentation s'éteint et l'amplificateur s'arrête de fonctionner. - Si un cordon de liaison aux haut-parleurs est en court-circuit. - Une sortie de haut-parleur est mise à la masse. - Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d'un défaut de fonctionnement de l'appareil. Lorsque la température interne est trop élevée et que l'appareil ne fonctionne pas.

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un grésillement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un contrôle antiparasite de ligne (en option) au câble de la batterie.
• Utiliser une passe-cable de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mentionner l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable). (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 5 mm² (AWG 10)).
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de cabling d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Sélection des haut-parleurs

• L'utilisation d'Haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
• L'impédance des enceintes qui seront connectées doit être de 2 Ω minimum (pour des connexions stéréo, amplificateur SUB) ou de 4 Ω minimum (pour des connexions en point). Lorsque plus d'un jeu d'enceintes va être utilisé, calculer l'impédance combinée des enceintes et connecte ensuite les enceintes appropriées à l'amplificateur.

Tableau d'installation, etc. (épaisseur : 15 mm ou plus)

Et ont donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi. 1. Retirer la clé de contact et débrancher la borne négative Ε de la batterie pour éviter les court circuits. 2. Régler l'appareil en fonction de l'utilisation désirée. 3. Déposer l'enveloppe. 4. Raccorder les cables d'entrée et de sortie de l'appareil. 5. Raccorder les cables de haut-parleur. 6. Relier, dans l'ordre, le cable d'alimentation, le cable de commande d'alimentation et le cable de masse. 7. Mettre en place les accessoires d'installation sur l'unité. 8. Brancher l'unité. 9. Fixer le joint. 10. Raccorder la boite.

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être générée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque de dédommager l'appareil.
• Installer ce produit à un emplacement tel que la chaleur puisse se dissiper aisément. Après l'installation, ne placez aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entrent pas en contact avec lui.
• Cette unité dispose d'un ventilateur de refroidissement permettant d'abaisser la température interne. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement est les conduites de l'unité sont bloquées. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de grilles ou autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et qu'il heurte un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

Veillez à ce que le contact électrique à la sortie de l'amplificateur et aux prises des enceintes soit bien établi. Un mauvais branchement ou un branchement lâché peut causer des éclats ou un réchauffement des prises du fait de la très grande puissance de l'amplificateur.

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et remplacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'il n'y aucn cable ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des cables ou connecteurs non raccordés après dévoir tout circuitruit.
• Raccorder séparément les câbles de haut-parleurs aux connecteurs de haut-parleurs appropriés. La mise en commun du câble négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pour rigir dans l'approirin incorporel.
• Aprouvant le client d'ayaper monter.
• Àprouvant l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

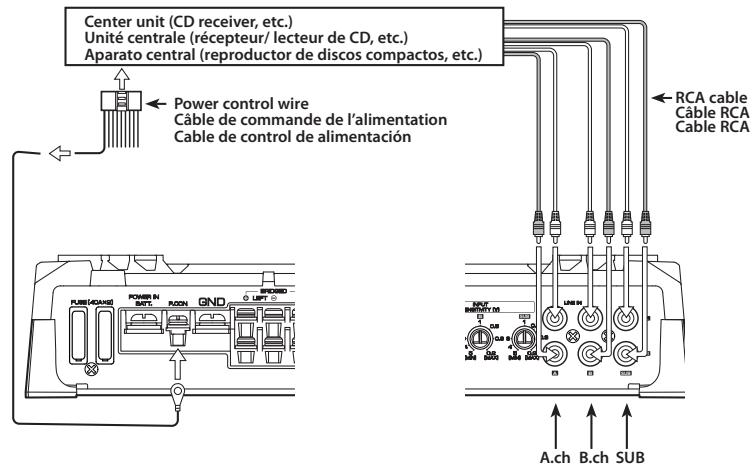

■ Raccordement d'un câble à fiche cinch (RCA)

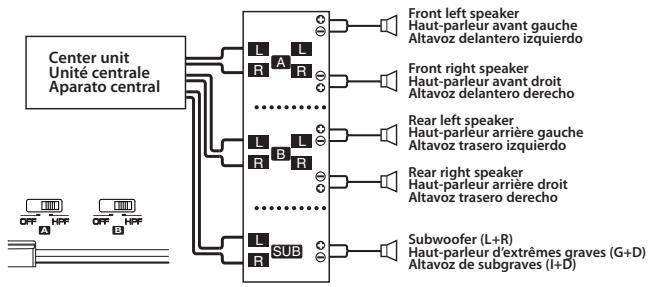

■ Système 5 voies ■

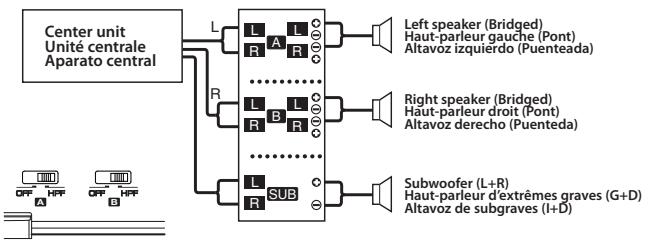

Système 3 voies

Système 3 voies

FCC WARNING

Ce qui peut paraître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un côté)(Fusible grillé)	• Les cables d'entrec (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les cables d'entrec (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe < fonction de protection>.• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le faisible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrec n'est pas améliée sur la bonne position.	• Faîre le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore est manuvaïse.(Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊕/Ø.• Un cable de haut-parleur est pince par une vis dans le châssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables.• Rebrancher le cable de haut-parleur en évitant tout pincement.• Positionner les commutateurs en tenant compte des indications fournies aux paragraphs < Exemples de système>.

Cet appareil est un amplificateur

à 5 canaux rassemblés dans un

même botl2 amplificateurs stéréo et un amplificateur monaural

L'amplificateur stereo d'un côté est

appelé amplificateur A, tandis que

quelle de l'autoreglage est designe par

la lettre B. L'amplificateur monaura est considéré comme amplificateur

est considéré comme amplificateur SUBJET : cet appareil est compatible.

SUBJECT: APPENDIX EST COMPULTE with diverse configurations de

chaîne, simplement en sélection

nant les positions des commutateurs et les fonctions comme indi

qué ci-après.

Fusible (40A × 2)

REMARQUE

Sivoues pe tro

S'il ne trouve pas de débable de calibre ajustable dans le commerce, et

contacter notre agent Kenwood.

Borne POWER IN BATT. (alimentation)

tation)

③ Borne PCON (fil de commande Volatilité)

d'alimentation) Commande l'unité ON/OFF

Commandune ON/ON REMAPORGE

REMARQUE

Commande l'unité d'alimentation.

Assurez-vous de le connecter à l'espace bleu des différents systèmes.

④Borpo GN

④ Borne GND (Massé) ⑤ Renssperk SPEAKEROI

⑤ BORNS SPEAKER OUTPUT (A. ch/ B. ch)

• Connexions stéréo:

Pour utiliser l'appareil comme amplificateur

teur stéréo, des connections stéréo doi

vent être utilisées. Les haut-parleurs à

connecter doivent avoir une impédance

ce de 2 ohms ou supérieure. Lorsque

plusieurs haut-parleurs doivent être

connectés, assurez-vous que l'impédance combinée soit de 2 ohms ou supérieure

comanche is to be 2 ohms ou supérieure pour chaque canal.

• Connexions en pont:

Pour l'utilisation de l'appareil comme

amplificateur à haute puissance de

sortie, des connections en pont doit être utilisées. (Faire les connexions aux

e tille unites. (Faire des connexions aux bornes SPEAKER OUTPUT du canal gau

chez (LEFT) et du canal droit (RIGHT)

( & & ) Les haut-parleurs a connecter

doivent avoir une impedance de 4ohms ou supérieure. Lorsque plusieurs

haut-parleurs doivent être connectés,

sasser quere l'impédance combinée en la vie de la vie.

soit de 4 ohms ou supérieure.

6 Bornes SPEAKER OUTPUT (SUB) C cet appelé étant conçu pour fonction.

ce appelé est très précis pour l'onctionner avec une impédance de charge de

2 Ohms, tout haut-parleur dont l'impé

d'ohms. nous testes branchés ou non prises.

peut être enbranche sur ces prises. 2 Ventilateur de refroidissement

⑦ ventilateur de refroidissement 2

(Commande HPF FREQUENCY (Ach/Bch))

(A ch/B ch) Cette commande permet de régler la

bande de fréquence en sortie de cet

appareil.

9 Commutateur de filtre (A. ch/1)

B. ch)

Ce commutateur est destiné au triage des signaux de sortie des haut-parleurs.

• Position HPF (filtre passage-haut):

Le filtré laisse passer les fréquences

supérieures à la fréquence précisée

au moyen de la commande "HPF EPOQUENCA"

FREQUE

Position OFF:

Le filtre n'agit pas, autrement dit tout

le spectre des fréquences est présent en octobre.

en sc

10 Commande LPF FREQUENCY (SUR)

(SO)

cette commande, permet de régler la bande de fréquence en sortie de cet

appa

Commande BASS BOOST LEVEL

(SUB)

Régle le niveau de basse fréquence desqu'enfant sénécanés

deva

Commande d'entrée SENSITIVITY (sensibilité)

(sensibilité d'entrée) (A. ch/B. ch/ SLUR)

Begle

de pré-sortie de l'unité centrale bran

chea

REMARQUE

Se référer à la section

du manuel des instructions de l'unité

centrale à propos du niveau de pré

sortie

Borne LINE IN (entrée de ligne)

(A. ch/B. ch/SUB)

14 Indicateur d'alimentation

Lorsque l'alimentation est activée, Indicateur d'alimentation s'illumin.
