KAC-6406 - Amplificateur audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 4 canaux
Marque	KENWOOD
Modèle	KAC-6406
Alimentation	CC 12 V (11 – 16 V admissible)
Fusible	30 A
Nombre de canaux	4
Impédance d'enceinte (stéréo)	2 Ω minimum
Impédance d'enceinte (pont)	4 Ω minimum
Sensibilité d'entrée (RCA)	0,2 V – 5,0 V RMS
Filtre passe-haut (voie A)	80 Hz (HPF)
Filtre passe-bas (voie B)	Réglable (LPF)
Indicateur d'alimentation	Oui (s'allume sous tension)
Fonction de protection	Court-circuit, température élevée, tension continue
Entrée niveau haut-parleur	Jusqu'à 50 W max
Dimensions (estimation)	300 x 200 x 60 mm (L x l x H)
Poids (estimation)	2,5 kg
Entretien	Essuyer avec un chiffon silicone doux après extinction. Ne pas utiliser de solvants.
Sécurité	Installer à l'écart de la chaleur, de l'humidité et des zones d'airbag. Ne pas recouvrir.
Informations générales	Amplificateur compatible avec systèmes 2 voies + caisson de graves. Câblage recommandé : section 5 mm² (AWG 10).

FOIRE AUX QUESTIONS - KAC-6406 KENWOOD

Comment brancher l'amplificateur KENWOOD KAC-6406 ?

Suivez l'ordre : 1) Débranchez la batterie. 2) Réglez les commutateurs. 3) Branchez les câbles d'entrée (RCA ou haut-parleur). 4) Branchez les haut-parleurs. 5) Branchez l'alimentation (BATT, P.CON, GND) avec un câble de section 5 mm². 6) Remettez la batterie. Consultez le schéma de la notice.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible (30A) et remplacez-le si nécessaire. Assurez-vous que le fil de commande P.CON est connecté à la sortie commandée de l'autoradio. Contrôlez les connexions de la batterie et de la masse.

Pourquoi l'indicateur d'alimentation est éteint alors que l'appareil est sous tension ?

Cela indique que la fonction de protection est activée. Causes possibles : court-circuit des fils d'enceinte, mise à la masse d'une sortie, température interne excessive, ou tension continue en sortie. Vérifiez les connexions et la ventilation.

Comment régler la sensibilité d'entrée (INPUT SENSITIVITY) ?

Tournez la commande INPUT SENSITIVITY (A. ch ou B. ch) selon le niveau de pré-sortie de votre autoradio. Le réglage idéal se fait en augmentant progressivement jusqu'à obtenir un son clair sans distorsion.

Quels haut-parleurs puis-je utiliser avec cet amplificateur ?

En stéréo, utilisez des haut-parleurs d'impédance 2 Ω minimum par canal. En pont, l'impédance doit être 4 Ω minimum. Ne dépassez pas la puissance nominale des haut-parleurs.

Comment connecter l'amplificateur en mode pont (bridge) ?

Utilisez les bornes SPEAKER OUTPUT : branchez le haut-parleur entre la borne ⊕ du canal gauche (LEFT) et la borne ⊙ du canal droit (RIGHT). L'impédance du haut-parleur doit être d'au moins 4 Ω.

Comment nettoyer l'amplificateur KENWOOD KAC-6406 ?

Éteignez l'appareil et essuyez la surface avec un chiffon au silicone ou un chiffon doux et sec. N'utilisez jamais de solvants comme un diluant à peinture ou de l'alcool.

Pourquoi le son est-il distordu ou de mauvaise qualité ?

Vérifiez la polarité des haut-parleurs (⊕ et ⊙) : une inversion provoque une distorsion. Assurez-vous qu'aucun fil d'enceinte n'est pincé par une vis. Vérifiez également la position des commutateurs FILTER.

Où installer l'amplificateur dans le véhicule ?

Choisissez un endroit sec, aéré, à l'abri de la chaleur excessive et de la lumière directe du soleil. Ne l'installez pas près du tableau de bord, d'airbags, ou dans le compartiment moteur. Fixez-le solidement pour éviter tout déplacement.

Que faire si la batterie se décharge rapidement ?

L'utilisation prolongée avec le contact mis (ACC ON) sans faire tourner le moteur décharge la batterie. Utilisez l'amplificateur de préférence moteur allumé. Si le problème persiste, vérifiez le câblage du fil de commande P.CON.

MODE D'EMPLOI KAC-6406 KENWOOD

Averagement

Préparez les précautions suivantes.

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laisser un professionnel effectuer le travail de montage et de câblage.
• Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 5mm² (AWG 10) afin d'éviter tout risque de déterioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'article.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Pour évider tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.

N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Évitez aussi les endroits trop poussiéreux et où l’appareil risque d’être échafaudé. - Lors du remplacement d’un fusible, utilisez seulement un fusible neuf avec la valeur induite. L’utilisation d’un fusible d’une valeur différente peut être la cause d’un mauvais fonctionnement de votre appareil. - Pour éviter les courts-circuits lors du remplacement d’un fusible, déconnectez à l’avance le faisceau de cables.

Remarque

• Si vous rencontrez les problèmes pendant l'installation, consultez cette revende Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez cette revende Kenwood.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

N’essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants : Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l'indicateur d'alimentation s'éteint et l'amplificateur s'arrête de fonctionner. - Si un cordon de liaison aux haut-parleurs est en court-circuit. - Une sortie de haut-parleurs est mise à la masse. - Une tension continue est appliquée sur les sorties vers les hauts-parleurs en raison d'un début de fonctionnement de l'annexe Lorschau la temperature interne est trop élevée et que l'appareil ne fonctionne pas.

Cablage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncer et.
• Si un bourdonnement se fait entendre dans les hautparleurs lorsque le moteur tourne, fixer un filtre antiparité de ligne (en option) au câble de la batterie.
• Utiliser un passe-cable de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un disjoncteur protégeant le cordon d'alimentation situé près de la batterie. Ce disjoncteur doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (inflammable). (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 5 mm² (AWG 10)). Lorsque plus d'un amplificateur de puissance doivent être utilisés, utiliser un cable de cablage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Sélection des haut-parleurs

• L'utilisation de haut-parleurs d'une puissance d'entrée inférieure à la puissance de sortie de l'amplificateur peut provoquer un dégagement de fumée ou une panne de l'équipement.
• L'impédance des enceintes qui seront connectées doit être de 2 Ω minimum (pour des connexions stéréo) ou de 4 Ω minimum (pour des connexions en pont). Lorsque plus d'un jeu d'haut-parleur sera utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Impédance combinée

Tableau d'installation, etc. (épaisseur : 15 mm ou plus)

Etant donné qu'aucun des réglages et accordements n'est assez important, il importe de prendre pleinement connaissance du mode d'emploi. 1. Retirer la clé de contact et débrancher la borne négative ∩ de la batterie pour éviter les court-circuits. 2. Régler l'appareil en fonction de l'utilisation désirée. 3. Raccorder les câbles d'entrée et de sortie de l'appareil. 4. Raccorder les câbles de haut-parleur. 5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse. 6. Mettre en place les accessoires d'installation sur l'unité. 7. Brancher l'unité. 7. Brancher la partie. 8. Raccorder la borne négative de la batterie. ATTENTION

• Ne pas excéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être générée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque deendommager l'appareil.
• Installer ce produit à un emplacement tel que la chaleur puisse se dissiper aisément. Après installation, ne placer aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entreront pas en contact avec lui. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heurte quelqu'un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Appareils installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnement normalement.

Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits.

L'élément d'un cable de l'alimentation et d'enceinte en relation del cable de alimentacion y del altozov

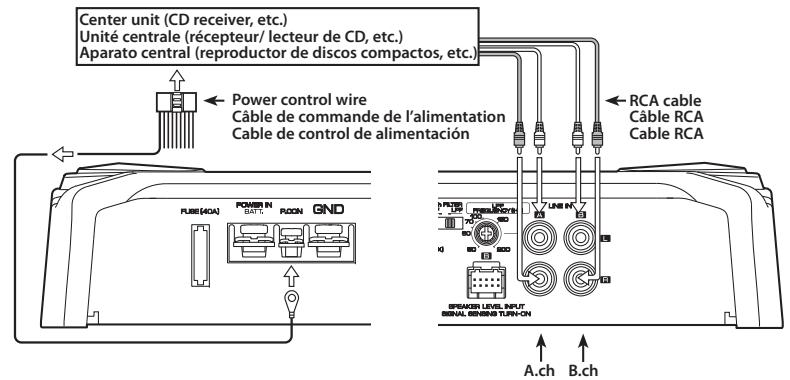

■ Raccordement d'un câble à fiche cinch (RCA)

Raccordement au niveau haut-parleur

Ne pas raccorder des cables ou conducteurs à la fois aux prises de sortie pour cable RCA et aux prises d'entente de haut-parleur car l'appareil risquerait d'être endommagé ou de mal fonctionner.

NOTA

Système 2 voies + enceinte d'extrêmes graves

L'ETOILE PARIS NORD 2,50 Allée des Impressionnistes

BP 58416 VILLEPINTE, 95944 ROISSY CH DE GAULEL CEDEX France

France

Importatore

JVCKENWOOD Italia S. p. A.

Via G. Sirtori 7/9, 20129 Milano

Ita

Importeur

JVCENWOOD Belgium N°: LavoinepostePO-2481-19

Pour l'Europe et la Turquie

Déclaration de conformité se

rapportant à la directive EMC

2004/108/EC

Fabricant:

JVC KENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi

Kanagawa, 221-0022, Japan

Bancoponte dans 15

Représentants dans TOE IVERKENWOOD Nederland, R. V.

AMSTERDAMSEWEG 37,1422 AC UITHOORN, Pays-Bas

Ammelumcweg 37,1422 AE OHIOON, Pays Bas

Information sur l'élimination des anciens

équipements électriques et électroniques

(applicable dans les pays qui ont adopté des)

systèmes de collecte sélective)

Les produits sur lesquels le pictogramme

poubelle (barre) est apposée. Ne peuvent pas éliminer ovoe ouveo reine.

électroménagers comme ordinateurs et équipements électroniques doivent être recyclés sur des sites

électroniques doivent être recyclées sur des sites

• capables de traiter ces produits et leurs déchets

Contactez vos autorités locales pour connaître

le site de recyclage le plus proche. Un recyclage

adapté et l'élimination des déchets aidont

des leurs effets nocifs sur notre santé et sur la vie.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un côté)(Fusible grillé)	• Les câbles d'entrée (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les câbles d'entrée (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe < fonction de protection>.• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrée n'est pas améliée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore est manuvaïse.(Le son est distordu.)	• Les câbles de haut-parleur ont été raccordés en inversant la polarité ⊙/Ø.• Un cable de haut-parleur est pince par une vis dans le châssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des câbles.• Rebrancher le cable de haut-parleur en évitant tout pincement• Positionner les commutateurs en tenant compte des indicateions fournies aux paragraphs <Contrôles>.

Ceci est un amplificateur à 4 canaux avec deux ampli

amplificateurs stéréophoniques en un élément; l'un appelé

Amplificateur A, l'autre Amplificateur B. Cet appelée est compatible avec diverses configurations de chaîn

est compatible avec diverses configurations simplement en sélectionnant les positions des comm

implorement on the establishment of positive signs tateurs et les fonctions comme indiqué ci-après.

①Fusible

KAC-7406:40

KAC-6406:30A

REMARQUE

Si vous ne trouvez pas de fusible de calibre ajustat dans le

commerce, etc., contacter libre agent Kenwood.

② Borne POWER IN BATT. (alimentation)

③ Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le

connecter à l'ensemble des différents systèmes

④ Borne GND (masse)

⑤ Bornes SPEAKER OUTPUT (A. ch/B. ch)

• Connexions stéréo:

Pour utiliser l'appareil comme amplificateur stéreo, des

connections stéréo doivent être utilisées. Les haut-parleurs

connecter doivent avoir une impedance de 2 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés

Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou

la suite que l'impédance combinée soit de 2 ou 3 ohms ou supérieure pour chaque canal.

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur à haute

puissance de sortie, des connections en point doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊕ et du canal droit (RIGHT) ⊙). Les haut-parleurs à connecter doivent avoir une impédance de ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de ohms ou supérieure.

Commande INPUT SENSITIVITY (sensibilité d'entrée)

A. ch/B. ch)

Réglez cette commande selon le niveau de pré-sortie des

unité centrale branche à cet amplificateur.

REMARQUE

Se référer à la section du manuel des instructions-

instructions de l'unité centrale à propos du niveau de pré-sortie

Commutateur FILTER (A. ch)

Le commutateur est destiné au filtrage des signaux de son

de haut-parleurs.

Position HPF (filtre passe-haut):

seules des fréquences égales ou supérieures à 80 Hz sont émises. (Les fréquences inférieures à 80 Hz sont supprimées)

Position OPP : le filtre n'agit pas, autrement dit tout le spectre des fréquences.

Le magic passeout sequences est présent en sortie.

Commutateur FILTER (B ch)

Le commutateur est destiné au

les des haut-parleurs.

Position LPF (filtre passe-bas):

le filtré laissé passer les fréquences inférieures à la fréquence

Précision moyenne de la commande «LPF FREQUENCY.

Position OFF:

est présent en sortie.

Commande LPF FREQUENCY (B. ch)

Lette commande permet de régler la bande de fréquence en octave de cet appareil.

Borne SPEAKER LEVEL INPUT (niveau haut-parleur)

BORNE SP LARER LEVE IN OP (niveau haut-parleur) la puissance de sortie maximum de l'autoradio stéroy

La puissance ne soit maximum de 10. d'origine ne doit pas dépasser 50W.

l'alimentation est activée et désactivée lorsque l'appareil

bhourquoi il n'est pas nécessaire de commande de l'allement.

1Borne LINE IN (Entrée de ligne) (Ach/Bch)

1Bonne LINE IN (entrée de ligne) (A. ch/B. ch) 2Indicateur d'alimentation

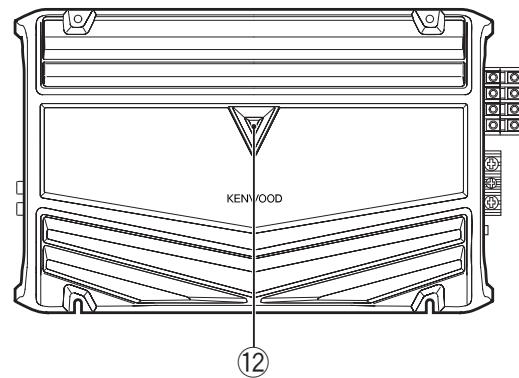

2 Indicateur d'alimentation Lorsque l'alimentation est activée, l'indicateur d'alimentation

illumine.

Les specifications sont sujettes à changements sans

notification
