Type de produit	Lave-vaisselle
Marque	Fagor
Modèle	LF-063 IT
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids	45 kg
Capacité	12 couverts
Classe énergétique	A+
Consommation d'eau	12 L par cycle
Consommation électrique	0,92 kWh par cycle
Niveau sonore	49 dB
Nombre de programmes	5
Programmes disponibles	Auto, Eco, Intensif, Rapide, Prélavage
Fonctions spéciales	Départ différé, Sécurité enfant, Indicateur de sel et liquide de rinçage
Type de filtre	Auto-nettoyant
Matériau de la cuve	Acier inoxydable
Entretien recommandé	Nettoyer les filtres régulièrement et vérifier les bras de lavage
Sécurité	Protection contre les fuites d'eau
Pièces détachées disponibles	Oui
Couleur	Blanc
Alimentation électrique	220-240 V / 50 Hz

FOIRE AUX QUESTIONS - LF-063 IT FAGOR

Comment installer mon lave-vaisselle Fagor LF-063 IT ?

Assurez-vous que l'appareil est de niveau et que les raccordements d'eau et d'électricité sont conformes. Consultez le schéma d'installation dans la notice pour les branchements.

Quel programme utiliser pour une vaisselle très sale ?

Utilisez le programme Intensif qui chauffe l'eau à 65°C pour éliminer les résidus tenaces.

Comment nettoyer le filtre du lave-vaisselle ?

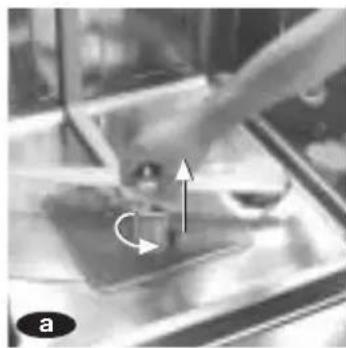

Retirez le panier inférieur, dévissez le filtre cylindrique et rincez-le sous l'eau courante. Remettez-le en place une fois sec.

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée, que l'alimentation électrique est branchée et que le programme est sélectionné. Si le problème persiste, consultez la section dépannage de la notice.

Comment entretenir le lave-vaisselle pour éviter les mauvaises odeurs ?

Nettoyez régulièrement les filtres, les bras de lavage et le joint de porte. Utilisez un produit nettoyant pour lave-vaisselle une fois par mois.

Quelle quantité de sel régénérant dois-je mettre ?

Remplissez le réservoir de sel jusqu'à ce que le témoin lumineux s'éteigne. Utilisez du sel spécifique pour adoucisseur d'eau.

Puis-je utiliser des pastilles tout-en-un ?

Oui, sélectionnez le programme adapté et assurez-vous que le compartiment à liquide de rinçage est réglé en conséquence si nécessaire.

Comment régler le départ différé ?

Appuyez sur la touche Départ différé jusqu'à l'heure souhaitée, puis lancez le programme. Le lave-vaisselle démarrera automatiquement.

Que faire si le lave-vaisselle fuit ?

Vérifiez les raccordements d'arrivée et d'évacuation d'eau, ainsi que le joint de porte. Si la fuite persiste, contactez un service technique.

Quels types de vaisselle ne pas mettre au lave-vaisselle ?

Évitez les objets en bois, les couverts en argent non traités, les plastiques non compatibles haute température et les objets en cristal fragile. Consultez la notice pour la liste complète.

MODE D'EMPLOI LF-063 IT FAGOR

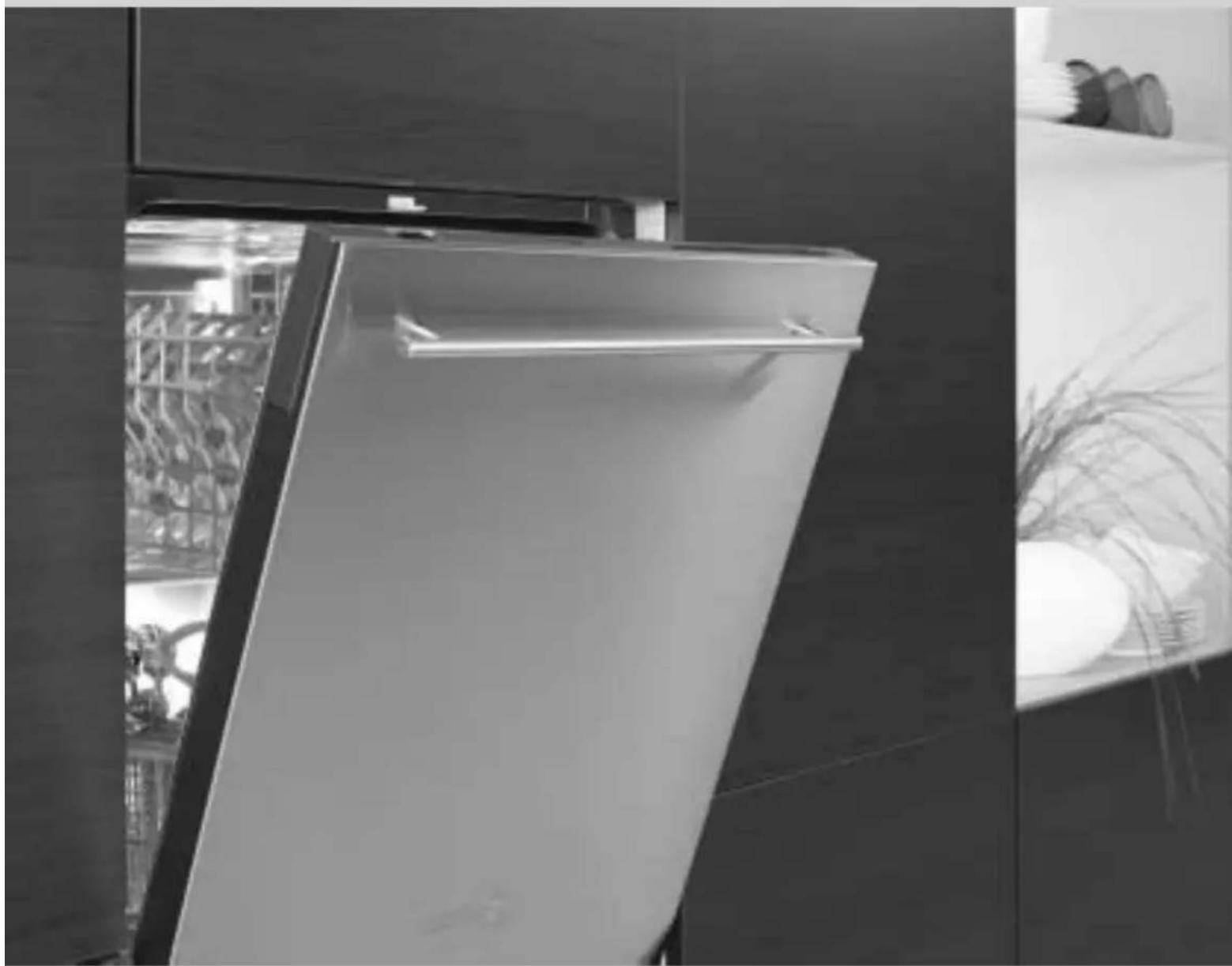

Notice d'instructions pour l'installation et l'utilisation de l'appareil Handleiding voor installatie en gebruik van het apparaat

Éliminer les éléments de protection intérieure : cales en polystyrène pour fixer les paniers.

Vous trouverez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :

Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-vous que le tuyau est bien vissé à l'appareil.

Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).

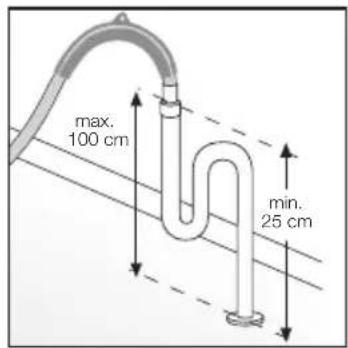

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 – 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étranglements.

Si votre lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60°C. Si vous utilisez ce type d'alimentation, il vous faudra tenir compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.

IMPORTANT

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute éventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).

3

BRANCHEMENT ELECTRIQUE

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Il est très important que le lave-vaisselle

soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourra être réalisé que par un service après-vente (ST) ou toute personne agréée. Pour encastrement et intégration, la fiche doit être accessible après installation.

IMPORTANT

Sur la partie intérieure de la porte, sur le bord supérieur, vous trouverez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.

4 NIVELLEMENT ET POSITIONNEMENT

Pour installer un lave- vaisselle intégrable :

PLAN DE TRAVAIL

a Si le plan de travail est en bois, placez la protection en plastique sur le plan du meuble, afin d'empêcher que les buées endommagent cette zone.
b Placer les équerres avant sur le lave-vaisselle afin de pouvoir le fixer aux meubles contigus ou au plan de travail (voir point "I", page 8).

PIEDS – MISE À NIVEAU

Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe, dévissez les supports des pieds et retirez-les.
d Avant d'introduire le lave-vaisselle dans la niche, approchez-le et soulevez-le en tournant les pieds arrières, jusqu'à laisser un espace d'environ 3 millimètres avec le plan de travail.
e Régler la hauteur souhaitée des pieds avants. Certains modèles intégrables possèdent une tige, en façade de l'appareil, permettant de mettre à niveau les pieds arrières.

Voir notice d'information contenant les instructions de montage.

f Placez le patron, fixez-le et marquez la position des orifices.

9 Percez avec une mèche de ∅ 2,5 mm et vissez les supports (partie courbe vers le bas) au revêtement.

h Posez le Revêtement sur la Porte et faites coïncider les supports dans les logements correspon-dants. Tirez vers le bas et veillez à bien le fixer et à le mettre à niveau avec la partie supérieure de la porte.

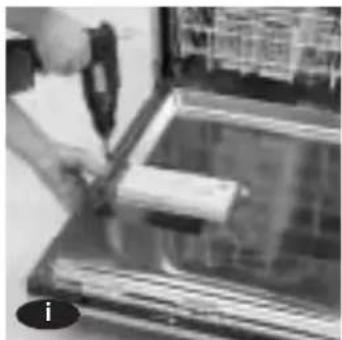

i Ouvrez lentement la porte du lave-vaisselle en saisissant le revêtement. Vissez ensuite ce dernier et vérifiez l'alignement du panneau avec la porte.

j Compenser, si nécessaire, la force des ressorts de la porte à l'aide des vis additionnelles fournies dans le sac des accessoires.

Introduisez le lave-vaisselle dans la niche. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

k Encastrez la plinthe du meuble de cuisine et, si nécessaire, sciez-la jusqu'à obtenir la mesure souhaitée.

1 Fixez le lave-vaisselle au plan de travail, si ce dernier est en bois. Si le plan de travail est en granite, fixez le lave-vaisselle aux meubles mitoyens.

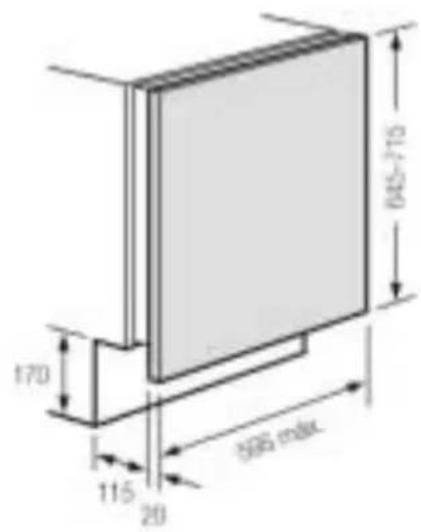

Poids maximum et minimum recommandés pour le revêtement-porte a placer sur les lave-vaisselle : Maximum 6,5 Kg. Minimum : 3 Kg.

Person using a tool to cut or mark a metal component, no visible text or symbols

Laisser, au moins, deux millimètres d'espace sur les côtés entre les meubles ou électroménagers et le lave-vaisselle.

Pour les modèles intégrables inoxydables, tenir compte des instructions d'installation.

Intégrable en colonne

Intégrable sous plan

Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire

a

Ouvrez la porte du lave-vaisselle.

b

Appuyez sur la touche ON du lave-vaisselle.

C

Sélectionnez le programme 1 (prélavage), sans vaisselle ni détergeant.

d

Fermer la porte et l'appareil se mettra en marche automatiquement.

Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.

Réglage de la dureté de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa dureté sera élevée. Pour que le calcaire n'endommage pas votre lave-vaisselle, celui-ci incorpore un adoucisseur qui élimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.

Avant de mettre le lave-vaisselle en marche, il vous convient de savoir quelle est la dureté de l'eau de votre région. Cette information vous sera fournie par :

1° ■ La société de distribution d'eau de votre localité.
2° ■ Le Service d'Assistance Technique Agréé, SAT.
3° ■ Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.

Pour connaître le niveau de dureté de l'eau :

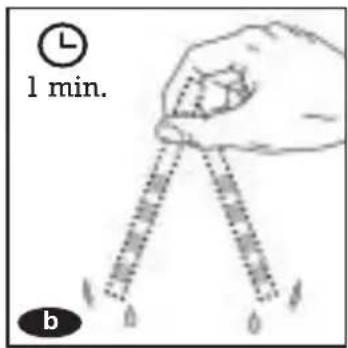

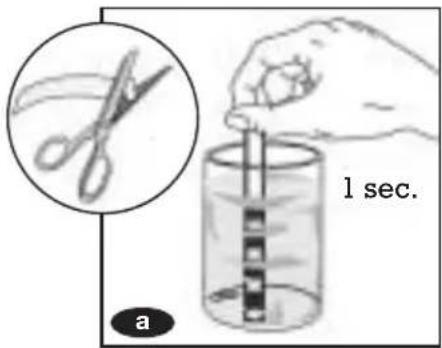

Plonger la bande dans un verre d'eau durant une seconde.

La retirer et la secouer.

Attendre une minute.

Comparer le résultat du test sur la bande avec le tableau fourni et régler ensuite votre lave-vaisselle.

Niveau de calcaire (HF)		0-13 HF 14-38 HF 39-50 HF 51-63 HF Plus de 63 HF
Niveau de calcaire (DH)		0-7DH 8-21 DH 22-28 DH 29-35 DH Plus de 35 DH
Résultat du test		Vert 1 Bande rouge 2 Bandes rouges 3 Bandes rouges 4 Bandes rouges
Position durégulateur	Manuel	Position 2 Position 3	Position 4
	Électronique	L0	L1	L2	L3	L4
Dureté		Douce	Normale	Moyenne	Dure	Très dure

HF : Dureté exprimée en degrés français. DH : Dureté exprimée en degrés allemands.

Si votre lave-vaisselle n'a pas besoin de sel, vous pouvez passer au chapitre "Liquide de rinçage".

Réglage de la quantité de sel

Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modèle, peut être manuel ou électronique.

REGULATION MANUELLE

Si votre lave-vaisselle possède sur la partie latérale intérieure droite un régulateur de sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le régulateur de sel sur le chiffre correspondant à la dureté de votre eau (Cf. tableau).

Pour sélectionner la position adéquate, utilisez une pièce de monnaie (Mod. A) ou un tournevis (Mod. B).

Ce simple réglage du lave-vaisselle est vital pour son bon fonctionnement. Ne le négligez pas.

Si vous allez utiliser des détergents combinés en pastilles (3 en 1, 4 en 1), situez le régulateur sur le chiffre correspondant au test. Pour revenir à l'utilisation de détergents tionnels, repositionner le régulateur sur le chiffre correspondant au test.

REGULATION ELECTRONIQUE

Sur certains modèles, le régulateur de sel est électrique (pas de signalétique chiffrée : Cf. Mod. C sur photo ci-contre) et son réglage s'effectue sur le bandeau de commandes.

Ces modèles disposent de 5 positions de réglage.

1. Appuyez sur la touche

Départ Différé pendant trois secondes.

Le visuel affichera un chiffre, précédé de la lettre "L" (L1).

1. Appuyez sur la touche Départ Différé pour sélectionner la quantité de sel souhaitée.

2. Validez votre choix PROG (consultez le tableau) en appuyant sur la touche Programme.

N'oubliez pas de : régler la position de sel suivant le résultat du test de dureté de l'eau. Voir tableau page précédente.

La première fois que vous remplirez le réservoir à sel, il vous faudra :

a

Versez le sel en prenant soin de ne pas totalement remplir le réservoir.

b

Complétez le remplissage avec de l'eau.

Le lave-vaisselle est équipé d'un réservoir à sel situé sur la partie inférieure du lave-vaisselle.

Il n'utilise pas du sel de cuisine, mais un sel spécialement conçu pour les lave-vaisselles.

c Remuez avec une cuillère.
d Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.

Quand faut-il rajouter du sel?

Un voyant lumineux vous indiquera lorsque il faudra remettre du sel.

Attention :

Si votre appareil n'est

pas muni d'un visuel ou voyant lumineux, vous devrez le remplir de sel périodiquement (tous les 20 lavages environ, pour de l'eau à dureté moyenne).

Le liquide de rinçage facilite le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rinçage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent. Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rinçage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la récupérez en fin de lavage, veuilleez augmenter le réglage du régulateur du liquide de rinçage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.

Quand faut-il remettre du liquide de rinçage ?

Le lave-vaisselle lui-même indiquera quand il faudra remettre du liquide de rinçage.

Un voyant lumineux, sur le bandeau de commandes, du lave-vaisselle indique qu'il faut remettre du liquide de rinçage.

N'utilisez pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.

a Après avoir réglé la dose, vous devez remplir le distributeur au maximum en prenant soin d'éviter tout débordement. Si cela se produisait, essuyez avec un chiffon le liquide qui aurait débordé.

Ce n'est pas parce que vous mettrez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de tâches sur la vaisselle.

Détergent

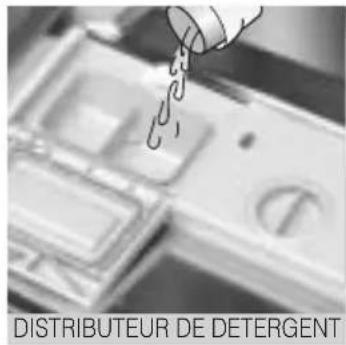

Le détergent est versé dans un réservoir situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinçage.

a

Après avoir versé le détergent, refermez le couvercle du distributeur.

b

Certains programmes requièrent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.

Il existe des détergents en pastilles, en poudre et liquides.

Vous pouvez consulter la quantité de détergent nécessaire sur le tableau de programmes.

L'utilisation de détergents en pastilles à la place des produits traditionnels (sel granulé, détergent en poudre, liquide de rinçage), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.

Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisselle, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommandons de n'utiliser que des produits traditionnels.

N'oubliez pas que, après le retour au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine récupère sa performance initiale et que toutes les traces disparaissent sur la cuve et la vaisselle.

Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage !

En cas de doute, veuillez consulter le fabricant du produit.

Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!

Tous les types de vaisselle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun problème; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tâcher en surface.

Les pièces en aluminium peuvent se décolorer avec le temps.

La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité. Ne laver que les verres qui sont lavables en lave-vaisselle.

Assurez-vous que la vaisselle supporte le lavage en lave-vaisselle.

Mise en place de la vaisselle

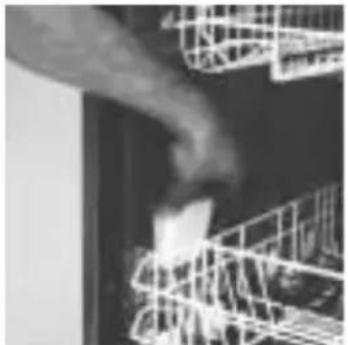

Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.

a

Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la "bouche" vers le bas.

b

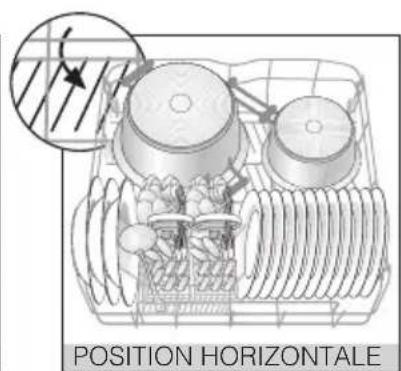

Si votre modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

EN-50242

IMPORTANT

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

c

Les couverts, à

l'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient dirigés vers le bas.

d

Dans le panier

supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en placer des verres à vin.

Si vous choisissez le programme Express ou la fonction Charge

Supérieure, vous devrez mettre la vaisselle dans le panier supérieur.

Par contre, si vous choisissez la fonction

Charge Inférieure, vous devrez charger uniquement le panier inférieur.

Après avoir chargé le lave-vaisselle, assurez-vous que les bras d'aspersion tournent sans obstacle et que les couverts n'empêchent pas l'ouverture du distributeur de détergent.

Les paniers peuvent être réglés en fonction du chargement.

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas.

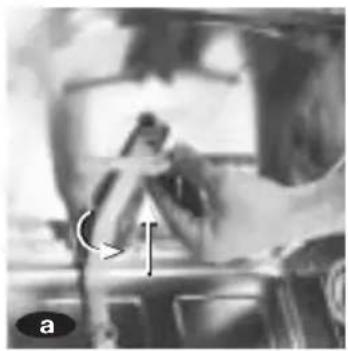

a Panier supérieur modèle A :

Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales.

Assurez-vous que les deux côtés sont à la même hauteur ; si ce n'est pas le cas, mettez le panier de niveau.

b Panier supérieur modèle B :

Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installer le panier à la hauteur voulue. Remettre le taquet en place en s'assurant qu'il fasse butée au fond du rail; un "clic" sec se fait entendre en fermant.

Pour sélectionner le programme de lavage, procédez comme suit :

a Ouvrez la porte du lave-vaisselle.
b Appuyez sur la touche ON du lave-vaisselle.
c Sélectionnez le PROG programme de lavage en appuyant sur la touche PROG.
d Sur les modèles sans visuel, le voyant correspondant au programme sélectionné s'allumera. Sur les modèles avec visuel, ce dernier affichera le numéro du programme sélectionné, précédé de la lettre "P".

Vous disposez de plusieurs types de programmes selon le modèle de lave-vaisselle :

Il est très important de bien choisir le programme en fonction de la saleté, de la quantité et du type de vaisselle.

PROGRAMME	SYMBOLE	TEMPERATURE (°C)	TYPE DE VAISSELLE	QUANTITE DE DETERGENT (g)	CONSOMMATION TOTALE kWh/litres *
Prélavage P1		Froid	Pour laver la vaisselle qui ne va pas être lavée immédiatement	Sans détergent	0,007 KWh3 litres
Intensif P2		70	Pour de la vaisselle et des casseroles très sales	25+15	1,4 KWh14 litres
Normal P3		65	Pour de la vaisselle sale	25+5	1,2 KWh14 litres
Auto P3		55-65	Pour de la vaisselle sale	25+5	1,2 KWh14 litres
Economique** P4		50	Pour de la vaisselle peu sale	25+5	1,05 KWh14 litres
Rapide P5		55	Pour de la vaisselle très légèrement sale	25	0,79 KWh11 litres
Mixte P6	Mix	50	Pour de la vaisselle sale et délicate	25+5	0,87 KWh14 litres
Express*** P7		40	Pour de la vaisselle très légèrement sale mise dans le panier supérieur	20	0,3 KWh7 litres

Une dose de 25 g de détergent en poudre non concentré équivaut à une cuillère à soupe rase et demie ou à une pastille de détergent. Pour les détergents en pastilles et liquides, suivez les recommandations du fabriquant de détergent.

* Valeurs pour moteur de 60W et 12 couverts.

** Le programme économique, normalisé suivant EN-50242, est plus long que les autres programmes ; cependant il consomme moins d'énergie et respecte davantage l'environnement. Un voyant lumineux et un bip continu pendant 3 secondes vous indiqueront la fin du programme.

*** Pour le programme Express, il vous faudra utiliser un détergent en poudre ou liquide au pouvoir de dissolution optimal.

4

SELECTION DES FONCTIONS SUPPLEMENTAIRES

Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable.

Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.

Descriptif des fonctions supplémentaires suivant les modèles :

Touche : Départ différé

Permet de différer le début du lavage. Certains modèles diffèrent le lavage de 3, 6 ou 9 heures. Dans ce cas, si on appuie sur la touche Départ différé, un voyant s'allume pour signaler que l'option est activée.

Sur d'autres modèles, on à le choix de différer le lavage, de 1 à 19 heures avec des intervalles d'1 heure. Idéal pour bénéficier du tarif électrique de nuit. Sur ces modèles, en appuyant sur la touche Départ différé, le display indiquera de combien d'heures vous voulez différer le début du lavage.

Touche : Chargement en haut/bas (Duo-Zone)

N'utilise que la moitié de la capacité du lave-vaisselle. Charge Supérieure, dans le panier supérieur, pour les pièces les plus délicates et Charge Inférieure dans le panier inférieur pour des casseroles ou des pièces très sales. Valable pour tous les programmes.

Touche : Demi- charge

Permet de laver une demi-charge dans le panier supérieur uniquement. Valable pour tous les programmes.

IMPORTANT

Si après la sélection des fonctions supplémentaires, vous changez de programme ou appuyez sur la touche ON / OFF, vous annulez toutes les fonctions préalablement sélectionnées.

5

MISE EN MARCHE

Une fois le programme de lavage sélectionné, ainsi que les fonctions additionnelles, fermez la porte du lave-vaisselle et ce dernier se mettra automatiquement en marche.

Lorsque le lave-vaisselle est en marche et que ...

• vous voulez introduire une pièce en plus dans le lave-vaisselle.

• vous voulez modifier le programme de lavage.

• Ouvrez la porte du lave-vaisselle.

• Introduisez la pièce dans le lave-vaisselle et/ou modifiez PROG le programme de lavage.
• Fermez la porte du lave-vaisselle.

NOTE : Pour des raison de sécurité, le programme tarde quelques secondes à redémarrer.

Sauf si la modification a une incidence sur la durée du programme de lavage sélectionné ou si vous avez activé la fonction de Départ différé, auquel cas vous devez passer par la touche ON/OFF (☐), pour pouvoir modifier son état.

6 FIN DE PROGRAMME

Le programme une fois achevé, le lave-vaisselle émettra un bip continu pendant 3 secondes. Un voyant s'allumera sur le bandeau de commandes de l'appareil, indiquant la fin du lavage.

MODELES VISUEL

Débrancher toujours le lave-vaisselle en appuyant sur la touche OFF.

7 COUPURES DE L'ALIMENTATION ELECTRIQUE

En cas de coupure de l'alimentation électrique, lorsque le courant sera rétabli, le lave-vaisselle

reprendra son fonctionnement normal à compter de son point d'arrêt (il possède une

mémoire de 12 heures minimum, suivant les modèles).

8 CONSEILS DE BASE

Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci, allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.

a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil.
b Déposez la vaisselle. Pour une qualité de lavage optimale, les bras d'aspersion doivent tourner sans heurter d'obstacles. Veillez également à bien disposer les pièces, afin que le jet d'eau puisse les atteindre.
c Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins.

MAINTENANCE ET ENTRETIEN DE L'APPAREIL

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle. Réalisez tous les trois mois les opérations suivantes :

• Nettoyage du filtre.
• Nettoyage des bras d'aspersion.
• Nettoyage intérieur.
• Nettoyage extérieur.
  Vous rallongerez ainsi la durée de vie de votre lave-vaisselle.

IMPORTANT

Laissez le lave-vaisselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

1 NETTOYAGE DU FILTRE DE LAVAGE

Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre intérieur, filtre extérieur et le protecteur des filtres. Ils se situent dans la partie basse du lave-vaisselle sous le panier inférieur.

a Après avoir retiré le panier inférieur, démontez le filtre intérieur en le tournant vers la gauche et en le tirant vers le haut.

b Retirez le filtre extérieur.

c Retirez le filtre protecteur (selon les modèles).

d Il faut impérativement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur Mettez en place le filtre intérieur dans son orifice et tournez-le vers la droite jusqu'à buter.

Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :

a

Le troisième bras d'aspersion se démonte en faisant pression vers le haut et en le dévissant.

b

Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.

c

Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.

Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les gicleurs doivent être bien propres. Si un gicleur est bouché, il faudra le déboucher.

Montez les bras d'aspersion.

Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique

3 NETTOYAGE DE L'INTERIEUR DE L'APPAREIL

Il faut nettoyer le lave-vaisselle tous les trois mois pour éliminer les saletés logées dans la machine.

Au lieu d'utiliser du détergent, utilisez du produit spécial nettoyant pour les lave-vaisselle

(suivre les instructions du fabriquant pour son utilisation)

4 NETTOYAGE DE L'EXTERIEUR DE L'APPAREIL

Pour nettoyer l'extérieur, utilisez un chiffon imprégné d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Sécher avec un chiffon.

Par mesure de sécurité, vérifiez que la machine n'est pas en marche pendant le nettoyage.

DIAGNOSTIC ET SOLUTION AUX PROBLEMES

Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement trouver la solution en consultant les indications qui suivent.

Si ce n'est pas le cas, contactez le SERVICE

TECHNIQUE auquel vous préciserez au mieux les symptômes de la panne que vous constatez.

1

PROBLEMES TECHNIQUES OU FONCTIONNELS

Lorsque le lave-vaisselle détecte un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modèle.

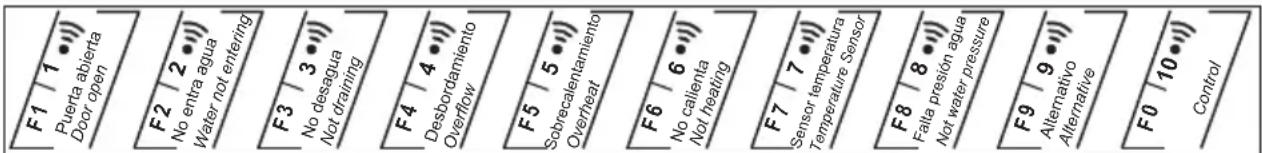

Un tableau identifiant les incidents est situé sur le bord supérieur de la porte du lave-vaisselle.

(F1) Modèles avec

écran «display». Sur ces modèles, le dysfonctionnement est identifié par la lettre «F» suivie d'un numéro (de 0 a 10).

1 Modèles sans

écran «display». En cas de dysfonctionnement, le lave-vaisselle émettra une série de bips qui stopperont pendant aucuns secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonctionnement en comptant le nombre de bips (1 ••), Porte ouverte ; 2 •; ) l'eau n'arrive pas ; et ainsi de suite).

Pour que le lave-vaisselle cesse d'émettre des signaux acoustiques, ouvrez la porte. Et si vous voulez faire retentir à nouveau les signaux acoustiques, appuyez de nouveau sur la touche PROG.

Selon le type de dysfonctionnement, contactez le Service Technique.

DYSFONCTIONNEMENT	MODELE AVEC DISPLAY	MODELE SANS DISPLAY
		Nb. BIPS
Fermer la porte	F1	1
Pas d'entree eau	F2	2
Ne vidange eau	F3	3
Deborde	F4	4
Surchauffe	F5	5
Ne chauffe pas	F6	6
Detecte pas temp	F7	7
Pas pression eau	F8	8
Ne distribue pas	F9	9
Contrôle	F0	10

Si vous appuyez sur la touche On/Off, vous annulerez les signaux acoustiques et la dysfonction.

- Pourquoi le lave-vaisselle ne se met pas en fonction ?

Vérifier si :

– Il n'y a pas de tension sur le réseau électrique.
- La prise de courant n'est pas bien enfoncée.
- Les fusibles de l'installation électrique ont «sauté».
– Le lave-vaisselle n'est pas branché.
- La porte du lave-vaisselle est mal fermée.
- Vous n'avez pas appuyé sur la touche Départ.

- Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente).

- Le lave-vaisselle se met en fonction mais l'eau n'arrive pas

Vérifier si :

– Il n'y a pas d'eau dans le réseau.
- Le robinet d'arrivée d'eau est fermé.
- Le filtre de l'électrovanne d'arrivée d'eau est bouché.

- Il ne vidange pas, l'eau reste dans la cuve

Vérifier si :

• Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
  – Le tuyau de vidange est bouché ou plié.
• Les filtres sont bouchés.
• Le programme sélectionné n'est pas encore terminé.

- Le voyant de manque de sel régénérant ne s'éteint pas

Vérifier si :

– Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère.
- La dureté de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera toujours allumé.

- Des traces de détergent restent dans le distributeur ou sur la contre-porte

Vérifier si :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.
• Les gicleurs des bras d'aspersion sont bouchés.
• Le distributeur de détergent était humide lorsque vous avez mis le détergent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

- Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lavevaisselle.

- Consomme beaucoup de sel régénérant

Vérifier si :

• Le couvercle du réservoir à sel n'est pas bien fermé.
• Le niveau de consommation de sel n'est pas bien réglé.

- Le lave-vaisselle émet des bruits bizarres

Vérifier si :

• Vous n'avez pas correctement positionné la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.

2

PROBLEMES AVEC L'EFFICACITE DU LAVAGE

Restes de saleté ou résidus d'aliments sur la vaisselle

Vérifier si :

• Le filtre de lavage est mal positionné, sale ou bouché.
• Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une pièce de la vaisselle.
• Le détergent n'est pas conforme ou est insuffisant.
• La vaisselle n'est correctement positionnée. Certaines pièces se touchent entre elles.
• Les paniers sont trop chargés.
• Le programme de lavage sélectionné n'est pas adéquat.
• La vidange est bloqué.
• des résidus d'aliments trop secs collent à la vaisselle.

• La vaisselle sort blanchâtre

Vérifier si :

• Pas assez de détergent ou de liquide de rinçage.
• Le couvercle du réservoir à sel est mal fermé.
• Le réservoir à sel n'a plus d'eau ni de sel.
• L'adoucisseur n'est pas bien réglé en fonction de la dureté de l'eau.
• Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.

• La vaisselle n'est pas bien sèche

Vérifier si :

– Il manque du liquide de rinçage.
- La régulation du liquide de rinçage n'est pas adéquate.
- La vaisselle est mal positionnée.
– La vaisselle a été retirée trop tôt.
- Le programme de lavage n'est pas celui qui convient.

- Le verre ou le cristal ressort avec un aspect laiteux ou rayé

Vérifier si :

- Les pièces ne sont pas lavables en lave-vaisselle.

- Le détergent ne convient pas.

• Le verre ou le cristal ressort avec un aspect opaque

– Il manque de liquide de rinçage.

- Les verres et les couverts ressortent voilés et les verres présentent un aspect métallique

- Dosage excessif de liquide de rinçage.

- Les pièces en acier inoxydable ou en acier fin sont tâchées

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaisselle.
• La vaisselle n'est pas bien positionnée.
• Trop de détergent utilisé pour le lavage.
• Acier de qualité faible.
• Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.

INFORMATION POUR LA CORRECTE GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

A la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.

INSTALLATIE EN MONTAGE

1 VAATWASMACHINE UITPAKKEN

HET UITPAKKEN

Schémas et cotes d'installation Installatieschema's en -maten
