XR-1S - Amplificateur audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio KENWOOD XR-1S
Caractéristiques techniques principales	Amplification de haute qualité, compatible avec divers systèmes audio
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 mm x 300 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio et enceintes
Type de batterie	Non applicable
Tension	220-240 V
Puissance	100 W par canal
Fonctions principales	Amplification, réglage des basses et aigus, entrée audio multiple
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Informations générales utiles	Vérifier la compatibilité avec les enceintes avant l'achat

FOIRE AUX QUESTIONS - XR-1S KENWOOD

Comment réinitialiser le KENWOOD XR-1S ?

Pour réinitialiser le KENWOOD XR-1S, éteignez l'appareil, puis maintenez enfoncé le bouton 'Reset' situé à l'arrière pendant 10 secondes.

Pourquoi le son est-il distordu sur le KENWOOD XR-1S ?

La distorsion du son peut être due à un réglage incorrect du volume ou des basses. Vérifiez ces réglages et réduisez le volume si nécessaire.

Le KENWOOD XR-1S ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise fonctionnelle. Vérifiez également le fusible si l'alimentation ne s'allume pas.

Comment connecter le KENWOOD XR-1S à mon smartphone ?

Pour connecter votre smartphone, activez Bluetooth sur votre appareil, sélectionnez 'KENWOOD XR-1S' dans la liste des dispositifs disponibles et suivez les instructions pour coupler les deux appareils.

Quel type de câbles dois-je utiliser avec le KENWOOD XR-1S ?

Utilisez des câbles audio de haute qualité avec des connecteurs RCA pour les entrées et des câbles speaker de 1,5 mm² pour les enceintes.

Comment mettre à jour le firmware du KENWOOD XR-1S ?

Connectez l'appareil à votre ordinateur via USB, téléchargez le dernier firmware depuis le site de KENWOOD, puis suivez les instructions de mise à jour fournies.

Le KENWOOD XR-1S ne détecte pas les stations de radio, que faire ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement connectée et en bon état. Essayez également de faire une recherche automatique des stations.

Comment régler les basses et les aigus sur le KENWOOD XR-1S ?

Utilisez les boutons de contrôle situés sur le panneau avant pour ajuster les réglages des basses et des aigus selon vos préférences.

MODE D'EMPLOI XR-1S KENWOOD

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• Si vous prolongez un câble de batterie ou de masse, assurez-vous d'utiliser un câble pour automobile ou un câble compris entre 14mm² (AWG 6) et 21mm² (AWG 4) afin d'éviter tout risque de dépréciation ou d'endommagement du revêtement des câbles.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé. Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité se rapportant à la directive EMC 2004/108/ec

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Représentants dans l'ue :

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC Uithoorn, Pays-Bas

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imbibé de solvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants :

Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents.

Lorsque la fonction de protection s'active, l'indicateur PROTECTION s'allume et l'amplificateur s'arrête.

• Si un cordon de liaison aux haut-parleurs est en court-circuit.
• Une sortie de haut-parleur est mise à la masse.
• Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d'un défaut de fonctionnement de l'appareil.

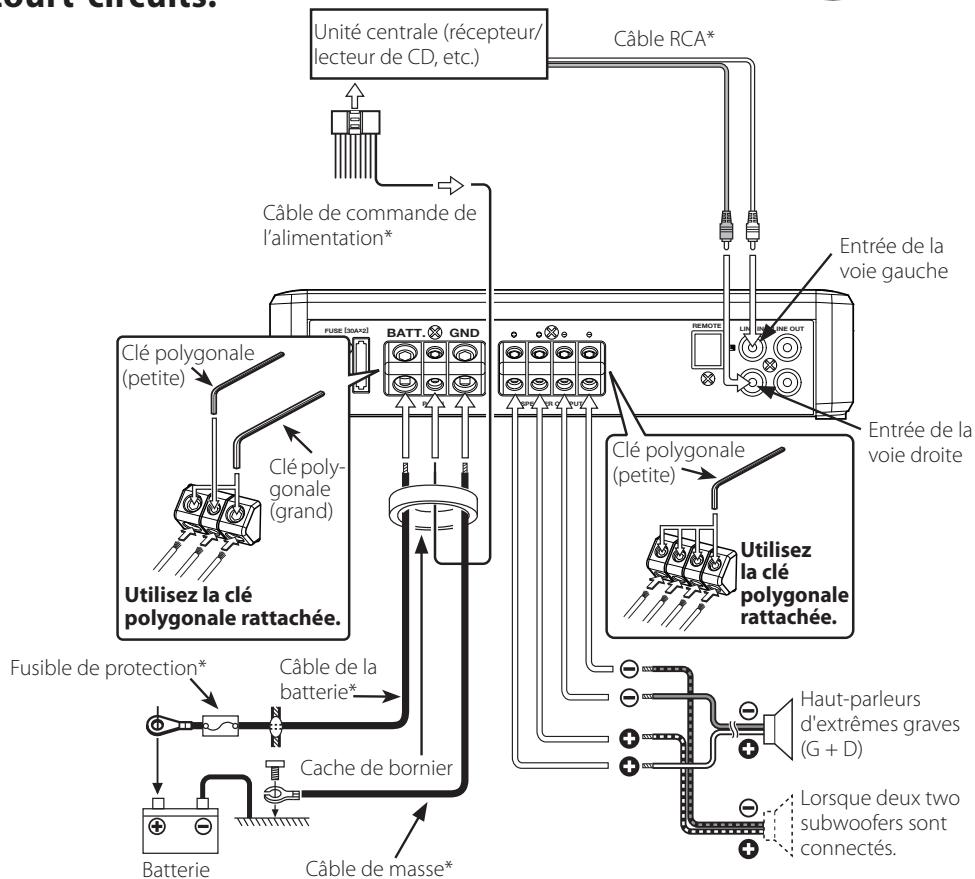

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (inflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre compris entre 14mm² (AWG 6) et 21mm² (AWG 4).
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un câble de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

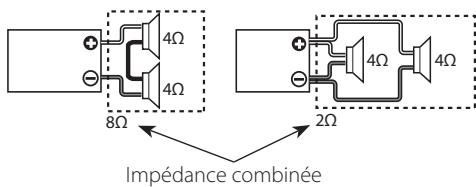

Sélection des haut-parleurs

• La puissance d'entrée nominale des haut-parleurs qui sont connectées doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages. Utiliser des haut-parleurs dont l'impédance est de minimum 2Ω. Lorsque plus d'un jeu d'haut-parleurs va être utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis taraudeuses (ø5 × 18 mm) (3/16" × 11/16")	3	4
Clé polygonale (grand)	/	1
Clé polygonale (petite)	/	1
Cache de bornier (Borne d'alimentation)	0	1

Procédure d'installation

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative - de la batterie pour éviter les court-circuits.
2. Régler l'appareil en fonction de l'utilisation désirée.
3. Raccorder les câbles d'entrée et de sortie de l'appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse.
6. Mettre en place les accessoires d'installation sur l'unité.
7. Brancher l'unité.
8. Installez la télécommande.
9. Raccorder la borne négative de la batterie.

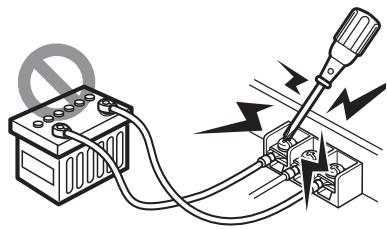

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants: (Lieu instable, Lieu ou la conduite du véhicule)

(epaisseur: 15 mm (9/16") ou plus)

peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)

• Ne pas recouvrir l'appareil d'une nappe, tapis, etc ; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper aisément. Après l'installation, ne placer aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entrent pas en contact avec lui.
• Cette unité dispose d'un ventilateur de refroidissement permettant d'abaisser la température interne. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement et les conduites de l'unité sont bloquées. En effet, si la chaleur interne ne peut être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d'autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heurte quelqu'un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

■ Télécommande (Accessoire de KAC-X1D. Accessoire optionnel pour XR-1S.)

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Câble de la télécommande (6,0 m : 19,7 ft)		1
Télécommande		1
Support de montage		1
Vis taraudeuses (Ø2,6 × 12 mm) (1/8" × 1/2")		2

Avertissement

• Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

Subwoofer à Bobine Double Voix

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et remplacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu’aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d’éviter tout court-circuit.
• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câ
• Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

1. Épaisseurs des câbles

Vous pouvez utiliser des câbles aux épaisseurs suivantes

Câble de batterie et Cable de masse	AWG 4 - AWG 6
Câble d'enceinte	AWG 8 - AWG 12

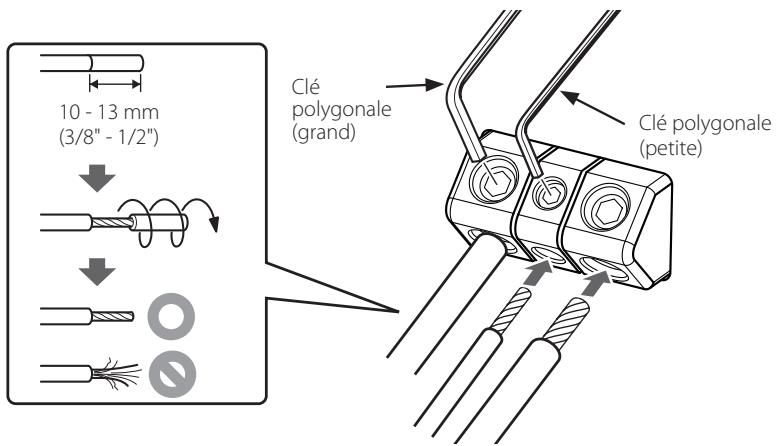

2. Dénuder le câble

Coupez la gaine du câble (isolant en vinyle, etc.) à environ 10-13 mm (3/8'' - 1/2'') de l'extrémité du câble, puis enlevez la portion de gaine inutile en la faisant tourner dans vos doigts.

3. Installer le câble

Desserrez la vis à l'aide de la clé hexagonale fournie. Insérez le fil conducteur du câble dans l'orifice de la borne, puis serrez la vis.

Averagement

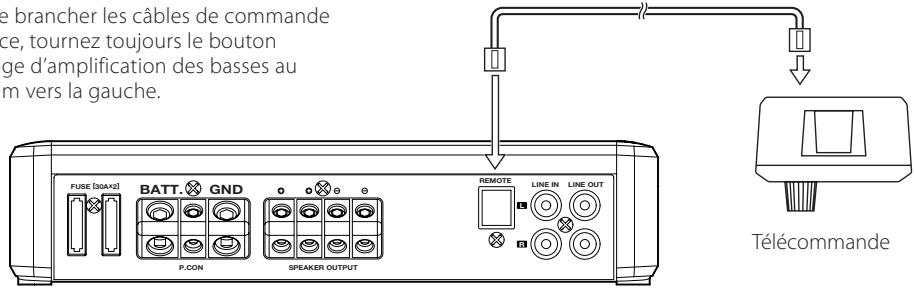

Câble de la télécommande

(6,0 m : 19,7 ft)

• Avant de brancher les câbles de commande à distance, tournez toujours le bouton de réglage d'amplification des basses au maximum vers la gauche.

Attention

• Avant de brancher les câbles de commande à distance, tournez toujours le bouton de réglage d'amplification des basses au maximum vers la gauche.

Il est possible de contrôler simultanément le niveau d'amplification des basses du deuxième amplificateur auxiliaire et des amplificateurs suivants depuis l'amplificateur principal. Le volume de chaque amplificateur est déterminé par le réglage de l'amplificateur principal (sensibilité d'entrée, niveau d'amplification de la commande à distance).

Réglage de l'amplificateur principal

1. Réglez la sensibilité d'entrée (INPUT SENSIVITY) sur la sortie de l'unité centrale à raccorder.
2. Réglez la fréquence de filtre passe-bas (LPF) et le filtre infrasonique (ISF).
3. Mettez l'interrupteur de filtre de ligne de sortie (LINE OUT FILTER) sur ON.

Réglage de l'amplificateur auxiliaire

1. Mettez l'interrupteur de filtre de ligne de sortie (LINE OUT FILTER) sur OFF.
2. Réglez la sensibilité d'entrée (INPUT SENSIVITY).
3. Pour que le volume de l'amplificateur auxiliaire soit identique à celui de l'amplificateur principal, régalez la sensibilité d'entrée sur 0,2 V (maxi.).

Amplificateur esclave

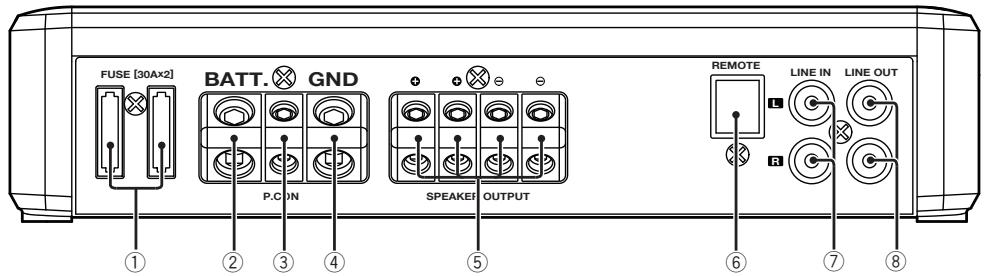

Fusible (30A× 2)

REMARQUE

Si vous ne trouvez pas défuse de calibre adéquat dans le commerce, etc., contacter votre agent Kenwood.

② Borne BATT. (alimentation) ③ Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF.

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.

Borne GND (masse) Bornes SPEAKER OUTPUT

Cet appareil étant conçu pour fonctionner avec une impédance de charge de 2 Ohm, tout haut-parleur dont l'impédance est égale ou supérieure à 2 Ohm peut être branché sur ces prises.

Borne REMOTE

Connectez le câble de la télécommande.

REMARQUE

Utilisez le câble de télécommande de l'accessoire.

⑦ Borne d'entrée de ligne (LINE IN) ⑧ Sortie de ligne (LINE OUT) Le signal audio régé avec le filtré de ligne de sortie LINE OUT FILTER est émis.

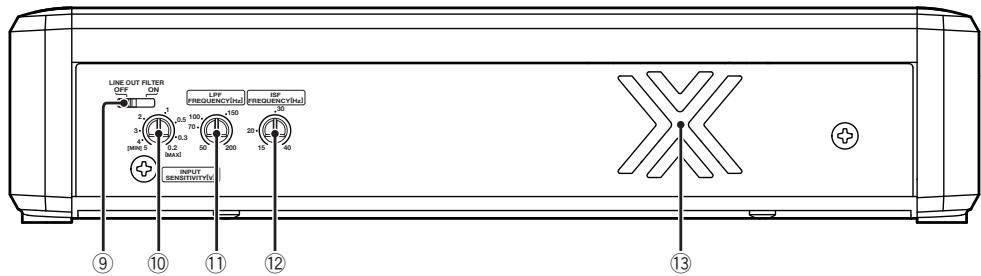

Interrupteur de filtre de ligne de sortie (LINE OUT FILTER)

Commutation de la sortie de signal audio vers la borne de ligne de sortie (LINE OUT).

Position ON:

Le signal audio réglé lors du paramétrage du filtre passe-bas, de la sensibilité d'entrée et de l'amplification des graves est émis via la borne de ligne de sortie LINE OUT.

Position OFF:

Le signal audio envoyé par la borne de ligne d'entrée LINE IN est émis via la borne de ligne de sortie LINE OUT.

ATTENTION

Le volume de sortie audio via la borne de ligne de sortie LINE OUT diffère en fonction de la position de l'interrupteur. Gardez cela à l'esprit lors de la commutation de l'interrupteur de filtrage de sortie (LINE OUT FILTER) de ON sur OFF.

Commande INPUT SENSITIVITY (sensibilité d'entrée)

Régler cette commande selon le niveau de pré-sortie de l'unité centrale branchée à cet amplificateur.

REMARQUE

Se référer à la section du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie.

Télécommande (Accessoire de KAC-X1D. Accessoire optionnel pour XR-1S.)

11 Commande LPF (filtre passe-bas) frequency

Cette commande permet de régler la bande de fréquence en sortie de cet appareil.

12 Commande ISF (filtre infrasonore)

Les fréquences très graves que même un haut-parleur d'extraèmes graves n'est pas en mesure de reproduire, génèrent des oscillations parasites qui altèrent les sons audibles et les déforment, etc. Le réglage de cette commande permet de couper les fréquences inférieures à la fréquence spécifiée. Cette disposition permet d'accroître les performances des haut-parleurs qui ne sont plus tenus de reproduire des vibrations inutiles puisqu'elles ne sont pas perçues par l'oreille.

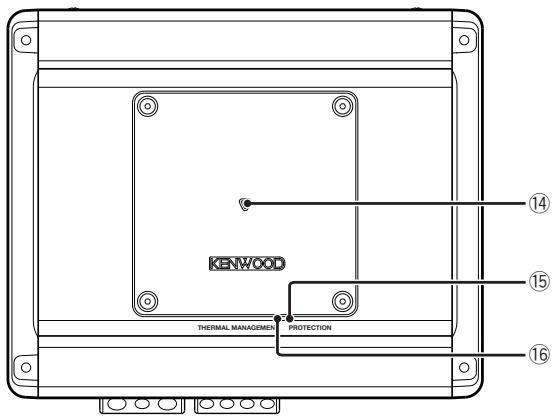

Indicateur power

Lorsque l'alimentation est activée, l'indicateur POWER s'illumine.

15 Indicateur protection

Cet indicateur s'éclaire lorsque la fonction de protection s'est activée. (Voir page 15)

16 Indicateur thermal management

Cet indicateur s'éclaire lorsque la température interne est élevée.

17 Commande BOOST LEVEL (niveau d'amplification des basses fréquences)

Règle le niveau d'amplification de la gamme des basses fréquences.

19 Commande frequency (fréquence d'amplification des basses)

Règle la fréquence centrale autour de laquelle la gamme de basse fréquence doit être amplifiée.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons. (Pas de son d'un côté) (Fusible grillé)	• Les câbles d'entrée (ou de sortie) sont débranchés. • Le circuit de protection peut être actionné. • Le volume est trop fort. • Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les câbles d'entrée (ou de sortie). • Vérifier les raccordements en se reportant au paragraphe <Fonction de protection>. • Remplacez le fusible et utilisez un niveau de volume plus faible. • Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrée n'est pas améliée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore est manuvaïse. (Le son est distordu.)	• Les câbles de haut-parleur ont été raccordés en inversant la polarité ⊕/ ⊙. • Un cable de haut-parleur est pincé par une vis dans le châtiss de la voiture. • Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des câbles. • Rebrancher le cable de haut-parleur en évitant tout pincement • Positionner les commutateurs en tenant compte des indications fournies aux paragraphs <Exemples de système>.
La télécommande ne fonctionne pas.	• Le cable de la télécommande est déconnecté.	• Connectez le cable de la télécommande correctement et complètement.

CEA-2006

RMS (pression acoustique efficace) Watts par canal @ 4 ohms, 1% THD+N. 600 W × 1

Taux signal/bruit (référence : 1 Watt/4 ohms)............83 dBA

Section audio

Puissance de sortie max 1500 W

Puissance de sortie nominale (+B = 14,4V)

Réponse en fréquence (+0, -3 dB) 20 Hz - 200 Hz

Sensibilité (puissance nominale) (MAX.) 0,2 V

(MIN.) 5,0 V

Impédance d'entrée 10 kΩ

Taux de Signal/Bruit 105 dB

Fréquence du filtre passage-bas (-24 dB/oct.) 50 Hz - 200 Hz (variable)

Fréquence de coupure du filtre infrasonore (-24 dB/oct.) 15 Hz - 40 Hz (variable)

Niveau d'amplification des basses : 0 dB - +18 dB (variable)

Fréquence d'amplification des basses 40 Hz - 100 Hz (variable)

Général

Tension de fonctionnement 14,4V (11 - 16 V admissible)

Courant absorbé 60 A

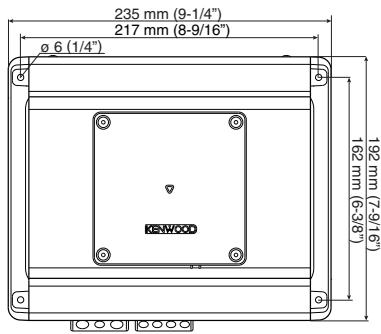

Taille d'installation (L× H× P) 235x52x192 mm

9-1/4 × 2-1/16 × 7-9/16 pouce

Masse 2,9 kg (6,3 lbs)
