NXR-800 - Radio amateur KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur radio amateur
Marque	KENWOOD
Modèle	NXR-800
Alimentation	13,2 Vcc (uniquement)
Fusible	15 A
Connectivité	LAN (Ethernet), RS-232C (COM), ports SYNC, REF IN/OUT, CONTROL I/O
Antenne	Prise RX IN (BNC) et TX OUT (BNC) pour antenne ou duplexeur
Microphone	Prise micro modulaire 8 broches, compatible KMC-30, KMC-35, KMC-9C (option)
Affichage	Afficheur CH/STATUS à 2 chiffres 17 segments, indicateurs POWER, BUSY, TX, OCXO, CTRL
Fonctions principales	Réception et transmission en mode analogique et NXDN numérique, liaison numérique, programmation par PC, fonctions programmables
Option	Unité OCXO (KXX-3) pour stabilité de fréquence, prérchauffage 24h requis
Pièces fournies	Glace avant, vis, fixation, câble CC, fil 15 broches, fusible, mode d'emploi
Sécurité	Ne pas exposer à la pluie ou humidité, ne pas ouvrir, débrancher en cas d'odeur/fumée
Entretien	Confier uniquement à des techniciens qualifiés ; nettoyer avec un chiffon sec
Normes	Conforme à la directive 1999/5/CE, nécessite licence dans certains pays
Technologie vocale	AMBE+2 (protégée par brevets DVSI)
Environnement	Éviter rayons directs du soleil, sources de chaleur, poussière excessive

FOIRE AUX QUESTIONS - NXR-800 KENWOOD

Quelle est la tension d'alimentation requise pour le NXR-800 ?

Le répéteur nécessite une source d'alimentation de 13,2 Vcc. N'utilisez jamais une alimentation de 24 Vcc ou supérieure.

Comment connecter un microphone au NXR-800 ?

Connectez un microphone Kenwood en option (KMC-30, KMC-35 ou KMC-9C) à la prise MICROPHONE modulaire à 8 broches située sur le panneau avant.

Que signifie le voyant POWER rouge clignotant ?

Le voyant rouge clignotant indique une tension anormale sur l'alimentation. Dans ce cas, le répéteur ne peut pas être utilisé et vous devez vérifier l'alimentation.

Combien de temps faut-il pour le préchauffage du répéteur ?

Après la mise sous tension, attendez environ 10 secondes pour le VCXO interne ou 5 minutes pour l'unité OCXO en option (KXX-3). Pour une stabilité optimale avec l'OCXO, laissez préchauffer 24 heures.

Comment installer les poignées sur le panneau avant ?

Alignez les poignées sur les orifices du panneau avant, puis fixez-les à l'aide des vis fournies.

Que faire en cas d'odeur anormale ou de fumée provenant de l'unité ?

Débranchez immédiatement l'unité et contactez votre centre de service ou revendeur Kenwood.

Puis-je ouvrir l'unité moi-même pour la réparer ?

Non, n'ouvrez jamais l'unité sous aucun prétexte pour éviter tout risque de choc électrique. Confiez l'entretien uniquement à des techniciens qualifiés.

Comment connecter le répéteur à un PC pour la programmation ?

Utilisez un câble croisé RS-232C standard DB9 (femelle) et connectez-le à la prise COM du panneau avant.

Quel type de câble utiliser pour la connexion LAN ?

Utilisez un câble LAN standard de catégorie 5 ou supérieure, de longueur inférieure à 3 mètres. L'utilisation d'autres câbles peut dégrader les performances.

Quels accessoires sont fournis avec le NXR-800 ?

La boîte contient : glace avant, vis, fixations, câble CC, fil avec connecteur 15 broches, fusible 15 A et le mode d'emploi.

MODE D'EMPLOI NXR-800 KENWOOD

Nous sommes très heureux que vous ayez acheté ce répéteur Kenwood. Nous pensons que ce répéteur facile à programmer sera extrêmement efficace dans votre système de communications et restera optimal pour un fonctionnement personnel.

• N'exposez pas l'unité à la pluie ou l'humidité pour éviter tout risque d'incendie ou de choc électrique.
• N'ouvrez l'unité sous aucun prétexte afin d'éviter tout risque de choc électrique.
• N'exposez pas l'unité aux rayons directs du soleil pendant des périodes prolongées, ne le posez pas non plus à proximité d'appareils de chauffage.
• Ne posez pas l'unité dans des endroits extrêmement poussiéreux et/ou humides, ni sur des surfaces instables.
• Si vous détectez une odeur anormale ou une fumée provenant de l'unité, débranchez l'unité immédiatement. Contactez votre centre de service ou revendeur Kenwood.

Remarques destinees a l'utilisateur

La loi gouvernementale interdit l'utilisation d'émetteurs-récepteurs radio non autorisés sur les territoires sous contrôle gouvernemental. Une utilisation illégale est punissable d'une amende et/ou d'une peine d'emprisonnement. Confiez l'entretien uniquement à des techniciens qualifiés.

Attention

Ce répéteur est conçu pour une utilisation en tant que station de base fixe avec l'antenne située à l'extérieur sur le toit ou un pylone d'antenne. Ce répéteur est conçu pour une source d'alimentation de 13,2 Vcc! N'utilisez jamais une source d'alimentation de 24 Vcc ou supérieure pour alimenter le répéteur. Utilisez uniquement le câble CC fourni. N'enlevez pas le noyau magnétique fixé au câble CC. Dans le cas contraire, cela peut entraîner des interférences avec les communications radio.

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole Pb ci-dessous sur des piles électrique indique que cette pile contient du plomb.

Notification

Cet équipement est conforme aux principales exigences de la Directive 1999/5/CE.

L'usage du symbole d'avertissement ! signifie que l'équipement est soumis à des restrictions d'utilisation dans certains pays.

Cet équipement nécessite un contrat de licence et il est destiné à être utilisé dans les pays ci-dessous.

AT	BE	DK	FI	FR	DE	GR	IS
IE	IT	LI	LU	NL	NO	PT	ES
SE	CH	GB	CY	CZ	EE	HU	LV
LT	MT	PL	SK	SI	BG	RO

La technologie de codage vocal AMBE+2 contenue dans ce produit est protégée par les droits de propriété intellectuelle, qui incluent les droits de brevets, les droits d'auteur et secrets industriels de Digital Voice Systems, Inc. Cette technologie de codage vocal est une licence accordée uniquement pour une utilisation à l'intérieur de cet équipement de communications. L'utilisateur de cette technologie a l'interdiction explicite de tenter d'extraire, de supprimer, décompiler, faire de l'ingénierie inverse ou démonter le code objet, ou de chaque manière que ce soit de convertir le code objet en une forme lisible par l'homme. N° de brevets américain. #5,870,405, #5,826,222, #5,754,974, #5,701,390, #5,715,365, #5,649,050, #5,630,011, #5,581,656, #5,517,511, #5,491,772, #5,247,579, #5,226,084 et #5,195,166.

Deballage et verification de l'équipement

Remarque : Les informations suivantes relatives au déballage doivent être utilisées par votre revendeur Kenwood, un centre de service/agréé Kenwood ou l'usine.

Déballez le récepteur avec soin. Nous vous recommandons d'identifier les articles énumérés dans le tableau suivant avant de jeter l'emballage. Si un article est manquant ou a été endommagé pendant le transport, remplissez immédiatement un formulaire de plainte avec le transporteur.

Article	Numéro de pieces	Quantité
Glace avant	B10-2781-XX	1
Vis parée	N08-0563-XX	1
Fixation	J29-0725-XX	2
Vis à métaux à tête plate	N32-4008-XX	4
Manche et ensemble de vis	K01-0421-XX	1
Câble CC	E30-3344-XX	1
Fil avec connecteur (15 broches)	E37-1381-XX	1
Fusible (15 A)	F05-1537-XX	1
Mode d'emploi	B62-2114-XX	1

Installation

Pour installer les poignées sur le panneau avant du répéteur, alignez les poignées aux orifices sur le panneau avant, ensuite, fixez les poignées à l'aide des vis fournies.

Veuillez contacter votre revendeur pour l'installation du répéteur et de l'antenne.

Microphone

Connectez un microphone KMC-30, KMC-35 ou KMC-9C Kenwood en option à la prise MICROPHONE du panneau avant.

UNITE OCXO (KKK-3) : Option

L'unité OCXO (KXX-3) est un oscillateur à quartz thermostaté (OCXO).

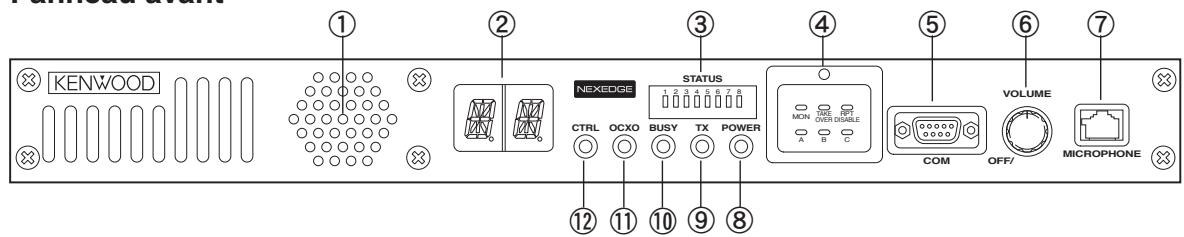

Panneau avant

① Haut-parleur ② Afficheur CH/STATUS

Deux chiffres à 17 segments affichent le numéro du canal, son nom ou son état. ③ Indicateur STATUS Indique l'état du répéteur. (mode NXDN) (4) Touches fonctions programmables Appuyez sur ces touches pour activer leurs fonctions programmables. (5) Prise COM Connectez au PC à l'aide d'un câble croisé RS-232C standard DB9 (femelle). (6) Commande VOLUME Tournez dans le sens des aiguilles d'une montre jusqu'à entendre un clic, pour désactiver la sourdine du niveau sonore. Tournez pour régler le niveau sonore. Tournez complètement dans le sens contraire des aiguilles d'une montre pour mettre le niveau sonore en sourdine. (7) Prise MICROPHONE Connectez un microphone à cette prise modulaire à 8 broches. ⑧ Indicateur POWER Le témoin vert s'allume lorsque la prise 13,2 Vcc est alimentée. Le témoin rouge clignote lorsqu'une tension anormale est présente. Lorsqu'il clignote, le répéteur ne peut pas être utilisé.

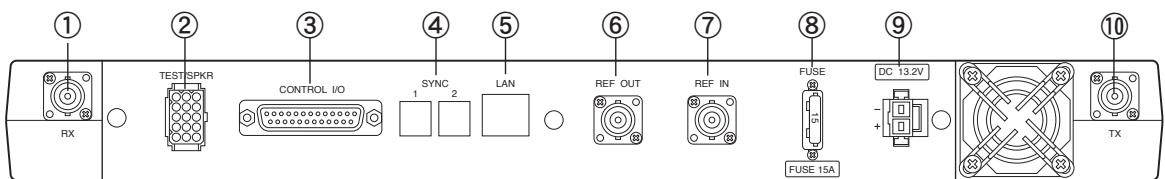

Panneau arrêté

Prise RX IN

Raccordez une antenne RX ou un duplexeur à ce réceptacle BNC.

(2) Prise TEST/SPKR

Testez la prise d'entrée/sorting. Raccordez un haut-parleur externe à cette prise.

Prise CONTROL I/O

Raccordez un contrôleur de répéteur ou un panneau distant à cette interface DB-25.

(4) Prise SYNC 1/2

Raccordez à un autre répéteur pour utiliser une signalisation de cadre synchrone pour une liaison numérique.

(5) Prise LAN

Raccordez à Ethernet. Utilisez un câble LAN standard de 5ème catégorie ou supérieure inférieur à 3 mètres. Lors de l'utilisation de câbles autres que ce dernier, la performance du répéteur risque d'être inappropriée.

Fonctionnement du repeteur

Remarque: Veuillez contacter votre revendeur en ce qui concerne la programmation du répéteur. En raison de la stabilité de fréquence sur le canal à bande passante 6,25 kHz, lorsque vous utilisez le répéteur à l'aide d'une unité OCXO en option, laissez l'unité préchauffer pendant 24 heures après la mise sous tension.

Après la mise sous tension, attendez environ 10 secondes pour le VCXO ou 5 minutes pour le OCXO (lors du montage) pour le préchauffage. Pendant ce temps, l'afficheur CH/STATUS clignote. Les touches fonctionneront à chaque pression.

Lorsque l'unité est mise sous tension, l'indicateur vert POWER s'allume. Tournez la commande VOLUME dans le sens des aiguilles d'une montre jusqu'à entendre un clic, pour désactiver la sourdine du niveau sonore. Tournez pour régler le niveau sonore. Tournez complètement la commande VOLUME dans le sens contraire des aiguilles d'une montre pour permettre le niveau sonore en sourdine.

L'indicateur vert BUSy s'allume lors de la réception d'un signal et l'indicateur rouge TX s'allume lors de la transmission.

Indicateur TX

Le témoin rouge s'allume lors de la transmission.

10 Indicateur BUSY

Le témoin vert s'allume alors qu'un signal est reçu.

Indicateur OCXO

L'indicateur OCXO affiche l'état de l'oscillateur 10 MHz de référence :

Le témoin vert s'allume lors de l'utilisation d'un signal de référence d'une unité OCXO en option (KXK-3).

Le témoin orange s'allume lors de l'utilisation d'un signal de référence d'un autre répéteur.

Le témoin rouge s'allume lorsqu'aucun signal de référence n'est disponible ou lorsqu'une erreur survient.

Ne s'allume pas lorsque le signal de référence est un signal VCXO interne.

Indicateur CTRL

L'indicateur CTRL affiche l'état du canal de contrôle lors de l'utilisation de liaison numérique :

Le témoin vert s'allume lorsque le répéteur est utilisé comme canal de contrôle.

Le témoin vert clignote lors de l'utilisation d'un canal de contrôle non-specified.

Prise REF OUT

Raccordez à un autre répéteur sur le site pour fournir un signal de référence.

⑦ Prise REF IN

Raccordez depuis un autre répéteur sur le site pour recevoir un signal de référence.

(8) FUSIBLE

Insérez un fusible de 15 A dans ce porte-fusible.

Prise 13,2 Vcc

Connectez une alimentation de 13,2 Vcc à cette prise.

Prise TX OUT

Raccordez une antenne TX ou un duplexeur à ce réceptacle BNC.

Réception

Réglez le volume au niveau souhaité. Il se peut que vous deviez régler à nouveau le volume si des interférences survennent lors de la réception d'un message de votre répartiteur ou d'un autre membre de votre groupe.

L'indicateur vert BUSy s'allume lors de la réception d'un signal.

Transmission

1 Écoutez le canal avant la transmission afin de vous assurer qu'il n'est pas utilisé. 2 Appuyez sur le commutateur PTT du microphone, ensuite parlez sans changer votre voix.

L'indicateur rouge TX s'allume lors de la transmission.

Lorsque vous avez fini de parler, relachez le commutateur PTT.

NXR-700/ nxr-800
