Importantes mesures de sécurité à prendre....1-3

1. Liste des pièces ....4
2. Schéma d'installation .... 5
3. Schéma de l'armoire et dimensions ....6-8
4. Préparation du four à micro-ondes 9-10
5. Installation du conduit inférieur 11-12
6. Préparation de l'armoire 13
7. Préparation du nécessaire d'encastrement 14
8. Installation du four à micro-ondes 15
9. Nécessaire d'encastrement/Fin de l'installation 16

Mises en garde

- Lire attentivement la présente notice et suivre les

instructions.

1. Ce nécessaire d'encastrement est conçu pour utilisation avec les seuls modèles de fours à microondes Panasonic identifiés dans le tableau ci-dessous, aux fins d'une installation dans une armoire.
2. Les dimensions et la distance de l'ouverture de l'armoire par rapport au sol doivent être tel qu'indiqué à la Figure 1, pages 6-8.
3. Afin d'assurer le fonctionnement sécuritaire du four, n'altérer ou ne modifier aucune pièce de ce nécessaire ni du four. Certains modèles comportent une structure de verrouillage mécanique de la sécurité enfant. Cette structure doit être désactivée avant d'installer le four à micro-ondes dans ce kit. (Voir page 20 pour la procédure de désactivation)
4. Le four doit être branché dans une prise secteur à 3 broches avec mise à la terre, conformément au Code canadien d'électricité de la CSA (CCÉ) ainsi qu'à toute réglementation locale en vigueur. Se reporter également au manuel d'utilisation du four pour connaître les autres exigences liées à la sécurité et aux spécifications électriques.
5. Le four doit être débranché avant d'installer le nécessaire d'encastrement.
6. Conserver cette notice aux fins d'inspection locale et dans l'éventualité où le four devrait être déplacé et installé ailleurs.
7. Prendre garde à ne pas coincer le cordon d'alimentation durant l'installation.
8. Les illustrations peuvent ne pas donner une représentation fidèle de l'appareil et ne sont fournies qu'à titre indicatif.

Nécessaire d'encastrement	Modèles de four à micro-ondes Panasonic
NN-TK714S	NN-SE7**S
	NN-SD7**S
	NN-SN7**S
	NN-ST7**S

Índice

Outils requis: Ruban (de mesurage), crayon, tournevis Phillips, perceuse avec mèche de ∅ 2 mm ( ^5/_64 po )

1. Lista de partes

Dimensions du nécessaire d'encastrement
Largeur 596 mm (231⁄2 po)
Hauteur 410 mm (16	1/8 po)
Profondeur (épaisseur) 20	mm (3⁄4 po)

Fixer la bande adhésive sur le dessus du four ainsi que sur le côté gauche du four et le conduit gauche.

Certains modèles comportent une structure de verrouillage mécanique de la sécurité enfant située à droite du bouton de déverrouillage de la porte. Assurez-vous que votre four à microondes est équipé de cette structure qui doit être désactivée avant d'être installée dans ce kit.

Appuyez sur le bouton latéral et maintenez-le enfoncé, simultanément, à l'aide d'un outil long et fin (0,2 pouce) tel qu'une pointe de stylo à insérer dans le trou d'interrupteur, jusqu'à ce que vous entendiez un "clic" pour indiquer que le bouton rouge dans le trou est enfoncé. La fonction de verrouillage de la porte n'est plus valide.

1. Alignement de la base des supports de montage

Positionner la base des supports de montage sur l'étagère de l'armoire. Le côté avant de la base doit être aligné avec le rebord avant de l'étagère.

2 vis pour chaque support

Appuyer d'abord sur le côté gauche, puis sur le côté droit.

(Nota : Le loquet pourrait être brisé si une trop forte pression est appliquée sur sa partie centrale.)

1. Trim Kit Preparation
2. Préparation du nécessaire d'encastrement
3. Preparación del juego de acabados

Trim Frame

Cadre d'encastrement

Marco del acabado

1. Inserting strikes

Insertion des gâches

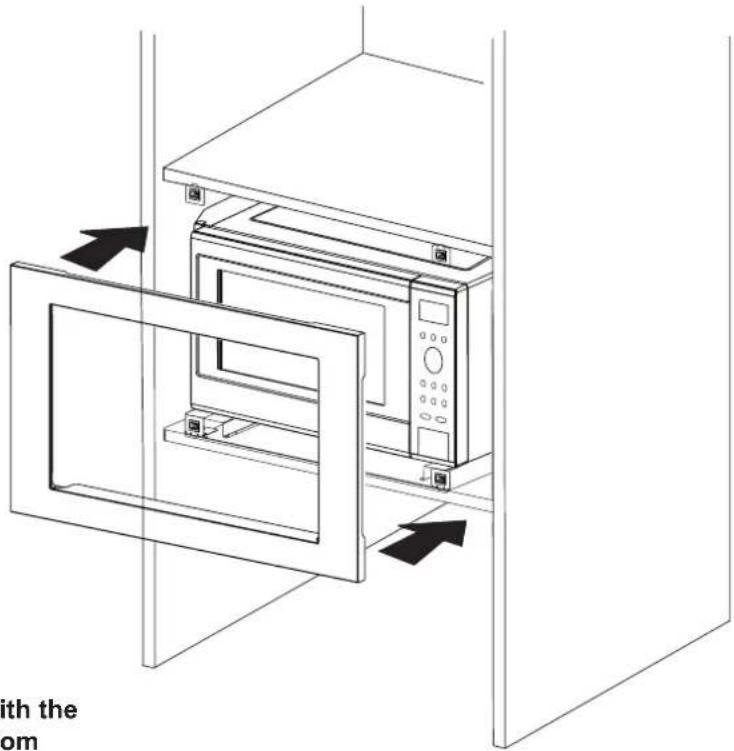

Installation du cadre d'encastrement

Instalación

de marco

embellecedor

Remarque: Installer le cadre d'encastrement, côté avec saillie vers le bas
