MODE D'EMPLOI CD-2000 TEAC

Cet appareil numérique de la classe B est conforme à la norme NMB 003 du Canada.

N'exposez pas cet appareil aux gouttes ni aux éclaboussures.

Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.

N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.

L'appareil tire un courant nominal de veille de la prise secteur • quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation

La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.

- Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.

Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.

- PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.

Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.

(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.

(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.

(c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.

(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité.

Avant d'utiliser l'unité 15

Disques 16

Identification des parties ....18

Fonctionnement de base 21

Guide de dépannage 22

Caractéristiques techniques 23

Avant d'utiliser l'unité (1)

À lire avant utilisation.

En raison du poids de l'unité, prenez garde à ne pas vous blesser • quand vous la déplacez. Faites vous aider si nécessaire.

Pour protéger les meubles susceptibles d'être rayés, vous pouvez ● mettre sur les pieds les patins en feutre livrés avec l'unité.

Il est possible que l'unité chauffe durant l'utilisation, laissez donc • toujours un espace suffisant autour d'elle pour la ventilation. Les ouvertures de ventilation ne doivent pas être couvertes. Veillez à ce qu'il y ait un espace d'au moins 20 cm au dessus de l'unité et d'au moins 5 cm de chaque côté. Ne placez RIEN sur l'unité.

La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur la face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

Choisissez soigneusement l'emplacement de votre unité. Évitez de l'exposer directement aux rayons solaires ou à une source de chaleur. Évitez aussi les endroits sujets aux vibrations, à une poussière excessive, à la chaleur, au froid et à l'humidité.

Ne placez pas l'unité sur un amplificateur ou tout autre appareil ● générant de la chaleur.

N'ouvrez pas le boîtier car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur ou le service après-vente.

Quand vous débranchez le cordon d'alimentation de la prise • secteur, tirez toujours la prise, jamais le cordon.

N'essayez pas de nettoyer l'unité avec des dissolvants chimiques, cela peut endommager la finition. Utilisez un chiffon propre et sec.

Conservez ce mode d'emploi dans un endroit sûr pour référence • ultérieure.

Quand cette unité est en service, allumer un téléviseur à proximité peut entraîner l'apparition de lignes sur l'écran de celui-ci, en fonction de la fréquence de la télédiffusion. Ce n'est pas un mauvais fonctionnement de l'unité ni du téléviseur. Si vous voyez de telles lignes, éloignez l'unité du téléviseur.

Avant d'utiliser l'unité (2)

NE DÉPLACEZ PAS L'UNITÉ DURANT LA LECTURE

Durant la lecture, le disque tourne à haute vitesse. Ne soulevez et ne déplacez PAS l'unité durant la lecture. Cela endommagerait le disque ou le bloc laser.

SI VOUS DÉPLACEZ CETTE UNITÉ

Quand vous déplacez ou emballez l'unité pour la transporter, veillez à retirer le disque. Transporter cette unité avec un disque à l'intérieur peut endommager l'unité.

ATTENTION

N'exposez pas ce produit à l'humidité et n'y posez pas d'objet rempli de liquide, comme par exemple un vase.

N'installez pas cet équipement dans un espace confiné comme une bibliothèque ou un meuble similaire.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un savon liquide neutre dilué. Veillez à enlever tout liquide. N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.

Disques

Cette unité peut lire les disques suivants :

CD qui portent le logo "COMPACT disc DIGITAL AUDIO".

• Disques de 12 cm ou 8 cm

- Audio numérique PCM linéaire Les CD audio sont divisés en pistes.

Super Audio CD qui portent le logo "Super Audio CD".

- Simple couche, double couche ou hybride

• Disques de 12 cm

• Audio numérique (DSD)

Les Super Audio CD sont divisés en pistes.

CD-R et CD-RW correctement enregistrés au format CD audio (CD-DA) et finalisés.

Note

• Selon la qualité du disque et/ou les conditions de l'enregistrement, certains CD-R/CD-RW peuvent ne pas être lisibles.
• Les disques protégés contre la copie et les disques ne se conformant pas à la norme CD peuvent ne pas être correctement lus par cette unité. Si vous utilisez de tels disques dans cette unité, TEAC Corporation et ses filiales ne pourront être tenues pour responsables des conséquences quelles qu'elles soient, ni garantir la qualité de reproduction. Si vous avez des problèmes avec de tels disques non standard, vous devez contacter les producteurs du disque.
• Placez toujours le disque sur le tiroir, face sérigraphiée vers le haut.
• Pour sortir un disque de son boîtier, appuyez sur le centre du boîtier et soulevez le disque, en le tenant soigneusement par la tranche.

- Si un disque est sale, essuyez sa surface d'un mouvement radial (du trou central vers le bord externe) avec un chiffon sec et doux.

• Ne nettoyez jamais les disques avec des produits chimiques tels que des aérosols pour disque, des aérosols ou liquides antistatiques, de l'alcool ou du diluant. Ces produits chimiques provoqueraient des dégâts irréparables à la surface en plastique du disque.
• Les disques doivent être rangés dans leurs boîtiers après utilisation afin d'éviter la poussière et les rayures qui pourraient provoquer des "sauts" du capteur laser.
• N'exposez pas les disques directement au soleil, à une température ou à une humidité élevées de façon prolongée. Une exposition prolongée à des hautes températures fera gondoler le disque.
• Ne faites pas lire de disque gondole, déformé ou endommagé. Faire lire de tels disques pourrait causer des dommages irréparables aux mécanismes de lecture.
• Les CD-R et CD-RW sont plus sensibles aux effets de la chaleur et des rayons ultraviolets que les CD du commerce. Il est important de ne pas les conserver à un endroit directement exposé au soleil, et de toujours les garder à distance de sources de chaleur telles que des radiateurs ou chauffages électriques.
• Si les CD-R et CD-RW imprimables relevant de technologies d'impression modernes sont généralement acceptables, les systèmes plus anciens utilisant des adhésifs pour maintenir des étiquettes en papier sur la surface du disque ne sont pas recommandés.
• Ne collez pas de papiers ou de feuilllets protecteurs sur les disques et n'utilisez aucun aérosol de revêtement protecteur.
• Utilisez un stylo-feutre tendre à huile pour écrire du côté sérigraphié. N'utilisez jamais de stylo bille ou de stylo à pointe dure, qui risquerait d'abîmer la surface enregistrée du disque.
• N'utilisez jamais de stabilisateurs. L'utilisation de stabilisateurs pour CD disponibles dans le commerce pourrait endommager les mécanismes de cet appareil et provoquer son dysfonctionnement.

- Ne faites pas lire de disques ayant une forme irrégulière (octogonale, en forme de cœur, de la taille d'une carte de visite, etc.). Ils pourraient endommager l'unité.

- En cas de doute quant à l'entretien et à la manipulation d'un CD-R/CD-RW, lisez les précautions accompagnant le disque ou contactez directement le fabricant du disque.

Face avant

TEAC POWER INPUT SADD SUP IN AUDIO C PLAYER CD-2000 A E C G I K

A Voyant d'alimentation POWER
B Interrupteur d'alimentation POWER
C Touche de sélection d'entrée de signal
D Voyant SACD
E Touche SACD
F Tiroir de disque
G Fenêtre d'affichage multifonction

H Récepteur de télécommande
I Touche Ouvrir/Fermer (▲)
J Touche Stop (■)
K Touche Lecture/Pause (▶ /II)
L Touche de piste précédente (◄◄)
M Touche de piste suivante (▶▶1)

Face arrière

LBE OUT XLR (BALANCED) XLR (BALANCED) 1 2 3 COMMON UNIT (A) 2.0V/2.0V a b c d DIGITAL OUT COAXIAL DIGITAL IN USB UPDRANCE SIGNAL NO ~ IN FUSE TAL/250V MAKE TO CHAIN g h

a Sortie symétrique de signal analogique droit
b Sortie asymétrique de signal analogique gauche
Sortie asymétrique de signal analogique droit
d Sortie symétrique de signal analogique gauche

e Sortie coaxiale de signal numérique
f Entrée de signal USB numérique
g Port de mise à jour
h Embase d'alimentation secteur (avec fusible)

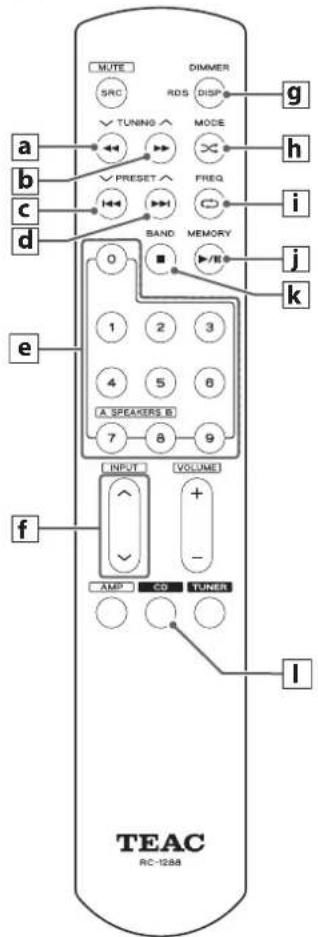

Télécommande

MUTE SRC TUNING PRESET BAND A SPEAKERS B INPUT AMP DIMMER RDS DISP MODE FREQ MEMORY VOLUME CO TUNER TEAC RC-1288 a b c d e f g h i j k l

a Touche de retour rapide (◀◀)
b Touche d'avance rapide (▶▶)
c Touche de piste précédente (1◄◄)
d Touche de piste suivante (▶▶1)
e Touches numériques (0-9)
f Touche de sélection d'entrée de signal (INPUT)
g Touche d'affichage temporel (DISP)

Vous pouvez aussi régler la luminosité des caractères affichés en maintenant cette touche enfoncée 2 ou 3 secondes.

h Touche de lecture aléatoire (×)
i Touche de lecture en boucle (CD)
j Touche de lecture/pause (▶ /II)
k Touche Stop (■)
I Touche de CD (CD)

Note avant utilisation de la télécommande

Appuyez sur la touche CD pour passer en mode CD avant de ● piloter l'unité depuis la télécommande.

La portée de fonctionnement de la télécommande ne dépasse pas • 10 m et un angle de 30 degrés.

Les touches qui ne sont ni listées ni mentionnées dans le schéma de la télécommande ne servent pas pour cette unité. Il est donc normal qu'il n'y ait aucune réponse quand vous appuyez sur celles-ci.

Mise en place des piles

1 Ouvrez le compartiment des piles de la télécommande.
2 Insérez deux piles AAA. Assurez-vous que les piles sont insérées avec les pôles plus ⊕ et moins ⊖ correctement orientés.
3 Refermez le compartiment.

Mise sous/hors tension

Branchez le cordon d'alimentation et le câble de signal de l'unité. Ensuite, appuyez sur l'interrupteur d'alimentation POWER de la face avant pour allumer l'unité (☐). Le voyant d'alimentation de la face avant est allumé et l'unité est maintenant en mode de fonctionnement normal.

Pour éteindre l'unité, appuyez sur l'interrupteur d'alimentation POWER en face avant. L'interrupteur est en position off (☐), le voyant d'alimentation puis l'unité s'éteignent. Débranchez le cordon d'alimentation de la prise secteur quand l'appareil reste inutilisé durant une longue période.

Sélection de la source audio

Appuyez sur l'interrupteur POWER de la face avant pour allumer l'unité, puis avec les touches de sélection d'entrée de signal (INPUT) de la face avant ou de la télécommande (∧ ou ∨), sélectionnez une entrée de signal. L'affichage change comme suit :

Quand un disque double couche SACD/CD est chargé et reconnu par l'unité, appuyez sur la touche SACD de la face avant pour alterner entre la couche SACD et la couche CD.

Le voyant SACD est allumé en face avant quand c'est la couche SACD qui est lue. Le voyant SACD n'est pas allumé quand c'est la couche CD qui est lue.

Ouverture/fermeture du tiroir de disque

Appuyez sur la touche Ouvrir/Fermer (▲) de la face avant pour ouvrir ou fermer le tiroir de disque.

Lecture/pause

Avec le disque bien chargé et en mode d'arrêt, appuyez sur la touche Lecture/Pause (▶/■) de la face avant ou de la télécommande pour lire le disque.

En mode de lecture, appuyez sur la touche Lecture/Pause (▶/■) de l'unité ou de la télécommande pour mettre en pause le disque chargé. Appuyez à nouveau sur la touche pour revenir en mode normal de lecture.

Piste précédente/suivante

Appuyez deux fois sur la touche de piste précédente (I◀◀) de l'unité ou de la télécommande pour sauter au début de la piste précédente. La lecture démarre automatiquement. Si vous n'appuyez qu'une fois sur la touche de piste précédente (I◀◀), c'est la lecture de la même piste qui reprend depuis le début.

Appuyez sur la touche de piste suivante (▶▶I) de l'unité ou de la télécommande pour sauter à la piste suivante et la lire.

Retour rapide/Avance rapide

En mode normal de lecture, appuyez sur la touche de retour rapide (◀◀) de la télécommande pour un retour rapide en arrière. Relâchez la touche pour revenir au mode normal de lecture.

En mode normal de lecture, appuyez sur la touche d'avance rapide (▶▶) de la télécommande pour une avance rapide. Relâchez la touche pour revenir au mode normal de lecture.

Sélection de piste avec les touches numériques

Pour sélectionner les pistes 1 à 9, appuyez directement sur les touches 1-9 de la télécommande. Pour sélectionner la piste 10 ou une piste supérieure, appuyez sur les touches 1-9 de la télécommande pour choisir le chiffre des dizaines puis dans les deux secondes suivantes sur ces mêmes touches pour choisir le chiffre des unités.

Lecture en boucle

Si vous souhaitez lire en boucle la piste actuelle, appuyez une fois sur la touche de lecture en boucle (☐) de la télécommande. L'écran affichera "I" avant le numéro de piste. Si vous souhaitez lire en boucle la totalité du disque, appuyez à nouveau sur la touche de lecture en boucle (☐) de la télécommande. L'écran affichera "A" avant le numéro de piste.

Lecture aléatoire

En mode d'arrêt ou de lecture, appuyez sur la touche de lecture aléatoire (☒) de la télécommande. L'écran affichera la lettre "R", indiquant que l'appareil est en mode de lecture aléatoire.

Pour annuler cette fonction en lecture aléatoire, appuyez une fois sur la touche de lecture aléatoire (✗) ou sur la touche Stop (■).

Fonctionnement de base (2)

Réglage de luminosité de l'afficheur

Appuyez sur la touche d'affichage temporel (DISP) de la télécommande pour régler la luminosité des caractères affichés en fonction de la luminosité ambiante.

Si vous maintenez la touche d'affichage temporel (DISP) pressée durant 2 ou 3 secondes, la luminosité de l'afficheur alterne entre "HIGH" (haute), "LOW" (basse) et "OFF".

- Par défaut, l'unité revient automatiquement sur "HIGH" au démarrage.

Contrôle par USB

1 Appuyez sur l'interrupteur POWER de l'unité pour l'allumer, puis avec les touches de sélection d'entrée de signal (INPUT) de la face avant ou de la télécommande (∧ ou ∨), sélectionnez USB comme entrée de signal.

2 Connectez une extrémité d'un câble USB à l'unité et l'autre à votre ordinateur. Le pilote du CD-2000 est automatiquement installé sur votre ordinateur.

Le système d'exploitation accepté est Windows 7.

3 Lancez le Lecteur Windows Média sur votre ordinateur pour lire la musique.

4 Appuyez sur les touches adéquates de la face avant ou de la télécommande pour piloter le Lecteur Windows Média de votre ordinateur.

La fonction de chaque touche est la suivante :

: piste précédente
▶▶: piste suivante
▶/II: lecture/pause
:stop

Guide de dépannage

Si vous rencontrez des problèmes avec l'unité, veuillez prendre un moment pour parcourir ce tableau avant de solliciter une réparation. Si le problème persiste, contactez votre revendeur ou le service clientèle/technique de TEAC (coordonnées au dos de la couverture).

Pas d'alimentation.

→ Vérifiez le branchement à la prise secteur. Vérifiez et assurez-vous que la source d'alimentation n'est pas une prise commutée et, si c'est le cas, qu'elle est en service. Vérifiez que la prise délivre bien du courant en y branchant un autre appareil tel qu'une lampe ou un ventilateur.

La télécommande ne fonctionne pas.

→ Appuyez sur la touche POWER de l'appareil pour l'allumer.
→ Si les piles sont épuisées, changez-les.
→ Dans les limites de la portée de 10 m, pointez la télécommande directement vers la face avant de l'unité.
→ Retirez tout obstacle entre la télécommande et l'unité.

Pas de son

→ Vérifiez le branchement à l'amplificateur.
→ Vérifiez le fonctionnement de l'amplificateur.
→ Selon le disque, etc. la lecture de certains CD-R/RW peut ne pas être possible. Réessayez avec un autre disque.
→ Vous ne pouvez pas lire les CD-R/RW non finalisés. Finalisez un tel disque dans un enregistreur de CD et réessayez.

Pas de lecture

→ Chargez un disque avec sa face de lecture vers le bas.
→ Si le disque est sale, nettoyez sa surface.
→ Selon le disque, etc. la lecture de certains CD-R/RW peut ne pas être possible. Réessayez avec un autre disque.
→ Vous ne pouvez pas lire les CD-R/RW non finalisés. Finalisez un tel disque dans un enregistreur de CD et réessayez.

Le son saute

→ Placez l'unité sur une surface stable pour éviter les vibrations et les chocs.
→ Si le disque est sale, nettoyez sa surface.
→ N'utilisez jamais de disques rayés, endommagés ou gondolés.

Caractéristiques techniques

Réponse en fréquence .... 20 Hz - 20 kHz (±0,2 dB)

Plage dynamique 98 dB ou plus (CD) 110 dB ou plus (SACD)

Rapport signal/bruit 110 dB ou plus

Distorsion harmonique totale 0,0015 % ou moins

Séparation stéréo 110 dB ou plus

Niveau de sortie analogique .... RCA : 2,30 Vrms XLR : 4,60 Vrms

Sortie numérique....Coaxiale (0,5 Vc-c 75 Ω)

Entrée numérique ....USB (fréq. d'échantillonnage 32 kHz - 96 kHz)

Alimentation électrique.... CA 230 V, 50 Hz

Consommation électrique (nominale).... 15 W

Dimensions (L x H x P).... 435 x 116 x 366 mm

Poids 7,2 kg

Température de fonctionnement ....+5°C - +35°C

Hygrométrie de fonctionnement. . . . 5 % - 85 % (sans condensation)

Température de fonctionnement -10°C - +55°C

Accessoires

Cordon d'alimentation x 1

Télécommande x 1

Pile AAA x 2

Carte de garantie x 1

Mode d'emploi x 1

- Conception et caractéristiques techniques sont sujettes à changements sans préavis.

Le poids et les dimensions sont des valeurs approchées. ●

Les illustrations peuvent légèrement différer des modèles de ● production.
