MODE D'EMPLOI EWH147313W ELECTROLUX

notice d'utilisation

Wasautomaat

Lave-linge

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 28

Description de l'appareil 30

Bandeau de commande 31

Personnalisation

Première utilisation 34

Utilisation quotidienne 35

Conseils utiles 37

Programmes de lavage 40

32

Entretien et nettoyage 42

En cas d'anomalie de fonctionnement 46

Caractéristiques techniques 48

Valeurs de consommation 48

Installation 34

Branchement électrique

En matière de protection de

l'environnement

Sous réserve de modifications.

CONSIGNES DE SÉCURITÉ

Important Veuillez lire attentivement cette notice et la conserver pour toute consultation future.

• La sécurité de nos appareils est conforme aux règles reconnues de la technique et à la législation sur la sécurité des appareils. Cependant en tant que fabricant, nous vous rappelons les règles de sécurité suivantes.
• Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
• Nous vous prions de bien vouloir lire attentivement cette notice avant d'installer et d'utiliser l'appareil.
• Avant la première utilisation, vérifiez si l'appareil n'a pas été endommagé pendant le transport. Ne procédez pas à l'installation d'un appareil endommagé. Si l'appareil présente un endommagement, adressez-vous à votre magasin vendeur.
• Si votre appareil est livré au cours d'un mois d'hiver, lorsque la température est inférieure à 0°C. Laissez l'appareil dans un local à température ambiante pendant 24 heures avant de le mettre en service.

SÉCURITÉ GÉNÉRALE

• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.
• Le hublot s'échauffe au cours des programmes de lavage à température élevée. Ne le touchez pas !
• Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter cela, vérifiez l'intérieur du tambour avant chaque utilisation de l'appareil.

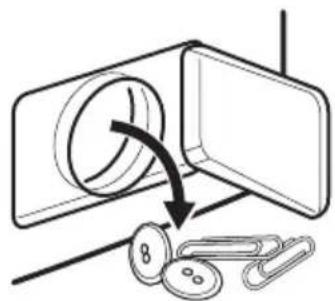

• Les objets tels que les pièces de monnaie, les épingles de sûreté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégâts et ne doivent pas être placés dans l'appareil.
• N'utilisez que les quantités de lessive et d'assouplissant indiquées par le fabricant. Une quantité excessive pourrait endommager le linge. Conformez-vous aux doses préconisées par les fabricants.
• Groupez les petits articles, tels que les chaussettes, ceintures lavables en machine etc., dans un petit sac de toile ou une taie, afin d'éviter que ces pièces ne glissent entre le tambour et la cuve.
• Ne lavez pas en machine le linge avec des baleines, les tissus non ourlés ou déchirés.
• Débranchez toujours la prise de courant et fermez le robinet de l'eau après chaque utilisation et avant le nettoyage et l'entretien de l'appareil.

- N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez des pièces de rechange certifiées Constructeur.

INSTALLATION

• Cet appareil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin vendeur.

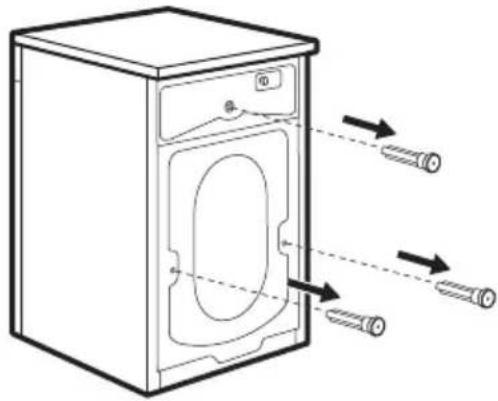

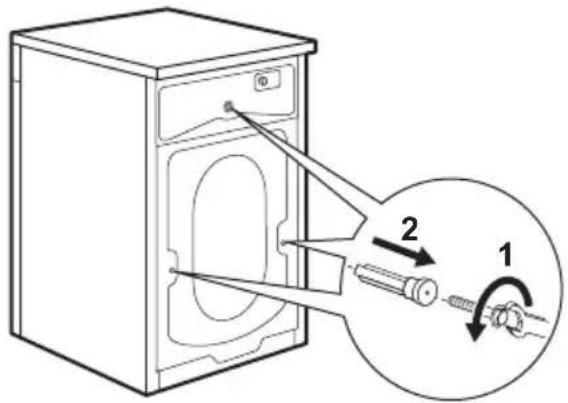

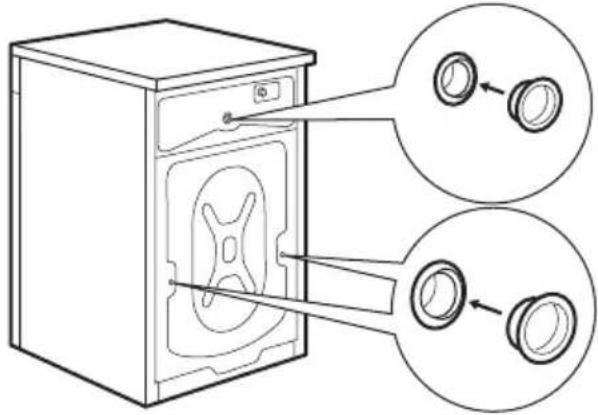

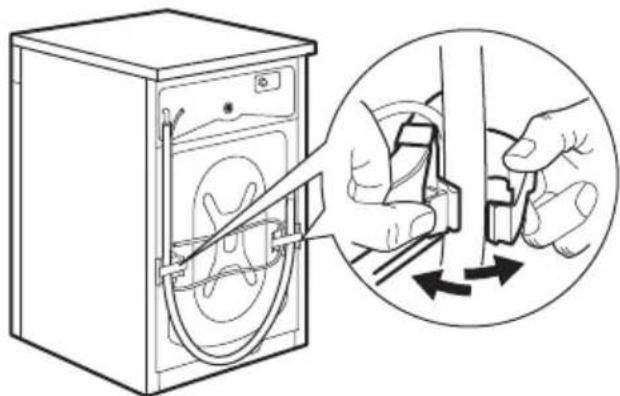

• L'appareil doit être débridé avant la première utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil et aux meubles voisins. Voir le chapitre correspondant dans cette notice d'utilisation.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le tuyau d'alimentation ou le tuyau de vidange et que le plan de travail ne coince pas le câble d'alimentation contre le mur.

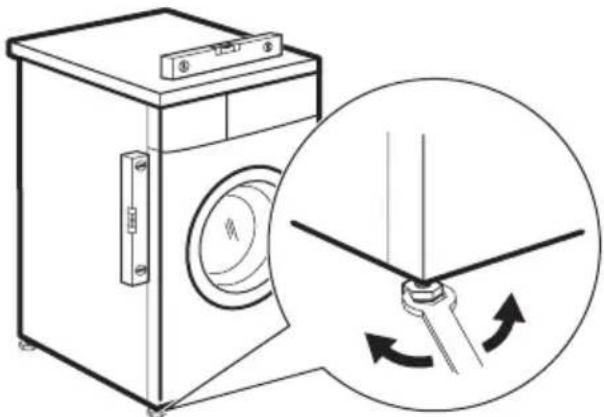

• Si l'appareil est placé sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.
• Assurez-vous, après avoir installé l'appareil, qu'aucun tuyau ou raccord ne fuit.
• Si l'appareil est installé dans un endroit exposé au gel, veuillez lire attentivement le chapitre "Précautions contre le gel".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

UTILISATION

• Cet appareil est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour des usages autres que celui pour lequel il a été conçu.
• Lavez en machine uniquement les articles pouvant supporter ce traitement. Suivez

les indications figurant sur l'étiquette présente sur chaque article.

• Ne surchargez pas l'appareil. Reportez-vous au tableau « Programmes de lavage ».
• Avant le lavage, videz les poches et fermez les boutonnières et les fermetures à glissière. Évitez de laver les articles effilochés ou déchirés et traitez avant le lavage les taches de peinture, d'encre, de rouille et d'herbe. Les soutiens-gorge avec armature NE doivent PAS être lavés en machine.
• Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc., ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'appareil.
• Ne tirez jamais sur le câble d'alimentation pour le débrancher, mais toujours au niveau de la prise.
• N'utilisez jamais l'appareil si le câble d'alimentation, le bandeau de commande, le plan de travail ou le socle est endommagé et laisse apparaître l'intérieur de l'appareil.
• Assurez-vous que la température de l'eau chaude de votre système domestique n'excède pas 60 °C, cela permet d'éviter d'endommager votre linge et votre appareil.

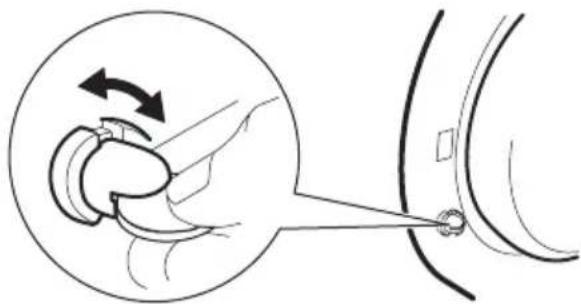

SÉCURITÉ ENFANTS

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Empêchez les enfants de jouer avec l'appareil.

• Les matériaux d'emballage (par ex. les films plastiques, le polystyrène) représentent un danger pour les enfants (risque d'asphyxie) Conservez-les hors de la portée des enfants.

• Rangez les détergents en lieu sûr, hors de la portée des enfants.

• Assuréz-vous que les enfants ou vos animaux domestiques ne pénètrent pas dans le tambour. Pour empêcher que des enfants et des animaux domestiques ne pénètrent dans le tambour, l'appareil est doté d'un dispositif spécial. Pour activer ce dispositif, tournez le bouton (sans appuyer) situé à l'intérieur du hublot dans le sens des aiguilles d'une montre jusqu'à ce que la rainure soit horizontale. Si nécessaire, utilisez une pièce de monnaie.

Pour désactiver ce dispositif et permettre la fermeture du hublot, tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à ce que la rainure soit verticale.

DESCRIPTION DE L'APPAREIL

Cet appareil est équipé de deux tuyaux d'alimentation : un pour l'eau froide et l'autre pour l'eau chaude provenant soit d'une source de chauffage alternative (panneau solaire, traitement thermique des déchets, etc.) ou d'une source traditionnelles (chaudière à gaz, chaudière à mazout, etc.). Le remplissage en eau chaude permet de minimiser l'utilisation de la résistance électrique et contribue à l'économie d'énergie.

1 2 3 4 5 6

1 Boîte à produits
2 Bandeau de commande
3 Poignée d'ouverture du hublot

4 Plaque signalétique
5 Pompe de vidange
6 Pieds réglables

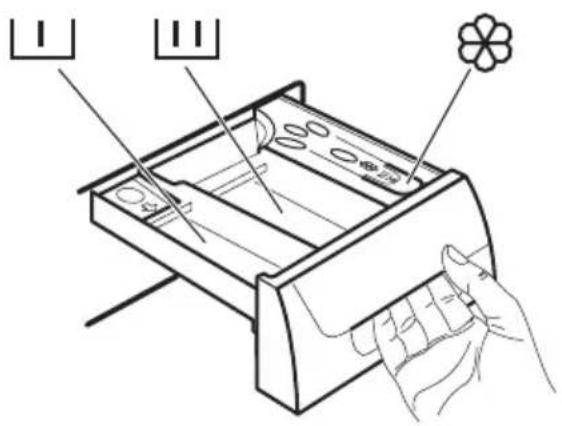

BOÎTE À PRODUITS

Lessive en poudre utilisée pendant le prélavage et le trempage ou détachant utilisé avec l'option Taches (si disponible). La lessive de prélavage et de trempage est ajoutée au début du programme de lavage. Le détachant est ajouté pendant la phase d'action contre les taches.
Lessive en poudre ou liquide pour le lavage principal. Pour les lessives liquides, versez-les juste avant le démarrage du programme.
Additifs liquides (assouplissant, amidon). Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximales.

Par contre, l'assouplissant ou les additifs d'amidon doivent être versés dans le compartiment correspondant avant le démarrage du programme de lavage.

Le sélecteur de programmes, les touches et l'affichage seront signalés par les numéros indiqués ci-dessous tout au long de la notice.

1 Sélecteur de programme
2 Touche ESSORAGE
3 Touche OPTIONS

• PRELAVAGE
• RAPIDE
• RINÇAGE PLUS

4 Touche RACCORDEMENT EAU CHAUDE
5 Affichage
6 Touche DÉPART/PAUSE
7 Touche DÉPART DIFFÉRÉ (Delay)
8 Voyants

Sélecteur de programme

[IMAGE]	= Lavage à froid = Rinçages
	= Raccordement à l'eau chaude = Vidange
	= Lavage à la main = Essorage
	= Laine = Éco

Touches Voyants

	= Nuit Silence Plus		= Prélavage + Lavage
	= Arrêt cuve pleine		= Rinçages + Essorage
	= Raccordement à l'eau chaude = Fin de cycle
	= Sécurité enfants

SÉLECTEUR DE PROGRAMMES

Il vous permet de mettre l'appareil en fonctionnement ou à l'arrêt et/ou de sélectionner un programme.

ESSORAGE

En appuyant sur cette touche, vous pouvez modifier la vitesse d'essorage du programme sélectionné ou sélectionner l'option Arrêt cuve pleine ou Nuit silence plus.

NUIT SILENCE PLUS

En choisissant cette option, l'eau du dernier rinçage n'est pas évacuée et toutes les phases d'essorage sont supprimées pour ne pas froisser le linge. Ce cycle de lavage est peu bruyant et peut être sélectionné la nuit ou aux heures creuses pour profiter d'un tarif avantageux. Avec certains programmes, les rinçages seront effectués avec plus d'eau. L'eau doit être vidangée avant d'ouvrir le hublot. Pour vidanger l'eau, veuillez lire le paragraphe " Fin du programme ".

ARRÊT CUVE PLEINE

En choisissant cette option, l'eau du dernier rinçage n'est pas évacuée pour ne pas froisser le linge. L'eau doit être vidangée avant d'ouvrir le hublot. Pour vidanger l'eau, veuillez lire le paragraphe " Fin du programme ".

PRÉLAVAGE

En choisissant cette option, l'appareil effectue une phase de prélavage avant le lavage principal. La durée de lavage sera prolong-

gée. Cette option est recommandée pour le linge particulièrement sale.

EXTRA COURT

Cycle court pour du linge peu sale ou du linge qui a seulement besoin d'être rafraîchi. Nous vous conseillons de réduire la charge de linge.

RINÇAGE PLUS

Cet appareil est conçu pour consommer peu d'énergie. S'il est nécessaire de rincer le linge avec une quantité d'eau supérieure (Rinçage Plus), sélectionnez cette option. Le lave-linge effectuera quelques rinçages supplémentaires. Cette option est recommandée pour les personnes allergiques aux produits de lessive, et dans les zones où l'eau est très douce.

RACCORDEMENT À L'EAU CHAUDE

Cet appareil est équipé de deux tuyaux d'alimentation : un pour l'eau froide et l'autre pour l'eau chaude. Les programmes du sélecteur indiqués par le symbole remplissent d'eau chaude ou d'eau froide. Si vous sélectionnez un de ces programmes, le voyant de la touche 4 s'allume pour indiquer que l'appareil utilise l'eau chaude disponible dans votre système domestique. Une pression sur cette touche interrompt le raccordement d'eau chaude, le voyant de la touche s'éteint et l'appareil ne se remplit que d'eau froide chauffée par la résistance électrique de l'appareil.

Nous recommandons d'effectuer un cycle de lavage avec remplissage d'eau froide uniquement, dans le cas d'articles salis par des aliments ou des protéines (sang, œufs), nécessitant une phase de trempage en eau froide. L'eau est ensuite chauffée progressive-ment pour obtenir un nettoyage plus efficace et une réaction enzymatique permettant de meilleurs résultats de lavage.

DÉPART/PAUSE

Cette touche permet de lancer ou d'interrompre le programme sélectionné.

DÉPART DIFFÉRÉ

En appuyant sur cette touche, le programme peut être différé de 30 min, 60 min, 90 min, 2 heures, puis d'heure en heure jusqu'à un maximum de 20 heures.

VOYANTS

Quand l'appareil démarre, les voyants 8.1 (Prélavage/Lavage) et 8.2 (Rinçage/Essorage) s'allument. Une fois que vous avez appuyé sur la touche 6, seul le voyant de la phase en cours reste allumé.

Si vous sélectionnez le programme Vidange, tous les voyants s'allument.

À la fin du cycle, le voyant 8.3 (Fin) s'allume et, s'il ne reste plus d'eau dans la cuve, le hublot peut être ouvert.

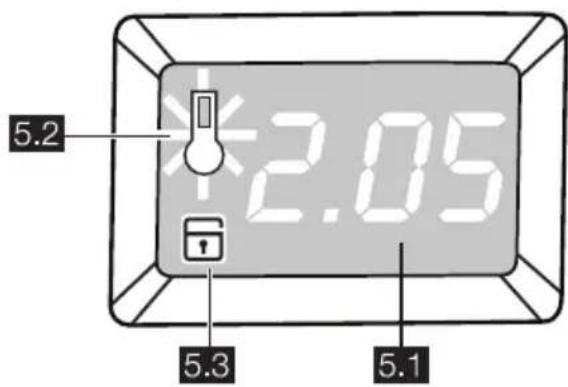

AFFICHAGE

5.2 2.05 5.3 5.1

5.1:

- Durée du programme sélectionné Après la sélection d'un programme, la durée s'affiche en heures et en minutes (par exemple 2.05). La durée est calculée automatiquement sur la base de la charge maximale recommandée pour chaque type de textile. Après le départ du programme, le temps restant est réactualisé de minute en minute.

- Codes d'alarme

En cas d'anomalie de fonctionnement, certains codes d'alarme s'affichent, par exemple E20 (voir le chapitre " En cas d'anomalie de fonctionnement " ).

• Fin du programme

À la fin du programme, trois zéros (0.00) clignotent dans la fenêtre d'affichage, le voyant du hublot (8.2), le voy-

ant de lavage (8.1) et le voyant de la touche 6 s'éteignent, et le hublot peut être ouvert.

- Sélection d'option erronée

Si une option non compatible avec le programme de lavage choisi est sélectionnée, le message Err s'affiche quelques secondes et le voyant rouge de la touche 6 clignote.

- Départ différé

En appuyant sur la touche correspondante, le délai sélectionné apparaît dans la fenêtre d'affichage pendant quelques secondes. La valeur du départ différé diminue d'heure en heure. Lorsqu'il ne reste plus qu'une heure, elle diminue de minute en minute.

5.2 :

- Phase de chauffe

Au cours du cycle de lavage, la fenêtre d'affichage indique le symbole de température (5.2) pour signaler que l'appareil a

entamé la phase de chauffe de l'eau dans la cuve.

5.3 :

- Sécurité enfants

Cette option permet d'éviter le départ d'un programme par inadvertance ou la modification d'un programme en cours. Elle reste active même si l'appareil n'est pas en fonctionnement.

Il y a deux types de verrouillage :

• avant d'appuyer sur la touche 6 : il est alors impossible de démarrer l'appareil ;
• après avoir appuyé sur la touche 6 : il est alors impossible de modifier une option ou le programme.

Pour activer ou désactiver cette option, appuyez simultanément sur les touches 3 et 4 pendant environ 6 secondes jusqu'à ce que le symbole 5.3 apparaisse ou disparaisse.

PERSONNALISATION

SIGNAUX SONORES

L'appareil est doté d'un dispositif sonore qui retentit dans les cas suivants :

• à la fin du cycle
• en cas d'anomalie de fonctionnement. Appuyez simultanément sur les touches 2 et 3 pendant environ 6 secondes pour désactiver le signal sonore (sauf en cas d'anomalie de fonctionnement). Appuyez de nouveau sur ces deux touches pour réactiver le signal sonore.

SÉCURITÉ ENFANTS

Cette option permet d'éviter le départ d'un programme par inadvertance ou la modification d'un programme en cours. Elle reste active même si l'appareil n'est pas en fonctionnement.

Il y a deux types de verrouillage :

1. avant d'appuyer sur la touche 6 : il est alors impossible de démarrer l'appareil.
2. après avoir appuyé sur la touche 6 : il est alors impossible de modifier une option ou le programme.

Pour activer ou désactiver cette option, appuyez simultanément sur les touches 4 et 3 pendant environ 6 secondes jusqu'à ce que le symbole ➤ apparaisse ou disparaisse de l'afficheur.

PREMIÈRE UTILISATION

• Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation.
• Retirez le bloc en polystyrène et tout autre matériel se trouvant dans le tambour.
• Versez 2 litres d'eau dans le compartiment de lavage principal ⏚ de la boîte à produits pour activer l' éco

clapet. Puis lancez un cycle coton à la température maximum, sans placer de linge dans l'appareil, afin d'éliminer du tambour et de la cuve les résidus de matériaux utilisés lors de la fabrication. Versez 1/2 mesure de lessive dans le compartiment de lavage principal et démarrez le programme.

UTILISATION QUOTIDIENNE

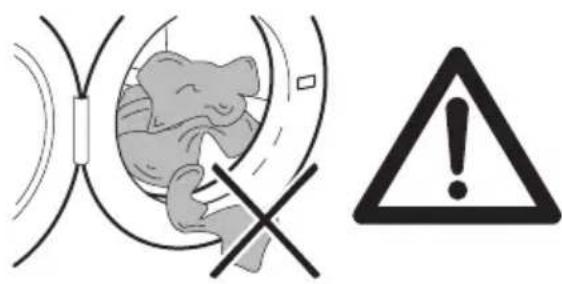

Introduisez le linge

Ouvrez le hublot en tirant délicatement sur la poignée. Mettez le linge dans le tambour, un article à la fois, en le dépliant le plus possible. Fermez le hublot.

Veillez à ce qu'il n'y ait pas de linge coincé entre le joint et le hublot. Cela pourrait provoquer une fuite d'eau ou endommager le linge.

Dosage des produits lessiviels

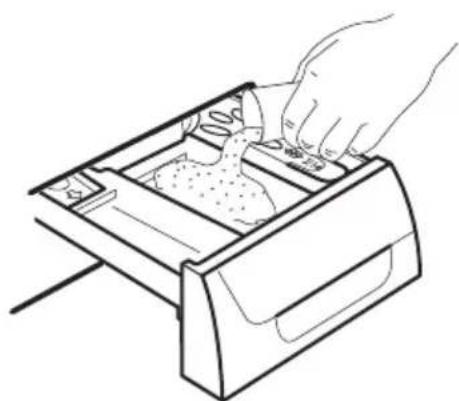

Tirez la boîte à produits jusqu'à la butée. Dosez la lessive en poudre, versez-la dans le compartiment pour le lavage principal Ⓗ ou dans le compartiment correspondant si l'option/le programme sélectionné l'exige (pour plus d'informations, voir le chapitre "Boîte à produits").

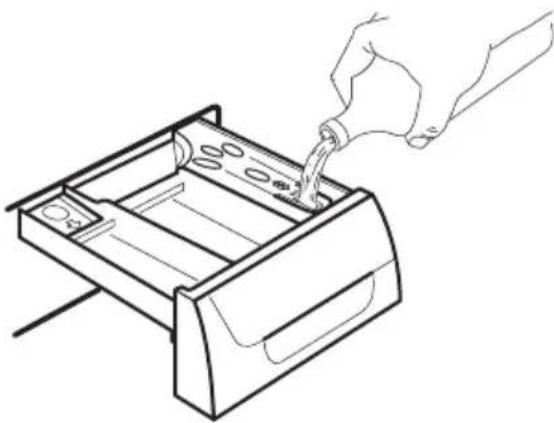

Versez, le cas échéant, l'assouplissant dans le compartiment ⚙ (sans dépasser le niveau "MAX"). Fermez doucement la boîte à produits.

Vous trouverez le programme approprié pour le type de linge en vous conformant aux descriptions des tableaux de programmes (voir "Programmes de lavage"). Tournez le sélecteur sur le programme souhaité. Le sélecteur de programmes détermine le mode de lavage (par ex. niveau d'eau, mouvement du tambour, nombre de rinçages) et la température de l'eau de lavage en fonction de la nature et du degré de salissure du linge. Le voyant de la touche 6 cli-gnote et l'affichage indique la durée du programme sélectionné. Le sélecteur de programmes peut être tourné vers la droite ou vers la gauche. Positionnez-le sur ○ pour réinitialiser le programme / mettre à l'arrêt l'appareil.

Pour une description de chacun des programmes de lavage du sélecteur, consultez le chapitre " Programmes de lavage ".

À la fin du programme, le sélecteur doit être tourné sur la position ○ pour mettre l'appareil à l'arrêt.

Attention Si vous tournez le sélecteur de programmes sur un autre programme pendant le fonctionnement, le voyant rouge de la touche 6 clignote trois fois et le message Err s'affiche pour indiquer l'erreur de sélection. L'appareil n'effectuera pas le nouveau programme sélectionné.

RÉDUISEZ LA VITESSE D'ESSORAGE EN APPUYANT SUR LA TOUCHE 2

Une fois que vous avez sélectionné le programme souhaité, l'appareil propose automatiquement la vitesse d'essorage maximale autorisée pour ce programme.

Appuyez sur la touche 2 par pressions successives pour modifier la vitesse d'essorage, si vous souhaitez que le linge soit essoré à une vitesse différente de celle proposée par le lave-linge. Le voyant correspondant s'allume.

SÉLECTIONNEZ LES OPTIONS DISPONIBLES EN APPUYANT SUR LES TOUCHES 2 ET 3

Selon le programme, différentes fonctions peuvent être combinées. Ces dernières doivent être sélectionnées après le choix du programme et avant le démarrage du programme. Si vous appuyez sur ces touches, les voyants correspondants s'allument. Si vous appuyez à nouveau, les voyants s'éteignent. Lorsqu'une option non compatible est sélectionnée, le voyant rouge de la touche 6 clignote 3 fois tandis que le message Err s'affiche pour indiquer une mauvaise sélection.

i

Pour plus d'informations sur la compatibilité des programmes de lavage et des options, consultez le chapitre « Programmes de lavage ».

SI NÉCESSAIRE, INTERROMPEZ LE RACCORDEMENT D'EAU CHAUDE EN APPUYANT SUR LA TOUCHE 4.

Appuyez sur cette touche pour interrompre le remplissage d'eau chaude, si vous avez sélectionné l'un des programmes indiqués par le symbole correspondant. La machine se remplira uniquement d'eau froide, qui sera chauffée par la résistance de l'appareil. Le voyant correspondant s'allume.

i

Pour plus d'informations sur la compatibilité des programmes de lavage et des options, consultez le chapitre « Programmes de lavage ».

SÉLECTION DE L'OPTION DÉPART DIFFÉRÉ À L'AIDE DE LA TOUCHE 7

Avant de lancer le programme, si vous souhaitez en différer le départ, appuyez à plusieurs reprises sur la touche 7 pour sélectionner le délai souhaité. La durée du départ différé sélectionnée (20 heures maximum) s'affiche à l'écran pendant quelques secondes, puis la durée du programme s'affiche de nouveau.

Vous devez sélectionner cette option après avoir réglé le programme et avant d'appuyer sur la touche 6.

Vous pouvez modifier ou annuler le départ différé à tout moment, avant d'appuyer sur la touche 6.

Sélection du départ différé :

1. Sélectionnez le programme ainsi que les options souhaitées.
2. Appuyez sur la touche 7 pour activer le départ différé.
3. Appuyez sur la touche 6 :
4. l'appareil commence son décompte.
5. Le programme démarre à l'expiration du départ différé sélectionné.

Annulation du départ différé après la sélection de la touche 6 :

1. Appuyez sur la touche 6 pour mettre l'appareil en PAUSE.
2. Appuyez une fois sur la touche 7 jusqu'à ce que 0' s'affiche
3. Appuyez de nouveau sur la touche 6 pour lancer le programme.

Important Le délai sélectionné ne peut être modifié qu'après avoir sélectionné de nouveau le programme de lavage.

Le départ différé ne peut pas être sélectionné avec le programme VIDANGE.

DÉMARRAGE DU PROGRAMME AU MOYEN DE LA TOUCHE 6

Pour lancer le programme sélectionné, appuyez sur la touche 6 ; le voyant vert correspondant cesse de clignoter. Le voyant correspondant à la phase en cours s'allume. L'appareil se met en fonctionnement et le hublot est verrouillé.

Pour interrompre un programme en cours, appuyez sur la touche 6 : le voyant vert correspondant clignote.

Pour faire repartir le programme là où il a été interrompu, appuyez de nouveau sur la touche 6. Si vous avez sélectionné un départ différé, l'appareil commence son décompte.

Lorsqu'une option non compatible est sélectionnée, le voyant rouge de la touche 6

clignote 3 fois tandis que le message Err s'affiche pendant quelques secondes.

MODIFICATION D'UNE OPTION OU D'UN PROGRAMME EN COURS

Il est possible de modifier des options d'un programme en cours avant que l'appareil ne les exécutent.

Avant d'effectuer un changement, vous devez mettre l'appareil en PAUSE en appuyant sur la touche 6.

Si le programme est en cours, il n'est possible de le modifier qu'en le réinitialisant.

Tournez le sélecteur de programmes sur ○ puis sur le nouveau programme sélectionné. Lancez le nouveau programme en appuyant de nouveau sur la touche 6. L'eau reste dans la cuve.

INTERRUPTION D'UN PROGRAMME

Appuyez sur la touche 6 pour interrompre le programme en cours ; le voyant vert correspondant clignote.

Appuyez de nouveau sur la même touche pour redémarrer le programme.

Pour annuler un programme en cours, tournez le sélecteur de programmes sur ○. Vous pouvez à présent sélectionner un nouveau programme.

À LA FIN DU PROGRAMME

L'appareil se met à l'arrêt automatiquement. Le voyant de la touche 6 et les voy-

ants 8.1 et 8.2 s'éteignent. Le voyant 8.3 s'allume.

Le hublot pourra être ouvert au bout de quelques minutes.

Si un programme ou une option se terminant avec de l'eau dans la cuve a été sélectionné, le voyant 8.3 s'allume pour indiquer que le cycle est terminé et que le hublot est toujours verrouillé. L'eau doit être vidée avant l'ouverture du hublot.

Le tambour continue de tourner à intervalles réguliers, jusqu'à la vidange complète de l'eau.

Suivez les instructions ci-dessous pour vi-danger l'eau :

1. Tournez le sélecteur de programme sur O.

2. Sélectionnez le programme de vidange ou d'essorage.

3. Réduisez la vitesse d'essorage, si nécessaire, en appuyant sur la touche correspondante.

4. Appuyez sur la touche 6.

À la fin du programme, le voyant 8.3 s'allume. Le hublot peut désormais être ouvert.

Tournez le sélecteur de programmes sur O pour mettre à l'arrêt l'appareil.

Sortez le linge du tambour et vérifiez que le tambour est vide. Si vous ne souhaitez pas effectuer un autre cycle de lavage, fermez le robinet d'arrivée d'eau. Laissez le hublot ouvert pour éviter la formation de moisissures et l'apparition de mauvaises odeurs.

Mode Veille : une fois le programme terminé, le système d'économie d'énergie s'active au bout de quelques minutes. La luminosité de l'écran est réduite. Pour sortir du

CONSEILS UTILES

TRI DU LINGE

Suivez les symboles pour l'entretien des textiles se trouvant sur l'étiquette dont chaque article est muni et les instructions de lavage du fabricant. Nous vous conseillons de trier le linge : d'un côté, le linge résistant pouvant supporter un lavage et un repassage énergétiques, de l'autre, le linge délicat qu'il convient de traiter avec précaution.

mode d'économie d'énergie, il suffit d'appuyer sur n'importe quelle touche de l'appareil.

TEMPÉRATURES

95° ou 90°	Pour le lin et le coton blancs normalement sales (par exemple, torchons, serviettes, nappes, draps, etc.)
60°/50°	Pour les articles bon teint normalement sales (par exemple, les chemises, les chemises de nuit, les pyjamas, etc.), en lin, coton ou fibres synthétiques et pour le coton blanc légèrement sale (par exemple, les sous-vêtements)
40°/30° - Froid	Pour les articles délicats (par exemple, les voilages), les mélanges comprenant des fibres synthétiques et les lainages portant l'étiquette "pure laine, lavable en machine, irrétrécissable"

AVANT LE CHARGEMENT DU LINGE

Lavez les articles "blancs" et les couleurs séparément. Les articles blancs peuvent perdre de leur blancheur au cours du lavage.

Lorsqu'ils sont lavés pour la première fois, les articles de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge ; ils doivent donc être lavés séparément la première fois.

Videz les poches intérieures et les poches des pantalons des petits objets métalliques qu'elles pourraient contenir (clous, épingles, trombones, etc.).

Boutonnez les taies d'oreiller, fermez les fermetures à glissière et à pression, les crochets. Nouez les ceintures et les rubans.

Traitez les taches tenaces avant le lavage. Frottez les endroits particulièrement sales à l'aide d'un détergent ou d'une pâte spécifique.

Apportez un soin tout particulier aux ri-deaux. Enlevez les crochets ou placez-les dans une housse ou un filet.

CHARGE MAXIMALE

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité indiquée dans les tableaux de programmes de lavage.

Règles générales :

- Coton, lin : tambour plein mais sans sur- charger ;

• Synthétiques : tambour à moitié de son volume ;
• Articles délicats et lainages :tambour au tiers de son volume.

Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles afin de réaliser des économies d'eau et d'énergie.

Pour le linge très sale ou en tissu éponge, réduisez la charge.

POIDS DU LINGE

Nous vous donnons les poids moyens suivants à titre indicatif :

Nous vous donnons les poids moyens suivants à titre indicatif :
peignoir 1200 g
housse de couette 700 g
tabliers de travail pour homme	600 g
drap, pyjamas homme 500 g
nappe 250 g
taie, serviette, chemise de nuit, chemise	200 g
torchon, slips, serviette de table, chemisier	100 g

TRAITEMENT DES TACHES

Les taches résistantes ne s'éliminent pas toujours avec de l'eau et de la lessive. Il est donc conseillé de les traiter avant le lavage.

Sang : traitez les taches fraîches avec de l'eau froide. Pour les taches sèches, laissez tremper toute la nuit dans de l'eau mélangée à un produit spécial. Savonnez, frottez et rincez.

Peinture à l'huile : tamponnez à l'aide d'un solvant après avoir étalé le vêtement sur un chiffon propre ; répétez plusieurs fois.

Taches de gras séchées : étalez le vêtement sur un chiffon propre et tamponnez avec de l'essence de térébenthine.

Rouille : utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant. Pour les vieilles taches, assurez-vous que la nature du textile supporte le produit.

Taches de moisi : traitez avec un agent de blanchiment (blancs et couleur bon teint seulement).

Herbe : savonnez légèrement, traitez avec un agent de blanchiment (blancs et couleur bon teint seulement).

Crayon à bille et colle : imprégnez d'acé-tone 2) étalez le vêtement sur un chiffon propre et tamponnez.

Rouge à lèvres : tamponnez à l'acétone comme ci-dessus et traitez les taches avec de l'alcool dénaturé. Traitez les marques résiduelles avec un agent de blanchiment.

Vin rouge : faites tremper dans de l'eau et un produit nettoyant. Rincez et traitez avec de l'acide acétique ou citrique, puis rincez. Traitez les marques résiduelles avec un agent de blanchiment.

Encre : en fonction du type d'encre, imbi-bez le tissu d'acétone 2) puis d'acide acéti-que ; traitez les marques résiduelles sur les tissus blancs avec un agent de blanchiment et rincez.

Cambouis - goudron : étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

CHOIX DE LA LESSIVE

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge. Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Bien qu'ils soient biodégradables, les détergents contiennent des substances qui, lorsqu'elles sont utilisées en grandes quantités, peuvent bouleverser le fragile équilibre de la nature.

Le choix de la lessive dépend du type de textile (délicats, lainages, coton, etc.), de la couleur, de la température de lavage et du degré de salissure.

Toutes les marques de lessives courantes vendues dans le commerce peuvent être utilisées avec cet appareil :

- lessives en poudre pour tous les types de textiles

• lessives en poudre pour les tissus délicats (60°C max) et les lainages
• lessives liquides, de préférence pour les programmes de lavage à températures peu élevées (60°C max.) pour tous les types de tissus, ou lessives spéciales pour les lainages uniquement.

La lessive et les additifs doivent être versés dans les compartiments correspondants de la boîte à produits avant le démarrage du programme.

Pour les lessives liquides, sélectionnez un programme sans prélavage.

L'appareil comprend un système de recirculation qui permet une utilisation optimale des lessives concentrées.

Conformez-vous aux doses préconisées par le fabricant sans dépasser le niveau «MAX» du bac à lessive.

DEGRÉS DE DURETÉ DE L'EAU

L'eau a plusieurs degrés de dureté. Vous obtiendrez le degré de dureté de votre eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.

Si l'eau est moyennement ou très dure, un adoucisseur d'eau doit alors être ajouté (à partir du degré de dureté II). Conformez-vous aux instructions du fabricant. La quantité de lessive peut alors toujours être ajustée jusqu'au degré de dureté I (= peu dure ou douce).

Niveau	Caractéristique	Degrés de dureté de l'eau
		°dH allemand	°T.H. français
1 douce 0-7 0-15
2 moyenne 8-14 16-25
3 dure 15-21 26-37
4 très dure >21 >37

PROGRAMMES DE LAVAGE

ProgrammeTempérature maximale et minimaleDescription du cycleVitesse d'essorage maximaleCharge de linge maximaleType de linge	Options	Compartimentde la boîte à produits
Coton 90^ - 60^ - 40^^1) Lavage principal - RinçagesEssorage à la vitesse maximaleCharge max. 7 kg - Charge réd. 3.5 kg^2) Coton blanc et couleur (vêtements normalement sales).	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE ^3) RAPIDERINÇAGE PLUSRACCORDEMENT À L'EAU CHAUDE	[CKWO]
Coton30 - FroidLavage principal - RinçagesEssorage à la vitesse maximaleCharge max. 7 kg - Charge réd. 3.5 kg^2) Coton couleur (articles en coton légèrement ou nor-malement sales).	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE ^3) RINÇAGE PLUSRAPIDE	[CTAK]
Synthétiques 60^ - 40^^1) Lavage principal - RinçagesVitesse d'essorage maximale de 900 tr/minCharge max. 3.5 kg - Charge réd. 1.5 kg^2) Synthétiques ou textiles mixtes (articles normale-ment sales).	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE ^3) RINÇAGE PLUSRAPIDERACCORDEMENT À L'EAU CHAUDE
Synthétiques30 - FroidLavage principal - RinçagesVitesse d'essorage max. de 900 tr/minCharge max. 3.5 kg - Charge réd. 1.5 kg^2) Synthétiques ou textiles mixtes (articles normale-ment ou légèrement sales)	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE ^3) RINÇAGE PLUSRAPIDE	[W340]
Delicates 40^ - 30^ - Froid Lavage principal - RinçagesVitesse d'essorage max. de 700 tr/minCharge max. 3.5 kg - Charge réd. 1.5 kg^2) Textiles délicats (articles normalement sales).	NUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE ^3) RINÇAGE PLUSRAPIDE	[XYOH]
Wool / Handwash40° - 30° - FroidLavage principal - RinçagesVitesse d'essorage max. de 900 tr/minCharge max. 2 kgProgramme de lavage pour la laine lavable en machine ainsi que pour les lainages lavables à la main et les textiles délicats.Remarque: Un vêtement seul ou un article volumineux peut déséquilibrer l'appareil. Si l'appareil n'effectue pas la dernière phase d'essorage, ajoutez du linge, répartissez-le manuellement, puis sélectionnez le programme d'essorage.	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NE	[0573]
RinçageRinçages avec assouplissant, si nécessaireEssorage à la vitesse maximaleCharge max. 7 kgAvec ce programme, il est possible de rincer et d'essorer les vêtements ayant été préalablement lavés à la main. Le lave-linge effectue 3 rinçages, suivis d'un dernier long essorage.Sélectionnez l'option RINÇAGE PLUS pour intensifier l'action du rinçage. L'appareil effectuera quelques rinçages supplémentaires.ImportantLa vitesse d'essorage se réglera automatiquement pour les articles en coton Si nécessaire, réduisez la vitesse au niveau souhaité.	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NERINÇAGE PLUS	[150H]
VidangeVidange de l'eauCharge max. 7 kgPour évacuer l'eau du dernier rinçage des programmes/options prenant fin alors que de l'eau se trouve encore dans la cuve. Tournez le sélecteur surOpuissur le programme de vidange. Appuyez sur la touche6.
EssorageVidange et essorage longEssorage à la vitesse maximaleCharge max. 7 kgEssorage séparé pour les vêtements préalablement lavés à la main ou à la fin d'un programme se terminant avec de l'eau dans la cuve (option Arrêt cuve pleine et Nuit Silence Plus).ImportantLa vitesse d'essorage se réglera automatiquement pour les articles en coton Si nécessaire, réduisez la vitesse au niveau souhaité selon le type de linge à essorer.
Coton éco60°Lavage principal - RinçagesEssorage à la vitesse maximaleCharge max. 7 kgCoton blanc et couleur grand teint.Ce programme peut être sélectionné pour les vêtements en coton légèrement ou normalement sales. La température est diminuée et la durée de lavage prolongée. Cela permet d'obtenir un lavage efficace tout en économisant de l'énergie.	RÉDUCTION D'ES-SORAGENUIT SILENCE PLUSARRÊT CUVE PLEI-NEPRÉLAVAGE3)RINÇAGE PLUS	(HCD8)
O = ARRÊTPour annuler le programme en cours ou mettre à l'ar-rêt l'appareil.

1) Pour ces programmes, le remplissage en eau est le suivant : Coton 90°, eau chaude uniquement ; coton 60°- 40° et synthétiques 60°- 40°, eau chaude et froide. En appuyant sur la touche 6, il est possible de désactiver le remplissage d'eau chaude ; le programme de lavage se fera alors avec de l'eau froide chauffée par la résistance de l'appareil.

2) Si vous sélectionnez l'option RAPIDE, nous vous conseillons de réduire la charge maximale comme indiqué. (Charge réd. = charge réduite). Il est possible de charger la machine au maximum, mais les résultats de lavage ne seront pas aussi satisfaisants.

3) Si vous utilisez des produits de lavage liquides, vous devez sélectionner un programme sans prélavage.

ENTRETIEN ET NETTOYAGE

Avertissement Vous devez débrancher l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.

DÉTARTRAGE DE L'APPAREIL

L'eau du robinet contient du calcaire. Toutefois, il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce. Respectez le dosage indiqué sur l'emballage.

APRÈS CHAQUE LAVAGE

Laissez le hublot entrouvert après chaque utilisation. Ceci empêchera la formation de moisissures et de mauvaises odeurs à l'intérieur de l'appareil et permettra d'aérer la cuve.

ENTRETIEN RÉGULIER

Les lavages à basse température peuvent provoquer l'accumulation de résidus à l'intérieur du tambour.

Nous vous conseillons d'effectuer un lavage d'entretien régulier.

Pour lancer un lavage d'entretien :

• Le tambour doit être vide.
- Sélectionnez le programme de lavage pour coton le plus chaud.
- Utilisez une mesure de lessive normale, un type de poudre ayant des propriétés biologiques.

LA CARROSSERIE

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement.

Important N'utilisez jamais d'alcool, de produits abrasifs ou caustiques.

NETTOYAGE DU BAC À PRODUITS

Le bac à produits doit être nettoyé régulièrement.

Les compartiments à lessive et à produits additifs doivent faire l'objet d'un nettoyage régulier.

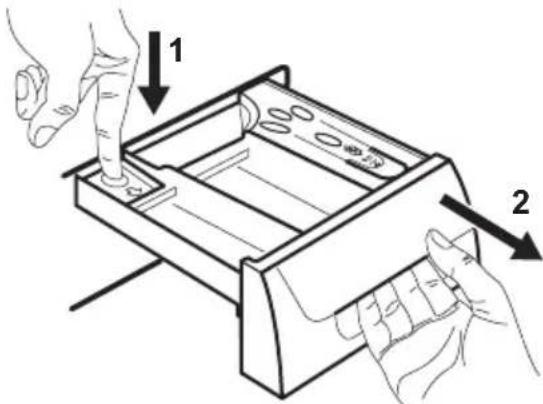

Sortez-le de son logement en appuyant sur le taquet de sécurité, et tirez-le vers vous pour le dégager.

Lavez-le sous l'eau courante pour éliminer les résidus de poudre.

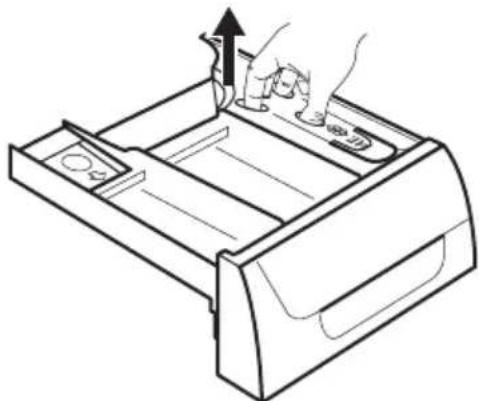

Pour faciliter le nettoyage, la partie supérieure du compartiment réservé à l'additif doit être enlevée. Nettoyez tous les éléments sous l'eau courante.

Nettoyez les différents compartiments à l'ai-de d'une brosse.

Des corps étrangers sujets à la rouille dans le linge ou bien l'eau ferrugineuse du robinet peuvent provoquer des dépôts de rouille dans le tambour.

Important Ne nettoyez pas le tambour avec des produits de détartrage acides, des produits abrasifs contenant du chlore ou avec une paille de fer.

1. Éliminez les dépôts de rouille à l'intérieur du tambour avec un produit de nettoyage pour acier inoxydable.
2. Effectuez un cycle de lavage sans linge pour éliminer les résidus de produits de nettoyage.

Programme : bref programme pour Co- ton à température maximale auquel vous devez ajouter environ le quart d'une dose de lessive.

LE JOINT DU HUBLOT

Contrôlez régulièrement qu'il n'y ait pas de corps étrangers dans le joint d'étanchéité du hublot.

Examinez régulièrement la pompe de vidange et assurez-vous qu'elle est propre.

Nettoyez la pompe régulièrement et/ou si :

• L'appareil ne vidange pas l'eau.
• Le tambour ne tourne pas.
- L'appareil fait un bruit inhabituel car la pompe de vidange est bloquée.
- Un problème de vidange est détecté (pour plus de détails, reportez-vous au chapitre « En cas d'anomalie de fonctionnement »).

Avertissement

1. Débranchez l'appareil de la prise secteur.
2. Ne retirez pas le filtre pendant que l'appareil fonctionne. Ne nettoyez pas la pompe de vidange si l'eau de l'appareil est chaude. L'eau doit être froide pour que vous puissiez nettoyer la pompe de vidange.

Pour nettoyer la pompe de vidange :

1. Ouvrez le volet de la pompe.

1. Insérez un récipient sous le panier de la pompe de vidange pour recueillir l'eau qui s'écoule.

2. Appuyez sur les deux leviers et tirez la conduite de vidange vers l'avant pour laisser l'eau s'écouler.

1. Lorsque le récipient est plein d'eau, re- mettez la conduite de vidange en place et videz le récipient. Répétez les étapes 3 et 4 jusqu'à ce que l'eau ne s'écoule plus de la pompe de vidange.

1. Remettez la conduite de vidange en place.

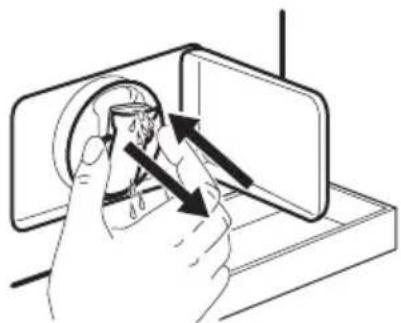

2. Dévissez le filtre et retirez-le.

1 2

1. Enlevez les peluches et les objets de la pompe.

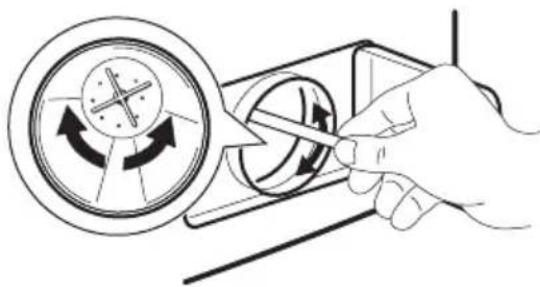

1. Assurez-vous que la pale de la pompe peut tourner. Si ce n'est pas le cas, contactez votre service après-vente.

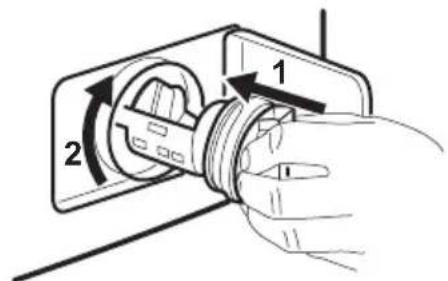

1. Nettoyez le filtre sous l'eau courante puis remettez-le en place dans la pompe en l'insérant dans les glissières prévues à cet effet.

2. Assurez-vous de visser correctement le filtre pour empêcher les fuites.

1. Fermez le volet de la pompe de vidange.

Ne retirez jamais le couvercle de la pompe au cours d'un cycle de lavage ; attendez

toujours que la machine ait terminé son cycle et qu'elle soit vide. Lorsque vous remettez le couvercle de la pompe, assurez-vous qu'il est bien resserré, afin d'éviter qu'il ne fuie ou que de jeunes enfants puissent le retirer.

NETTOYAGE DES FILTRES DU TUYAU D'ARRIVÉE D'EAU

Si l'eau est très dure ou contient des traces de dépôts de calcaire ou si vous remarquez que l'appareil prend plus de temps à se remplir, le filtre est peut-être obstrué. Il est donc recommandé de le nettoyer de temps en temps.

1. Fermez le robinet d'arrivée d'eau.
2. Dévissez l'embout du tuyau d'arrivée.
3. Nettoyez le filtre du tuyau à l'aide d'une petite brosse dure.

1. Revissez correctement le tuyau sur le robinet.

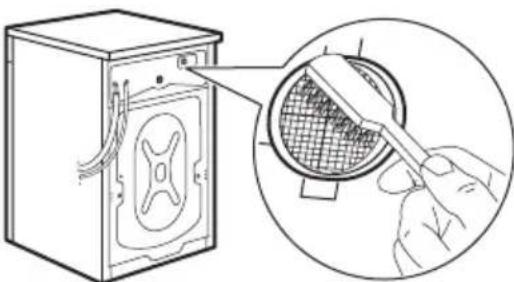

2. Dévissez le tuyau de l'appareil. Conservez à portée de main un chiffon pour essuyer l'eau qui s'écoule de la pompe.
3. Nettoyez le filtre du robinet à l'aide d'une petite brosse dure ou d'un chiffon.

1. Revissez le tuyau sur l'appareil et vérifiez le raccordement.
2. Ouvrez le robinet d'arrivée d'eau.

VIDANGE DE SECOURS

Si l'appareil ne vidange pas l'eau, procédez comme suit pour évacuer l'eau de la machine :

1. débranchez l'appareil de la prise de courant ;
2. fermez le robinet d'arrivée d'eau ;

3. si nécessaire, attendez que l'eau refroidisse ;

4. ouvrez le volet de la pompe ;

5. placez un récipient sur le sol, sous le panier de la pompe de vidange ;

6. appuyez sur les deux leviers et tirez la conduite de vidange vers l'avant pour laisser l'eau s'écouler ;

7. lorsque le récipient est plein d'eau, re- mettez la conduite de vidange en place et videz le récipient ; répétez l'opération jusqu'à ce que l'eau cesse de s'écouler ;

8. si nécessaire, nettoyez la pompe (reportez-vous au chapitre « Pompe de vidange ») ;

9. fermez le volet de la pompe de vidange.

Lorsque vous appliquez la procédure de vidange d'urgence, vous devez réactiver le système de vidange :

1. Versez 2 litres d'eau dans le distributeur de produit de lavage pour le lavage principal.
2. Démarrez le programme pour vidanger l'eau.

PRÉCAUTIONS CONTRE LE GEL

Si l'appareil est installé dans un endroit où la température peut être négative, évacuez toute l'eau restant dans le tuyau d'alimentation et la pompe de vidange.

1. Débranchez l'appareil de la prise de courant.
2. Fermez le robinet d'arrivée d'eau
3. dévissez le tuyau d'arrivée d'eau du robinet ;
4. placez les deux extrémités du tuyau d'alimentation dans un récipient et laissez l'eau s'écouler du tuyau.
5. videz la pompe de vidange en suivant la description du chapitre « Vidange d'urgence ».
6. Une fois que la pompe de vidange est vide, réinstallez le tuyau d'alimentation.

Avertissement

Assurez-vous que la température est supérieure à 0 °C avant d'utiliser l'appareil à nouveau.

Le fabricant ne pourra être tenu pour responsable en cas de dommages dus aux basses températures.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même. En cours de fonctionnement, il est possible que le voyant rouge de la touche 6 clignote, qu'un des codes d'alarme ci-après s'affiche et que des signaux sonores retentissent toutes les 20 secondes pour indiquer une anomalie :

• E10 : problème d'arrivée d'eau.
• E20 : problème de vidange.
• E40 : hublot ouvert.
Après avoir éliminé le problème, appuyez sur la touche 6 pour redémarrer le programme. Si le problème persiste malgré toutes les vérifications, contactez votre service après-vente.

Problème Cause possible/Solution
Le lave-linge ne démarre pas :	Le hublot n'est pas fermé.E40• Fermez bien le hublot.La fiche de l'appareil n'est pas correctement insérée dans la prise de courant.• Insérez la fiche dans la prise de courant.La prise n'est pas alimentée.• Vérifiez votre installation électrique domestique.Le fusible de l'installation électrique a disjoncté.• Remplacez le fusible.Le sélecteur de programme n'a pas été positionné correctement et la touche6n'a pas été enclenchée.• Tournez le sélecteur de programme et appuyez de nouveau sur la touche6.Le départ différé a été sélectionné.• Si le linge doit être lavé immédiatement, annulez le départ différé.La sécurité enfants a été activée.• Désactivez ce dispositif.
L'appareil n'est pas alimenté en eau :L'appareil ne se vidange pas et/ou n'essore pas :	Les robinets d'arrivée d'eau sont fermés.E10• Ouvrez les robinets d'arrivée d'eau.Les tuyaux d'arrivée d'eau sont écrasés ou tordus.E10• Vérifiez le raccordement des tuyaux d'arrivée d'eau.Les filtres des tuyaux d'arrivée d'eau ou de la vanne d'admission sont obstrués.E10• Nettoyez les filtres du tuyau d'arrivée d'eau (reportez-vous au chapitre « Nettoyage des filtres du tuyau d'arrivée d'eau » pour plus d'informations).Le hublot n'est pas fermé correctement.E40• Fermez bien le hublot.Le tuyau de vidange est écrasé ou plié.E20Vérifiez le raccordement du tuyau de vidange.Le filtre de vidange est obstrué.E20Nettoyez le filtre de vidange.Vous avez sélectionné une option ou un programme qui prévoit de garder l'eau dans la cuve à la fin du programme ou qui élimine les phases d'essorage.Sélectionnez le programme de vidange ou d'essorage.Le linge n'est pas réparti correctement dans le tambour.Répartissez le linge dans le tambour.
Il y a de l'eau au pied de l'appareil :	Vous avez utilisé trop de produit de lavage ou un produit de lavage qui n'est pas adapté au lavage en machine (trop de mousse).Réduisez la quantité de produit de lavage ou utilisez un autre produit.Vérifiez l'absence de fuite au niveau des raccordements des tuyaux d'arrivée d'eau. Il n'est pas toujours facile de voir si de l'eau s'écoule le long d'un tuyau ; vérifiez s'il est mouillé.Vérifiez le raccordement des tuyaux d'arrivée d'eau.L'un des tuyaux d'arrivée d'eau est endommagé.Remplacez-le par un neuf.Le filtre a été mal revisé après son nettoyage.Revissez bien le filtre.
Les résultats de lavage ne sont pas satisfaisants :	Vous avez utilisé trop peu de produit de lavage ou un produit de lavage qui ne convient pas au lavage en machine.Augmentez la quantité de produit de lavage ou utilisez-en un autre mieux adapté.Les taches tenaces n'ont pas été préalablement traitées.Utilisez des produits du commerce pour traiter les taches tenaces.Vous avez sélectionné une température de lavage inadaptée.Vérifiez que vous avez sélectionné la bonne température.Charge de linge excessive.Réduisez la charge de linge.
Le hublot ne s'ouvre pas :	Le programme n'est pas terminé.Attendez la fin du cycle de lavage.Le dispositif de verrouillage du hublot n'est pas désactivé.Voyez s'il reste de l'eau dans la cuve ou attendez que le hublot se déverrouille (dans tous les cas, ne tentez pas de forcer l'ouverture du hublot !).Il y a de l'eau dans le tambour.Sélectionnez le programme de vidange ou d'essorage pour évacuer l'eau.
L'appareil vibre ou est bruyant :	Vous n'avez pas retiré l'emballage et les boulons de transport.Vérifiez la bonne installation de l'appareil.Vous n'avez pas réglé les piedsVérifiez que l'appareil est de niveau.Le linge n'est pas réparti correctement dans le tambour.Répartissez le linge dans le tambour.Il y a peut-être trop peu de linge dans le tambour.Ajoutez d'autres articles, répartissez la charge manuellement, puis sélectionnez le programme d'essorage.
L'essorage démarre tardivement ou l'appareil n'essore pas :	Le dispositif de sécurité anti-balourd électronique s'est activé car le linge n'est pas bien réparti dans le tambour. Pour répartir le linge, le tambour effectue des rotations en sens inverse. Cela peut se produire à plusieurs reprises, jusqu'à ce qu'il n'y ait plus de balourd. L'appareil reprendra alors normalement l'essorage. Cependant, si au bout de 10 minutes la charge n'est toujours pas correctement répartie dans le tambour, l'essorage final n'a pas lieu. Dans ce cas, répartissez la charge manuellement, puis sélectionnez le programme d'essorage.Répartissez le linge dans le tambour.La charge est trop légère.Ajoutez d'autres articles, répartissez la charge manuellement, puis sélectionnez le programme d'essorage.
L'appareil fait un bruit inhabituel :	L'appareil est équipé d'un moteur qui, par rapport aux moteurs traditionnels, émet un bruit particulier. Ce nouveau moteur permet, lors de l'essorage, un démarrage en douceur et une répartition plus uniforme du linge dans le tambour, ainsi qu'une stabilité accrue de l'appareil.
On ne voit pas d'eau dans le tambour :	Les appareils fabriqués selon des technologies modernes fonctionnent de façon beaucoup plus économique, en utilisant moins d'eau que les anciens modèles, sans que cela n'affecte leurs performances.

Si vous ne pouvez pas identifier ou résoudre le problème, contactez le service après-vente. Lorsque vous appelez le service après-vente, indiquez le modèle, le numéro de série et de produit et la date d'achat de l'appareil : le service après-vente a besoin de ces informations.

Mod. .... ... Prod. No. .... ... Ser. No. ...

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur	HauteurProfondeur	60 cm85 cm63 cm
Branchement électrique Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur du hublot de l'appareil.
Pression de l'eau d'alimentation	MinimaleMaximale	0,05 MPa0,8 MPa
Charge maximale Coton 7 kg
Vitesse d'essorage Maximale 1400 tr/min

VALEURS DE CONSOMMATION

VALEURS DE CONSOMMATION

Programme1)	Consommation d'énergie (kWh)2)	Consommation d'eau (litres)2)
Coton blanc 95 °C 2.1 65
Coton 60 °C 1.4 60
Coton 40 °C 0.77 60
Synthétiques 40 °C 0.6 54
Tissus délicats 40 °C 0.6 63
Laine/Lavage à la main 30 °C 0.25 55

1) Consultez l'écran pour connaître la durée du programme.

2) Les informations relatives à la consommation présentées dans ce tableau sont indicatives. Elles peuvent varier en fonction de la quantité et du type de linge, de la température de l'alimentation en eau et de la température ambiante.

Remplissage d'eau chaude et d'eau froide (la température maximale autorisée pour l'eau chaude est de 55 °C)
Programme1)	Consommation d'énergie (kWh)2)	Consommation d'eau (litres)
Coton blanc 95 °C 1.4 65
Coton 60 °C 0.7 60
Coton 40 °C 0.5 60
Synthétiques 60° 0.7 57
Synthétiques 40° 0.45 54

Programmes standards pour les valeurs de consommation de l'étiquette énergétique

Les programmes Coton 60 °C Éco et Coton 40 °C sont les programmes coton standards pour le linge en coton normalement sale. Ils sont adaptés au nettoyage du linge en coton normalement sale et sont les pro-

grammes les plus efficaces en termes de consommation d'eau et d'énergie pour le lavage de ce type de linge en coton. Ils sont conformes à la norme EN60456.

i La température réelle de l'eau peut être différente de la température du cycle indiquée.

INSTALLATION

DÉBALLAGE

Avant la première utilisation de l'appareil, retirez tous les boulons de transport et l'emballage.

Conservez ces dispositifs de transport afin qu'ils puissent être remontés pour tout autre déplacement de l'appareil.

1. Après avoir enlevé l'intégralité de l'emballage, faites basculer l'appareil en arrière avec soin pour retirer le bloc en polystyrène qui constitue le socle de l'emballage.

1. Redressez l'appareil et retirez la fixation du câble d'alimentation électrique et du tuyau de vidange placée à l'arrière de l'appareil.

1. Desserrez les trois vis.

1. Enlevez avec soin les goujons en plastique correspondants.

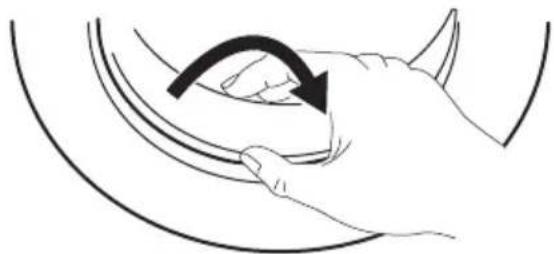

1. Ouvrez le hublot, sortez les tuyaux d'arrivée d'eau du tambour et enlevez le bloc en polystyrène fixé sur le joint du hublot.

1. Bouchez le petit trou supérieur et les deux gros orifices à l'aide des bouchons en plastique fournis dans la po-chette contenant la notice d'utilisation.

Placez l'appareil sur un sol plat et dur. Veillez à ce que la circulation d'air autour de l'appareil ne soit pas entravée par des moquettes, tapis etc. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Procédez à la mise à niveau de l'appareil en relevant ou en abaissant les pieds. La vis autobloquante des pieds peut rendre leur réglage difficile, mais l'appareil DOIT être à niveau et bien calé. Le cas échéant, vérifiez le niveau avec un niveau à bulle. Utilisez une clé pour l'ajuster le cas échéant. Une mise à niveau correcte évite les vibrations, le bruit ou des déplacements de l'appareil au cours de son fonctionnement.

Attention Ne placez jamais de cales en carton, en bois ou autre sous l'appareil pour compenser l'irrégularité du sol.

Les tuyaux d'arrivée d'eau sont fournis avec l'appareil et se trouvent dans le tambour.

N'utilisez jamais le tuyau de votre ancien appareil pour effectuer le raccordement à l'eau.

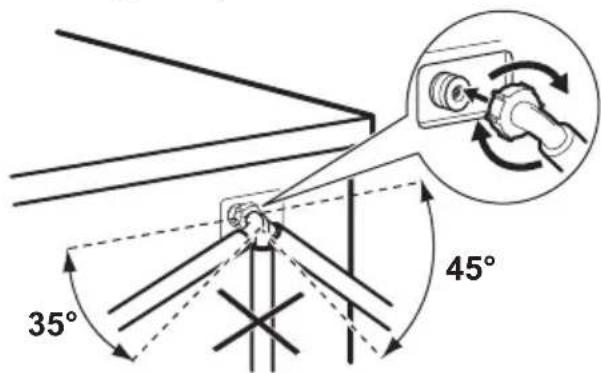

1. Branchez les tuyaux avec le raccord coudé à l'appareil. Le tuyau d'arrivée d'eau chaude comporte un écrou rouge et doit être raccordé à droite. (Reportez vous aux instructions illustrées figurant sur l'étiquette placée à l'arrière de l'appareil.)

35° 45°

Attention

Ne raccordez jamais les tuyaux d'arrivée d'eau verticalement. Orientez les tuyaux en angle vers la gauche ou la droite selon la position des robinets d'eau.

1. Pour ajuster les tuyaux, desserrez la bague de serrage. Après avoir positionné les tuyaux d'alimentation, veillez à revisser correctement la bague de serrage pour éviter toute fuite.

2. Raccordez le tuyau d'arrivée d'eau chaude à un robinet d'eau chaude fileté (3/4 pouce). Raccordez le tuyau d'arrivée d'eau froide à un robinet d'eau froide fileté (3/4 pouce).

En l'absence de robinet d'eau chaude, raccordez uniquement le tuyau d'eau froide : l'eau sera chauffée dans la cu-ve.

Utilisez toujours les tuyaux fournis avec l'appareil.

Le tuyau d'alimentation ne doit pas être rallongé. S'il est trop court et que vous ne souhaitez pas déplacer le robinet, vous devrez acheter un nouveau tuyau plus long, conçu pour ce type d'utilisation.

VIDANGE DE L'EAU

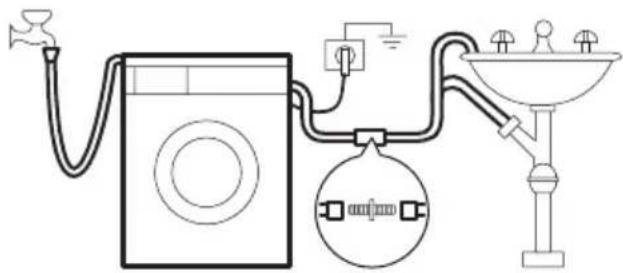

L'extrémité du tuyau de vidange peut être positionnée de trois façons.

- Sur le bord d'un lavabo à l'aide d'un guide en plastique livré avec l'appareil. Dans ce cas, assurez-vous que l'extrémité du tuyau ne peut pas être décrochée lorsque l'appareil est en cours de vidange. A cet effet, vous pouvez fixer le tuyau au robinet à l'aide d'une ficelle ou le fixer au mur.

- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un la-

vabo). Le branchement doit être prévu à une hauteur minimale de 60 cm du sol.

- Un conduit d'évacuation à une hauteur minimale de 60 cm et maximale de 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vi-

dange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.

Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange supplémentaire et un raccord sont disponibles auprès de votre service après-vente. L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.

BRANCHEMENT ÉLECTRIQUE

Les informations concernant le branche-ment électrique figurent sur la plaque signalétique apposée sur le bord intérieur du hublot de l'appareil.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés.

Branchez l'appareil sur une prise reliée à la terre.

Le fabricant décline toute responsabilité en cas de dommage

ou blessure, suite au non-respect des consignes de sécurité mentionnées dans ce chapitre.

L'appareil une fois installé, assurez-vous que le câble d'alimentation est facilement accessible.

Le remplacement du câble d'alimentation de l'appareil doit être effectué par le service après-vente de votre magasin vendeur.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec

les services de votre commune ou le magasin où vous avez effectué l'achat.

MATÉRIAUX D'EMBALLAGE

Tous les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Vous pouvez les déposer dans des conteneurs de collecte adaptés pour qu'ils puissent être recyclés.

CONSEILS ÉCOLOGIQUES

Pour réaliser des économies d'eau et d'énergie, et ainsi contribuer à la protection

de l'environnement, nous vous recommandons de respecter les conseils suivants :

• Le linge normalement sale ne nécessite pas de prélavage : vous réaliserez des économies de lessive, d'eau et de temps (l'environnement s'en trouvera également protégé !).

• L'appareil fonctionne de manière plus économique s'il est rempli à pleine capacité en veillant toutefois à ne pas surcharger le tambour.

• Les taches et les petites salissures peuvent être éliminées au moyen d'un prétraitement adéquat ; le linge peut alors être lavé à une température plus basse.

• Dosez la lessive en fonction de la dureté de l'eau, du degré de salissure des articles ainsi que de la charge de linge à la-ver.

www.electrolux.com/shop
