MODE D'EMPLOI KDI10001XK ZANKER

Notice d'utilisation

Instructions de sécurité	23
Bandeau de commande	25
Programmes	25
Avant la première utilisation	26
Utilisation quotidienne	28

Conseils	30
Entretien et nettoyage	31
En cas d'anomalie de fonctionnement	32
Caracteristiques techniques	33
En matière de protection de l'environnement	34

Sous réserve de modifications.

Instructions de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.

Installation

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
- Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprises ni de rallonges.
- Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
- Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez pas sur le câble électrique pour débrancher l'appareil. Tirez toujours sur la prise.

Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.
• Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.

Avertissement Tension dangereuse.

- Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

Utilisation

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que :
• Cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail
• Bâtiments de ferme
• Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour
• En chambre d'hôte.

Avertissement Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.
• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Ne montez pas sur le hublot ouvert de votre appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

Mise au rebut

Avertissement Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Maintenance

• Contactez le service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine.

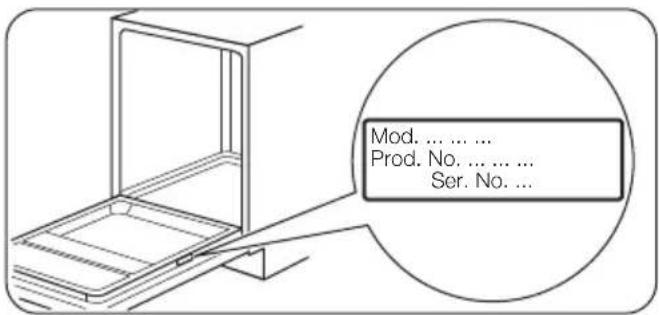

• Lorsque vous contactez le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle :

PNC :

Numéro de série :

12 D A C B 5 4 RESET 3 Sek.

1 Voyant Marche/Arrêt
2 Indicateur de programme
3 Voyants

4 Touche Départ
5 Sélecteur de programme

Voyants Description
	Voyant de phase de lavage.
	Voyant de phase de séchage.
→I	Voyant de fin.
	Voyant du réservoir de sel régénérant. Ce voyant est éteint pendant le déroulement du programme.

Programmes

Programme1)	Degré de salissureType de vaisselle	Phases du programme	Durée (min)	Consommation électrique (kWh)	Eau (l)
65°	Normalement saleVaiselle et couvertsVaiselle fraîche-ment salieVaiselle et couverts	PrélavageLavage à 65 °CRinçagesSéchageLavage à 65 °CRinçage	100 - 110 1.2 - 1.6 15 - 1630 0.8 9
ECO3)	Normalement saleVaiselle et couverts	PrélavageLavage à 50 °CRinçagesSéchage	195 1.02 11
	Tous Prélavage 14 0.1 4

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.
2) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps.
3) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
4) Ce programme permet un rinçage rapide. Cela empêche les restes de nourriture de coller sur la vaisselle et évite les mauvaises odeurs.

N'utilisez pas de produit de lavage avec ce programme.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numéro du produit (PNC) situé sur la plaque signalétique.

Avant la première utilisation

1. Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Dans le cas contraire, réglez le niveau de l'adoucisseur d'eau. Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région.

2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de rinçage.

4. Ouvrez le robinet d'eau.
5. Des résidus du processus de fabrication peuvent subsister dans l'appareil. Démarrez un programme pour les évacuer. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Réglage de l'adoucisseur d'eau

Dureté de l'eau				Réglage de l'adoucisseur d'eauNiveau
Degrés allemands (°dH)	Degrés français (°fH)	mmol/l Degrés	Clarke
47 - 50 84 - 90	8.4. - 9.0 58 - 63 10
43 - 46 76 - 83	7.6 - 8.3 53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 2
< 4 < 7 < 0.7 < 5				1 2)

1) Réglage d'usine.
2) N'utilisez pas de sel à ce niveau.

Comment régler le niveau de l'adoucisseur d'eau

1. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur la position 📋. Assurez-vous que l'appareil est en mode Programmation.
2. Appuyez sur la touche Départ et maintenez-la enfoncée jusqu'à ce que le voyant Départ, le voyant Marche/Arrêt et →| se mettent à clignoter.

- Le nombre de clignotements du voyant → | indique le niveau actuellement réglé. Par exemple, 5 clignotements + pause + 5 clignotements = niveau 5.

1. Appuyez plusieurs fois sur la touche Départ pour modifier le réglage. Le niveau augmente à chaque fois que vous appuyez sur la touche Départ.
2. Pour confirmer le réglage et éteindre l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur l'indicateur Marche/Arrêt.

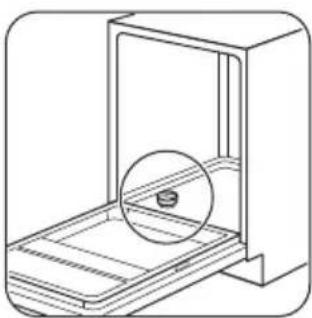

Remplissage du réservoir de sel régénérant

Attention De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).

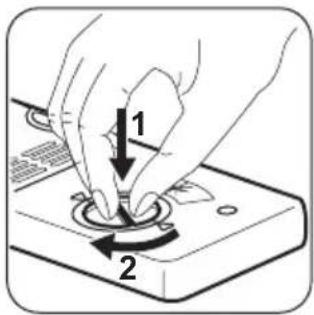

Remplissage du distributeur de liquide de rinçage

Utilisation quotidienne

1. Ouvrez le robinet d'eau.

2. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur le programme souhaité. Assurez-vous que l'appareil est en mode Programmation ; reportez-vous au chapitre « Réglage et départ d'un programme ». Réglez le programme adapté au type de vaisselle et au degré de salissure.

- Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.

1. Chargez les paniers.
2. Ajoutez du produit de lavage.
3. Lancez le programme.

MAX A

3

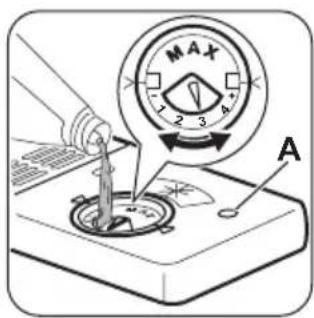

Remplissez le distributeur de liquide de rinçage lorsque l'indicateur (A) est vide.

Pour régler la quantité de liquide de rinçage libérée, tournez le sélecteur entre la position 1 (quantité minimale) et la position 4 (quantité maximale).

Utilisation du produit de lavage

Versez du produit de lavage ou placez une pastille dans le compartiment (A). Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartiment (B).

Utilisation de pastilles de détergent multifonctions

Si vous utilisez des pastilles qui contiennent du sel et du liquide de rinçage, ne remplissez pas le réservoir de sel régénérant ni le distributeur de liquide de rinçage. Le voyant du réservoir de liquide de rinçage reste allumé si le distributeur de liquide de rinçage est vide.

1. Réglez l'adoucisseur d'eau au niveau minimal.
2. Réglez le distributeur de liquide de rinçage sur le niveau le plus faible.

Si vous cessez d'utiliser des pastilles de détergent multifonctions, avant de commencer à utiliser à la fois du produit de lavage, du liquide de rinçage et du sel régénérant, effectuez ces étapes :

1. Réglez l'adoucisseur d'eau au niveau maximal.
2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins.
3. Démarrez le programme le plus court par une phase de rinçage, sans produit de lavage ni vais-selle.
4. Réglez l'adoucisseur d'eau en fonction de la durée té de l'eau de votre région.
5. Ajustez la quantité de liquide de rinçage libérée.

Réglage et départ d'un programme

Mode Programmation

i L'appareil doit être en mode Programmation pour lancer un programme.

Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur un programme sur le bandeau de commande. Si le voyant Marche/Arrêt s'allu-

me et le voyant Départ se met à clignoter, l'appareil est en mode Programmation.

Si le bandeau de commande ne présente pas ces conditions, maintenez enfoncée la touche Départ jusqu'à ce que l'appareil se mette en mode Programmation.

Départ d'un programme

1. Ouvrez le robinet d'eau.
2. Fermez la porte de l'appareil.
3. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur symbole du programme souhaité.

• Le voyant Marche/Arrêt s'allume.
• Le voyant Départ commence à clignoter.

1. Appuyez sur la touche Départ pour lancer le programme.

• Le voyant Marche/Arrêt et le voyant Départ sont allumés.
• Le voyant de la phase de lavage s'allume.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Annulation du programme

1. Maintenez la touche Départ enfoncées jusqu'à ce que le voyant Départ se mette à clignoter.

i Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

À la fin du programme

Lorsque le programme est terminé, le voyant →| s'allume. Si vous n'éteignez pas l'appareil au bout de 5 minutes, tous les voyants s'éteignent. Cela permet de diminuer la consommation d'énergie.

1. Pour éteindre l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur l'indicateur Marche/Arrêt.
2. Fermez le robinet d'eau.

Important

- Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Conseils

Adoucisseur d'eau

L'eau dure contient une grande quantité de minéraux pouvant endommager l'appareil et donner de mauvais résultats de lavage. L'adoucisseur d'eau neutralise ces minéraux.

Le sel régénérant préserve la propreté et le bon état de l'adoucisseur d'eau. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat. Cela garantit que l'adoucisseur d'eau utilise la quantité correcte de sel régénérant et d'eau.

Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
• Lors de la dernière phase de rinçage, le liquide de rinçage permet de sécher la vaisselle sans laisser de traînées ni de taches.
• Les pastilles de détergent multifonctions contiennent du produit de lavage, du liquide de rinçage et d'autres adjuvants. Assurez-vous que ces pastilles sont adaptées à la dureté de l'eau de votre région. Reportez-vous aux instructions figurant sur l'emballage de ces produits.
• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figu-sur l'emballage du produit de lavage.

Chargement des paniers

Reportez-vous à la brochure fournie pour consulter des exemples de charge des paniers.

• Déchargez d'abord le panier inférieur, puis le panier supérieur.

• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inoxydable refroidit plus rapidement que la vaisselle.

• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle.

• Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Enlevez les restes d'aliments sur les articles.
• Pour retirer facilement les résidus d'aliments brûlés, faites tremper les plats et les casseroles dans l'eau avant de les placer dans l'appareil.
• Chargez les articles creux (tasses, verres et casse-roles) en les retournant.
• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ni se chevaucher. Méangez les cuillères avec d'autres couverts.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les articles légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés.
• Les bras d'aspersion ne sont pas obstrués.
• La vaisselle est bien positionnée dans les paniers.
• Le programme est adapté au type de vaisselle et au degré de salissure.

- Vous utilisez la bonne quantité de produit de lavage.

- Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles de détergent multifonctions).

- Le bouchon du réservoir de sel régénérant est visse.

Avertissement Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.
Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage.

Contrôlez-les régulièrement et nettoyez-les si nécessaire.

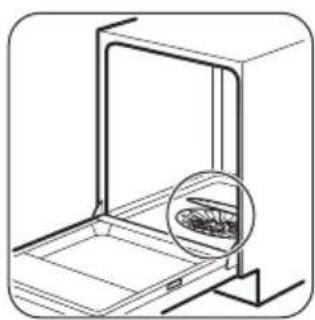

Nettoyage des filtres

Pour retirer les filtres (B) et (C), tournez la poignée vers la gauche et enlevez-la. Démontez les filtres (B) et (C). Lavez les filtres à l'eau courante.

Retirez le filtre (A). Lavez le filtre à l'eau courante.

Avant de remettre le filtre (A) en place, assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

Assurez-vous que le filtre (A) est correctement positionné, sous les 2 guides (D).

Remontez les filtres (B) et (C). Remettez-les en place dans le filtre (A). Tournez la poignée vers la droite jusqu'à la butée.

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'as-persion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

Nettoyage extérieur

Nettoyez l'appareil avec un chiffon doux humide.

Utilisez uniquement des produits de lavage neutres.

N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

Nettoyage intérieur

Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil.

Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou s'arrête en cours de programme.

Veuillez vous reporter aux informations suivantes avant de contacter le service après-vente pour résoudre un problème.

Pour certaines anomalies, différents voyants cli- gnotent simultanément de façon continue ou inter- mittente pour indiquer un code d'alarme.

Code d'alarme Problème

• Le voyant Départ clignote en permanence.• Le voyant Fin clignote une fois de façon intermittente.	L'appareil ne se remplit pas d'eau.
• Le voyant Départ clignote en permanence.• Le voyant Fin clignote 2 fois de façon intermittente.	L'appareil ne vidange pas l'eau.
• Le voyant Départ clignote en permanence.• Le voyant Fin clignote 3 fois de façon intermittente.	Le système de sécurité anti-débordement s'est déclenché.

Avertissement Éteignez l'appareil avant de procéder aux vérifications. Tournez le sélecteur

jusqu'à ce que l'indicateur de programme soit aligné sur l'indicateur Marche/Arrêt.

Problème Solution possible
L'appareil ne s'allume pas.	Assurez-vous que la fiche du câble d'alimentation est bien insérée dans la prise de courant.
Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusi-bles.	la boîte à fusi-bles.
Le programme ne démarre pas. Vérifiez que la porte de l'appareil est fermée.
Appuyez sur la touche Départ.
L'appareil ne se remplit pas d'eau.	Assurez-vous que le robinet d'eau est ouvert.
Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, contactez votre compa-gnie des eaux.
Assurez-vous que le robinet d'eau n'est pas obstrué.
Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.
Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
L'appareil ne vidange pas l'eau.	Assurez-vous que le siphon de l'évier n'est pas obstrué.
Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité anti-débordement s'est déclenché.	Fermez le robinet d'eau et contactez le service après-vente.

Après avoir effectué les vérifications, mettez l'appareil en marche. Le programme reprend là où il s'était interrompu.

Si le problème persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

Si les résultats de lavage et de séchage ne sont pas satisfaisants

Traînées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle

• La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liquide de rinçage sur le niveau le plus faible.
• La quantité de produit de lavage est excessive.

Taches et traces de gouttes d'eau séchées sur les verres et la vaisselle

- La quantité de liquide de rinçage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus élevé.

- Il se peut que la qualité du produit de lavage soit en cause.

La vaisselle est mouillée

• Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température.
• Le distributeur de liquide de rinçage est vide.
• Il se peut que la qualité du liquide de rinçage soit en cause.

Pour trouver d'autres causes possibles, reportez-vous au chapitre « CONSEILS ».

Caracteristiques techniques

Dimensions	Largeur / Hauteur / Profondeur (mm)	596 / 818 - 898 / 575
Branchement électrique Reportez-vous à la plaque signalétique.
Tension 220-240 V
Fréquence 50 Hz
Pression de l'arrivée d'eau	Min. / max. (bar / MPa)	(0.5 / 0.05 ) / (8 / 0.8 )
Arrivée d'eau 1)	Eau froide ou eau chaude2)	max. 60 °C
Capacité Couverts 12
Consommation électrique Mode « Veille » 0.50 W
	Mode « Arrêt » 0.50 W

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).

2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

Plaque signalétique

Mod. .... ... Prod. No. .... ... Ser. No. ...

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole ⚙ Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le

symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

- Veuillez jeter les matériaux d'emballage de manière appropriée. Recyclez les matériaux portant le symbole 📊.

Inhalt
