MODE D'EMPLOI Safari Chef 6544NF CADAC

SAFARI CHEF MODEL 6544NF MODEL 6550F INSTRUCTION MANUAL SAFARI CHEF MODELLO 6544NF MANUALE DI ISTRUZIONE SAFARI CHEF MODEL 6544NF HANDLEIDING SAFARI CHEF MODEL 6544NF MANUEL D'INSTRUCTION SAFARI CHEF TYP 6544NF BEDIENUNGSANLEITUNG SAFARI CHEF MODELO 6544NF MANUAL DE INSTRUCCIÓN SAFARI CHEF MODEL 6544NF Brugsanvisning DK ES DE FR NL IT GB

ADVENTURE TO GO

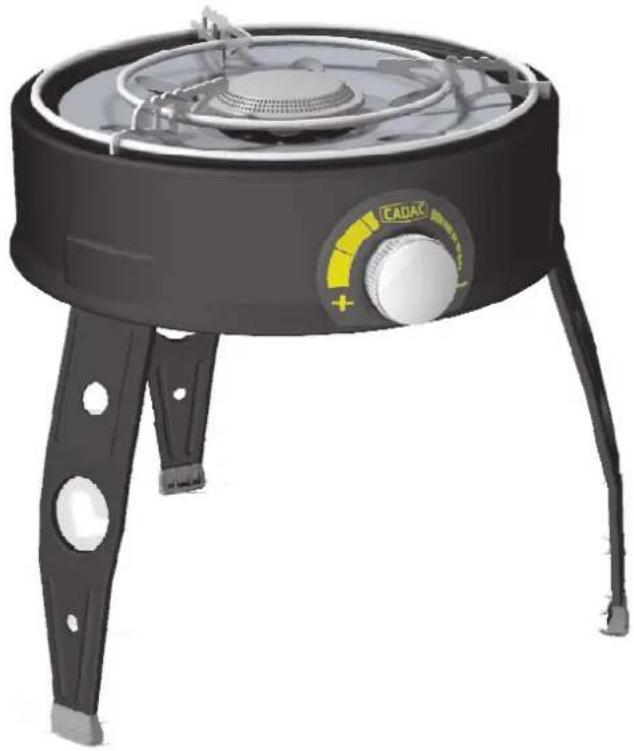

Black portable stove with a yellow control knob and three legs, no visible text or symbols on the device itself.

C€0063

BQ/5588

Waarschuwing

Verschaf rulme ventilatie. Dit gastoestel verbruikt de lucht (de zuurstof). Gebruik dit toestel niet in een geventileerde ruimte om uw leven niet in gevaar te brengen. Als nog meer gastoestel en/of apparaten die gas gebruiken aan de ruimte worden toegevoegd, de extra

ventilatie moet worden verschaft..

Belangrijk

Lees zorgvuldig die handleiding om je met het toestei v r het gebruik vertrouwd te maken.

Behoud die handeiding voor de toekomstige verwijzing

1. Inleiding

• Dit toestel voldoet aan BS EN 521:1998.

• Toestelkategorie: dampspanning - propaan/butaan-mengsel.

Model 6544NF

• Werkt met 445- en 220-grams inschroefbare, verzegelbare gaspatronen (Modellen CA445 en CA220) of soortgelijke patronen die voldoen aan EN417.
• Nominale belasting: 2,37 kw - Nominaal verbruik: 170 gram per uur.
• Dit product is voorzien van een nr. 0325 Cadae sproeier.
• Gasapparaten in geventileerde ruimten gebruiken voor een optimale werking en om de veiligheid van gebruiker en anderen te waarborgen.
• Alleen voor gebruik buitenshuis

2. Veiligheidsaanwijzingen

• Controleer of de afdichting (P) aanwezig en niet beschadigd is voordat u de gasfles aansluit. (zie fig. 1).
- Gebruik het toestel niet als de afdichtingen beschadigd of versleten zijn.
- Gebruik geen toestel dat lekt, beschadigd is of niet goed werkt.
- Gebruik dit toestel alleen op een stevig en plat onpervlak

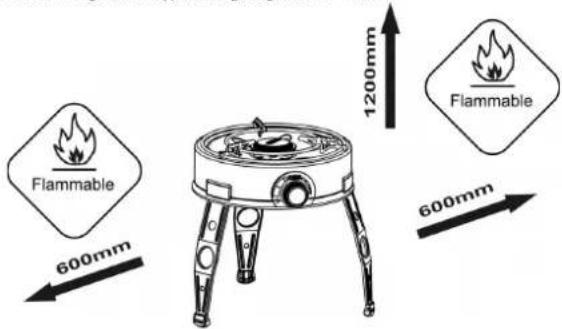

- Zorg ervoor dat het toestel niet in de nabijheid van brandbare materialen wordt gebruikt. De minimale veiligheidsafstanden zijn: hoven het toestel 1,2 m; aan de achterzijde en aan de zijkanten: 600 mm.
- Zorg ervoor dat de gasfles (S) wordt aangesloten of verwisseld in een goed geventileerde ruimte, bij voorkeur buiten, en niet in de nabijheid van ontstekingsbronnen, zoals open vlammen, aansteekbranders, elektrische kachels, en van personen.
- Als uw toestel lekt (gasgeur), neem het dan onmiddellijk naar een goed geventileerde vlamvrije ruimte, waar het lek kan worden vastgesteld en gedicht - Als u wilt controleren of uw toestel lekt, doe dit dan buiten. Probeer geen lekkages op te sporen met een vlam; gebruik zeepwater.
- Wanneer de vlam terugslaat (en ontvlamt bij de inspuiter), metten de gastoever dichtdraaien. Nadat de vlam is gedoofd, het apparat opnieuw aansteken zoals onder punt 4 wordt weergegeven. Indien de vlam wederom erugslaat, het apparat terugbrengen naar Uw dealer.

Flammable 600mm 1200mm Flammable 600mm

3. Installeringsaanwijzingen

• Monteer de handgrepen (A1) aan de Dome/Wok (A) door de handgrepen over de handgreep beugels (A2) te duwen en deze bevestigen gebruikmakend van de schroeven en moeren die meegeleverd zijn (Zie Fig. 1)
  • Om de poten uit te klappen, het toestel onderste boven draaien en de poten naar beneden gerdukt houden terwijl de poot clip (L) vrijgegeven wordt.
  • WAARSCHUWING: De poten staan onder veerspanning en zullen open springen op het moment dat de kam clip vrijgegeven is. De poten naar beneden gedrukt houden en deze op een beheerste manier loslaten om persoonlijk letsel of schade aan uw Safari Chef te voorkomen.
• Om de gastank te plaatsen, eerst controleren of de kraan (O) van het toestel in de stand uit (off) staat door de knop (J) met de wijzers van de klok mee naar zijn aanslag te draaien (Zie Fig. 2).
• Er voor zorgend dat de gasfles rechtop gehouden wordt, de tank aan de kraan (O) draaien met de wijzers van de klok mee totdat hij volledig is gekoppeld, alleen handvast draaien. Als de tank te vast aangedraaid wordt, kan het de kraan van de tank beschadigen.
  • Als er een lek in uw toestel zit (gaslucht), neem hem onmiddelijk mee naar buiten naar een plaats vrije van vuur waar het lek opgespoord en gedicht kan worden.
  • Als u uw toestel op lekkages wilt controleren, doe dit buitenshuis. Probeer geen lekkages op te sporen met een vlam, gebruik zeepwater.

4. Toestelgebruik

• Voor een optimale werking tijdenf het gebruik beschermen tegen wind.
• Verplaats het toestel niet als deze nog heet is. Het gebruik van handschoenen wordt aanbevolen.
• WAARSCHUWING: toegankelijke delen kunnen zeer heet worden. Zorg ervoor dat er zich geen jonge kinderen in de nabijheid bevinden.
Laat het toestel afkoelen voordat u het opbergt. Plaats het toestel nadat u het heeft schoongemaakt in de beschermende draagtas en de gasfles in de daarvoor bestemde ruimte aan de zijkant.
- Bewaar het toestel in de beschermende draagtas zolang u het niet gebruikt. Hierdoor wordt het binnendringen van vuil of insekten, die de gasstroom nadelig kunnen beïnvloeden, voorkomen.
- Ontsteck het toestel met behulp van een lucifer of een barbecue-aansteker. Draai de regelknop linksom (J) om de gastoevoer vrij te geven en ontsteek de toestelbrander (II).
- Gebruik de bedieningsknop om de vlam op de gewenste hoogte te draaien door de knop met de klok mee te draaien voor een lagere vlam en tegen de klok in voor een hogere vlam (zie fig. 2).
• Als de vlammen flikkeren, controleer dan eerst of de luchtgaten in de venturibuis (M) niet zijn gehlokkeerd.(zie fig.1). Vlammen kunnen ook ontstaan als voedsel met een hoog vergehalte bij een te hoge stand wordt bereid. Verlaag in dat geval de stand met behulp van de regelknop.

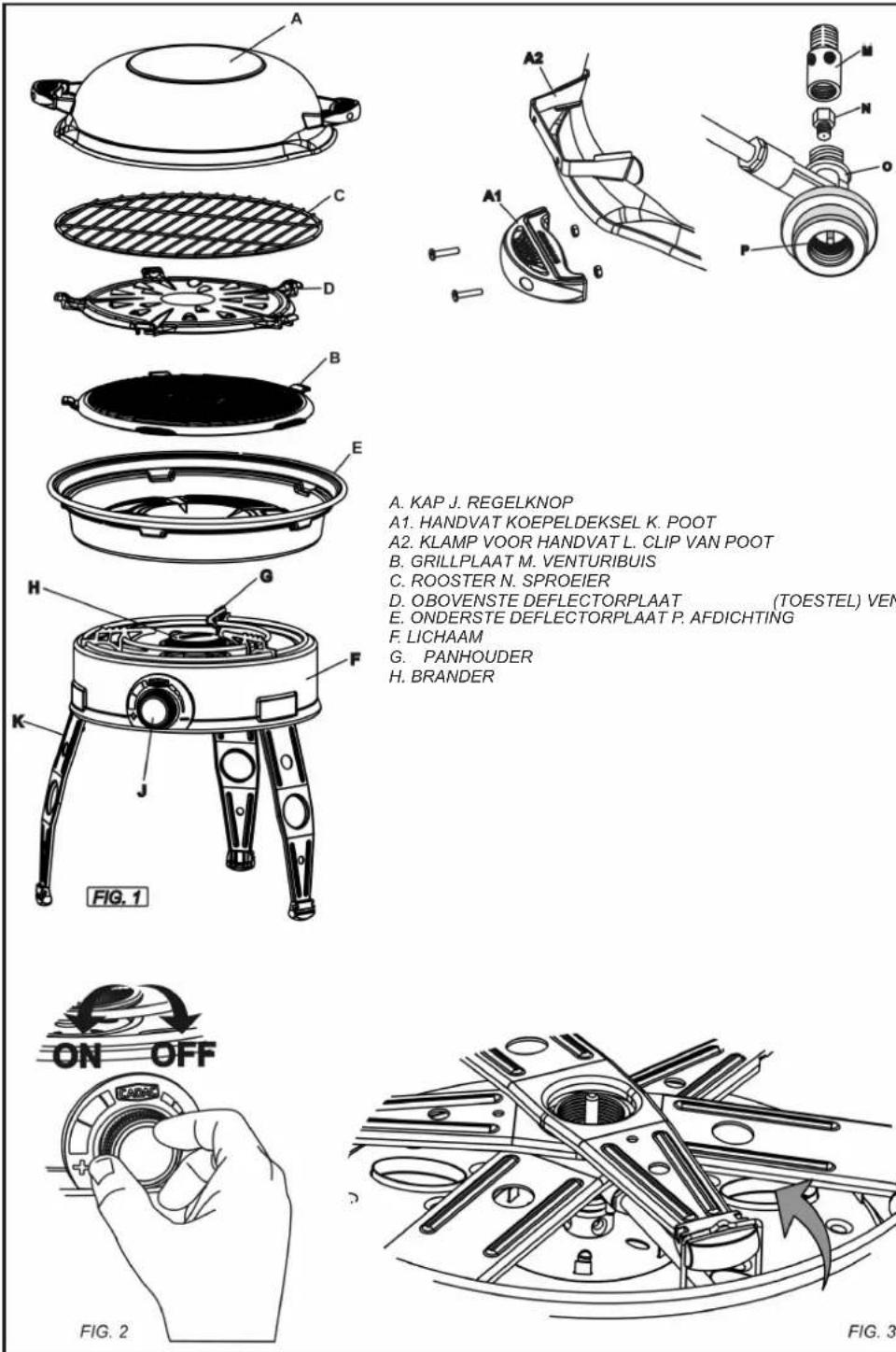

A. KAP J. REGELKNOP
A1. HANDVAT KOEPELDEKSEL K. POOT
A2. KLAMP VOOR HANDVAT L. CLIP VAN POOT
B. GRILLPLAAT M. VENTURIBUIS
C. ROOSTER N. SPROEIER
D. OBOVENSTE DEFLECTORPLAAT (TOESTEL) VENTIEL
E. ONDERSTE DEFLECTORPLAAT P. AFDICHTING
F. LICHAAM
G. PANHOUDER
H. BRANDER

5. Vervangen van de gasfles

• Vervang de gasfles buitenshuis en niet in de nabijheid van personen.
- Controleer of de brander (H) is gedoofd voordat u de gasfles demonteert.
• Schroef de gasfles van het toestelventiel
- Controleer de afdichting (P) voordat u de gastles vervangt.
- Om een eerder gebruikte gasfles opnieuw te monteren volg de aanwijzingen in 5 (boven). Wees net zo zorgvuldig en pas dezelfde procedures toe als bij het monteren van een nieuwe gasfles.

6. Bereidingswijzen

- Uw Safari Grilltoestel kan voor de volgende 5 bereidingswijzen worden gebruikt:

Barbecuen

- Voor deze manier van voorbereiding wordt de barbecue-methodcaanbevolen. Plaats de onderste leiplaat (E) precies bovenop de buitenste ring van het steunvlak voor de pot (G) en zorg ervoor dat die goed past. Zet dan de bovenste leiplaat (D) en de draadrooster (C) in de uitsparing die daarvoor is gemaakt in de binnenrand van de onderste leiplaat (zie Fig. 5). Deze optic is zeer geschikt voor het bereiden van karbonade, spiezen, kip, varkensvlees etc. dat een hoog vetgehalte bezit. De temperatuur kan eenvoudig worden ingesteld door regelknop (J) inde gewenste stand te draaien.

Grille

- Hiiervoor wordt de grillrooster (B) op de onderste leiplaat (E) gezet, met de geribbelde kant naar boven (zie Fig.5). Let erop, dat de bovenste leiplaat (D) is verwijderd en dat de roosterplaat (B) stevig vastizit in de uitsparing van de onderste leiplaat (E) Deze optie is zeer geschikt voor het bereiden van steaks en ander dun, plat vlees. Voor een optimaal resultaat zorg ervoor dat de grill goed is voorverwarmd (draai de regelknop (J) helemaal naar links). Vlees dat op deze manier is bereid, heeft de typische zwarte lijnen die ook bij professioneel gegrillede steaks ziehtbaar zijn. Grill het vlees aan beide zijden gedurende slechts enkele minuten. Kies de tijd en temperatuur overeenkomstig uw persoonlijke voorkeur (haltrauw, medium of goed doorbakken).

Bakken

- Kies voor deze bereidingswijze dezelfde opzet als beschreven bij Grillen, maar keer Grillplaat (B) om met de gladde kant naar boven. Deze optie is zeer geschikt voor het bakken van eieren, spek, etc. Omdat de gebruikte pan niet erg diep is, is deze optie niet geschikt voor frituren. Het oppervlak is gemakkelijk schoon te maken, waardoor slechts weinig vct voor gezond koken nodig is.

(Water) Koken

Deze manier vraagt om het stuk (F), samen met het draagvlak voor de pot (G). De ovenkoepel (A) kan als braad-of kookpot gebruikt worden. Wil men een echte pot gebruiken, dan moet die tenminste een doorsnce van 15 cm hebben, maar hij mag niet meer van 25 cm in beslag nemen op het draagvlak voor de pot. Een liter water behoort na ongeveer 6 minuten (afhangend van de grootte van de pot en de omstandigheden waaronder gewerkt wordt) te koken

Gebruik van de Koepel-/Wokdeksel

• De koepel kan worden gebruikt als een wok, als een deksel die van de barbecue een oven maakt, en als een pan voor het maken van sausen enz.
- Voor koken-mel-een-wok: net de Deksel/Wok (A) direct op de Potstaander (G) en alles is gereed voor roerbakken, het maken van mie- en pastagerechten, en van paella's!
• De ovendeksel! Zet de Deksel (A) over de gerechten die volgens de warmtestuwende Barbecue-methode worden verhit.
- Ideaal voor het roosteren van kip, lamsvlees, biefstuk of varkenslapjes.
- De sauspan! Ja, de deksel kan ook gebruikt worden voor het maken van sausen, het koken van water, het verhitten van rijst, pasta enz. Zet de Deksel/Sauspan (A) direct bovenop de Potstaander (G)

Roosterpan

- Een bijkomende Roosterpansteren van groente en pluimvee is ook beschikbaar

7. Onderhoud van de grillplaat

• De grillplaat (B) is bedekt met een duurzame niet-klevende deklaag van een materiaal dat overal ter wereld met groot welslagen voor de beste
keukentoerusting wordt gebruikt. Een beetje verzorging levert echter extra jaren van gezond, gemakkelijk en kleefvrij koken op! Hier een paar tips:
- Voor het eerste gebruik de plaat lichtjes met olie inwrijven en daarna de Safari Chef op een middelgrote vlam 2 of 3 minuten verwarmen. Na afkoeling spoelen, in warm water met een klein sopje.
- Gebruik alleen de lage en middelmatige stand om waardevolle voedingsstoffen te behouden en levensduur van de grillplaat te verlengen.
- De kleefvrije deklaag is weliswaar zeer duurzaam, maar keukengerei van hout of kunststof wordt aanbevolen, aangezien metaal de deklaag kan beschadigen
• De grillplaat niet oververhitten en altijd het oppervlak voor gebruik invetten met olie.
• De grillplaat laten afkoelen voordat U deze in water dompelt.
- Keukentoorusting met een kleefvrije deklaag kan zonder meer in de afwasmachine worden gestopt, maar het oppervlak is zó gemakkelijk schoon te maken, dat een sopje en een spons al voldoende zijn. Het gebruik van schurende reinigingsmiddelen wordt afgeraden, aangezien deze het oppervlak van de kleefvrije deklaag blijvend kunnen beschadigen Als door verkeerd gebruik aangebrand vet of etensresten op het oppervlak aankoeken kunnen deze verwijderd worden door een mix van 3 eetlepels bleek en 1 eetlepel vloeibare zeep en 1 kopje water. Deze met een spons of kunststof schaarpad aanbrengen.
• Na het schoonmaken, de plaat lichtjes met olie inwrijven.

8. Schoonmaken van de barbecue unit.

• Reinig de deflector platen en het grillrooster (C) in warm water met een niet schurend middel(gebruik b.v. Cadac Clean), vooraf overtollige resten van de plaat.
  • Om de kap (A) schoon te maken, was in warm water met een niet-schurend schoonmaakmiddel.
• Gebruik geen schurende middelen, dit geeft beschadiging aan de oppervlakken van de onderdelen.
  • Deze onderdelen kunnen gemakkelijk in de vaatwasser gereinigd worden na verwijdering van overtollige resten.

9. Schoonmaken van het apparaat/poten

- Deze kunt U het beste reinigen met een zachte doek en een niet schurend middel. Niet geschikt voor de vaatwasser omdat dan water in de gaskraan of brander komt waardoor het onbruikbaar wordt.

10. Onderhoud

• Uw Cadac Safari Grill is voorzien van een Cadac Nr. 0325 sprocier waarmee de juiste gashoeveelheid kan worden ingesteld.(zie fig.1). Als de sprocier verstopt raakt, moet deze worden vervangen. Probeer niet de sprocier schoon te maken omdat daarbij de opening kan worden beschadigd.
- Schroef om de sproeier (N) te vervangen de brander (II) los en verwijder de borgmoer. Het toestelventiel (O) en de venturibuis(M) zullen nu loskomen van het toestellichaam (F). Schroef het venturi-afstandstuk los van het toestelventiel om bij de sproeier te kunnen komen. Schroef het spruitstuk los met een passende moersleutel Gebruik voor het verwijderen van de sproeier geen tang omdat de sproeier daarbij kan worden beschadigd en vervolgens niet meer gebruikt of niet meer van het toestelventiel kan worden losgemaakt.
• Voor het monteren van een nieuwe sproeier (N) ga in omgekeerde volgorde te werk. Draai de sproeier niet te strak vast.
- Om de afdichting (P) in het toestelventiel (O) te vervangen verwijder de oude afdichting door deze voorzichtig uit de houder onderin het ventiel te lichten. Zorg ervoor dat de plck waar de afdichting zich bevindt schoon en niet beschadigd is en breng de nieuwe afdichting aan.(zie fig. 1).

11. Reserveonderdelen en accessoires (Dit hier leservestukken zitten niet bedangen)

• Reservesproeiers en afdichtingen zijn verkrijgbaar bij uw Cadac-leverancier

- Gebruik uitsluitend originele Cadac-onderdelen en -accessoires.

SPROEIER	0325
AFDICHTING	6502
GRILLPLAAT	6503

12. Terugbrengen van het toestel voor reparatie of onderhoud

• Breng geen wijzigingen aan het toestel aan.

• Als u een storing niet met behulp van deze aanwijzingen kunt verhelpen, neem dan contact op met uw plaatselijke Cadac-leverancier voor nadere informatie over het terugbrengen van het product.
