CJ 18DSL - Scie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse sans fil
Marque	Hitachi
Modèle	CJ 18DSL
Alimentation	Batterie lithium-ion 18 V (modèle BSL1830, 3.0 Ah)
Chargeur	Modèle UC18YRSL, entrée 120 V~60 Hz, temps de charge env. 45 min
Vitesse sans charge	0 - 2 400 courses/min
Course	26 mm (1 po)
Capacité de coupe (bois)	135 mm (5-5/16 po)
Capacité de coupe (acier doux)	10 mm (3/8 po)
Rayon de coupe min.	25 mm (1 po)
Poids (avec batterie)	2,4 kg (5,3 lb)
Fonction orbital	4 positions réglables (0 à III)
Éclairage	Lampe LED intégrée
Coupe en biseau	Jusqu'à 45° des deux côtés
Fixation de la lame	Levier sans clé

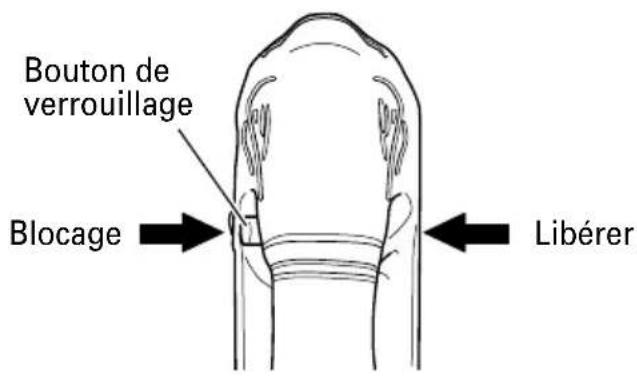

Dispositif de sécurité	Bouton de verrouillage de l'interrupteur
Raccordement aspirateur	Possible via adaptateur (vendu séparément)
Accessoires inclus	Lame No. 41, clé Allen, anti-éclats, couvercle d'éclats, batterie BSL1830, chargeur UC18YRSL, boîtier plastique
Type de batterie compatible	Hitachi BSL1430 (14,4 V) et BSL1830 (18 V)

FOIRE AUX QUESTIONS - CJ 18DSL HITACHI

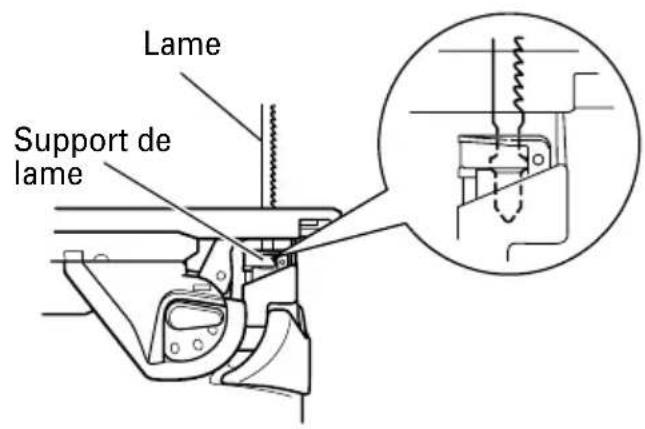

Comment remplacer la lame sur la CJ 18DSL ?

Assurez-vous que l'interrupteur est en position OFF et retirez la batterie. Ouvrez le levier jusqu'à la butée, retirez l'ancienne lame, insérez la nouvelle lame à fond dans le support en veillant à ce que les saillies s'engagent, puis refermez le levier. Vérifiez que la lame est bien dans la rainure du rouleau.

Quel type de batterie utiliser avec cette scie ?

Utilisez exclusivement les batteries Hitachi rechargeables modèles BSL1430 (14,4 V) ou BSL1830 (18 V). L'utilisation d'autres batteries peut provoquer une explosion ou des blessures.

Comment régler le mouvement orbital ?

Tournez le bouton de changement situé sur le côté de la scie. Position '0' : mouvement vertical seul (pour coupes précises ou matériaux durs). Positions I à III : mouvement orbital croissant (pour matériaux mous, coupes plus rapides).

Peut-on couper en biseau avec cette scie ?

Oui. Desserrer le boulon de la base avec la clé Allen, faire pivoter la base jusqu'à l'angle désiré (graduations de 0 à 45°), puis resserrer. Régler le mouvement orbital sur '0' pour une coupe en biseau.

Comment utiliser le guide pour coupe droite ou circulaire ?

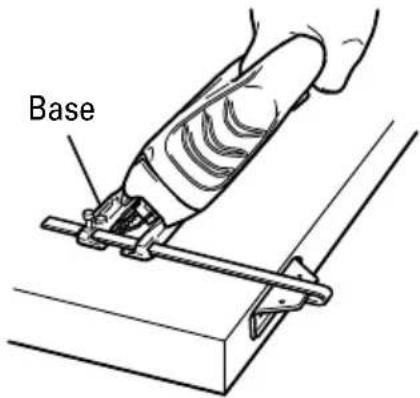

Fixez le guide (vendu séparément) en le faisant passer dans l'orifice de la base et serrez le boulon M5. Pour une coupe circulaire, insérez un clou ou une vis dans le guide et utilisez-le comme pivot. Réglez l'orbital sur '0' pour plus de précision.

Quelles sont les précautions de sécurité importantes ?

Portez toujours des lunettes de protection et un masque anti-poussière. Tenez l'outil par les surfaces de prises isolées pour éviter les chocs électriques. Ne portez pas de vêtements amples. Assurez-vous que la pièce est bien fixée.

Comment entretenir la batterie lithium-ion ?

Rechargez la batterie avant qu'elle ne soit complètement épuisée. Laissez-la refroidir avant de la recharger. Ne pas la stocker dans un endroit où la température dépasse 40°C. Évitez les courts-circuits en rangeant la batterie avec le couvercle ou dans un boîtier.

Que faire si la scie s'arrête en cours d'utilisation ?

Cela peut être dû à une protection de la batterie (surcharge ou surchauffe). Attendez quelques instants, retirez la batterie et laissez-la refroidir. Éliminez la cause de la surcharge (lame émoussée, matériau trop épais). Vous pouvez ensuite réutiliser l'outil.

Quels types de lames sont recommandés ?

Consultez le tableau de la notice. Exemples : lame No. 41 pour bois, lame No. 97 pour acier inoxydable, lame No. 1 pour coupes générales. Utilisez toujours des lames Hitachi ou compatibles.

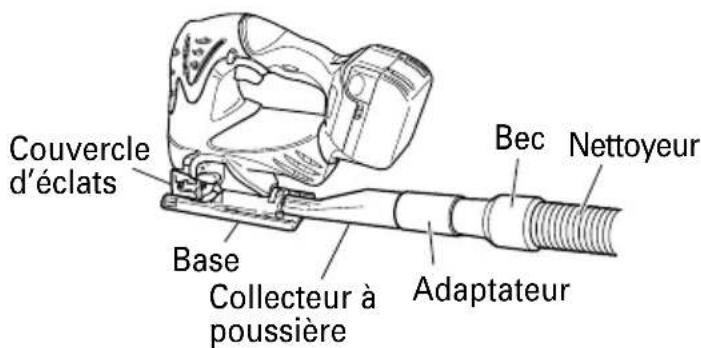

Comment raccorder un aspirateur ?

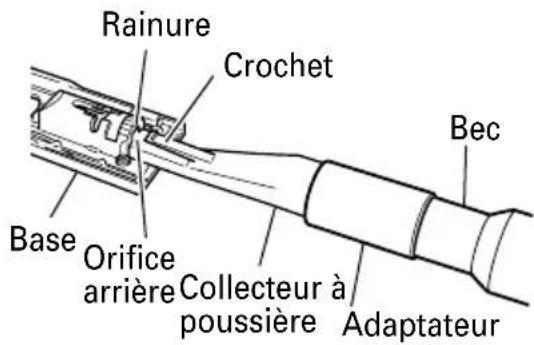

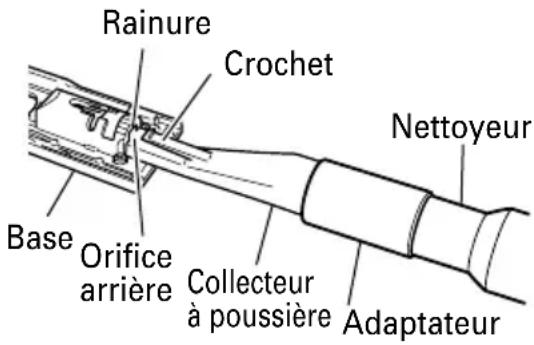

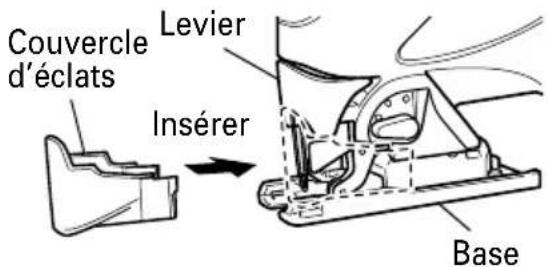

Retirez la clé Allen de la base, avancez la base à fond, fixez le couvercle d'éclats. Raccordez le collecteur à poussière (vendu séparément) à l'adaptateur, puis reliez l'adaptateur au flexible de l'aspirateur. Insérez le collecteur dans l'orifice arrière de la base jusqu'à l'enclenchement.

MODE D'EMPLOI CJ 18DSL HITACHI

Modèle Scie sa teuse sa sifi

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 33

COUPE 36

RACCORDEMENT AU NETTOYEUR 37

AU SUJET DU DECOUPAGE DE PLAQUES EN ACIER INOXYDABLE 38

CHOIX DES LAMES 38

RANGEMENT DE LA CLE ALLEN 38

ENTRETIEN ET INSPECTION 40

ACCESSOIRES 41

ACCESSOIRES STANDARD 41

ACCESSOIRES SUR OPTION 41

LISTE DES PIECES 62

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

⚠ AVERTISSEMENT :

Lire tous les avertissements de sécurité et les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.

Un chargeur inadéquat pour le type de batterie peut entraîner un risque d'incendie en cas d'utilisation avec une autre batterie.

b) Utiliser les outils électriques uniquement avec les batteries spécifiées.

L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.

c) Lorsque la batterie est inutilisée, la garder à l'écart d'objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie.
d) En cas d'utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Eviter tout contact. en cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

6) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

AVERTISSEMENT:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risqué d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils électriques par les surfaces de grippage lors de la réalisation d'opérations où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son cordon d'alimentation. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.
2. Utilisez des pinces ou autre dispositif adapté pour fixer et soutenir la pièce à usiner sur une plate-forme stable.

Le fait de soutenir manuellement la pièce contre votre corps provoque une instabilité pouvant entraîner une perte de contrôle.

1. TOUJOURS porter des protecteurs d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher les parties mobiles.

NE JAMAÏS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

1. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

1. TOUJOURS porter un masque ou un respirateur pour se protéger de la poussière et des particules dangereuses générées pendant l'opération.

2. TOUJOURS tenir fermement la poignée lors de l'utilisation.

3. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques.

Le fait de toucher avec l'outil un fil ou un câble électrique sous tension encastré dans le mur risque de provoquer une décharge électrique.

Vérifier s'il y des objets encastrés, par exemple un câble électrique, dans le mur, le plancher ou le planfond avant d'y commencer le travail.

1. Définitions pour les symboles utilisés sur cet outil

V ....volts

= .... courant continu

Hz ...... hertz

A ...... ampères

no ...... vitesse sans charge

---/min ...... rotations ou mouvements de va-et- vient par minute

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE

AVERTISSEMENT:

Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC18YRSL.

2. Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.

3. Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables HITACHI utilisées dans le modèle BSL1430 et BSL1830. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

7. Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l'on doit utiliser un cordon de rallonge, s'assurer que:

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ;

b. Le cordon de rallonge est correctement raccordé et en bon état électrique ;

c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE

Intensité nominale d'entrée CA (ampères)* Calibre du cordon
Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple:

$$ \frac {1 , 2 5 0 \text {watts}}{1 2 5 \text {volts}} = 1 0 \text {ampères} $$

1. Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés - Le remplacer immédiatement.

2. Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.

3. Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC18YRSL., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

PRECAUTION: UTILISER EXCLUSIVEMENT LE BATTERIE HITACHI DE BSL1430 ET BSL1830. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

⚠ AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C). Le fait de charger la batterie à des températures inférieures à 32°F (0°C) ou supérieures à 104°F (40°C) peut nuire à la qualité du chargement et réduire la durée de vie de la batterie.
7. NE JAMAIS raccorder deux chargeurs de batterie ensemble.
8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.
10. NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauffe du chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête.
   Dans ce cas de figure, chargez immédiatement la batterie.
2. En cas de surcharge de l'outil, actionnez le commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l'utiliser. (seulement BSL1830)

En outre, respectez la précaution et l'avertissement suivants.

AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne s'accumulent pas sur la batterie.

○ Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

○ Assurez-vous que les copeaux et la poussière qui tombent sur l'outil lorsque vous travaillez ne s'accumulent pas sur la batterie.

○ Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.

○ Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

1. Ne percez pas la batterie à l'aide d'un objet pointu tel qu'un clou. Ne la frappez pas à l'aide d'un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

2. N'utilisez pas une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.

3. N'insérez pas la batterie à l'envers (pôles inversés).

4. Ne raccordez pas directement la batterie à une prise électrique ou à un allume-cigare.

5. N'utilisez pas la batterie à d'autres fins que celle spécifiée.

6. En cas d'échec du chargement d'une batterie, même après un certain délai, arrêtez immédiatement le rechargement.

7. N'exposez pas la batterie à des températures ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

8. Maintenez à la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.

9. Ne pas utiliser à proximité d'une source puissante d'électricité statique.

10. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôtez immédiatement la batterie de l'équipement ou du chargeur de batterie et ne l'utilisez plus.

PRECAUTION

1. En cas de projection dans les yeux de liquide ayant fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l'eau claire et contactez immédiatement un médecin. En l'absence de traitement, le liquide peut détériorer l'oeil.

2. En cas de projection de liquide ayant fuit de la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l'eau claire (au robinet).

Le liquide peut provoquer une irritation de la peau.

1. En cas de détection de rouille, de mauvaise odeur, de surchauffe, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n'utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.

AVERTISSEMENT

Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d'électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

Ne pas mettre d'objet conducteur d'électricité, tels que clous, fil d'acier, de cuivre ou autre fil dans la mallette de rangement.

Soit ranger le bloc de pile avec l'outil électrique ou de manière sécuritaire en l'enfonçant dans le couvercle jusqu'à ce que les orifices de ventilation soient dissimulés afin d'éviter les courts-circuits. (Voir la Fig. 1)

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

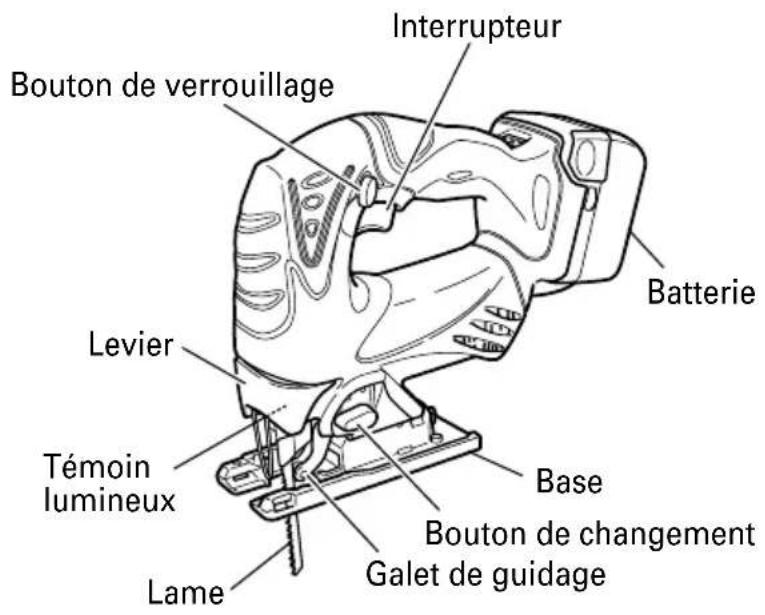

NOM DES PARTIES

1. Scie sauteuse sans fil (CJ14DSL / CJ18DSL)

○ Batterie

Fig. 1

2. Chargeur de batterie (UC18YRSL)

Fig. 2

SPECIFICATIONS

1. Scie sauteuse sans fil

Modèle CJ14DSL CJ18DSL
Moteur Moteur CC
Vitesse sans charge 0-2,400/min
Capacité Bois 5-5/16" (135mm)		Acier doux 3/8" (10mm)
Course 1" (26 mm)
Rayon min. de coupe 1" (25 mm)
Batterie	Modèle BSL1430 BSL1830
	Type Batterie au Lithium ion
	Tension CC 14.4V CC 18V
	Capacité 3.0 Ah
Poids 5.1 lbs (2.3 kg) 5.3 lbs (2.4 kg)

1. Chargeur de batterie (UC18YRSL)

Source d'alimentation d'entrée		Monophasée : CA 120 V 60 Hz
Durée de recharge		Environ 45 min.
Chargeur	Tension de charge	CC 14.4 V 18 V
	Courant de charge	CC 3.5 A
Poids		1.3 lbs. (0.6 kg)

REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS

○ Coupe de différentes sortes de bois de charpente et découpe d'ouvertures
○ Coupe de plaques en acier doux, plaques en aluminium et en cuivre
○ Coupe de résines synthétiques comme résine phénolique et chlorure de vinyl
○ Coupe de matériaux de construction peu épais et tendres
○ Coupe de plaque dacier inoxydable (avec la lame No. 97)

MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE

1. Retrait de la batterie Maintenir fermement la poignée et pousser le taquet de la batterie pour l'enlever (voir Fig. 3).

PRECAUTION: Ne jamais court-circuiter la batterie.

1. Mise en place de la batterie Insérer la batterie tout en respectant la polarité (voir Fig. 3).

Fig. 3

MÉTHODE DE RECHARGE

REMARQUE:

Avant de brancher le chargeur dans la prise, vérifier les points suivants.

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

AVERTISSEMENT:

Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher le cordon d'alimentation du chargeur sur une prise secteur. Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge. (À intervalles d'une seconde)

⚠ AVERTISSEMENT: Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

1. Insérer la batterie dans le chargeur. Insérez fermement la batterie dans le chargeur, jusqu'à ce que la ligne soit visible, comme cela est indiqué dans la Fig. 4.

Fig. 4

3. Recharge

Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s'allume en rouge. (Voir le Tableau 2)

REMARQUE:

Si la lampe témoin clignote en rouge, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.

Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d'une seconde) (Voir le Tableau 2)

(1) Indication de la lampe témoin

Les indications de la lampe témoin sont expliquées dans le Tableau 2, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 2

Indications de la lampe témoin
La lampe témoin s'allume ou clignote en rouge.	Avant la recharge	Clignote S'allume pendant 0.5 seconde. Ne s'allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde)
	Pendant la recharge	S'allume S'allume sans interruption
	Recharge terminée	Clignote S'allume pendant 0.5 seconde. Ne s'allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde)
	Recharge impossible	Clignote A allume pendant 0.4 seconde. Ne s'allume pas pendant 0.1 seconde. (Eteint pendant 0.1 seconde)	ou du chargeur
La lampe témoin s'allume en vert.	Veille en surchauffe	S'allume S'allume sans interruption	Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide).

(2) Température admissible d'une batterie rechargeable.

La température admissible des batteries rechargeables est indiquée dans le Tableau 3, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées.

Tableau 3 Plage de recharge des batteries

Batteries Température à laquelle la rechargeables batterie peut être rechargée

BSL1430, 32°F–104°FBSL1830 (0°C–40°C)

(3) Durée de recharge (A 20°C (68°F))

Tableau 4 Temps de recharge (A 20°C)

Batterie\Chargeur	UC18YRSL
BSL1430, BSL1830 Env. 45	min.

REMARQUE :

La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.

4. Débrancher le chargeur de batterie de la prise.

PRECAUTION :

- Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.

Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.

(2) Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

PRECAUTION :

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.

Si l'on recharge la batterie lorsqu'elle est chaude, soit parce qu'elle vient de fonctionner, soit parce qu'elle est en plein soleil, il se peut que la lampe témoin s'allume en vert.

La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

Si la lampe témoin clignote rapidement en rouge (à intervalles de 0.2 seconde), vérifier s'il y a des corps étrangers dans l'orifice d'installation de la batterie du chargeur, et les enlever le cas échéant. S'il n'y a pas de corps étrangers, il s'agit probablement d'une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.

AVANT L'UTILISATION

1. Interrupteur d'alimentation S'assurer que l'interrupteur est sur la position OFF (arrêt).

2. Vérification des conditions d'environnement Vérifier que l'état de l'aire de travail est conforme aux précautions.

3. Poussière produite en cours d'utilisation La poussière générée par une utilisation normale peut affecter la santé de l'opérateur. Nous vous recommandons de respecter l'une des mesures suivantes.

a) Port d'un masque anti-poussière b) Utilisation d'un équipement de collecte de poussière externe.

En cas d'utilisation de l'équipement de collecte de la poussière externe, raccordez l'adaptateur au flexible de l'équipement de collecte de la poussière. (Fig. 5)

Fig. 5

1. Remplacement des lames

PRECAUTION :

• Bien mettre l'interrupteur sur OFF et débrancher la batterie de l'outil avant de remplacer les lames.
• Ne pas ouvrir le levier pendant que le plongeur bouge.

(1) Ouvrir le levier jusqu'à la butée. (Fig. 6 flèches I)
(2) Retirer la lame.
(3) Insérer la nouvelle lame jusqu'à la butée dans le support de lame. (Fig. 6 flèches II)
(4) Refermer le levier. (Fig. 6 flèches III)

Fig. 6

REMARQUE :

S'assurer que les saillies de la lame rentrent à fond dans le support de lame. (Fig. 7)

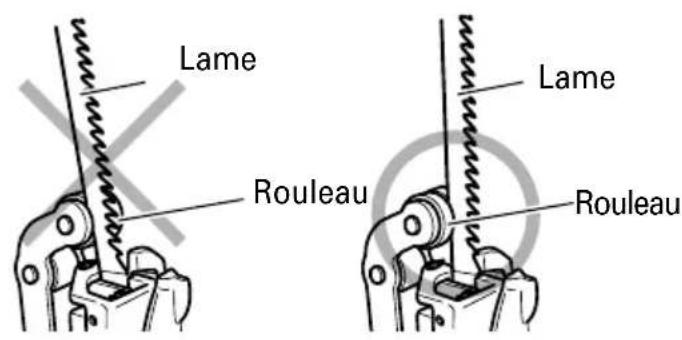

S'assurer que la lame est située dans la rainure du rouleau. (Fig. 8)

Fig. 7

Fig. 8

5. Fonctionnement de l'interrupteur

(1) Bouton de sécurité (Fig. 9)

La scie sauteuse est équipée d'un bouton de sécurité. Pour actionner la gâchette, déplacer le bouton sur la position de blocage. Déplacer le bouton sur la position libre pour faire fonctionner l'outil.

PRECAUTION :

Toujours verrouiller l'interrupteur lorsqu'on transporte ou qu'on range l'outil afin d'éviter tout risque de démarrage accidentel.

Fig. 9

(2) Interrupteur (Fig. 10)

Le nombre de coup de lame peut être ajusté sur une échelle de 0 à 2,400 coups/minutes selon le retrait de l'interrupteur. De plus, en relâchant l'interrupteur, un frein, qui arrête immédiatement la lame, est activé.

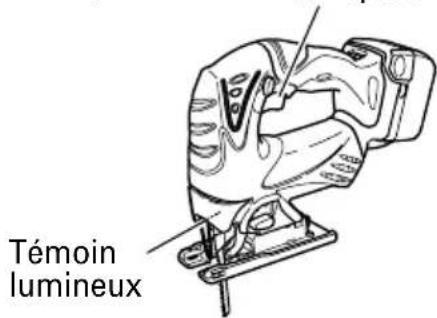

Lorsque l'interrupteur est activé, une lampe à DEL s'allume pour illuminer l'extrémité de la lame. La lame s'éteint dès que l'interrupteur est relâché.

PRECAUTION :

S'assurer de toujours pousser le bouton de déverrouillage sur la position verrouillée lorsque la scie n'est pas utilisée.
- Ne pas regarder directement la lumière émise par la lampe à DEL. Une exposition continue et directe à la lumière émise par une lampe à DEL peut abîmer les yeux. Interrupteur

Fig. 10

6. Réglage du fonctionnement orbital

(1) La scie à chantourner utilise un fonctionnement orbital qui déplace la lame d'avant en arrière et de haut en bas. Régler le bouton de changement montré à la Fig. 11 sur "0" pour minimiser le fonctionnement orbital (la lame ne se déplace que de haut en bas). Le fonctionnement orbital peut être sélectionné en quatre étapes de "0" à "III".
(2) Pour les matériaux durs, tels que plaques d'acier, etc., réduire le fonctionnement orbital. Pour les matériaux moux, tels que bois de charpente, matières plastiques, etc., augmenter le fonctionnement orbital pour acroître le rendement du travail. Pour couper les matériaux avec précision, réduire le fonctionnement orbital.

Bouton de changement
Fig. 11

1. Découpage de plaques en acier inoxydable

Cette scie à chantourner pourra couper des plaques d'acier inoxydable si l'on utilise les lames No. 97. Lire avec attention la partie intitulée "Au sujet du découpage de plaques en acier inoxydable" pour un fonctionnement correct.

1. Anti-éclats

L'utilisation de l'anti-éclats pendant la coupe de matériaux en bois réduit considérablement les éclats de copeaux sur la surface de coupe.

Insérer l'anti-éclats dans l'espace sur la base, et le pousser à fond. (Voir Fig. 12)

Fig. 12

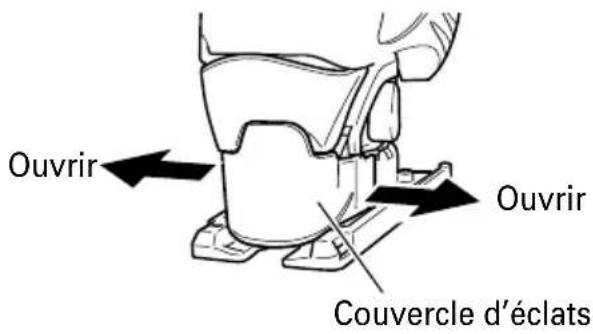

1. Couvercle d'éclats

Le couvercle d'éclats empêche les copeaux d'être projetés et améliore le rendement du collecteur à poussière.

Insérer le couvercle d'éclats entre la base et le levier, et appuyer légèrement dessus jusqu'à ce qu'il se mette en place. (Fig. 13)

Pour retirer le couvercle d'éclats, tenir le bouton des deux côtés et l'ouvrir légèrement jusqu'à ce qu'il se détache de la scie à chantourner. (Fig. 14)

REMARQUE :

Il est possible que le couvercle d'éclats se givre lors de la coupe de métal.

Fig. 13

Fig. 14

1. Socle auxiliaire (Vendu séparément)

L'utilisation du socle auxiliaire (en acier) réduira l'abrasion du socle en aluminium, en particulier lors de la coupe de métaux.

L'utilisation du socle auxiliaire (en résine) réduira les rayures de la surface de coupe. Fixer le socle auxiliaire sur le fond du socle à l'aide des 4 vis.

1. A propos de l'indicateur de puissance résiduelle de la batterie

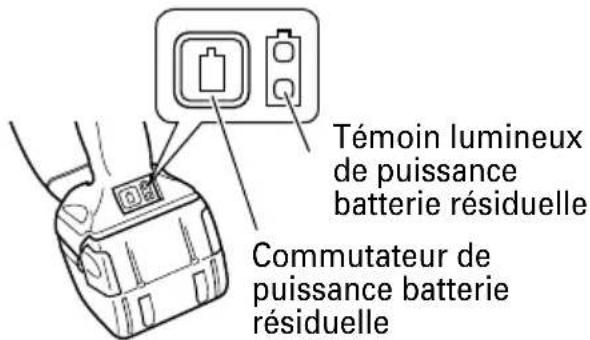

Lorsque vous appuyez sur le commutateur de puissance résiduelle de la batterie, le témoin lumineux de puissance batterie s'allume et vous pouvez vérifier la puissance résiduelle. (Fig. 15)

Lorsque vous relâchez le commutateur d'indication de puissance batterie, le témoin de puissance batterie résiduelle s'éteint. Le tableau 5 présente les conditions d'illumination du témoin et l'état de puissance de la batterie.

Tableau 5

Etat de la lampe	La puissance résiduelle de la batterie
[DS6K]	La puissance résiduelle de la batterie est suffisante
	La puissance résiduelle de la batterie est à la moitié
	La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus vite possible.

Le témoin lumineux de puissance batterie résiduelle peut s'allumer différemment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence.

Fig. 15

REMARQUE :

○ Ne donnez pas de choc violent au panneau de commutation et ne le cassez pas.
Cela peut provoquer des défaillances.
Pour limiter la consommation de puissance de la batterie, le témoin de puissance résiduelle de la batterie ne s'allume que pendant l'activation du commutateur d'indication de puissance résiduelle.

COUPE

PRECAUTION: relatives a la batterie au lithium ion

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Par conséquent, en cas de surcharge de l'outil, il est possible que le moteur s'arrête. Il ne s'agit cependant pas d'un dysfonctionnement, mais du fonctionnement normal de la protection. Dans ce cas, actionnez le commutateur de l'outil et éliminez les causes de la surcharge.

PRECAUTION:

Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage.
A petite vittesse, ne pas couper une pièce de bois ayant plus de 3/8" (10 mm) d'épaisseur ou une pièce d'acier ayant plus de 1/32" (1 mm) d'épaisseur.

1. Coupe rectilinéaire

Pour couper en ligne droite, dessiner tout d'abord une ligne de repère et avancer la scie le long de cette ligne.

L'utilisation du guide (vendu séparément) permettra de couper très précisément en ligne droite.

(1) Desserrer le boulon de la base avec la clé allen fixée à la base. (Fig. 16)
(2) Déplacer la base à fond vers l'avant (Fig. 17), puis resserrer le boulon de la base.
(3) Fixer le guide en le faisant passer dans l'orifice de fixation de la base et serrer le boulon M5. (Fig. 18)
(4) Régler la position orbitale sur "0".

REMARQUE :

Pour assurer une coupe précise lors de l'utilisation du guide (Fig. 18), toujours régler la position orbitale sur "0".

Fig. 16

1. Sciage de lignes courbes
   Pour scier un peit arc circulaire, réduire la vitesse d'alimentation de la machine. Une vitesse trop rapide pourrait provoquer la rupture de la lame.
2. Coupe d'un cercle ou d'un arc circulaire
   Le guide est également utile pour la coupe en cercle.

Après avoir fixé le guide de la même façon qu'expliqué ci-dessus, faire passer le clou ou la vis dans la pièce par l'orifice du guide, puis l'utiliser comme axe pour la coupe. (Fig. 19)

REMARQUE :

La coupe en cercle doit être effectuée avec la lame placée environ à la verticale par rapport à la surface du fond de la base.

Fig. 19

1. Coupe de matériaux métalliques

(1) Régler la position orbitale sur "0" ou "I".
(2) Découpez le matériau en vitesse moyenne.
(3) Toujours utiliser un liquide de coupe approprié (huile à broche, eau savonneuse, etc.). Si l'on ne possède pas de liquide de coupe, appliquer de la graisse sur la surface arrière du matériau à couper.

1. Découpe d'ouvertures

(1) Dans du bois de charpente :
En alignant la direction de la lame sur le grain du bois, couper morceau par morceau jusqu'à ce qu'une ouverture soit coupée au centre du bois. (Fig. 20)

(2) Dans d'autres matériaux :

Pour couper une ouverture dans des matériaux autres que le bois de charpente, percer d'abord un trou avec une perceuse ou un outil similaire à partir duquel commencera la coupe.

La base peut pivoter de 45° des deux côtés pour la coupe angulaire. (Fig. 21)

(1) Desserrer le boulon de la base avec la clé allen fixée à la base. (Fig. 16, 17)
(2) Aligner l'échelle (de 0 degré à 45 degrés par incréments de 15 degrés) de la section semicirculaire de la base sur le repère [√] du couvercle du réducteur. (Fig. 22)
(3) Resserrer le boulon M5. (Fig. 16)
(4) Régler la position orbitale sur "0".

REMARQUE :

La coupe angulaire n'est pas possible si l'on fixe le couvercle d'éclats ou le collecteur à poussière.

Fig. 21

Fig. 22

RACCORDEMENT AU NETTOYEUR

Si l'on raccorde le nettoyeur (vendu séparément) par le collecteur à poussière (vendu séparément) et l'adaptateur (vendu séparément), on pourra recueillir la plus grande partie des poussières.

(1) Retirer la clé allen de la base.
(2) Déplacer la base à fond vers l'avant. (Fig. 16, 17)
(3) Fixer le couvercle d'éclats.
(4) Raccorder le collecteur à poussière à l'adaptateur. (Fig. 23)

(5) Raccorder l'adaptateur au bec du nettoyeur. (Fig. 23)

(6) Insérer le collecteur à poussière dans l'orifice arrière de la base jusqu'à ce que le crochet s'enclenche dans la rainure. (Fig. 24)
(7) Appuyer sur le crochet pour retirer le collecteur à poussière.

REMARQUE :

Portez un masque anti-poussière si nécessaire.

Fig. 23

Fig. 24

AU SUJET DU DECOUPAGE DE PLAQUES EN ACIER INOXYDABLE

PRECAUTION:

Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage.

En coupant des plaques en acier inoxidable, régler l'appareil de la façon suivante.

1. Pour régler la vitesse

Lame Epaisseur du matériau Vitesse
No. 97	1/16" - 5/32"(1,5 - 2,5 mm)	Vitesse moyenne

REMARQUE :

Plus la vitesse est élevée, le plus rapidement sera coupé le matériau, mais la durée de vie de la lame sera réduite dans ce cas là. Lorsque la vitesse est réduite, la coupe prendra plus de temps, mais la durée de vie sera prolongée. Faire les ajustements selon préférence.

1. Régler la position orbitale sur "0"

REMARQUE :

En coupant, faire usage de fluide de coupe (fluide de coupe à base d'huile) pour prolonger la durée de vie de la lame.

CHOIX DES LAMES

○ Lames accessoires

Pour obtenir un fonctionnement optimal et les meilleurs résultats possibles, il est très important de choisir la lame la mieux appropriée au type et à l'épaisseur du matériau à couper. Trois modèles de lame sont fournies comme accessoires standards. Le numéro de lame est gravé près de la section de montage de chaque lame. Choisir les lames appropriées en se référant au Tableau 6.

RANGEMENT DE LA CLÉ ALLEN

Il est possible de ranger la allen dans la base. (Voir Fig. 25)

Fig. 25

Tableau 6 Liste des lames appropriées

Matériau à couper	LameQualité du matériau	No. 1(Long)	No.1(Super Long)	No. 11	No. 12 No.	15 No.	16	No. 21 No.	22 No. 41	No. 97
		Epaisseur du matériau: pouces (mm)
Bois de charpente	Bois de charpente général	Moins Moins 3/84-1/8 (105)	Moins 3/85-5/16 (135)	-2-5/32(10-55) 3/4(20) (10)				-2-5/323/16-55) (5)	-1-9/16-40) (10)	3/8 -2-9/16-65)
	Contreplaqué			3/16-1-3/16(5-30) 3/8	Moins 3/16(10) (5)			-1-3/16-30) (3)	1/8 -3/4-20)
Plaque en fer	Plaque en acier douz					1/8-15/64(3-6) 1/8	Moins(3)				5/64-3/16-5)
	Plaque en acier inoxydable										1/16-5/32(1,5-2,5)
Métal nonferreux	Auminium, cuivre, lation					1/8-15/32(3-12)	Moins1/8(3)				Moins3/16(5)
	Chassis en aluminium					Hauteur allant jusqu'à63/64(25)					Hauteur allant jusqu'à63/64(25)
Matières plastiques	Résine phénolique,ésine mélamine, etc.					3/16-3/4(5-20)	Moins1/4(6)	3/16-19/32(5-15) 1/4(6)	Moins(5)		3/16-19/32-15)
	Chlorure de vinyl,résine acrylique, etc.			3/16-1-3/16(5-30)	Moins3/8(10)	3/16-3/4(5-20) 3/16(5)	Moins(5)	3/16-1-3/16-30)	1/8-3/4(3-20)		3/16-19/32(5-15)
	Polyéthylène mousseux,styrène mousseux			3/8-2-5/32(10-55) (3)	1/8-63/64-25)	3/16-63/64(5-25)	1/8-63/64(3-25) (10)	3/8-2-5/32-55) (3)	1/8 -1-1/2-40)		3/16-63/64(5-25)
Pulpe	Carton, papier ondulé			3/8-2-5/32(10-55) (3)	1/8-63/64-25)			3/8-2-5/321/8(10-55) (3)	1/8 -1-1/2-40)
	Isorel					1/8-63/64(3-25)	Moins1/4(6)				1/8-63/64(3-25)
	Panneau fibreux						Moins1/4(6)

⚠ AVERTISSEMENT: Veillez à éteindre l'interrupteur et à retirer la batterie.

1. Contrôle de la lame

L'utilisation continue d'une lame émoussée ou abîmée peut conduire à une réduction de effecacité de coupe et provoquer une surcharge du moteur. Remplacer la lame par une nouvelle dès que des traces d'abrasion apparaissent.

1. Vérifier les vis

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu'elles sont serrées à fond.

PRECAUTION:

Il serait extrêmement dangereux d'utiliser cet outil électrique avec des vis mal serrées.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil électro-portatif.

Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Vérifier s'il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

1. Mise au rebut d'une batterie usée

⚠ AVERTISSEMENT:

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

1. Rangement

Ranger dans un lieu dont la température est inférieure à 40°C (104°F), et hors de portée des enfants.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

1. Liste des pièces de rechange

PRECAUTION :

- Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

ACCESSOIRES

⚠ AVERTISSEMENT:

Ne jamais utiliser de pièces d'accessoires autres que ceux mentionnés ci-dessous.

L'utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu pour cet outil, tel qu'une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et peut provoquer des blessures ou des dommages du matériel.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

CJ14DSL(2LSCK)CJ18DSL(LSCK)	○ No. 41 Lame (No. de code 879357)....1○ Clé Allen (No. de code 944458)....1○ Anti-éclats (No. de code 321590)....1○ Couvercle d'éclats (No. de code 328352)....1○ Chargeur de batterie (UC18YRL)....1○ Batterie (BSL1430: CJ14DSL)....2(BSL1830: CJ18DSL)....1○ Boîtier en plastique (No. de code 328351)....1○ Couvercle de batterie (No. de code 329897) (seulement CJ14DSL)....1
CJ14DSLCJ18DSL(NN)	Ne contient pas la batterie, le chargeur, le boîtier en plastique et couvercle de batterie.

ACCESSOIRES SUR OPTION.....vendus séparément

○ No. 1 Lame (Long) (No. de code 879227)
○ No. 1 Lame (Super Longue) (No. de code 321878)
○ No. 11 Lame (No. de code 963390)
○ No. 12 Lame (No. de code 963391)
○ No. 15 Lame (No. de code 963392)
○ No. 16 Lame (No. de code 963393)
○ No. 21 Lame (No. de code 963394)
○ No. 22 Lame (No. de code 963395)
○ No. 97 Lame (No. de code 963400)
○ Guide (No. de code 879391)
○ Socle auxiliaire (Acier) (No. de code 321994)
○ Socle secondaire (Résine) (No. de code 321995)
○ Vis spéciale (No. de code 321996)
(Pour l'installation du socle secondaire)
○ Adaptateur pour collecteur de poussière (No. de code 321591)

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.
