MODE D'EMPLOI 190X6FB PHILIPS

Home Sécurité et remèdes en cas de panne Aperçu du présent mode d'emploi Informations sur les produits Installation du moniteur Fonction de réglage à l'écran Service clientèle et garantie Glossaire Téléchargement et impression LCD Monitor 190X6

• Précautions de Sécurité et Entretien
• Sites d'Installation
  • Questions Fréquemment Posées
  • Recherches de causes de pannes
  • Informations Concernant les Réglementations
  • Autres Informations Associées

Sécurité et remèdes en cas de panne

Précautions de sécurité et d'entretien

AVERTISSEMENT : l'utilisation de contrôles, de réglages ou de procédures différentes de celles précisées dans cette documentation risquent d'entraîner une exposition à des chocs, des dangers électriques et/ou des dangers mécaniques.

Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes suivantes :

• Afin d'éviter d'endommager votre moniteur, n'exercez pas de pression excessive sur le panneau LCD. Pour soulever le moniteur, saisissez-le par son cadre. Ne mettez surtout pas votre main ou vos doigts sur le panneau LCD pour soulever le moniteur.
• Débranchez le moniteur si vous ne l'utiliser pas pendant une période de temps relativement longue.
• Débranchez le moniteur si vous devez le nettoyer à l'aide d'un chiffon légèrement humide. Vous pouvez essuyer l'écran avec un chiffon sec lorsque l'alimentation est coupée. N'utilisez jamais d'alcool, de solvants ou de liquides à base d'ammoniaque.
• Consultez un technicien de service si le moniteur ne fonctionne pas normalement après avoir suivi les instructions de ce manuel.
• La plaque du boîtier ne doit être ouverte que par du personnel de service qualifié.
• Ne laissez pas le moniteur en contact direct avec les rayons du soleil ou à proximité de cuisinières ou toutes autres sources de chaleur.
• Retirez tous les objets susceptibles de tomber dans les fentes ou gêner le bon refroidissement des composants électroniques du moniteur.
• Ne bloquez pas les trous d'aération.
• Gardez le moniteur sec. Pour éviter tout choc électrique, ne l'exposez pas à la pluie ou à une humidité excessive.
• Lors de la mise en place du moniteur, assurez-vous que l'accès aux prises électriques est facile.
• Si vous éteignez le moniteur en débranchant le câble d'alimentation ou le câble d'alimentation CC, attendez 6 secondes, puis branchez le câble d'alimentation ou le câble d'alimentation CC pour pouvoir vous servir du moniteur.
• Afin d'éviter le risque de choc ou de dégâts irréversibles à l'unité, évitez d'exposer le moniteur à la pluie ou à une humidité excessive.
• IMPORTANT : Vous devez toujours activer un programme économiseur d'écran pendant l'application. Si une image fixe à contraste élevé reste affichée à l'écran pendant longtemps, il se peut qu'elle laisse une image rémanente ou dédoublée. Il s'agit d'un phénomène bien connu provoqué par les défauts inhérents à la technologie LCD. Dans la plupart des cas, l'image rémanente disparaît progressivement après avoir mis le moniteur hors tension. Sachez qu'il n'est pas possible de remédier au symptôme d'image rémanente et que ce dernier n'est pas couvert par la garantie.
• Mise en garde - Ne pas saisir ni soulever le moniteur sous le cache du logo. Le fait de poser du poids sur le cache du logo peut provoquer sa rupture et entraîner la chute du moniteur. Lorsque vous soulevez le moniteur, placez une main sous le châssis.

Consultez un technicien de service si le moniteur ne fonctionne pas normalement après avoir suivi les instructions de ce manuel.

RETOUR AU HAUT DE LA PAGE

Sites d'installation

• Évitez la chaleur et le froid intense
- Ne rangez pas et n'utilisez pas le moniteur LCD à des endroits exposés à la chaleur, aux ravons directs du soleil ou à un froid intense
- Évitez de déplacer le moniteur LCD entre des endroits où les différences de température sont importantes. Choisissez un site tombant dans les intervalles de température et d'humidité suivants :

o Température: 5-35°C 41-95°F
o Humidité: 20-80% RH

• Ne soumettez pas le moniteur LCD à de grosses vibrations ou à des chocs élevés. Ne placez pas le moniteur LCD dans le coffre d'une voiture.
• Veillez à ne pas abîmer ce produit en le cognant ou en le faisant tomber lors de son fonctionnement ou de son transport.
• Ne rangez pas et n'utilisez pas le moniteur LCD à des endroits exposés à un degré élevé d'humidité ou un environnement poussiéreux. Veillez aussi à ne pas renverser de l'eau ou d'autres liquides sur ou à l'intérieur du moniteur LCD.

RETOUR AU HAUT DE LA PAGE

• A propos de ce Guide
- Notations

Aperçu du mode d'emploi

A propos de ce guide

Ce guide électronique de l'utilisateur est destiné à toute personne utilisant un moniteur LCD (affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux informations figurant dans notre version imprimée.

Les différentes parties sont les suivantes:

• La section Informations relatives à la sécurité et aux recherches de causes de pannes fournit des conseils et des solutions à des problèmes courants ainsi qu'à un certain nombre d'informations associées dont vous êtes susceptible d'avoir besoin.
• La section intitulée A propos de ce manuel électronique de l'utilisateur fournit un sommaire des informations incluses, ainsi que des descriptions d'icônes de notation et d'autres documents de référence.
• La section Informations relatives au produit fournit un sommaire des diverses options du moniteur ainsi que de ses spécifications techniques.
• La section Installer votre moniteur décrit le processus initial d'installation et offre un aperçu de la manière dont se servir du moniteur.
• La section Affichage sur l'écran fournit des informations sur la manière dont régler les différents paramètres sur votre moniteur.
• La section Service clientèle et garantie comprend une liste de tous les centres d'informations à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d'assistance et des informations sur la garantie relative à votre produit.
  • Le glossaire définit des termes techniques.
• L'option de téléchargement et d'impression transfère tout le manuel sur votre disque dur afin de faciliter sa consultation.

RETOUR AU HAUT DE LA PAGE

Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Notes, mises en garde et avertissements

Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés

en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante:

NOTE: Cette icône indique l'existence d'informations et de conseils importants vous aidant à mieux utiliser votre ordinateur.

MISE EN GARDE: Cette icône indique l'existence d'informations vous expliquant comment éviter l'endommagement potentiel de votre matériel ou la perte de données.

AVERTISSEMENT: Cette icône indique qu'il existe un risque de blessures et vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée par les autorités chargées des réglementations.

RETOUR AU HAUT DE LA PAGE

Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique, transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas d'autorisation écrite de Philips Electronics N. V.

• Caractéristiques du Produit
  • LightFrame™ DR sous Windows
• Produit sans plomb
  • Spécifications Techniques
• Modes de résolution & Préréglages
• Règle d'action Concernant les Défauts de Pixels
• Économie d'énergie Automatique
  • Spécifications Physiques

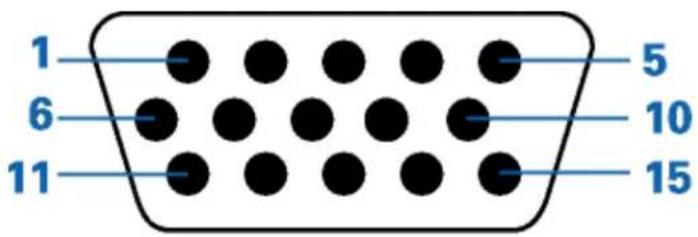

  • Attribution des Broches
  • Visualisation du Produit
  • Fonctions Physiques
  • Garantie Perfect Panel

Informations sur le Produit

Caractéristiques du produit

190X6

• Excellentes performances d'écran

LightFrame™ DR accroît au maximum votre expérience sur écran
o Perfect Panel™ -- Écran sans pixels défectueux conforme à la norme ISO 13406-2 Classe I
o Temps de réponse de 8 ms pour un excellent affichage des images en mouvement
o Résolution SXGA 1280 x 1024 pour des images plus nettes

• Design qui complète chaque intérieur

• Design innovant qui s'inscrit dans un style de vie !
• Commandes SmartTouch ultramodernes

- Grande commodité

• Double entrée acceptant à la fois les signaux analogiques VGA et les signaux numériques DVI
  o Prise USB pour branchement de périphériques
  o Alimentation intégrée rendant superflue l'utilisation d'adaptateurs externes
  o Bénéficiez de l'expérience multimédia avec les haut-parleurs intégrés
  o Lecture de musique à partir d'appareils audio externes même si le PC est hors tension
  Grâce à CableGuide tous vos câbles sont rangés pour un espace de travail bien ordonné

RETOUR AU HAUT DE LA PAGE

LightFrame™ Digital Reality (LightFrame™ DR)' sous Windows

Introduction

Le logiciel LightFrame™ DR de Philips améliore la qualité de vos photos et vidéos à l'aide de modes présélectionnés convenant parfaitement à vos applications préférées : Internet, TV/vidéo, photos et jeux. Il permet d'optimaliser la luminosité, la netteté, le contraste, les couleurs, le bruit JPG des photos et le skin tone des vidéos.

Installation

LightFrame™ DR de Philips fonctionne uniquement avec les moniteurs spécialement conçus pour utiliser ce logiciel. Des modèles plus anciens de moniteurs Philips ou les moniteurs d'autres fabricants ne sont pas compatibles avec ce logiciel spécial. Il doit uniquement être utilisé avec les moniteurs Philips 170X6,170P6 et 190X6,190P6. Vous reconnaîtrez les moniteurs Philips compatibles par le logo LightFrame situé en façade du moniteur.

LightFrame™ DR est compatible avec les programmes tournant sous Windows, ainsi qu'avec les programmes DOS fonctionnant dans un environnement Windows. Il n'est par contre pas compatible avec les programmes DOS fonctionnant uniquement dans un environnement DOS.

Pour utiliser la fonction LightFrame™ DR de votre moniteur, vous devez commencer par installer l'application LightFrame™ DR présente sur le CD-ROM fourni.

Pour installer LightFrame™ DR, insérez le CD dans l'unité CD-ROM.

Lorsque le menu du CD apparaît à l'écran,

1) sélectionnez la langue souhaitée
2) sélectionnez le numéro de modèle (170X6 ou 190X6)
3) cliquez sur Install LightFrame ^TM Digital Reality (Installer LightFrame ^TM Digital Reality).

Suivez les instructions s'affichant à l'écran pour installer correctement le programme. Le logiciel vérifie si votre moniteur est compatible. Vous devez marquer votre accord sur les termes de la licence pour pouvoir installer le logiciel.

Après l'installation, l'icône de raccourci LightFrame™ DR apparaît automatiquement sur le bureau ; cliquez dessus pour télécharger la barre de commande à l'écran.

Conseils d'utilisation

1. Curseur avec ampoule jaune ou bleue.

Le pointeur de la souris se transforme en une ampoule pour indiquer que LightFrame™ DR est prêt à activer ou désactiver une fenêtre-cible comportant un contenu susceptible d'être enrichi, à savoir photos, vidéo, etc. Une ampoule de couleur jaune signifie que vous êtes en train de passer à une fenêtre où LightFrame™ DR peut être activé. Cliquez sur la fenêtre pour activer la fonction d'amélioration des images. Une ampoule bleue apparaît lorsque vous passez à une fenêtre déjà activée. Cliquez sur la fenêtre pour désactiver LightFrame™ DR.

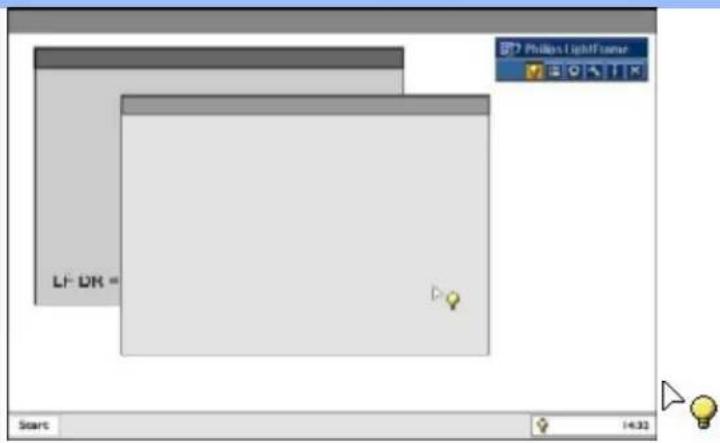

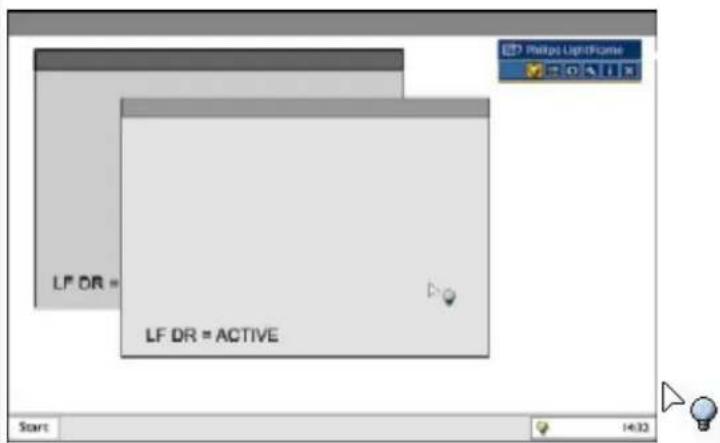

Exemples de curseur

Voici une liste de curseurs LightFrame™ DR.

Voici le curseur par défaut qui apparaît lorsque vous passez à une fenêtre ou à une zone non enrichie avec LightFrame™ DR. Le fait de cliquer et de déplacer le curseur sur une fenêtre ou sur une zone active la fonction d'amélioration LightFrame™ DR.

Le curseur se transforme en ampoule jaune lorsque vous le déplacez sur une fenêtre non active pour indiquer que la fonction LightFrame™ DR peut être activée dans la fenêtre sélectionnée. Cliquez pour activer cette fonction dans la fenêtre sélectionnée. Pour activer cette fonction simultanément dans huit fenêtres au maximum, cliquez sur chaque fenêtre tout en maintenant la touche Shift enfoncée.

Le curseur se transforme en ampoule bleue lorsque vous le déplacez sur une fenêtre LightFrame™ DR active. Cliquez pour désactiver LightFrame™ DR dans la fenêtre sélectionnée.

Le curseur retrouve sa forme normale lorsque vous cliquez sur une cible sans appuyer sur la touche Shift ou après avoir déplacé un rectangle.

1. Barre de commande LightFrame™ DR

La barre de commande LightFrame™ DR apparaît en haut de l'écran dès qu'une fonction LightFrame™ DR est activée.

Il s'agit d'un outil qui vous permet d'utiliser les nouvelles fonctions LightFrame™ Digital Reality. Le tableau ci-dessous décrit les fonctions de chaque bouton.

Pour déplacer la barre de commande vers n'importe quel endroit de l'écran, cliquez avec la touche gauche de la souris sur le logo LightFrame™ DR (voir les exemples ci-dessous). Cette zone n'est pas un bouton.

	Icône activation ou désactivation de LightFrame ^TM DR	Permet de mettre la fonction LightFrame ^TM DR sous et hors tension. Lorsque LightFrame ^TM DR est activé dans une fenêtre sélectionnée, l'icône passe de la couleur bleue à la couleur jaune.
	Icône activation ou désactivation du mode menu	L'icône mode par défaut apparaît lorsque aucun mode n'est sélectionné. Dès que vous sélectionnez le mode photo, Internet, etc. l'icône du mode sélectionné apparaît.
	Icône désactivation de toutes les fenêtres LightFrame ^TM DR	Permet de désactiver toutes les fenêtres LightFrame ^TM DR. Cette fonction est uniquement visible lorsque les fenêtres LightFrame ^TM DR sont activées.
	Icône Propriétés	Permet l'accès au menu Propriétés comprenant les options suivantes :Démarrage automatique LightFrame ^TM DR : Oui/nonPosition : LightFrame ^TM DR toujours en haut de l'écranMessages d'avertissement : Activés/désactivésSélection cible : Automatique/manuelleSélection moniteur : Choisissez entre deux moniteurs connectés au même PCInsérer l'icône LightFrame ^TM DR dans la barre de tâches : Oui/non
	Icône Mode info	Permet d'activer et de désactiver le mode Info. Ce dernier fournit des informations sur la barre d'outils ainsi que sur les options du menu et permet d'accéder aux fichiers d'aide.
	Icône Quitter	Cliquer pour quitter la barre de commande LightFrame ^TM DR

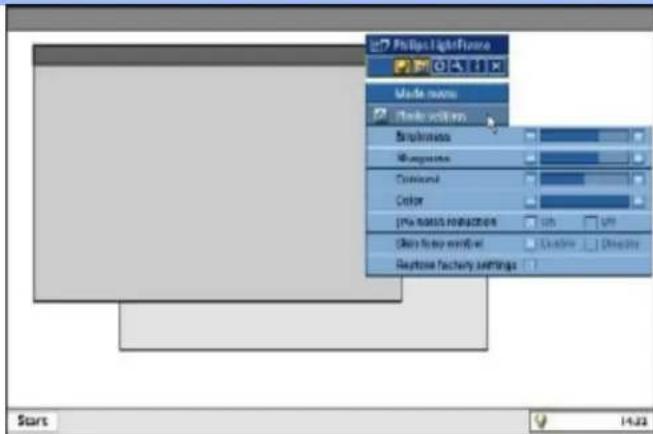

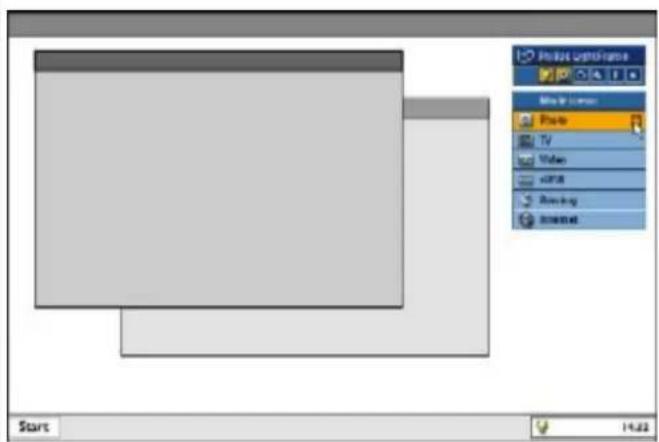

3. Optimalisation des réglages LightFrame™ DR

Pour régler les paramètres LightFrame™ DR selon vos préférences :

1. Sélectionnez le mode souhaité à partir du menu Modes. Cliquez sur l'option pour ouvrir le mode.

Update Document Movie Iconets Photo TV Video eIFM Animation Start 14.22

1. Menu Réglages

1. Pour modifier les réglages, il suffit de tirer la barre de couleurs ou d'appuyer sur les boutons plus (+) ou moins (-) pour atteindre progressivement les niveaux souhaités.

Lorsque vous avez terminé, cliquez sur l'icône Mode pour quitter le menu.

1. Touche d'accès direct LightFrame™

La touche d'accès direct LightFrame™ se trouve en façade du moniteur LightFrame™ DR. La LED bleue s'allume lorsque l'on active la fonction LightFrame™ et s'éteint lorsque cette fonction est désactivée. Une simple pression sur la touche d'accès direct permet d'enrichir en plein écran les modes Internet, Photo ou Vidéo TV.

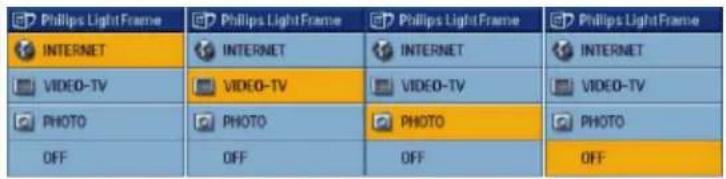

Dès que vous appuyez sur la touche en façade, une petite fenêtre OSD apparaît directement au-dessus de la touche. Cet écran sert à sélectionner le mode plein écran optimal pour l'application que vous utilisez. Maintenez enfoncée la touche d'accès direct pour passer en revue les options disponibles.

Philips LightFrame INTERNET VIDEO-TV PHOTO OFF

1) Lorsque vous appuyez sur la touche d'accès direct LightFrame™, un écran OSD apparaît. Maintenez cette touche enfoncée pour passer en revue les différents modes Internet, Photo et Vidéo TV. Lorsqu'un mode est sélectionné, sa couleur passe du bleu au jaune. Dès que vous avez atteint le mode souhaité, relâchez la touche d'accès direct. Après trois secondes, le mode sélectionné sera confirmé et la fenêtre OSD se refermera automatiquement.

Phillips LightFrame INTERNET VIDEO-TV PHOTO OFF Phillips LightFrame INTERNET VIDEO-TV PHOTO OFF Phillips LightFrame INTERNET VIDEO-TV PHOTO OFF Phillips LightFrame INTERNET VIDEO-TV PHOTO OFF

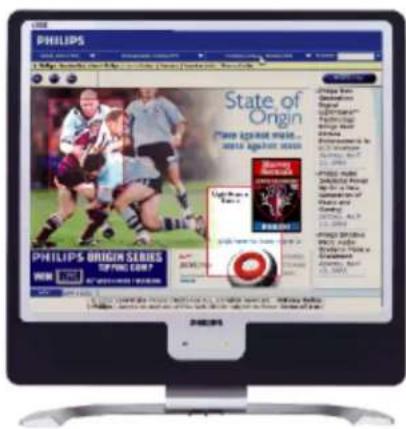

2) Appuyez pendant trois secondes sur la touche d'accès direct LightFrame™ DR pour commuter en mode démonstration. Pour quitter ce mode, appuyez à nouveau sur la touche d'accès direct.

PHILIPS State of Origin Pare against what... wits against what PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPOON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGIN SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILIPS BRIGINS SERIES SPYON.COM? PHILLIPS BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYAN BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BRYAN BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA BHATWA BRYA

5. Langue

Bien que l'anglais soit la langue par défaut de LightFrame™ DR, les langues suivantes sont également prises en charge : français, néerlandais, allemand, italien, portugais, espagnol, chinois simplifié, chinois traditionnel et coréen. LightFrame™ DR détecte la langue du système d'exploitation de l'ordinateur et sélectionne la langue automatiquement.

Remarques

LightFrame™ DR de Philips fonctionne uniquement avec les moniteurs spécialement conçus pour utiliser ce logiciel. S'il détecte que votre moniteur n'est pas compatible, il affichera un message à l'écran du moniteur. Si vous voyez ce message, vous pouvez soit suspendre soit poursuivre l'installation ; toutefois, si vous poursuivez, LightFrame™ DR ne fonctionnera probablement pas avec votre moniteur.

Comment utiliser LightFrame™ DR

Après l'installation, l'icône de raccourci LightFrame™ DR apparaît à l'écran dès que l'ordinateur est mis en route.

Pour en savoir plus sur LightFrame™ Digital Reality, veuillez consulter les informations d'aide, disponibles après l'installation.

Compatibilité

Cette version de LightFrame™ DR est compatible avec :

Windows® XP

Windows® 2000 Édition Professionnelle avec Service Pack 2

Comment télécharger le fichier d'installation LF DR

Visitez le site http://www.philips.com/support

RETOUR AU HAUT DE LA PAGE

Produit sans plomb

Philips a supprimé de ses écrans les substances toxiques telles que le plomb. Un écran sans plomb contribue à protéger votre santé et encourage la récupération et la destruction sans contamination pour l'environnement des déchets issus du matériel électrique et électronique. Philips répond ainsi à la directive rigoureuse RoHS de la Communauté européenne imposant des restrictions sur les substances dangereuses dans le matériel électrique et électronique. Avec Philips, vous pouvez être sûr que votre écran ne nuit pas à l'environnement.

Spécifications techniques\*

PANNEAU LCD
• Type TFT LCD
• Dimensions de l'écran Diagonale	19"/48,3 cm
• Espacement des pixels 0,294 x 0,294 mm
• Type de panneau LCD	1280 x 1024 pixelsBande verticale R.G.B.Dureté du polarisateur anti-reflets
• Zone d'affichage réelle 376,3 x 301,1 mm
• Affichage des couleurs 16M couleurs
SCANNING
• Impédance d'entrée 56 Hz - 76 Hz
• Impédance d'entrée	30 kHz - 83 kHz
VIDÉO
• Fréquence des points vidéo 140 MHz
• Impédance d'entrée- Vidéo	75 Ohms
-Synchronisation	2.2K Ohms
• Niveaux de signaux d'entrée 0.7 Vpp
• Synchronisation du signal d'entrée	Synchronisation séparéeSynchronisation compositeSynchronisation sur le vert
• Polarités de synchronisation Positive and négative
• Interface vidéo	Double entrée : D-Sub (analogique) et DVI-D (numérique) disponibles et à sélectionner par l'utilisateur.
• Light FrameTM	Amélioration de la luminosité et de la netteté
Audio
• Enceintes	Audio stéréo 6W (3W/canal RMSx2, 250 Hz-15 kHz, 8 ohms, PMPO 80 Watts)
• Connecteur casque mini prise 3,5 mm
• Connecteur du signal d'entrée mini prise 3,5 mm
• Sortie audio autonome	La sortie audio fonctionne dans tous les cas, même si aucune image n'est affichée, pour autant qu'il y ait une entrée audio.
CARACTÉRISTIQUES OPTIQUES
• Proportion du contraste 700:1 (typ.)
• Luminosité	300 cd/m2 (typ.)
• Angle de contraste maximum 6 heures
• Chromaticité blanche	x: 0,283 y: 0,297 (at 9300° K)x: 0,313 y: 0,329 (at 6500° K)x: 0,313 y: 0,329 (at sRGB)
• Angle de vue (C/R ≥5)	Supérieur 80° (typ.)Inférieur 80° (typ.)Gauche 80° (typ.)Droit 80° (typ.)
• Temps de réponse 8 ms (typ.)

* Ces informations peuvent changer sans autre notification.

RETOUR AU HAUT DE LA PAGE

Modes de résolution & préréglages

• Maximum 1280 x 1024 à 75Hz

• Recommandé 1280 x 1024 à 60Hz

16 modes définissables par l'utilisateur

15 modes préréglés en usine:

H. fréq (kHz) Résolution V. fréq (Hz)
31,5 640*350 70
31,5 720*400 70
31,5 640*480 60
35,0 640*480 67
37,5 640*480 75
35,2 800*600 56
37,9 800*600 60
46,9 800*600 75
49,7 832*624 75
48,4 1024*768 60
60,0 1024*768 75
69,0 1152*870 75
71,8 1152*900 76
63,9 1280*1024 60
80,0 1280*1024 75

RETOUR AU HAUT DE LA PAGE

Economie d'énergie automatique

Si une carte ou le logiciel de compatibilité d'affichage DPMS de VESA est installé(e) sur votre PC, le moniteur peut automatiquement réduire sa consommation d'énergie quand il n'est pas utilisé. Et si une saisie au clavier, l'utilisation de la souris ou d'un autre appareil est détectée, le moniteur se "réveillera" automatiquement. Les tableaux suivants montrent la consommation d'énergie et la signalisation de cette fonction d'économie d'énergie automatique :

Gestion de l'énergie
Mode VESA	Vidéo	H-sync	V-sync	Énergie utilisée	Couleur DEL
ACTIF ALLUMÉ		Oui Oui		< 41 W (typ.)	Vert
SOMMEIL	ÉTEINT	Non	Non < 1	W	Ambre
HORS TENSIOON	ÉTEINT	-	-	< 1 W	ÉTEINT

Ce moniteur est conforme à ENERGY STAR®. En tant que partenaire d'ENERGY STAR®, PHILIPS s'est assuré que ce produit réponde à toutes les directives d'ENERGY STAR® en matière d'efficacité énergétique.

RETOUR AU HAUT DE LA PAGE

Spécifications physiques

• Dimension (LxHxP)	444 x 436 x 181mm (en position abaissée)
• Poids 7,2 kg
• Inclinaison/ Rotation	-5°~20°
• Alimentation électrique	100 — 240 VAC, 60 — 50 Hz
• Consommation d'énergie	41 W* (typ.)
• Température	de 5°C à 35°C (fonctionnement) de -20°C à 60°C (stockage)
• Humidité relative	20% to 80%
• MTBF du système	50 000 h(CCFL 40 000 h)
• Couleur du boîtier	Noir

* Ces informations peuvent changer sans autre notification.
*Résolution 1280 x 1024, format standard, luminosité max., contraste 50%, 6500° K, mire blanche complète, sans Audio/USB.

RETOUR AU HAUT DE LA PAGE

Attribution des broches de signaux

Le seul connecteur numérique comporte 24 contacts de signaux organisés en trois rangées de huit contacts. L'affection des broches de signal est énumérée dans le tableau suivant.

No broche	Affectation du signal
1	TMDS Data 2-
2	TMDS Data 2+
3	TMDS Data 2/4 Blindage
4	Pas connecté
5	Pas connecté
6 DDC Horloge 14

No broche	Affectation du signal
9	TMDS Data 1-
10	TMDS Data 1+
11	TMDS Data 1/3 Blindage
12	Pas connecté 20 Pas
13	Pas connecté 21 Pas
	Alimentation +5V 22

No broche	Affectation du signal
17	TMDS Data 0-
18	TMDS Data 0+
19	TMDS Data 0/5 Blindage
connecté
connecté
	TMDS Horloge blind.

7	DDC Data	15	Terre (+5V)	23	TMDS Horloge +
8 Pas connecté		16	Dépistageconnexion à chaud	24	TMDS Horloge-

Pin1 8 9 16 17 24

Connecteur D-sub à 15 broches (mâle) du câble d'interface :

1 6 11 5 10 15

N°broche	Affectation		N°broche	Affectation
1	Entrée vidéo rouge		9	+5V
2	Entrée vidéo vert/SOG		10	Masse logique
3	Entrée vidéo bleu		11	Masse
4	Sense (GND)		12	Ligne données série (SDA)
5	Dépistage connexion à chaud		13	Synchr. hor. / H+V
6	Masse vidéo rouge		14	Synchr. vert. (VCLK for DDC)
7	Masse vidéo vert		15	Ligne horloge données (SCL)
8	Masse vidéo bleu

RETOUR AU HAUT DE LA PAGE

Visualisation du Produit

Suivez les liens pour voir plusieurs affichages du moniteur et de ses composants.

Description frontale du produit

RETOUR AU HAUT DE LA PAGE

Fonctions Physiques

1) Inclinaison

-5° 20°

RETOUR AU HAUT DE LA PAGE

Installer votre moniteur LCD

Description
- Frontale du
Produit
Connexion
à Votre PC
Pour
• Commencer
Optimisation
• de la
Performance

Installer votre moniteur LCD

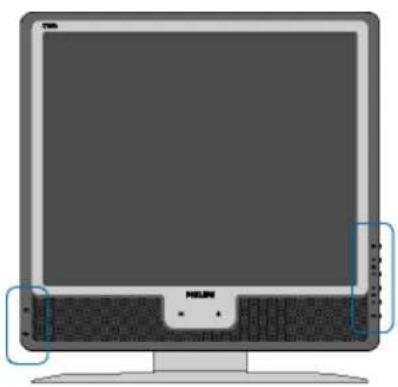

Description frontale du produit

Installer votre moniteur LCD

10 Ω 11 PHILIPS 9 2 1 3 4 5 7 VOL 6 ▶ AUTO 8

1 La touche ALIMENTATION permet d'allumer votre moniteur.
2 Voyant DEL d'alimentation

file:///D:/My%20Documents/dfu/X6_model/french/190x6/INSTALL/INSTALL.HTM (2 of 5)2005-06-27 1:42:00 PM

Installer votre moniteur LCD

3

4

La touche OK, une fois pressée, vous emmène aux contrûles OSD.

Les boutons illustrant des flèches vers le HAUT et vers le BAS sont utilisés lorsque vous réglez l'OSD de votre moniteur.

5

Touche LUMINOSITÉ. Lorsque vous appuyez sur les boutons illustrant les flèches verticales, les contrûles de réglage de la LUMINOSITÉ apparaîtront à l'écran.

6

Les boutons GAUCHE et DROITE, comme les boutons HAUT et BAS, sont aussi utilisés pour régler l'OSD de votre moniteur.

Touche d'accès direct VOLUME. Lorsque les touches fléchées GAUCHE et DROITE sont enfoncées, les commandes de réglage du VOLUME apparaissent.

7

VOLUME

Règle automatiquement la position horizontale, verticale, le réglage de la phase et de l'horloge.

8

AUTO

Touche d'accès direct LightFrame™ permettant de sélectionner les modes plein écran pour Internet, Photo et Vidéo TV.

9

Prise casque (sur le côté)

10

Concentrateur USB pour connexion de périphériques multiples.

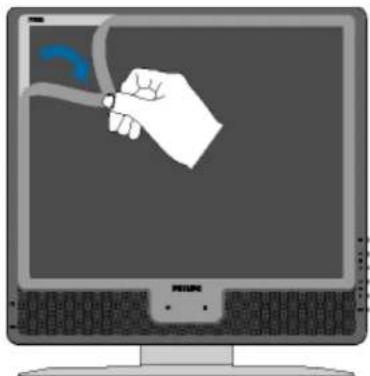

Retrait du film de protection

Un film spécial protège l'écran de votre moniteur Philips pendant le transport. Veuillez retirer ce film de protection recouvrant l'écran avant d'utiliser le moniteur.

Installer votre moniteur LCD

Installer votre moniteur LCD

2 Entrée VGA
3 Entrée DVI-D
4 Entrée alimentation CA
5 Entrée audio PC
6 Verrouillage antivol Kensington

RETOUR AU HAUT DE LA PAGE

Optimisation de la performance

- Pour obtenir les meilleurs résultats possibles, assurez-vous que les réglages de l'affichage sont sur 1280x1024, 60Hz.

Remarque : Vous pouvez vérifier les réglages d'affichage en cours en appuyant sur la touche "OK". Allez dans les informations relatives au produit (Product Information) : le mode d'affichage en cours figure sous l'option RÉSOLUTION.

- Vous pouvez également installer le programme Flat Panel Adjust (FP Adjust), un programme pour obtenir la meilleure performance de votre moniteur, compris dans ce CD. Des instructions étape par étape sont fournies afin de vous guider lors de l'installation. Pour en savoir plus sur ce programme, cliquez sur le lien.

RETOUR AU HAUT DE LA PAGE

• Description de l'Affichage sur Écran
• L'arbre OSD
- SmartControl
• Questions et réponses

L'affichage sur écran

Description de l'affichage sur écran

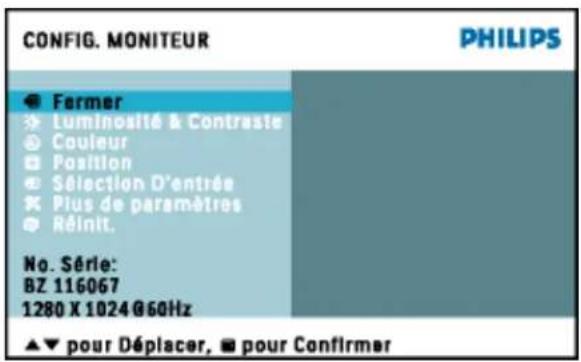

Qu'est ce que l'affichage sur écran?

La fonction d'affichage des menus à l'écran (OSD) est présente avec tous les moniteurs LCD de Philips. Elle permet à l'utilisateur final d'effectuer des réglages d'écran ou de sélectionner directement les fonctions du moniteur par le biais d'une fenêtre d'instructions apparaissant à l'écran. Une interface conviviale, semblable à celle reproduite ci-après, apparaît :

CONFIG. MONITEUR PHILIPS ● Farmer → Luminosité & Contraste ○ Couleur □ Position ○ Sélection D'entrée × Pius de paramètres ● Réinit. No. Série: BZ 116067 1280 X 1024 @60Hz ▲▼ pour Déplacer, ■ pour Confirmer

Instructions simples de base concernant les touches de contrôle.

Dans le menu OSD ci-dessus, l'utilisateur peut appuyer sur les touches â€tudes en façade du moniteur pour déplacer le curseur, sur « pour confirmer un choix ou effectuer une modification et sur « pour régler/sélectionner la modification.

RETOUR AU HAUT DE LA PAGEE

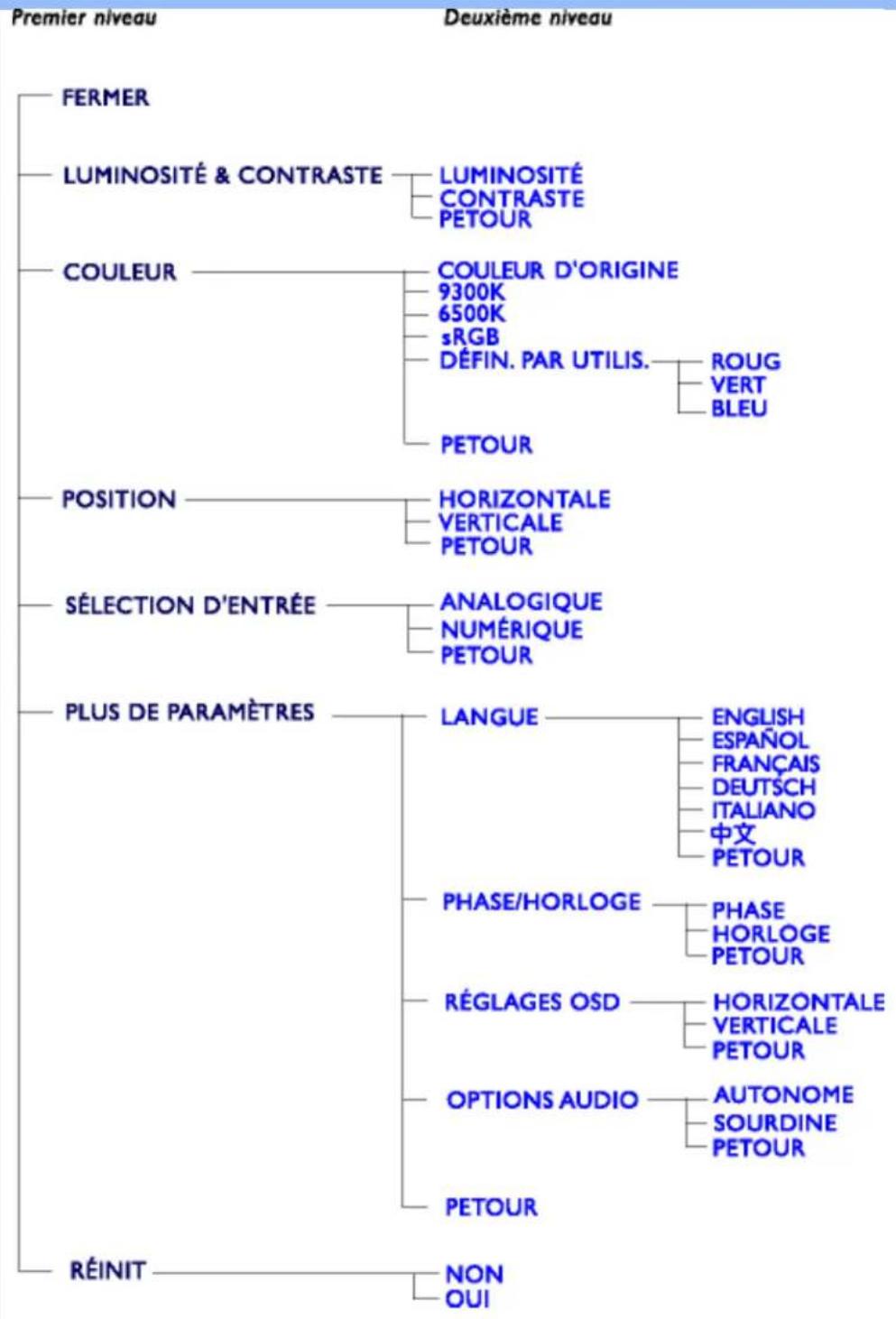

L'Arbre OSD

Vous trouverez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux différents réglages.

    B --> H["LUMINOSITÉ CONTRASTE PETOUR"]
    C --> I["COULEUR D'ORIGINE 9300K 6500K sRGB DÉFIN. PAR UTILIS."]
    C --> J["POSITION HORIZONTALE VERTICALE PETOUR"]
    E --> K["ANALOGIQUE NUMÉRIQUE PETOUR"]

    F --> L["LANGUE ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO 中文 PETOUR"]
    F --> M["PHASE/HORLOGE PHASE HORLOGE PETOUR"]
    F --> N["RÉGLAGES OSD HORIZONTALE VERTICALE PETOUR"]
    F --> O["OPTIONS AUDIO AUTONOME SOURDINE PETOUR"]
    F --> P["NON QUI"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#ccf,stroke:#333
    style I fill:#ccf,stroke:#333
    style J fill:#ccf,stroke:#333
    style K fill:#ccf,stroke:#333
    style L fill:#ccf,stroke:#333
    style M fill:#ccf,stroke:#333
    style N fill:#ccf,stroke:#333
    style O fill:#ccf,stroke:#333
    style P fill:#ccf,stroke:#333

Remarque : sRGB est une norme permettant un échange correct des couleurs entre différents appareils (par exemple caméra numérique, moniteur, imprimante, scanner, etc.)

À l'aide d'un espace couleurs unifié standard, la norme sRGB contribue à restituer correctement les images prises par un appareil compatible sRGB sur votre moniteur Philips validé sRGB. Les couleurs sont ainsi étalonnées et vous pouvez compter sur leur fiabilité à l'écran.

Lors de l'utilisation de sRGB il faut également que la luminosité et le contraste de votre moniteur,

ainsi que le gamut couleur soient réglés sur un niveau prédéfini. Il est donc important de sélectionner le réglage sRGB dans le menu OSD du moniteur.

Pour ce faire, ouvrez le menu OSD en appuyant sur le bouton OK situé sur le côté du moniteur. Appuyez sur la touche fléchée vers le bas pour accéder à Couleurs et appuyez à nouveau sur OK. Servez-vous du bouton droit pour accéder à sRVB. Appuyez ensuite sur la touche fléchée vers le bas et appuyez à nouveau sur OK pour quitter le menu OSD.

Après cette opération, il ne faut plus modifier les réglages de luminosité ou de contraste de votre moniteur. Si vous le faites, le moniteur quitte le mode sRGB et choisit le réglage de température de couleur de 6500K.

RETOUR AU HAUT DE LA PAGEE

SmartControl

Il s'agit d'une alternative permettant de régler les performances et les paramètres du moniteur par le biais d'une interface logicielle.

SmartControl affiche un panneau de configuration qui permet de régler la luminosité, le contraste la température de couleur, la position, etc. SmartControl affiche également des informations concernant le matériel, comme le modèle, le numéro de série, le nombre d'heures d'utilisation à partir de l'interface.

SmartControl est installé sur les ordinateurs utilisant des moniteurs Philips.

Ainsi, le moniteur et le PC peuvent réagir aux demandes de renseignement de SmartManage Administrator.

1. Configuration minimale

2. Toutes les cartes graphiques dotées de jeu de composants nVIDIA et ATI acceptant l'interface DDC/CI

3. Systèmes d'exploitation Microsoft Windows 2000 et XP
   • Tous les moniteurs Philips acceptant l'interface DDC/CI

4. Installation

Comment télécharger le fichier "Installation SmartControl" :

Veuillez suivre les instructions du programme d'installation de SmartControl.

1. Accès à SmartControl

- Cliquez avec la touche droite de la souris sur le bureau de votre PC et sélectionnez Propriétés à partir du menu surgissant.

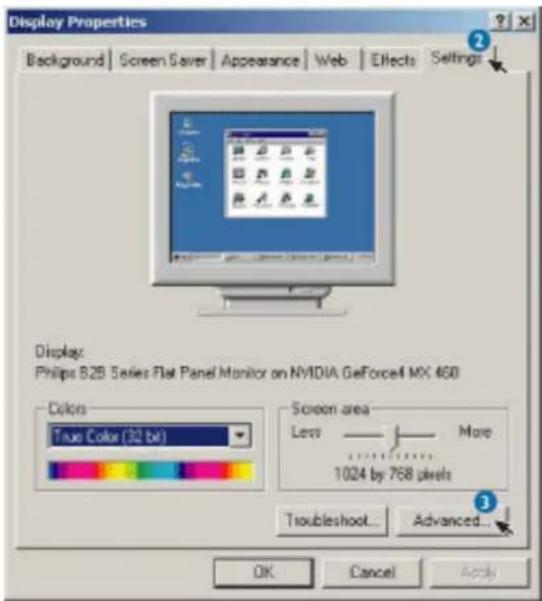

- Cliquez sur l'onglet Configuration et ensuite sur le bouton Propriétés avancées.

• Cliquez sur l'onglet Philips SmartControl.

En faisant coulisser le curseur vers la gauche ou la droite, il est possible de régler la luminosité, le contraste, le volume (le cas échéant), le bruit vidéo (pas d'application avec une entrée DVI-D) et la température de couleur.

Il est possible de régler la position horizontale ou verticale de l'écran en faisant coulisser le curseur vers la gauche ou la droite. Cette fonction est toutefois désactivée avec l'entrée (numérique) DVI-D.

• Informations produit

Cliquez sur Informations Produit (Product Information) dans la sous-fenêtre gauche afin de consulter les informations stockées dans la mémoire du moniteur.

Philips B2B Series Flat Panel Monitor and NVIDIA RIVA TNT2 Mod... General Adapier Monitor Troubleshooting Color Management TNT2 Model 64 Philips SmartControl User Name PhilipsUser Custom Information CustomData Monitor Name Philips 170B Serial Number BZ 382306 Asset Number ASSET01 Purchase Date (mm/dd/yy) 02/25/2004 Purchase Cost 10000 Burning Hours 892 Location Code ENSG01 Cost Center Code Cybage Product Parameters Riposition 1024 x 768 Size 17" Manufacturing Date 2004, ISO Week 2 Security Setting On Online Status On OK Cancel Apply

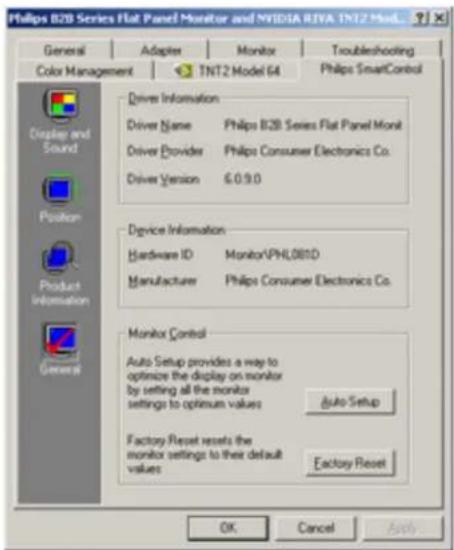

• Généralités

Cliquez sur Généralités (General) pour disposer d'informations sur le pilote, le périphérique et le contrôle du moniteur.

Dans le pavé Contrôle moniteur (Monitor Control), cliquez sur Configuration automatique (Auto Setup) pour régler les performances optimales ou sur Réinitialisation usine (Factory Reset) pour réinitialiser les paramètres du moniteur. Cela n'est toutefois pas possible si vous disposez d'une entrée (numérique) DVI-D.

Questions et réponses

Q1. Qu'est-ce que SmartControl?

A. SmartControl est une extension du panneau de configuration permettant aux utilisateurs de régler les performances et les paramètres du moniteur par le biais d'une interface logicielle au lieu des boutons situés en façade du moniteur.

Q2. J'ai remplacé le moniteur de mon PC, mais je ne peux plus me servir de SmartControl. Que

faire?

A. Redémarrez le PC et voyez si SmartControl fonctionne. Sinon, vous devrez désinstaller et réinstaller ce logiciel afin de vous assurer que le pilote correct a été installé.

Q3. SmartControl fonctionne bien au début, mais n'est pas exploitable. Que puis-je faire?

A. Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur.

• Remplacez l'adaptateur graphique vidéo.
  • Actualisez le pilote vidéo.
• Des manipulations telles que compression ou retouche ont été effectuées.
• Lancez le programme d'actualisation Windows et actualisez également le moniteur et/ou le pilote vidéo.
• Windows a été initialisé tandis que le moniteur était hors tension ou déconnecté.

Cliquez avec la touche droite de la souris sur Poste de travail et cliquez ensuite sur Propriétés->Matériel-> Gestionnaire de périphériques.

Si vous voyez apparaître "Plug and Play Monitor" sous Moniteur, vous devrez procéder à une nouvelle installation. Il suffit de désinstaller SmartControl et de le réinstaller par la suite.

Q4. Après avoir installé SmartControl, lorsque je clique sur l'onglet SmartControl, rien ne se passe ou un message d'erreur apparaît. Que s'est-il passé ?

A. Il se peut que votre adaptateur graphique ne soit pas compatible avec SmartControl. Si votre adaptateur graphique fait partie de la liste susmentionnée, essayez de télécharger le pilote le plus récent à partir du site Web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite.

Si cela ne fonctionne toujours pas, cela signifie que l'adaptateur graphique n'est pas accepté. Consultez le site Web de Philips afin d'y trouver les pilotes SmartControl mis à jour.

Q5. Lorsque je clique sur Informations Produit (Product Information) je ne vois apparaître qu'une partie de l'information. Que se passe-t-il ?

A. Il se peut que le pilote pour l'adaptateur de la carte graphique ne soit pas la version la plus récente acceptant pleinement l'interface DDC/CI. Essayez de télécharger le pilote le plus récent à partir du site web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite.

Q6. Dans le cas d'un moniteur doté de fonction LightFrame, lorsque cette dernière est activée, le réglage sRVB de SmartControl ne réagit pas. Pourquoi ?

A. Lorsque la fonction LightFrame est activée, le réglage sRVB est automatiquement désactivé. Pour pouvoir utiliser le réglage sRVB, vous devez d'abord désactiver la fonction LightFrame.

RETOUR AU HAUT DE LA PAGEE

Assistance à la clientèle et garantie

VEUILLEZ BIEN SÉLECTIONNER VOTRE PAYS / RÉGION POUR LIRE LA GARANTIE COUVERTE :

EUROPE DE L'OUEST : Autriche • Belgique • Chypre • Danemark • France • Allemagne • Grèce • Finlande • Irlande • Italie • Luxembourg • Pays-Bas • Norvège • Portugal • Suède • Suisse • Espagne • Royaume -Uni

EUROPE DE L'EST : République tchèque • Hongrie • Pologne • Russie • Slovaquie • Slovénie • Turquie

AMÉRIQUE LATINE : Antilles • Argentine • Brésil • Chili • Colombie • Mexique • Paraguay • Pérou • Uruguay • Vénézuela

AMÉRIQUE DU NORD : Canada • États-Unis

PACIFIQUE : Australie • Nouvelle- Zélande

ASIE : Bangladesh • Chine • Hong Kong • Inde • Indonésie • Japon • Corée • Malaisie • Pakistan • Philippines • Singapour • Taiwan • Thaïlande

AFRIQUE : Maroc • Afrique du Sud

MOYEN- ORIENT: Dubaï • Égypte

Glossaire

ABCDEFGHIJKLMNOPQRSTUVWXYZ

A

Alimentation intégrée

Une alimentation intégrée est un adaptateur de puissance intégré dans le corps d'un écran de visualisation remplaçant un adaptateur externe volumineux.

RETOUR AU HAUT DE LA PAGE

C

CCFL (lampe fluorescente à cathode froide)

Il s'agit de tubes fluorescents fournissant la lumière au module LCD. Ces tubes sont généralement très minces (environ 2 mm de diamètre).

Chromaticité

Attribut d'un stimulus de couleur qui ne concerne pas l'éclairement. La chromaticité est bidimensionnelle et est définie par des paires de chiffres comme la longueur d'onde dominante et la pureté.

CIE (Commission Internationale de l'Éclairage)

Principale organisation internationale s'intéressant à la couleur et à la mesure de la couleur.

Contraste

Variation de luminance entre des zones claires et sombres d'une image.

Cristaux liquides

Composants se trouvant dans les écrans de ce type. Les cristaux liquides réagissent de manière prévisible lorsqu'ils sont stimulés électriquement. Ils conviennent parfaitement pour allumer ou éteindre les pixels du moniteur LCD. Les cristaux liquides sont parfois abrégés en anglais en LC.

RETOUR AU HAUT DE LA PAGE

D

Double entrée

Avec la double entrée, les connecteurs acceptent à la fois les signaux analogiques VGA et les signaux numériques DVI.

D-SUB

Connecteur VGA d'entrée analogique. Votre moniteur est équipé d'un câble D-Sub.

Digital Visual Interface (DVI - Interface visuelle numérique)

La spécification de DVI (Digital Visual Interface - Interface visuelle numérique) fournit une connexion numérique à grande vitesse pour les types de données visuelles indépendantes de la technologie d'affichage. L'interface est principalement destinée à fournir une connexion entre un ordinateur et son dispositif d'affichage. La spécification DVI répond aux besoins de tous les segments de l'industrie informatique (poste de travail, ordinateur de bureau, ordinateur portable, etc.) et permettra à ces différents segments de se regrouper autour d'une seule spécification d'interface de moniteur.

L'interface DVI permet:

1. Au contenu de rester, depuis sa création à sa consommation, dans le domaine numérique sans perte.
2. L'indépendance de la technologie d'affichage.
3. D'être prêt à jouer par le biais de la détection prise directe, EDID et DDC2B.
4. Support numérique et analogue dans un connecteur unique.

RETOUR AU HAUT DE LA PAGE

E

Un programme de conservation de l'énergie lancé par l'Agence américaine de la protection de l'environnement (US Environmental Protection Agency - EPA) dont l'objectif principal est de

promouvoir la fabrication et le marketing de matériel de bureautique ayant un bon rendement énergétique. Les entreprises joignant ce programme doivent être prêtes à s'engager à fabriquer un ou plusieurs produits en mesure de passer à une faible puissance (< à 30 W) soit après une période d'inactivité, soit après un laps de temps déterminé à l'avance et sélectionné par l'utilisateur.

Échelle de gris

Échelle achromatique allant du noir jusqu'au blanc en passant par une palette de nuances grises de plus en plus claires. Cette série peut être constituée de paliers se trouvant à une distance égales les uns par rapport aux autres. Si le convertisseur analogique/numérique est de 8 bits, le moniteur peut afficher au maximum 2^8 = 256 niveaux. Pour un moniteur couleur RVB, chaque couleur est dotée de 256 niveaux. Le nombre total de couleurs pouvant être affichées est donc de 256 × 256 × 256 = 16,7 millions.

Fonction audio autonome

Firmware complexe intégré autorisant la sortie audio à partir d'appareils audio externes, comme les baladeurs cassettes, les baladeurs CD ou encore les lecteurs de MP3 portables, même lorsqu'il n'y a pas d'entrée vidéo.

RETOUR AU HAUT DE LA PAGE

G

Gamma

La luminance de l'écran en tant que fonction de la tension vidéo suit approximativement la fonction de puissance mathématique du signal vidéo d'entrée dont la fonction exponentielle est appelée gamma.

RETOUR AU HAUT DE LA PAGE

|

Technologie permettant d'améliorer l'angle de vision d'un moniteur LCD car les molécules de cristaux liquides sont commutées sur le même plan que la couche LCD plutôt qu'à la verticale par rapport à celle-ci.

RETOUR AU HAUT DE LA PAGE

L

LCD (écran à cristaux liquides)

Écran constitué de cristaux liquides suspendus entre deux plaques transparentes. L'écran est composé de milliers de pixels pouvant être allumés ou éteints par stimulation électrique. Il est ainsi possible de générer des images/des textes aux couleurs vives.

LightFrame™ Digital Reality (LF DR)

LightFrame™ Digital Reality est une solution intégrée logiciel/matériel pour les moniteurs haut de gamme Philips offrant aux utilisateurs un affichage de grande qualité grâce à des interfaces logicielles ou matérielles rapides et pratiques.

Luminance

Mesure de la luminosité ou de l'intensité lumineuse de la lumière, généralement exprimée en candela par mètre carré (cd/m2) ou « footlambert ». 1 fL=3,426 cd/m2.

Luminosité

La dimension de la couleur attribuée à une échelle achromatique, allant du noir au blanc, également appelée clarté ou facteur de réflexion lumineux. En raison de la confusion avec la saturation, l'utilisation de ce terme est à éviter.

RETOUR AU HAUT DE LA PAGE

M

Matrice active

Sorte de structure de l'afficheur à cristaux liquides dans laquelle des transistors de commutation sont reliés à chaque pixel afin de commander la tension à l'état passant/bloqué. L'affichage est plus lumineux et plus net et l'angle de vision plus large qu'avec un afficheur à matrice passive. Ces afficheurs sont également appelés TFT (thin film transistor = transistor en film mince).

RETOUR AU HAUT DE LA PAGE

N

Nit

Unité de luminance correspondant à 1 cd/m2 ou 0,292 ftL.

RETOUR AU HAUT DE LA PAGE

P

Pixel

PICTure Element ; le plus petit point définissant une image informatisée provenant d'un écran cathodique ou LCD, et de là l'affichage.

Polariseur

Filtre de lumière autorisant uniquement le passage d'ondes de lumière ayant une certaine rotation. On utilise dans les LCD du matériel polarisé avec filtrage perpendiculaire afin d'enfermer les cristaux liquides. Ces derniers sont utilisés en tant que support permettant de tourner les ondes de lumière sur 90° pour le passage ou non de la lumière.

RETOUR AU HAUT DE LA PAGE

R

Rapport hauteur/largeur

Le rapport hauteur/largeur de la zone active d'un afficheur. En général, la plupart des moniteurs sont dotés d'un rapport hauteur/largeur de 4:3 ou de 5:4. Les moniteurs ou les téléviseurs à écran large ont un rapport hauteur/largeur de 16:9 ou de 16:10.

RETOUR AU HAUT DE LA PAGE

S

Silicone amorphe (a-Si)

Matériau semi-conducteur utilisé pour réaliser la couche de transistors en film mince (TFT) de la matrice active LCD.

SmartControl

Logiciel pour PC permettant le réglage fin de l'affichage et des options. Il y a deux façons de régler les options d'affichage : soit naviguer dans le menu OSD multiniveau grâce aux boutons présents sur le moniteur ou utiliser le logiciel SmartControl de Philips afin de régler aisément les différentes options d'affichage.

Commandes SmartTouch

Les commandes SmartTouch sont des icônes à effleurement, intelligents et dotés d'une grande rapidité de réaction, qui remplacent les boutons en saillie. Réagissant au plus léger effleurement, les commandes SmartTouch mettent, par exemple, votre moniteur sous tension ou règlent de manière optimale la luminosité et la netteté de votre écran grâce à la fonction LightFrame™. Dès qu'ils sont activés, les icônes SmartTouch s'allument pour indiquer que vos commandes ont été exécutées.

sRGB

sRGB est une norme permettant un échange correct des couleurs entre différents appareils (par exemple caméra numérique, moniteur, imprimante, scanner, etc.)

À l'aide d'un espace couleurs unifié standard, la norme sRGB contribue à restituer correctement les images prises par un appareil compatible sRGB sur votre moniteur Philips validé sRGB. Les couleurs sont ainsi étalonnées et vous pouvez compter sur leur fiabilité à l'écran.

Lors de l'utilisation de sRGB il faut également que la luminosité et le contraste de votre moniteur, ainsi que le gamut couleur soient réglés sur un niveau prédéfini. Il est donc important de sélectionner le réglage sRGB dans le menu OSD du moniteur.

Pour ce faire, ouvrez le menu OSD en appuyant sur le bouton OK situé sur le côté du moniteur. Appuyez sur la touche fléchée vers le bas pour accéder à Couleurs et appuyez à nouveau sur OK. Servez-vous du bouton droit pour accéder à sRVB. Appuyez ensuite sur la touche fléchée vers le bas et appuyez à nouveau sur OK pour quitter le menu OSD.

Après cette opération, il ne faut plus modifier les réglages de luminosité ou de contraste de votre moniteur. Si vous le faites, le moniteur quitte le mode sRGB et choisit le réglage de température de couleur de 6500K.

RETOUR AU HAUT DE LA PAGE

T

Taux de contraste

Rapport de luminance entre le point blanc le plus lumineux et le point noir le plus sombre.

Taux de rafraîchissement

Taux correspondant au nombre de fois que l'image est rafraîchie ou réaffichée en une seconde. Ce chiffre est généralement exprimé en Hz (Hertz) ou cycles par seconde. Un taux de 60 Hz correspond à 60 cycles par seconde.

Teinte

Attribut principal d'une couleur, la distinguant des autres couleurs. Par exemple, une couleur peut présenter une teinte verte, jaune ou mauve. Les couleurs connues pour présenter une teinte sont appelées couleurs chromatiques. Le blanc, le noir et les gris sont dépourvus de teinte.

Température de couleur

Mesure de la couleur de la lumière rayonnée par un objet pendant son réchauffement. Cette mesure est exprimée en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin moins élevées, comme 2400° K, sont rouges, tandis que les températures plus élevées, comme 9300° K, sont bleues. La température neutre est blanche à 6504° K. Les moniteurs Philips proposent généralement des températures de 9300° K ou 6500° K et l'utilisateur peut faire son choix.

Temps de réponse

Le temps de réponse est la durée nécessaire à une cellule de cristaux liquides pour passer de l'état activé (noir) à l'état inactivé (blanc) et pour repasser ensuite à l'état activé (noir). Cette durée est mesurée en millisecondes. Plus ce temps est court et mieux c'est. En effet, un temps de réponse moins important entraîne des transitions plus rapides et de ce fait des artéfacts d'image moins visibles lors de l'affichage d'images rapides.

Généralement constitué de silicones amorphes (a-Si) et utilisé comme commutateur d'un appareil de stockage de charge situé sous chaque sous-pixel d'une matrice active LCD.

RETOUR AU HAUT DE LA PAGE

U

USB ou Universal Serial Bus

Le bus de série universel, appelé également USB, est un protocole standard permettant de

connecter PC et périphériques. En raison de sa grande vitesse et de son faible coût, l'USB est devenu la méthode la plus courante pour la connexion de périphériques à un ordinateur. Le port USB 2.0, situé directement devant les yeux de l'utilisateur, permet une connexion aisée et rapide pour les périphériques USB.

RETOUR AU HAUT DE LA PAGE

V

Vitesse de régénération verticale (Vertical refresh rate)

Exprimée en Hz, il s'agit du nombre de cadres (images complètes) inscrits sur l'écran chaque seconde.

RETOUR AU HAUT DE LA PAGE

• Installation du Programme de Gestion de Votre Moniteur LCD
- Instructions Pour le Téléchargement et l'impression Installation du
- Programme FPadjust

Téléchargement et impression

Installation du programme de gestion de votre moniteur LCD Matériel requis:

• PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP ou version plus récent
• Cherchez le pilote ".inf/.icm/.cat" sous : lcd\pc\drivers

Lisez le fichier "Readme.txt" avant l'installation.

Cette page offre la possibilité de lire le manuel en format .pdf. Les fichiers PDF peuvent être téléchargés sur votre disque dur, puis affichés et imprimés; à l'aide du logiciel Acrobat® Reader ou par le biais de votre navigateur.

Si vous n'avez pas installé Acrobat Reader d'Adobe® cliquez sur le lien pour installer l'application. Acrobat Reader d'Adobe® pour PC / Acrobat Reader d'Adobe® pour Mac.

Instructions de téléchargement:

Pour télécharger le fichier:

1. Cliquez sur l'icône ci-dessous et maintenez-le bouton de la souris enfoncé. (Les utilisateurs de Win95/98/2000/Me/XP cliquent à droite)

Téléchargez

170X6.pdf

Téléchargez

190X6.pdf

1. À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous... ', ' Enregistrer cible sous... ' ou ' Télécharger lien sur disque'.
2. Choisissez où vous souhaitez enregistrer le fichier; cliquez sur 'Enregistrer' (si vous êtes invité à choisir l'enregistrement comme 'texte' ou 'source', choisissez 'source').

Instructions pour l'impression:

Pour imprimer le manuel:

1. Avec le fichier du manuel ouvert, suivez les instructions de votre imprimante et imprimez-les pages dont vous avez besoin.

RETOUR AU HAUT DE LA PAGE

Installation du programme FPadjust

Le programme FPAdjust produit des structures d'alignement qui vous aideront à régler les paramètres du moniteur tel que LE CONTRASTE, LA LUMINOSITÉ, LA POSITION HORIZONTALE & VERTICALE, LA PHASE et LA DATE ET L'HEURE.

Matériel requis:

- PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP ou version plus récente

Pour installer le programme FPadjust:

• Cliquez sur le lienou l'icône pourinstaller le Programme FPadjustment. ou
• Cliquez sur l'icône et maintenez-le bouton de la souris enfoncé. (bouton de droite pour les utilisateurs de Win95/98/2000/Me/XP)

Téléchargez

FP_setup04.exe

• À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous...', 'Enregistrer cible sous...' ou 'Télécharger lien sur disque'.
• Choisissez où vous aimeriez enregistrer le dossier; cliquez 'Enregistrer' (si vous êtes invité à choisir l'enregistrement comme 'texte' ou 'source', choisissez 'source').
  • Fermez votre navigateur et installez le programme FPadjust.

Remarque

Lisez le fichier "FP_Readme04.txt" avant d'installer.

RETOUR AU HAUT DE LA PAGE

• Sécurité et Recherche de Causes de Pannes
  • QFP Générales
• LightFrame™ DR
  • Réglages d'écran
• Compatibilité Avec d'autres Périphériques
  • Technologie Panneau LCD
• Ergonomie, Écologie et Normes de Sécurité
  • Recherche de Causes de Pannes
  • Informations Concernant les Réglementations
  • Autres Informations Associées

QFP (Questions Fréquemment Posées)

QFP générales

Q : Au moment de l'installation de mon moniteur, que dois-je faire si l'écran affiche "Impossible d'afficher ce mode vidéo" ?

R : Mode vidéo recommandé pour les moniteurs Philips 17"/19": 1280x1024@60Hz.

1. Débranchez tous les câbles et connectez ensuite votre PC au moniteur que vous utilisiez précédemment et dont l'affichage était correct.
2. Dans le menu Démarrer de Windows, sélectionnez Paramètres/Panneau de configuration. Sélectionnez dans cette dernière fenêtre l'icône Affichage. Dans la fenêtre Propriétés pour Affichage, sélectionnez l'onglet Configuration. Ensuite, dans l'Espace du bureau, déplacez le curseur sur 1280x1024 pixels (17"/19").
3. Cliquez sur le bouton Propriétés avancées et réglez la fréquence de rafraîchissement sur 60Hz et cliquez ensuite sur OK.
4. Remettez l'ordinateur sous tension et répétez les étapes 2 et 3 pour vérifier que le PC est réglé sur 1280x1024@60Hz (17"/19").
5. Mettez l'ordinateur hors tension, débranchez l'ancien moniteur et reconnectez le moniteur LCD Philips.
6. Remettez le moniteur et ensuite votre PC sous tension.

Q : Que dois-je faire si le message suivant apparaît sur l'écran : CECI EST SURBALAYAGE 85HZ, CHANGER ENTRÈE D'AFFICHAGE SUR 1280 x 1024 @60HZ?

R : Cela signifie que l'entrée de signal de votre PC est de 85Hz – c'est-à-dire en dehors de la plage d'affichage du moniteur. Les moniteurs LCD intelligents de la nouvelle génération ont la possibilité d'annuler l'effet de surbalayage, ce qui vous donne 10 minutes pour remettre la synchronisation sur les réglages recommandés.

Voici comment :

Allez au menu Démarrer de Windows. Sélectionnez Paramètres, puis Panneau de configuration. Sélectionnez Affichage. Passez à Configuration et cliquez sur Propriétés avancées. Sous Adaptateur, changez la fréquence de rafraîchissement en 56\~75.

Vous disposez de 10 minutes pour effectuer cette opération ; si vous n'y parvenez pas dans les 10 minutes, mettez le moniteur hors tension puis à nouveau sous tension pour introduire les changements.

Q : Que signifie pour moi "fréquence de régénération" dans un moniteur LCD ?

R : Pour les moniteurs LCD, la fréquence de régénération compte bien moins. Les moniteurs LCD affichent à 60 Hz une image stable, sans scintillement. Il n'y a pas de

différence visible entre 85 Hz et 60 Hz.

Q : Que sont les fichiers .inf et .icm du disque d'installation et du CD-ROM ? Comment dois-je installer les logiciels de gestion (.inf et .icm) ?

R : Ces fichiers sont les fichiers de gestion de votre moniteur. Pour installer les logiciels de gestion, suivez les instructions figurant dans votre manuel de l'utilisateur. La première fois que vous installez votre moniteur, votre ordinateur vous demandera peut-être les logiciels de gestion du moniteur (fichiers .inf et .icm) ou encore un disque de programme de gestion. Pour insérer le disque de programme de gestion (que ce soit une disquette ou un CD-ROM), suivez les instructions incluses dans cette boîte. Les logiciels de gestion du moniteur (fichiers .inf et .icm) seront installés automatiquement.

Q: Comment régler la résolution ?

R: Votre carte vidéo/ pilote graphique et votre moniteur déterminent ensemble les résolutions disponibles. Vous pouvez sélectionner la résolution souhaitée à l'aide du Panneau de configuration Windows® et des Propriétés pour affichage.

Q : Que faire si je me perds en effectuant les réglages du moniteur ?

R : Il suffit d'appuyer sur la touche OSD et de sélectionner ensuite "Reset" (Réinitialisation) pour retrouver tous les réglages usine d'origine.

Q : En quoi consiste la fonction Auto ?

R : La touche Réglage AUTO restitue la position optimale d'écran, les réglages de phase et d'horloge, ceci en appuyant sur un bouton unique - sans avoir à naviguer à travers les menus OSD et les touches de contrôle.

Q : Mon moniteur ne re'oit pas de courant (la diode électroluminescente Alimentation ne s'allume pas) ? Que dois-je faire ?

R : Assurez-vous que le cordon d'alimentation CA est bien connecté au moniteur.

Q : Le LCD moniteur acceptera-t-il un signal entrelacé ?

R : Non. Si un signal d'entrelacement est utilisé, l'écran affiche en même temps des lignes horizontales de balayage paires et impaires, déformant par-là l'image.

Q : Pour les LCD, qu'implique la fréquence de régénération ?

R : à la différence de la technologie d'affichage CRT dans laquelle la vitesse du faisceau de l'électron balayé du haut vers le bas de l'écran détermine le scintillement, un affichage de matrice active utilise un élément actif (TFT) pour contrôler chaque pixel individuel ; la fréquence de régénération ne s'applique donc pas vraiment à la technologie LCD.

Q : L'écran LCD résistera-t-il aux éraflures ?

R : Un revêtement protecteur est appliqué sur la surface du LCD, il résiste jusqu'à un certain degré de dureté (la dureté d'un crayon 2H à peu près). De manière générale, il est recommandé de ne pas exposer la surface du panneau à des chocs excessifs ou à des éraflures. Un panneau protecteur optionnel doté d'une résistance plus importante aux éraflures est également disponible.

Q : Comment dois-je nettoyer la surface du LCD ?

R : Pour un nettoyage normal, utilisez un chiffon doux et propre. Pour un nettoyage en profondeur, veuillez utiliser de l'alcool isopropylique. N'utilisez pas d'autres solvants, tels que l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc.

RETOUR AU HAUT DE LA PAGE

LightFrame™ DR

Q : Puis-je utiliser les versions LightFrame™ 3, 2 ou 1 précédentes avec mon nouveau moniteur Philips de la série X6 ?

R : Votre moniteur est fourni avec le tout dernier logiciel LightFrame™, incompatible avec les versions logicielles précédentes.

Q : Puis-je utiliser le logiciel LightFrame™ DR avec mon moniteur LightFrame™ version 3, 2 ou 1 ?

R : Non. Les moniteurs LightFrame™ 1, 2 ou 3 fonctionnent uniquement avec les logiciels LightFrame™ 1, 2 ou 3. Il est toutefois possible d'utiliser le logiciel LightFrame™ 2 avec un moniteur LightFrame™ 1.

Q : Puis-je utiliser LightFrame™ DR avec mon moniteur LightFrame™ CRT (à écran cathodique) ?

R : Non. LightFrame™ DR est spécifiquement conçu pour les moniteurs LCD.

Q : Quelle est la différence entre LightFrame™ DR et les versions LightFrame™ précédentes (3, 2 et 1) ?

R : LightFrame™ DR est une évolution du logiciel LightFrame™ et du firmware pour les écrans LCD autorisant des applications à deux niveaux. Créé pour l'utilisateur moyen, le Niveau Un comprend une activation plein écran basée sur l'utilisation de la touche située en façade pour sélectionner l'un des modes de visualisation présélectionnés : Vidéo/TV, Internet et Photo. Les utilisateurs du Niveau Un n'ont pas besoin d'installer un logiciel LightFrame™ sur leur PC. Le Niveau Deux est par contre plus sophistiqué et nécessite l'installation d'un logiciel LightFrame™ spécial. Avec le logiciel LightFrame™ DR, il est possible d'activer la caractéristique pour un contenu spécifique et même sélectionner jusqu'à six modes d'application : Internet, Photo, Vidéo, TV, Jeux et sRVB.

Q : Puis-je actualiser mon moniteur Philips actuel avec LightFrame™ DR ?

R : LightFrame™ DR est une combinaison entre matériel Philips intégré au moniteur et logiciel. Le logiciel LightFrame™ DR fonctionne uniquement avec des moniteurs équipés de matériel LightFrame™ DR. S'il n'est pas possible de passer de LightFrame™ 1, 2 ou 3 à DR, vous pouvez par contre actualiser votre moniteur LightFrame™ 1 pour en faire un moniteur LightFrame™ 2 en installant le logiciel LightFrame™ 2.

Q : Puis-je écraser la version précédente en installant LightFrame™ DR ?

R : Quand vous installez LightFrame™ DR, l'assistant d'installation analyse votre système à la recherche d'une ancienne version installée. S'il détecte une ancienne version, il la supprimera avant de poursuivre l'installation de la nouvelle version. Il est important de rappeler que le logiciel LightFrame™ DR fonctionne uniquement avec les moniteurs équipés de matériel LightFrame™ DR.

Q : Quel est le nombre de fenêtres pouvant être simultanément enrichies avec LightFrame™ DR ?

R : Grâce à LightFrame™ DR, vous pouvez enrichir jusqu'à 8 fenêtres simultanément. Il est toutefois important de savoir que si d'autres fenêtres, barres d'outils ou menus chevauchent les fenêtres enrichies, ce nombre pourra être inférieur.

Q : Est-il possible d'enrichir deux ou plusieurs fenêtres en même temps ?

R : Oui. LightFrame™ DR peut enrichir simultanément plusieurs fenêtres photo ou vidéo sélectionnées par l'utilisateur.

Q : Combien d'images LightFrame™ DR peut-il enrichir dans Internet Explorer ?
R : LightFrame™ DR peut enrichir simultanément jusqu'à 16 images dans Internet Explorer. Les images sont sélectionnées sur une page en fonction de la taille de chacune. Pour les pages comportant plus de 16 images, LightFrame™ DR enrichit les 16 plus grandes images.
Q : Puis-je utiliser LightFrame™ DR avec sélection automatique avec Netscape ?
R : Non. La détection automatique de contenu LightFrame™ fonctionne uniquement avec Internet Explorer version 5 ou supérieure. Vous pouvez télécharger gratuitement Internet Explorer à partir du site Web de Microsoft (www.microsoft.com).
Q : Puis-je activer LightFrame™ sur la totalité de l'écran ?
R : Oui. Il suffit d'appuyer sur la touche LightFrame™ située en façade du moniteur.
Q : Comment savoir si mon moniteur est équipé de LightFrame™ DR ?
R : Le logo suivant est apposé sur le cadre frontal des moniteurs LightFrame™ DR Philips 170X6 et 190X6.

Q : Qu'est-ce que le programme FPadjust du disque d'installation et du CD-ROM ?

R : Le programme FPadjust crée des motifs d'alignement vous aidant à régler, en vue d'une performance optimale, les paramètres du moniteur, tels que le contraste, la luminosité, la position horizontale, la position verticale, la phase et l'horloge.

Q : Lorsque j'installe mon moniteur, comment puis-je en obtenir la meilleure performance ?

R :

1. Pour un résultat optimal, assurez-vous que les réglages d'affichage sont les suivants : 1280x1024 à 60Hz pour les modèles de 17"/19". Remarque : Pour vérifier les réglages d'affichage en cours, il suffit d'appuyer sur la touche OSD OK. Le mode de l'affichage actuel est illustré en première page de l'OSD dans l'information sur le produit.
2. Pour installer le programme Flat Panel Adjust (réglage de l'écran plat) présent sur le CD-ROM d'installation, affichez le contenu du CD-ROM et cliquez deux fois sur l'icône FP_setup04.exe. Cette opération installera automatiquement le programme et placera un raccourci sur votre bureau.
3. Exécutez Fpadjust en cliquant deux fois sur le raccourci. Suivez les instructions étape par étape afin d'optimiser la performance de l'image avec le contrôleur vidéo de votre système.

Q : En termes de radiation, quelle est la différence entre les LCD et les CRT ?

R : Les LCD n'utilisant pas de canon à électrons, ils n'engendrent pas le même volume de radiations à la surface de l'écran.

RETOUR AU HAUT DE LA PAGE

Compatibilité avec d'autres périphériques

Q : Puis-je connecter mon moniteur LCD à n'importe quel ordinateur, poste de travail ou Mac ?

R : Oui, tous les moniteurs LCD de Philips sont totalement compatibles avec les ordinateurs, Mac et postes de travail standard. Vous aurez peut-être besoin d'un adaptateur de câble pour connecter le moniteur à votre Mac. Veuillez contacter votre fournisseur/ revendeur pour de plus amples détails.

Q: Les moniteurs LCD Philips sont-ils Plug-and-Play ?

R: Oui, les moniteurs sont prêts à l'emploi (Plug-and-Play) et compatibles avec Windows® 95, 98, 2000 et XP.

RETOUR AU HAUT DE LA PAGE

Technologie panneau LCD

Q : En quoi consiste un affichage à cristaux liquides ?

R : Un LCD (Affichage à cristaux liquides) est un périphérique optique couramment utilisé pour afficher des caractères ASCII et des images sur des éléments numériques tels que des montres, des calculettes, des consoles portables de jeux, etc. LCD est la technologie utilisée pour les affichages dans les ordinateurs portables et les autres ordinateurs de petite taille. De même que les technologies de diode électroluminescente et gaz-plasma, LCD permet aux affichages d'être bien plus minces que la technologie de tube à rayons cathodiques (CRT). LCD consomme bien moins d'électricité que les affichages DEL et à gaz car ils fonctionnent sur le principe du blocage de la lumière plutôt que de l'émettre.

Q : Comment les LCD sont-ils fabriqués ?

R : Les LCD sont créés à partir de deux plaques de verre séparées l'une de l'autre par quelques microns. Les plaques sont remplies de cristaux liquides, puis scellées ensemble. La plaque du dessus est colorée d'un motif RGB afin de faire filtrer la couleur. Les polariseurs sont collés aux deux plaques. Cette combinaison est parfois appelée "verre" ou "cellule". La cellule LCD est assemblée en un "module" en ajoutant la lunette arrière, les composants électroniques des programmes de gestion et le cadre.

Q : Qu'entend-on par polarisation ?

R : La polarisation consiste en fait à diriger un rayon de lumière dans une direction. La lumière est une onde électromagnétique. Des champs électriques et magnétiques oscillent dans une direction perpendiculaire à la diffusion du faisceau de lumière. La direction de ces champs s'appelle "direction de polarisation". Une lumière normale ou non polarisée a des champs dans plusieurs directions ; une lumière polarisée a un champ dans une direction seulement.

Q : Que sont des polariseurs ?

R : Un polariseur est une feuille de plastique spécial transmettant la lumière avec une polarisation donnée et absorbant toute la lumière avec des directions de polarisation différentes.

Q : Qu'est-ce qui différencie des LCD à matrice passive des LCD à matrice active ?

R : Un LCD est constitué soit d'une grille d'affichage de matrice active, soit d'une matrice passive. Une matrice active a un transistor situé à chaque intersection de pixel, nécessitant moins de courant pour contrôler la luminescence d'un pixel. C'est pourquoi le courant d'un affichage de matrice active peut être éteint et allumé plus fréquemment, améliorant par-là le

temps de régénération de l'écran (votre pointeur de souris semblera se déplacer de manière plus fluide sur l'écran par exemple). La matrice LCD passive a une grille de conducteurs dotée de pixels situés à chaque intersection de la grille.

Q : Comment fonctionne un panneau LCD TFT ?

R : Sur chaque colonne et rangée du panneau LCD TFT, une commande de source de données et une commande de grille sont fixées respectivement. Le canal TFT de chaque cellule est connecté à l'électrode. L'arrangement moléculaire des éléments de cristaux liquides diffère selon qu'il est imprimé avec une tension ou pas. Il varie la direction de la lumière polarisée et le volume de lumière en la faisant passer par différentes gammes d'éléments de cristaux liquides. Lorsque deux filtres polarisés sont arrangés verticalement sur un pole de lumière polarisé, la lumière qui passe à travers le panneau polarisé supérieur est tournée de 90 degrés ainsi que la structure en spirale des molécules de cristaux liquides, et passe à travers le filtre polarisé qui se trouve en bas. Imprimées avec une tension, les molécules de cristaux liquides sont arrangées verticalement à partir de la structure en spirale initiale et la direction de la lumière n'est pas tournée de 90 degrés. Dans ce cas, la lumière passant à travers le panneau polarisé supérieur risque de ne pas passer à travers le panneau polarisé se trouvant en bas.

Q : Quels sont les avantages du LCD TFT par rapport au CRT ?

R : Dans un moniteur CRT, un canon tire des électrons et une lumière générale en faisant se heurter des électrons polarisés sur du verre fluorescent. Les moniteurs CRT fonctionnent donc en fait avec un signal RGB analogique. Un moniteur LCD TFT est un périphérique affichant une image d'entrée en exploitant un panneau de cristaux liquides. Le TFT a une structure fondamentalement différente d'un CRT : chaque cellule a une structure de matrice active et des éléments actifs indépendants. Un LCD TFT a deux panneaux en verre et l'espace existant entre les deux panneaux est rempli de cristaux liquides. Lorsque chaque cellule est connectée avec des électrodes et imprimée avec une tension, la structure moléculaire des cristaux liquides s'en trouve altérée et contrôle le volume d'arrivée de lumière pour afficher les images. Un LCD TFT présente beaucoup d'avantages sur un CRT ; il peut en effet être très mince et il n'a pas de problèmes de scintillement étant donné qu'il n'utilise pas de méthode de balayage.

Q : Pourquoi la fréquence verticale de 60 Hz est-elle optimale pour un moniteur LCD ?

R : à la différence d'un moniteur CRT, un panneau LCD TFT a une résolution qui est fixe. Un moniteur XGA par exemple a 1024x3 (R, G, B) x 768 pixels et une résolution plus élevée n'est pas forcément disponible sans un traitement logiciel complémentaire. Le panneau est con'u pour optimiser un affichage pour une horloge à points de 65 MHz, l'un des standards des affichages XGA. La fréquence verticale/horizontale pour cette horloge à points étant de 60Hz/48kHz, la fréquence optimale pour ce moniteur est de 60 Hz.

Q : Quelle sorte de technologie grand angle est disponible ? Comment marche-t-elle ?

R : Le panneau LCD TFT est un élément qui contrôle/affiche l'arrivée d'une lunette arrière à l'aide de la réfraction double de cristaux liquides. En utilisant la propriété voulant que la projection d'arrivée de lumière réfracte vers l'axe principal de l'élément liquide, elle contrôle la direction de l'arrivée de lumière et l'affiche. Le taux de réfraction d'arrivée de lumière sur des cristaux liquides variant avec l'angle d'arrivée de la lumière, l'angle de visualisation d'un TFT est bien plus étroit que celui d'un CRT. En général, l'angle de visualisation fait référence au point où le quotient de contraste est de 10. De nombreux moyens d'élargir l'angle de visualisation sont actuellement en cours de développement, l'approche la plus utilisée est une pellicule de visualisation grand angle, élargissant l'angle de visualisation en variant le quotient de réfraction. IPS (In Plane Switching) ou MVA (Multi Vertical Aligned) sont également utilisés pour un angle de visualisation plus large. Le Philips 181AS utilise une technologie IPS avancée.

Q : Pourquoi n'y a-t-il pas de scintillement sur un moniteur LCD ?

R : D'un point de vue technologique, les LCD scintillent, mais la raison de ce phénomène est différente de celle d'un moniteur CRT - et n'a pas d'impact sur l'aisance de visualisation. Sur un moniteur LCD, le scintillement a en général à voir avec une luminescence ne pouvant pas être décelée causée par la différence existant entre une tension positive et une tension négative. D'un autre côté, les scintillements CRT pouvant irriter l'oeil surviennent lorsque l'action allumer/éteindre de l'objet fluorescent devient visible. La vitesse de réaction des cristaux liquides sur un panneau LCD étant bien plus lente, cette forme ennuyeuse de scintillements n'existe pas sur un affichage LCD.

Q : Pour quelle raison un moniteur LCD est-il pratiquement dépourvu d'interférence électromagnétique ?

R : à la différence d'un CRT, un moniteur LCD n'a pas de pièces clefs générant une interférence électromagnétique, des champs magnétiques en particulier. De plus, l'affichage LCD utilisant relativement peu de courant, son bloc d'alimentation est extrêmement silencieux.

RETOUR AU HAUT DE LA PAGE

Ergonomie, écologie et normes de sécurité

Q : Qu'est-ce que la marque CE ?

R : Le marquage CE (Conformité européenne) doit être affiché sur le produit réglementé placé pour la vente sur le marché européen. Cette marque "CE" signifie que le produit est conforme à une directive européenne applicable. Une directive européenne est une "loi" européenne relative à l'hygiène, la sécurité, l'environnement et la protection des consommateurs, tout à fait comme l'U.S National Electrical Code et les normes UL.

De plus amples informations sont fournies dans le chapitre Informations concernant les réglementations.

RETOUR AU HAUT DE LA PAGE

Recherche des Causes de Pannes

Cette page présente des problèmes qui peuvent être corrigés par l'utilisateur. Si le problème existe encore après avoir appliqué ces solutions, contactez votre revendeur Philips le plus proche.

Problèmes courants

Vous avez ce problème Consultez ces différents points

Pas d'image

(La diode électroluminescente d'alimentation électrique n'est pas allumée)

• Assurez-vous que le câble d'alimentation est branché dans la prise et à l'arrière de l'écran.
• Le bouton d'alimentation électrique à l'avant de l'écran devrait tout d'abord être en position éTEINT (OFF), puis être enfoncé en position ALLUMé (ON).

Pas d'image

(La diode électroluminescente d'alimentation électrique est de couleur ambre ou jaune)

• Assurez-vous que l'ordinateur est allumé.

- Assurez-vous que le câble de signaux est correctement connecté à votre ordinateur.

- Assurez-vous que les broches du câble de l'écran ne sont pas tordues.

- Le dispositif d'économie d'énergie est peut-être activé

L'écran affiche

MISE EN GARDE PAS D'ENTRÉE VIDÉO

- Assurez-vous que le câble de l'écran est correctement connecté à votre ordinateur. (Consultez aussi le Guide rapide de démarrage).

- Assurez-vous que les broches du câble de l'écran ne sont pas tordues.

• Assurez-vous l'ordinateur est allumé.

L'écran affiche

MISE EN GARDE CECI EST LE SURBALAYAGE 85HZ, CHANGER ENTRÉE D'AFFICHAGE SUR 1280X1024@60HZ

- Assurez-vous que la synchronisation verticale du signal d'entrée est comprise entre 56 \~ 75 Hz

- Modifiez le taux de rafraîchissement à 56\~75Hz dans les 10 minutes

- Redémarrez le moniteur pour continuer un paramétrage incomplet si vous n'arrivez pas à modifier le taux de rafraîchissement dans les 10 minutes.

Le bouton AUTO ne fonctionne pas correctement	La fonction Auto est conçue pour l'utilisation sur les PC standard compatibles IBM fonctionnant avec Windows® de Microsoft ou sur des Macintosh.Il peut ne pas fonctionner correctement si l'on utilise des PC ou cartes vidéo non - standard.Le réglage AUTO(matique) n'est pas possible lorsque l'entrée numérique est utilisée pour l'affichage.
Problèmes d'image
La position d'affichage est incorrecte	Appuyez sur le bouton Auto.Ajustez la position d'image à lçaide de Position Horizontale et/ou Position Verticale dans COMMANDES PRINCIPALES OSD.
L'image vibre sur l'écran	Vérifiez que le câble du signal est correctement connecté à la carte graphique ou au PC.
Un vacillement vertical apparaît	Appuyez sur le bouton Auto.Eliminer les barres verticales en utilisant Phase/Horloge de Plus de Réglages dans les Contrôles principaux de l'OSD.
Un vacillement horizontal apparaît	Appuyez sur le bouton Auto.Eliminer les barres verticales en utilisant Phase/Horloge de Plus de Réglages dans les Contrôles principaux de l'OSD.
L'écran est trop clair ou trop sombre	Ajustez le contraste et la luminosité dans COMMANDES PRINCIPALES OSD. (Le panneau lumineux de l'écran LCD a une durée de vie fixe. Quand l'écran devient sombre ou commence à vibrer, veuillez contacter votre revendeur).
Une image rémanente apparaît	Si une image reste sur l'écran pendant une période de temps prolongée, elle peut s'imprimer sur l'écran et laisser une image rémanente. Elle disparaît habituellement après quelques heures.
Une image rémanente reste après que l'alimentation ait été coupée	C'est une caractéristique des cristaux liquides qui n'est pas causé par un fonctionnement défectueux ou une détérioration de ceux-ci. L'image rémanente disparaîtra après un certain temps.
Il reste des points verts, rouges, bleus, sombres et blancs	Ces points sont des caractéristiques normales des cristaux liquides utilisés dans la technologie d'aujourd'hui.
LightFrameTM ne fonctionne pas	Appuyez sur la touche AUTORéactivez le logiciel LightFrameTM
Pour toute assistance supplémentaire, consultez la liste des Centres d'information à la clientèle ou contacter votre distributeur Philips local.RETOUR AU HAUT DE LA PAGE

Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de class B, aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
- Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

• Sécurité et Recherche des Causes de Pannes
• Questions Fréquemment posées
  • Recherches des causes de Pannes
  • Informations Concernant la Réglementation
  • Informations Pour les Utilisateurs Aux États-Unis.
• Informations Pour les Utilisateurs en- dehors des États-Unis

Renseignements Supplémentaires

Renseignements pour utilisateurs aux états-Unis

Pour les appareils fonctionnant sur 115 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à la terre, de 15 A, 125 V.

Pour les appareils fonctionnant sur 230 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à la terre, de 15 A, 250 V.

Renseignements pour utilisateurs en-dehors des Etats-Unis

Pour les appareils fonctionnant sur 230 V :

Utilisez un type cordon conducteur d'un minimum de 18 AWG avec prise de terre, de valeur 15 A, 250 V. Le cordon devrait être conforme aux normes de sécurité appropriées pour le pays dans lequel le matériel sera installé et / ou être marqué HAR.

RETOUR AU HAUT DE LA PAGE

• Caractéristiques du Produit
• Spécifications Techniques
• Modes de Résolution & Préréglages
• Économie d'énergie Automatique
• Spécifications Physiques
• Attribution des Broches
  • Visualisation du Produit
  • Garantie Perfect Panel

Règle d'action de Philips concernant les défauts de pixels

Règle d'action concernant les défauts de pixels des écrans plats de Philips

Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes de contrôle de la qualité les plus stricts. Néanmoins, des défauts de pixels ou de sous-pixels des panneaux TFT LCD utilisés dans les écrans plats sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront sans défaut de pixel, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux de défauts acceptables pour chacun des ces types. Pour bénéficier de la réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT LCD doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur XGA de 38 cm (15 pouces) ne peuvent être défectueux. En outre, parce que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés pour ceux-là. Cette garantie est valable dans le monde entier.

Pixels et sous-pixels

Un pixel, ou élément d'image, est composé de trois sous-pixels dans les couleurs primaires rouge, vert et bleu. Beaucoup de pixels forment ensemble une image. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous sombres, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et sombres apparaissent comme les pixels individuels d'autres couleurs.

subpixel R G B subpixel subpixel R G B pixel

Types de défauts de pixels

Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.

Défauts de points brillants Les points défectueux brillants sont des pixels ou sous-pixels toujours blancs ou allumés. Un pixel brillant est donc un sous-pixel qui ressort du fond sombre de l'écran. Voici les types de pixels brillants défectueux :

G R B

P F C

W

Un sous-pixel rouge, vert ou bleu allumé

Deux sous-pixels allumés adjacents :

• Rouge + Bleu = Violet
• Rouge + Vert = Jaune
• Vert + Bleu = Cyan (Bleu pâle)

Trois sous-pixels adjacents allumés (un pixel blanc)

Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels environnants.

Défauts de points sombres Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou éteints. Un pixel sombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de pixels sombres défectueux :

Simple black vertical bar inside a rounded rectangle (no text or symbols)

Un sous-pixel sombre

Deux ou trois sous-pixels sombres adjacents

Proximité de défauts de pixels

Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la proximité des défauts de pixels.

Perfect Panel

Perfect Panel™ -- Écran sans pixels défectueux conforme à la norme ISO 13406-2 Classe I.

DEFAULTS DES POINTS LUMINEUX

NIVEAU ACCEPTABLE

MODELE	170X6 190X6
1 sous-pixel éclairé 0 0
2 sous-pixels contigus éclairés 0 0
3 sous-pixels contigus éclairés (un pixel blanc)	0	0
Distance entre deux points lumineux défectueux*	0	0
Total des points lumineux défectueux, tous types confondus	0	0

POINTS NOIRS DEFECTUEUX NIVEAU ACCEPTABLE
MODELE	170X6 190X6
1 sous-pixel noir 0 0
2 sous-pixels noirs adjacents 0 0
3 sous-pixels noirs adjacents 0 0
Distance entre deux points noirs défectueux*	0	0
Nombre total de points défectueux de tous types	0	0

POINTS DEFECTUEUX TOTAUX NIVEAU ACCEPTABLE
MODELE	170X6 190X6
Nombre total de points lumineux ou noirs défectueux de tous types	0	0

Remarque:

* 1 ou 2 sous-pixels adjacents = 1 point défectueux

Tous les moniteurs Philips sont conformes à la norme ISO13406-2.

RETOUR AU HAUT DE LA PAGE

• Caractéristiques du Produit
• Règle d'action Concernant les Défauts de Pixels

Garantie Perfect Panel

Avec la garantie Perfect Panel™ de Philips, vous êtes sûr que votre nouveau moniteur Philips ne présente pas de pixels défectueux * brillants ou sombres. C'est notre manière de vous assurer que nous livrons des produits de qualité inégalée. Avec sa garantie Perfect Panel™, Philips s'engage, par le biais de son réseau de service garantie de premier plan, à réparer ou à remplacer tout moniteur présentant même un seul pixel défectueux * brillant ou sombre. La couverture de la garantie Perfect Panel™ de Philips dure un an à dater du jour de l'achat du moniteur.

* Pixels défectueux conformément à la définition de la norme ISO 13406-2 Classe I

Remarque: Les centres de service Philips dans le monde ont le droit de vous retourner tout moniteur rendu à des fins de réparation ou d'échange si celui-ci ne présente pas de défauts selon la politique de garantie Perfect Panel de Philips.

RETOUR AU HAUT DE LA PAGE

Connexion à Votre PC

• Description Frontale du Produit
- Jeu d'accessoires
• Connexion à Votre PC
• Pour Commencer
• Optimisation de la Performance

Jeu d'accessoires

Déballez toutes les pièces.

Câble d'alimentation Câble de signal VGA Progiciel E-DFU

Câble d'entrée audio (Couleur tilleul)

Câble de USB Adaptateur Macintosh (optionnel)

RETOUR AU HAUT DE LA PAGE

Connexion à votre PC

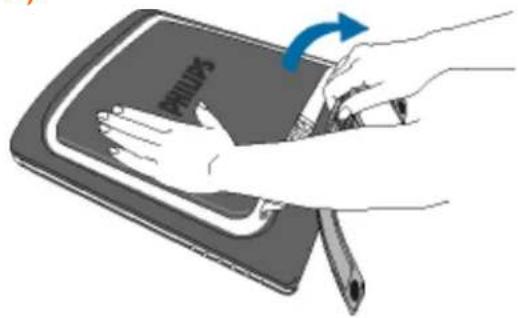

1) PHILIPS

2)

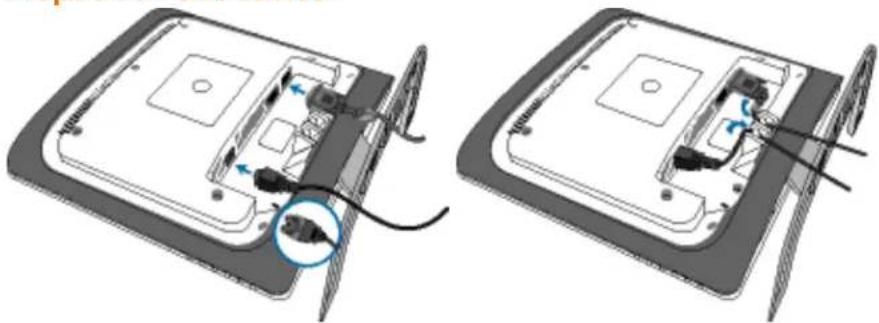

Disposition des câbles

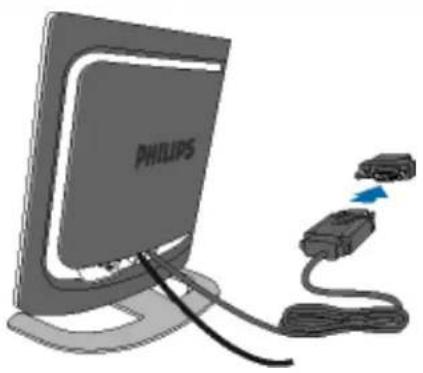

Si vous utilisez un ordinateur Apple Machintosh™, vous devez connecter

l'adaptateur spécial Mac à l'une des extrémités du câble de signal du moniteur.

(1) Eteignez votre ordinateur et débranchez son câble d'alimentation
(2) Connectez le câble de signal du moniteur au connecteur vidéo situé à l'arrière de votre ordinateur
(3) Branchez le cordon d'alimentation de votre ordinateur et de votre moniteur dans une prise d'alimentation proche.
(4) Fiche USB
(a) Connectez le port USB en amont sur le moniteur et le port USB sur le PC avec un câble USB
(b) Le port USB en aval est à présent prêt pour le branchement de n'importe quel périphérique USB
(5) Allumez votre ordinateur et votre moniteur. Si le moniteur affiche une image, l'installation est terminée.

Remarque : La fiche USB est une connexion de passage qui peut recevoir USB 1.1 ou USB 2.0 en fonction des spécifications de votre PC.

RETOUR AU HAUT DE LA PAGE

Votre moniteur LCD:

• Description Frontale du Produit
• Connexion à Votre PC
• Pour Commencer
• Optimisation de la Performance

Pour commencer

Pour commencer

Utilisation du fichier information (.inf) pour Windows® 95/98/2000/Me/XP ou supérieur

Les moniteurs Philips intègrent la caractéristique VESA DDC2B pour satisfaire aux prérequis Plug&Play de Windows® 95/98/2000/Me/XP. Dans le but d'activer votre moniteur Philips dans la boîte de dialogue "Moniteur" de Windows® 95/98/2000/Me/XP ainsi que les applications Plug & Play, vous devez installer ce fichier d'information (.inf). La procédure d'installation basée sur Windows® '95 OEM Release 2 , 98 , Me, XP et 2000 est spécifiée comme suit,

Pour Windows® 95

1. Démarrer Windows® '95
2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquez 'Control Panel'.
3. Double-cliquer sur l'icône 'Display'.
4. Choisir l'onglet 'Settings' puis cliquer sur 'Advanced...'.
5. Choisir le bouton 'Monitor', pointer sur 'Change...' puis cliquer 'Have Disk...'.
6. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
7. Cliquer sur le bouton 'OK' puis choisir votre modèle de moniteur et cliquer 'OK'.
8. Cliquer sur le bouton 'Close'.

Pour Windows® 98

1. Démarrer Windows® 98
2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.
3. Double-cliquer sur l'icône 'Display'.
4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.
5. Choisir le bouton 'Monitor', choisir 'Change...' puis cliquer 'Next'.
6. Choisir "Display a list of all the drivers in a specific location, so you can select the driver you want." puis cliquer sur 'Next' et ensuite cliquer 'Have Disk...'.
7. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
8. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer de nouveau sur le bouton 'Next'.
9. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour Windows® Me

1. Démarrer Windows® Me

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.

6. Choisir "Specify the location of the driver(Advanced)" et cliquer sur le bouton 'Next'.

7. Choisir "Display a list of all the drivers in a specific location, so you can select the driver you want." Puis cliquer 'Next' et puis cliquer 'Have Disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.

9. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le bouton 'Next', puis cliquer encore sur le bouton 'Next'.

10. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour Windows® 2000

1. Démarrer Windows® 2000

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir 'Monitor'

- Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement configuré. Merci de stopper l'installation.

- Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les étapes ci-après.

1. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

2. Choisir "Display a list of the known drivers for this device so that I can choose a specific driver" puis cliquer 'Next' et puis cliquer sur 'Have disk...'.

3. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM).

4. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.

5. Choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le bouton 'Next'.

6. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

Pour Windows® XP

1. Lancez Windows® XP

2. Cliquez sur 'Démarrer' puis sur 'Panneau de configuration'.

3. Pointez et cliquez sur la catégorie 'Imprimantes et autre matériel'

4. Cliquez sur l'option 'Affichage'.

5. Choisissez l'onglet 'Paramètres' puis cliquez sur 'Propriétés avancées'.

6. Choisissez l'onglet 'Moniteur'

- Si le bouton 'Propriétés' est inactif, cela signifie que votre moniteur est configuré de la façon appropriée. Veuillez arrêter l'installation.

- Si le bouton 'Propriétés' est actif, cliquez sur ce bouton.

Veuillez par conséquent suivre la procédure ci-après.

1. Cliquez sur l'onglet 'Pilote' puis cliquez sur le bouton 'Mise à jour pilote...'.
2. Choisissez le bouton 'Install from a list or specific location [advanced]' (=Installer à partir d'une liste ou d'un emplacement spécifique [avancé]) puis cliquez sur 'Suivant'.
3. Choisissez le bouton 'Don't Search. I will choose the driver to install' (=Ne cherchez pas. Je vais sélectionner le pilote à installer). Cliquez ensuite sur 'Suivant'.
4. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite l'unité de disques F appropriée : (lecteur de CD-ROM).
5. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.
6. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'.
7. Si vous voyez apparaître le message 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (=n'a pas subi le test Windows® Logo pour vérifier sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer de toute façon).
8. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.
9. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour Affichage.

Si votre version de Windows® 95/98/2000/Me/XP est différente ou si vous avez besoin d'informations plus détaillées, merci de vous référer au Manuel Utilisateur de Windows® 95/98/2000/Me/XP.

RETOUR AU HAUT DE LA PAGE

Votre garantie Philips F1rst Choice

Nous vous remerçions d'avoir acquis ce moniteur Philips.

Tous les moniteurs Philips ont été conçus et fabriqués conformément à des normes élevées et ils offrent des performances de grande qualité conjuguées à une facilité d'installation et d'utilisation. Si vous rencontrez des difficultés lors de l'installation ou de l'utilisation de ce produit, veuillez prendre contact directement avec le service d'assistance de Philips pour bénéficier de votre garantie Philips F1rst Choice. Cette garantie de service de trois ans vous donne droit à un moniteur en échange sur site, si votre moniteur s'avère être défectueux. Philips se fixe pour objectif un échange sous 48 heures à la réception de votre appel.

Ce qui est couvert par la garantie

La garantie Philips F1rst Choice s'applique dans les pays suivants : Andorre, Autriche, Belgique, Chypre, Danemark, France, Allemagne, Grèce, Finlande, Irlande, Italie, Liechtenstein, Luxembourg, Monaco, Pays-Bas, Norvège, Portugal, Suède, Suisse, Espagne et Royaume-Uni et uniquement pour des moniteurs conçus, fabriqués, approuvés et/ou autorisés à l'origine pour une utilisation dans ces pays.

La couverture de la garantie prend effet à partir du jour d'achat de votre moniteur. Pendant les trois années suivantes, votre moniteur sera échangé contre un moniteur au moins équivalent en cas de défauts, à condition que ces derniers soient couverts par la garantie.

Le moniteur d'échange reste à vous et Philips garde le moniteur défectueux /original. Pour le moniteur d'échange la période de garantie reste égale à celle de votre moniteur original, soit 36 mois à partir de la date d'achat de votre moniteur original.

Ce qui n'est pas couvert par la garantie

La garantie Philips F1rst Choice s'applique à condition que le produit soit utilisé correctement dans l'usage prévu, conformément à ses instructions de fonctionnement, et sur présentation de la facture d'origine ou du ticket de caisse mentionnant la date d'achat, le nom du revendeur, le numéro du modèle et de production du produit.

La garantie Philips F1rst Choice peut ne pas s'appliquer si :

• Les documents ont été modifiés de quelque façon ou rendus illisibles ;
• Le numéro de modèle ou de production figurant sur le produit a été modifié, effacé, enlevé ou rendu illisible ;

• Des réparations ou des modifications du produit et des changements ont été effectués par des organismes de service après-vente ou des personnes non autorisées ;

• En cas d'un endommagement provoqué par accidents incluant mais ne se limitant pas à la foudre, l'eau ou le feu, l'usage impropre ou le manque de soin ;

• En cas de problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d'antenne extérieurs à l'appareil ;
• En cas de défauts provoqués par un mauvais traitement ou un usage impropre du moniteur ;
• Le produit exige une modification ou une adaptation afin d'être rendu conforme aux normes techniques locales ou nationales, s'appliquant dans des pays pour lesquels le produit n'a pas été originellement conçu, fabriqué, approuvé et/ou autorisé. Vérifiez par conséquent toujours si un produit peut être utilisé dans un pays spécifique.
• Les produits qui n'ont pas été originellement conçus, fabriqués, approuvés et/ou autorisés pour une utilisation dans les pays où s'applique la garantie Philips F1rst Choice, ne sont pas concernés par la garantie Philips F1rst Choice. Dans ces cas, les conditions générales de garantie de Philips sont valables.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d'éviter tout dérangement inutile, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire avant de contacter le service d'assistance de Philips.

Pour nous permettre de résoudre votre problème rapidement, veuillez préparer les détails suivants avant de faire appel au service d'assistance de Philips :

• Numéro de type Philips
• Numéro de série Philips
• Date d'achat (une copie du bon d'achat peut vous être réclamée)
• Processeur environnement PC :
  o 286/386/486/Pentium Pro/mémoire interne
  o Système d'exploitation (Windows, DOS, OS/2, MAC)
• Fax/Modem/Internet
  • Autres cartes installées

Si nous disposons des informations ci-après, nous pourrons également accélérer la procédure :

• Votre preuve d'achat mentionnant : la date d'acquisition, le nom du revendeur, le modèle et le numéro de série du produit.
• L'adresse complète où se trouve le moniteur défectueux ainsi que l'adresse de livraison du modèle fourni en échange.

Les services d'assistance clients de Philips sont présents partout dans le monde. Cliquez ici pour avoir accès à F1rst Choice Contact Information.

Ou contactez-nous au moyen du site Web : http://www.philips.com/support

Votre garantie pour l'Europe

Cher client,

Nous vous remercions d'avoir acheté ce produit Philips qui a été conçu et fabriqué selon les normes de qualité les plus sévères. Si toutefois ce produit devait s'avérer défectueux, Philips prend à sa charge les frais de main-d'œuvre et de pièces de rechange pendant une période de 36 mois à partir de la date d'achat.

Qu'est-ce qui est couvert ?

La garantie Philips pour l'Europe est d'application dans les pays suivants : République tchèque, Hongrie, Slovaquie, Slovénie, Pologne, ainsi que pour la Russie et la Turquie et uniquement pour les moniteurs originairement conçus, fabriqués, homologués et/ou autorisés pour une utilisation dans ces pays.

La garantie prend effet à partir du jour de l'achat de votre moniteur. Pendant les 3 années qui suivent, votre moniteur sera réparé en cas de défauts, à conditions que ces derniers soient couverts par la garantie.

Qu'est-ce qui est exclu ?

La garantie Philips s'applique à condition que le produit soit manipulé correctement pour son usage prévu, conformément au mode d'emploi et sur présentation de la facture ou du ticket de caisse d'origine mentionnant la date d'achat, le nom du revendeur, ainsi que le numéro du modèle et de production de l'appareil.

Il se pourrait que la garantie Philips ne s'applique pas si:

• les documents ont été modifiés d'une façon quelconque ou rendus illisibles ;
• le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ;
• des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisés ;
• des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence.
• Il y a des problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d'antenne étrangers à l'appareil ;
• Des défauts ont été provoqués par un mauvais traitement ou un usage impropre du moniteur ;
• Le produit exige une modification ou une adaptation afin d'être conforme aux normes techniques locales ou nationales pour des pays pour lesquels le produit n'a pas été originellement conçu, fabriqué, homologué et/ou autorisé. Par conséquent, veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité.

Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de la présente garantie si des modifications deviennent nécessaires pour qu'il soit conforme à des normes techniques locales ou nationales d'application dans des pays pour lesquels le produit n'a pas été conçu et/ou fabriqué à l'origine. Par conséquent, veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d'éviter tout désagrément, nous vous conseillons de lire attentivement le mode d'emploi avant de contacter nos revendeurs ou le Centre d'information à la clientèle.

Si votre produit Philips ne fonctionne pas correctement ou s'il est défectueux, veuillez contacter votre revendeur Philips ou directement le Service Philips d'assistance à la clientèle ou le Centre d'information à la clientèle.

Web suivant : http://www.philips.com/support

Votre garantie internationale

Nous vous remercions d'avoir acheté ce produit Philips qui a été conçu et fabriqué selon les plus hauts standards de qualité.

Si jamais ce produit s'avère défectueux, Philips garantit la main-d'œuvre et les pièces de rechange à ses frais quel que soit le pays où il est réparé pendant une période de douze mois à partir de la date d'achat. La garantie internationale de Philips s'ajoute aux obligations de garantie nationale, existant envers vous, des revendeurs et de Philips dans le pays de l'achat et n'affecte en rien vos droits prévus par la loi en tant que client.

La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son usage prévu et conformément aux instructions d'utilisation, et sur présentation de la facture originale ou du ticket de caisse original, indiquant la date de l'achat, le nom du revendeur ainsi que le modèle et le numéro de production du produit.

La garantie Philips risque de ne pas s'appliquer si :

• les documents ont été modifiés d'une façon quelconque ou rendus illisibles ;
• le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ;
• des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisés ;
• des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence.

Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de cette garantie, si des modifications deviennent nécessaires pour qu'il soit conforme à des standards techniques locaux ou nationaux qui s'appliquent dans des pays pour lesquels le produit n'a pas été conçu ou fabriqué à l'origine. En conséquence, veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité.

Si votre produit Philips ne fonctionne pas correctement ou s'il est défectueux, veuillez contacter votre revendeur Philips. Dans le cas où vous auriez besoin d'aide alors que vous êtes dans un autre pays, le service Philips d'assistance à la clientèle vous donnera l'adresse d'un revendeur dans ce pays. Vous trouverez les numéros de téléphone et de télécopieur dans la section appropriée de cette brochure.

Pour éviter toute complication inutile, nous vous conseillons de lire attentivement la notice d'utilisation avant de contacter votre revendeur. Si vous avez des questions auxquelles votre revendeur ne peut répondre ou tout autre problème concernant le produit, veuillez contacter le Centre d'information à la clientèle Philips ou consulter le site

Web suivant : http://www.philips.com

Votre garantie internationale

Garantie Philips F1rst Choice(Canada/États-Unis)

Merci d'avoir acheté un moniteur Philips.

Tous les moniteurs Philips sont conçus et réalisés pour fournir des performances de haute qualité, pour être faciles à utiliser et faciles à installer. Si vous rencontrez quelque difficulté que ce soit pour installer ou utiliser votre moniteur, merci de contacter directement Philips pour bénéficier de votre garantie Philips F1rst Choice. Cette garantie de 3 ans vous donne le droit à un échange sur site dans les 16 heures ouvrés après votre appel pendant la première année d'achat. En cas de problème avec votre moniteur dans la deuxième ou troisième année suivant l'achat, nous nous engangeons à le réparer dès que vous l'aurez envoyé à vos frais au service après-vente. Le moniteur sera réparé et vous sera retourné gratuitement dans les cinq jours ouvrables.

GARANTIE LIMITÉE (Écran d'ordinateur)

Cliquez ici pour accéder à la carte d'enregistrement de la garantie (Warranty Registration Card).

Main-d'œuvre gratuite pendant trois ans / Service gratuit sur les pièces de rechange pendant trois ans / Échange la première année*

*Le produit sera échangé contre un nouveau ou remis en état selon les spécifications du produit original dans les deux jours, pendant la première année. Ce produit doit être expédié à vos frais pour la réparation pendant la deuxième et la troisième année.

QUI EST COUVERT?

Vous devez avoir la preuve de votre achat pour bénéficier du service de garantie. Une facture ou tout autre document indiquant que vous avez acheté le produit sont considérés comme étant une preuve d'achat. Joignez-la à ce manuel d'utilisation et gardez-les à portée de main.

QU'EST-CE QUI EST COUVERT?

La garantie commence le jour de l'achat de votre produit. Pendant les trois années qui suivent votre achat, toutes les pièces seront réparées ou remplacées, sans frais de main-d'œuvre. Après les trois années qui suivent l'achat, vous payez le remplacement ou la réparation des pièces et les frais de main-d'œuvre.

Toutes les pièces, y compris celles qui ont été réparées ou remplacées, ne sont couvertes que pendant la période de garantie originale. A l'expiration de la garantie du produit original, la garantie portant sur tous les produits ou pièces remplacés ou réparés expire également.

QU'EST-CE QUI EST EXCLU?

Votre garantie ne couvre pas :

• le coût de la main-d'œuvre pour l'installation ou la configuration du produit, le réglage des commandes du produit, l'installation ou la réparation des systèmes d'antennes distincts du produit.
• la réparation du produit et/ou le remplacement des pièces en raison d'un usage impropre, d'un accident, d'une réparation non autorisée ou d'une autre cause échappant au contrôle de Philips Consumer Electronics.
• les problèmes de réception causés par des conditions de signal ou des systèmes de câbles ou d'antennes distincts de l'appareil.
• un produit qui doit être modifié ou adapté pour lui permettre de fonctionner dans un pays autre que celui dans lequel il a été conçu, fabriqué, approuvé et/ou autorisé, ou la réparation des produits endommagés par ces modifications.
• les dommages indirects ou consécutifs résultant de l'utilisation du produit. (Certains États ne permettent pas l'exclusion de dommages indirects ou consécutifs, donc il est possible que l'exclusion ci-dessus ne s'applique pas dans votre cas. Ceci comprend, sans exclure d'autres dommages, des documents préenregistrés, protégés ou non par un droit d'auteur.)
• un produit utilisé à des fins commerciales ou institutionnelles.
• le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ;

OÙ LE SERVICE EST-IL DISPONIBLE?

Le service de garantie est prévu dans tous les pays où le produit est officiellement distribué par Philips Consumer Electronics. Dans les pays où Philips Consumer Electronics ne distribue pas le produit, le service après-vente Philips local essaiera de fournir ce service (bien qu'il puisse y avoir un retard si les pièces détachées et les manuels techniques appropriés ne sont pas rapidement disponibles).

OÙ PUIS-JE OBTENIR D'AUTRES INFORMATIONS ?

Pour des renseignements complémentaires, contactez le service d'assistance à la clientèle de Philips en téléphonant au [phone] (clients aux États-Unis seulement) ou au [phone].

*Avant de faire une demande de service ...

Veuillez consulter le manuel d'utilisation avant de faire appel au service. Un simple réglage, tel qu'expliqué dans ce manuel, peut vous éviter un appel.

POUR OBTENIR UN SERVICE SOUS GARANTIE AUX ÉTATS-UNIS, À PORTO RICO OU AUX ÎLES VIERGES AMÉRICAINES...

Pour obtenir une assistance ou bénéficier du service de garantie pour un produit, appelez le service d'assistance à la clientèle de Philips à l'un des numéros ci-dessous :

Service d'assistance à la clientèle de Philips

[phone] ou [phone]

(Aux États-Unis, à Porto Rico et aux Îles Vierges américaines, toutes les garanties implicites, y compris les garanties implicites de commercialisation et de finalité pour une application particulière, sont limitées à la durée de cette garantie explicite. Mais, comme certains États ne permettent pas de limites quant à la durée d'une garantie implicite, il se peut que cette limite ne vous concerne pas.)

Veuillez contacter Philips au :

[phone]

Les pièces et la main-d'œuvre seront fournies gratuitement pendant trois ans au dépôt Philips Canada ou dans n'importe quel centre de service Philips autorisé.

(Au Canada, cette garantie remplace toutes les autres garanties. Il n'y a pas d'autres garanties explicites ou implicites, y compris toutes les garanties implicites de commercialisation et de finalité pour une application particulière. En aucune circonstance Philips ne peut être tenu responsable de dommages quelconques directs, indirects, spéciaux, imprévus ou indirects, de quelque manière qu'ils se soient produits, même si Philips a été avisé de la possibilité de tels dommages.)

RAPPEL... Veuillez noter ci-dessous le modèle et les numéros de série figurant sur le produit.

N° DE MODÈLE #

Nº DE SÉRIE #

Cette garantie vous confère des droits spécifiques reconnus par la loi. Il se peut que vous ayez d'autres droits qui varient d'un État à l'autre, ou d'une province à l'autre.

Avant de contacter Philips, merci de rassembler les détails suivants ainsi nous pourrons résoudre votre problème plus rapidement.

• Référence / type Philips

• Numéro de série Philips
• Date d'achat ( la photocopie de la facture peut être demandée, le cas échéant)
• Environnement PC

o Processeur: 286/386/486/ Pentium Pro/
o Mémoire interne (Windows, DOS, OS/2, MAC)
- Fax / Modem / Programme Internet

• Autres cartes installées

Si nous possédons les informations suivantes, nous pourrons accélérer le processus d'adhésion :

• Votre preuve d'achat indiquant : la date d'«achat, le nom du revendeur, le modèle et le numéro de série du produit.
  • L'adresse complète du lieu d'échange du moniteur

Juste un coup de téléphone

Les services Philips d'assistance à la clientèle sont présents partout dans le monde. Pour les Etats-Unis, vous pouvez contacter le service consommateurs du lundi au vendredi de 8 heures à 21 heures (ET) et le samedi de 10 heures à 17 heures en composant l'un des numéros de téléphones indiqués.

Pour plus d'informations sur les produits Philips, consultez notre site Web :

Site Web :http://www.philips.com

F1rst Choice Contact Information

Pays Numéro de téléphone Tarif

Austria 0820 901115 ☐ 0.20

Belgium 070 253 010 0.17

Cyprus 800 92256 Appel gratuit

Denmark 3525 8761 Tarif appel local

Finland 09 2290 1908 Tarif appel local

France 08 9165 0006 ☐ 0.23

Germany 0180 5 007 532 ☐ 0.12

Greece 00800 3122 1223 Tarif appel local

Ireland 01 601 1161 Tarif appel local

Italy 199 404 042 ☐ 0.25

Luxembourg 26 84 30 00 Tarif appel local

The Netherlands 0900 0400 063 ☐ 0.20

Norway 2270 8250 Tarif appel local

Portugal 2 1359 1440 Tarif appel local

Spain 902 888 785 0.15

Sweden 08 632 0016 Tarif appel local

Switzerland 02 2310 2116 Tarif appel local

United Kingdom 0906 1010 017 £0.15

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia • Belarus • Bulgaria • Croatia • Czech Republic • Estonia • Dubai • Hong Kong • Hungary • India • Indonesia • Korea • Latvia • Lithuania • Malaysia • Mexico • Morocco • New Zealand • Pakistan • Paraguay • Peru • Philippines • Poland • Romania • Russia • Serbia & Montenegro • Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand • Turkey • Ukraine • Uruguay • Venezuela

Eastern Europe

BELARUS
