STUDIOPRO 3 - Enceintes de monitoring M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type	Enceinte de monitoring active 2 voies
Configuration	Paire (moniteurs actifs)
Woofer	3,25 pouces (8,3 cm), blindage magnétique
Tweeter	1 pouce, dôme soie, blindage magnétique
Puissance amplificateur	20 W total (10 W par canal)
Réponse en fréquence	100 Hz - 20 kHz (± 3 dB)
Fréquence de croisement	2 300 Hz
Rapport signal/bruit	supérieur à 80 dB (pondéré A)
Entrée ligne	RCA gauche et droite (arrière)
Entrée auxiliaire	Jack 3,5 mm stéréo (façade)
Sortie casque	Jack 3,5 mm stéréo (façade, coupe les HP)
Enceinte	MDF bass-reflex, compartimenté intérieurement
Commandes	Volume (façade), Bass Boost on/off (arrière)
Dimensions (H x L x P)	20 x 14 x 15 cm
Accessoires inclus	Pieds inclinés, câble de liaison entre enceintes

FOIRE AUX QUESTIONS - STUDIOPRO 3 M-AUDIO

Comment connecter le M-Audio StudioPro 3 à ma carte son ou mon ordinateur ?

Le StudioPro 3 dispose d'entrées ligne RCA gauche et droite situées à l'arrière. Utilisez un câble RCA vers jack 3,5 mm (ou RCA vers RCA selon votre interface) pour relier votre carte son aux enceintes. Le câble de liaison entre les deux enceintes est fourni dans la boîte.

À quoi sert le commutateur Bass Boost situé à l'arrière ?

Le Bass Boost amplifie les basses fréquences pour compenser l'acoustique de pièces petites ou peu traitées. Il est conseillé de le laisser désactivé en session de mixage pour conserver une restitution neutre, et de l'activer uniquement pour l'écoute de confort.

Comment fonctionne l'entrée Aux en façade ?

L'entrée Aux (jack 3,5 mm) en façade permet de brancher une source secondaire, par exemple un lecteur MP3, un smartphone ou une tablette. Les deux sources (ligne arrière et Aux) peuvent être utilisées simultanément.

La sortie casque coupe-t-elle le son des enceintes ?

Oui. Lorsque vous branchez un casque sur la sortie jack 3,5 mm en façade, le son est automatiquement redirigé vers le casque et les haut-parleurs sont mis en sourdine. C'est pratique pour travailler la nuit sans déranger.

Quelle est la réponse en fréquence du StudioPro 3 ?

La réponse en fréquence est de 100 Hz à 20 kHz (± 3 dB). Ces enceintes ne reproduisent pas les très basses fréquences en dessous de 100 Hz ; l'ajout d'un caisson de basses peut être envisagé pour un suivi complet du spectre.

Le woofer de 3,25 pouces est-il suffisant pour le mixage ?

Le StudioPro 3 est conçu pour le home studio d'entrée de gamme et l'écoute de référence en champ proche à faible volume. Son woofer de 3,25 pouces (8,3 cm) convient pour le suivi des médiums et aigus, mais il manque d'extension dans les basses pour un mixage exigeant.

Les enceintes sont-elles blindées magnétiquement ?

Oui, le woofer et le tweeter sont tous deux blindés magnétiquement. Cela permet de les placer à proximité d'un écran CRT ou d'autres équipements sensibles aux champs magnétiques sans risque d'interférence.

Comment positionner correctement le StudioPro 3 pour un monitoring optimal ?

Placez les deux enceintes en triangle équilatéral avec votre position d'écoute, à environ 60 à 90 cm de distance. Utilisez les pieds inclinés fournis pour orienter les tweeters directement vers vos oreilles. Évitez de les placer contre un mur pour limiter les réflexions de basses.

Quelle puissance délivre le StudioPro 3 et est-ce suffisant pour une pièce standard ?

L'amplificateur intégré délivre 10 W par canal (20 W au total). C'est amplement suffisant pour une écoute en champ proche dans un bureau ou un home studio de taille standard. Au-delà d'un volume élevé, la distorsion peut apparaître.

Pourquoi mon StudioPro 3 ne produit-il aucun son ?

Vérifiez d'abord que le câble de liaison entre les deux enceintes est bien branché (la droite est passive et reçoit le signal depuis la gauche). Contrôlez ensuite le câble d'entrée RCA et le volume de votre source. Si un casque est branché en façade, débranchez-le : il met les haut-parleurs en sourdine.

Peut-on utiliser une seule enceinte du StudioPro 3 sans la seconde ?

Non. Le StudioPro 3 fonctionne en paire : l'enceinte gauche contient l'amplificateur et alimente l'enceinte droite via le câble de liaison fourni. L'enceinte droite est passive et ne fonctionne pas de façon autonome.

Le StudioPro 3 est-il compatible avec une platine vinyle ?

Le StudioPro 3 accepte uniquement des signaux ligne (niveau ligne RCA). Une platine vinyle produit un signal phono qui nécessite un préamplificateur phono intermédiaire pour être compatible. Sans ce préamplificateur, le son sera très faible et sans basses.

MODE D'EMPLOI STUDIOPRO 3 M-AUDIO

Guide de l'utilisateur

Merci d'avoir choisi les enceintes audio multimédia de bureau StudioPro 3. Les enceintes M-Audio sont utilisées par ingénieurs du son et producteurs du monde entier. Avec les enceintes StudioPro 3, vous pouvez maintenant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les StudioPro 3 ont été conçues et testées par des ingénieurs du son chevronnés afin de répondre à vos besoins de monitoring audio de bureau. Des caissons personnalisés, une conception de haut-parleur optimisée et une technologie de crossover avancée fournissent le meilleur son qui puisse être obtenu avec des enceintes de ces dimensions. Complètes, incluant un blindage magnétique pour une utilisation de bureau, les StudioPro 3 fournissent des expériences audio supérieures à partir de votre musique et de vos applications multimédia. L'enceinte StudioPro 3 a un amplificateur intégré, qui accepte directement un signal niveau ligne provenant de sources variées.

Contenu de l'emballage

L'emballage de vos StudioPro 3 contient :

Deux haut-parleurs StudioPro 3 (Gauche et Droit)

• Gauche : amplificateur intégré et alimentation ; commande de volume, prise casque et entrée stéreo auxiliaire sur la face ; entrée stéreo RCA principale et sortie du signal vers le canal droit sur l'arrière
• Droite: connexion audio du haut-parleur gauche sur l'arrière

Un câble audio mini-jack vers RCA stéréo pour utiliser avec diverses sources Deux supports de haut-parleurs, conçus pour vous permettre de tracer l'emplacement d'écoute "parfait" Cable d'alimentation standard (adapté) à 2 conducteurs Cable audio stéréo mini-jack vers mini-jack (noir) pour utiliser avec l'entrée "Aux" Cable audio mini-jack vers mini-jack pour envoyer l'audio du canal droit sur le haut-parleur droit (transparent) Pads acoustiques/antidérapants pour les enceintes et les supports Manuel de l'utilisateur

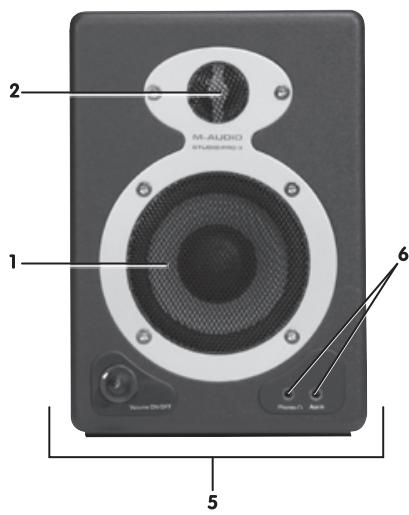

1. Le woofer

Le woofer a un diamètre de 8 cm avec un cône incurvé magnétiquement blindé pour protéger votre écran d'ordinateur de toute interférence. Il inclut une bobine mobile à haute température et un amortisseur en mousse alvéolée. Le woofer fournit une réponse équilibrée en basses et moyennes fréquences.

2. Le tweeter

Grâce à son dôme spécialement conçu de 2,5 cm en mylar avec blindage magnétique, le tweeter offre une réponse extrêmement naturelle. Il réduit la résonance en ajustant une technologie d'amortissement interne unique.

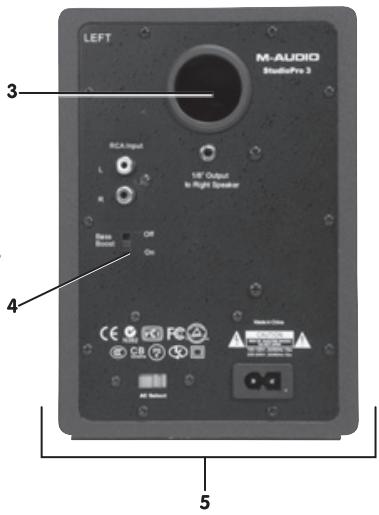

Le trou sur l'arrière correspond au port bass reflex. Il est conçu pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble.

4. Commande de bass-boost

La commande de Bass-Boost sur l'arrière des StudioPro 3 vous donne un gain BASSE fréquence supplémentaire et donne une grande polyvalence aux enceintes pour différents espaces et préférences d'écoute. 5. Le caisson

Combiné avec les autres composants, le caisson des StudioPro 3 joue un rôle important. Il est constitué d'une fibre de moyenne densité (MDF) spéciale et d'un renforcement interne exceptionnel, conçu pour absorber les vibrations et les impacts dans des conditions extrêmes. De plus, notre caisson d'enceinte innovant inclut un matériel acoustique soigneusement placé, de façon à ce que les StudioPro 3 donnent l'impression d'être plus grands - offrant une réponse de basses plus naturelle et douce.

6. Entrée auxiliaire stéréo et sortie casque

Pour une plus grande souplesse, nous avons inclus une entrée "Aux" stéréo qui vous permet de brancher une deuxième source audio (tel qu'un lecteur de musique portable) en plus de l'entrée RCA principale à l'arrière. La commande volume fonctionne simultanément sur les deux sources. De plus, une sortie casque stéréo est disponible près de la prise "Aux", qui coupe les enceintes et alimente un casque.

7. Diviseur de fréquences et amplificateurs de puissance

L'égalisation active, les diviseurs de fréquences et les amplificateurs de puissance des StudioPro 3 ont été spécialement mis au point pour le woofer et le tweeter employés. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son équilibré.

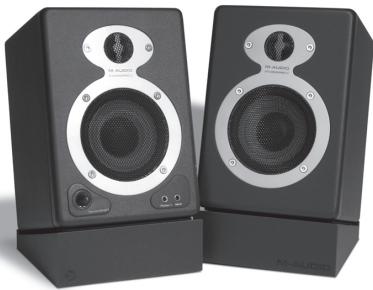

8. Supports des enceintes (en option)

Nous avons inclus à votre système StudioPro 3 un jeu de supports d'enceintes pour bureau/bibliothèque. Ils aident à bien diriger vos StudioPro 3 vers l'auditeur, vous permettant de trouver l'emplacement d'écoute idéal. Les signaux audio hautes fréquences qui proviennent des tweeters sont plutôt directionnels. C'est pourquoi ces supports peuvent vous aider à concentrer ces signaux pour un rendu audio exceptionnel.

Installation

Pour que les performances des StudioPro 3 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Connexions: Brancher les entrées RCA de vos StudioPro 3 aux sorties correspondantes d'une carte son, d'un lecteur portable de musique ou d'un autre dispositif audio. Nous vous recommendons d'utiliser les cables fournis (ou des cables de qualité supérieure ou égale) pour tous vos branchements. Assurez-vous que les enceintes StudioPro 3 sont éteintes avant de réaliser les branchements.

Si vous nevez brancher les haut-parleurs StudioPro 3 à un dispositif avec des entrées jack 6,35 mm, comme l'interface USB MobilePre de M-Audio, vous pouvez acheter un cable d'adaptation qui aura une connexion jack 6,35 mm d'un côté et une connexion RCA de l'autre.

Fonctionnement correct de l'alimentation : Les StudioPro 3 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant la mise sous tension, veuillez vous assurer que le bouton "on/off/volume" des StudioPro 3 est bien complètement tourné dans le sens inverse des aiguilles d'une montre.

ATTENTION ! - L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie.

Pads acoustiques/antidérapants

Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommandons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes et sur les supports (si vous utilisez ces supports).

Connexions du câble de haut-parleur

Utilisez le cable mini-jack transparent inclus dans l'emballage des StudioPro 3 pour brancher les haut-parleurs entre eux, via les prises arrière.

Connexion à une carte son ou à un autre dispositif de sortie audio

Avant de brancher les enceintes StudioPro 3, assurez-vous que l'alimentation provenant du dispositif de sortie a été éteinte et que le système StudioPro 3 l'est également.

Branchez le câble RCA aux connecteurs de sortie correspondants de votre carte son, lecteur de musique portable, etc. Vous pouvez aussi utiliser le câble stéréo mini-jack noir pour brancher un dispositif supplémentaire à l'entrée "Aux" sur la façade des StudioPro 3.

Réglage du commutateur d'égalisation "bass boost

Le commutateur à deux positions fournit une subtile augmentation de la réponse des basses. Le mode On augmente sensiblement le gain basse fréquence via le woofer et le port bass-reflex. Le mode Off produit une réponse naturelle, plus équilibrée à la plupart des conditions d'écoute.

A. Reportez-vous à l'Annexe C pour la courbe de réponse de fréquence du "Bass Boost".

Placement des studiopro 3

Le placement de vos enceintes modifie passablement leur sonorité. Reportez-vous à la description suivante pour un placement correct de vos StudioPro 3.

1. Les deux enceintes et l'auditeur doivent être situés de façon à former un triangle équilatéral.

1. Idéalement, le haut des woofers doit être au niveau des oreilles de l'auditeur. Étant donné la taille compacte des enceintes StudioPro 3 et la hauteur habituelle des bureaux, vous aurez sûrement du mal à y parvenir. Heureusement, nous avons fourni des supports pour les haut-parleurs de façon à vous aider à diriger les StudioPro 3 directement sur l'auditeur.

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Merci d'avoir enregistré votre nouveau produit M-Audio. Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Enregistrez-vous en ligne sur www.m-audio.fr/register pour avoir une chance de gagner des cadeaux M-Audio!

Annexe a : caractéristiques techniques

Type :	enceinte de bureau à deux voies
Woofer :	8 cm de diamètre, blindage magnétique avec côte courbé à bobine mobile à haute température
Tweeter :	3 cm de diamètre, en soie naturelle avec blindage magnétique
Réponse en fréquence :	100 Hz – 20 kHz ±3 dB
Fréquence de crossover :	2,3 kHz
RMS SPL :	101,5 dB @ 1 mètre Ω
Plage dynamique : (rapport signal-bruit max)	>80 dB (typique, pondéré A)
Rapport signal-bruit :	>90dB (typique, pondéré A)
Connecteurs d'entrée :	connecteurs d'entrée de ligne RCA gauche et droit
Polarité :	le branchement d'un signal positif sur l'entrée "+" provoque un déplacement du woofer vers l'extérieur
Puisance dynamique :	10 watts RMS sous 4 ohms par canal @ 0,5% THD
Impédance d'entrée :	10 k ohm asymétrique
Sensibilité d'entrée :	une entrée de bruit rose de 100 mV produit en sortie une valeur SPL de 90 dBA à une distance d'un mètre avec le volume au maximum
Protection :	interférence RF, limitation de courant de sortie, surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique
Indicateur :	Anneau LED lumineux bleu autour du bouton "on/off/volume" sur la façade
Alimentation requise :	100-120V/~60Hz, 220~240V/~50Hz ; alimentation par cable de ligne 2 circuits détachable
Cabinet :	pannaux MDF plaqués vinyle
Dimensions :	20 cm (hauteur) x 14 cm (largeur) x 15 cm (profondeur)
Poids :	4 kg / paire (environ, sans emballage)

Les caractéristiques techniques peuvent être modifiées sans avertissement

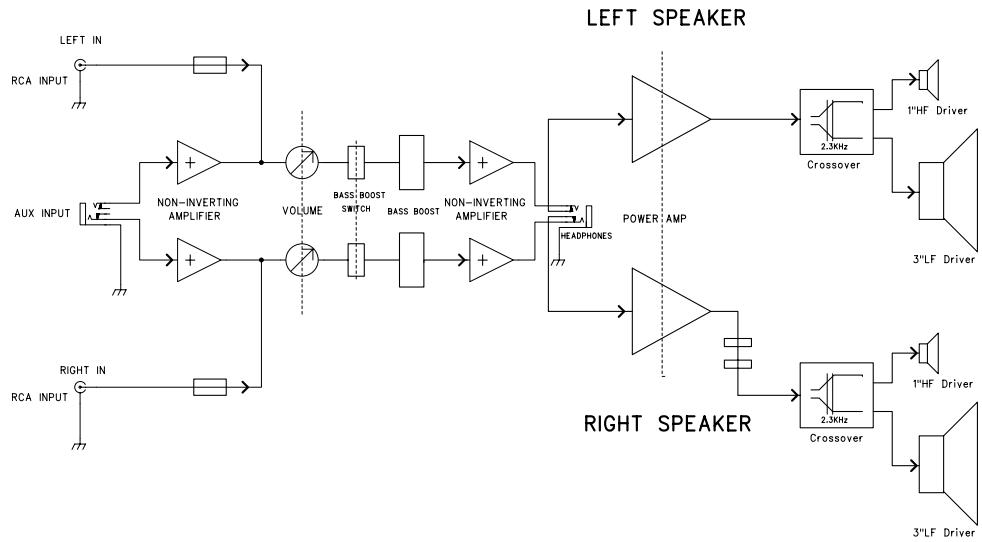

Annexe B - Schéma fonctionnel

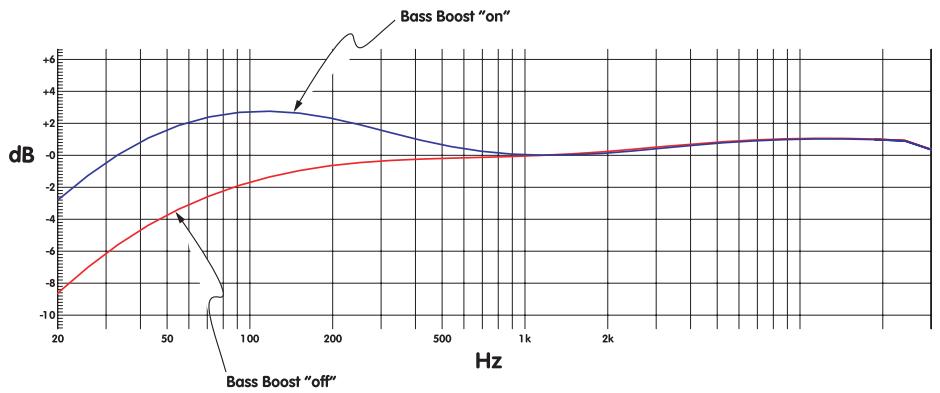

Annexe C - Courbe de réponse de fréquence du Bass Boost
