MODE D'EMPLOI STUDIOPHILE BX5A M-AUDIO

Risque de choc électrique

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE PAS RETIRER

RISQUE D'ÉLECTROCUTION, NE PAS RETIRER

COUVRE (OU DOS).

AUCUNE PIÈCE N'EST RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR.

PIÈCES INTERNES, CONSULTEZ

CONFIER L'ENTRETIEN À UN PERSONNEL QUALIFIÉ

SERVICE PERSONNEL QUALIFIÉ

AFIN D'ÉVITER UN

CHOC ÉLECTRIQUE

ET LES CONSÉQUENCES

GRAVES QUI POURRAIENT

EN RÉSULTER, NE TENTEZ

NE PAS OUVRIR L'APPAREIL

ET DE TOUCHER AUX

COMPOSANTS INTERNES

SANS LA PRÉSENCE D'UNE

SANS LA PRÉSENCE D'UNE PERSONNE QUALIFIÉE.

POUR RÉDUIRE LE RISQUE

DE SACCOUS ÉLECTRIQUES

NE DOIT PAS ÊTRE RETIRÉE LA

TAPA (PARTIE POSTERIOR).

CONSULTEZ LE PERSONNEL

ATTENTION : Certains appareils sont équipés de transformateurs à double ou multi-voltage (indiqué sur le panneau arrière). Si vous souhaitez changer la tension, veuillez apporter votre appareil à un fournisseur agréé pour le faire transformer.

Merci d'avoir choisi les moniteurs de studio à champ direct biamplifiés Studiophile BX5a. M-Audio est célèbre pour sa technologie d'interface audio-numérique, pour ses convertisseurs numériques ainsi que pour ses mélangeurs et ses préamplificateurs audio. Aujourd'hui, après une phase intense de recherche et développement, M-Audio est fier de présenter les Studiophile BX5a.

Les BX5a ont été conçus et testés par des ingénieurs du son chevronnés afin qu'ils répondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5a ont un amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Studiophile BX5a ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie unique de crossover, les BX5a fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Studiophile BX5a définissent un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

Contenu de l'emballage

L'emballage de vos enceintes BX5a contient :

• Deux moniteurs BX5a
• Deux câbles d'alimentation CA
• Ce manuel

1. Le woofer

Le woofer a un diamètre de 5 pouces et compte un cône magnétiquement blindé en kevlar, une bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX5a de M-Audio emploient le kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériau utilisé dans les gilets pare-balles, est un matériau à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bien qu'il soit généralement réservé à des enceintes plus onéreuses que les BX5a. Il va sans dire que le kevlar représente une amélioration significative par rapport à la combinaison de polypropylène et de papier utilisée dans la plupart des enceintes de ce prix.

2. Le tweeter

Grâce au dôme de 1" en soie avec blindage magnétique spécialement conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne.

3. Port de sous-fréquences

L'orifice d'aération situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 60 Hz.

4. Le caisson

Comme les autres composants des BX5a, le caisson a un rôle important dans la réponse sonore globale. Afin d'offrir des performances plus stables, le caisson des BX5a utilise des panneaux MDF de haute efficacité acoustique, ainsi qu'un renforcement intérieur exceptionnel permettant d'absorber les vibrations et les impacts dans des conditions extrêmes. La conception personnalisée du panneau avant contribue à la diffraction et bénéficie à la réponse stéréo.

5. Diviseur de fréquences et amplificateurs de puissance

Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX5a ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue de façon appropriée les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire un son puissant et ultra pur, les moniteurs BX5a intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 40 W pour le woofer et de 30 W pour le tweeter.

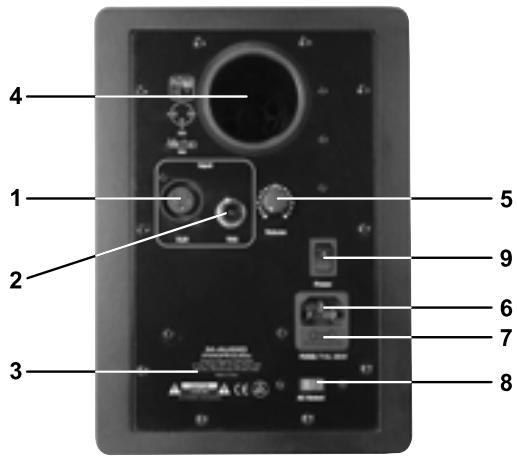

Face arrière

1. ENTRÉE XLR : Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

BROCHE XLR 1 : Masse/Blindage. BROCHE XLR 2 : Point chaud (+). BROCHE XLR 3 : Point froid (-).

1. ENTRÉE TRS : Cette prise accepte des jacks 6,35 mm avec des câbles aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

POINTE....... Point chaud (+) BAGUE....... Point froid (-) CORPS....... Masse / Blindage

La connexion asymétrique peut être réalisée avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse, tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisé. Pour ce faire, il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. SPÉCIFICATIONS PRODUIT : Cette étiquette présente les informations de modèle et les spécifications.
2. PORT DE SOUS-FRÉQUENCES : Ce port aide à reproduire les fréquences très basses, en prenant en charge les fréquences inférieures à 60 Hz.
3. CONTRÔLE DE VOLUME : Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX5a.
4. PRISE D'ALIMENTATION : Permet la connexion d'un câble d'alimentation triphasé.
5. PORTE-FUSIBLE : Contient le fusible externe principal.
6. INTERRUPTEUR DE SÉLECTION DE LA TENSION : Deux positions sont disponibles : 115VCA et 230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux États-Unis, placez l'interrupteur en position 115V ; dans la plupart des pays européens, vous devrez sélectionner la position 230V.

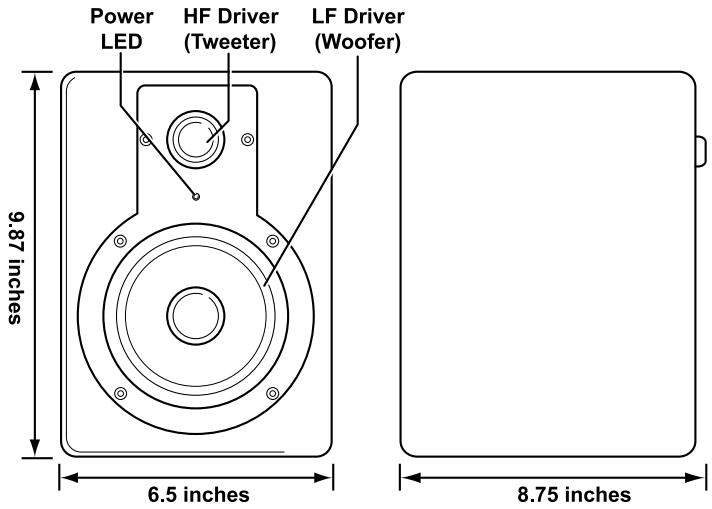

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

Installation

Pour que les performances des monteurs BX5a soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation : veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX5a étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Alimentation correcte : Les BX5a intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière).

ATTENTION ! - Un mauvais réglage d peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique TRS pour relier l'entrée de chaque BX5a aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques de haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX5a hors tension et réduisez leur volume au minimum.

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5a est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétrique des moniteurs BX5a (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5a est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à l'entrée TRS des moniteurs BX5a (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion aux sorties d'un préamplificateur ou d'un ordinateur

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

Placement des BX5a

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX5a soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX5a.

1. Les deux unités et l'auditeur doivent être placés de manière à former un triangle équilatéral. Ré
2. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :
3. Placez les BX5a en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX5 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute les miroirs et objets en verre ou métal car ils ont des propriétés réfléchissantes. PLACEZ CES MATÉRIAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX5.

Contact

Pour davantage de fichiers, d'aide ou de pilotes pour ce produit, nous vous invitons à consulter la partie assistance (support) de notre site web principal : http://www.m-audio.com.

Si vous avez des questions ou si vous souhaitez faire des commentaires ou des suggestions à propos de ce produit ou de tout autre produit M-Audio, nous vous invitons à nous contacter directement à l'aide des informations suivantes :

M-AUDIO U.S.-5795 Martin Road, Irwindale, CA 91706-6211, U.S.A.	M-AUDIO Deutschland (Germany)-Kuhallmand 34, D-74613 Ohringen, Germany
Sales Information: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sales (fax): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Sales Information (email): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tech Support (email): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tech Support (fax): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Internet Home Page: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . M-AUDIO U.K.-Floor 6, Gresham House, 53 Clarendon Road, Watford,WD17 1LA, United Kingdom	Sales Information: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sales Information (email): . . . . . . . . . . . . . . . . . . . . . . . . . Technical Support: . . . . . . . . . . . . . . . . . . . . . . Technical Support (email): . . . . . . . . . . . . . . . . . . Technical Support (fax): . . . . . . . . . . . . . . . Internet Home Page: . . . . . . . . . . . . . M-AUDIO Canada -1400 St-Jean Baptiste Ave. #150,Quebec City, Quebec G2E 5 B7, Canada
Sales Information (phone): . . . . . . . . . . . . . . . . . . . . . . . . . Sales Information (fax): . . . . . . . . . . . . . . . . . . . . Sales Information (email): . . . . . . . . . . . . . . . Technical Support (PC): . . . . . . . . . . . . . . . . Technical Support (Mac): . . . . . . . . . . . . . . . Technical Support (email): . . . . . . . . . . . . . Technical Support (maudio.co.uk) Internet Home Page: . . . . . . . . . . . . . M-AUDIO France-Floor 6, Gresham House, 53 Clarendon Road, Watford,WD17 1LA, United Kingdom	Technical Support (e-mail): [e-mail] Technical Support (PC): [phone] Technical Support (Mac): 1-800-638-2120 Technical Support (fax): [phone] Sales (e-mail): [e-mail] Sales (phone): [phone] Sales (fax): [phone] Internet Home Page: http://www.m-audio.ca
Assistance Technique (aucune questions reliées aux ventes) courriel (assistance PC): . . . . . . . . . . . . . . . . courriel (assistance Mac): . . . . . . . . . . . . développe (assistance PC): . . . . . . . . . . . (0,12 Euros par minute) développe (assistance Mac): . . . . . . . . . . (0,12 Euros par minute) développieur/fax: . . . . . . . . . . Ventes (aucun appel d'assistance technique) développe: . . . . . . . . . 0810 001 105 (Numero Azur) courriel: . . . . . . . . . [e-mail] développieur/fax: . . . . . . . . 01 72 72 90 52	M-AUDIO Japan-(株式会社工広一デイオシャーナ) 460-0002 爱知県名古屋市中区丸の内2-18-10 テクニルサボト: .052-218-0859 テクニルサボト(Macintosh): [e-mail] テクニルサボト(Windows): [e-mail] Fax: .[phone] ローリムロー:http://www.m-audio.co.jp

M-AUDIO Studiophile BX5a

Type :	moniter de studio deux voies à champ direct
Woofer :	cône courbe 5" en kevlar, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc.
Tweeter :	dôme 1" magnétiquement blindé en soie naturelle
Bande passante :	56Hz -22kHz
Fréquence de crossover :	3kHz
Puisance de l'amplificateur de graves :	40W
Puisance de l'amplificateur d'aigus :	30W
Rapport S/B :	> 100dB (typique, pondéré A)
Connecteurs d'entrée :	1 x connecteur d'entrée symétrique XLR
	1 x connecteur d'entrée symétrique/asymétrique TRS
Polarité :	un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur
Impédance d'entrée :	20k Ohm symétrique, 10k Ohm asymétrique
Sensibilité d'entrée	une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum
Protection :	interférence RF, limitation du courant de sortie, surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.
Indicateur :	voyant lumineux d'alimentation sur la face arrière
Alimentation requise :	réglages d'usine pour 115V ~50/60Hz, 230V~50/60Hz ou 100V~50/60Hz
Caisson :	pannaux MDF à haute efficacité acoustique plaqués vinyl
Dimensions :	250 mm (hauteur) x 176 mm (largeur) x 200 mm (profondeur)
Poids :	5.0 kg/unité (sans l'emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable.

Conditions de garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour gratuites du produit et pour avoir une chance de gagner des équipements M-Audio gratuits.
