ALIDEA - Radiateur électrique EQUATION - Notice d'utilisation et mode d'emploi gratuit

Type de chauffe	Inertie fluide
Corps	Alliage d'aluminium EN AB 46100
Fluide caloporteur	Huile minérale raffinée hautement purifiée
Puissances disponibles	1 000 W et 1 500 W
Alimentation	230 V ±10 % CA 50 Hz
Indice de protection	IP24
Classe d'isolation	Classe II (double isolation)
Écran	Electronique rétroéclairé
Précision du thermostat	±0,5 °C
Programmation	Hebdomadaire, 9 programmes prédéfinis
Modes de fonctionnement	Confort, Eco, Hors-gel, Auto
Économie par degré	-1 °C de consigne = -7 % de consommation
Installation	Fixation murale (support fourni)
Conformité	NF Electricité

FOIRE AUX QUESTIONS - ALIDEA EQUATION

Comment fonctionne le radiateur à inertie fluide EQUATION ALIDEA ?

Le radiateur ALIDEA contient une résistance électrique qui chauffe un fluide caloporteur (huile minérale raffinée) logé dans un corps en alliage d'aluminium. L'inertie du fluide assure une chaleur douce et stable, restituée progressivement même après coupure de l'alimentation. Ce principe évite les à-coups thermiques et apporte un confort supérieur au convecteur classique.

Quelles puissances sont disponibles pour l'EQUATION ALIDEA ?

Le radiateur ALIDEA existe en 1 000 W et 1 500 W. Le modèle 1 000 W est adapté aux pièces de 10 à 15 m², le 1 500 W convient aux pièces de 15 à 20 m², selon l'isolation du logement.

Quels sont les modes de fonctionnement disponibles ?

Le thermostat électronique propose quatre modes principaux :

• Confort : température de confort réglée par l'utilisateur
• Eco : température réduite pour les absences courtes
• Hors-gel : maintien d'une température minimale (~7 °C)

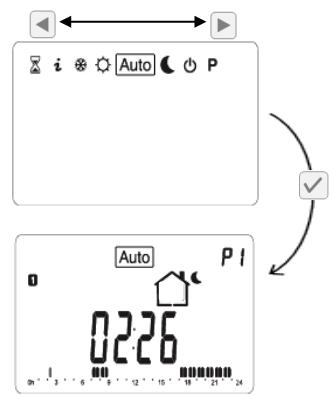

• Auto : suivi de la programmation hebdomadaire

Comment programmer le radiateur EQUATION ALIDEA ?

Le radiateur dispose d'une programmation hebdomadaire avec 9 programmes prédéfinis. Accédez au menu de programmation via les touches de l'interface, sélectionnez les plages horaires et les modes souhaités pour chaque jour de la semaine. Vous pouvez aussi créer un programme libre personnalisé.

Quelle est la précision du thermostat de l'ALIDEA ?

Le thermostat électronique régule la température avec une précision de ±0,5 °C. À titre indicatif, abaisser la température de consigne de 1 °C permet d'économiser environ 7 % sur la consommation électrique.

Mon radiateur ALIDEA ne chauffe plus, que faire ?

Vérifiez d'abord que le disjoncteur du circuit n'a pas déclenché et que le mode sélectionné n'est pas Hors-gel ou Eco avec une consigne basse. Assurez-vous que la température de consigne est supérieure à celle de la pièce. Si le problème persiste après ces vérifications, contactez le service après-vente EQUATION.

Peut-on installer le radiateur EQUATION ALIDEA dans une salle de bain ?

Oui. Le radiateur ALIDEA bénéficie d'un indice de protection IP24, ce qui autorise son installation en zone 2 ou 3 d'une salle de bain. L'installation doit respecter la norme NF C 15-100 et être réalisée par un électricien qualifié.

Comment activer le mode Hors-gel ?

Sélectionnez le mode Hors-gel directement sur l'interface du radiateur. Dans ce mode, l'appareil maintient automatiquement une température minimale d'environ 7 °C pour protéger la pièce sans consommer inutilement. Ce mode est idéal pour une résidence secondaire ou une pièce inoccupée en hiver.

Comment fixer le radiateur ALIDEA au mur ?

Le radiateur se fixe à l'aide du support mural fourni. Positionnez le support à au moins 10 cm du sol, veillez à visser dans des points porteurs (chevilles adaptées à votre mur), puis accrochez le radiateur. Le raccordement électrique doit être confié à un électricien : la prise ou la boîte de connexion doit être hors de portée du radiateur.

Quelle alimentation électrique est requise pour l'EQUATION ALIDEA ?

Le radiateur fonctionne en 230 V ±10 % CA 50 Hz. Il est de classe II (double isolation), ce qui signifie qu'aucune mise à la terre n'est obligatoire, mais l'installation doit tout de même respecter les normes électriques en vigueur.

L'écran du radiateur clignote ou affiche une anomalie, que faire ?

Un clignotement peut signaler un défaut de sonde ou une surchauffe temporaire. Éteignez le radiateur, laissez-le refroidir 15 à 20 minutes, puis remettez-le en marche. Si l'anomalie persiste, notez le code ou le symbole affiché et contactez le service après-vente EQUATION avec la référence de votre modèle.

Comment réinitialiser les réglages du thermostat EQUATION ALIDEA ?

Pour restaurer les paramètres d'usine, maintenez simultanément les touches de réglage selon la procédure décrite dans la notice du modèle. Cette opération efface les programmes personnalisés et remet les températures de consigne à leurs valeurs par défaut.

MODE D'EMPLOI ALIDEA EQUATION

Radiateur aluminium à inertie fluide avec thermostat digital programmable

Poser un radiateur

ALIDEA

C E

ELECTRICITE

GUIDE d'installation RAPIDE du radiateur:

Le positionnement du radiateur doit tenir compte "3. AVERTISSEMENTS" et "4.1 Spécifications pour l'installation dans la salle de bains".

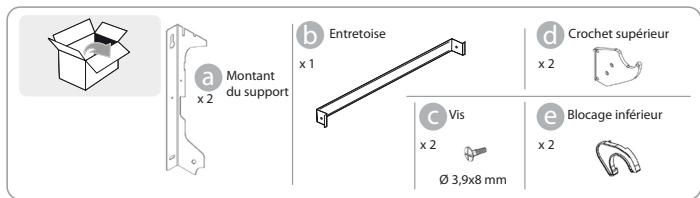

1 Vérifier le contenu de la boîte.

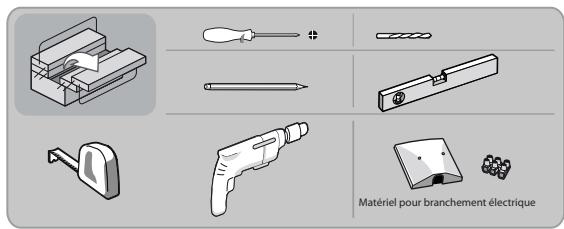

Matériel nécessaire au montage du radiateur.

3 En fonction de la position, poser le support sur le sol fini.

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques (T1) et (T2). Marquer la position des 2 trous supérieurs (U1) puis (U2).

2 Visser l'entretoise b sur les montants du support a avec les vis fournies c.

4 Marquer avec un crayon la position des 2 trous inférieurs (T1) et (T2).

6 Selon la nature du matériel du mur, CHOISSEZ le mode de fixation adaptable. Ici, percer le mur en correspondence des 4 marques précédemment tracées.

7 Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) dans les trous.

9 Visser partiellement les deux vis (U1) et (U2) et pouvoir verser le bas le support a.

8 Insérer les vis dans les chevilles.

Monter les 2 crochets supérieurs d sur les montants.

Monter les 2 blocages inférieurs et les tourner vers le bas jusqu'à entendre 'Clack.

Pour relier le radiateur au circuit électrique, Voir "4. BRANCHEMENTS ÉLECTRIQUES".

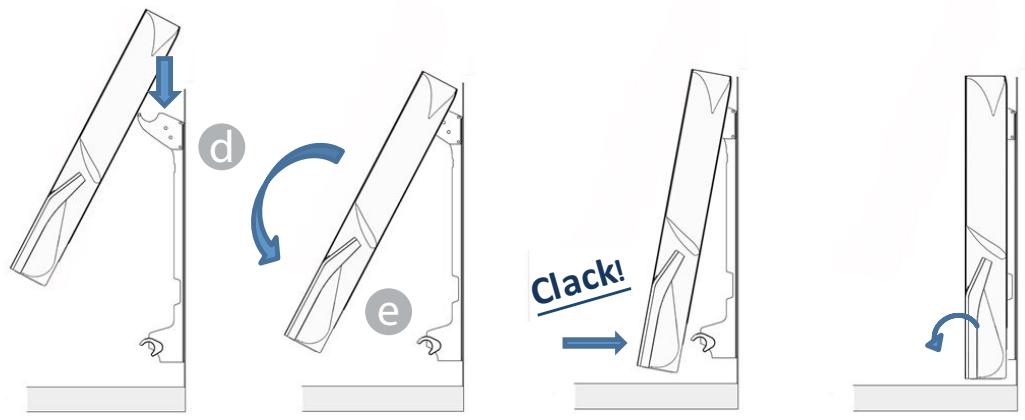

Accrocher le radiateur aux crochets supérieurs, faire pivoter doucement le radiateur. Les blocages inférieurs doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.

GUIDE D'installation RAPIDE pour le demarrage du radiateur:

Affichage

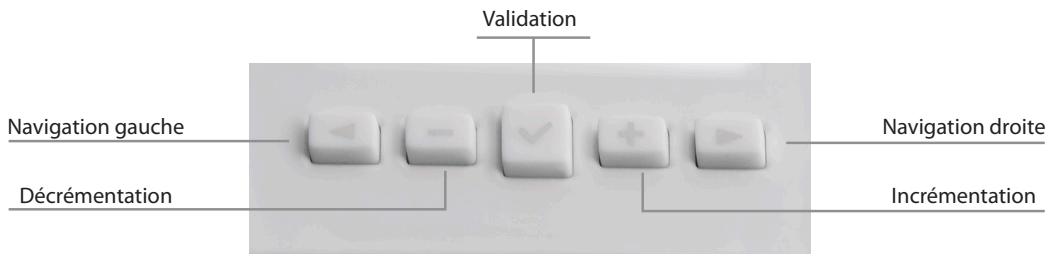

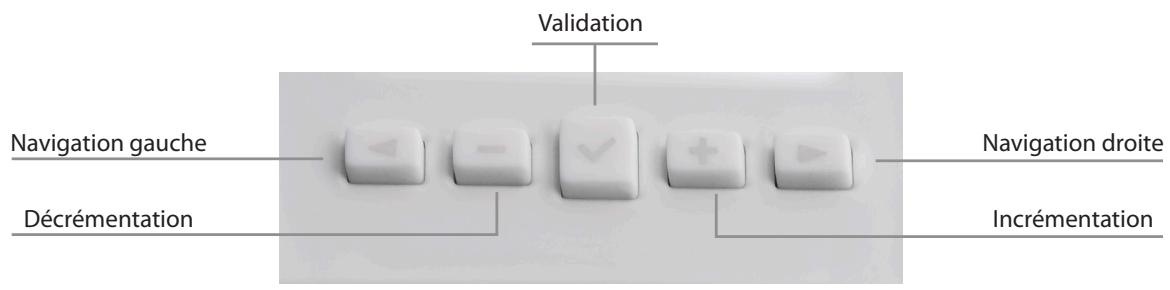

Clavier

L'appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante :

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l'heure puis de la date.

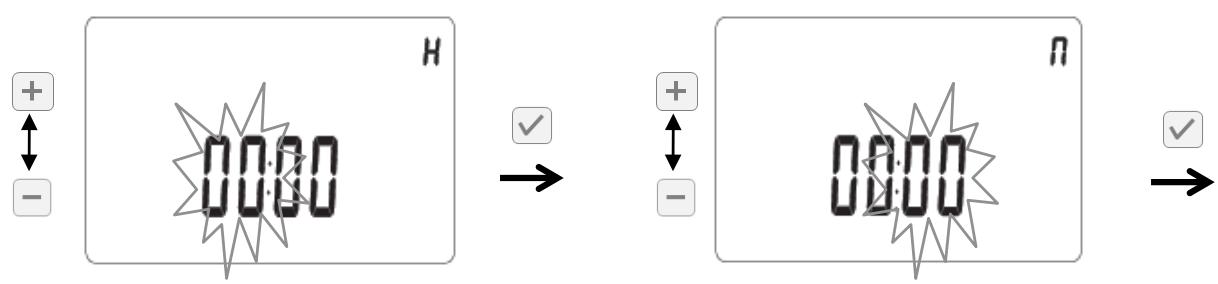

1er écran : réglage de l'heure, des minutes et du jour.

Le nombre des heures clignote : programme l'heure avec les touches + et - puis valider avec la touche

Le nombre des minutes clignote : programmer les minutes avec les touches + et - puis valider avec la touche ✔

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches + et - puis valider avec la touche ✔ sachant que :

2ème écran : réglage du jour, du mois et de l'année. Cet écran apparait 5 secondes après la validation du jour sur le 1er écran.

Toujours en utilisant les touches + et - pour modifier la valeur clignotante et en validant avec la touche, programme la date du jour, puis le mois et enfin l'année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche

Remarques importantes :

• Vous pouvez à tout moment revenir en arrêté avec la touche
• Vous pouvez à tout moment accéder au réglage de l'heure et de la date par un appui long de 4 secondes sur la touche

Remarque importante :

Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivi tout au long de la journée.

Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto

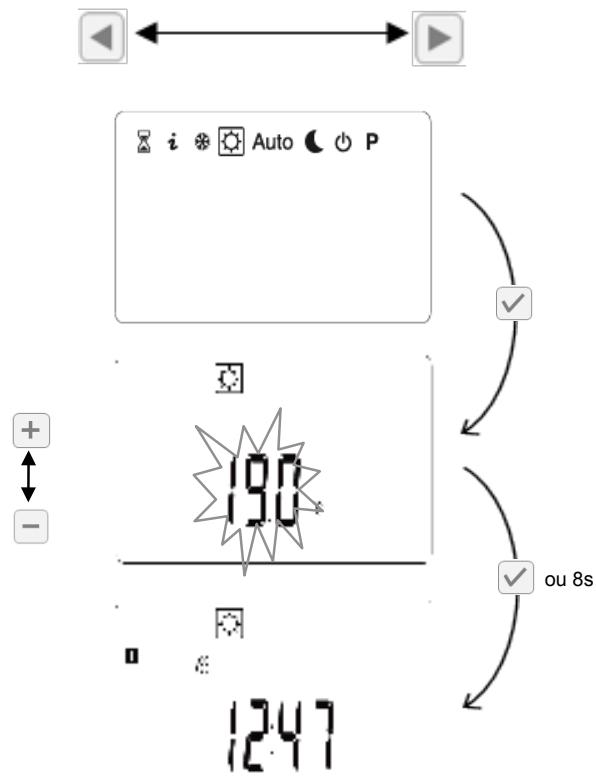

1. Sélectionnez le mode confort à l'aide des touches de navigation, puis validez
2. Choisir la température désirée à l'aide des touches + ou -. La température peut être réglée entre 5° C et 37° C par pas de 0, 5° C. Puis validez
3. Vous revenez à l'écran principal du mode comportement soit par validation ✓ soit après un délai de 8 secondes. L'heure et le jour courants sont affichés.

L'emballage comprend :

Radiateur en aluminium avec thermostat digital programmable, support de fixation, manuel d'instructions.

Emballage

L'emballage de ce radiateur a été conçu à 99% de carton. Nous nous engageons pour éliminer l'utilisation de polystyrène.

Économie d'energie

19°C est la température conseillée pour votre intérieur.

Précision de régulation du thermostat à 0,5° C.

Réduire le thermostat de 1° C équivaut à 7 % d'économies possibles.

Vousetes citoyens responsables.

Sommaire

1. CARACTERISTIQUES. Page 7

1.1. CHARACTERISTIQUES DE L'APPAREIL Page 7 1.2. CARACTERISTIQUES TECHNIQUES DE L'ÉLECTRONIQUE... Page 7

2. DESCRIPTION ET SPECIFICATIONS TECHNIQUES DU PRODUIT.. Page 7 3. AVERTISSEMENTS. Page 8 4. BRANCHEMENTS ELECTRIQUES

4.1. SPECIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS Page 9

1. INSTALLATION DE L'APPAREIL Page 10

5.1. FIXATION MURALE DU RADIATEUR

L'appareil satisfait les exigences de la norme NF Électricité.

ELECTRICIDE

IP24: appareil protégé contre les projections d'eau

Classe II : double isolation

ALIDEA	Puisance W	n° éléments	Largeur mm	Hauteur mm	Profondeur mm	Poids net Kg
FD5810	1000	6	597	574	80	12
FD5815	1500	10	914	574	80	18,8
FD5818	1800	12	1073	574	80	21

1.2 Caractéristiques techniques de l'électronique

Tension de réseau	230V +/-10% AC 50 Hz
Puisance de la résistance chauffante	Mod. ALIDEA FD5810	1000 W
	Mod. ALIDEA FD5815	1500 W
	Mod. ALIDEA FD5818	1800 W
Classe d'isoation	Classe II
Degré de protection contre l'eau	IP24
Température d'utilisation	0 à 50°C
Température de stockage	-20 à 70°C
Humidité d'utilisation	0 à 85% sans condensation
Régulation	Proportionnel et Intégral
Résolution réglage de la température	0,1 °C, Numérique avec bouton de réglage
Échelle de température	5° à 37°C
Résolution de température	0,1 °C
Consommation en stand-by	< 4 W

2. Description et specifications techniques du produit

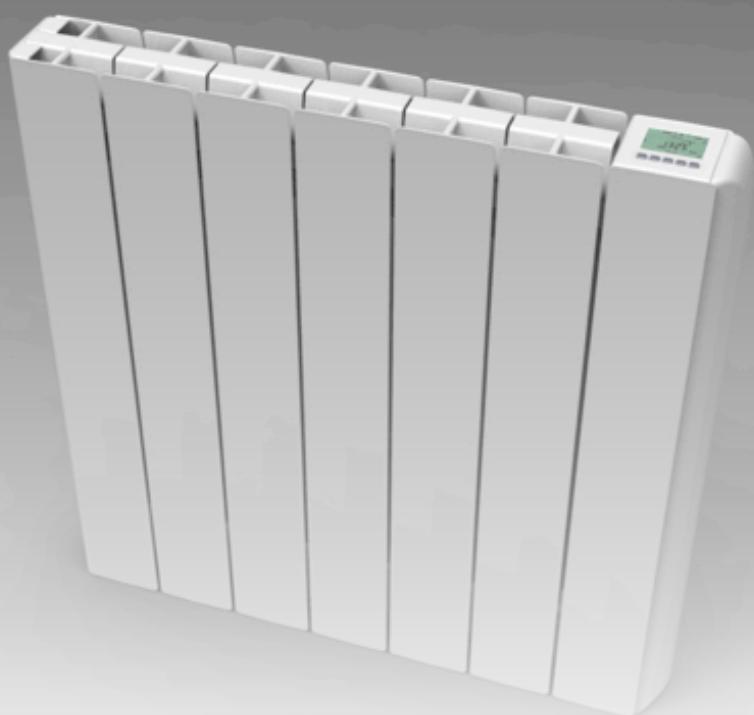

Le radiateur est constitué d'un corps en alliage d'aluminium EN AB 46100. Il contient un fluide caloporteur constitué d'une huile minérale hautement raffinée à coefficient de transmission de chaleur élevée. Cette huile a une faible viscosité et a une résistance à l'oxydation.

Ceci garantit une longue durée de vie.

Le fluide interne est chauffé au moyen d'une résistance électrique avec isolation en Classe II ; cette résistance est dotée d'un thermostat de contrôle et d'un fusible de sécurité.

Le radiateur peut être programmé sur une base quotidienne et hebdomadaire. Il est fourni avec des scénarios de programmation prérétablis. La résolution de la planification est d'une demi-heure.

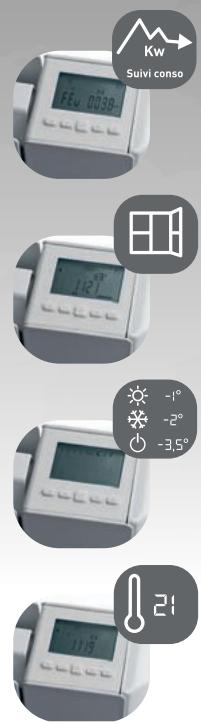

Le radiateur donne une indication de la consommation d'énergie (Menu information 1) sur une base quotidienne / hebdomadaire / mensuelle / annuelle. Ceci est un guide qui permet à l'utilisateur d'évaluer son propre comportement par rapport à la consommation d'énergie. Ces valeurs ne sont pas la mesure exacte de la consommation.

Pour éviter une dispersion d'énergie, le thermostat est muni d'une Détection d'ouverture de fenêtres. Dans ce cas, le radiateur est coupé. Le radiateur est always allumé quand il détecte la présence d'une personne.

N. B.: tous les radiateurs sont munis d'une étiquette d'identification qui assure leur traçabilité. Cette étiquette atteste la conformité aux directives CEE et aux normes électriques en vigueur.

L'installation doit être exécutée dans les règles de l'art, conformément aux normes et aux instructions reportées dans ce manuel.

Couleur du radiateur : RAL 9010.

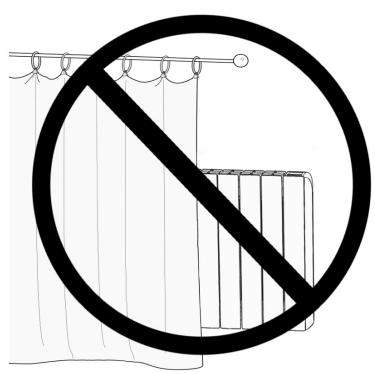

Afin d'éviter une surchauffe de l'appareil, NE PAS COUVRIR LE RADIATEUR.

Il ne faut en aucun cas :

-couvrir, même partiellement, le radiateur; - placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc.

Il ne faut en aucun cas installer le radiateur :

-dans une niche; - à moins de 10 cm des angles de la pièce; - sous une prise de courant; - sur une étagère.

Le radiateur doit être fixé au mur au moyen du support de fixation fourni.

Toute intervention sur l'appareil doit être exécutée par des professionnels agréés.

Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après-vente ou par des personnes de qualification similaire afin d'éviter un danger.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Les sacs en plastique peuvent être dangereux, pour éviter tout risque d'étouffement, gardez-les hors de portée des enfants en bas âge.
• Tous les matériaux d'emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d'emballage, sacs, cartons, etc.
• Bien que ce produit a été conçu pour assurer la sécurité et la facilité d'utilisation, comme avec n'importe quel autre produit électrique ou de chauffage, il faut always faire preuve de prudence lorsque des enfants sont concernés. Nous vous conseillons vivement de ne pas laisser intervenir sur les contrôles et sur tout raccordement électrique les enfants ou toute personne inapte.
• Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle pratique peut endommager le radiateur ou le détacher de la paroi ou des éléments de fixation, ce qui pourrait causer des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur.
• N'essayez jamais de ALTERER ou de modifier ce produit, de le peindre ou d'y appliquer des autocollants. Cela annule la garantie et peut causer un dysfonctionnement du produit ou des blessures.

Important

• En cas d'installation ou d'entretien, vérifier que le radiateur soit hors tension.
• Tenir hors tension le radiateur jusqu'à l'achèvement du montage et la correcte clôture du boîtier.
• Après montage ou entretien, vérifier que le boîtier soit solidement fixé au mur.

Le radiateur peut être raccordé seulement au réseau 230 Vac. Respecter les couleurs :

Marron	Phase
Gris ou Bleu	Neutre
Noir	Fil Pilote

Attention :

Si le câble "fil pilote" de couleur noir n'est pas utilisé, les règles de sécurité imposent de l'isoler et de n'absolument pas le connecter au fil de terre.

Dans le cas d'une centrale de programmation à courant porteur, le fil pilote n'est pas utilisé, il doit être isolé.

Un dispositif de coupure bipolaire est obligatoire. La distance de séparation de tous les contacts doit être d'au moins 3mm.

Il est obligatoire que les circuits alimentant les appareils électriques soient protégés par un dispositif de protection différentiel à haute sensibilité.

Le câble d'alimentation doit être relié au réseau par l'intermédiaire d'une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d'une fiche prise de courant.

Eviter toute pénétration d'objets métalliques à l'intérieur du boitier.

Si le câble d'alimentation est endommagé, il doit impérativement être remplacé par un électricien qualifié.

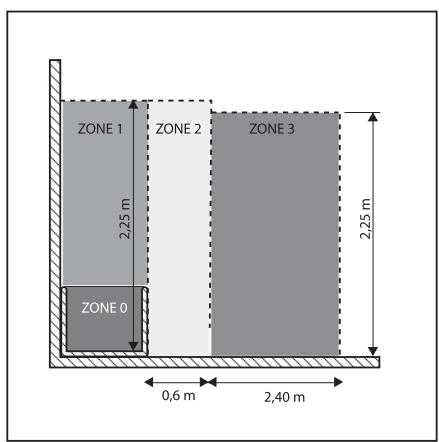

4.1 Spécifications pour l'installation dans la SALLE de BAINS

L'installation doit être conforme à la norme NF C15-100 et aux règles d'installation en vigueur.

Le radiateur est réalisé en classe II, avec degré de protection électrique IP24.

Dans la salle de bains, il peut être installé dans les zones 3 et 2 (voir figure) à condition que les dispositifs de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire.

Il ne doit pas être raccordé à une borne de terre.

Dans une salle d'eau, veillez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 mA.

Conformément à la norme NF C15-100, il faut installer un disjoncteur bipolaire ayant une distance de séparation entre les contacts d'au moins 3 mm.

Pour obtenir un rendement thermique et un confort d'ambiance optimaux, nous recommendons d'installer le radiateur, si possible, sous une fenêtre ou à proximité d'une zone à déperdition thermique élevée de la pièce à chauffer.

Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite.

Ne pas installer le radiateur dans une niche ou sous une prise de courant.

Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur doivent être placés à une distance minimum de 50 cm de la façade du radiateur.

Respecter une distance minimale d'au moins 10 cm entre la limite inférieure du radiateur et le sol.

Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une étagère placée au-dessus de ce dernier.

5.1. Fixation MURALE du radiateur

Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l'appareil.

Matériel nécessaire au montage du radiateur.

POSE du radiateur:

1 Visser l'entretoise b sur les montants du support a avec les vis fournies.

2 Choisir où positionner le radiateur, voir "3. AVERTISSEMENTS" et "4.1 Spécifications pour l'installation dans la salle de bains". En fonction de la position choisie, poser le montant du support sur le sol fini:

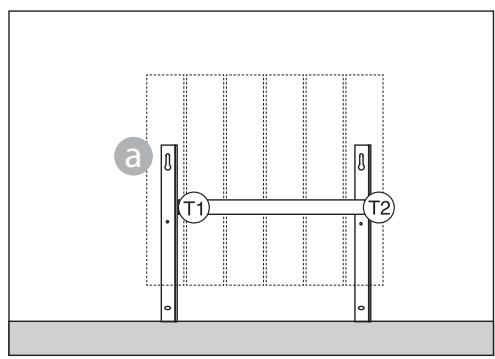

3 Marquer avec un crayon la position des 2 trous (T1) et (T2) :

4 Les 2 points (T1) et (T2) marqués déterminent la position des 2 vis inférieures pour la fixation du support.

Positionner vers le haut les 2 montants du support en correspondance des marques sur le mur.

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques 1 et 2. Marquer la position des 2 trous supérieurs 1 puis 2.

6 Selon la nature du matériel du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées. Insérer les 4 chevilles (non fournies, adaptées au matériel du mur) dans les trous:

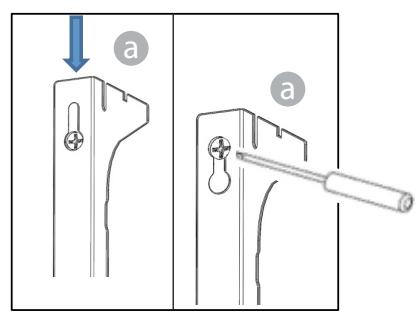

Visser partiellement les 2 vis supérieures en (U1) et (U2). Positionner les 2 montants du support à, puis pousser vers le bas. Visser partiellement les 2 vis inférieures en (T1) et (T2). Puis visser complètement les 4 vis (non fournies) adaptées au matériel du mur:

Monter les 2 crochets supérieurs sur les 2 montants du support:

9. Monter les 2 blocages inférieurs sur les 2 montants du support. Tourner jusqu'à entendre "Clack".

Pour relier le radiateur au circuit électrique, Voir "4. BRANCHEMENTS ÉLECTRIQUES".

11 Accrocher le radiateur aux crochets supérieurs, faire pivoter doucement le radiateur. Les blocages inférieurs doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.

12 S'il est nécessaire d'enlever le radiateur, agir sur les blocages inférieurs en poussant sur ces derniers en direction horizontale, puis les tourner, comme indiqué :

Clavier

L'appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante :

6.1 Premièr installation

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l'heure puis de la date.

1er écran : réglage de l'heure, des minutes et du jour.

Le nombre des heures clignote : programme l'heure avec les touches + et - puis valider avec la touche

Le nombre des minutes clignote : programmer les minutes avec les touches + et - puis valider avec la touche ✔

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches + et - puis valider avec la touche ✔ sachant que :

lundi mardi mercredi jeudi vendredi samedi dimanche

2ème écran : réglage du jour, du mois et de l'année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran.

Toujours en utilisant les touches + et - pour modifier la valeur clignotante et en validant avec la touche, programmer la date du jour, puis le mois et enfin l'année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche

Remarques importantes :

• Vous pouvez à tout moment revenir en arrêté avec la touche

• Vous pouvez à tout moment accéder au réglage de l'heure et de la date par un appui long de 4 secondes sur la touche

6.2. RÉSUMÉ DES PRINCIPALES FONCTIONS

Mode	Description	Paragraphe
Mode comforts	Le mode comforts «vous permet de régler la température ambiente à une valeur dite de comport qui sera suivant tout au long de la journée.	6.3.1 p16
Mode réduit	Le mode réduit «vous permit de régler la température ambiente à une valeur dite réduite qui sera suivant tout au long de la journée.	6.3.2 p16
Mode hors gel / vacances	Le mode hors gel / vacances «vous permit de régler la température du radiateur entre 3°C et 10°C	6.3.3 p17
Mode timer	Le mode timer «vous permit de régler la température sur une durée particulière.	6.3.4 p18
Mode automatique Auto	Dans le mode automatique Auto , le thermostat suit la température de consigné (du mode confort ou du mode réduit «) en fonction de l'heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4)	6.3.5 p18
Mode dérogation temporaire	La dérogation temporaire «est uniquement accessible en mode automatique . Elle permit de suivre pendant une courte durée une température autre que cette prévue par le mode automatique Auto	6.3.6 p19
Mode de programmation P	Un programme permit de passer d'une température de comport (jour) à une température réduite (nuit) automatiquement.	6.3.7 p19
Menu information i	Dans ce menu, vous avez accès aux informations techniques du radiateur.	6.3.8 p24
Mode arrêt	Le thermostat est arrêté et n'est donc pas protégé contre le gel.	6.3.9 p25
Mode Fil Pilote FP	Ce mode est actif quand le radiateur est commandé par une centrale de programmation.	6.3.10 p26
Verrouiller le clavier	Le clavier est désactif : aucune fonction n'est modifiée quand on appuie sur les touches.	6.3.11.1 p26
Chauffage	Le symbole est affchéé pendant toute la durée du cycle de chauffage.	6.3.11.2 p26
Détection d'ouverture de fenêtres	L'électronique est capable d'interpréter si les fenêtres ont été ouvertes. Dans ce cas, le radiateur est coupé.	6.3.11.4 p26
Paramètres utilisateur	Liste des paramètres utilisateur avec valeurs par défaut et options	6.4 p27

6.3 Description des MODES de fonctionnement :

Remarque importante :

Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

6.3.1 Mode comfort

Le mode confort vous permet de régler la température ambianté à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto

1. Sélectionnez le mode confort à l'aide des touches de navigation, puis validez
2. Choisir la température désirée à l'aide des touches + ou -. La température peut être réglée entre 5° C et 37° C par pas de 0, 5° C. Puis validez
3. Vous revenez à l'écran principal du mode confort soit par validation ✓ soit après un délai de 8 secondes. L'heure et le jour courants sont affichés.

6.3.2 Mode réduit

Le mode réduit « vous permet de régler la température ambianté à une valeur dite réduite qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto.

1. Sélectionnez le mode réduit à l'aide des touches de navigation, puis validez
2. Choisissez la température désirée à l'aide des touches + ou -. La température de consigne de marche réduite est configurable entre 5°C et 37°C par pas de 0,5°C. Puis validez.
3. Vous revenez à l'écran principal du mode réduit (① soit par validation ② soit après un délai de 8 secondes). L'heure et le jour courants sont affichés.

Quand ce mode est activé, la température ambiant ne descend pas en dessous de la température indiquée. Deux possibilités s'offrent à vous :

-Vous ne stipulez pas de durée, vous êtes alors en mode hors gel sans limitation de durée. -Vous stipulez une durée, vous êtes alors en mode vacancies, après le décompte de la durée spécifiée, vous revenez automatiquement au mode confort.

1. Sélectionnez le mode hors gel / vacances à l'aide des touches de navigation ou puis validez
2. Validez une seconde fois✔ pour que la durée clignote.

3a. Réglage de la température entre 3°C et 10°C par pas de 0,5°C

4a.

5a.

3b.

Réglage de la durée par pas de 1 jour

4b.

Réglage de la température entre 3°C et 10°C par pas de 0,5°C

5b.

Le décompte de la période est affiché

Le mode timer x you permet de régler la température sur une durée particulière. Cette fonction peut être utilisée que you restez à la maison pendant plusieurs jours, ou si you souhaitez replacer le programme en cours pendant un certain temps (réception...).

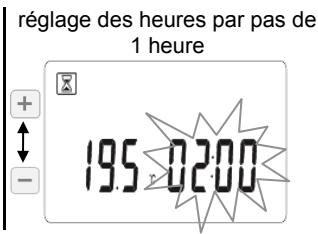

Vous pouvez régler la durée soit en minutes soit en heures soit en jours à l'aide des touches + et -. (Réglable de 0 heures (« non ») à 44 jours).

Pour effacer la programmation en cours, utilisez la touche de navigation

Après validation , ajustez la température ambiante à l'aide des touches + ou -

Après validation , la minuterie démarre. Le logo clignote et la durée restante est affichée .

Si vous souhaitez arrêter le mode timer x avant la fin de la période, sortez du mode timer x à l'aide des touches de navigation ou

6.3.5 Mode automatique auto

Dans le mode automatique Auto, le thermostat suit la température de consigne (du mode confort ou du mode réduit) en fonction de l'heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4)

Sélectionnez le mode automatique Auto à l'aide des touches de navigation ou puis validez

La dérogation temporaire est uniquement accessible en mode automatique Auto.

Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Auto

Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce.

Cette nouvelle température sera suivie jusqu'au prochain palier du programme. Ensuite le mode automatique Auto reprend son fonctionnement normal.

Modifie la température courante du programme à l'aide des touches + ou -

Le logo apparait.

Pour annuler le mode dérogation-temporaire pendant le réglage de la

température, appuyez sur la touche de navigation

Pour annuler le mode dérogation-temporaire, une fois celui-ci actif, appuyez

sur les touches de navigation ou

6.3.7 Mode de programmation

Un programme permet de passer d'une température de confort (jour) à une température

réduite (nuit) automatique. Vous avez le choix entre 9 programmes dont les périodes de chauffe sont prédéfinies et non modifiables, "P1 à P9", ou 4 programmes utilisateur de "U1 à U4" dont vous définissez manuellement les périodes de chauffe.

1. Sélectionnez le mode de programmation P à l'aide des touches de navigation ou puis validez

1. Choisissez un programme à l'aide des touches

+ou -

• pour visualiser le jour courant,
• pour sortir du mode de programmation et revenir dans le mode automatique Auto

Programme du jour

6.3.7. A. Programmes préétablis usine

Vous pouvez uniquement consulter ou désigner un programme usine.

Pour plus de détails sur les programmes, voir dans le tableau ci-dessous.

Appuyez sur la touche ✔ pour valider votre choix et retourner au menu principal (mode automatique Auto).

Détails sur les heures de commutations des programmes usines:

Le jour correspond au Lundi

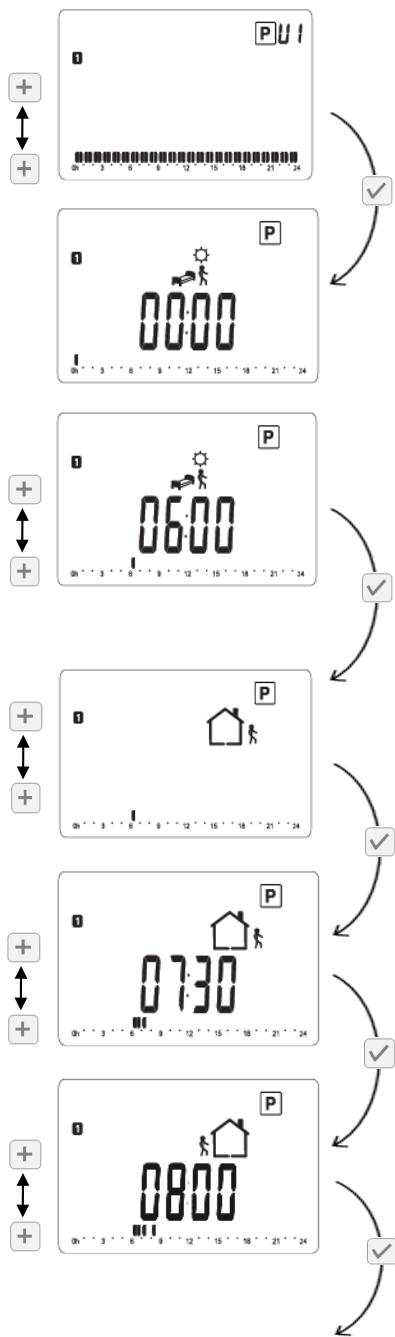

6.3.7. B. programmes utilisés (U1 à U4)

Conseils concernant la programmation:

• La programmation se fera par pas de 30 minutes. (1 palier = 1 période)
• Le 1er jour du programme est le 1er jour de la période ( 1 = Lundi).
• Utilisez la touche de navigation pour revenir à l'étape précédente.
• Choisissez le programme à utiliser avec les touches + ou -
• Cet écran apparait; vous pouvez démarrer votre programmation
• 1ère étape de la journée, le lever Réglez l'heure de début de période pendant laquelle la température de confinement est suivie avec les touches + ou - puis validez avec ✓
• Sélection de la 2ème étape de la journée pendant laquelle la température réduite est suivie avec les touches + ou - puis validez avec ✔; 2
• : départ
• : couche
• Sur l'exemple: réglez l'heure de votre départ avec les touches + ou - puis validez avec
• Si l'étape précédente est un départ, cette étape est automatiquement un retour Si l'étape précédente est le coucher, reportez-vous à l'étape N°9

1. Réglez l'heure de return avec les touches + ou - puis validez avec
2. Sélection d'une nouvelle étape de la journée avec les touches + ou - puis validez avec √; 2 besoins possibles: a- √ : départ b- √ : coucher
3. Sur l'exemple : régalez l'heure du coucher avec les touches + ou - puis validez avec √ pour finir le programme de la journée

1. Vous souhaitez avoir le même programme pour le jour suivant

Copiez le programme de la journée sur la journée suivante. Sélectionnez "COPY OUI" avec les touches + ou - puis validez avec

Répétez cette opération pour chaque jour suivant.

1. Une fois le programme du jour 7 (dimanche) terminé, validez avec ✓. L'écran "SAVE" apparait. Validez avec ✓ pour sauvegarder le programme de la période.
2. Vous revenez automatiquement sur le mode automatique Auto

11.

Vous souhaitez un programme différent pour le jour suivant

Sélectionner "COPY non" avec les touches + ou - puis validez avec √ Reprise à l'étape N°3.

6.3.8 Menu information

Dans ce menu, vous avez accès aux informations techniques du radiateur :

• Température - Consommation d'énergie par : Jour Semaine Mois Année Total

Pour naviguer dans ce menu, utilisez les touches ou

Pas de remise à zéro possible pour toutes les informations dans ce menu.

Remarque : dans ce menu, n'utilisez pas les touches de navigation ⬆ ou ⬇ pour vous déplacer.

Descriptif des écrans:

Température ambiante

Consommation électrique du jour en cours en kWh

Consommation électrique du jour précédent en kWh

Consommation électrique de la période en cours en kWh

Consommation électrique de la période précédente en kWh

Consommation électrique du mois en cours en kWh

Consommation électrique de chacun des 12 derniers mois en kWh par appuis sur la touche

Consommation électrique de l'année en cours en kWh

Consommation électrique de chacune des 4 années précédentes en kWh par appui sur la touche

Consommation en kWh depuis la première mise en service. Sur 6 chiffres

6.3.9 Mode arrêt

Utilisez le mode arrêt équivalent si vous désirez arrêter votre installation de chauffage.

1. Sélectionnez le mode de programmation P à l'aide des touches de navigation ou puis validez
2. L'écran affiche :

Attention:

• Notre installation ne sera pas protégée contre le gel avec ce mode de fonctionnement.

Une fois votre thermostat à l'arrêt, un appui bref sur la touche vous permettra de visualiser la température ambiantes.

Ce mode est actif quand le radiateur est commandé par une centrale de programmation.

FP est affiché en haut à droite accompagné par le symbole de la fonction commande par le fil pilote.

Le mode de fonctionnement réel dépend du signal du fil pilote et du mode sélectionné sur le radiateur, de la manière suivante

	Ordre sur le fil pilote	Mode résultat
Mode comport	Confort	Confort
	Confort -1°	Confort -1°
	Confort -2°	Confort -2°
	Confort -3.5°	Confort -3.5°
	Hors gel	Hors gel
	Arrêt	Arrêt
Mode réduit	Confort	Réduit
	Confort -1°
	Confort -2°
	Confort -3.5°	Confort -3.5°
	Hors gel	Hors gel
	Arrêt	Arrêt
Mode hors gel	Confort	Hors gel
	Confort -1°
	Confort -2°
	Confort -3.5°
	Hors gel
	Arrêt	Arrêt
Mode arrêt	Confort	Arrêt
	Confort -1°
	Confort -2°
	Confort -3.5°
	Hors gel
	Arrêt

6.3.11.1 Verrouiller le clavier

Pour verrouiller le clavier, appuyez et maintenez la touche, puis dans le même temps, appuyez sur l'une des touches de navigation ou

Le logo apparait. Le mode actif est affiché.

Pour déverrouiller le clavier, répétez les opérations décrites ci-dessus.

6.3.11.2 Chauffage

Le symbole est affiché pendant toute la durée du cycle de chauffage

6.3.11.3 Détection d'ouverture de fenêtre

Cet icône apparait si la détection de fenêtre est activée.

L'électronique est capable d'interpréter si les fenêtres ont été ouvertes. Dans ce cas, le radiateur est coupé.

L'icône clignote quand il y a détection d'une fenêtre qui s'ouvre.

Cette fonction est désactivée en régulant le paramètre 07, tel que décrit dans la section 6.4.

La détection de fenêtre est active dans tous les modes.

Dans le cas de variation brute de température (> 5°C) demandée par l'utilisateur ou le fil pilote, il se peut qu'une détection soit active.

Cette fonction est disponible dans le menu Paramètres utiliser

Le système de contrôle intelligent de la température activera votre installation à l'avance (2 heures maximum) pour assurer l'obtention de la température désirée à l'heure programmée en mode automatique

6.4 Paramètres utiliser

Pour accéder à ce menu, appuyez sur le bouton pendant environ 8s.

Les valeurs soulignées sont les valeurs par défaut.

N° sous menu	Fonction	Afficheur avec options possibles
		-←→+
01	Langue, Français ou Anglais	LANG FRA	LANG ENG
02	Degrés Celsius (°C) ou Fahrenheit (°F)	DE6 CEL	DE6 FR
03	Format de l'heure	0000 24H	0000 12H.
04	Changement automatique d'heure d'été / hiver	ch6H oui	ch6H non
05	L'étalonnage du capteur de température	Airc oui	Airc non
06	Le thermostat démarre automatiquement pour assurer l'obtention de la température désirée à l'heure programmée en mode automatique Auto	ItCS non	ItCS oui
07	Fonction de détéction d'ouverture de fenêtre	FEN oui	FEN non
09	Retour à la configuration usine. Appuyez pendant 10s sur la touche✔ pour revenir à la configuration usine	EFFACER
10	Version du logiciel
11	Fin: sortie du menu utilisateur	Fin

6.5 Réglage de l'heure :

Vous pouvez à tout moment accéder à ce menu de réglage de l'heure et de la date par un appui long de 4 secondes sur la touche OK

1. Les heures clignotent, réglage possible en appuyant sur la touche + ou -, validation par la touche ✓
2. Les minutes clignotent, réglage possible en appuyant sur la touche + ou -, validation par la touche ✓
3. Le jour clignote, réglage possible en appuyant sur la touche + ou -, validation par la touche ✓
4. Après 5 secondes vous allez à l'écran suivant.
5. Le jour du mois clignote, réglage possible en appuyant sur la touche + ou -, validation par la touche ✓
6. Le mois clignote, réglage possible en appuyant sur la touche + ou -, validation par la touche ✓
7. L'année pour revenir à l'écran du mode de chauffage actif.

Pour votre sécurité, avant toute opération d'entretien, couper l'alimentation de votre appareil avant de procéder à son nettoyage.

Exécuter les opérations de nettoyage avec le radiateur arrêté et froid.

Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l'eau savonneuse puis essuyer le corps avec un chiffon doux.

Pour le nettoyage de la partie en plastique du thermostat, utiliser exclusivement un chiffon sec et éviter tout contact avec des produits chimiques ou de l'alcool.

8. PANNES

En cas de panne, ne pas utiliser l'appareil et le débrancher de l'alimentation électrique. Pour la réparation, n'ouvrir pas le radiateur, s'adresser exclusivement à des techniciens agréés et autorisés à intervenir sur ce type de produit.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Cet appareil a été rempli avec une quantité précise de fluide caloporteur.

Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Le fabricant décline toute responsabilité pour les dommages aux personnes, animaux et choses dérivant de manipulations ou d'interventions incorrectes sur le radiateur.

PROBLÈME	ÉTAT DE RADIATEUR	CAUSE POSSIBLE	SOLUTION
Le radiateur ne chauffe pas	Thermostat digital éteint	Absence d'alimentation électrique	Contrôler la présence de la tension de secteur.
Le radiateur ne chauffe pas	Thermostat digital activé en mode de programmation P	La programmation prévoit le radiateur au niveau bas	Contrôler les paramètres de programmation.
Le radiateur ne chauffe pas	Thermostat digital activé en mode comport ou mode de programmation P	Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage	Contacter le service après-venture pour la réparation.
Le radiateur ne chauffe pas	Thermostat digital activé en mode comport ou mode de programmation P ou mode réduit (ou mode hors gel)	La température dans la pièce est supérieure à la valeur programmée	Contrôler la température sélectionnée.
Le radiateur ne chauffe pas suffisamment en position comport	Thermostat digital activé dans le mode souhaité	La puissance du radiateur est insuffisante par rapport aux dimensions de la pièce	Remplacer le radiateur par un radiateur de puissance plus élevé.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E1" en haut à droite	Sonde de température déconnectée	Contacter le service après-venture pour la réparation.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E2" en haut à droite	Sonde de température en court circuit	Contacter le service après-venture pour la réparation.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E3" en haut à droite	Température de la sonde annormalement élevé (T°> à 50°C)	Vérifier que vous n'avez pas d'objet pouvant perburber la sonde située en bas à droite du radiateur.

9. Garantie

Le radiateur est garanti 3 ans contre tout défaut de fabrication, à compter de la date d'achat : 3 ans le thermostat et 10 ans le corps de chauffe. La garantie sera prise en considération sur présentation de la facture d'achat datée.

L'installation doit être conforme aux normes en vigueur et aux règles de l'art.

Les pièces d'usure, consommables et accessoires sont exclues de la garantie, ainsi que les casses dues au transport et les démontages non autorisés.

Le symbole placé sur l'appareil indique la récolte séparée des appareils électriques et électroniques.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Merci de recycler l'emballage dans les points de collecte prévus à cet effet.

Attention! Une élimination incorrecte des appareils électriques pourrait impliquer des pénalités.

Lorsque le radiateur est mis au rebut, respecter les normes en vigueur sur l'élimination de l'huile.

Déclaration des performances n° RE00004

Ce document est établi conformément aux dispositions du Règlement (UE) n° 305/2011 du Parlement européen et du Conseil du 9 mars 2011.

1. Code d'identification unique du produit : Radiateur Électrique RE00004
2. Identification du produit, conformément à l'article 11, paragraphe 4, du Règlement UE n° 305/2011: Modèle: ALIDEA Marque Commerciale: Equation

Numéro de lot: voir étiquette apposée sur le produit.

1. Usage ou usages prévus du produit de construction, conformément à la Specification technique harmonisée applicable, comme prévu par le fabricant: Radiateurs électriques pour les bâtiments à installation fixe.
2. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, conformément à l'article 11, paragraphe 5:

1. Mandataires:
2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du produit de construction, conformément à l'annexe V du Règlement UE n° 305/2011 :

Système 3

1. Essais conformes à la name EN 60335.1 EN60335.2.30 EN62233 effectuels par:

LCIE 33, av. du Général Leclerc BP 8 92266 Fontenay-aux-Roses cedex France

Qui a délivré la licence NF Electricité n° 639370

1. Point non applicable.
2. Performances déclarées:

Caracteristiques essentielles	Performances		Spécifications techniques harmonisées
Tension du réseau	230V +/-10% AC 50 Hz
Puisance de la résistance chauffante	Mod. ALIDEA FD5810	1000 W
	Mod. ALIDEA FD5815	1500 W
	Mod. ALIDEA FD5818	1800 W
Classe d'isolement électrique	Classe II		EN 60335
Indice de protection IP	IP24
Dimensions (mm) LxHxP	Mod. ALIDEA FD5810	597x574x80
	Mod. ALIDEA FD5815	914x574x80
	Mod. ALIDEA FD5818	1073x574x80

1. Les performances du produit identifié aux points 1 et 2 sont conformes aux performances déclarées indiquées au point 9. La présente déclaration des performances est établie sous la seule responsabilité du fabricant identifié au point 4.

Signée au nom et pour : Fondital Spa par

Cavallini Roberto Directeur technique

Radiateur aluminium à inertie fluide avec thermostat digital programmable

Poser un radiateur

ALIDEA

L'assistance téléphonique

Au 0810 634 634*, 7j/7 nos experts vous conseillent.

N° Azur: 0,028 €/min après un coût de connexion de 0,078 €.
