KH 2329 - Antenne TV SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	SILVERCREST
Modèle	KH 2329
Dimensions (L × l × H)	19,5 × 14,5 × 22,5 cm
Poids	535 g
Alimentation électrique	230-240 V ~ 50 Hz
Consommation électrique	3,5 watts
Gamme de fréquences	40-860 MHz
Puissance de l'amplificateur (UHF)	28 dB
Puissance de l'amplificateur (VHF)	26 dB
Tension de sortie maximale	100 dBµV (réglable)
Classe de protection	II
Température de service	+10°C à +40°C
Humidité admissible	0% - 80% (sans condensation)
Fonctions principales	Réception TV UHF/VHF, DVB-T, radio FM
Accessoires fournis	Antenne, adaptateur F/coaxiale, adaptateur coaxiale/coaxiale, mode d'emploi
Type d'antennes	2 antennes télescopiques (VHF/UKW) + antenne ovale (UHF)
Réglage de l'amplificateur	Bouton rotatif avec indicateur vert de fonctionnement
Entretien et nettoyage	Débrancher avant nettoyage ; chiffon sec non pelucheux ; ne pas utiliser de solvants
Sécurité	Ne pas plier le câble, ne pas immerger dans l'eau, tenir hors de portée des enfants
Elimination	Ne pas jeter avec les ordures ménagères ; suivre la directive 2002/96/EC
Garantie	3 ans
Service après-vente France	0800 808 825 / [e-mail]
Service après-vente Belgique	070350315 / [e-mail]

FOIRE AUX QUESTIONS - KH 2329 SILVERCREST

Comment raccorder l'antenne KH 2329 à mon téléviseur ?

Branchez le câble d'antenne directement à la prise d'antenne de votre téléviseur. Si nécessaire, utilisez l'adaptateur coaxiale/coaxiale fourni.

Puis-je utiliser cette antenne pour la radio FM ?

Oui, l'antenne peut capter les ondes ultra-courtes (FM). Utilisez l'adaptateur prise coaxiale/prise coaxiale pour la connecter à une chaîne hi-fi.

Comment régler la puissance de l'amplificateur ?

Tournez le bouton de réglage à l'avant de l'appareil. Tournez-le vers la droite pour augmenter la puissance, vers la gauche pour la diminuer. Le voyant vert indique que l'antenne est allumée.

Comment orienter correctement l'antenne ?

Déployez les antennes télescopiques et l'antenne ovale. Inclinez et tournez chaque élément jusqu'à obtenir la meilleure réception. Chaque émetteur peut nécessiter une orientation différente.

Que faire si l'image est floue ou déformée ?

Vérifiez l'orientation de l'antenne, éloignez les obstacles, réduisez les interférences électromagnétiques (téléphones, micro-ondes) ou diminuez la puissance de l'amplificateur.

Comment nettoyer l'antenne sans l'endommager ?

Débranchez toujours l'antenne avant le nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de solvants et ne plongez pas l'appareil dans l'eau.

Comment dois-je éliminer l'antenne en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive 2002/96/EC, déposez-le dans un point de collecte ou contactez votre service de recyclage local.

Que faire si le câble d'alimentation est endommagé ?

Faites immédiatement remplacer le cordon par un technicien spécialisé ou par le service clientèle pour éviter tout risque d'électrocution.

L'antenne fonctionne-t-elle avec un récepteur DVB-T ?

Oui, pour cela utilisez l'adaptateur connecteur F/prise coaxiale fourni. Branchez-le au câble d'antenne puis vissez-le sur la prise F du récepteur DVB-T.

Quelle est la durée de garantie de l'antenne KH 2329 ?

La garantie est de 3 ans à compter de la date d'achat. Conservez le ticket de caisse. Pour toute réclamation, contactez le service après-vente au 0800 808 825 (France) ou 070350315 (Belgique).

MODE D'EMPLOI KH 2329 SILVERCREST

Sommaire

Utilisation conforme	2
Informations importantes pour votre sécurité !	2
Caractéristiques techniques	2
Accessoires fournis	3
Description de l'appareil	3
Raccordement	3
Mise en service de l'antenne d'intérieur	3
Que faire en cas de perturbations de la réception?	4
Nettoyage et entretien	4
Mise au rebut	4
Importateur	4
Garantie & service après-venture	5

Conservez ce mode d'emploi pour toutes questions ultérieures - et remettez-le également en même temps que l'appareil si vous le confiez à une autre personne.

Utilisation conforme

Cette antenne ne d'intérieur est exclusivement destinée à l'usage non commercial pour la réception de chaînes de télévision UHF/VHF et DVB-T ainsi que pour la réception radio en ondes ultra-courtes (OUC) dans les pièces intérieures.

Un usage autre que celui décrit ici n'est pas admissible et peut entraîner des dommages ainsi que des accidents corporels. Nous n'acceptons aucune garantie pour tous dommages résultant d'un usage abusif ou non conforme, du recours à la force ou d'une modification non autorisée.

Afin d'éviter tout danger de mort par électrocution :

• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• Ne pliez pas et n’écrasez pas le câble. Pour débrancher la fiche, prenez soin de tirer sur la fiche elle-même et pas sur le cordon.
• Faites immédiatement replacer la fiche secteur ou le cordon d'alimentation endommagé par un technicien spécialisé ou par le service clientèle afin d'éviter tout danger.
• Avant de procéder au nettoyage et en cas de dysfonctionnement, pensez à retirer la fiche de la prise secteur.
• Ne placez pas de récipients remplis de liquides, comme par ex. des vases sur l'appareil ou à côté.
• Ne plongez pas l'appareil dans de l'eau ou dans d'autres liquides.

Pour éviter les dommages sur l'appareil :

Assurez-vous que les indications de tension sur la plaque signalétique correspondent à la tension secteur en présence. - Ne placez pas de flammes nues, comme par ex. des bougies sur l'appareil ou à côté. Respectez les distances de sécurité avec les autres appareils (environ 10 cm). L'appareil ne doit être utilisé que dans des conditions ambiantes normales, c'est-à-dire protégé de l'humidité, de la saleté, de la chaleur et du froid ainsi que des écarts de température. - Retirez toujours la fiche de la prise secteur si vous prévoyez de laisser l'antenne d'intérieur pendant longtemps inutilisée.

Caractéristiques techniques

Cet appareil est conforme aux exigences fondamentales et aux autres règles pertinentes de la directive sur les appareils à basse-tension 2004/108/EC, de la directive sur les appareils à basse tension 2006/95/EC et de la directive sur l'écodesign 2009/125/EC (ordonnance 1275/2008 annexe II, No 1).

Alimentation électrique: 230-240V~/50Hz

Puissance consommée: 3,5 watts

Gamme de fréquences: 40-860 MHz

Puisance de I'ampli: UHF:28dB

VHF: 26 dB

Tension de sortie: max. 100 dBμV (réglable)

Classe de protection: II/

Dimensions: 19,5 × 14,5 × 22,5 cm

Poids: 535g

Température de service: +10°C à +40°C

Humidité de l'air admissible: 0% - 80%

(pas de condensation)

Température d'entreposage: 0°C + 50°C

Accessoires fournis

Antenne d'intérieur KH 2329

1 Adaptateur connecteur F/prise coaxiale 1 Adaptateur prise coaxiale/prise coaxiale

Mode d'emploi

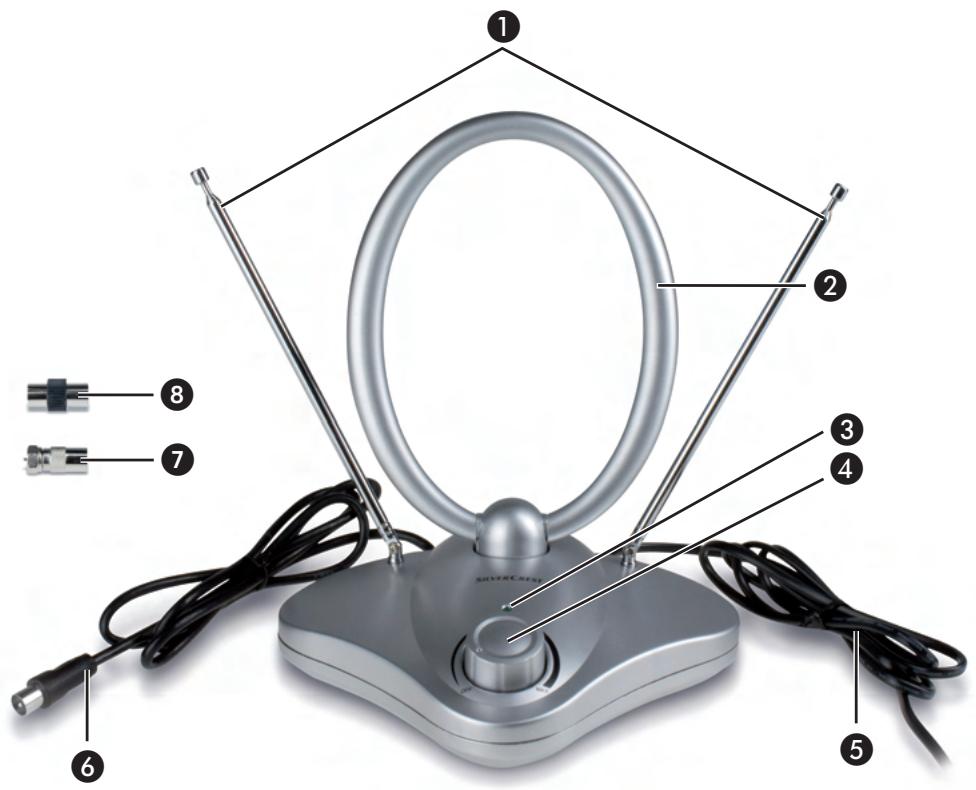

Antennes télescopiques (VHF/UKW/TNT) Antenne ovale (UHF) 3 Voyant de fonctionnement Bouton de réglage (puissance de l'ampli) Cordon d'alimentation Cable d'antenna 7 Adaptateur connecteur F/prise coaxiale Adaptateur priscoaxiale/prise coaxiale

Raccordement à un téléviseur

Raccordez le câble de l'antenne d'intérieur TV à la prise d'antenne du téléviseur.

Raccordement comme antenne radio

Si vous souhaitez utiliser l'antenne intérieure pour la réception de stations de radio, utilisez l'adaptateur prise coaxiale/prise coaxiale 8. Connectez l'adaptateur prise coaxiale/prise coaxiale au câble de l'antenne. Raccordez le câble de l'antenne avec l'adaptateur prise coaxiale/prise coaxiale 3 à la connexion 75 Ohm de votre chaîne hi-fi.

Raccordement à un récepteur TNT

Pour pouvoir raccorder l'antenne intérieure à un récepteur DVB-T avec connecteur F, il faut utiliser l'adaptateur connecteur F/prise coaxiale 7. Raccordez l'adaptateur connecteur F/prise coaxiale au câble de l'antenne. Vissez le câble de l'antenne avec l'adaptateur connecteur F/prise coaxiale à la prise F du récepteur DVB-T.

Branchement électrique

Insérez la prise secteur de l'antenne d'intérieur dans le bloc secteur.

Réception de signaux d'émetteurs par l'antenne d'intérieur

Les signaux de l'émetteur sont captés par l'antenne d'intérieur et sont transmis au téléviseur.

Pour recevoir des signaux d'émetteurs TNT, vous ne devez utiliser un récepteur TNT supplémentaire (les signaux TNT ne sont pas captés partout).

Vous devez orienter correctement l'antenne d'intérieur afin de permettre une réception de bonne qualité des signaux de l'émetteur.

Vous disposez pour cela des antennes suivantes:

1 deux antennes télescopiques capables de basculer et de pivoter pour la réception VHF et UKW ainsi que 2 une antenne ovale capable de basculer et de pivoter pour la réception UHF.

Alignement de l'antenne:

Sortez les deux antennes téléscopiques 1. et orientez-les jusqu'à ce que la réception soit optimale. Orientez l'antenne ovale en la tournant ou en la faisant pivoter, jusqu'à ce que la réception soit optimale.

Mise en marche et régulation de l'ampli

Vous pouvez régler la puissance de l'ampli en tournant le bouton 4 à l'avant de l'appareil:

Mettez en marche l'antenne d'intérieur en tournant le bouton de réglage ④ vers la droite. Le témoin d'activité ③ passe au vert. Tournez le bouton de réglage 4 vers la droite pour augmenter la puissance de l'ampli. Tournez le bouton de réglage ① vers la gauche pour diminuer la puissance de l'ampli. Tournez le bouton de réglage 4 complètement à gauche jusqu'à la butée pour arrêter l'antenne d'intérieur.

Que faire en cas de perturbations de la réception?

Des perturbations lors de la réception telles qu'une image floue ou déformée peuvent être dues aux facteurs suivants :

L'antenne d'intérieur n'est pas correctement orientée.

Chaque émetteur nécessite une orientation spécifique. Par conséquent, chaque fois que vous changez d'émetteur, vous devez réorienter l'antenne d'intérieur.

• Des obstacles sont placés dans la zone de réception de l'antenne d'intérieur.

Essayez d'écarter les obstacles ou placez l'antenne à un autre endroit.

Il y a des perturbations électromagnétiques à proximité.

Essayez d’éliminer les perturbations, par exemple si elles sont causées par d’autres appareils (téléphone mobile, micro-ondes, etc.).

• Perturbations à cause de dépassements de puissance.

Essayez d’éliminer les perturbations en réduisant la puissance de l’ampli en tournant le bouton de réglage 4.

Les propriétés de réception de l'antenne d'intérieur ne sont satisfaisantes que si vous vous trouvez à portée suffisante de l'émetteur.

Risque de choc électrique

• Avant de procéder au nettoyage, pensez systématiquement à retirer la fiche de la prise secteur.
• Ne plongez jamais l'antenne d'intérieur dans l'eau ou dans d'autres liquides pendant le nettoyage. Nettoyez l'antenne d'intérieur à l'aide d'un chiffon sec non pelucheux. N'utilisez jamais de solvant pour le nettoyage afin d'éviter d'endommager l'appareil.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale.

Ce produit est soumis à la directive européenne 2002/96/EC.

Eliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Procédez à une élimination des matériaux d'emballage respectueuse de l'environnement.

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Garantie & service après-vente

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphoneYOUR interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subsis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés lors du déballage du produit, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

FR Kompernass Service France

Tel.: [phone]

e-mail: [e-mail]

BE Kompernass Service Belgium

Tel.: [phone]

e-mail: [e-mail]
