| Type de produit | Machine à coudre mécanique |
| Marque | TOSHIBA |
| Modèle | 2444 |
| Alimentation | 220-240 V, 50 Hz (adaptateur secteur inclus) |
| Puissance | 90 W (estimation) |
| Nombre de points | 10 points intégrés (point droit, zigzag, boutonnière, surfil, invisible, élastique, etc.) |
| Points droits | 3 longueurs réglables (2, 3, 4 mm) |
| Points zigzag | 3 largeurs réglables (2, 3.5, 4 mm) |
| Boutonnière | Automatique en 4 étapes (points d’arrêt et chenilles gauche/droite) |
| Vitesse de couture | Variable par pédale, jusqu'à ~800 points/min (estimation) |
| Entraînement | Griffe d'entraînement avec plaque de recouvrement pour broderie |
| Enfilage | Manuel, suivi du guide numéroté (1 à 7) |
| Canette | Bobine horizontale avec bobinage automatique |
| Pieds-de-biche inclus | Zigzag (monté), boutonnière, bouton, point droit, fermeture éclair, rabatteur |
| Aiguilles incluses | 3 aiguilles ordinaires (normales) + 1 aiguille à pointe arrondie (ball point) |
| Éclairage | Ampoule intégrée (remplaçable) |
| Bras libre | Oui, avec tablette-allonge amovible |
| Marche arrière | Levier de marche arrière pour renforcer les coutures |
| Entretien | Nettoyage régulier de la griffe, huilage périodique (huile spéciale machine à coudre) |
| Sécurité | Interrupteur moteur, débrancher avant entretien ; conforme directive 76/889/CEE |
| Accessoires inclus | Canettes (3), tournevis, burette à huile, feutres, guide-tissu, guide de piquage, couteau à boutonnière, plaquette couvre-entraînement |
FOIRE AUX QUESTIONS - 2444 TOSHIBA
Questions des utilisateurs sur 2444 TOSHIBA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à coudre au format PDF gratuitement ! Retrouvez votre notice 2444 - TOSHIBA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2444 de la marque TOSHIBA.
MODE D'EMPLOI 2444 TOSHIBA
Vous debutez sur votre machine......
Vous avez quelques problèmes?
Consultez les rubriques
—Changement ou mise de l'aiguille (Page 34)
—Bobinage de la canette (Page 35)
—Mise en place de la canette (Page 38)

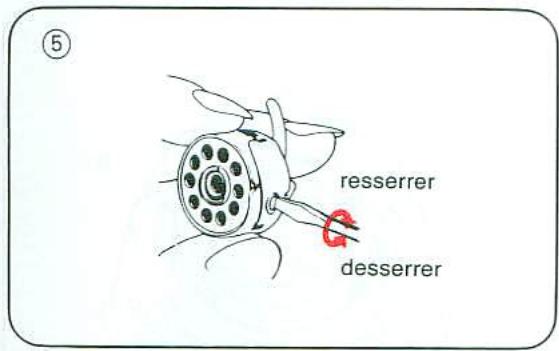

—Réglage de la tension inférieure (Page 39)
—Nettoyage de la loge de la navette (Page 41)
—Entretien de la machine (Page 42)
—Le bouton gradué de 1 à 9 en haut à gauche doit être sur 5.
—Le fil supérieur ainsi que le fil inférieur doivent être de même grosseur et avant de coudre les tirer ensemble vers l'arrière.
—L'aiguille possède un côté plat qui doit être dirigé vers l'arrière de la machine.
—Avant de sélectionner votre point l'aiguille doit se trouver obligatoirement en haut.
—L'enfilage du fil supérieur se fait de la droite vers la gauche en prenant garde de ne jamais croiser les fils (voir schéma sur machine).
—Mettre le fil dans le chas de l'aiguille de face (soit de l'avant vers l'arrière).
—Sur le côté extérieur droit se trouve le volant (marron) et le volant libre (noir). Ce dernier ne doit jamais être serré. Le mettre dans sa position tout simplement en le faisant tourner en le tenant entre le pouce et l'index.
La conservation de cet emballage est conseillée pour l'eventuel transport de cette machine en toute securite.
Ce modèle est conforme à la directive 76/889/CEE
SOMMAIRE
- NOMENCLATURE DES PIECES....2
- ACCESSORIES .... 3
- AVANT DE COMMENCER A COUDRE....4
(1) Enlèvement De La Tablette-Allonge....4
(2) Connection De La Pédale Et Du Fil Electrique....5
(3) Enfilage Du Fil Supérieur 6
(4) Pour Faire Remonter Le Fil Inférieur....8
(5) Table Des Tissus, Fils Et Aiguilles 9
(1) Cadran De Sélection Du Points....10
(2) Cadran De Réglage De Longueur Du Point....11
(3) Levier De Pied-De-Biche Double....12
(4) Réglage De La Tension Des Fils....12
- COUTURE AU POINT ZIGZAG....13
(1) Tension Du Fil Pour Point Zigzag....13
- SURFILAGE....14
- COUTURE D'OURLET INVISIBLE....15
- BOUTONNIERES....17
(1) Changement Du Pied-De-Biche....17
(2) Longueur De La Boutonnière 18
(3) Largeur De La Boutonnière....18

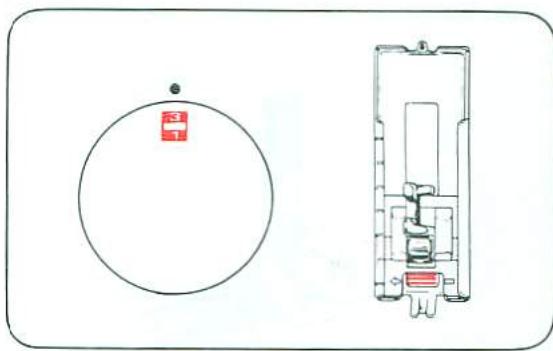

(4) Couture De La Boutonnière....19

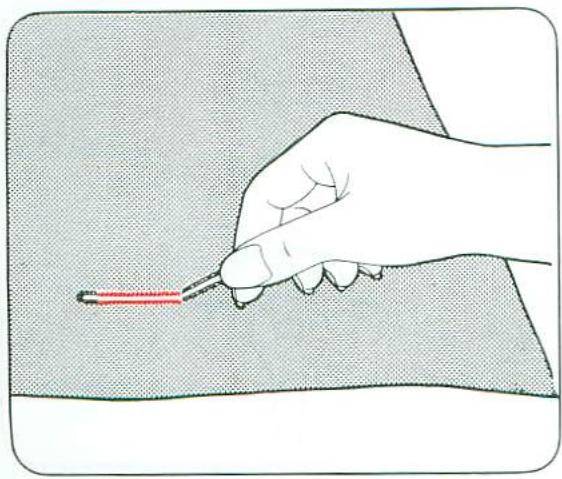

(5) Ouverture Des Boutonnières....20
(6) Boutonnières Au Cordonnet....20

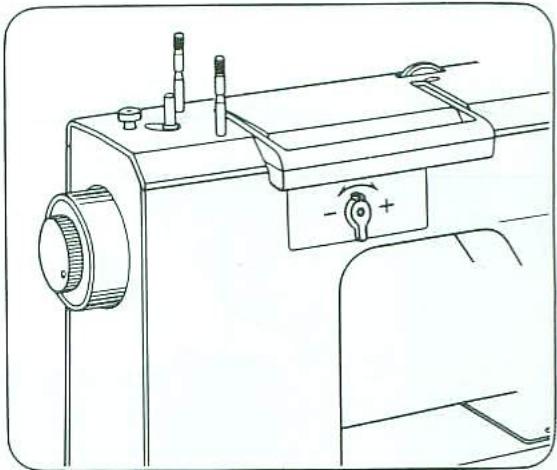

(7) Réglage De La Longueur Du Point Bourdon Boutonnières....21
-
POSE DES BOUTONS....22
-

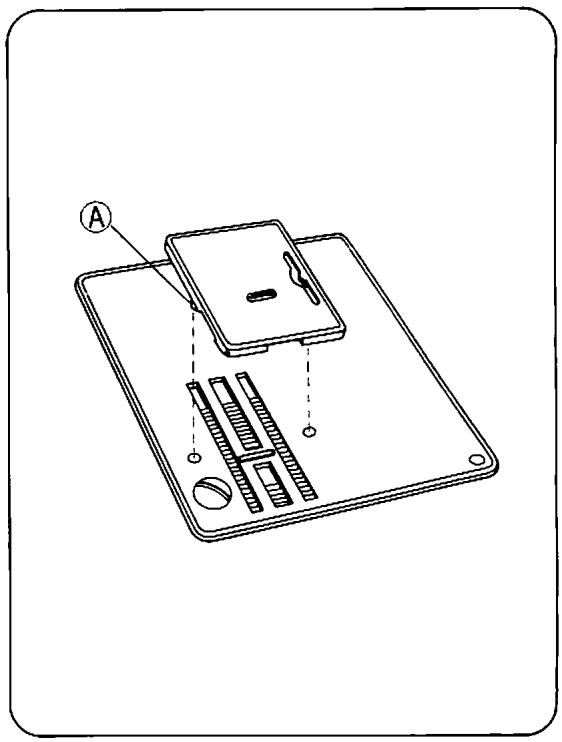

PLAQUE DE GRIFFE D'ENTRAINEMENT....23
- REGLAGE DE LA PRESSION DU PIED-DE-BICHE....23
- SUPER POINTS AUTOMAIQUES 24
(1) Reglage De Regularite Du Point Elastique....24

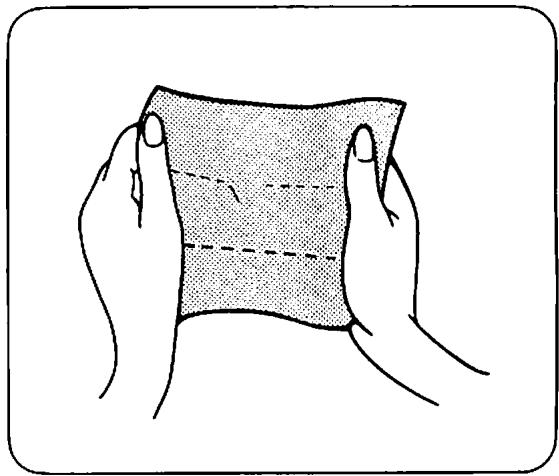

- COUTURE ELASTIQUE....25
- SURJET 26
- POSE DE FERMETURES ECLAIRS....27
- OURLET ROULE 28

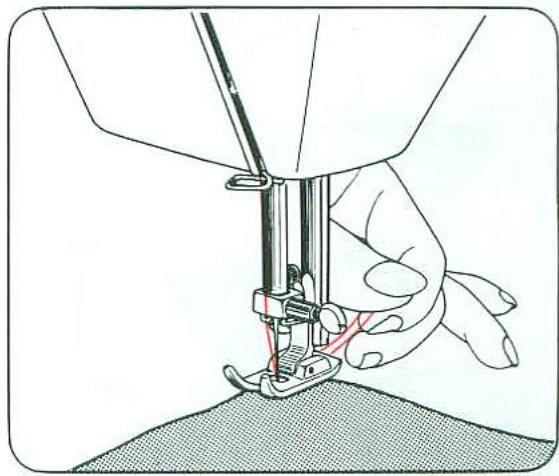

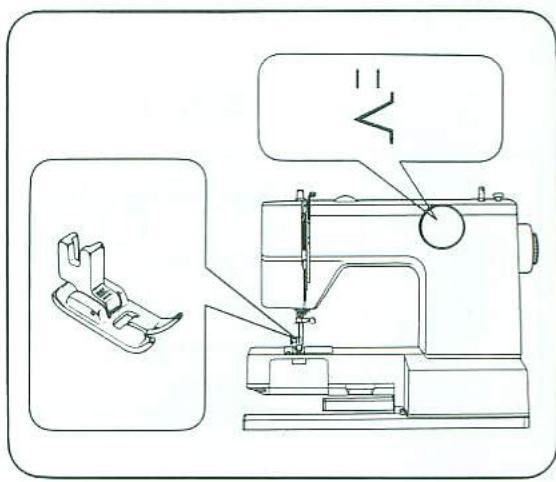

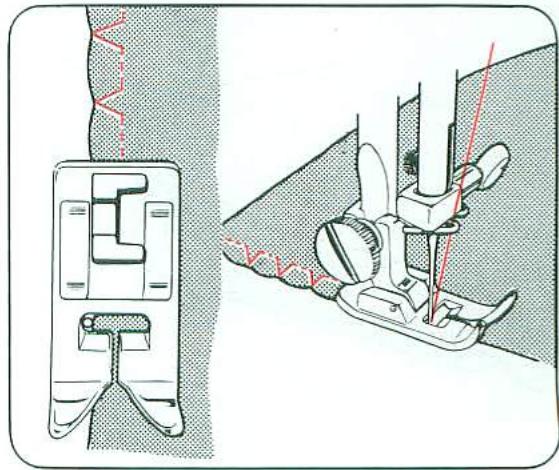

- COUTURE COQUILLE....29
- MATELASSAGE....30
- APPLICATIONS....31
- BRODERIE 32

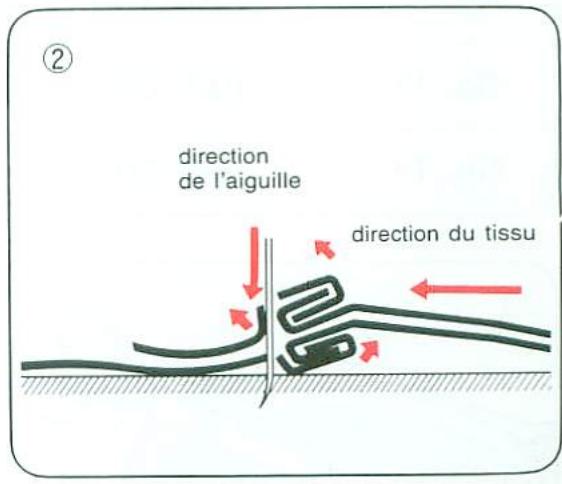

- COUTURE DE PLUSIEURS EPAISSEURS DE TISSU....33
TRES IMPORTANT
- CHANGEMENT OU MISE EN PLACE DE L'AIGUILLE....34

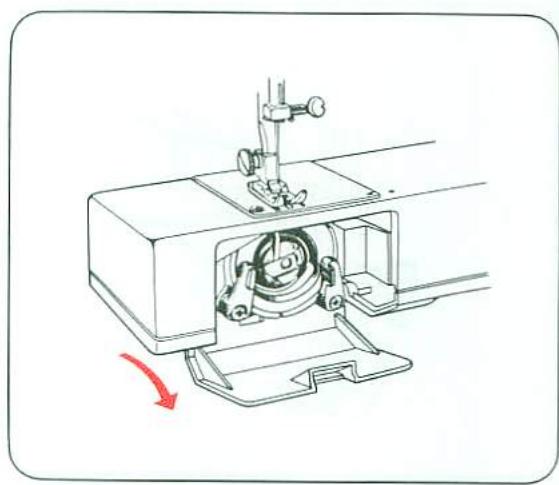

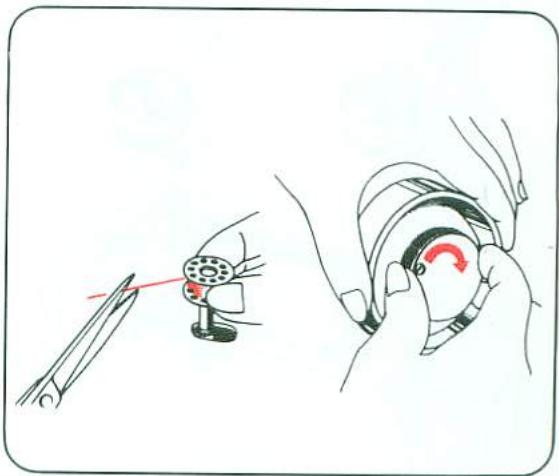

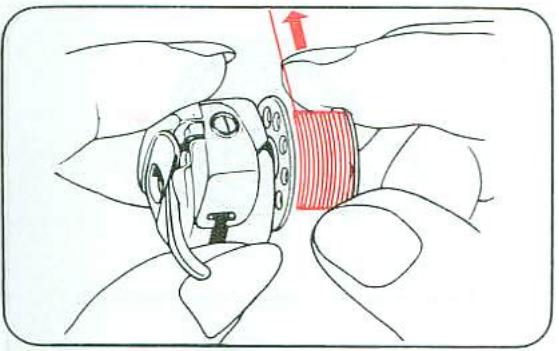

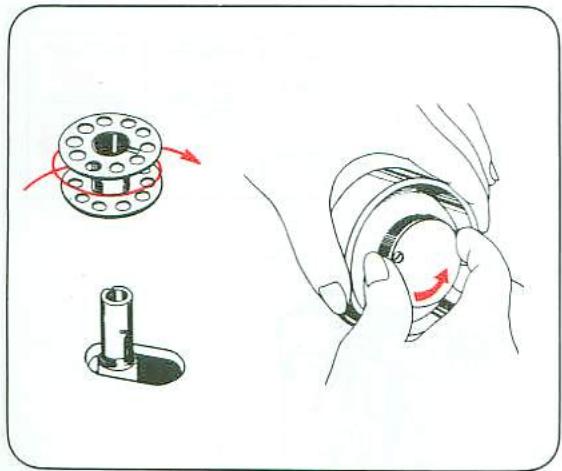

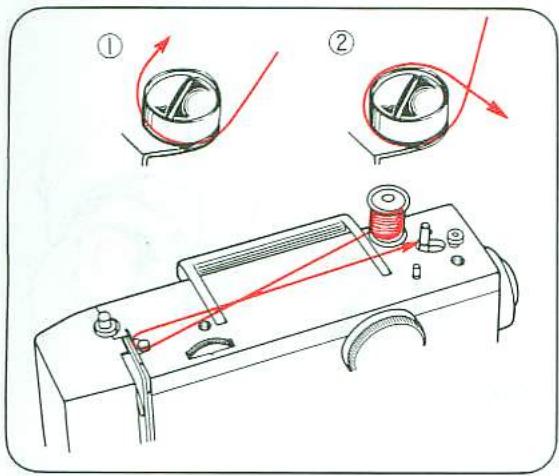

- BOBINAGE DE LA CANETTE....35

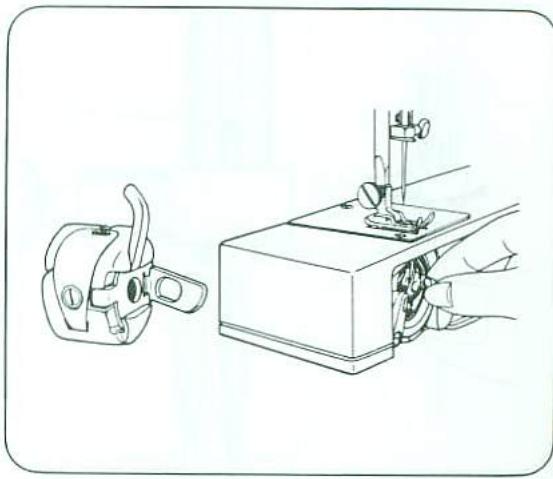

- MISE EN PLACE DE LA CANETTE....38

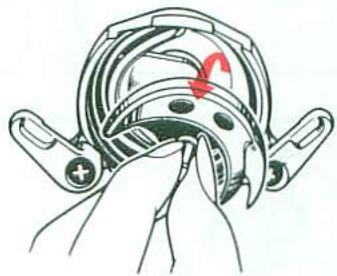

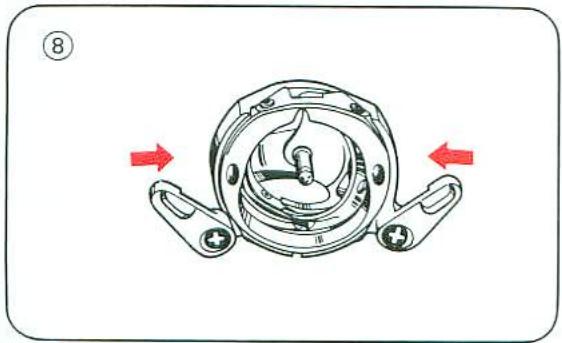

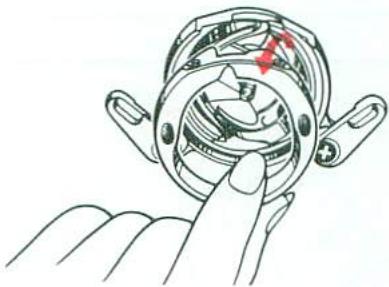

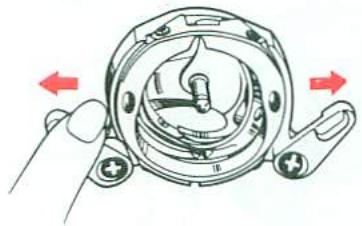

- REGLAGE DE LA TENSION INFERIURE....39

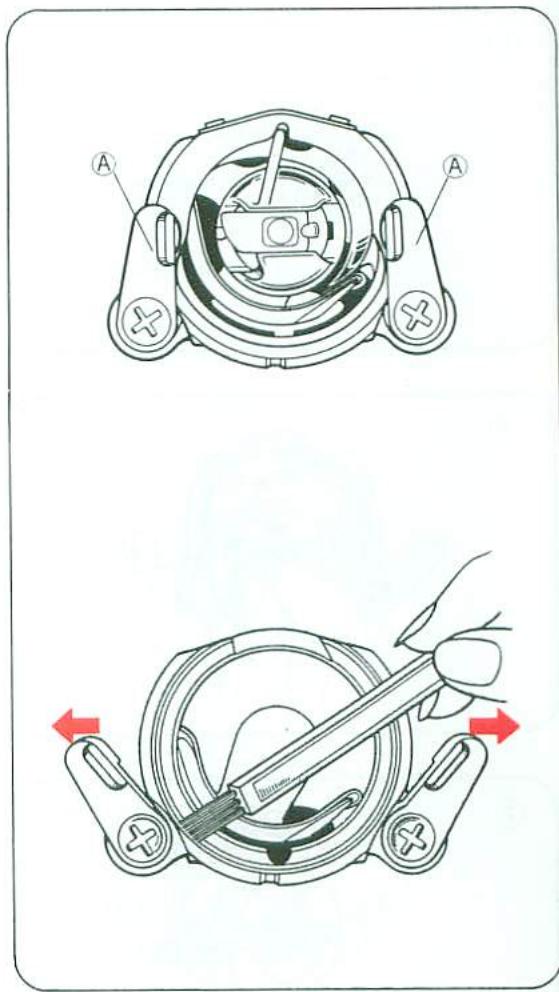

- NETTOYAGE DE LA LOGE DE LA NAVETTE....41
- ENTRETIEN DE LA MACHINE....42
(1) Nettoyage....42

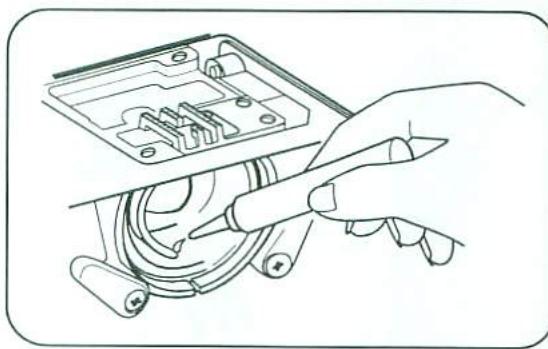

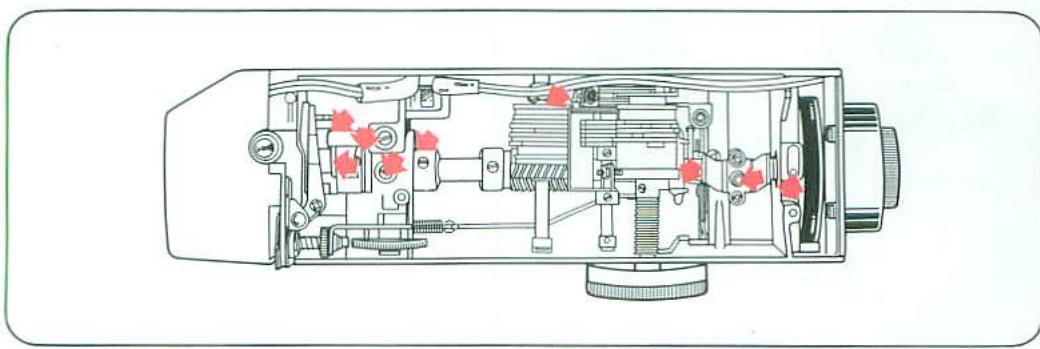

(2) Huilage 43
-
REMPLACEMENT DE L'AMPOULE....44
-
TABLEAU DE CONTROLE 45
—RECOMMANDATIONS—

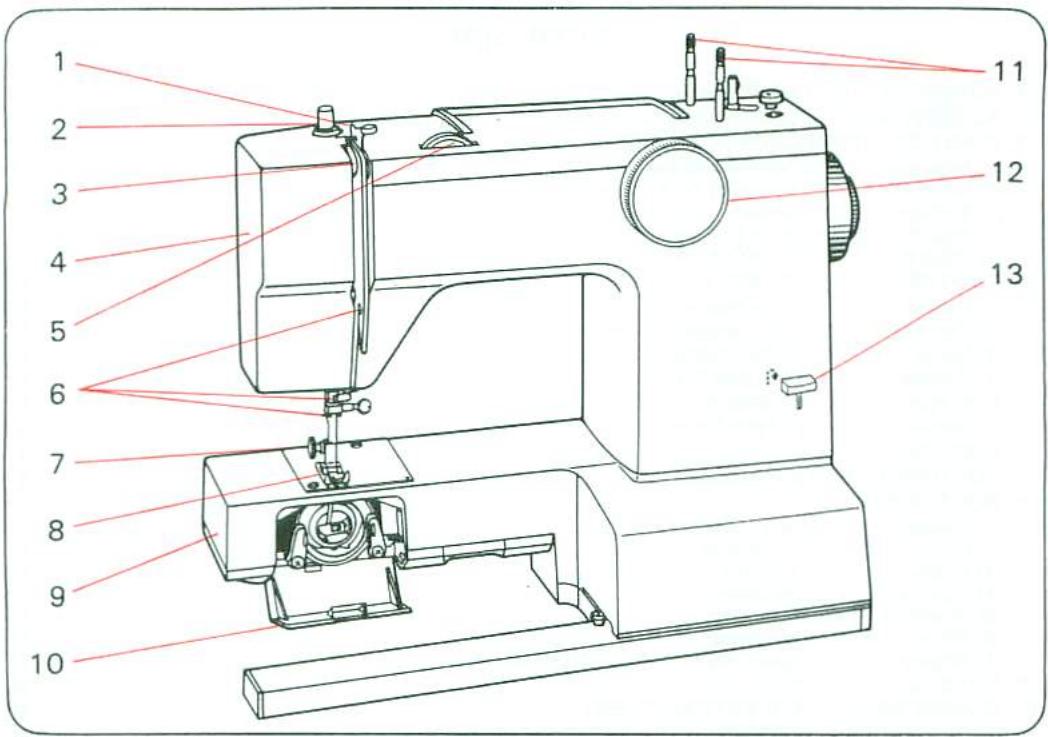

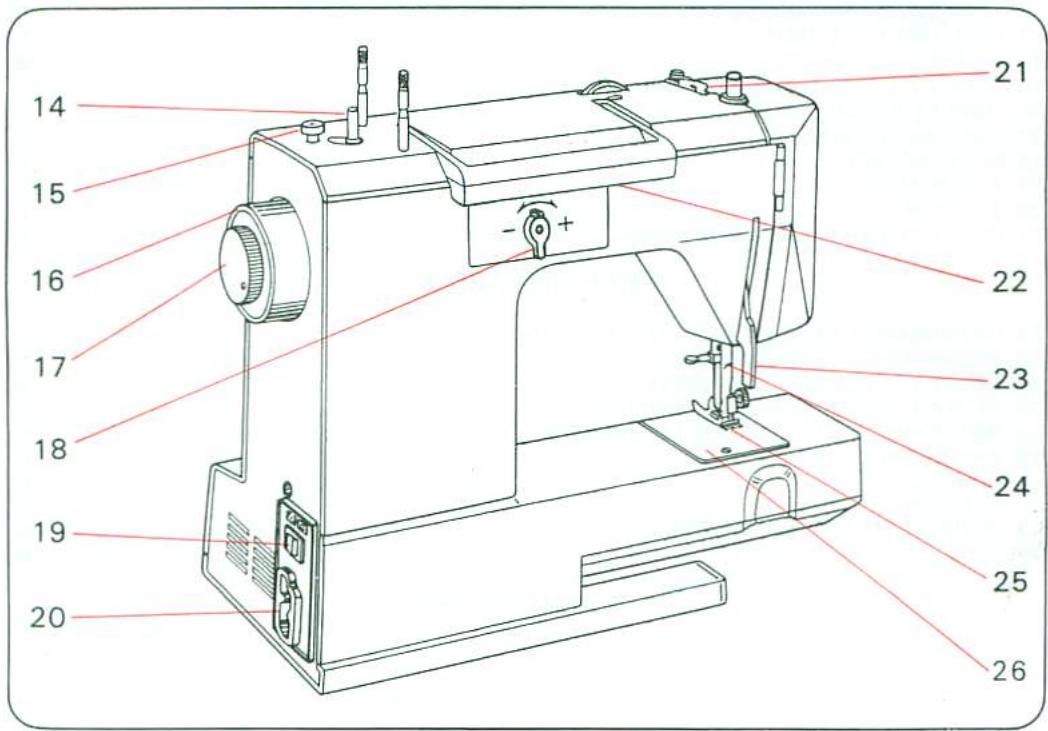

1. NOMENCLATURE DES PIECES
- Guide-fil pour le bobinage de la canette
- Reglage de la pression du pied-de biche
- Tendeur de fil
- Couvercle frontal
- Cadran de tension du fil supérieur
- Guide du fil supérieur
- Vis de fixation du pied-de-biche
- Pied-de-biche
- Bras libre
- Couvercle de la navette
- Porte-bobine (escamotable)
- Cardran de sélection du point
-
Levier de marche arrière
-
Axe de bobinage de la canette
- Blocage de la canette
- Volant
- Bouton de débrayage
- Réglage fin pour points super-automatiques et boutonnières
- Interrupteur du moteur
- Prise de courant
- Guide du fil supérieur
- Poignée
- Levier remonteur du pied-de-biche
- Coupe-fil
- Griffe d'entrainement
- Plaque-aiguille
2. ACCESSORIES
※ | Pied Zigzag(monté sur la machine) |  Aiguilles ordinaires (3) Aiguille renfée “ ball point ” (1) |
※ | Pie pour boutonnière | |
※* | Pied pour bouton | ※  Pied de biche point droit |
※ | Pied pour fermeture éclair |  Tournevis (petit)(grand) |
※* | Pied rabatteur | Burette à huile |
*  | iide de piquage | Feutres(2) |
*  | Guide-tissu | ※ Pour le modele 2441 Pied de biche à c |
 | Couteau à boutonnière | |
 | Plaquette couvre entrainement | |
Canettes (3)   | Les accessoires sont rangés ansLe compartiment incorporé sur le devant de la tablette-allonge.* Accessories en option | |
3. AVANT DE COMMENRCER A COUDRE
La machine est rangée sur un support plat, ce qui facilite le travail usuel de couture.

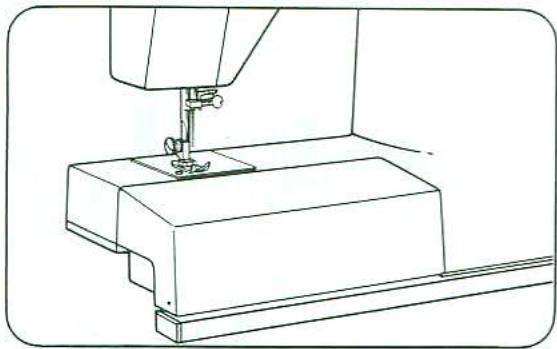

(1) Enlèvement De La Tablette-allonge
Glissez la tablette dans le sens de la flèche pour utiliser la machine en bras libre.
L'utilisation de la machine en braslibre permet de coudre ou de broder facilement pantalons, manches et poignets de chemises, blouses, etc. Pour remettre en place la tabletteallonge, suivez les mêmes directives que celles mentionnées cidessus mais en sens inverse.

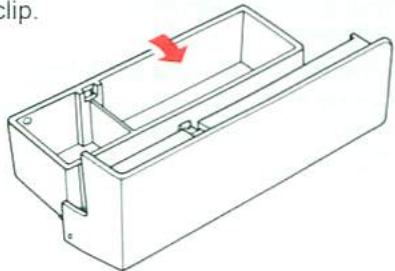

Tirez le couvercle de la boite d'accessoires dans le sens de la flèche pour l'ouvrir.

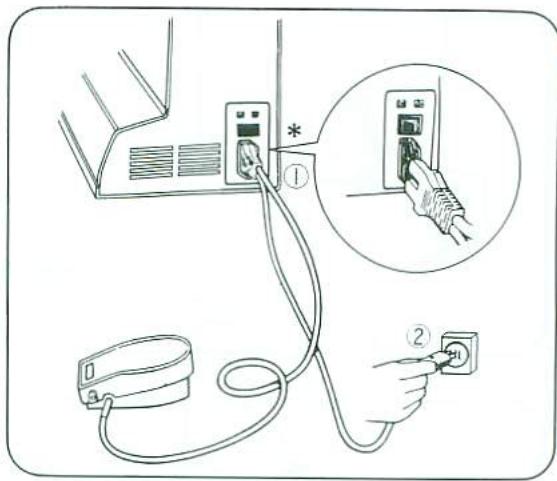

(2) Connexion De La Pédale Et Du Fil Electrique
Connectez la pédale et le fil électrique ①, ②.
Avant de brancher votre machine, assurez-vous que la tension est la même que celle de votre machine (voyez l'inscription au dos de la machine).
La tension varie d'un pays à l'autre.
Poussez sur l'interrupteur du moteur et allumez la lumière.
Lorsque vous n'utilisez pas votre machine, veillez à l'éteindre ou à la débrancher.
Plus vous appuyez sur la pédale, plus la machine fonctionne vite.

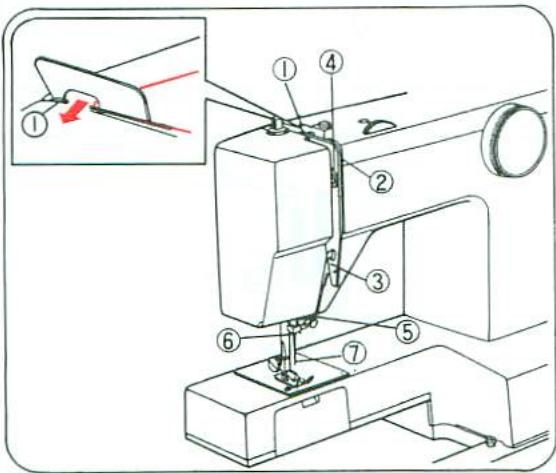

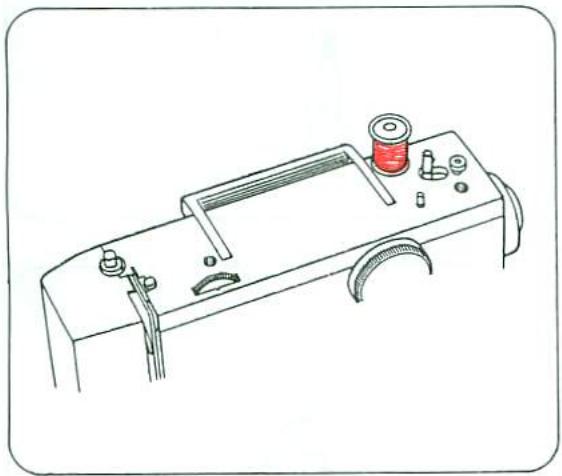

(3) Enfilage Du Fil Supérieur
Repoussez la poignée vers l'arrière.
Tirez le porte-bobine, et placez une rondelle en feutre sur le porte-bobine.
Mettez une bobine sur le porte- bobine.
Placez le tendeur de fil ④ à sa position la plus haute en tournant le volant vers vous.
Enfilez en suivant les numéros ① à ⑦.
Faites passer le fil par le guide-fil ①
Puis entre les deux disques du tendeur ②.
Accrochez-le au guide ③, de bas en haut.
Enfilez-le ensuite par le tendeur de fil ④.
Faites passer le fil par le guide ⑤, de droite à gauche, puis par le guide ⑥ (situé à gauche) et par le chas de l'aiguille ⑦.
Laissez pendre environ 15 cm de fil.

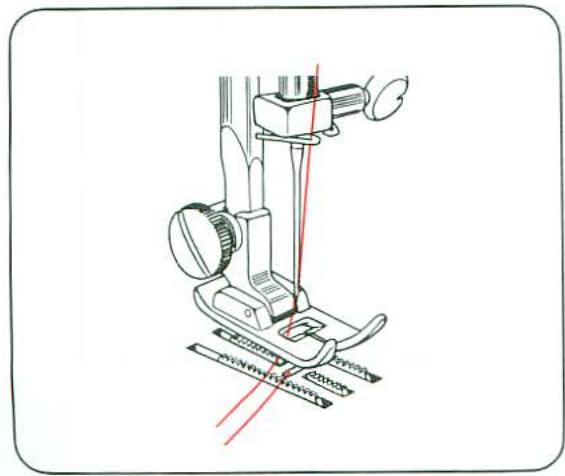

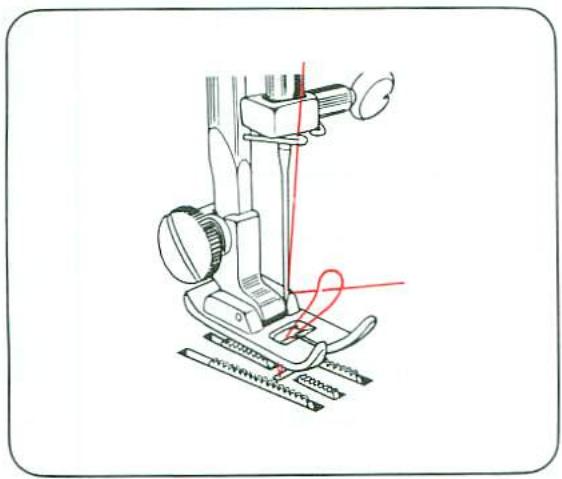

(4) Pour Faire Remonter Le Fil Inférieur
Saisissez l'extrémité du fil supérieur de la main gauche.
Tournez lentement le volant vers vous jusqu'à ce que l'aiguille descende puis remonte.
Tirez lentement sur le fil supérieur de telle sorte que le fil inférieur fasse une boucle.
Tirez les deux bouts des fils à 15 cm environ du pied et placez-les tous les deux à gauche et sous le pied-de-biche a chaque depart.
(5) Table Des Tissus, Fils Et Aiguilles
| TISSU | FIL | AIGUILLE | REMARQUES | ||||
| CotonEur | CotonMercerisé | Polyester/Coton:soie;nylon | Eur.705 | Amer.15×1 | Forme dela pointe | ||
| TRES DELICAT: dentelle,voile, chiffon, filet | 70 | 60 | soie,nylon | 65–70 | 9 | normale | Reláchez latensionsupérieurede un oudeux points |
| DELICAT: crêpe, batiste,organdi, taffetas | 50-70 | 60 | soie,nylon | 65–70 | 9 | normale | |
| LEGER: crêpe, laine,brocard, velours | 30 | 50 | soie | 75–80 | 11 | normale | |
| MOYEN: laine, soie, lin,velours, piqué, faille,velours bouclé | 30 | 50 | soie | 80–90 | 11–14 | normale | |
| LOURD: coton croisé,coutil, toile | 30 | Q.I. (x) | Poly/coton | 100 | 16 | normale | |
| TRES LOURD: tissud'ameublement, toilede tente, canevas | 30 | Q.I. | Poly/coton | 120 | 19 | normale | |
| TRICOTS | |||||||
| LEGER: tricots | 50-70 | 60 | soie | 70 | 9 | lègèrementarrondie | |
| MOYEN: jersey, doubleface | 30 | 50 | soie,nylonPoly/coton | 70–80 | 9–10 | lègèrementoumoyennementarrondiemoyennementoufortementarrondie | |
| LOURD: double-face, | 30 | 50 | soie,nylon,poly/coton | 80–90 | 11–14 | ||
| FOURURES ARTIFI-CIELLES, VELOURSET FEUTRES | 30 | Q.I. | Poly/coton | 90–100 | 14–16 | arrondie oueffilée | |
| CUIR | |||||||
| FILMS VINYLIQUES | 30 | 50 | poly/coton | 90 | 14 | triangulaire | |
| LEGER OU MOYEN | 30 | 50 | poly/coton | 90–100 | 14–16 | triangulaire | |
| CUIR EPAIS | 30 | Q.I. | poly/coton | 100–110 | 16–18 | triangulaire | |
| DECORATIONPIQURE DE TETEBRODERIE MACHINE | soie retorse50-70 | 100–11065–60 | 16–189–11 | normalenormale | |||
(x) Q.I. Qualité Industrielle

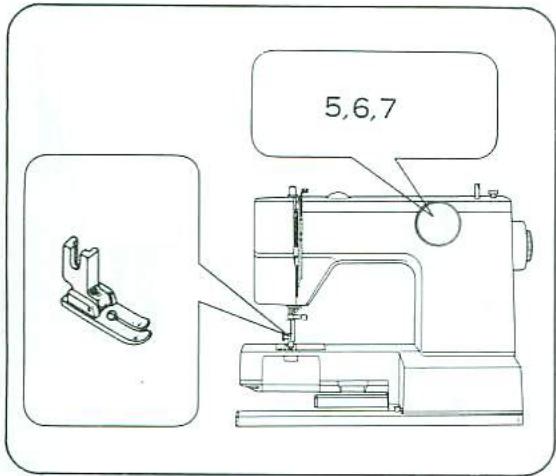

Réglez la machine comme indiqué ci-contre.
Il est possible de sélectionner trois sortes de points droits comme montré ci-dessous.
| Sélecteur programme | Longueur de point |
| 5 | 2m/m |
| 6 | 3m/m |
| 7 | 4m/m |
(1) Cadran De Sélection Du Points
Boutonnière (Arrêt)
5, 6 Point droit sur trois et 7 longueurs de point différentes
8, 9, 10 Point zig-zag sur trois largeurs de point différentes
11 Couture invisible

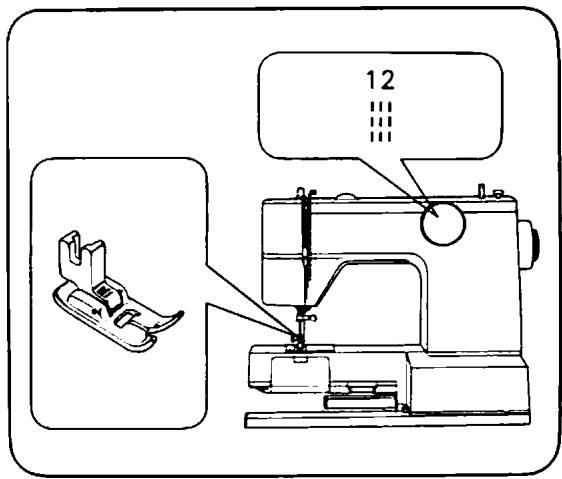

12 Point droit triple extensible
13 Point surjet

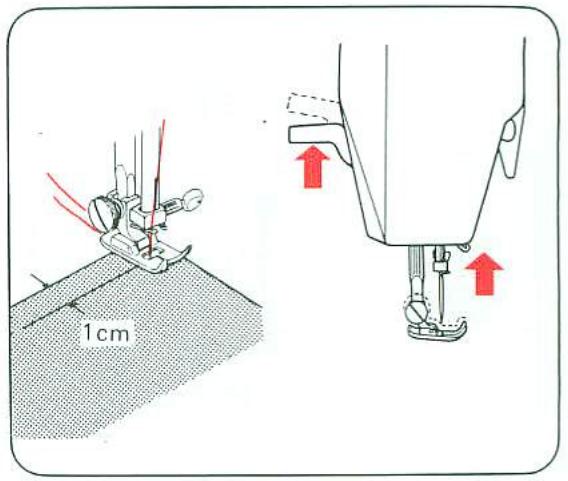

Placez le tissu sous le pied à environ 1cm du bord.

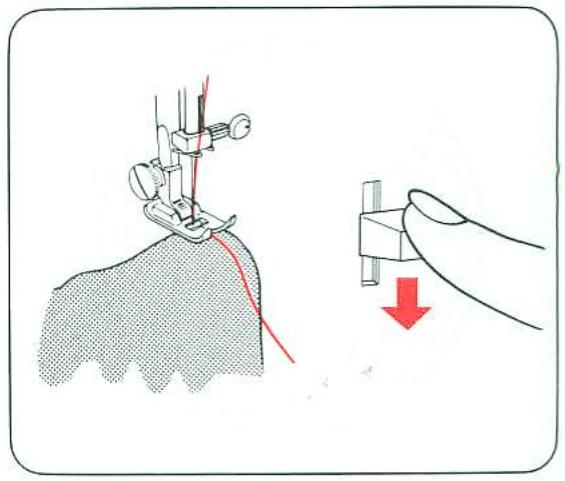

(2) Levier De Pied-De-Biche Double
Pour obtenir un relèvement plus important du pied-de-biche lorsque vous piquez des matières épaisses, relevez fortement le levier du pied-de-biche aussi loin qu'il peut aller.
Pour renforcer la couture, recoudre en marche arrière au bord du tissu. Pour ce faire, abaisser le levier de marche arrière.
Relachez le levier de marche arrière et commencez à coudre en guidant le tissu à la main. Ne tirez jamais trop fort votre tissu.
Le guide-tissu est utilisé pour faire des coutures longues à une certaine distance du bord. Placez le guide dans l'orifice du bras, à droite de la plaque aiguille et réglez la distance choisie. Piquez en faisant avancer le tissu de manière à ce que son bord touche le guide.
Pour réaliser une couture incurvée, placez le guide-tissu selon un certain angle.
Pour renforcer la fin de la couture, piquez quelques points en marche arrière.
Tirez le tissu vers la gauche lorsque vous avez terminé.
Coupez les fils à l'aide du coupe-fil derrière la barre presse-étoffe.
(4) Réglage De La Tension Des Fils
Avant de passer à la couture définitive, faites un essai sur une chute de la même étoffe.
Si la tension est correcte Ⓐ, la tension des fils inférieur et supérieur doit être égale et assez forte pour que les deux fils s'entrecroisent au centre de l'ouvrage.
Si la tension du fil supérieur est trop forte (faible) le fil supérieur (inférieur) se trouve à plat sur (sous) le tissu Ⓑ Ⓒ.
Pour obtenir la tension correcte, tournez le bouton régulateur de tension.

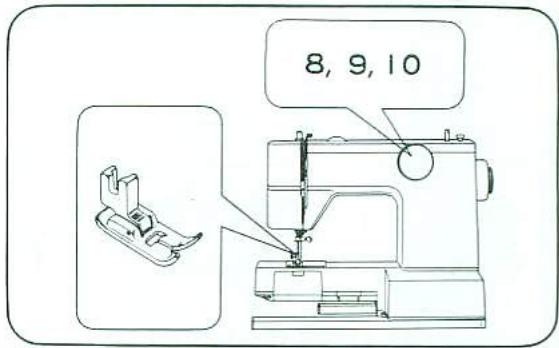

5. COUTURE AU POINT ZIGZAG

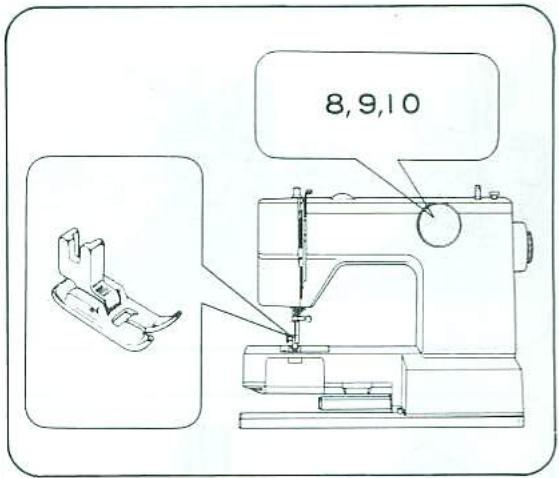

Règlez la machine comme indiqué ci-contre.
Pour éviter que les extrémités de couture soient inégales, réglez la machine sur “couture au point droit” et piquez en marche arrière aux deux extrémités de la couture.
Il est possible de sélectioner 3 types de zigzag comme montrés.
| Sélecteur programme | Largeur de point | Longueur de point |
| n° 8 | 2mm | 1mm |
| n° 9 | 3.5mm | 2.5mm |
| n° 10 | 4mm | 3mm |

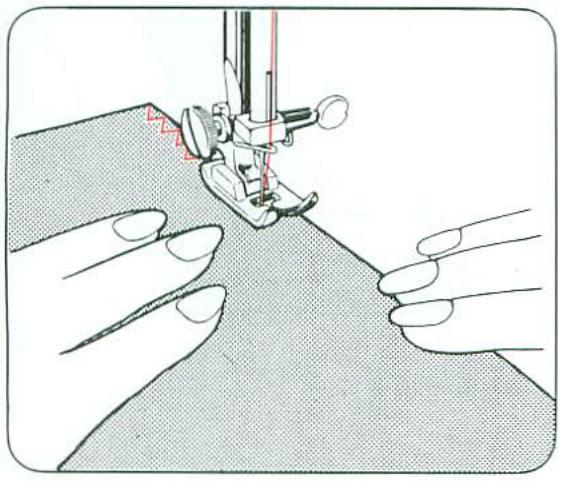

(1) Tension Du Fil Pour Point Zigzag
Pour une meilleure présentation du point zigzag, le tension du fil supérieur doit être moins forte que pour le point droit.
Relachez donc légèrement la tension du fil supérieur.

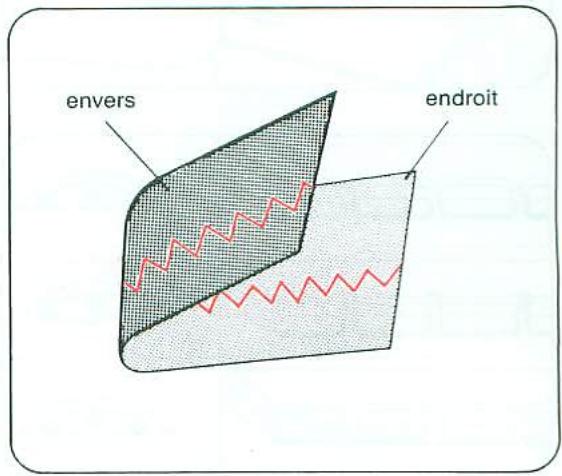

Surfilage des tissus légers:
Réglez la machine comme indiqué ci-contre.
Cousez soigneusement de façon à ce que tous les points piqués sur le bord droit soient alignés le long du bord du tissu.

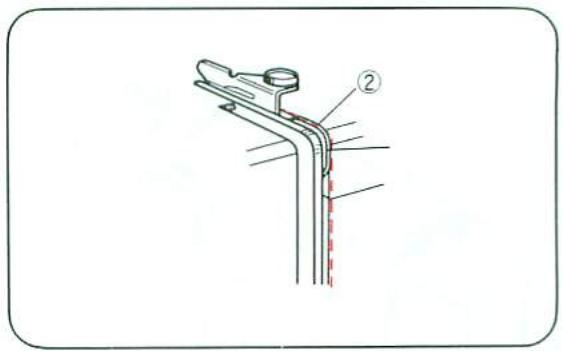

7. COUTURE D'OURLET INVISIBLE
Réglez la machine comme indiqué ci-contre.
Pliez l'ouvrage comme indiqué ci-contre et placezle sous le pied-de-biche.
Pour obtenir un travail net, il est préférable de faufiler ou d'aplatir d'abord au fer.
Commencez à piquer et assurez-vous que les points droits sont piqués au bord de l'ourlet et que les points biaisés n'accrochent qu'un ou deux fils du pli flottant.
① Couture correcte.
⑥ L'aiguille accroche trop le bord du pli.
© L'aiguille n'accroche pas du tout le bord du pli.

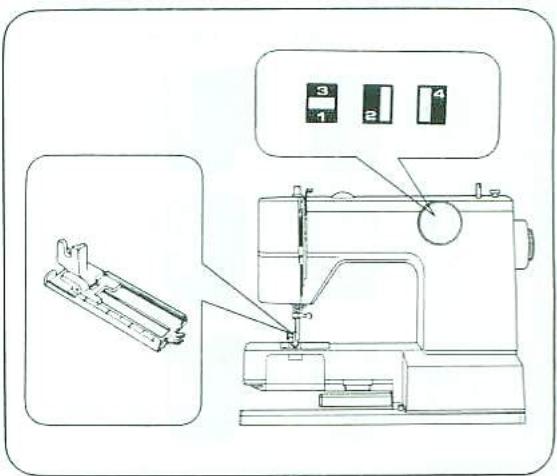

8. BOUTONNIERES
Réglez la machine comme indiqué ci-contre.

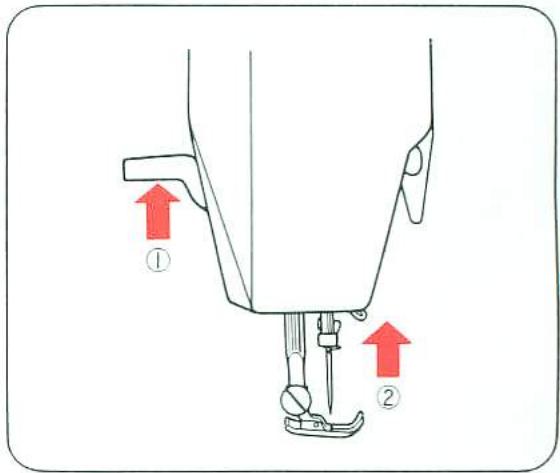

Levez le levier remonteur du pied-de-biche ①.
Veillez à ce que la barre-aiguille soit à sa position la plus haute en tournant le volant vers vous ②.

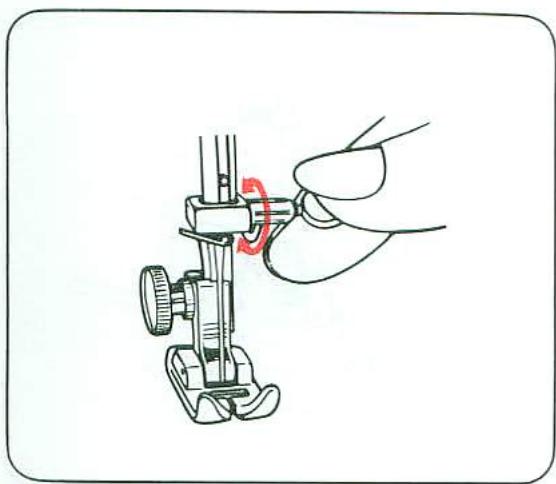

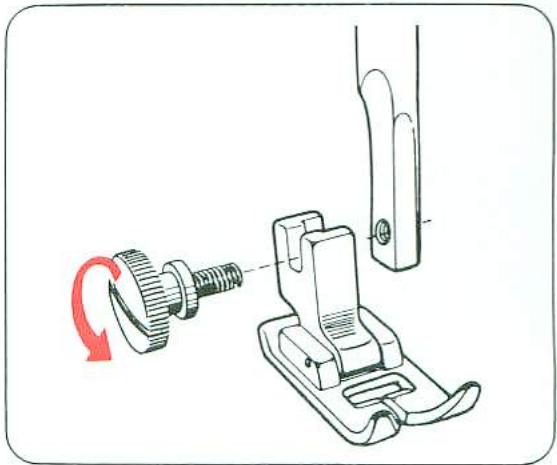

Pour enlever le pied-de-biche, dévissez la vis de fixation.

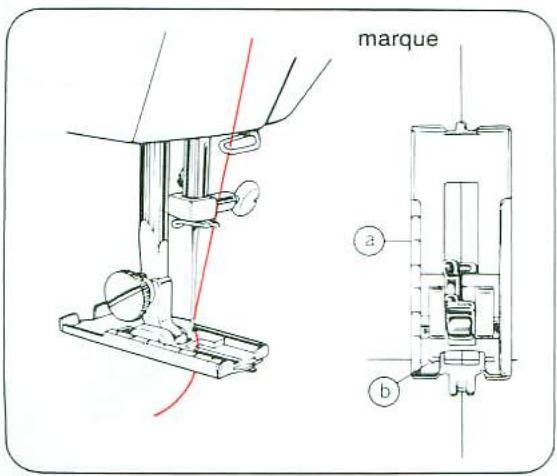

(2) Longueur De La Boutonnière
Mesurez le diamètre et l'épaisseur du bouton et ajoutez 0.3 cm pour les points d'arrêt.
Tracez la dimension de la boutonnière sur le tissu.
(3) Largeur De La Boutonnière
Déterminez la largeur selon le diamètre et l'épaisseur du bouton et selon la matière du tissu.
Mise en place du pied-de-biche pour boutonnière.

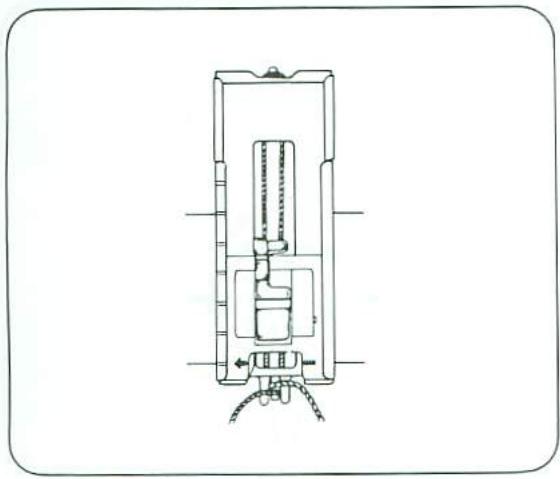

Tirez complètement vers l'arrière la glissière ① du pied pour boutonnière.
Placez le tissu sous le pied afin que la marque de la boutonnière soit placée au centre du pied et que la flèche ⑥ du pied indique le commencement de la boutonnière.
(4) Couture De La Boutonnière
Point d'arret: réglez le bouton de sélection du modèle sur 1 ( ) et piquez 5 à 6 points.
Chenille gauche: changez le bouton de sélection et placez-le sur 2 ( ), Piquez la chenille gauche de la ligne de début jusqu'à la ligne finale.
Repérez le point où s'arrête la flèche, de manière à ce qu'il ne soit plus nécessaire de marquer des lignes d'arrêt pour toutes les autres boutonnières.
Point d'arret: placez le bouton de sélection sur 3 ( ) et piquez 5 à 6 points.
Chenille droite: placez le bouton de sélection sur 4 ( ) et piquez la chenille droite jusqu'au premier point.
A l'aide d'une épingle, marquez le point d'arrêt afin de ne pas couper trop loin.
Percez la boutonnière au milieu à l'aide d'un découvit.
Pour renforcer les boutonnières dans des tissus extensibles, tels les tricots, il est recommandé d'effectuer les boutonnières au cordonnet.
Accrochez le cordonnet à l'ergot situé à l'arrière du pied-de-biche, tendez-le et passez-le dans les encoches à l'avant du pied. Piquez ensuite les chenilles comme pour les boutonnières normales.
Lorsque la boutonnière est terminée, tirez l'extrémité du passe-ment de façon à ce-que la boucle située à l'autre bout disparaisse dans la couture. Passez les extré-mités du cordonnet à l'envers du tissu et faites un noeud, ou coupez les deux extrémités.
(7) Réglage De La Longueur Du Point Bourdon boutonnières
Pour obtenir une densité de point identique des deux côtés de la boutonnière, il suffit d'utiliser le bouton de réglage spécial.
Ce dispositif doit se trouver en principe en position neutre (entre “+” et “-”).
Si le point bourdon est trop serré du côté droit, tourner le bouton vers la droite.
Si le point bourdon est trop ouvert du côté droit, tourner le bouton vers la gauche.
Nota: Ce bouton sert également à régler l'équilibre du point élastique. Veuillez pour cela vous référer à la page 24 pour voir son fonctionnement.
Réglez la machine comme indiqué ci-contre.
Monter la plaque à repriser sur la plaque d'aiguille (voir page 23).
Sélectionner la largeur du zigzag correspondant à la dimension du bouton à partir de l'exemple n° 8, 9, et 10.
Placez un bouton et le tissu sous le pied. Lorsque l'aiguille arrive au-dessus du trou gauche, abaissez le pied-de-biche.
Relevez l'aiguille et réglez la largeur du zigzag de façon à ce que l'aiguille pique dans le trou droit du bouton.
Cousez 5 à 6 points à vitesse moyenne.
Arrêtez la machine lorsque l'aiguille est en position relevée.
Retirez l'ouvrage et coupez les fils. Faites passer les fils à l'envers du tissu et nouez-en les extrémités.
10. PLAQUE DE GRIFFE D'ENTRAINEMENT
Pour effectuer certains travaux comme les reprises, pose de boutons, crochets, broderie de monogrammes, il ne doit pas y avoir d'entrainement automatique du tissu que l'on guide à la main pour le contrôler. A cet effet, il faut monter la plaquette couvrante jointe aux accessoires.
- Relever le levier de pied-de-biche.
- Amener l'aiguille en position haute au moyen du volant.
- Introduire les deux pieds "A" de la plaquette dans les orifices corres pondants de la plaque de travail de manière à les enclancher.
- Pour retirer la plaquette, il suffit d'en soulever les coins.
Appuyer sur l'anneau exténeur du réglage de pied presseur. La pression est supprimée. Pour augmenter cette pression, enfoncer la tige intérieure jusqu'à obtention de la pression désirée.
La machine est équipée pour réaliser les cinq points suivants en automatique; leurs multiples utilisations sont décrites ci-dessous: n° 12 Point droit extensible triple n° 13 Surjet
(1) Reglage De Regularite Du Point Elastique
Lorsqu'on fait une piqûre au point élastique, le bouton de réglage doit se placer en position neutre (entre "+" et “-”). Pour coudre certains tissus, il vous faudra peut-être procéder à un réglage pour équilibrer les points, de façon à obtenir un bel aspect.
Si la couture présente un aspect lâche, comme sur le modèle gauche du schéma, régler en tournant légèrement vers “-” jusqu’à ce que le dessin ressemble au dessin central.
Si la couture paraît serrée comme sur le modèle de droite, tourner le bouton vers “+” jusqu’à ce que les points soient comme vous le souhaitez.
13. COUTURE ELASTIQUE
Réglez la machine comme indiqué ci-contre.
La piquère triple offre un aspect particulièrement solide, pour des coutures de pantalons, coutils, etc..., trois fois plus forte qu'une couture normale et beaucoup plus extensible. On peut tirer dessus en même temps que sur l'étoffe sans casser le fil. Elle convient en particulier pour tous les tissus élastiques, les coutures renforcées sur vêtements de sport et, d'une façon générate, pour toutes les coutures soumises à des efforts importants.
Le point de surjet permet de piquêr et de surfiler en une seule opération.
Réglez la machine comme indiqué ci-contre.
Placez les deux pièces de l'ouvrage ensemble, les endroits se faisant face et piquez.
Pour empêcher les bords de s'effilocher, veillez à ce que les points extérieurs débordent du tissu.
Dans certains cas, le point de sur- jet peut être utilisé pour surfiler.
15. POSE DE FERMETURES ECLAIRS
Réglez la machine comme indiqué ci-contre.
En utilisant un pied-de-biche spécial pour fermeture-éclair accompagné d'une glissière, la couture d'une fermeture éclair peut être faite sans qu'il soit nécessaire de tourner le tissu.

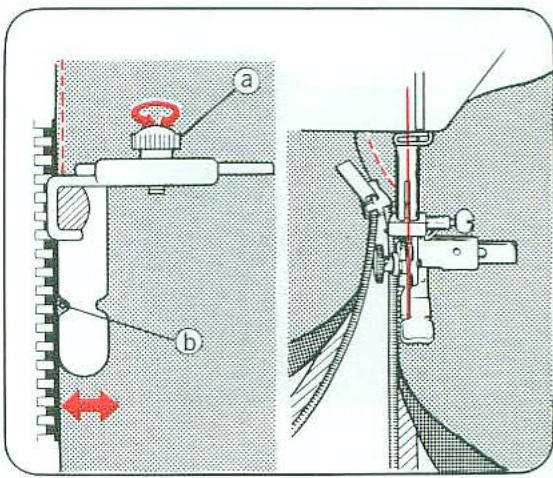

Desserrez la vis Ⓐ et placez le pied de manière à ce que l'aiguille soit en position ⓑ.
Resserrez la vis.
Cousez le côté droit de la fermeture-éclair en guidant soigneusement le tissu. Veillez toujours à ce que les dents droites de la fermeture-éclair soient parallèles au bord gauche du pied-de-biche.
Placez le pied-de-biche de façon à ce que l'aiguille soit en position © procédez de la même manière pour piquer le côté gauche de la fermeture-éclair.
Réglez la machine comme indiqué ci-contre.
Au point droit
Faites un double pli de 0.3cm sur une longueur de 5cm environ à chaque bord de l'ouvrage et écrasez le pli.
Piquez deux fois à 0.6cm du bord. Retirez l'ouvrage et laissez environ 15cm de fil.
Placez l'ouvrage sous le pied-de-biche et guidez le bord dans la spirale du pied en tirant les 6 fils vers l'arrière. Piquez quelques points comme indiqué.
Guidez l'ouvrage en tenant le bord à environ 0.6cm devant le pied.
17. COUTURE COQUILLE
La soie, le nylon, l'organdi ou les étoffes délicates similaires conviennent pour ce genre d'ouvrage.
Réglez la machine comme indiqué ci-contre.
Pliez le bord du tissu. Placez le bord plié à gauche sous le pied-de-biche.
Au moment de commencer a piquer, tirez les deux fils vers l'arrière.
Assurez-vous que l'aiguille perce en dehors du bord du pli.
Réglez la machine comme indiqué ci-contre.
Faufilez les couches d'étoffe pour les empêcher de glisser pendant la couture.
Desserrez la vis de fixation du pied-de-biche et insérez le guide de piquage entre la vis et le pied. Resserrez la vis.
Tracez la première ligne avec un crayon ou une craie-tailleur et piquez.
A partir de la seconde ligne, piquez en conduisant le guide dans la première couture.
La largeur entre les coutures peut être réglée en glissant le guide dans le sens de la flèche.
19. APPLICATIONS
Réglez la machine comme indiqué ci-contre.

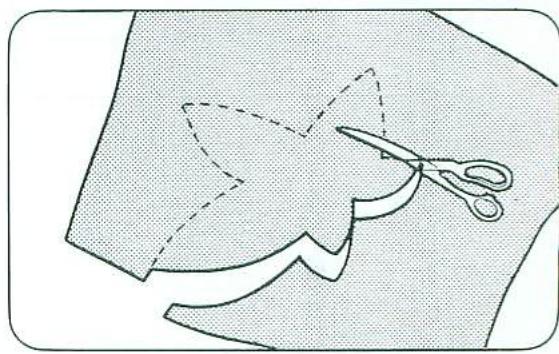

Tracez le motif sur le tissu qui servira à être appliqué et decoupez-le.
Posez la pièce sur le vêtement et faufilez-la.
Piquez les bords au point zigzag. Auparavant, réglez la longueur et la largeur du point en fonction du motif et de la dimension de l'application, ainsi que du genre d'étoffe de base.
A la fin de la couture, piques quelques points en pressant le levier de marche arrière afin d'éviter le défilage.
Abaissez le pied et continuez à piquer.
Piquez plusieurs points à la fin de la couture en mettant le zig-zag sur 0, afin d'éviter le défilage.
Réglez la machine comme indiqué ci-contre.
Enlevez le pied-de-biche, le support du pied et la vis.
Pour éviter que le fil inférieur soit attiré vers le haut, relâchez la tension du fil supérieur.
Pour obtenir de belles broderies, il est important d'utiliser les fils et aiguilles appropriés.
Utilisez un fil de soie fin pour broderie pour le fil supérieur et, pour le fil inférieur, choisissez un fil de soie de même couleur, mais plus fin que le fil supérieur.
Tracez le motif sur le tissu et centrez-le sur un cercle à broder. Veillez à ce que le tissu soit aussi tendu que possible.
Tirez le fil inférieur en tournant le volant vers vous, tout en maintenant légèrement le fil supérieur. Abaissez le levier du pied-de-biche.
Tenez les deux fils et commencez à piquer le long des contours du motif au point bourdon. Continuez à broder en guidant le cercle à la main.
Pour terminer le remplissage, piquez quelques points en réglant la largeur du zigzag sur 0. Pour broder des tissus très fins, placez du papi-er sous le tissu.
21. COUTURE DE PLUSIEURS EPAISSEURS DE TISSU (en particulier la JEAN)

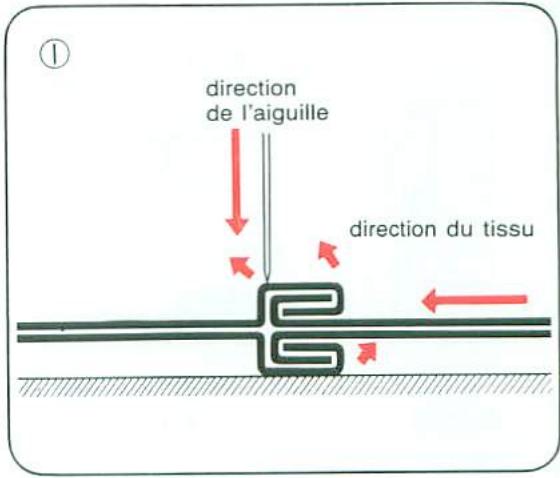

Pour passer la couture d'un jean, il est important de respecter le schéma ci-dessous ①.
Vous remarquerez que la couture est posée bien à plat. L'aiguille étant bien perpendiculaire à la couture, elle pénètrera correctement dans le tissu.
Le schéma ② montré que si la couture n'est pas posée correctement, l'aiguille glisse et risque de se casser.
Pour coudre une épaisseur de tissu importante, le passage sous l'aiguille doit se faire doucement en maintenant parfaitement le tissu.
Dans le cas où l'aiguille casse, ce n'est pas un problème mécanique, mais tout simplement une mauvaise utilisation.
22. CHANGEMENT DE L'AIGUILLE
Mettez la barre-aiguille à sa position la plus haute en tournant le volant vers vous.
Desserrez la vis de fixation de l'aiguille et retirez l'aiguille.
Placez l'aiguille avec le côté plat vers l'arrière dans la gorge de la barre-aiguille.
Poussez l'aiguille jusqu'à ce qu'elle atteigne le butoir ⓐ et resserrez la vis de fixation de l'aiguille.
Utilisez toujours une aiguille bien droite à la pointe bien effilée.
Une aiguille défectueuse ou usée peut provoquer non seulement des sauts dans les points, le bris de l'aiguille ou l'entortillement des fils; elle peut également endommager la coursière et la plaque-aiguille.
23. BOBINAGE DE LA CANETTE
Tournez le volant vers vous pour amener la barre-aiguille à sa position la plus haute.
Ouvrez le couvercle de la navette.
Ouvrez le loquet de la navette contenant la canette et retirez la.

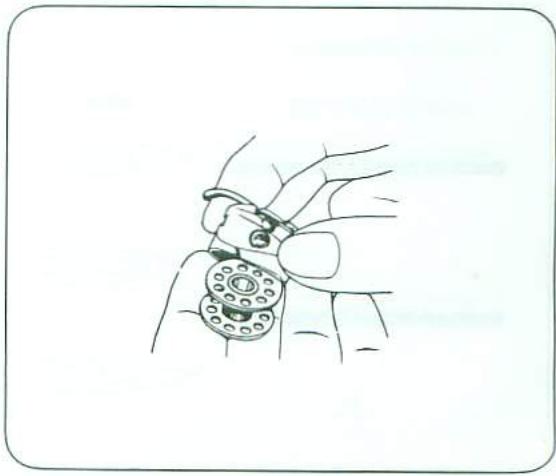

Refermez le loquet de la navette pour détacher ensuite la canette.
Repoussez la poignée vers l'arrière.
Tirez le porte-bobine.
Mettez une bobine sur le porte-bobine.
Tirez le fil de la bobine en le passant par le guidefil et la poulie de prétension, en suivant les numéros ① et ②.
Enroulez le fil dans le sens des aiguilles d'une montre plusieurs fois autour de la canette.
Placez la canette sur l'axe.
En tenant le volant de votre main gauche, dégagez-le en désserrant le bouton de débrayage.

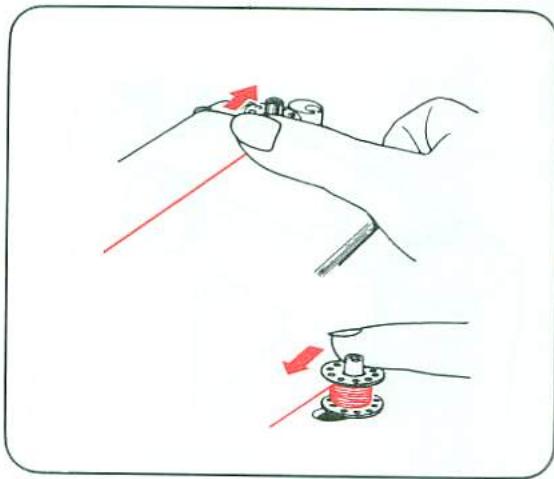

Poussez la canette vers la droite et appuyez sur la pédale.
La machine s'arrête automatiquement quand le bobinage est terminé.
Repoussez la canette vers la gauche.
Retirez la canette de l'axe et coupez le fil.
Resserrez le bouton de débrayage.

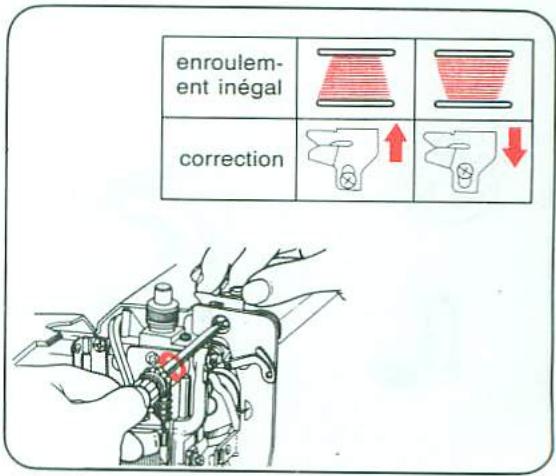

Si la canette est enroulée inégalement, comme le montre le dessin ci-contre, ouvrez le couvercle frontal et désserrez la vis de réglage du guide d'enroulement de la canette à l'aide du tournevis. Réglez ensuite la hauteur.
Mettez la canette dans la navette. Assurez-vous que le fil soit bobiné dans le sens de la flèche.
Faites passez le fil dans la fente ① de la navette.
En tirant le fil vers la gauche, faites-le passer sous le ressort de tension, puis par l'orifice ⓑ.
Amenez l'aiguille à sa position la plus haute.
Laissez pendre environ 10cm de fil. Tenez le loquet et poussez la navette dans la crochet.
Assurezvous que la canette est bien à sa place avant de lacher le loquet.
25. REGLAGE DE LA TENSION INFERIEURE
Lorsque le point saute ou que le point boucle, votre machine n'est pas dérèglée.
Pour vérifier la tension de la canette, suspendez par le fil l'ensemble canette/navette/crochet comme le montre le dessin ci-dessous ④,
Faire un movement de va et vient vertical (comme un yo yo), toujours utiliser les canettes d'ongine.
Il vous sera ensuite facile de régler la tension supérieure sur les chiffres 4-5-6.
①
Repousser les loquets vers l'extérieur.
②
Enlever l'étrier de la crochet.
③
L'ensemble doit descendre avec une legere resistance
Pour régler la tension, tournez la vis à l'aide du petit tournevis.

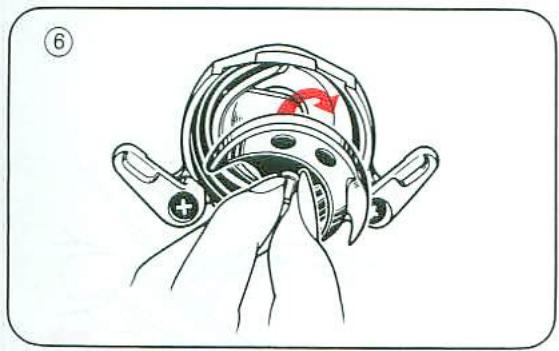

Attacher l'étrier du crochet.
Repousser les loquets vers l'intérieur.
26. NETTOYAGE DE LA LOGE DE LA NAVETTE
Quand le fil ou des morceaux de fil se sont incrustés entre la navette et la loge de celle-ci, le résultat sera que la machine fonctionnera sou-dainement plus vite ou se bloquera brusquement.
Dans ce cas, vous devez procéder comme suit:
(1) Remonter le pied de biche et enlever la navette.
(2) Ecarter les deux boutons Ⓐ qui se trouvent de chaque côté de la loge de la navette et enlever avec les doigts. l'anneau extérieur et la loge de la navette.
(3) Nettoyer la navette et sa loge et remettre ensuite tout à sa place.
Votre machine exige un entretien et un huilage réguliers pour lui conserver ses qualités, Une machine utilisée quelques heures par jour doit être nettoyée et huilée une fois par mois.
(1) Nettoyage
Enlevez le pied, l'aiguille et la plaque-aiguille.
Brossez tous les dépôts et la griffe d'entraînement à l'aide de la brosse de nettoyage.
Repoussez les loquets vers l'extérieur.
Enlevez l'étrier de la coursière. Enlevez la coursière et nettoyez-la avec la brosse de nettoyage et un chiffon doux.
(2) Huilage
N'utilisez que de l'huile spéciale pour machines à coudre. D'autres huiles peuvent finir par endommager le mécanisme.
Appliquez une goutte d'huile à la coursière au point de friction.
Ouvrez le couvercle frontal et huilez comme indiqué.
Veillez à ne pas appliquer trop d'huile: ceci pourrait tâcher vos tissus et rendre la couture plus difficile.
Après huilage, faites tourner la machine pendant 1 à 2 minutes pour que l'huile pénètre partout.
Dévissez les vis Ⓐ et ⓑ du couvercle supérieur à l'aide du grand tournevis.
Appliquez une goutte d'huille aux endroits indiqés par des flèches.
Débranchez la machine.
Ouvrez le couvercle frontal comme indiqué.
Dévissez l'ampoule et remplacez-la par une nouvelle.
- TABLEAU DE CONTROLE
| PROBLEME | CAUSE PROBABLE | REMEDE |
| Le fil inféneur casse | Le fil est mal bobiné sur la canette ou n'est pas remonté correctementTension trop forteBourre bloquée dans la canette ou dans le ressort. | P. 8, 36P.39Enlevez les saletés et la bourre avec la brosse. |
| Les points sautent | L'aiguille n'est pas enfoncée à fondL'aiguille est courbéeLe numéro ou le type diaiguille ou de fil ne convient pas au tissuEnfilage supérieur incorrectHuilage trop abondant de la coursière | P.34P.34P. 9P. 6P.43 |
| Points irréguliers | Le numéro de l'aiguille ne convient pas au tissuTension du fil supérieur trop tâcheTension inférieur trop faible | P. 9P.12P.39 |
| L'ouvrage n'avance pas correctement | Le sélecteur de modèle n'est pas positionné correctementHauteur de griffe incorrecteBourre bloquant la griffe | P.10P.23P.42 |
| Le tissu se fronce | La tension du fil supérieur ou inférieur est trop forteLe point est trop long pour le genre de tissuLe fil est trop épaisEnfilage incorrect du fil supérieur ou inférieur | P.12, 39P.10P.9P. 6, 8 |
| L'aiguille se casse | L'aiguille n'est pas posée correctementL'aiguille est courbéeLa vis de serrage de l'aiguille n'est pas assez serréeLa tension du fil supérieur est trop forteL'aiguille est trop fine pour l'étoffeLes sélecteurs de cadran ont été changés alors que l'aiguille était baissée | P.34P.34P.34P.12P. 9P.10 |
NB. Si le problème persiste, consultez le détaillant le plus proche. N'essayez pas de rémédier à la panne vous-même.
