Type de produit	Nettoyeur haute pression à essence
Marque	RYOBI
Modèle	RY80030A
Moteur	Robin EX21 (essence)
Dimensions (approx.)	Cadre tubulaire, roues de 10 pouces
Poids (approx.)	Environ 45 kg
Pression maximale	Non spécifié, estimation 3000 PSI
Débit d'eau	Non spécifié, estimation 2.5 GPM
Lance avec raccord rapide	Oui
Buses incluses	0°, 15°, 25°, 40°, et buse à détergent
Réservoir de carburant	Avec bague de verrouillage
Huile moteur incluse	10W-30 (18 oz.)
Seau à détergent	Intégré
Flexible haute pression	Inclus
Poignée pliante	Oui, avec rangement pour lance
Amortisseurs de vibrations	2 en caoutchouc
Cadre tubulaire	Avec essieu et roues
Entretien	Vérifier l'huile moteur avant chaque utilisation; nettoyer le filtre à air; vidanger le carburant pour stockage
Sécurité	Autocollants d'avertissement (surface brûlante, mise en garde); protection de goulotte
Réparabilité	Pièces détachées disponibles chez les concessionnaires Robin et Ryobi/Homelite

FOIRE AUX QUESTIONS - RY80030A RYOBI

Quel type d'huile moteur utiliser ?

Utilisez de l'huile moteur 10W-30. Un bidon de 18 oz est fourni avec l'appareil.

Comment démarrer le nettoyeur haute pression ?

Suivez les indications de l'autocollant « pour commencer » sur l'appareil : vérifiez l'huile, remplissez le réservoir de carburant, ouvrez le robinet d'essence, fermez le starter, tirez sur la corde de démarrage.

Quelles buses sont incluses ?

Cinq buses : 0° (jet droit), 15°, 25°, 40° (jet large) et une buse à détergent.

Comment nettoyer une buse obstruée ?

Utilisez l'outil de nettoyage de buse (réf. 985683001) fourni pour déboucher l'orifice.

Puis-je utiliser de l'eau chaude ?

Non, ce nettoyeur est conçu uniquement pour l'eau froide. L'eau chaude peut endommager la pompe.

Comment ranger l'appareil après utilisation ?

Vidangez le carburant si stockage prolongé, rangez la lance et les buses dans leurs supports, et conservez l'appareil dans un endroit sec et à l'abri du gel.

Où trouver le numéro de modèle ?

Le numéro de modèle RY80030A se trouve sur une plaquette fixée sur le boîtier du moteur.

Quelle est la pression maximale ?

La pression maximale n'est pas spécifiée dans la notice, mais pour un nettoyeur de cette gamme, elle est d'environ 3000 PSI.

Comment commander des pièces détachées ?

Référez-vous à la liste des pièces dans la notice et commandez auprès des concessionnaires Robin ou Ryobi/Homelite en mentionnant le numéro de modèle.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'huile, le carburant, que le robinet d'essence est ouvert, le starter en position fermée, et la bougie d'allumage. Consultez le manuel pour les procédures de dépannage.

MODE D'EMPLOI RY80030A RYOBI

Nettoyeur à HAUTE pression à essence RYOBI numéro de modèle RY80030A

Le numéro de modèle se trouve sur une plaquette fixée sur le boîtier du moteur. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le Nettoyeur à haute pression ou lors de la commande de pièces détachées.

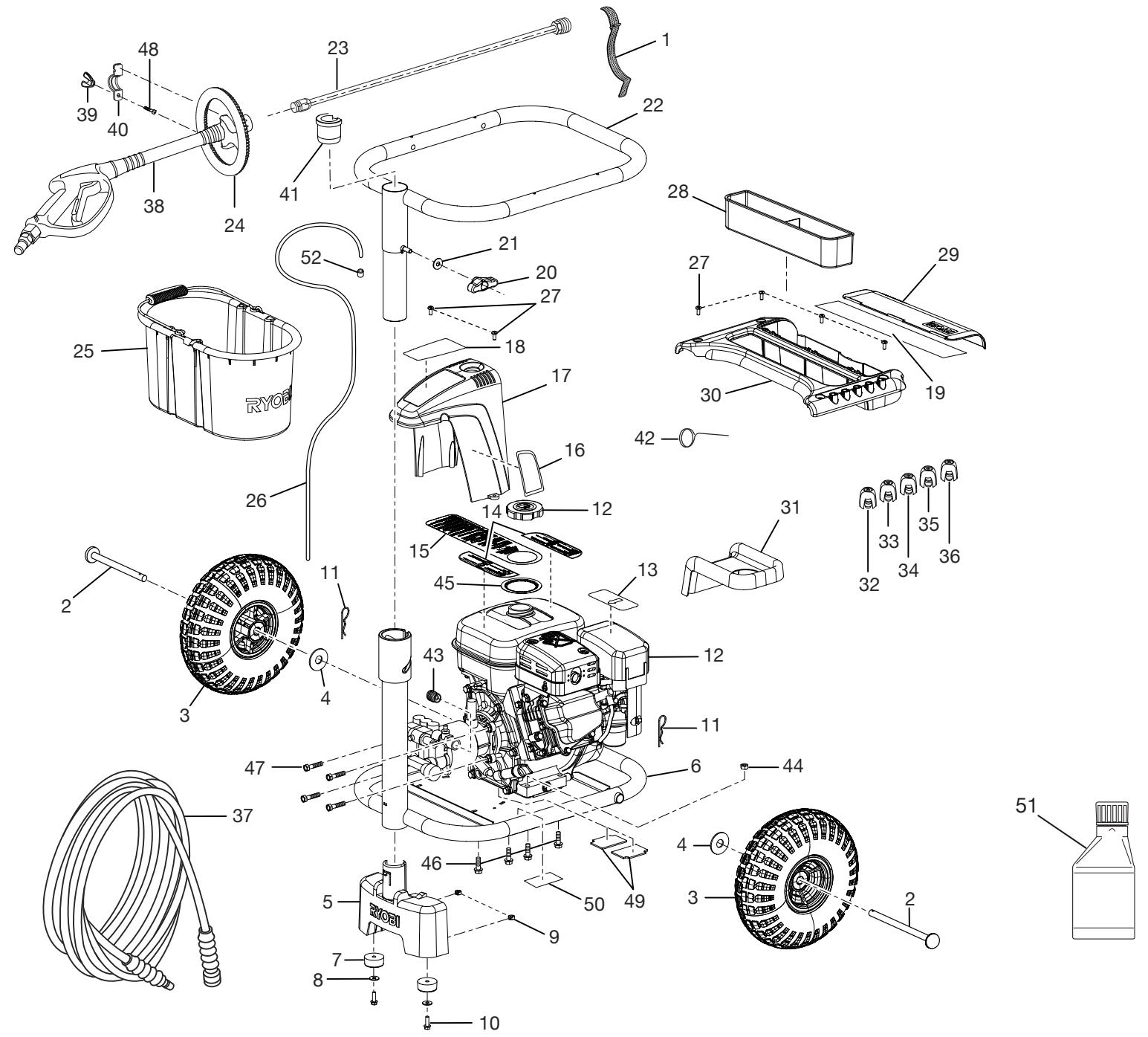

LISTE Des PIECES

LÉG. RÉF.	PIÈCE RÉF.	DESCRIPTION	QTÉ.
1	308488001	Sangle à boucles	2
2	985646001	Essieu	2
3	985650001	Roue	2
4	638128001	Rondelle	2
5	985651001	Pied	1
6	985691001	Cadre tubulaire inférieur	1
7	985652001	Pièce d'usure	2
8	638128003	Rondelle	2
9	678016002	* Écrou de blocage en nylon (1/4-20)	2
10	660738001	* Vis (1/4-20 x 3/4 po six pans)	2
11	985647001	Axe d'attelage	2
12	***	Moteur robin (ex21)	1
13	986115001	Autocollant d'advertissement de surface brûlante	1
14	986116001	Autocollant d'advertissement	1
15	986112001	Autocollant de mise en garde	1
16	986111001	Étiquette signalétique de la pompe	1
17	985662001	Couvercle de pompe	1
18	986072001	Autocollant « pour commencer »	1
19	986113001	Guide d'utilisation rapide	1
20	985771001	Bouton (5/16 po)	1
21	638128002	Rondelle (5/16 po)	1
22	308010020	Cadre tubulaire supérieur	1
23	638130001	Rallonge de lancette	1
24	985672001	Poignée	1
25	985663001	Seau à détergent	1
26	561399001	D'injection transparent	1
27	985670001	Vis (filetage 12-14 type b)	6
28	985669001	Bac	1
29	985668001	Couvercle	1

*Article de boulonnerie standard – En vente dans les magasins locaux

Pièces en vente chez les concessionnaires Robin

Nettoyeur à HAUTE pression à essence RYOBI numéro de modèle RY80030A

Le numéro de modèle se trouve sur une plaquette fixée sur le boîtier du moteur. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le Nettoyeur à haute pression ou lors de la commande de pièces détachées.

LEG. piece ref. REF.

30 518115001 31 985657001 32 678266001 33 678266002 34 678266003 35 678266004 36 678267001 37 308492001 38 308413003 39 678016003 40 985673001 41 985769001 42 985671001 43 985683001 44 678189001 45 986134001 46 660764001 47 985661001 48 985770001 49 986097001 50 986114001 51 52 518391001

33000862 10-05

Description

QTE.

Bac 1

Protecteur de goulotte 1

Buse 0. 1

Buse 15. 1

Buse 25. 1

Buse 40. 1

Buse à détergent 1

Flexible haute pression 1

Lancette (pistolet du nettoyeur) 1

Écrou papillon 1

Serre-joint 1

Manche de lancette 1

Outil de nettoyage de buse 1

Raccord rapide en laiton 1

• Écrou six pans (M8) 4

Anneau de verrouillage du réservoir de carburant 1

• Boulon six pans, (M8 x 40 mm) 4

Boulon (5/16 po) 4

Boulon (à tête carrée) 1

Amortisseur de vibrations en caoutchouc 2

Plaquette signalétique 1

Huile moteur (10W-30, 18 oz.) 1

Filtre d'injection transparent 1

Pompe 1

Manuel d'utilisation (Rév. 00)

*Article de boulonnerie standard – En vente dans les magasins locaux

**Pièces en vente chez les concessionnaires Ryobi/Homelite**
