| Type de produit | Scie à onglets combinés sans fil |
| Marque | RYOBI |
| Modèle | MS180 |
| Tension | 18 V CC |
| Alimentation | Batterie rechargeable (Ni-Cd) |
| Chargeur | 120 V, 60 Hz, recharge 1 heure |
| Poids net | 9,7 kg (21 lbs) |
| Diamètre de lame | 209,6 mm (8-1/4 po) |
| Type de lame | À pointes carburées |
| Capacité de coupe max | 139,7 mm (largeur) x 52,4 mm (épaisseur) |
| Frein | Électrique |
| Butée de profondeur | Réglable |
| Table d'onglet | Butées à cliquet à 22-1/2° |
| Coupe en biseau | Jusqu'à 45° (gauche) |
| Guide | Fixe, réglable |
| Protège-lame | Inférieur autorétractable |
| Poignée de transport | Intégrée |
| Sécurité | Bouton de déblocage, verrouillage de détente |
| Entretien | Nettoyage avec chiffon propre, pas de solvants |
| Pièces de rechange | Ryobi identiques uniquement |
| Température de charge | Entre 10°C et 37°C |
FOIRE AUX QUESTIONS - MS180 RYOBI
Questions des utilisateurs sur MS180 RYOBI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tronçonneuse au format PDF gratuitement ! Retrouvez votre notice MS180 - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MS180 de la marque RYOBI.

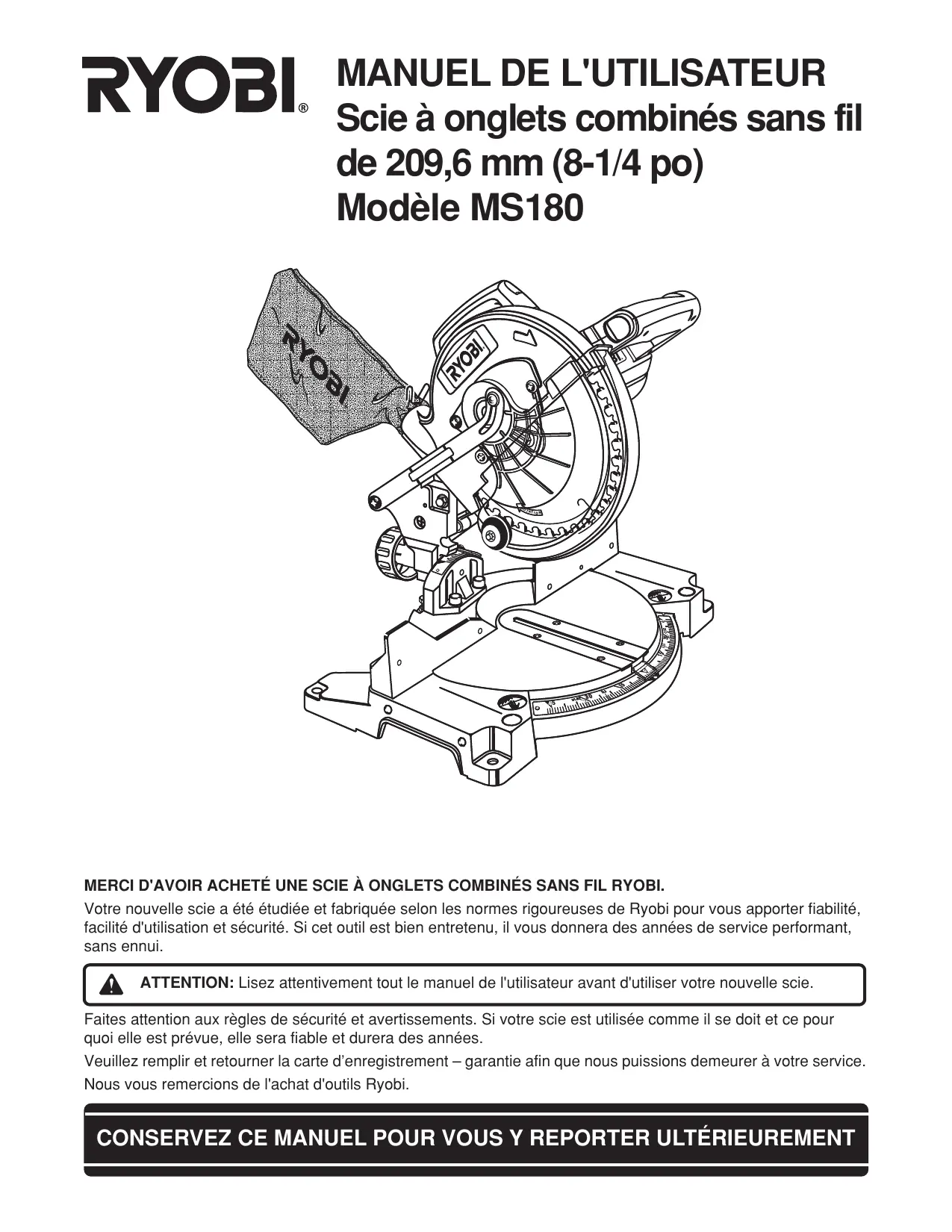

MODE D'EMPLOI MS180 RYOBI
Votre nouvelle scie a été étudiée et fabriquée selon les normes rigoureuses de Ryobi pour vous apporter fiabilité, facilité d'utilisation et sécurité. Si cet outil est bien entretenu, il vous donnera des années de service performant, sans ennui.
ATTENTION: Lisez attentivement tout le manuel de l'utilisateur avant d'utiliser votre nouvelle scie.
Faites attention aux règles de sécurité et avertissements. Si votre scie est utilisée comme il se doit et ce pour quoi elle est prévue, elle sera fiable et durera des années.
Veuillez remplir et retourner la carte d'enregistrement - garantie afin que nous puissions demeurer à votre service. Nous vous remercions de l'achat d'outils Ryobi.
CONSERVEZ CE MANUEL POUR VOUS Y REPORTER ULTÉRIEUREMENT
TABLE des matières
Table des matières et introduction 2 ■ Spécifications du produit 2 Règles de sécurité 3-6 Symboles 7-8 Définition des termes 8 Déballage et outils nécessaires 9 ■ Pièces détachées 10 Information sur la batterie et sa recharge 11 12-14 Réglages 15-22 ■ Fonctionnement 23-30 Entretien 31 Commande de pièces / service après-vente 32
Remarquez ce symbole qui indique des mesures de sécurité importantes. Il signifie «attention». Votre sécurité est en jeu.
Votre scie compote de nombreuses caractéristiques qui rendront vos travaux de coupe plus faciles et agréables. Les aspects de sécurité, performance et fiabilité ont reçu le niveau de priorité maximum lors de la conception de cette scie, et c'est pourquoi son entretien et son utilisation sont simples.
Attention:
Lisez attentivement tout ce manuel de l'utilisateur avant d'utiliser votre nouvelle scie. Accordez une attention particulière aux règles de sécurité et à tous les symboles de sécurité, y compris «Danger», «Avertissement» et «Attention». Si votre scie est utilisée correctement et uniquement pour ce à quoi elle est destinée, elle vous fournira un service sûr et fiable pendant des années.
Alimentation nominale du chargeur 120 volts, 60 Hz, CA seul.
Durée de recharge 1 heure
Moteur 18 volts CC
Poids net 9,7 kg (21 lbs.)
Type de lame à pointes carburées (trait de scie mince)
Capacité de coupe - onglet à /biseau à :
Capacité de coupe maximale - onglet à /biseau à : 95,3 mm (3-3/4 po) L x 52,4 mm (2-1/16 po) É
Capacité de coupe - onglet à /biseau à :
Capacité de coupe maximale - onglet à /biseau à :
CONNAISSEZ VOITRE OUTILÉLECTRIQUE. Lisez attentivement votre manuel. Apprenez les usages et limites de la scie ainsi que les risques qui lui sont propres. PROTEGEZ-VOUS DES DECHARGES ELECTRIQUES EN EVITANT LE CONTACT DU CORPS AVEC LES SURFACES À LA TERRE. Par exemple: tuyaux, radiateurs, cuisinières, réfrigérateursurs. ■ GARDEZ LES PROTECEURS EN PLACE et en bon état. ENLEVEZ LES CLÉS DE RÉGLAGE ET CELLES DE SERRAGE. Prenez l'habitude de vérifier si les clés de réglage et celles de serrage ont été enlevées avant demettre l'outil en marche. ■ GARDEZ LE LIEU DE TRAVAIL PROPRE. Les endroits et les établis encombrés favorisent les accidents. NE laissez PAS des outils ou des morceaux de bois sur la scie quand cette-ci est en marche. NE L'UTILISZE PAS DANS DES ENVIRONNEMENTS DANGEREUX. N'utilise pas d'outils electriques dans un endoit où se trouvent de l'essence ou autres liquides inflammables et pas non plus dans des endroits humides ou mouillés et ne les exposez pas à la pluie. Gardez le lieu de travail bien éclairé. ÉLOIGNEZ LES ENFANTS ET LES VISITEURS. Tous les visiteurs doivent porter des lunettes de sécurité et rester à une distance sure de l'aire de travail. Ne laissez pas les visiteurs entrer en contact avec l'outil pendant l'emploi de cet outil. ■ INSTALLLEZ VOTRE ATELIER POUR QU'IL SOIT SÜR POUR LES ENFANTS à l'aide de cadenas, interrupteurs principaux ou en influvant les clés de démarrage. NE FORCEZ PAS L'OUTIL. Il fera un meilleur travail et avec plus de sécurité au régime pour lequel il a été consu. UTILISEZ L'OUTIL APPROPRIÉ. Ne forcez pas un outil ou un accessoire à effectuer un travail pour lequel il n'a pas été concu. Ne l'utilise pas à des fins pour lesquelles il n'a pas été prévu. ■ UTILISEZ LE CORDON PROLONGATEUR APPROPRIÉ POUR LE CHARGEUR. Assurez-vous que le cordon prolongateur est en bon état. Lorsqu'un cordon prolongateur est utilisé, assurez-vous que celui-ci est d'un calibre suffisant pour le courant nécessaire à l'outil. Un cordon d'un calibre insuffisant entrainera une baisse de tension d'ou perte de puissance et surchauffe. Un calibre 16 (A. W. G.) minimum est recommandé pour un cordon prolongateur de 7,6 mètres (25 pieds) de longueur maximale. En cas de doute, utilisez un cordon d'un calibre supérieur. Plus le chiffre du calibre est petit, plus le cordon est gros.
INSPECTEZ RÉGULIERÉMENT LES CORDONS PROLONGATEURS et remplacez-les s'ils sont endommages. PORTEZ DES VÉTÉMENTS APPROPRIÉS. Ne portez pas de vêtements amples ni de gants, cravates, bagues, bracelets ou autres bijoux, ils pouraient être attrapés par des pieces mobiles et entraîner des blessures. Des chaussures antidérapantes et des gants en caoutchouc sont recommendés pour le travail à l'extérieur. Portez aussi un protecteur pour retenir les cheveux longs. PORTEZ TOUJOURS DES LUNETTES DE SECURITE A COQUES LATERALES. Les lunettes de tous les jours n'ont que des verres résistant aux chocs; ce NE sont PAS des lunettes de sécurité. PROTEGEZ VOS POUMONS. Portez un masque facial ou antipoussière si l'opération souèle de la poussière. PROTEGEZ VOTRE OUIE. Portez des protégétympan lors d'un usage prolongé de l'outil. FIXEZ LA PIECE. Utilisez des serre-joints ou un etaupour fixer la piece. C'est plus sur que d'utiliser vosmains qui seront ainsi libres pour faire fonctionnerl'outil. NE DEPASSEZ PAS VOTRE PORTÉE. Gardez le pied sür et conservez votre équilibre en tout temps. ENTRETENEZ LES OUTILS AVEC SOIN. Gardez les outils aiguisés et propres en tout temps afin d'assurer un rendement des plus surs. Suivez les instructions pour la lubrification et le changement d'accessoires. Débranchez LES OUTILS. Tous les outils doivent être débranchés ou leur batterie enlevée lorsqu'ils ne sont pas utilisés, avant l'entretien ou lors du changement des accessoires, lames, forets, fers, etc. ÉVITEZ LES DEMARRAGES ACCIDENTELS.
Assurez-vous que l'interrupteur est verrouillé ou à la position «arrêt» avant d'insérer la batterie. Le transport de l'outil, le doigt se trouvant sur la détente, ou l'insertion de la batterie lorsque l'interrupteur de l'outil est à la position «marche», favorise les accidents.
■ UTILISEZ LES ACCESSOIRES RECOMMANDÉS.
L'emploi de mauvais accessoires peut entraîner un risque de blessure. Reportez-vous à ce manuel pour plus de détails sur les accessoires recommandés.
NE VOUS TENEZ PAS DEBOUT SUR L'OUTIL. Des blessures graves peuvent se produire si l'outil bascule ou si vous touchez par inadvertance la lame.
VÉRIFIEZ S'IL Y A DES PIECES ENDOMMAGEES.
Avant d'utiliser l'outil, si un protecteur ou une autre pièce est endommagé, vérifiez avec soin s'il fonctionne correctement. Vérifiez si les pièces mobiles sont bien alignées, si elles ne sont pas coincées, s'il y a des pièces cassées, si le montage est correct et si d'autres conditions peuvent affecter le bon fonctionnement. Pour éviter de vous blesser, toute pièce ou tout protecteur endommagé doit être correctement réparé ou remplacé dans un centre de service après-vente agréé.
Règles de sécurité
NE LAISSEZ JAMAIS L'OUTIL TOURNER LORSQU'IL N'Y A PERSONNE. ENLEVEZ LA BATTERIE. Ne quittez pas l'outil, ne déplacez pas lapiece et ne faites pas de réglages avant son arrêt complet. ■ FIXEZ OU VISSEZ BIEN, à environ la hauteur des hanches, votre scie à onglets, sur un établi ou sur une table. ■ UTILISEZ SEULEMENT LES BONNES LAMES. N'utilisez pas de lame dont l'alésage n'est pas correct. N'utilisez jamais de rondelles ni de boulons de lame incorrects ou défectueux. La capacité maximale de votre scie est une lame de 209,6 mm (8-1/4 po). ■ GARDEZ LES LAMES TRANCHANTES, PROPRES ET AYANT SUFFISAMMENT DE VOIE. Les lames tranchantes réduisent au minimum les calages et les reculs. N'ENLEVEZ PAS LES PROTÉGE-LAME DE LA LAME. N'utilisez jamais la scie lorsqu'un protège-lame ou un carter est enlevé. Assurez-vous que tous les protège-lame fonctionnent correctement avant chaque employi. ■ GARDEZ LES MAINS ÉLOIGNÉES DE LA ZONE DE COUPE. Gardez les mains éloignées de la lame. Ne passez pas les mains sous la pierce, ni autour de la lame ou sous celle-ci lorsqu'elle tourne. Ne tentez pas d'enlever le matériel au quand la lame tourne. ■ LES LAMES TOURNENT SUR LEUR LANCEE PENDANT QUELQUES INSTANTS APRES L'ARRÉT. NE MALTRAITEZ PAS LE CORDON DU CHARGEUR. Ne tirez jamais sur le cordon pour le débrancher d'une prise. Ne laisses pas le cordon entrer en contact avec de l'huile, de la chaleur et des arêtes vives. INSPECTEZ RÉGULIERÉMENT LE CORDON DU CHARGEUR et s'il est endommagé, faites-le replacer dans un centre de service après-vente/agréé. N'TUTILISEZ PAS L'OUTIL SI L'INTERRUPTEUR NE FONCTIONNE PAS CORRECTEMENT. Faites réparer l'interrupteur défectieux dans un centre de service après-vente/agréé. GARDEZ L'OUTIL SEC, PROPRE, SANS HUIL, NIGRAISSE. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez jamais de liquide pour frein, d'essence, de produit à base de pétrôle ou un solvant puissant pour nettoyer votre outil. FAITES TOUJOURS SOUTENIR LES LONGUES PIEÇES, pour minimiser le risque de coincement et de recul. La scie peut glisser ou se déplacer lors de la coupe de pieces lourdes ou longues. AVANT DE SCIER, ASSUREZ-VOUS QUE TOUS LES RÉGLAGES SONT BIEN SûRS. ÉVITEZ DE COUPER DES CLOUS. Vérifiez s'il y a des clous dans le bois. Enlevez-les avant le sciage. UTILISEZ TOUJOURS TANT QUE POSSIBLE UN SERRE-JOINT pour fixer lapiece.
NE TOUCHEZ JAMAIS LA LAME ni d'autres pièces mobiles pendant l'emploi. NE METTEZ JAMAIS UN OUTIL EN MARCHE LORSQUE LA LAME EST EN CONTACT AVEC LA PIECE. Attendez que le moteur atteigne sa vitesse maximale avant de scier. ASSUREZ-VOUS QUE LA TABLE D'ONGLET ET QUE LE BRAS DE LA SCIE (FONCTION DE COUPE EN BISEAU) SONT VERROUILLES EN POSITION AVANT D'UTILISER VOTRE SCIE. Verrouillez la table d'onglet en serrant fermement la poignée de verrouillage de la coupe d'onglet. Verrouillez le bras de la scie (fonction de coupe en biseau) en serrant fermement le bouton de verrouillage de coupe en biseau. N'UTILISEZ JAMAIS UNE BUTÉE DE LIMITE DE LONGUEUR SUR LE CÔTÉ CHUTE D'UNE PIECE FIXÉE AVEC UN SERRE-JOINT. Ne tenez JAMAIS l'extrémité chute d'une pièce et ne la coincez JAMAIS non plus, quelle que soit l'opération. Si un serre-joint et une butée de limite de longueur sont utilisés ensemble, les deux doivent être installés sur le même côté de la table pour empêcher la lame d'entraîner la chute et de provoquer un recul. Ne coupez JAMAIS plus d'une pièce à la fois. N'EMPILEZ JAMAIS de pièces sur la table de la scie. NE TRAVAILLEZ JAMAIS À «MAIN LEVÉE». Placez toujours la pièce à couper sur la table d'onglet et positionnez-la fermement contre le guide qui sert de butoir. Utilisez toujours le guide. Ne tenez JAMAIS une pièce qui est trop petite pour être fixée avec le serre-joint. Les mains doivent être toujours hors de la zone interdite aux mains. Ne passez JAMAIS les mains derrière, en dessous ou à moins de 8 cm (trois pouces) de la lame et dans la trajectoire de coupe – qu'importe la raison. Ne prenez JAMAIS une pièce, une chute ou un autre objet qui se trouve près de la trajectoire de la lame et dans cette trajectoire. ÉVITEZ LES OPÉRATIONS MALAISEES ET INCOMMODES où un glissement soudain pourrait placer la main trop près de la lame. Assurez-vous TOUJOURS d'avoir un bon équilibre. N'utilisez JAMAIS votre scie à onglets sur le sol ou en position accroupie. Ne vous mettez JAMAIS dans la trajectoire de la lame. Relâchez TOUJOURS la détente de l'interrupteur et laissez la lame de la scie s'arrêter complètement avant de relever la lame hors de la pièce. PIÈCES DE RECHANGE. Toutes les réparations, qu'elles soient électriques ou mécaniques, doivent être faites dans un centre de service après-vente/agréé. Lors de l'entretien, n'utilisez que des pièces de rechange Ryobi identiques. L'emploi de toute autre pièce peut entraîner un danger et endommager le produit.
Règles de sécurité
N'TUTILISEZ JAMAIS L'OUTIL DANS UNE ATMOSPHERE EXPLOSIVE. Les étincelles normales du moteur pourraient provoquer l'explosion des vapeurs inflammables. Ne laissez JAMAIS la scie sans surveillance lorsqu'elle est branchée. FICHES POLARISEES. Pour réduire le risque de décharge électrique, ce chargeur compte une fiche polarisée (une broche est plus large que l'autre). Cette fiche s'adapte à une prise polarisée d'une seule manière. Si la fiche n'entre pas complètement dans la prise, inversez la fiche. Si elle n'entre toujours pas, voyagez un électricien qualifié pour qu'il installe une prise ajustée. Ne modifies la fiche d'aucune manière. ■ SI UNE PIECE DE CETTE SCIE À ONGLETS MANQUE ou se trouve cassée, tordue ou défectueuse, ou si l'un de ses composants électriques ne fonctionne pas correctement, relâchéz la détente, enlevez la batterie et faites replacer les pièces manquantes, endommagées ou défectueuses avant d'utiliser la scie à nouveau. N'TUTILISEZ PAS L'OUTIL SI VOUS ETES SOUS L'INFLUENCE DE DROGUES, D'ALCOOL OU DE MÉDICAMENTS. ■ SOYEZ TOUJOURS VIGILANT! Ne laissez pas l'habitude (obtenue à la suite d'un employe liéquent de votre scie), vous rendre négligent. N'OUBLIEZ JAMAIS qu'un manque d'attention d'une fraction de seconde est suffisant pour vous blesser. ■ RESTEZ VIGILANT ET MAITRE DE VOUS. Surveillez ce que vous faites et utilisez votre bon sens. N'utilisez pas l'outil lorsque vous etes fatigué. Ne vous pressez pas. ASSUREZ-VOUS QUE LA ZONE DE TRAVAIL EST BIEN ÉCLAIREE afin de bien voir la pierce et de vous assurer qu'il n'y a pas d'obstructions pouvant entraver le fonctionnement sur AVANT d'utiliser la scie.
Règles importantes de sécurité pour les OUTILS sans FIL
- Les outils sans fil n’ont pas à être branchés dans une prise électrique. Ils sont toujours fonctionnels. Connaissez les risques lorsque vous n’utilisez pas votre outil sans fil ou lorsque vous changez d’accessoires. Enlevez la batterie de l’outil et assurez-vous que l’interrupteur est à la position verrouillée avant d’effectuer un réglage, de changer d’accessoire, de ranger l’outil ou s’il n’est pas utilisé. De telles mesures préventives de sécurité réduisent le risque de démarrage accidentel de l’outil.
Lorsque la batterie n'est pas utilisée, gardez-la dans un endroit éloigné d'objets comme trombones, pièces de monnaie, clés, clous, vis, ou autres petits objets metalliques ainsi que colliers, chaînes, bagues etc. qui peuvent établier une connexion entre deux bornes. Le court-circuitage de bornes de batterie peut entraîner des étincelles, des brûlures, ou un incendie. N'utilisiez l'outil sans fil qu'avac la batterie spécifiée pour celui-ci. L'utilisation de tout autre batterie pourrait entraîner un risque d'incendie. Utilisez seulement la batterie indiquée. N'UTILISEZ QUE LE CHARGEUR FOURNI AVEC VOTRE OUTIL SANS FIL. Ne lui substituez pas un autre chargeur. L'util d'un autre chargeur peut causer l'explosion de la batterie et gravement blesser. NE DEPOSEZ PAS LES OUTILS SANS FIL OU LEURS BATTERIES PRÉS D'UN FEU OU D'UNE SOURCE DE CHALEUR. Les batteries dégagent de l'hydrogène et peuvent explode en présence d'une source inflammable telle qu'une veilleuse. Pour réduire le risque de graves blessures personnelles, n'utilise jamais un produit sans fil en présence d'une flâme neue. L'explosion d'une batterie peut projeter toutes sortes de débris et de produits chimiques. En cas d'exposition, lavez-vous immédiatement avec du savon et de l'eau, puis neutralisez avec du jus de citron ou du vinaignre. NE CHARGEZ PAS UN OUTIL SANS FIL DANS UN ENDROIT HUMIDE OU MOUILLE. Votre outil sans fil doit etre charge dans un endroit ou la tempereure est de plus de 10°C (50^) mais moins de 37°C (100^) Sous des conditions extrêmes d'usage ou de température, une fuite de batterie est possible. Si le liquide entre en contact avec votre peau, lavez-la immédiatement avec du savon et de l'eau, puis neutralisez avec du jus de citron ou du vinaigre. Si le liquide entre en contact avec les yeux, arrosez-les avec de l'eau propre durant au moins 10 minutes, puis consultez un médecin. Si vous transportez votre outil sans fil à votre côté, assurez-vous qu'il n'est pas en marche et que votre doit n'est pas sur la détente. Évitez les démarrages accidentels. LORS DE L'ENTRETIEN, N'UTILISEZ QUE DES PIECES DE RECHANGE RYOBI IDENTIQUES.
Règles importantes de sécurité pour le chargeur
CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des instructions importantes de sécurité et de fonctionnement pour le chargeur, pièce n° 1423701. Avant d'utiliser le chargeur, lisez toutes les instructions et notes de sécurité se trouvant dans ce manuel, sur le chargeur et sur le produit utilisant le chargeur. Afin de diminuer le risque de blessures, ne chargez que les batteries rechargeables du type nickel-cadmium. Les autres types de batteries peuvent éclater et causer des blessures et des dommages. N'exposez pas le chargeur à l'humidité. L'usage d'un accessoire non recommandé ou non vendu par le fabricant du chargeur peut entraîner un risque d'incendie, de décharge électrique ou de blessures. Afin de réduire le risque de dommages au cordon et au chargeur, tirez la fiche du chargeur et non pas son cordon lorsque vous débranchez le chargeur. Assurez-vous que le cordon est situé de façon que personne ne marche ni trébuché dessus. Le cordon ne doit pas être tiré ni manipulé de façon abusive. - Un cordon prolongateur ne doit pas être utilisé à moins qu'il ne soit absolument nécessaire. L'usage d'un mauvais cordon prolongateur pourrait entraîner un risque d'incendie ou de décharge électrique. Si un cordon prolongateur doit être utilisé, assurez-vous que:
a. Les broches de la fiche du cordon prolongateur sont des mêmes nombre, format et dimensions que ceux de la fiche du chargeur. b. Le cordon prolongateur est bien raccordé et en bonne condition électrique; c. Le calibre du fil est suffisant pour l'ampérage c. a. du chargeur comme il est spécifique ci-dessous:
Longueur du cordon (pieds) : 25, 50, 100
Calibre du cordon (AWG) 16 16 16
N'UTILISEZ PAS LE CHARGEUR AVEC UNE FICHE OU UN CORDON ENDOMMAGE. S'ils sont endommages, faites-les remplacer immédiatement par un réparateur qualifié.
N'utilisez pas le chargeur s'il a reçu un coup fort, s'il est tombé ou s'il a été endommagé de quelque façon que ce soit. Présentez-le à un réparateur qualifié. En observant cette règle de sécurité, le risque d'explosion et de blessures est réduit. Ne démontez pas le chargeur. Présentez-le à un réparateur qualifié s'il doit être réparé. Un remontage inapproprié peut résulter en un risque de décharge électrique ou d'incendie. Pour réduire le risque de décharge électrique, débranchez le chargeur de la prise avant de tenter de le réparer ou de le nettoyer. Il ne suffit pas de placer les commandes à la position d'arrêt pour prévenir ce risque. N'utilisez pas le chargeur à l'extérieur. Débranchez le chargeur de la source électrique lorsqu'il ne sert pas. CONSERVEZ CES INSTRUCTIONS. Relisez-les souvent et utilisez-les pour renseigner une autre personne. Si vous prêtez cet outil à quelqu'un, prêtez-lui aussi ces instructions.
Les travaux à la machine tels que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes relatifs à la reproduction. Ces produits chimiques sont, par exemple:
- le plomb provenant des peintures à base de plomb;
- les cristaux de silice provenant des briques et du ciment et autres produits de maçonnerie, et
- l'arsenic et le chrome provenant des bois traités chimiquement.
Le niveau de risque d'exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.
L'utilisation de tout outil électrique peut entraîner la projection de débris dans les yeux, ce qui peut provoquer de graves lésions oculaires. Avant de mettre un outil électrique en marche, portez toujours des lunettes de sécurité ou des lunettes de protection à coques latérales, ainsi qu'un masque antipoussière intégral si nécessaire. Nous recommandons le port d'un masque de sécurité à vue panoramique par-dessus des lunettes correctives ou celui de lunettes de sécurité standard à coques latérales. Portez toujours un protecteur oculaire avec indication de conformité à la norme ANSI Z87.1.
Important : Certains des symboles suivants peuvent se trouver sur votre appareil. Veuillez les étudier et connaître leur signification. Une bonne compréhension de ces symboles vous permettra de mieux utiliser cet outil et avec une plus grande sécurité.
| SYMbole | NOM | DÉSIGNATION/EXPLICATION |
| V | Volts | Tension |
| A | Ampères | Courant |
| Hz | Hertz | Fréquence (cycles par seconde) |
| mn | Minutes | Durée |
| ~ | Courant alternatif | Type ou caractéristique du courant |
| — | Courant continu | Type ou caractéristique du courant |
| n0 | Vitesse à vide | Vitesse de rotation à vide |
| .../mn | Tours ou courses par minute | Tours, courses, vitesses, orbites etc. par minute. |
| ! | Symbole de sécurité | Annonce les paragraphs «attention», «avertissement» ou «danger». Il signifie «attention». Voiture sécurité est en jeu. |
| Les symboles de sécurité sont utilisés pour attirer votre attention sur des risques potentiels. Les explications accompagnant les symboles et les symboles eux-mêmesexigent votre attention et votre compréhension. Ces avertissements, par eux-mêmes, ne supprimat pas les dangers. Les instructions ou avertissements fournis ne remplacent pas les mesures adéquates de prévention des accidents. | |
| SYMBOLE | SIGNIFICATION |
| SYMBOLE DE SECURITÉ: Announce les paragraphs «danger», «avertissement» ou «attention». Peut être utilisé en même temps que d'autres symboles ou pictogrammes. | |
| DANGER: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures. | |
| AVERTISSEMENT: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures. | |
| ATTENTION: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque de dommage matériel ou de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures. | |
| NOTE: | Informations ou instructions capitales pour le fonctionnement ou l'entretien de cet apparil. |
Symboles internationaux de sécurité
Ce manuel de l'utilisateur décrit les symboles de sécurité internationaux ainsi que les pictogrammes qui sont susceptibles de figurer dans ce manuel. Lisez ce manuel pour connaître toutes les informations concernant l'entretien, l'utilisation, le montage et la sécurité.
- Ne pas exposer à la pluie et ne pas utiliser dans des endroits humides.
Symbole - PAS de MAINS
- Gardez les mains éloignées de la lame, sinon des blessures graves peuvent s'ensuivre.
Arbre
Axe sur lequel la lame ou l'outil coupant est monté.
Coupe en biseau
Opération de coupe effectuée avec la lame inclinée par rapport à la table.
Coupe en travers
Opération de coupe effectuée perpendiculairement au fil du bois.
Coupe d'onglets combinés
Une coupe d'onglets combinés est un sciage qui combine un réglage de coupe en onglet avec un réglage de coupe en biseau.
Coupe à main levée
Coupe effectuée sans l'aide du guide parallèle, du guide d'onglet, d'un système de fixation, d'un serre-joint ou d'un autre moyen approprié empêchant la pièce de basculer ou de tourner pendant la coupe.
Gomme
Résidu collant provenant de la sève des produits du bois.
Coupe d'onglet
Opération de coupe effectuée avec la lame à un angle différent de 90 degrés par rapport au guide.
Zone interdite aux mains
Zone qui se situe entre les lignes indiquées à droite et à gauche de la base de la table d'onglet. Cette zone est identifiée par des étiquettes représentant l'interdiction de mettre les mains, placées à l'intérieur des lignes paraissant sur la base de la table d'onglet.
Résine
Substance collante à base de sève durcie.
Tours par minute (tr/mn)
Nombre de rotations effectuées en une minute par un objet tournant.
Trajectoire de la lame de scie
Zone au-dessus, en dessous, derrière ou devant la lame. Pour la pièce, zone qui va être ou a été coupée par la lame.
Voie
Distance de laquelle les pointes des dents de la lame de scie sont inclinées vers l'extérieur par rapport à la face de la lame.
Passe-lame
Passe-lame en plastique inséré dans la table d'onglet et offrant le dégagement nécessaire pour la lame. Ceci donne un appui le long du trait de scie, ce qui réduit les éclats sur la pièce à couper.
Recul
Renvoi d'une pièce d'une manière similaire à un rejet. Associé habituellement à une cause différente de la fermeture du trait de scie, ou une pièce n'étant pas contre le guide, comme une pièce lâchée contre la lame ou encore placée par inadvertance en contact avec la lame.
Coupe complète
Toute opération de coupe où la lame traverse l'épaisseur de la pièce.
Pièce
Morceau de matériel recevant l'opération de coupe. Les surfaces de la pièce sont les faces, les extrémités et les chants.
Déballage
Votre cie a onglets combinés a été expédiée complètement assemblée à l'exception de la batterie, de la lame et du sac à poussière ou du guide à poussière.
Avertissement:
Si des pièces manquent, n'utilisez pas cet outil tant que ces pièces ne sont pas replacées. Sinon, cela pourrait entraîner de graves blessures.
Retirez toutes les pièces détachées du cartonnage. Séparez-les et vérifiez-les d'après la liste des pièces détachées. Voir figure 1. Retirez les matériaux de conditionnement qui entourent la scie. - Soulevez soigneusement la scie pour la retirer du cartonnage et placez-la sur une surface de travail plate. Bien que petite, cette scie est lourde. Pour éviter de vous faire mal au dos, au besoin obtenez de l'aide.
Ne jetez pas les matériaux de conditionnement tant que la scie n'a pas été soigneusement vérifiée, toutes les pièces détachées bien identifiées, et tant que vous n'avez pas utilisé avec satisfaction votre nouvelle scie. La scie a été expédiée, son bras étant verrouillé en position basse. Pour dégager le bras de la scie, appuyez sur ce dernier et tirez sur la goupille de verrouillage. Voir figure 7. - Levez le bras de la scie par la poignée. Continuez d'appuyer sur le bras de la scie pour empêcher celui-ci de remonter soudainement une fois la cheville retirée. Examinez toutes les pièces et assurez-vous qu'aucun dommage n'a eu lieu pendant l'expédition.
Si des pièces sont endommagées ou manquent, ne branchez pas la scie et ne mettez pas l'interrupteur à la position «MARCHE» tant que les pièces endommagées ou manquantes n'ont pas été obtenues ni installées correctement.

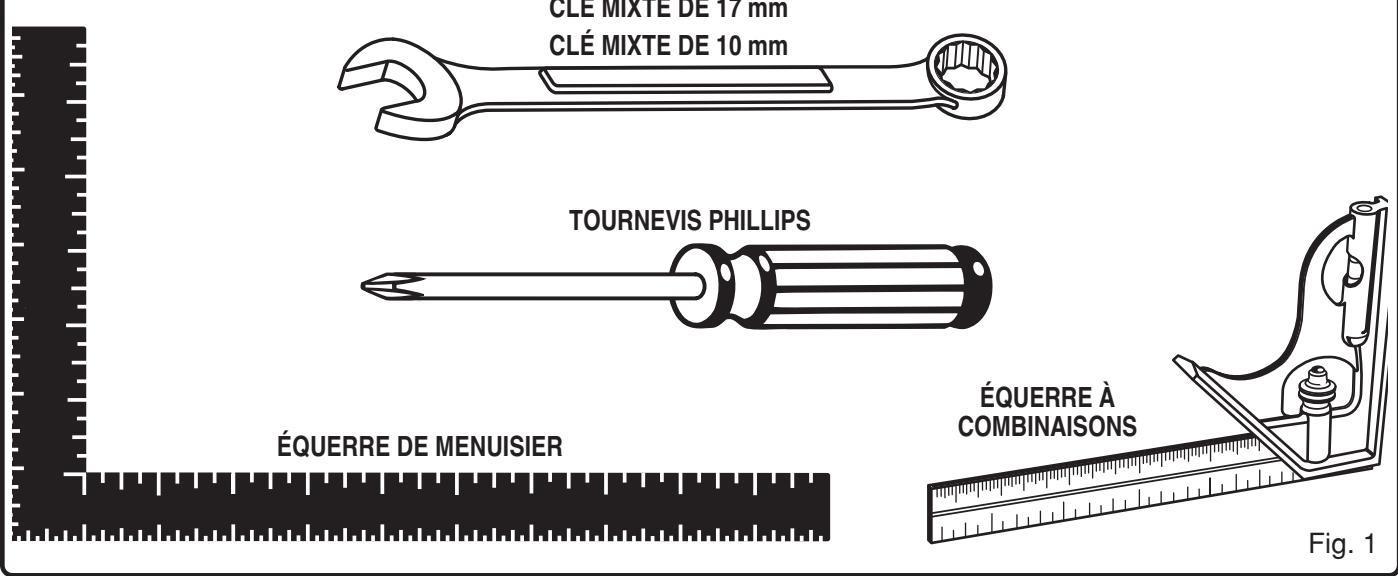

OUTILS nécessaires
Les outils suivants (non compris) sont nécessaires pour vérifier les réglages de votre scie ou pour installer la lame:
LISTE De PIECES détachées

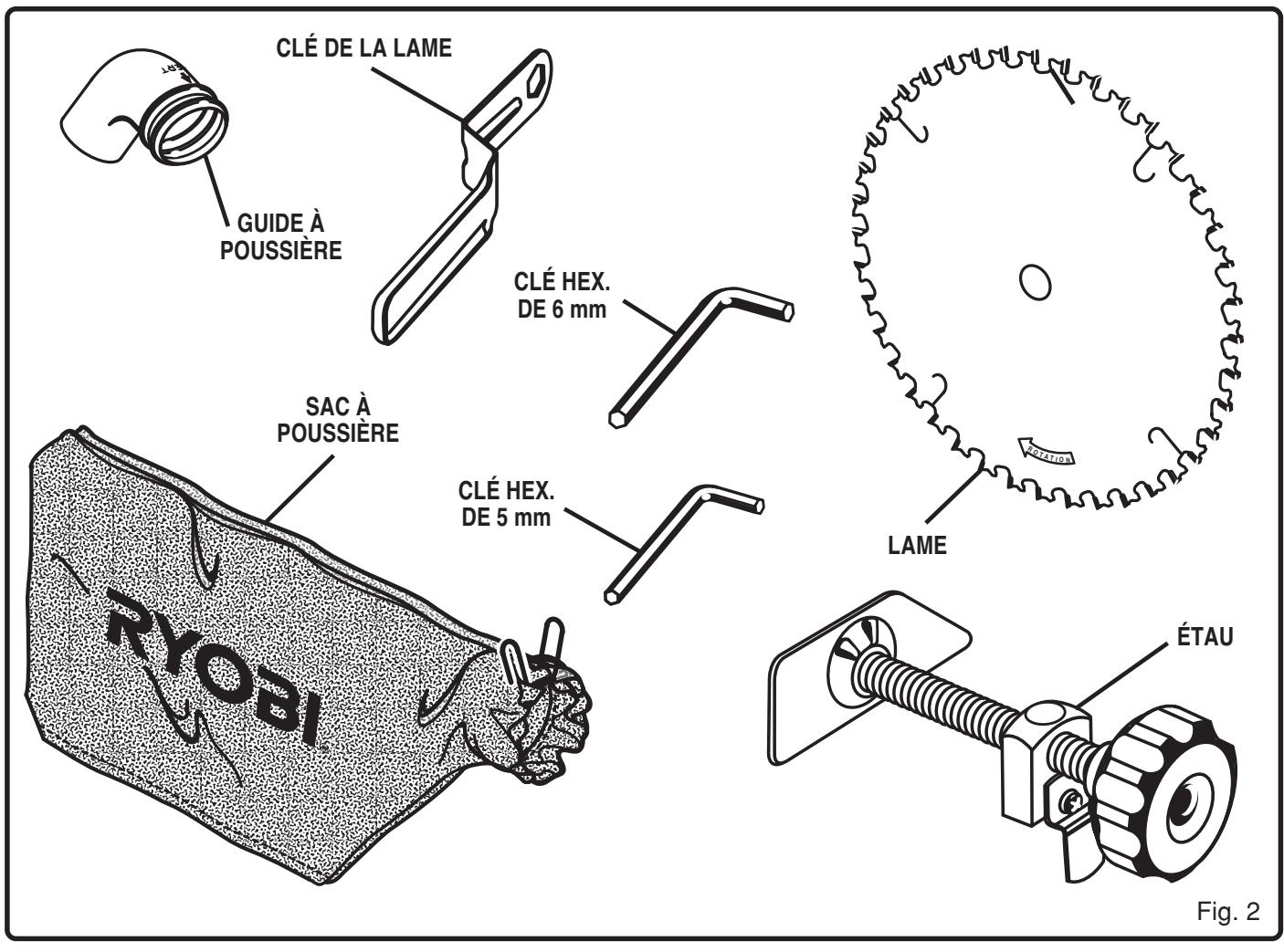

Les articles suivants sont compris avec la scie à onglets combinés :
Lame à pointes carburées - 209,6 mm (8-1/4 po) Étau Sac à poussière Clé hex. de 5 mm Guide à poussière Clé hex. de 6 mm Clé de la lame Manuel de l'utilisateur (non illustré)
L'emploi d'accessoires non indiqués peut être dangereux et entraîner des blessures graves.

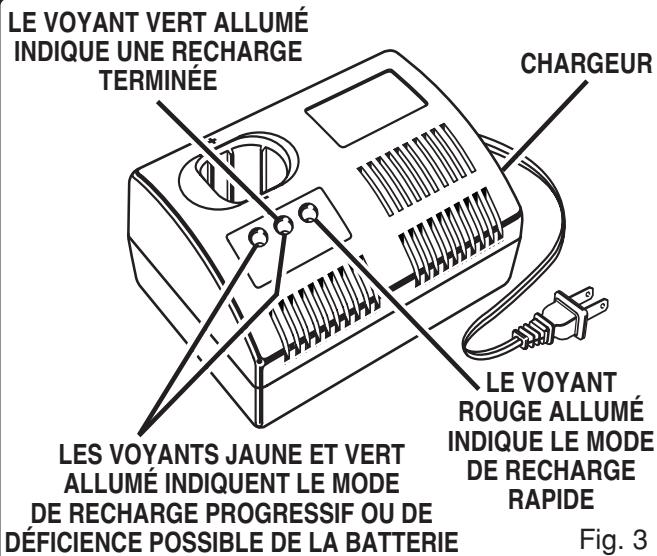

Fonction DEL du chargeur
Voir figure 3.
La DEL SERA allumee AFIN d'indiquer l'etat du chargeur et de la batterie:
Voyant DEL rouge allumé = Mode de recharge rapide. Voyant DEL vert allumé = Batterie complètement rechargée. Voyants DEL jaune et vert allumés = Mode de recharge progressif ou déficience possible de la batterie.
Recharge de la batterie
La batterie de cet outil est expédiée faiblement chargée afin d'éviter la possibilité de problèmes. Donc, vous nevez la recharger avant de l'utiliser.
Note: La batterie n'est pas complètement rechargée lors de la première recharge. Accordez plusieurs cycles (coupé suivi de recharge) pour qu'elle soit entièrement rechargée.
DANGER:
RISQUE DE DÉCHARGE ÉLECTRIQUE. NE PAS TOUCHER LA PARTIE NON ISOLÉE DU CONNECTEUR D'ALIMENTATION NI LA BORNE NON ISOLÉE DE LA BATTERIE.

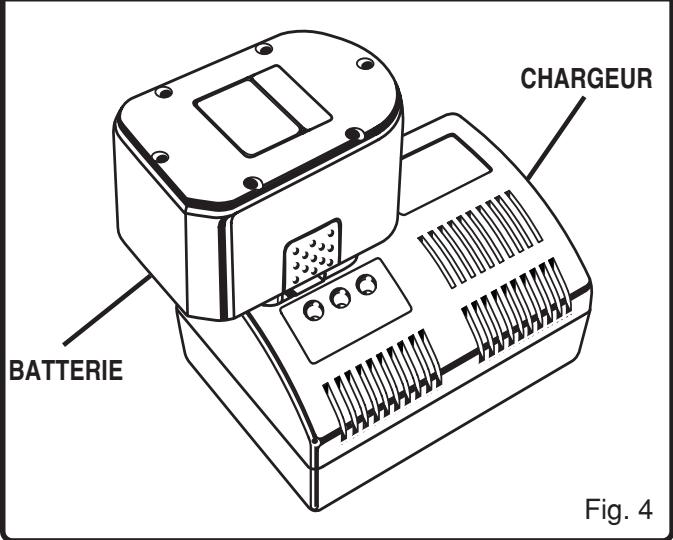

Pour les recharges
N'utilisez que le chargeur fourni. Assurez-vous que l'alimentation électrique est du c.a. domestique normal de 120 volts, 60 Hz. - Mettez la batterie dans le chargeur. Voir figure 4. Alignez la nervure de la batterie avec la rainure dans le chargeur. - Appuyez sur la batterie pour vous assurer que les contacts de celle-ci sont bien connectés à ceux du chargeur. Si le branchement est correct, le voyant rouge s'allume. ■ Normalement, les voyants jaune et vert du chargeur s'allument. Ceci indique que le chargeur est en mode de recharge progressif et qu'il devrait passer au mode de recharge rapide dans les 5 minutes suivantes. Lorsque le chargeur est en mode de recharge rapide, le voyant rouge s'allume. Si, à la suite d'une période de 15 minutes, les voyants jaune et vert restent allumés, enlevez la batterie, attendez 1 minute et introduisez la batterie à nouveau dans le chargeur. Si les voyants jaune et vert restent allumés à la suite d'une durée supplémentaire de 15 minutes, la batterie est endommagée et ne peut pas être rechargée. Une fois la batterie complètement rechargée, le voyant rouge s'éteint et le voyant vert s'allume. - À pros un usage normal, 1 heures est nécessaire pour une recharge totale. Une durée de recharge minimale de 1 à 1-1/2 heures est nécessaire pour recharger un outil complètement déchargé.
La batterie s'échauffe légèrement lors de la recharge. Ceci est normal et ce n'est pas un indice de problème. NE placez PAS le chargeur dans un endroit extrêmement chaud ou froid. Il fonctionne mieux à la température ambiante.
Information importante sur la recharge de batterie CHAUBE
Lorsque vous utilisez votre scie d'une façon continue, la batterie s'échauffe. Vous devez laisser une batterie chaude se refroidir pendant environ 30 minutes avant de la recharger.
Note: Cette situation se présente seulement lorsque la scie est utilisée continuellement, ce qui chauffe la batterie. Ceci ne se produit pas dans des circonstances normales. Reportez-vous à la section «Recharge de la batterie» pour la recharge normale de la batterie. Si le chargeur ne recharge pas la batterie dans des circonstances normales, returnez la batterie et le chargeur au centre de service après-vente agréé.
Ryobi le plus proche de chez vous pour une vérification ayant trait à l'électricité.

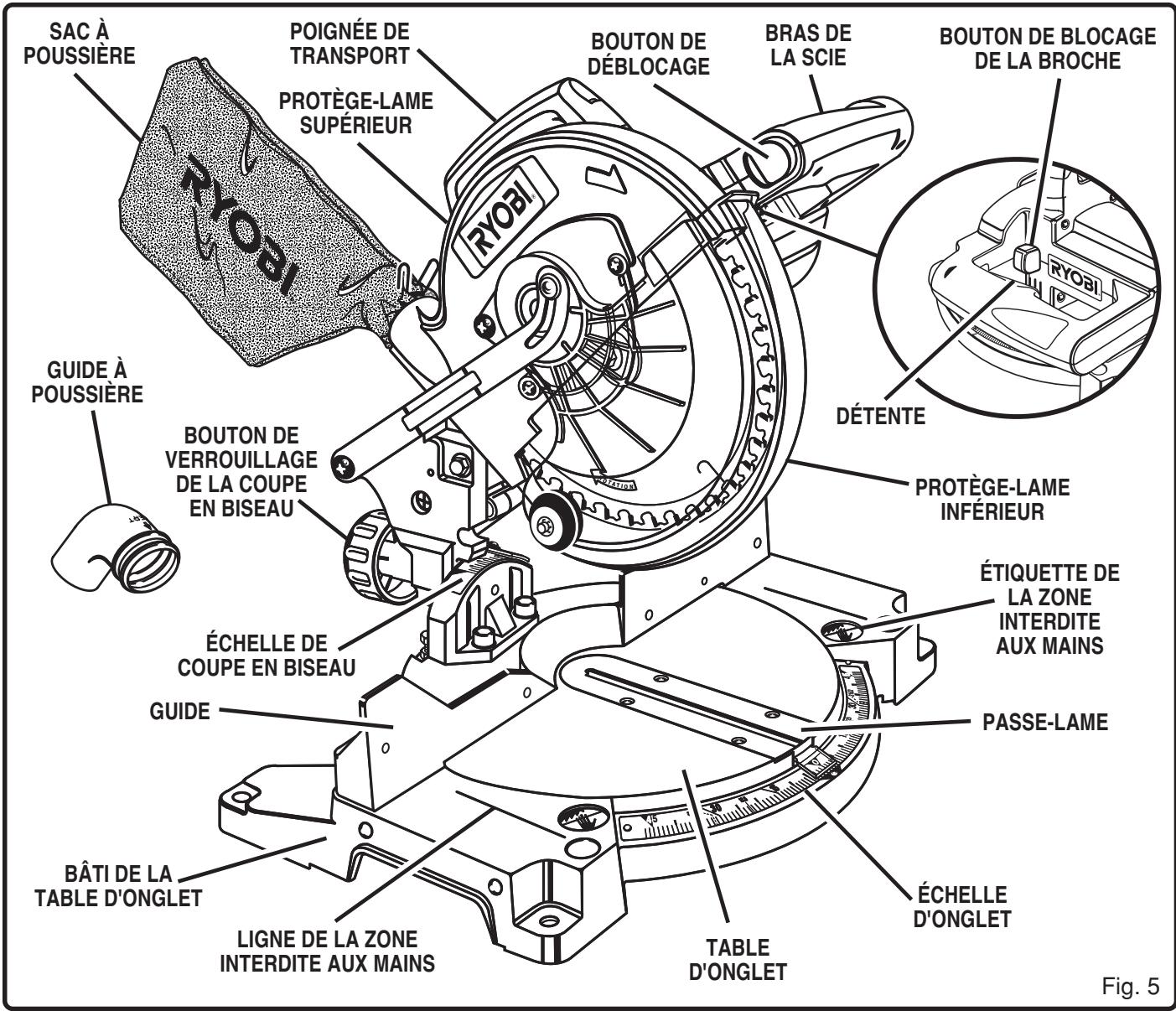

Connaissez votre SCIE à onglets combinés
Voir figure 5.
Avant de tenter d'utiliser votre scie, familiarisez-vous avec toutes ses caractéristiques de fonctionnement et ses exigences de sécurité.
Avertissement:
Ne laissez pas l'habitude de votre scie vous rendre insouciant. Souvenez-vous qu'il suffit d'une fraction de seconde d'inattention pour vous blesser gravement.
LAME de 209,6 mm (8-1/4 po)
Une lame de 209,6 mm (8-1/4 po) est comprise avec la voiture scie à onglets combinés. Elle est prévue pour couper des pièces allant jusqu'à 52,4 mm (2-1/16 po) d'épaisseur ou jusqu'à 139,7 mm (5-1/2 po) de largeur, selon l'épaisseur de la pièce et le réglage établi avant de réaliser la coupe.
Capacités de COUPE
Quand l'angle de coupe en onglet (table d'onglet) est à et l'angle de coupe en biseau à :
Votre cié coupe une pièce d'une largeur maximale de 139,7 mm (5-1/2 po) et d'une épaisseur maximale de 52,4 mm (2-1/16 po).
Quand l'angle de coupe en onglet (table d'onglet) est à et l'angle de coupe en biseau à :
Votre scie coupe une pièce d'une largeur maximale de 95,3 mm (3-3/4 po) et d'une épaisseur maximale de 52,4 mm (2-1/16 po).
Quand l'angle de coupe en onglet (table d'onglet) est à et l'angle de coupe en biseau à :
Votre cié coupe une pièce d'une largeur maximale de 139,7 mm (5-1/2 po) et d'une épaisseur maximale de 38,1 mm (1-1/2 po).
Quand l'angle de coupe en onglet (table d'onglet) est à et l'angle de coupe en biseau à :
Votre cié coupe une pièce d'une largeur maximale de 95,3 mm (3-3/4 po) et d'une épaisseur maximale de 38,1 mm (1-1/2 po).

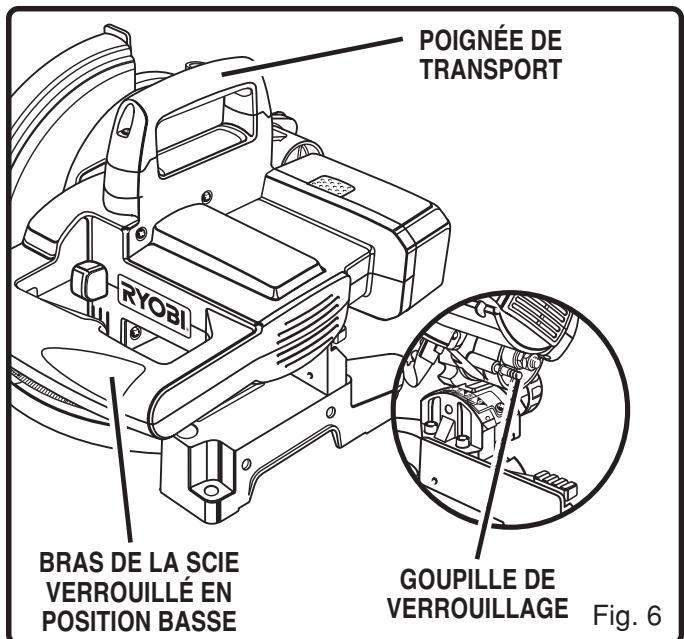

Poignée de transport
Voir figure 6.
Pour le transport ou le déplacement de votre scie à onglets, une poignée pratique est prévue sur le dessus du bras de la scie comme l'illustre la figure 6. Avant de déplacer la scie, enlevez la batterie, puis abaissez le bras de la scie et verrouillez-le en position basse. Le bras de la scie se bloque en appuyant sur la goupille de verrouillage.

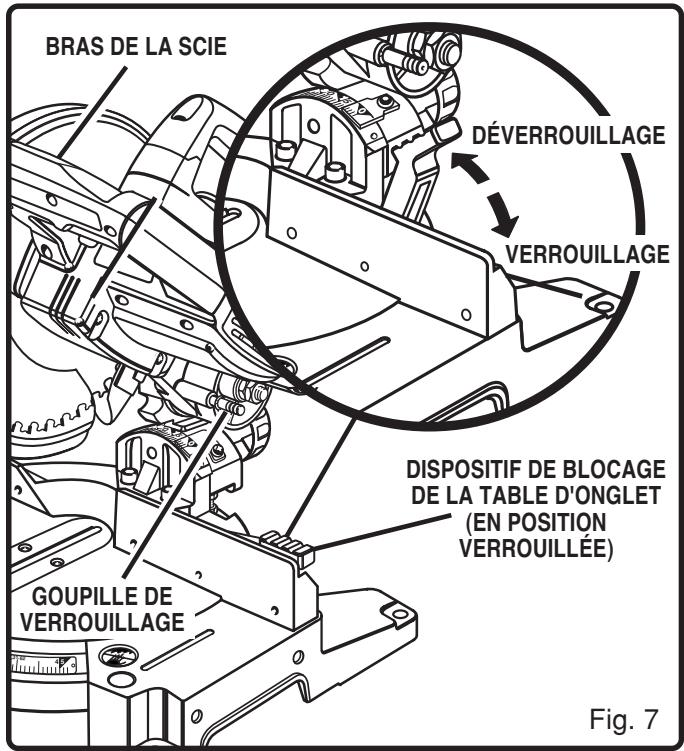

Le dispositif de blocage de la table d'onglet permet de verrouiller la scie aux angles de coupe en onglet voulus.

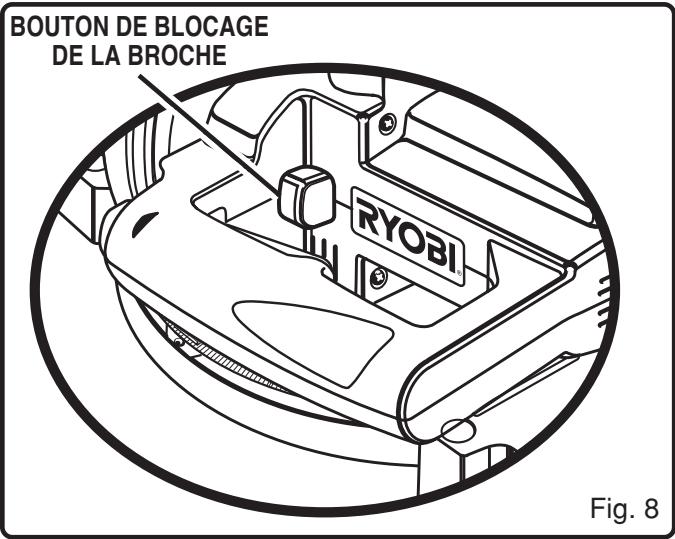

Un bouton de blocage de la broche est prévu pour verrouiller la broche en position stationnaire, ce qui empêche la lame de tourner. Appuyez et tenez enfoncé ce bouton de blocage lors de l'installation, du changement ou de l'enlèvement de la lame.

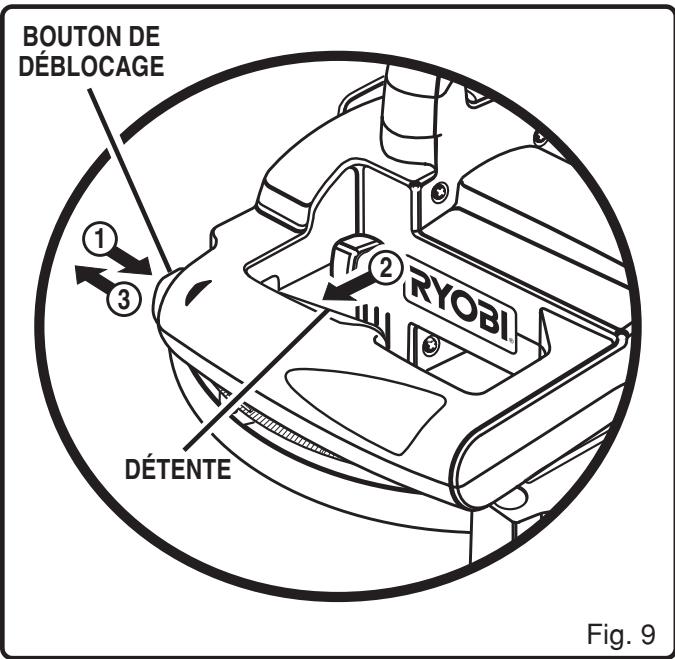

Bouton de déblocage
Voir figure 9.
La détente de l'interrupteur comporte un bouton de déblocage de la détente qui permet de réduire la possibilité de démarrage accidentel.
Pour le déblocage:
Appuyez sur le bouton de déblocage (1). Tout en maintenant le bouton de déblocage enfoncé, (2) tirez sur la détente de l'interrupteur. Relâchez le bouton de déblocage (3).
Note: Le bouton est doté d'un ressort qui remet la scie en position de blocage quand la détente est relâchée.
Verrouilage de la détente
Voir figure 10.

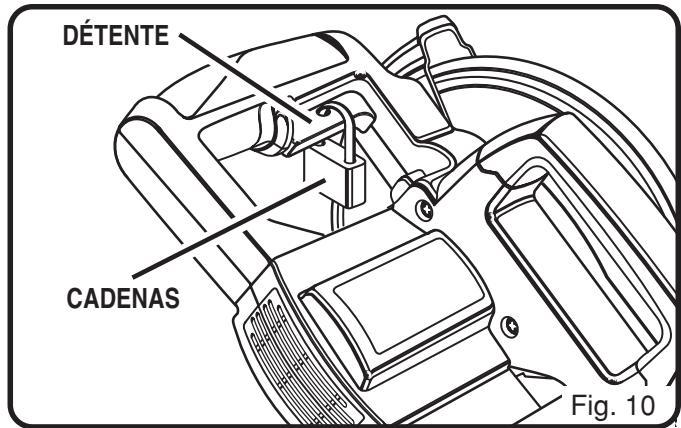

Pour empêcher l'emploi non autorisé de votre scie à onglets combinés, nous vous suggérons d'enlever la batterie et de verrouiller l'interrupteur à la position «arrêt». Pour verrouiller l'interrupteur, installez un cadenas en passant son arceau par le trou de la détente de l'interrupteur. Un cadenas avec un arceau de 5,2 mm (13/64 po) de diamètre peut être utilisé. Une fois le cadenas installé et verrouillé, l'interrupteur ne peut plus être utilisé. Rangez la clé du cadenas dans un autre endroit.
Bouées à cliquet de la TABLE d'onglet
Des butées à cliquet ont été prévues à 22 - 1 / 2°. Les butées à cliquet à 22 - 1 / 2° se trouvent sur le côté droit comme sur le côté gauche de la table d'onglet.

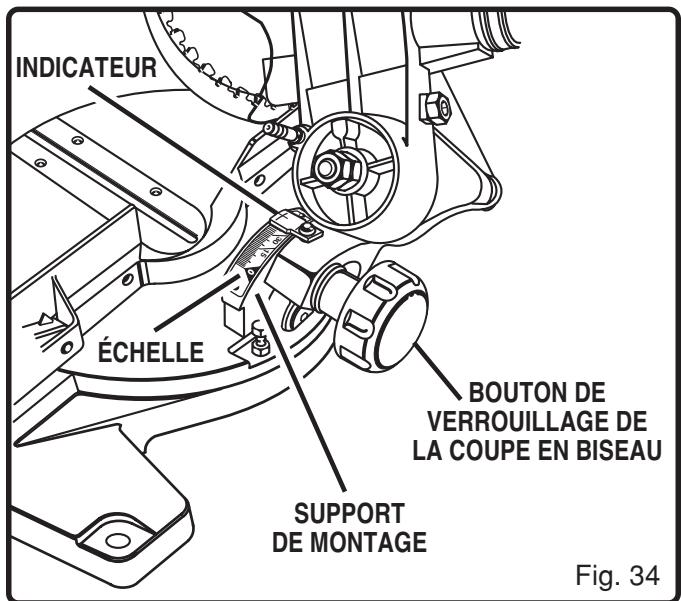

Bouton de verrouillage de la COUPE en BISEAU
Le bouton de verrouillage de la coupe en biseau permet de bien bloquer votre scie à chantournage combinée aux angles de coupe en biseau voulus. Des vis de réglage des butées positives ont été prévues sur chaque côte du bras de la scie. Ces vis de réglage permettent de faire des réglages précis. Voir pages 20 et 21.
FREIN électrique
Un frein électrique permet d'arrêter rapidement la rotation de la lame une fois la détente de l'interrupteur relâchée.
GUIDE
Le guide de votre scie à anglets combinés est prévu pour que vous puissiez tenir la pièce en sécurité contre ce guide lors de tous les sciages.
Protege-lame inférieur autorétractable
Le protège-lame inférieur est fabriqué à partir d'un plastique transparent résistant aux chocs et qui apporte une protection sur chaque côte de la lame. Il se rétracte sur le protège-lame supérieur au fur et à mesure que la lame de la scie est abaissée dans la pierce.
TROUS de montage
Voir figure 11.
Votre scie a onglets combinés doit être montée d'une façon permanente sur une surface portante, ferme,
comme un établi. La base de la scie est dotée à cette fin de 4 trous de 10 mm (3/8 po). Chacun de ces trous permet l'emploi de boulons mécaniques de 10 mm (3/8 po), rondelles-freins et écrous hex. (non compris). Les boulons doivent être d'une longueur suffisante afin de tenir compte de la base de la scie, des rondelles-freins, des écrous hex. et de l'épaisseur du dessus de l'établi.
Serrez bien les quatre boulons.
La disposition des trous pour un établi de 457 mm (18 po) x 610 mm (24 po) est illustrée à la figure 11. Vérifie soigneusement l'établi une fois le montage terminé pour vous assurer qu'il ne peut y avoir aucun mouvement pendant l'emploi de la scie. Si vous remarquez un déplacement, un glissement ou un renversement de la scie, fixez l'établi au plancher avant de l'utiliser.
Assurez-vous toujours que la scie à onglets combinés est bien fixée à l'établi ou à un support approuvé. Sinon, un accident pourrait s'ensuivre et, par conséquent, entraîner des blessures graves.
Fig. 11
L'utilisation de toute scie peut entraîner la projection de débris dans les yeux, ce qui peut provoquer de graves lésions oculaires. Avant de mettre un outil électrique en marche, portez toujours des lunettes de sécurité ou des lunettes de protection à coques latérales, ainsi qu'un masque antipoussière intégral si nécessaire. Nous recommandons le port d'un masque de sécurité à vue panoramique par-dessus des lunettes correctives ou celui de lunettes de sécurité standard à coques latérales.
Ne tentez pas de modifier cet outil ni de créer des accessoires non recommandés pour cet outil. Ce genre d'altération ou de modification est un mauvais usage et pourrait entraîner une condition dangereuse ou risque de blessures graves.
Pour empêcher un démarriage accidentel qui peut entrainer des blessures graves, montez toutes les pièces de votre scie avant de la brancher. La scie ne doit jamais être branchée lorsque vous installez des pièces, faites un réglage, installez ou retirez la lame, lors de son nettoyage et même quand elle n'est pas utilisée.
Comme il a été mentionné antérieurement, votre scie a été montée et ajustée à l'usine. Le guide à poussière ou le sac à poussière, la batterie et la lame sont les seules pièces que vous devez installer.

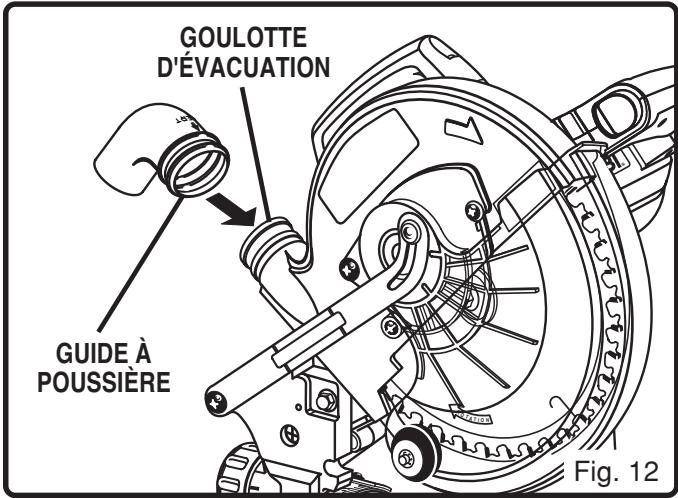

GUIDE à poussière
Voir figure 12.
Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
Installez le guide à poussière en mettant l'extrémité portant la mention «INSERT» sur la goulotte d'évacuation du protège-lame supérieur. Tournez le guide afin que l'extrémité d'évacuation soit orientée vers le bas et vers l'arrière de la scie.

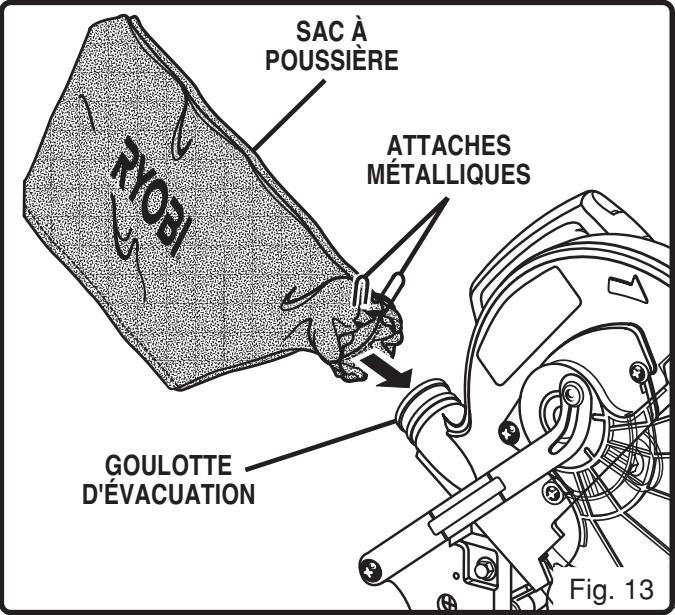

SAC À poussique
Voir figure 13.
Enlevez la batterie de la scie.
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
Un sac à poussière est fourni avec la scie. Celui-ci s'installe sur la goulotte d'évacuation du protège-lame.
supérieur. Pour le monter, retirez le guide à poussière de la goulotte d'évacuation. Ensuite, resserrez les deux attaches métalliques pour ouvrir la bouche du sac et glissez-la sur la goulotte d'évacuation. Relâchez les attaches. L'anneau métallique du sac doit se verrouiller dans la rainure de la goulotte d'évacuation. Pour un fonctionnement plus efficace, videz le sac à poussière une fois qu'il est à moitié plein. Ceci donne une meilleure circulation de l'air dans le sac.
Étau

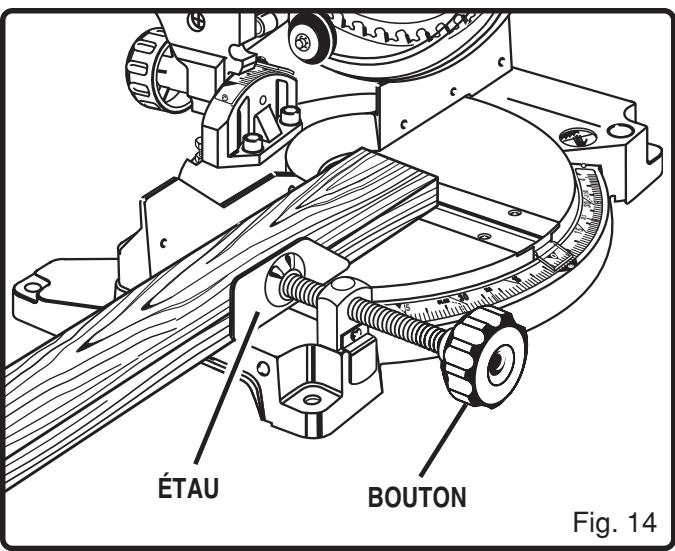

Voir figure 14.
Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
Pour installer l'étau, placez l'arbre de l'étau dans l'un des trous à l'avant de la table de la scie à onglet. Tournez le bouton de l'étau pour l'avancer ou le reculer selon le besoin.
Installation de la LAME
Voir figures 15, 16, 17 et 18.
DANGER:
Votre scie ne peut accepter qu'une lame d'un diamètre maximum de 209,6 mm (8-1/4 po). D'autre part, n'utilisez jamais une lame trop épaissie pour permettre au flasque extérieur de la lame de s'enclencher avec les méplats de la broche. Des lames plus grandes entreront en contact avec les protège-lame, alors que des lames plus épaisses empêcheront le boulon de la lame de bien fixer celle-ci sur la broche. L'une ou l'autre de ces situations peut entraîner un accident grave et gravement blesser.
Débranchez votre scie.
Avertissement:
Si la scie n'est pas débranchée, vous vous exposez à une mise en marche accidentelle et à de graves blessures.
Abaissez le bras de la scie et tirez la goupille de verrouillage pour dégager le bras de la scie. Relevez le bras de la scie en position relevée. Faites attention car le bras de la scie est doté d'un ressort de rappel. Desserrez la vis Phillips qui se trouve sur le carter du boulon de la lame afin que ce carter puisse être relevé. Voir figure 15. Relevez doucement le support du protège-lame inférieur, en dégageant le protège-lame inférieur de l'entaille afin que le protège-lame inférieur et le carter du boulon de la lame puissent être reliés pour exposer le boulon de la lame. Voir figure 16.
Appuyez sur le bouton de blocage de la broche et tournez le boulon de la lame jusqu'à ce que la broche se bloque. Voir figure 18. Desserrez le boulon de la lame à l'aide de la clé fournie et retirez-le.
Note: Le boulon de la lame est doté d'un filet à gauche. Tournez le boulon de la lame dans le sens inverse pour le desserrer.

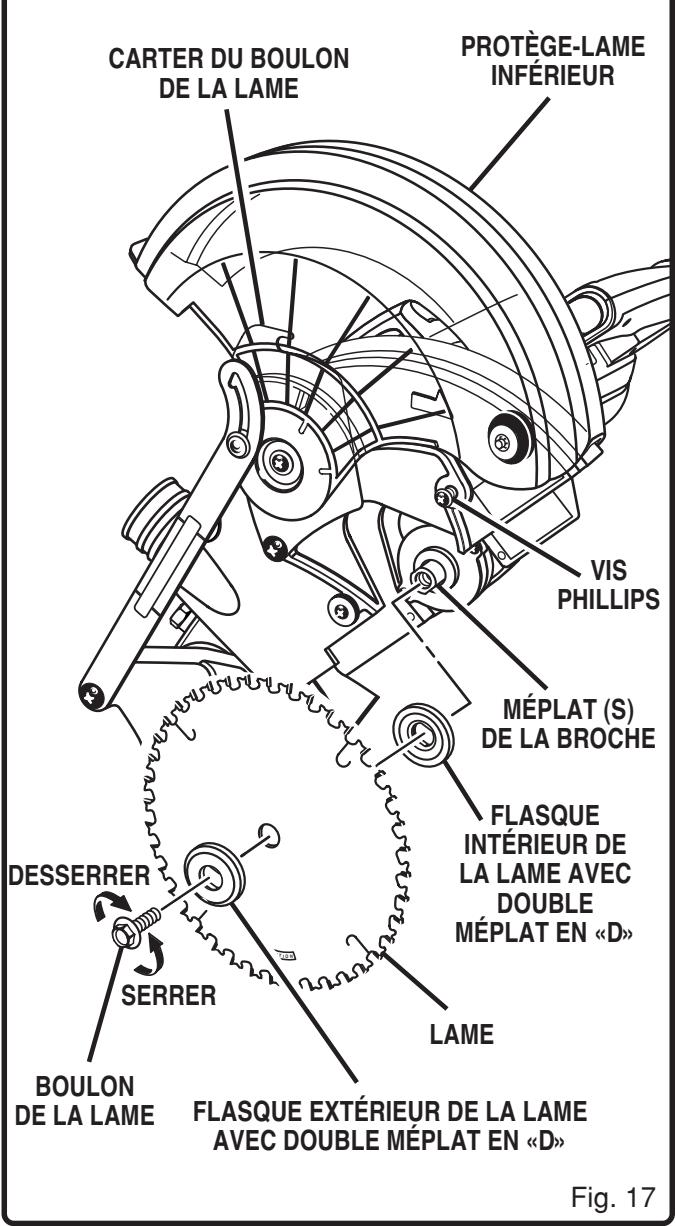

Retirez le flasque extérieur de la lame. Ne retirez pas le flasque interieur de la lame. Appliquez une goutte d'huile sur le flasque interieur de la lame et sur le flasque extérieur de la lame au point où ils touchent la lame.
Si le flasque interieur de la lame a été retiré, remettez-le en place avant de monter la lame sur la broche. Sinon la lame ne sera pas bien serrée, ce qui risque d'entraîner un accident. Montez la lame à l'intérieur du protège-lame inférieur et sur la broche, les dents de la lame se dirigeant vers le bas à l'avant de la scie, comme l'illustre la figure 17.
Attention:
Installez toujours la lame, les dents de celle-ci et la flèche imprimée sur son côté se dirigeant vers le bas à l'avant de la scie. Le sens de rotation de la lame est également estampé sous forme d'une flèche sur le protège-lame supérieur.
Remettez le flasque extérieur de la lame. Le méplat double «D» des flasques de la lame s'alignent avec les méplats de la broche. Appuyez sur le bouton de blocage de la broche et remettez le boulon de la lame.
Note: Le boulon de la lame comporte un filet à gauche. Tournez le boulon de la lame dans le sens antihoraire pour le serrer.
Serrrez bien le boulon de la lame à l'aide de la clé fournie. Retirez la clé de la lame et rangez-la dans un endroit sûr pour un usage ultérieur. Remettez le protège-lame inférieur et le carter du boulon de la lame. Resserrez la vis Phillips qui retient le carter du boulon de la lame. Serrez bien cette vis. Voir figure 17.
Pour éviter d'endommager le dispositif de blocage de la broche, attendez toujours que le moteur s'arrête complètement avant d'enclencher ce dispositif de blocage de la broche. Assurez-vous que le bouton de blocage de la broche ne se trouve pas enclenché lorsque vous remettez la batterie.
Enlèvement de la LAME
Voir figures 15, 16, 17 et 18.
Enlevez la batterie de la scie.
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.

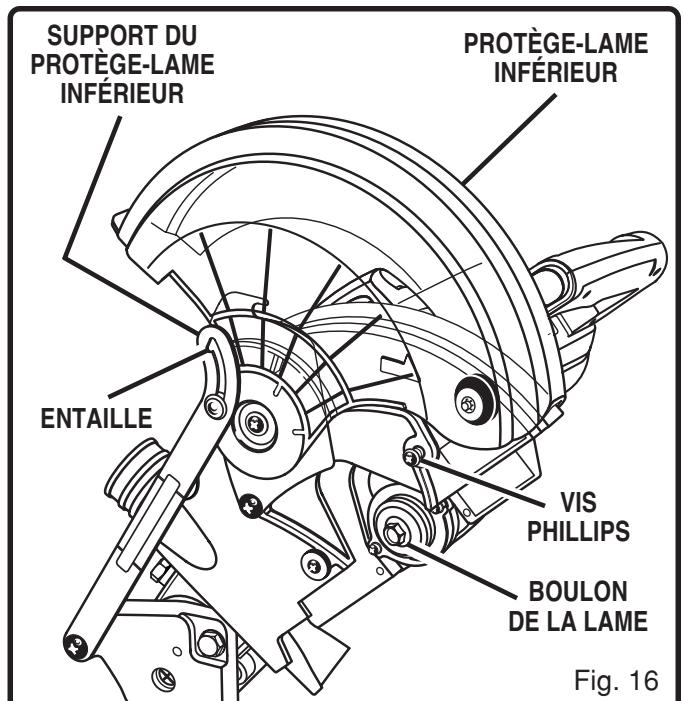

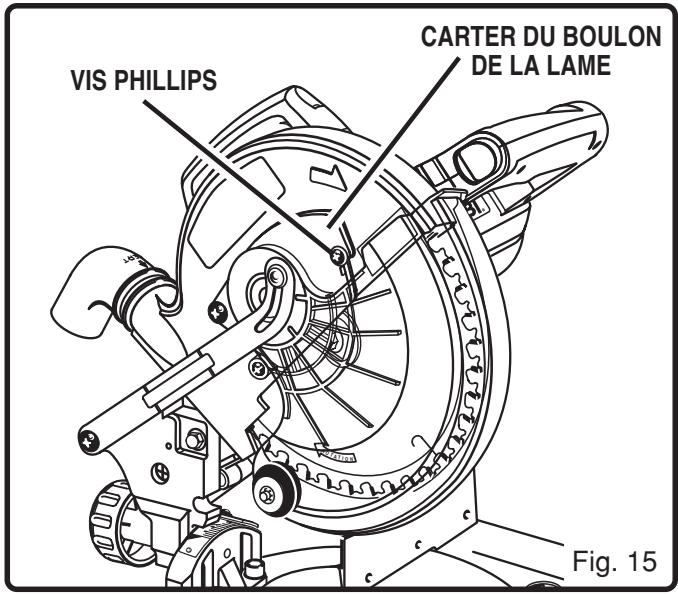

Desserrez la vis Phillips qui seouve sur le carter du boulon de la lame afin que ce carter puisse etre relevé. Voir figures 15,16 et 17. Relevez doucement le support du protège-lame inférieur, en dégageant le protège-lame inférieur de l'entaille afin que ce protège-lame inférieur et le carter du boulon de la lame puisSENT être reliés pour exposer le boulon de la lame. Voir figure 16. ■ Appuyez sur le bouton de blocage de la broche et tournez le boulon de la lame jusqu'à ce que la broche se bloque. Voir figure 18. Desserrez le boulon de la lame à l'aide de la clé fournie et retirez-le.
Note: Le boulon de la lame est doté d'un filet à gauche. Tournez le boulon de la lame dans le sens inverse pour le desserrer. Retirez le flasque extérieur de la lame. Il est maintenant possible d'enlever la lame.
Votre scie à chantournes combinées a été réglée à l'usine pour qu'elle exécute des sciages très précis. Cependant, certains composants ont pu être désalignés lors de l'expédition. Aussi, après un certain temps, un réglage peut être nécessaire à cause de l'usure. À la suite du déballage de la scie, vérifie les réglages suivants avant de l'utiliser. Faites tous les réglages nécessaires et vérifiez régulièrement l'alignement des pièces pour vous assurer que votre scie coupe avec précision.
BOUTON DE BLOCAGE DE LA BROCHE Fig. 18
Réglages
Note: De nombreuses illustrations de ce manuel révèlent seulement une partie de votre scie à onglets combinés. Cela est délibéré pour indiquer clairement les points pertinents pour chaque illustration. N'utilisez jamais votre scie sans que les protecteurs se trouvent bien en place et en bon état de fonctionnement.
Mise à l'équerre de la TABLE d'onglet par rapport au GUIDE
Voir figures 19 à 22.
Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
Abaissez le bras de la scie et tirez la goupille de verrouillage pour dégager le bras de la scie. Relevez le bras de la scie à sa position haute maximale. Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille se trouve sur. Rabaissez le dispositif de blocage de la table d'onglet. Posez une équerre de menuisier à plat sur la table d'onglet. Placez l’une de ses branches contre le guide. Placez l’autre à côté du passelame. Le bord de l’équerre et celui du passelame doivent être parallèles comme l’illustrer la figure 19.

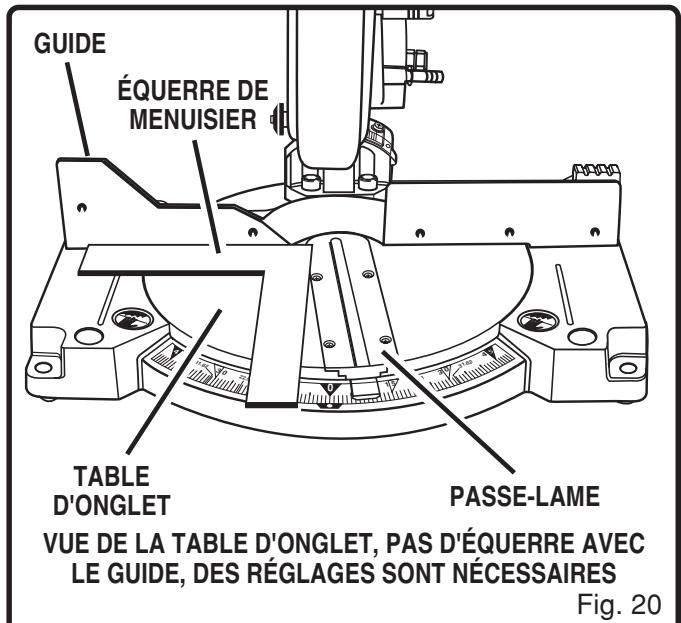

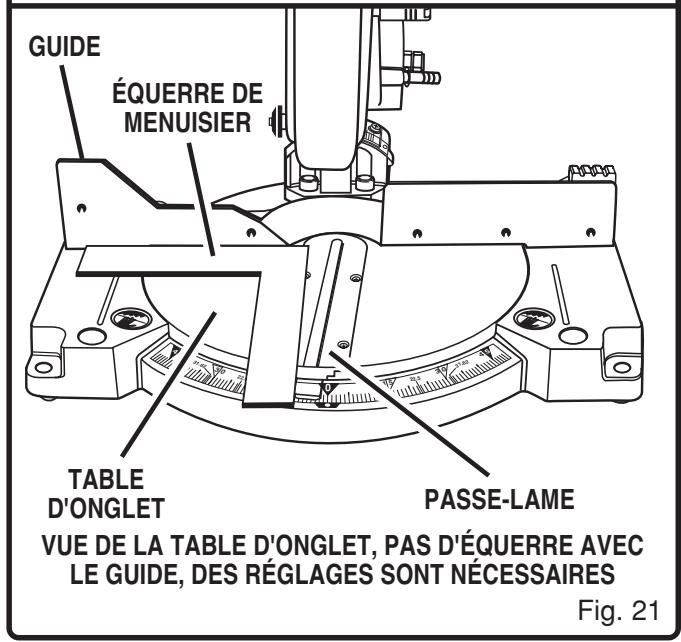

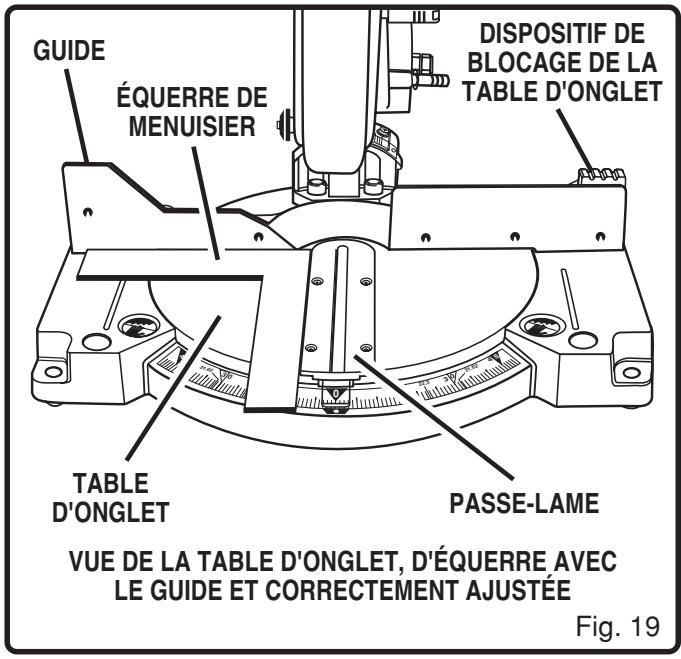

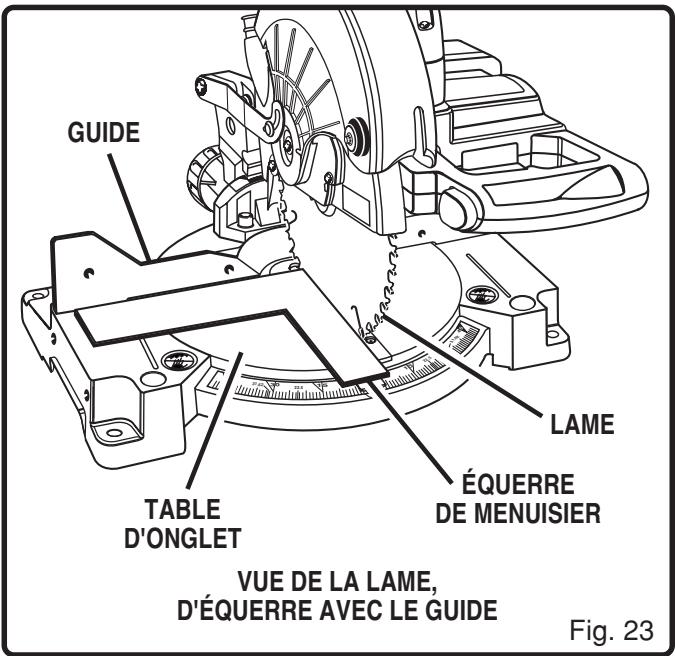

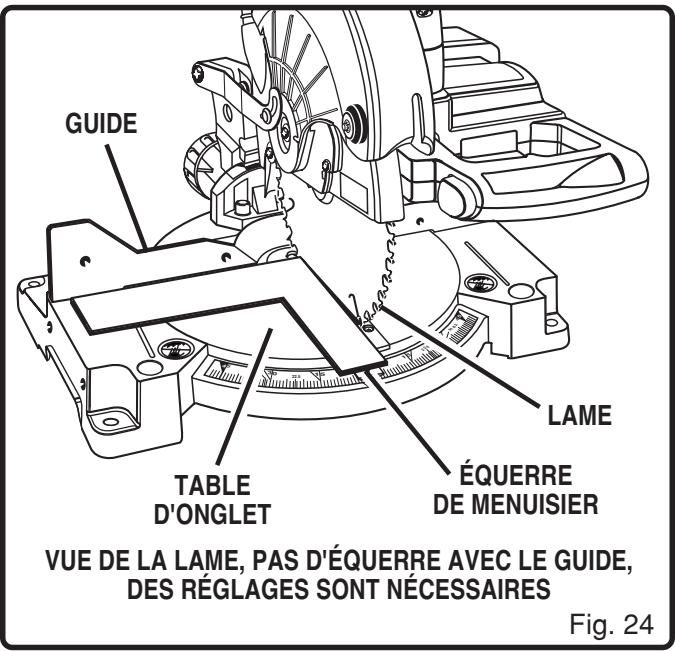

Si le bord de l'équerre de menuisier et celui du passé-lame ne sont pas parallèles comme l'illustrent les figures 20 et 21, faites les réglages nécessaires.
Réglages

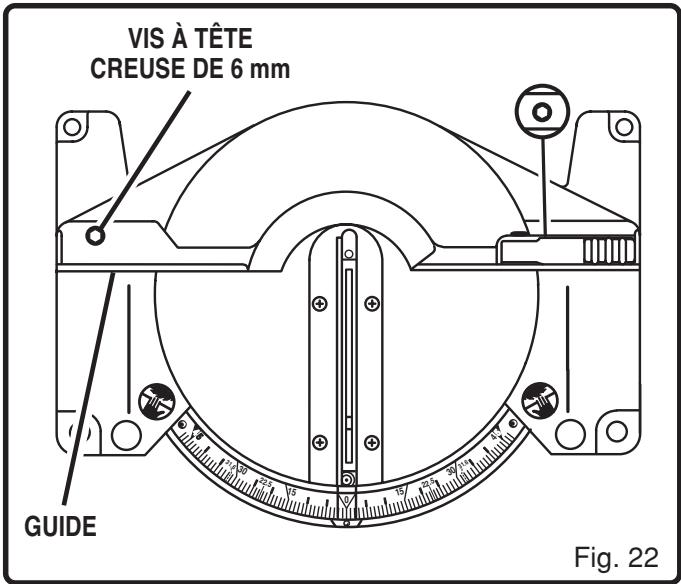

Desserrez les vis à tête creuse qui retiennent le guide à l'aide d'une clé hex. de 6 mm. Voir figure 22. Réglez le guide vers la gauche ou vers la droite jusqu'à ce que l'équerre de menuisier se trouve bien parallèle au passe-lame.
Resserrez bien les vis et vérifie à nouveau l'alignement du guide par rapport à la table.
Mise à l'équerre de la LAME de la SCIE par rapport au GUIDE
Voir figures 23 à 26. Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
- Abaissez le bras de la scie au maximum et insérez la goupille de verrouillage pour bloquer le bras de la scie en position de transport. Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille se trouve sur. Rabaissez le dispositif de blocage de la table d'onglet. Posez une équerre de menuisier à plat sur la table d'onglet. Placez l'une de ses branches contre le guide. Glissez l'autre contre la partie plate de la lame de la scie.
Note: Assurez-vous que l'équerre entre en contact avec la partie plate de la lame et non pas avec les dents de la lame.
Le bord de l'équerre et la lame de la scie doivent être parallèles comme l'illustré la figure 23.
Si le bord avant ou arrière de la lame forme un angle avec l'équerre comme l'illustrent les figures 24 et 25, des réglages sont nécessaires.
À l'aide de la clé hex. de 6 mm fournie, desserrez les vis à tête creuse qui retiennent le support de montage à la table d'onglet. Voir figure 26.
Tournez le support de montage vers la droite ou vers la gauche jusqu'à ce que la lame de la scie soit bien parallèle avec l'équerre. Resserrez bien les vis et vérifiez à nouveau l'alignement de la lame par rapport au guide.
Mise à l'équerre de la LAME par rapport à la TABLE d'onglet
Voir figures 27 à 31.
Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.
- Abaissez le bras de la scie complètement vers le bas et insérez la goupille de verrouillage pour que le bras de la scie se trouve bloqué en position de transport. Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille se trouve sur. Rabaissez le dispositif de blocage de la table d'onglet. Desserrez le bouton de verrouillage de la coupe en biseau et regalez le bras de la scie sur le repère de la coupe en biseau (lame perpendiculaire à la table d'onglet). Serrez le bouton de verrouillage de la coupe en biseau.

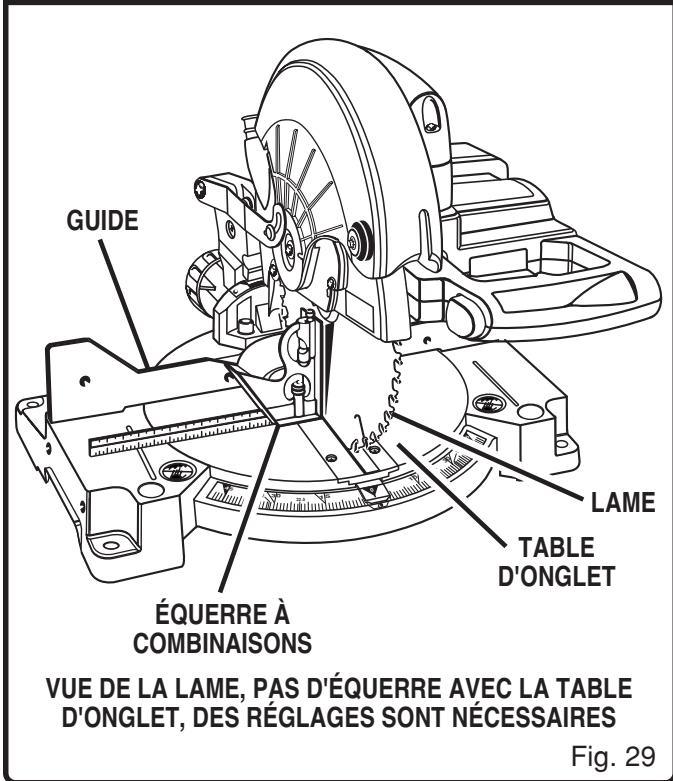

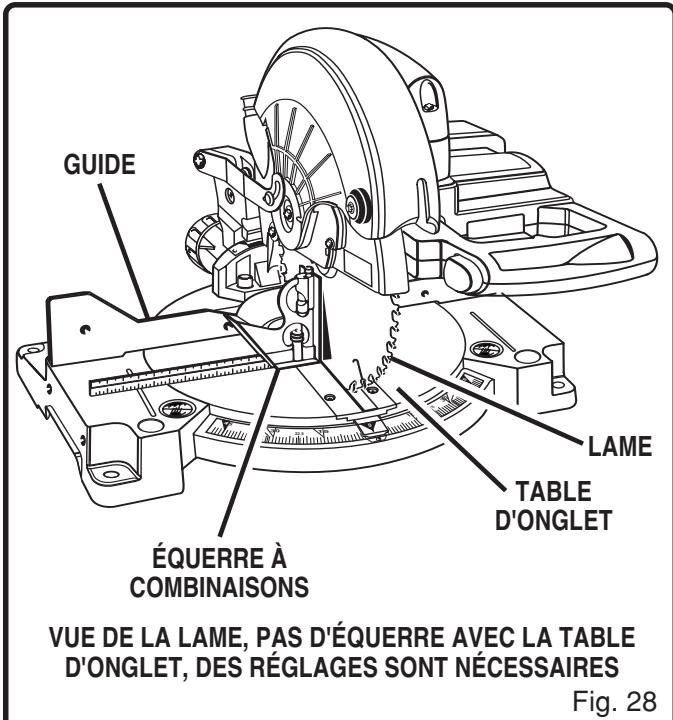

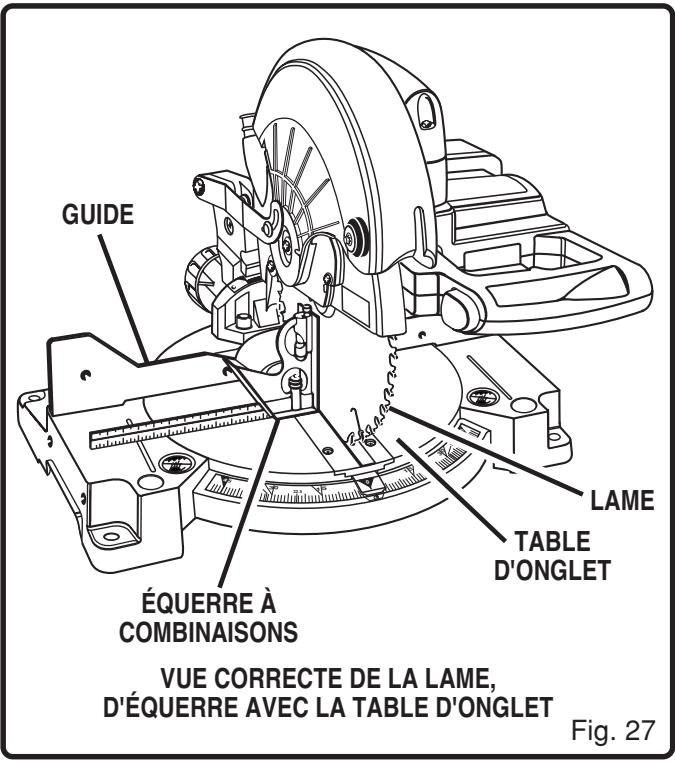

- Placez une équerre à combinaisons contre la table d'onglet et contre la partie plate de la lame de la scie. Note: Assurez-vous que l'équerre entre en contact avec la partie plate de la lame et non pas avec les dents de la lame. Tournez la lame à la main et vérifiez l'alignement de la lame par rapport à la table à divers endroits. Le bord de l'équerre et la lame doivent être parallèles comme illustré dans la figure 27.
Réglages
Si la partie supérieure ou la partie inférieure de la lame forme un angle par rapport à l'équerre comme l'illustrent les figures 28 et 29, des réglages sont nécessaires.
À l'aide d'une clé de 10 mm ou d'une clé à molette, desserrez le contre-écrou qui retient la vis de réglage de la butée positive. Desserrez également le bouton de verrouillage de la coupe en biseau. Réglez la vis de réglage de la butée positive afin d'aligner la lame avec l'équerre. Voir figure 30.
Resserrez le bouton de verrouillage de la coupe en biseau. Ensuite, resserrez le contre-écrou qui retient la vis de réglage de la butée positive. Vérifiez à nouveau l'alignement de la lame par rapport à la table. Note: La technique présentée ci-dessus peut être utilisée pour vérifier l'équerre de la lame par rapport à la table d'onglet à et à.
Réglages du PIVOT
Note : Ces réglages ont été faits en usine et normalement n'exigent pas d'autre ajustement.
Réglage de la COURSE du PIVOT
Le bras de la scie doit se relever complètement de lui-même. Si le bras de la scie ne se relève pas complètement par lui-même ou s'il y a du jeu dans le joint à pivot, faites réparer la scie au CENTRE DE SERVICE APRÈS-VENTE AGRÉÉ RYOBI le plus proche de chez vous.
Réglage du pivotement de la COUPE en BISEAU
Il doit être facile de mettre vos onglets combinés en position de coupe en biseau, en desserrant le bouton de verrouillage de la coupe en biseau et en inclinant le bras de la scie vers la gauche. Si ce déplacement est dur ou s'il y a du jeu au niveau du pivotement, faites réparer au CENTRE DE SERVICE APRES-VENTE AGRÉE RYOBI le plus proche de chez vous.
BUTEE De profondeur
La butée de profondeur arrête le déplacement de la lame vers le bas. Il permet à la lame d'aller en dessous de la table d'onglet, suffisamment pour maintenir sa capacité de coupe maximale. La butée de profondeur permet à la lame de se couvrir à 6,4 mm (1/4 po) du support de la table d'onglet.
Note : Le support de la table d'onglet est situé à l'intérieur de la table d'onglet.
La butée de profondeur est réglée à l'usine afin de donner une capacité de coupe maximale pour la lame de 209,6 mm (8-1/4 po) fournie avec votre scie. Par conséquent, la lame de la scie fournie ne devrait jamais nécessiter de réglage.
Cependant, lorsque le diamètre de la lame a été réduit à la suite d'affutage, il peut être nécessaire de régler la butée de profondeur pour obtenir une capacité de coupe maximale. Aussi, lorsqu'une nouvelle lame est installée, il est nécessaire de vérifier le dégagement de la lame par rapport au support de la table d'onglet avant de remettre la scie en marche. Faites ces réglages si cela est nécessaire.
Réglages de la butée de profondeur
Voir figure 31.
Enlevez la batterie de la scie.
Avertissement:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en résulter une mise en marche accidentelle pouvant entraîner des blessures graves.

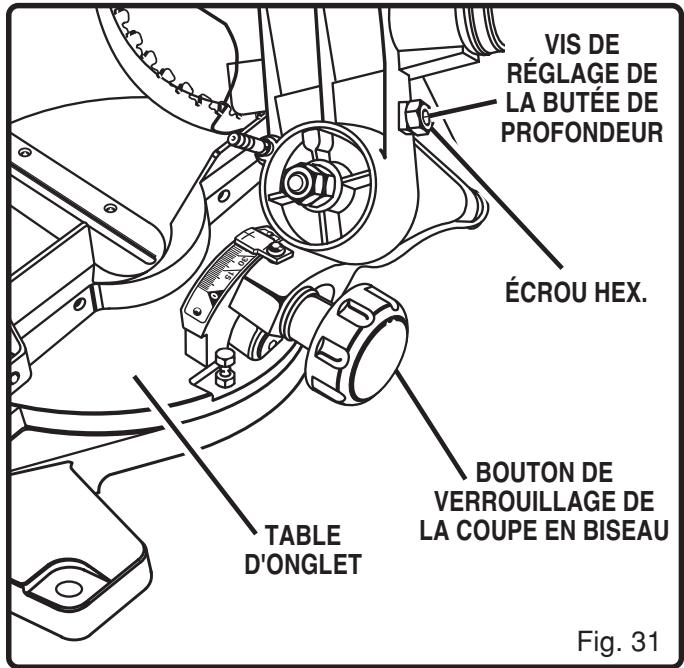

Pour régler la butée de profondeur, utilisez une clé de 17 mm ou une clé à molette et desserrez l'écrou hex. à l'arrière du bras de la scie à onglets.

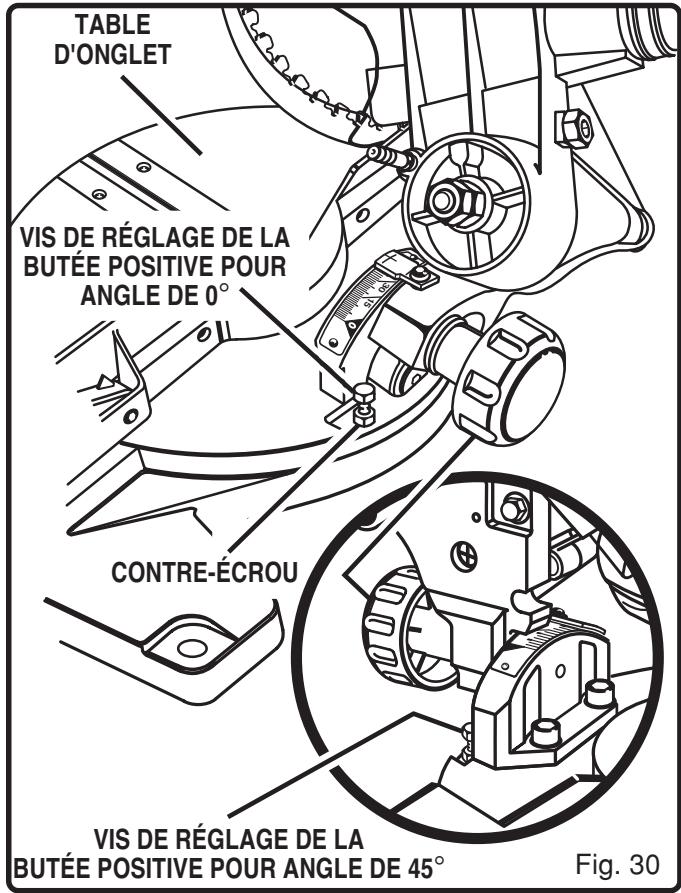

Utilisez la clé hex. de 5 mm, fournie pour régler la vis de réglage de la butée de profondeur. La lame de la scie se baisse en tournant la vis dans le sens antihoraire et se relève en tournant la vis dans le sens horaire.
- Abaissez la lame dans le passage-lame de la table d'onglet. Vérifiez le dégagement de la lame et la distance de coupe maximale (distance entre le guide et l'endroit où la lame entre dans le passage-lame) jusqu'à l'avant de la rainure de la table d'onglet.
- Réfaites le réglage si cela est nécessaire.
Avertissement:
N'installez pas la batterie et ne mettez pas la scie à onglets combinée en marche sans avoir vérifié que rien ne touche la lame. Si la lame touche une partie de la table ou du cadre, des blessures graves ou des dommages à la scie pourraient s'ensuivre.
Serrrez l'écrou hex. à l'aide d'une clé de 17 mm ou d'une clé à molette. Pour empêcher la vis de réglage de la butée de profondeur de tourner lors du serrage de l'écrou hex., tenez-la bien à l'aide de la clé hex. tout en serrant l'écrou hex.
Portez toujours des lunettes de sécurité ou des lunettes de protection à coques latérales lors de l'utilisation d'outils. Sans lunettes, des objets ou des particules projetés dans vos yeux pourraient causer de graves blessures.
Une fois toutes les pièces correctement montées et que tous les réglages ont été faits sur la scie, la batterie peut être remise sur la scie.
Installation de la batterie
Voir figure 32.
■ Installez la batterie sur la scie. Alignez la rainure à l'intérieur de la scie avec la nervure de la batterie.
Assurez-vous que les loquets sur chaque côté de la batterie sont bien fixés à la scie avant de l'utiliser.
Attention:
En mettant la batterie sur la scie, assurez-vous que la rainure à l'intérieur de la scie avec la nervure de la batterie et que les loquets s'enclenchent bien en place. Un mauvais montage de la batterie peut endommager les éléments internes.
Avertissement:
Enlevez la batterie de l'outil lorsque ce dernier n'est pas utilisé, ou avant de changer la lame ou de faire des réglages.
Enlèvement de la batterie
Voir figure 32.
- Repérez les loquets sur chaque côté de la batterie et appuyez dessus pour dégager la batterie de la scie. Enlevez la batterie de la scie.
Applications
Coupe en travers du bois et du plastique. Coupe en travers d'onglet, d'assemblage, etc., pour cadres, moulures, encadrements de porte et assemblages de précision.
Note: La lame à pointes carburées fournie avec la scie, convient à la plupart des sciages, cependant, pour les assemblages de précision ou la coupe de plastique, utilisez l'une des lames accessoires en vente chez le détaillant Ryobi.
Avertissement:
Avant de commencer toute coupe, fixez ou boulonnez votre scie à onglets combinés à un établi. N'utilisez jamais la scie à onglets sur le plancher ou en position accroupie. Sinon, des blessures graves pourraient s'ensuivre.
Ne tentez pas de faire fonctionner cet outil avant d'avoir lu la totalité des instructions, règles de sécurité, etc. représentées dans ce manuel, et de bien les comprendre. Le non-respect de ces instructions peut être la cause d'accidents, d'incendie, de décharges électriques ou de graves blessures. Conservez le manuel de l'utilisateur et étudiez-le fréquemment pour pouvoir utiliser l'équipement en toute sécurité et communiquer les instructions appropriées aux autres personnes utilisant cet outil.
Avertissement:
Lorsque vous utilisez un serre-joint ou une serre en C pour fixer la pièce, fixez-la sur un côté de la lame seulement. L'une des extrémités de la pièce doit demeurer libre afin que la lame ne se retrouve pas coincée dans la pièce. Un coincement de la lame par la pièce entraîne un calage du moteur et un recul. Cette situation peut entraîner un accident, d'où possibilité de graves blessures.
COUPE en travers
Voir figure 33.

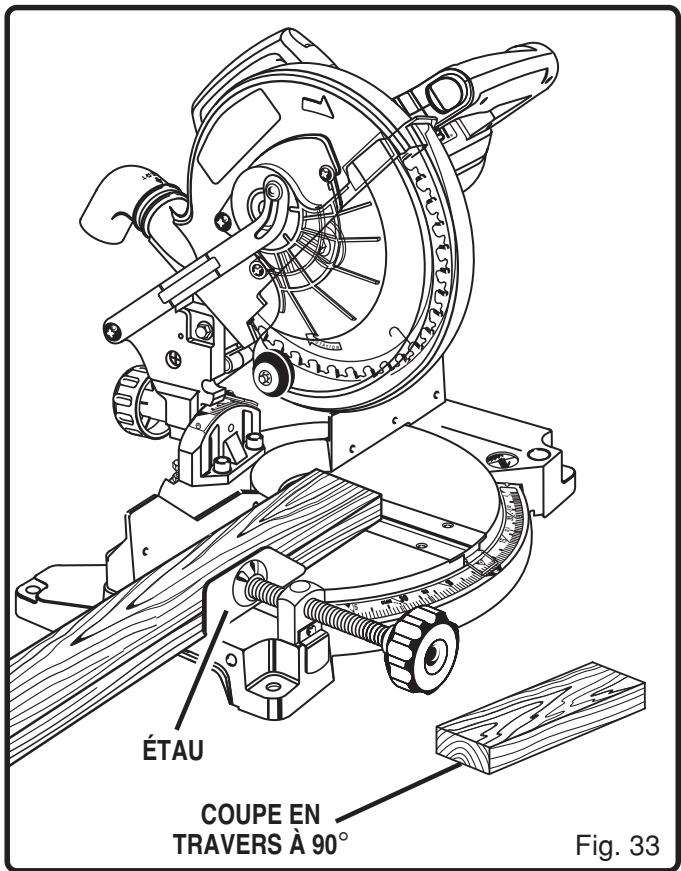

Une coupe en travers est réalisée en sciant une pièce contre le fil. Une coupe en travers est réalisée lorsque la table d'onglet est réglée à une position de. Les coupes en travers d'onglet sont exécutées, la table d'onglet étant à un angle autre que.
COUPE en travers à l'aide de la SCIE à onglets:
Sortez la goupille de verrouillage et relevez le bras de la scie à sa hauteur maximale. Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille s'aligne avec l'angle désiré sur l'échelle de coupe d'onglet.
Rabaissez le dispositif de blocage de la table d'onglet. Note: Vous pouvez rapidement situer sur l'échelle les angles de 22-1/2° à gauche ou à droite. La table d'onglet peut être enclenchée dans l'un des crans de butée à cliquet, situés dans le batti de la table d'onglet.
Avertissement:
Afin d'éviter de gravement vous blesser, abaissez toujours bien le dispositif de blocage de la table d'onglet avant de scier. Sinon, il pourrait y avoir un déplacement de la table d'onglet lors de la coupe.
Placez la pièce à plat sur la table d'onglet, l'un de ses bords bien placé contre le guide. Si la pièce est gauchie, placez son côté convexe contre le guide. Si le côté concave de la pièce se trouve contre le guide, la pièce pourrait s'affaisser à la fin de la coupe et coincer la lame. Voir figures 40 et 41. Lors de la coupe de longues pièces ou de moulures, retenez l'extrémité opposée de la pièce avec un support à rouleau ou une surface de travail de niveau avec la table de la scie. Alignez la ligne de coupe de la pièce avec le bord de la lame de la scie. Tenez la pièce fermement à l'aide d'une main et retenez-la bien contre le guide. Utilisez le serre-joint ou une serre en C, tant que possible, pour fixer la pièce. Voir figure 33.
Avertissement:
Pour éviter de vous blesser gravement, mettez les mains à l'extérieur de la zone interdite aux mains ; à au moins 8 cm (3 po) de la lame. Ne faites jamais de coupes à main levée (sans tenir la pièce contre le guide). La lame pourrait entraîner la pièce si cette dernière se mettait à glisser ou tourner.
Avant de mettre la scie en marche, faites une coupe d'essai pour vous assurer qu'aucun problème ne se présentera lors de la coupe. - Empoignez fermement la poignée de la scie, appuyez sur le bouton de déblocage, puis tirez sur la détente de l'interrupteur. Attendez quelques secondes pour que la lame atteigne sa vitesse maximale. - Abaissez lentement la lame dans la pièce pour la couper. Voir figure 33. Relâchez la détente de l'interrupteur et laissez la lame de la scie s'arrêter complètement avant de relever la lame hors de la pièce.
COUPE en BISEAU
Voir figures 34 et 35.
Une coupe en biseau est réalisée en sciant contre le fil une pièce, la lame étant inclinée par rapport à la table d'onglet. Une coupe en biseau se réalise lorsque la table d'onglet est réglée à une position de et la lame à un angle se situant entre et.
COUPE en BISEAU avec la SCIE à onglets:
Sortez la goupille de verrouillage et relevez le bras de la scie à sa hauteur maximale. Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille s'aligne avec le repère sur l'échelle de coupe d'onglet. Rabaissez le dispositif de blocage de la table d'onglet.
Note: Vous pouvez rapidement situer l'angle sur l'échelle. La table d'onglet peut être enclenchée dans l'un des crans de butée situés dans le bâti de la table d'onglet.
Avertissement:
Afin d'éviter de gravement vous blesser, abaissez toujours bien le dispositif de blocage de la table d'onglet avant de scier. Sinon, il pourrait y avoir un déplacement de la table d'onglet lors de la coupe.
Desserrez le bouton de verrouillage de la coupe en biseau et déplacez le bras de la scie vers la gauche jusqu'à l'angle de coupe en biseau voulu. ■ Les angles de coupe en biseau peuvent aller de à. Alignez l'indicateur avec l'angle voulu. Une fois le bras de la scie réglé à l'angle voulu, serrez bien le bouton de verrouillage de la coupe en biseau. Placez la pièce à plat sur la table d'onglet, l'un de ses bords bien placé contre le guide. Si la pièce est
gauchie, placez son côté convexe contre le guide. Si le côté concave de la pièce se trouve contre le guide, la pièce pourrait s'affaisser à la fin de la coupe et coincer la lame. Voir figures 40 et 41.
Lors de la coupe de longues pièces ou de moulures, retenez la ou les extrémités en surplomb de la pièce avec un support à rouleau ou une surface de travail de niveau avec la table de la scie. ■ Alignez la ligne de coupe de la pièce avec le bord de la lame de la scie. Tenez la pièce fermement à l'aide d'une main et retenez-la bien contre le guide. Utilisez le serre-joint ou une serre en C, tant que possible, pour fixer la pièce. Voir figure 35.
Fig. 35
Avertissement:
Pour éviter de vous blesser gravement, mettez les mains à l'extérieur de la zone interdite aux mains ; à au moins 8 cm (3 po) de la lame. Ne faites jamais de coupes à main levée (sans tenir la pièce contre le guide). La lame pourrait entraîner la pièce si cette dernière se mettait à glisser ou tourner.
Avant de mettre la scie en marche, faites une coupe d'essai pour vous assurer qu'aucun problème ne se présentera lors de la coupe. Empoignez fermement la poignée de la scie, appuyez sur le bouton de déblocage, puis tirez sur la détente de l'interrupteur. Attendez quelques secondes pour que la lame atteigne sa vitesse maximale. - Abaissez lentement la lame dans la pièce pour la couper. Voir figure 35. Relâchez la détente de l'interrupteur et laissez la lame de la scie s'arrêter complètement avant de relever la lame hors de la pièce. Attendez que le frein électrique arrête la lame avant de déplacer la pièce de la table d'onglet.
COUPE à onglets combinés

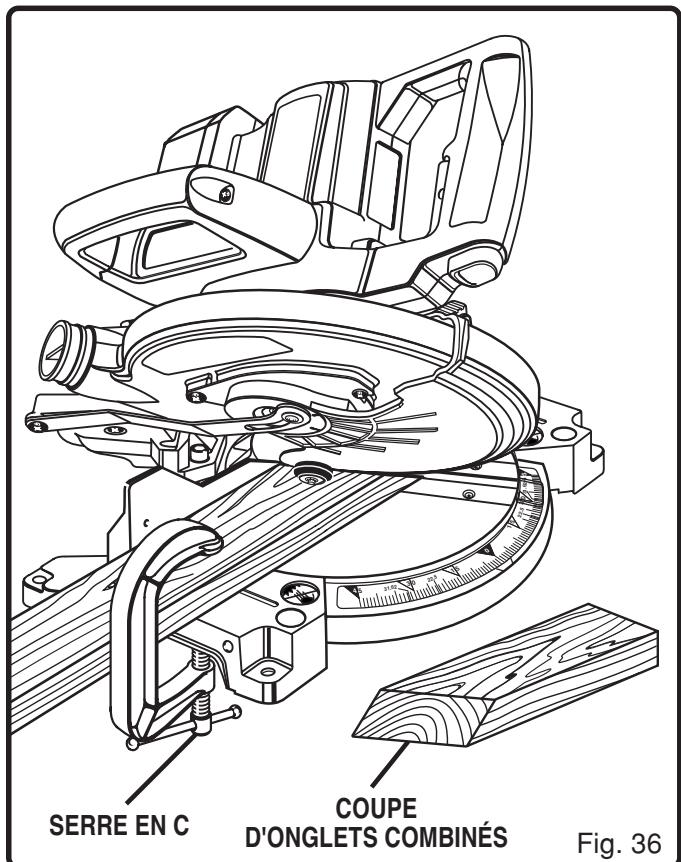

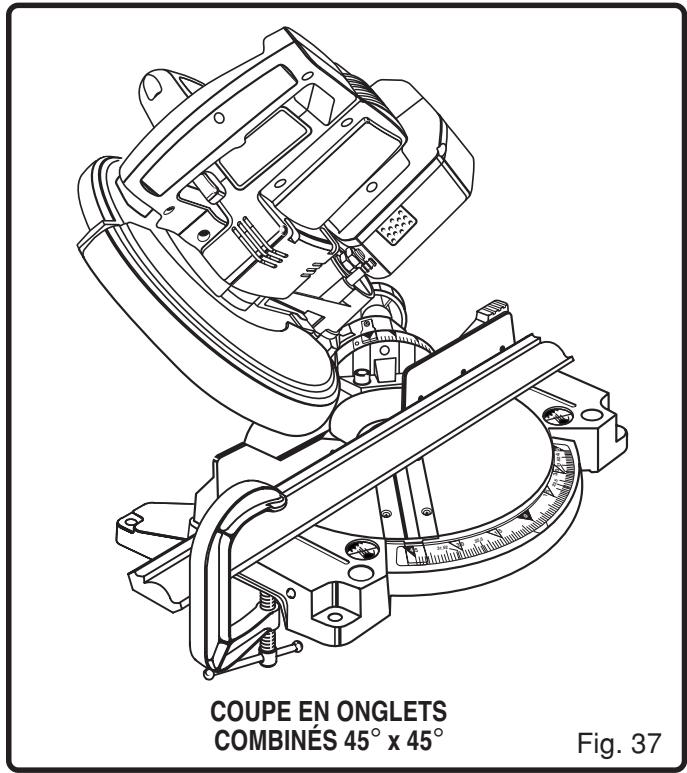

Voir figure 36 et 37.
Une coupe à onglets combinés est une coupe réalisée avec un angle d'onglet et un angle de biseau à la fois. Ce type de sciage est utilisé pour la réalisation de cadres, de moulures, de boîtes avec côtés inclinés, et pour certaines coupes de charpente de toit.
Pour réaliser ce type de sciage, la table d'onglet doit être tournée à l'angle correct et le bras de la scie doit être incliné à un angle de coupe en biseau correct. Il faut toujours être vigilant lors de la préparation pour les coupes à onglets combinés, à cause de l'interaction des réglages des deux angles.
Les réglages de la coupe en biseau et de la coupe en onglet sont interdépendants. Chaque fois que vous réglez la coupe d'onglet, vous modifiez l'effet du réglage de la coupe en biseau. Aussi, chaque fois que vous réglez la coupe en biseau, vous changez l'effet du réglage de la coupe d'onglet.
Plusieurs réglages peuvent être nécessaires afin d'obtenir la coupe voulue. Le premier réglage de l'angle doit être vérifié une fois le second angle réglé puisque le réglage du second affecte le premier.
Une fois les deux réglages établis pour une coupe particulière, faites toujours une coupe d'essai dans une chute avant de réaliser la coupe finale dans la bonne pièce.
Réalisation d'une COUPE combinée avec la SCIE à ONGLET:
Sortez la goupille de verrouillage et relevez le bras de la scie à sa hauteur maximale.
Relevez le dispositif de blocage de la table d'onglet. Tournez la table d'onglet jusqu'à ce que l'aiguille s'aligne avec l'angle désiré sur l'échelle de coupe d'onglet. Rabaissez le dispositif de blocage de la table d'onglet. Note: Vous pouvez rapidement situer sur l'échelle les angles de 22 - 1 / 2° à gauche ou à droite. La table d'onglet peut être enclenchée dans l'un des crans de butée, situés dans le bâti de la table d'onglet.
Afin d'éviter de gravement vous blesser, abaissez toujours bien le dispositif de blocage de la table d'onglet avant de scier. Sinon, il pourrait y avoir un déplacement de la table d'onglet lors de la coupe.
Desserrez le bouton de verrouillage de la coupe en biseau et déplacez le bras de la scie vers la gauche jusqu'à l'angle de coupe en biseau voulu. ■ Les angles de coupe en biseau peuvent aller de à. Alignez l'indicateur avec l'angle voulu. Une fois le bras de la scie réglé à l'angle voulu, serrez bien le bouton de verrouillage de la coupe en biseau. Vérifiez à nouveau l'angle de coupe d'onglet. Faites une coupe d'essai dans une chute. Placez la pièce à plat sur la table d'onglet, l'un de ses bords bien placé contre le guide. Si la pièce est gauchie, placez son côté convexe contre le guide. Si le bord concave de la pièce se trouve contre le guide, la pièce pourrait s'affaisser à la fin de la coupe et coincer la lame. Voir figures 40 et 41. Lors de la coupe de longues pièces ou de moulures, retenez l'extrémité opposée de la pièce avec un support à rouleau ou une surface de travail de niveau avec la table de la scie. Alignez la ligne de coupe de la pièce avec le bord de la lame de la scie. Tenez la pièce fermement à l'aide d'une main et retenez-la bien contre le guide. Utilisez le serre-joint ou une serre en C, tant que possible, pour fixer la pièce. Voir figure 36.
Pour éviter de vous blesser gravement, mettez les mains à l'extérieur de la zone interdite aux mains ; à au moins 8 cm (3 po) de la lame. Ne faites jamais de coupes à main levée (sans tenir la pièce contre le guide). La lame pourrait entraîner la pièce si cette dernière se mettait à glisser ou tourner.
Fonctionnement
Avant de mettre la scie en marche, faites une coupe d'essai pour vous assurer qu'aucun problème ne se présentera lors de la coupe. ■ Empoignez fermement la poignée de la scie, appuyez sur le bouton de déblocage, puis tirez sur la détente de l'interrupteur. Attendez quelques secondes pour que la lame atteigne sa vitesse maximale. - Abaissez lentement la lame dans la pièce pour la couper. Voir figures 36 et 37. Relâchez la détente de l'interrupteur et laissez la lame de la scie s'arrêter complètement avant de relever la lame hors de la pièce. Attendez que le frein électrique arrête la lame avant de déplacer la pièce de la table d'onglet.

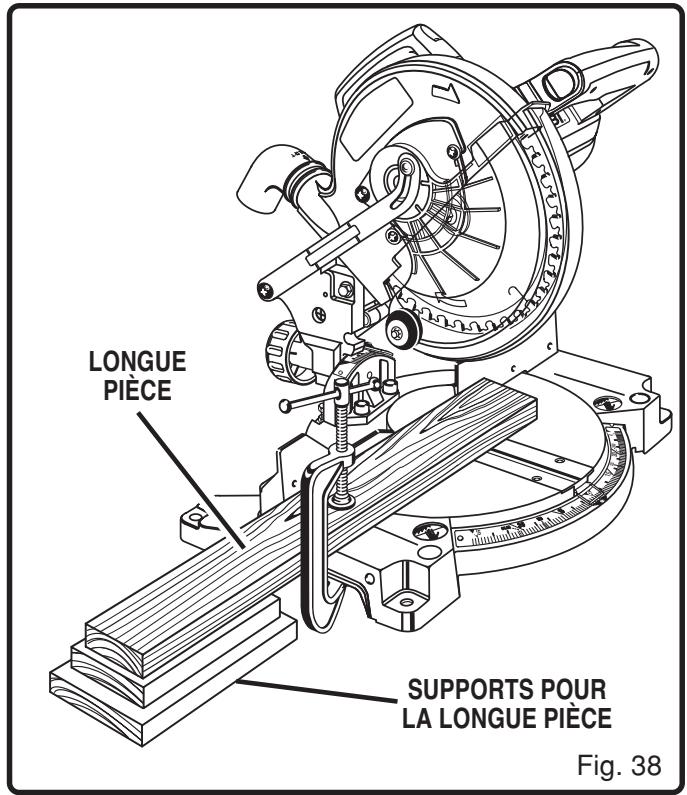

Fournissez un APPUI pour les PIECES longues
Voir figure 38.
Les pièces longues nécessitent un support supplémentaire. Des supports doivent être prévus sous la pièce longue afin qu'elle ne s'affaisse pas. Cet appui doit permettre à la pièce de bien reposer sur la base de la scie et sur la table pendant la coupe. Utilisez le serre-joint ou une serre en C pour fixer la pièce.
Pour éviter de vous blesser gravement, mettez les mains à l'extérieur de la zone interdite aux mains ; à au moins 8 cm (3 po) de la lame. Ne faites jamais de coupes à main levée (sans tenir la pièce contre le guide). La lame pourrait entraîner la pièce si cette dernière se mettait à glisser ou tourner.
COUPE en onglets combinés
Le tableau de réglages d'angles combinés fourni ci-dessous aide à obtenir de bons réglages. Puisque les coupes combinées sont les plus difficiles à obtenir de façon précise, des coupes d'essai doivent être réalisées dans des chutes en plus de toute réflexion et planification nécessaires avant de réaliser la coupe.
| INCLINAISON DU CÔTE | NÔMBRE DE CÔTÉS | ||||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 0° | M- 45,00° B- 0,00° | M- 36,00° B- 0,00° | M- 30,00° B- 0,00° | M- 25,71° B- 0,00° | M- 22,50° B- 0,00° | M- 20,00° B- 0,00° | M- 18,00° B- 0,00° |
| 5° | M- 44,89° B- 3,53° | M- 35,90° B- 2,94° | M- 29,91° B- 2,50° | M- 25,63° B- 2,17° | M- 22,42° B- 1,91° | M- 19,93° B- 1,71° | M- 17,94° B- 1,54° |
| 10° | M- 44,56° B- 7,05° | M- 35,58° B- 5,86° | M- 29,62° B- 4,98° | M- 25,37° B- 4,32° | M- 22,19° B- 3,81° | M- 19,72° B- 3,40° | M- 17,74° B- 3,08° |
| 15° | M- 44,01° B- 10,55° | M- 35,06° B- 8,75° | M- 29,15° B- 7,44° | M- 24,95° B- 6,45° | M- 21,81° B- 5,68° | M- 19,37° B- 5,08° | M- 17,42° B- 4,59° |
| 20° | M- 43,22° B- 14,00° | M- 34,32° B- 11,60° | M- 28,48° B- 9,85° | M- 24,35° B- 8,53° | M- 21,27° B- 7,52° | M- 18,88° B- 6,72° | M- 16,98° B- 6,07° |
| 25° | M- 42,19° B- 17,39° | M- 33,36° B- 14,38° | M- 27,62° B- 12,20° | M- 23,56° B- 10,57° | M- 20,58° B- 9,31° | M- 18,26° B- 8,31° | M- 16,41° B- 7,50° |
| 30° | M- 40,89° B- 20,70° | M- 32,18° B- 17,09° | M- 26,57° B- 14,48° | M- 22,64° B- 12,53° | M- 19,73° B- 11,03° | M- 17,50° B- 9,85° | M- 15,72° B- 8,89° |
| 35° | M- 39,32° B- 23,93° | M- 30,76° B- 19,70° | M- 25,31° B- 16,67° | M- 21,53° B- 14,41° | M- 18,74° B- 12,68° | M- 16,60° B- 11,31° | M- 14,90° B- 10,21° |
| 40° | M- 37,45° B- 27,03° | M- 29,10° B- 22,20° | M- 23,86° B- 18,75° | M- 20,25° B- 16,19° | M- 17,60° B- 14,24° | M- 15,58° B- 12,70° | M- 13,98° B- 11,46° |
| 45° | M- 35,26° B- 30,00° | M- 27,19° B- 24,56° | M- 22,21° B- 20,70° | M- 18,80° B- 17,87° | M- 16,32° B- 15,70° | M- 14,43° B- 14,00° | M- 12,94° B- 12,62° |
| 50° | M- 32,73° B- 32,80° | M- 25,03° B- 26,76° | M- 20,36° B- 22,52° | M- 17,20° B- 19,41° | M- 14,91° B- 17,05° | M- 13,17° B- 15,19° | M- 11,80° B- 13,69° |
| 55° | M- 29,84° B- 35,40° | M- 22,62° B- 28,78° | M- 18,32° B- 24,18° | M- 15,44° B- 20,82° | M- 13,36° B- 18,27° | M- 11,79° B- 16,27° | M- 10,56° B- 14,66° |
| 60° | M- 26,57° B- 37,76° | M- 19,96° B- 30,60° | M- 16,10° B- 25,66° | M- 13,54° B- 22,07° | M- 11,70° B- 19,35° | M- 10,31° B- 17,23° | M- 9,23° B- 15,52° |
| 65° | M- 22,91° B- 39,86° | M- 17,07° B- 32,19° | M- 13,71° B- 26,95° | M- 11,50° B- 23,16° | M- 9,93° B- 20,29° | M- 8,74° B- 18,06° | M- 7,82° B- 16,26° |
| 70° | M- 18,88° B- 41,64° | M- 13,95° B- 33,53° | M- 11,17° B- 28,02° | M- 9,35° B- 24,06° | M- 8,06° B- 21,08° | M- 7,10° B- 18,75° | M- 6,34° B- 16,88° |
| 75° | M- 14,51° B- 43,08° | M- 10,65° B- 34,59° | M- 8,50° B- 28,88° | M- 7,10° B- 24,78° | M- 6,12° B- 21,69° | M- 5,38° B- 19,29° | M- 4,81° B- 17,37° |
| 80° | M- 9,85° B- 44,14° | M- 7,19° B- 35,37° | M- 5,73° B- 29,50° | M- 4,78° B- 25,30° | M- 4,11° B- 22,14° | M- 3,62° B- 19,68° | M- 3,23° B- 17,72° |
| 85° | M- 4,98° B- 44,78° | M- 3,62° B- 35,84° | M- 2,88° B- 29,87° | M- 2,40° B- 25,61° | M- 2,07° B- 22,41° | M- 1,82° B- 19,92° | M- 1,62° B- 17,93° |
| 90° | M- 0,00° B- 45,00° | M- 0,00° B- 36,00° | M- 0,00° B- 30,00° | M- 0,00° B- 25,71° | M- 0,00° B- 22,50° | M- 0,00° B- 20,00° | M- 0,00° B- 18,00° |
Chaque angle B (biseau) et M (onglet) donne un réglage approchant le 0,005°.
RÉGLAGES D'ANGLES COMBINÉS POUR LES STRUCTURES LES PLUS COURANTES
COUPE de corniche
Votre scie à onglets combinés permet de faire un excellent travail dans la coupe de corniche. En général, les scies à onglets combinés permettent de réaliser un meilleur travail de coupe des corniches que tout autre outil.
Pour qu'elles s'assemblent bien, les corniches doivent être coupées en onglets combinés avec une grande précision.
Les deux surfaces d'une pièce d'une corniche qui se posent à plat contre le plafond et contre le mur sont à des angles qui, ensemble, représentent exactement. La plupart des corniches ont un angle arrière supérieur (la partie qui s'installe à plat contre le plafond) de et un angle arrière inférieur (la partie qui s'installe à plat contre le mur) de.

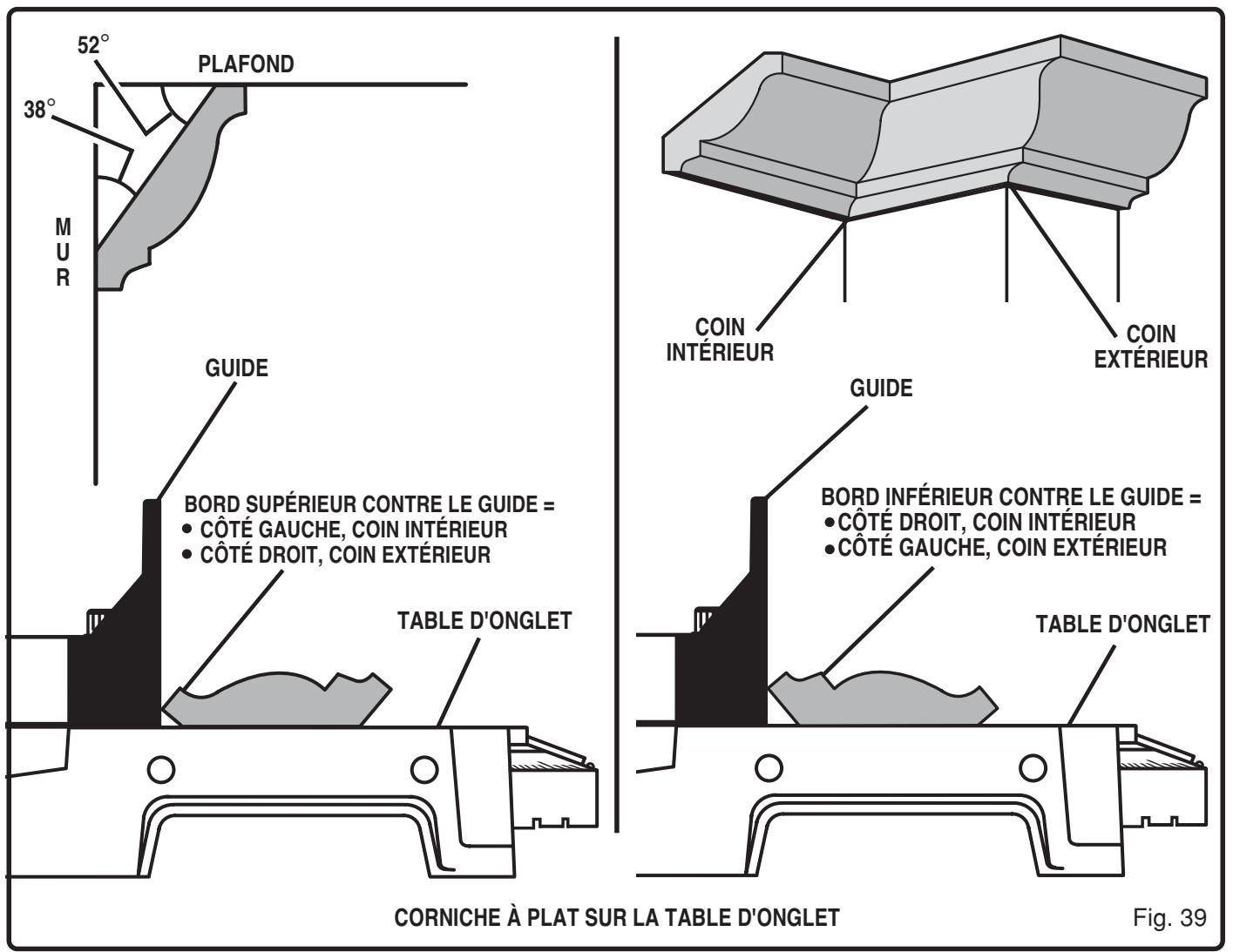

POSE à PLAT de la corniche sur la TABLE d'onglet
Voir figure 39.
Afin d'utiliser cette méthode pour couper avec précision une corniche pour un coin intérieur ou extérieur, posez la corniche avec sa partie arrière large à plat sur la table d'onglet de la scie et contre le guide.
Lors du réglage des angles de coupe en onglet et en biseau pour obtenir des onglets combinés, n’oubliez pas que ces réglages sont interdépendants; si l’un des réglages doit être changé, il faut également changer l’autre.
Il faut noter que les angles de corniche doivent être très précis; donc, il n'est pas toujours facile de faire les réglages exacts nécessaires. Étant donné que ces angles se décalent facilement, tous les réglages doivent être d'abord vérifiés en faisant un essai sur un morceau de corniche de rebut. Aussi, la majorité des murs ne présentent pas des angles précis de; par conséquent, il vous faudra ajuster vos réglages.
Fonctionnement
En utilisant cette méthode pour couper des corniches, l'angle de coupe en biseau doit être réglé à 33,85°. L'angle de coupe en onglet doit être réglé à 31,62° soit à droite, soit à gauche, selon la coupe voulue d'après l'application. Consultez le tableau ci-dessous pour obtenir les réglages des angles et la bonne disposition de la corniche sur la table d'onglet.
Les réglages représentés dans le tableau ci-dessous peuvent être utilisés pour la coupe de corniche standard (É.-U.) aux angles de et de. La corniche se place à plat sur la table d'onglet en utilisant les caractéristiques d'angles combinés de votre scie à onglets.
| Réglage de l'angle de la coupe en biseau | Type de coupe |
| 33,85° | Coin interieur, coté gauche.1. Dessus de la corniche contre le guide.2. Table de la scie régée à 31,62° à droite.3. Conservez l'extrémité gauche de la coupe. |
| 33,85° | Coin interieur, coté droit.1. Dessous de la corniche contre le guide.2. Table de la scie régée à 31,62° à gauche.3. Conservez l'extrémité gauche de la coupe. |
| 33,85° | Coin extérieur, coté gauche.1. Dessous de la corniche contre le guide.2. Table de la scie régée à 31,62° à gauche.3. Conservez l'extrémité croite de la coupe. |
| 33,85° | Coin extérieur, coté droit.1. Dessus de la corniche contre le guide.2. Table de la scie régée à 31,62° à droite.3. Conservez l'extrémité croite de la coupe. |
COUPE De PIECES gauchies
Voir figures 40 et 41.

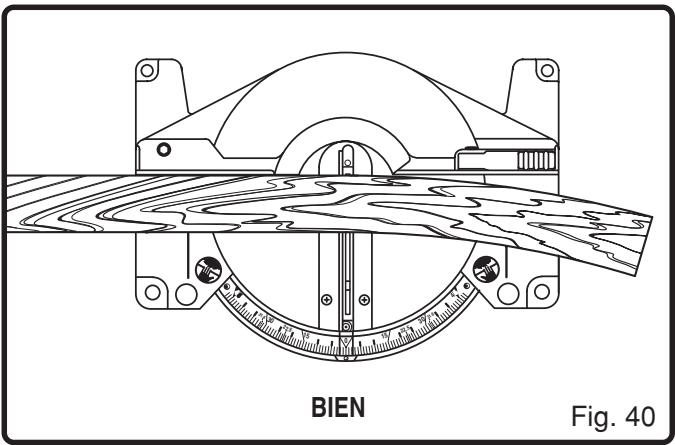

Lors de la coupe d'une pièce gauchie, assurez-vous toujours qu'elle est placée sur la table d'onglet, son côté convexe étant contre le guide, comme l'illustrre la figure 40.

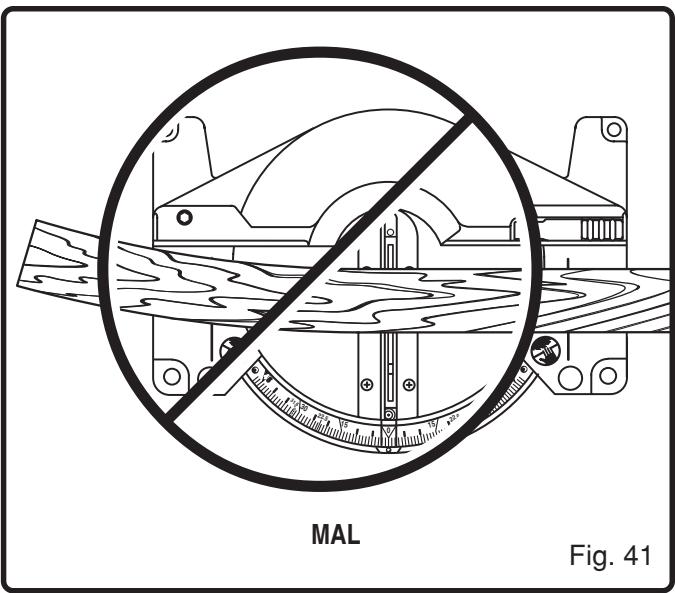

Si la pièce gauchie est mal placée comme l'illustrre la figure 41, cela peut coincer la lame vers la fin de la coupe.
Pour éviter un recul et des blessures graves, ne placez jamais le bord concave d'une pièce gauchie ou cintrée contre le guide.
Avertissement:
Pour l'entretien, n'utilise que des pièces de rechange Ryobi identiques. L'usage d'autres pièces peut être dangereux, causeur de dommages au produit ou présentant un risque de blessure.
Évitez d'utiliser des solvants lorsque vous nettoyez des pièces en plastique. La plupart des plastiques peuvent être endommagés par les divers types de solvants commerciaux. Utilisez des chiffons propres pour enlever la saleté, la poussière, l'huile, la graisse, etc.
Ne laissez jamais du liquide pour frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. stérol en contact avec les pièces en plastique. Ils contiennent des produits chimiques qui peuvent endommager, affaiblir ou détruire le plastique.
Ne maltraitez pas les outils électriques. En maltraitant les outils, vous risquez d'endommager non seulement l'outil lui-même mais également la pièce à travailler.
Avertissement:
Ne tentez pas de modifier cet outil ni de créer des accessoires non recommandés pour cet outil. Ce genre d'altération ou de modification est un mauvais usage et pourrait entraîner une condition dangereuse ou un risque de blessures graves.
Important
La réparation d'un outil nécessite beaucoup de soins et de connaissances du système et ne devrait être effectuée que par un technicien qualifié. Pour tout service après-vente, nous vous suggérons de retourner l'outil au CENTRE DE SERVICE APRÈS-VENTE AGRÉÉ RYOBI le plus proche de chez vous. Utilisez always pour les réparations des pièces de rechange Ryobi identiques.
La batterie de votre scie est dotée de 15 piles au nickel-cadmium rechargeables. L'autonomie après chaque recharge dépend du genre de travail que vous faites.
La batterie de cet outil a été conçue afin d'offrir une durée maximale sans ennuis. Mais comme pour toutes les batteries, elles finissent par s'user. Ne démontez pas la batterie pour essayer de remplacer les piles ou cellules. La manipulation de ces batteries, surtout lorsque l'on porte des bagues ou des bijoux, peut entraîner des brûlures graves.
Pour obtenir une plus grande durée de vie, nous suggérons:
D’entreposer et de recharger les batteries dans un endroit frais. Les températures au-dessus de la température ambiante réduisent la durée de la batterie; de ne jamais entreposer les batteries déchargées. Rechargez-les immédiatement quand elles sont déchargées, et de noter que toutes les batteries perdent graduellement leur charge. Plus la température est élevée, plus vite elles se déchargeront. Si vous entreposez l’outil pendant de longues durées sans l’utiliser, rechargez les batteries tous les mois ou tous les deux mois. Ceci prolongera la durée de la batterie.
Pour préserver les ressources naturelles, veuillez recycler ou jeter de façon appropriée les batteries.
Ce produit contient des piles au nickel-cadmium. Les lois locales, provinciales ou fédérales peuvent interdire de jeter les piles au nickel-cadmium dans les poubelles ordinaires.
Renseignez-vous auprès des autorités locales sur les options de déversement ou de recyclage de certains détritus.
Avertissement:
Lors de l'enlèvement, recouvrez les bornes de la batterie avec du ruban adhésif robuste. N'essayez pas de détruire ou de démonter la batterie ni d'enlever des composants. Les batteries au nickel-cadmium doivent être recyclées ou jetées d'une façon appropriée. Aussi, ne touchez jamais les deux bornes avec un objet métallique ou avec une partie du corps, car un court-circuit pourrait s'ensuivre. Tenez-la hors de portée des enfants. Le non-respect de ces avertissements peut entraîner un incendie ou des blessures graves.
MANUEL de l'utilisateur scie à anglets combinés sans fil de 209,6 mm (8-1/4 po) modèle MS180
Maintenant que vous avez acheté cet outil, s'il vous fallait des pièces de rechange ou une réparation, communiquez avec le centre de service après-vente agréé Ryobi le plus proche de chez vous. N'oubliez pas de fournir les renseignements pertinents lors de votre appel ou visite. Composez le 1-800-525-2579 pour obtenir les coordonnées du centre de service après-vente agréé le plus proche de chez vous. Vous pouvez également consulter notre site web à www.ryobitools.com pour Brokerir une liste complète des centres de service après-vente agréés.
- N° de modèle et n° de série
Le numéro de modèle de cet outil se trouve sur une plaque fixée au carter du moteur. Veuillez inscrire le numéro de modèle et le numéro de série dans l'espace fourni ci-dessous.
Commande des PIECES de rechange
LORSQUE L'ON COMMANDE DES PIEÇES DE RECHANGE, VEUILLEZ TOUJOURS DONNER LES INFORMATIONS SUIVANTES.
NUMERO DE MODELE MS180 NUMERO DE SÉRIE
- TABLE des matières
- Attention:
- Règles de sécurité
- Règles importantes de sécurité pour les OUTILS sans FIL
- Règles importantes de sécurité pour le chargeur
- Symboles internationaux de sécurité
- Symbole - PAS de MAINS
- Arbre
- Coupe en biseau
- Coupe en travers
- Coupe d'onglets combinés
- Coupe à main levée
- Gomme
- Coupe d'onglet
- Zone interdite aux mains
- Résine
- Tours par minute (tr/mn)
- Trajectoire de la lame de scie
- Voie
- Passe-lame
- Recul
- Coupe complète
- Pièce
- Déballage
- Avertissement:
- OUTILS nécessaires
- LISTE De PIECES détachées
- Fonction DEL du chargeur
- La DEL SERA allumee AFIN d'indiquer l'etat du chargeur et de la batterie:
- Recharge de la batterie
- DANGER:
- Pour les recharges
- Information importante sur la recharge de batterie CHAUBE
- Connaissez votre SCIE à onglets combinés
- LAME de 209,6 mm (8-1/4 po)
- Capacités de COUPE
- Poignée de transport
- Bouton de déblocage
- Verrouilage de la détente
- Bouées à cliquet de la TABLE d'onglet
- Bouton de verrouillage de la COUPE en BISEAU
- FREIN électrique
- GUIDE
- Protege-lame inférieur autorétractable
- TROUS de montage
- GUIDE à poussière
- SAC À poussique
- Étau
- Installation de la LAME
- Enlèvement de la LAME
- Réglages
- Mise à l'équerre de la TABLE d'onglet par rapport au GUIDE
- Mise à l'équerre de la LAME de la SCIE par rapport au GUIDE
- Mise à l'équerre de la LAME par rapport à la TABLE d'onglet
- Réglages du PIVOT
- Réglage de la COURSE du PIVOT
- Réglage du pivotement de la COUPE en BISEAU
- BUTEE De profondeur
- Réglages de la butée de profondeur
- Installation de la batterie
- Enlèvement de la batterie
- Applications
- COUPE en travers à l'aide de la SCIE à onglets:
- COUPE en BISEAU avec la SCIE à onglets:
- COUPE à onglets combinés
- Réalisation d'une COUPE combinée avec la SCIE à ONGLET:
- Fonctionnement
- Fournissez un APPUI pour les PIECES longues
- COUPE en onglets combinés
- COUPE de corniche
- POSE à PLAT de la corniche sur la TABLE d'onglet
- COUPE De PIECES gauchies
- Important
- MANUEL de l'utilisateur scie à anglets combinés sans fil de 209,6 mm (8-1/4 po) modèle MS180
- - N° de modèle et n° de série
- Commande des PIECES de rechange
Marque : RYOBI
Modèle : MS180
Catégorie : Tronçonneuse
