Intitulé	Description
Type de produit	Scie circulaire
Caractéristiques techniques principales	Scie à main électrique avec lame circulaire
Alimentation électrique	220-240 V
Dimensions approximatives	Longueur : 30 cm, Largeur : 25 cm, Hauteur : 20 cm
Poids	3,5 kg
Compatibilités	Compatible avec lames de 185 mm
Type de batterie	Non applicable (modèle filaire)
Tension	220-240 V
Puissance	1300 W
Fonctions principales	Coupe précise dans divers matériaux, réglage de profondeur de coupe
Entretien et nettoyage	Nettoyer régulièrement la lame et le boîtier, vérifier les câbles
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Ryobi
Sécurité	Utiliser des lunettes de protection, respecter les consignes de sécurité
Informations générales utiles	Garantie de 2 ans, poids léger pour une manipulation aisée

FOIRE AUX QUESTIONS - CSB131 RYOBI

Comment démarrer la tronçonneuse RYOBI CSB131 ?

Pour démarrer la tronçonneuse, assurez-vous que l'interrupteur est sur 'ON'. Appuyez sur le bouton de sécurité tout en actionnant la gâchette.

Quelle est la capacité du réservoir d'huile de la RYOBI CSB131 ?

Le réservoir d'huile de la RYOBI CSB131 a une capacité de 200 ml.

Comment affûter la chaîne de la tronçonneuse ?

Utilisez une lime à chaîne ou une meuleuse pour affûter les dents de la chaîne. Assurez-vous de suivre l'angle d'affûtage recommandé de 30°.

Que faire si la tronçonneuse ne démarre pas ?

Vérifiez que la batterie est chargée, que le câble d'alimentation est bien connecté et que l'interrupteur est en position 'ON'.

Comment vérifier le niveau d'huile dans la tronçonneuse RYOBI CSB131 ?

Le niveau d'huile peut être vérifié grâce à la fenêtre de niveau située sur le réservoir d'huile. Assurez-vous qu'il est suffisamment rempli avant l'utilisation.

Est-il possible d'utiliser la tronçonneuse sous la pluie ?

Il est déconseillé d'utiliser la tronçonneuse sous la pluie ou dans des conditions humides pour éviter tout risque électrique.

Comment nettoyer la tronçonneuse après utilisation ?

Après utilisation, retirez la chaîne et la barre, puis nettoyez-les avec une brosse. Essuyez le boîtier avec un chiffon sec pour enlever la saleté.

Quel type d'huile dois-je utiliser pour la lubrification de la chaîne ?

Utilisez de l'huile pour tronçonneuse de bonne qualité, spécifiquement conçue pour la lubrification des chaînes.

Comment remplacer la chaîne de la RYOBI CSB131 ?

Pour remplacer la chaîne, dévissez le couvercle de la barre, retirez la chaîne usée, installez la nouvelle chaîne en veillant à ce qu'elle soit correctement positionnée, puis resserrez le couvercle.

Quelle est la longueur de la barre de la RYOBI CSB131 ?

La longueur de la barre de la RYOBI CSB131 est de 30 cm.

MODE D'EMPLOI CSB131 RYOBI

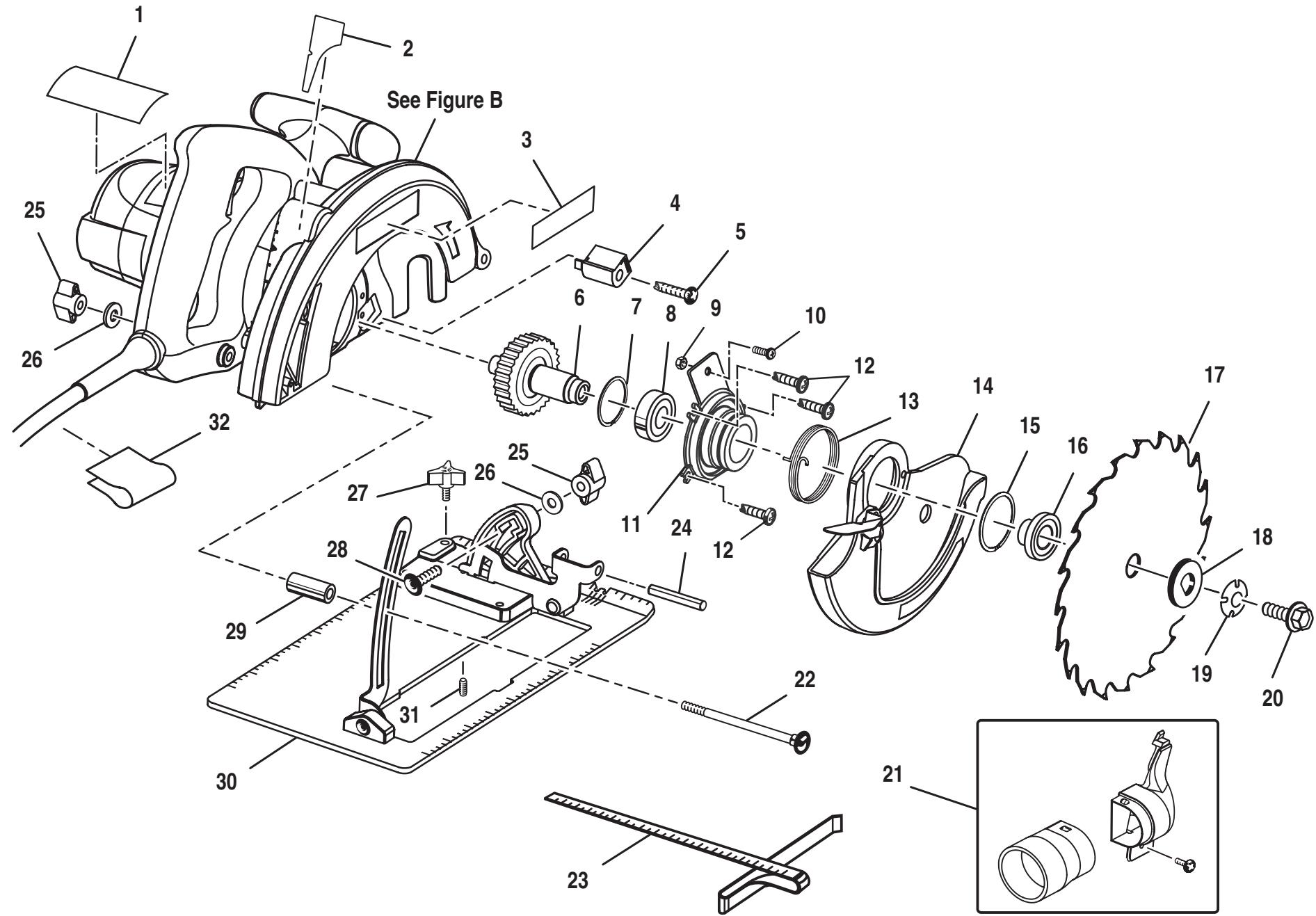

FIGURE A

The model number will be found on a plate attached to the motor housing. Always mention the model number in all correspondence regarding your CIRCULAR SAW or when ordering parts.

PARTS LIST

(Figure A)

Key Part No. Number Description Qty
1 9429809 DATA PLATE
2 9429812 SPINDLE LOCK DECAL
3 9429810 LOGO PLATE
4 974900-001 BUMPER
5 982492-131 SCREW (8-32 X 3/4 in. FIL. HD.)
6 982822-001 GEAR AND SPINDLE ASSEMBLY
7 617096-002 RETAINING RING
8 615972-004 BALL BEARING
9 6802201 HEX NUT
10 6621205 SCREW
11 6447902 LOWER BLADE GUARD SUPPORT 1
12 610122-003 SCREW (8-32 X 3/8 in. PAN HD.) 3
13 967952-001 TORSION SPRING
14 6447602 LOWER BLADE GUARD ASSEMBLY .
15 718602-804 RETAINING RING
16 967887-003 INNER FLANGE BUSHING.
17 680783-004 SAW BLADE
18 998463-001 OUTER BLADE WASHER
19 623547-002 SPRING WASHER
20 612999-001 BLADE SCREW

Key Part No. Number Description Qty

21 982829-001 DUST NOZZLE KIT
22 621433-007 CARRIAGE BOLT (1/4-20 X 4 in.)
23 969862-009 RIPGUIDE
24 6898001 ROLL PIN
25 5526604 ADJUSTMENT KNOB 2
26 931744-059 FLAT WASHER 2
27 5582801 KNOB BOLT
28 6610406 CARRIAGE BOLT (1/4-20 X 1 in.)
29 5542303 SPACER
30 3053006 BASE ASSEMBLY.
31 6621205 SET SCREW (8-32 X 3/8 in.)
32 9426410 CORD LABEL

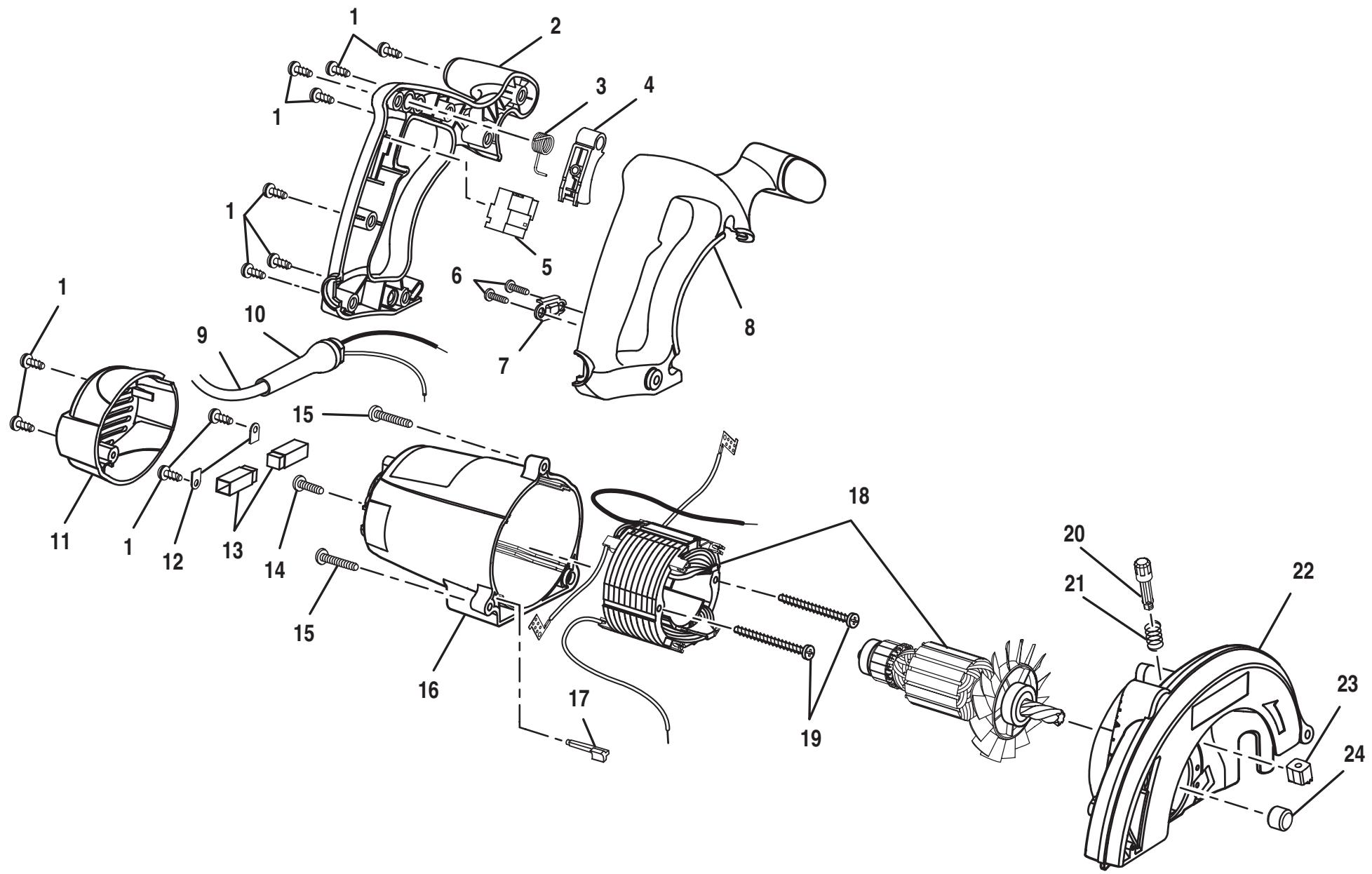

FIGURE B

WARNING: Improper repair of a double insulated tool can result in damages to the double insulation system possibly causing electrical shock or electrocution. Any repairs requiring disassembly of your tool requires safety testing and should only be performed by a Ryobi Authorized Service Center. For the service center nearest you call 1-800-525-2579.

The model number will be found on a plate attached to the motor housing. Always mention the model number in all correspondence regarding your CIRCULAR SAW or when ordering parts.

PARTS LIST

(Figure B)

Key No.	Part Number	Description	Qty
1	968702-007	SCREW (8-16 X 1/2 in. PAN HD.)	11
2	5917801	HANDLE COVER	1
3	6880001	TORSION SPRING	1
4	5532203	SWITCH TRIGGER	1
5	7621301	SWITCH	1
6	6620613	SCREW	2
7	6933702	CLAMP PLATE	1
8	5917701	HANDLE SUPPORT	1
9	7335601	CORD	1
10	5927401	BEND RELIEF	1
11	5917901	END CAP	1
12	617800-002	CLAMP	2
13	968173-001	BRUSH ASSEMBLY	2
14	982500-131	SCREW (10-24 X 3/4 in. PAN HD.)	1
15	982500-137	SCREW (10-24 X 1-1/8 in. PAN HD.)	2
16	5531904	MOTOR HOUSING	1
17	5579301	WIRE HOLDER	1
18	2909442	MOTOR ASSEMBLY	1
19	972147-028	SCREW (8-10 X 2-1/8 in. PAN HD.)	2
20	5542103	SHAFT - GEAR RACK	1
21	621342-000	SPRING	1
22	6454401	UPPER BLADE GUARD	1
23	6889601	RACK - SHAFT LOCK	1
24	968149-003	SLEEVE BEARING	1
	983000-127	OPERATOR'S MANUAL
	10-02

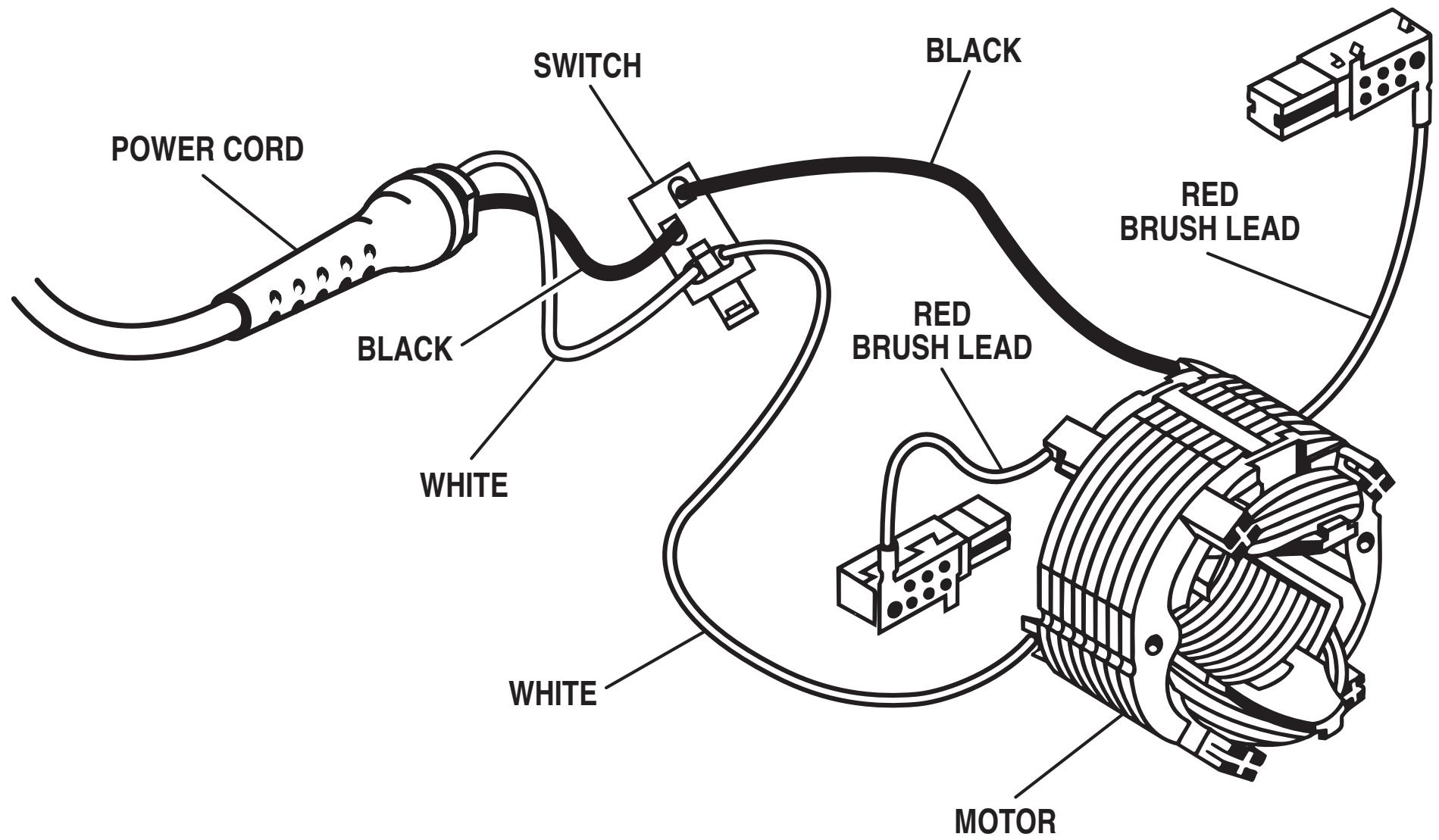

WIRING DIAGRAM
