GF 550 B - Groupe filtrant SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUTER
Modèle	GF 550 B
Type de produit	Groupe filtrant (hotte de cuisine)
Alimentation électrique	230 V monophasé, fusible 10 ou 16 A
Câble d'alimentation	H05 VVF 3 x 0,75 mm² avec terre
Nombre de vitesses	3 (petite, moyenne, grande) + variateur électronique sur certains modèles
Éclairage	Ampoule E14 40 W ou lampe fluo G23 11 W selon modèle
Type d'évacuation	Extérieure (gaine Ø 125 mm) ou recyclage avec filtre à charbon
Distance minimale au-dessus de la table de cuisson	70 cm
Filtre métallique	Lavable en lave-vaisselle, nettoyage mensuel
Filtre à charbon actif	Réf. FC600, changement annuel en version recyclage
Dimensions d'encastrement (réglage des ressorts)	Épaisseur du support : 17 à 25 mm
Outil de fixation	Ressorts à lame + vis à bois fournies
Capacité d'extraction	Non précisée
Niveau sonore	Non précisé
Dispositif de commande	Manette de commande (3 vitesses + éclairage)
Type d'installation	Encastré ou suspendu, avec ou sans évacuation extérieure
Entretien courant	Nettoyage avec produits ménagers doux, éviter abrasifs
Sécurité	Ne pas flamber sous la hotte, surveillance des fritures, arrêt avant intervention
Garantie	Conditionnelle à une installation et utilisation conformes
Réparabilité	Par un technicien qualifié agréé, pièces d'origine
Plaque signalétique	Sur le caisson métallique (type et numéro de série)

FOIRE AUX QUESTIONS - GF 550 B SAUTER

Comment nettoyer le filtre métallique de la hotte SAUTER GF 550 B ?

Le filtre métallique se nettoie mensuellement avec un produit ménager, puis rinçage abondant. Il peut également passer au lave-vaisselle en position verticale.

Quand changer le filtre à charbon de la hotte GF 550 B ?

Le filtre à charbon actif (réf. FC600) doit être changé au moins une fois par an, uniquement si la hotte fonctionne en recyclage.

Comment changer l'ampoule de la hotte SAUTER GF 550 B ?

Selon le modèle, utilisez une ampoule E14 40 W ou une lampe fluo G23 11 W. Pour y accéder, basculez le cadre support du filtre après avoir dévissé les tourillons.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale recommandée est de 70 cm entre le groupe filtrant et le dessus de la table de cuisson.

Puis-je utiliser la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais ne flambez pas d'aliments et couvrez toujours les récipients pour éviter que les flammes n'aspirent et n'endommagent l'appareil.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le fusible (10 ou 16 A). Si le câble est endommagé, faites-le remplacer par un atelier agréé.

Comment installer la hotte en version recyclage ?

Ajoutez un filtre à charbon actif (FC600) et prévoyez une sortie d'air de 100 cm² minimum en haut du meuble. Le clapet anti-retour n'est pas nécessaire.

Quelle est la puissance d'aspiration de la hotte GF 550 B ?

La puissance exacte n'est pas fournie, mais la hotte dispose de 3 vitesses (dont une modulable) pour s'adapter aux cuissons.

La hotte fait du bruit, est-ce normal ?

À grande vitesse, le bruit est normal car le volume d'air est renouvelé plusieurs fois en quelques minutes. Vérifiez que le filtre métallique est propre.

Où trouver la référence de mon appareil pour commander des pièces ?

La référence complète (type et numéro de série) figure sur la plaque signalétique fixée sur le caisson métallique à l'intérieur de la hotte.

MODE D'EMPLOI GF 550 B SAUTER

UTILISATION et INSTALLATION de votre groupe filtrant

Utilisation

COMMENT SE PRESENTE VOITRE GROUPE FILTRANT? P.2

CONSEILS P.3

QUAND NETTOYER VOTRE GROUPE FILTRANT? P.3

• Entretien courant.
• Entretien mensuel
• Entretien annuel (montage en recyclage)

NETTOVERLEFILTRE P.4

• Modèle à filtré simple.
• Modèle à filtré-cassette.

CHANGER LES LAMPES P.5

• Modèle à filtré simple.
• Modèle à filtré-cassette.

Installation

ENCASTREMENT P.6

• Dimensions d'encastrement
• Raccordement électrique.
• Installation

En version "evacuation exterieure"
En version "recyclage"

EVACUATION VERS L'EXTÉRIEUR P.7

INSTALLATION EN RECYCLAGE P.8

FIXATION DU GROUPE FILTRANT P.9

VOTRE SERVICE APRES-VENTE. P.12

Madame, Mademoiselle, Monsieur,

Vou venez d'acquérir un de nos groupes filtrants et nous vous en felicitons.

Pour obtenir la plus grande satisfaction de votre nouvel apparéil, nous vous conseillons de dire très attentivement les informations contenuées dans ce livre.

Veuillez consulter ce livre avant d'installer et d'utiliser votre groupe filtrant.

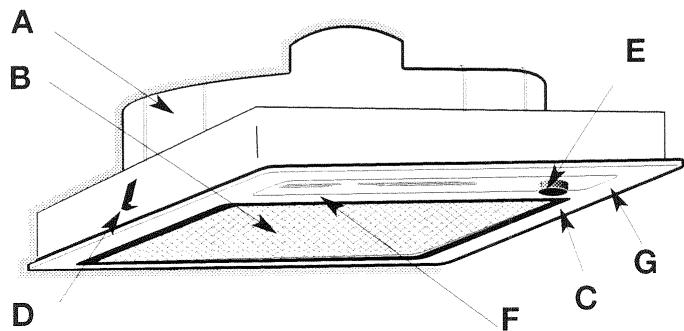

A	Moteur	1 ou 2 moteurs		suivant modèle
B	Filtre	simple	à cassete	suivant modèle	page 4
C	Cadre support filtre
D	Ressort à lame pour fixation				page 9
E	Manette de commande			suivant modèle	voir ci-dessous
F	Lampe	ampoule E14	lampe fluo G23	suivant modèle	page 5
G	Fermeture par rotation

Modèle 3 vitesses	0	Eclairage	Modèle avec variateur électrique
	0	Position arrêt
	1	Petite vitesse
	2	Vitesse moyenne
	3	Grande vitesse
	-	Vitesse modulable

CONSEILS D'UTILISATIONS

Eclairage:

-On allume ou eteint I'eclairage en appuyant sur le bouton de commande

Petite vitesse :

• pour les mjotages et les mets émettant peu de vapeurs,
• Pour creer une ventilation dans la cuisine.

Vitesse moyenne:

-Cuissons courantes.

Le modele avec variateur electronique vous permet de moduler au plus juste votre aspiration.

Vitesse maximum :

• Emission de fumée ou de vapeur exceptionnellement importante (friture, auto-cuiseur...)

Revenez toujours à la vitesse moyenne dés que cela n'est plus nécessaire.

Pour une meilleure efficacité de votre groupe :

• Utilisez de préférence les zones arrêté de votre apparéil de cuisson.
• Mettez en marche votre groupe filtrant depuis le début de cuisson
• Dans les cas difficiles nous vous recommendons de faire fonctionner celui-ci avant le début de votre cuisson et évientuèlement de maintainir quelques minutes après la fin de la cuisson

Nota :

Favorisez le renouvellement d'air de la pierce en aérant dans la mesure du possible. Sachez qu'à grande vitesse le volume d'air d'une cuisine est renouvelé plusieurs fois en quelques minutes.

IMPORTANT :

Dans une cuisine chauffée avec un apparéil raccordé à une cheminée (exampie : poèle, cusinière...), il faut installer le groupe filtrant en version recyclage (voir chapitre installation)
Ne pas utiliser le groupe sans le filtré métallique

Pour votre sécurité :

Il est interdit de flamber des mets ou de faire fonctionner des foyer gaz sans les recouvrir de plats de cuisson au dessous du groupe filtrant (les flammes aspirées risqueraient de détériorer l'appareil.

Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante.

Les réparations doivent être exclusivement effectues par un spécialiste/agree.

Nettoyez régulierement le filtré métallique (environ tous les mois).

Le fonctionnement au dessus d'un foyer à combustible (bois, charbon, etc..) n'est pas autorisé.

Avant toute intervention,mettre le groupe filtrant hors tension en retirant la prise si vous pouvez y acceder, ou en actionnant le disjoncteur.

ENTRETIEN COURANT

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer carrosserie et hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

ENTRETIEN MENSUEL : filtré métallique

IMPERATIF: nettoyez ce filtre tous les mois pour éviter tout risque d'incendie.

Celui-ci retient les vapeurs grasses et les poussières il est l'élement assurant une part importante de l'efficacité de votre groupe filtrant.

Il peut devenir inflammable au fur et à mesure de sa saturation en résidus de graisse.

Effectuez son nettoyage avec un nettoyant menager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale (ne pasmettre en contact avec de la vaisse sale).

ENTRETIEN ANNUEL : filtrcharbon actif

UNIQUEMENT pour les groupes filtrants installés en version recyclage (non raccordée à une évacuation extérieure)

Ce filtré retient les odeurs et doit être changé au moins tous les ans en fonction de votre'utilisation.

Commandez ces filtres (FC600) chez votre revendeur et notez la date de changement.

Suivant votre modele

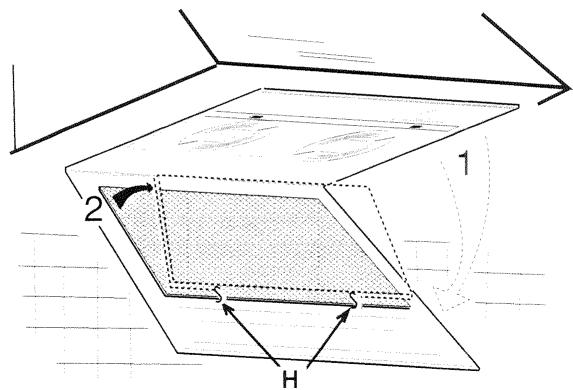

MODELE A Filtre SIMPLE

1 En faisant tourner les deux tourillons de fermeture G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre et le rabattre vers le bas. (voir fig. page 2)
2 Dégagez le filtré métallique de ses 2 pattes supports H.
3 Nettoyez le filtré avec un nettoyants menagers du commerce, puis rincez abondamment et séchez. (Ce nettoyage peut bien sur être effectué dans votre lave vaisselle).
4 Profitez de cette opération pour nettoyez le cadre support filtré.
5 Replacez-le filtré en effectuant les opérations en sens inverse.

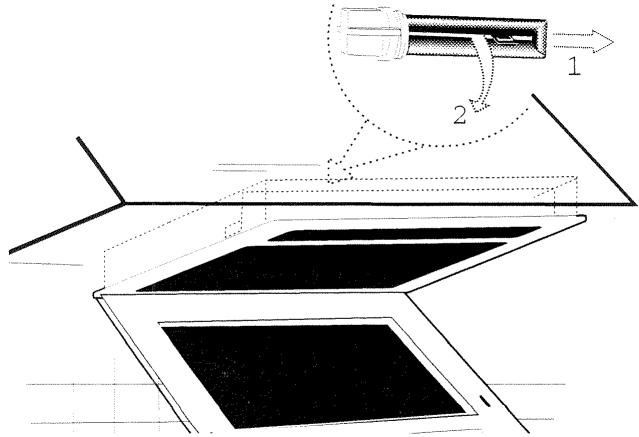

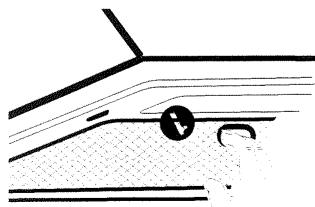

MODELE A Filtre -CASSETTE

Filtre avec cadre métallique et poignée

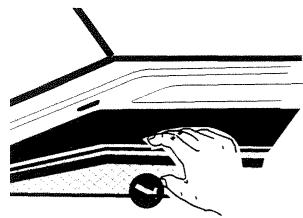

Pour 0ter ce filtre-cassette

1 Poussez le vers l'arrière tout en le soutenant d'une main

2 Pivotez alors le contrôle vers le bas

Nettoyez le filtré avec un nettoyant menager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut bien sur etre effectue dans voire lave vaisselle.

Profitez de cette opération pour nettoyez le cadre support filtré.

Replacez-le filtré en effectuant les opérations en sens inverse.

Avant toute intervention, metre le groupe filtrant hors tension en retardant la prise si vous pouzey acceder, ou en actionnant le disjoncteur.

MODELE A Filtre SIMPLE

1 En faisant tourner les deux tourillons de fermetre G (d'un quart de tour vers la gauche ou la droite), basculez le cadre-support de+Filtre vers le bas.
2 Changez l'ampoule(s) E 14 40W en la dévissant puis revissez la nouvelle.
3 Replacez-le filtré en effectuant les opérations en sens inverse.

MODELE A Filtre -CASSETTE

1 Otez le contrôle cassette.
2 En faisant tourner les deux tourillons de fermetre G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre vers le bas.
3 Changez la lampe fluo G23 / 11W (voir fig ci-dessous).
4 Replacez-le filtré en effectuant les opérations en sens inverse.
5 Replacez le filtre cassette.

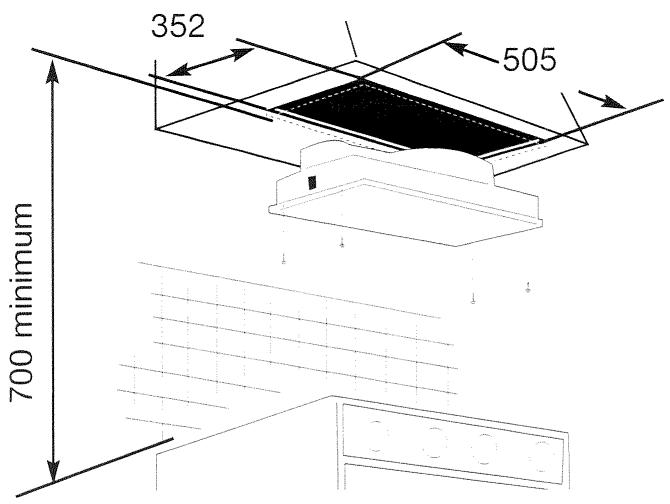

• Pratique une démarche le plus en avant possible par rapport à votre élément de cuisson.(figure ci-contre)
  La distance minimale entre le groupe filtrant et le dessus de votre table de cuisson doit etre de 70 cm

RACCORDEMENT ELECTRIQUE

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (2 phase + terre) et doit être branché sur réseau 230 V monophasé par l'intermédiaire d'une prise de courant normalisée CEE 7 ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contact d'au moins 3 mm. Si le cable de cette apparéil est endommagé, il ne doit être replacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

Le fil de protection vert/jaune de l'appareil doit obligatoirement etre relié à la borne de terre de l'installation

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte

Le fusible de votre installation doit-etre de 10 ou 16 A.

INSTALLATION

2 types de branchement

1 en évacuation extérieure voir page 7
2 en recyclage voir page 8

GENERALITIES

Vous possedez une sortie vers l'extérieur :

Votre groupe peut être raccordé sur celle-ci par l'intermédiaire d'une gaine d'évacuation) (emaille, en alu, flexible ou matière ininflammable de 0 125 interieur).

EN EVACUATION DANS UN CONDUIT D'AERATION

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux (en France ces règlements sont indiqués dans le DTU 61-1 du CSTB').

En particulier, l'air evacué ne doit pas être envoyé dans un conduit d'aération, de circulation d'air chaud ou d'évacuation de fumées. Dans le cas où le groupe fonctionne en évacuation d'air, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

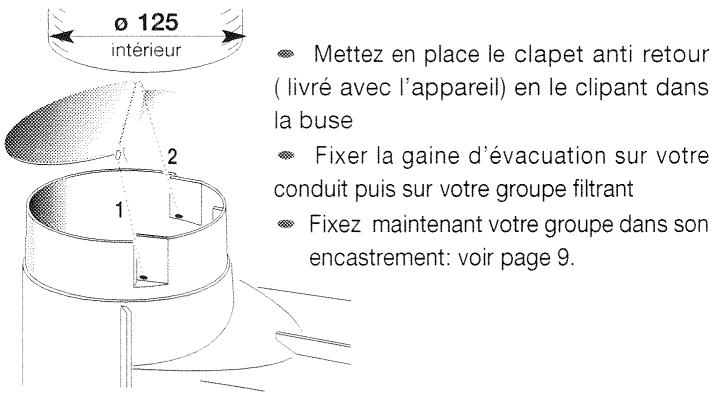

MISE EN PLACE DE LA GAIN

FIXATION DU GROUPE

voir page 9

GENERALITIES

Vou ne possédez pas de sortie vers l'extérieur

Tous nos apparéils ont la possibilité d'un raccordement en "recyclage" (sans sortie extérieure).

Dans ce cas ajouter un filtré à charbon actif qui retiendra les odeurs.

Ces filtres sont disponibles chez votre revendeur

Prévoyez une sortie d'air dans le haut du meuble de 100cm^2 minimum

NOTA : dans ce type de montage il n'est pas nécessaire de mettre le clapet anti retard.

Avant première utilisation du filtré cassette retirez le film de protection qui entoure le cadre

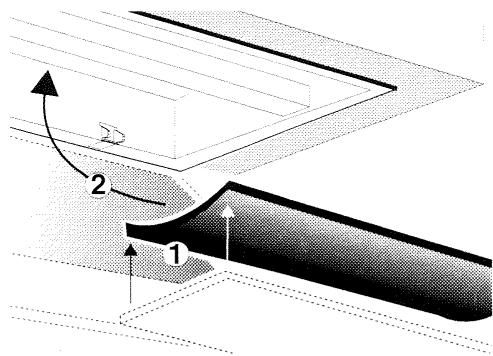

MISE EN PLACE

1 Fixez le goupe (voir page 9)
2 Mettez en place le filtré à charbon actif

FIXATION DU GROUPE

voir page 9

1 Oter le cadre support de filtré

Faire tournier les 2 tourillons de fermeture G (d'un quart de tour vers la gauche ou vers la droite), basculez le cadre support de+Filtre vers le bas et retirez le.

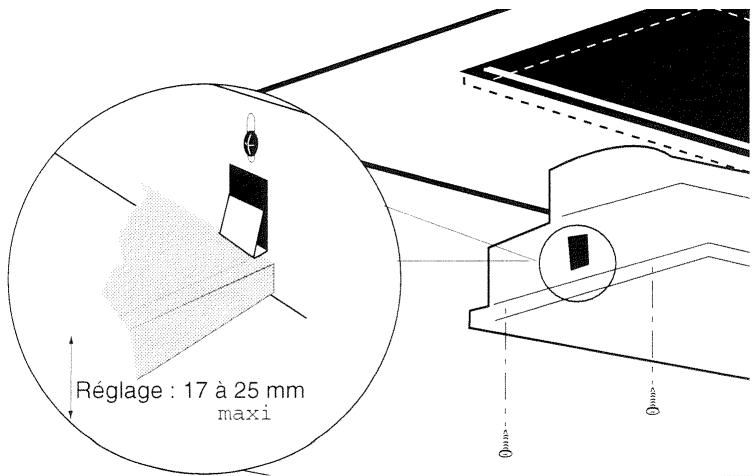

2 Fixer le groupe dans l'encastrement

Régler les 2 dessort à lame (figure ci-dessous)

Réglage possible : 17 à 25 mm (suivant l'épaissur du support Epaissur maximum du support 25 mm.

Clipez le groupe filtrant dans son encastrement à l'aide des 2 ressorts à lame D (voir figure ci-dessous)

Fixer le groupe filtrant avec les vis à bois livrées avec l'ap-pareil

IMPORTANT :

Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'utilisation n'entrent pas dans le cadre de la garantie

Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marquee :

• CONNAISSENT PARFAITEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT,
• APPLICENT INTÉGRALEMENT NOS MÉTHODES DE RÉGLAGE, D'ENTRETIEN ET DE RÉPARATION,
• UTILISENT EXCLUSIVEMENT LES PIECES D'ORIGINE.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence completé de votre apparéil (type de l' apparéil et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée sur le caisson métallique de l' apparéil.
Les descriptions et les caractéristiques apportées dans ce "Livret" sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans prévis, toutes modifications ou améliorations nécessaires.
