MODE D'EMPLOI GF 350 N2 SAUTER

Utilisation

COMMENT SE PRESENTE VOITRE GROUPE FILTRANT? P.2

CONSEILS P.3

QUAND NETTOYER, VOTRE, GROUPEFILTRANT? P.3

• Entretien courant.
• Entretien mensuel
• Entretien annuel (montage en recyclage)

NETTOVERLEFILTRE P.4

• Modèle à filtre simple.
• Modèle à filtre-cassette.

CHANGER LES LAMPES P.5

• Modèle à filtre simple.
• Modèle à filtre-cassette.

Installation

ENCASTREMENT P.6

• Dimensions d'encastrement
• Raccordement électrique.
• Installation

En version "évolution extérieure" En version "recyclage"

EVACUATION VERS L'EXTÉRIEUR P.7

INSTALLATION EN RECYCLAGE P. 8

FIXATION DU GROUPE FILTRANT P.9

VOTRE SERVICE APRES-VENTE. P.12

Madame, Mademoiselle, Monsieur,

Vous venez d'acquérir un de nos groupes filtrants et nous vous en félicitons.

Pour obtenir la plus grande satisfaction de votre nouvel appareil, nous vous conseillons de lire très attentivement les informations contenues dans ce livre.

Veuillez consulter ce livre avant d'installer et d'utiliser votre groupe filtrant.

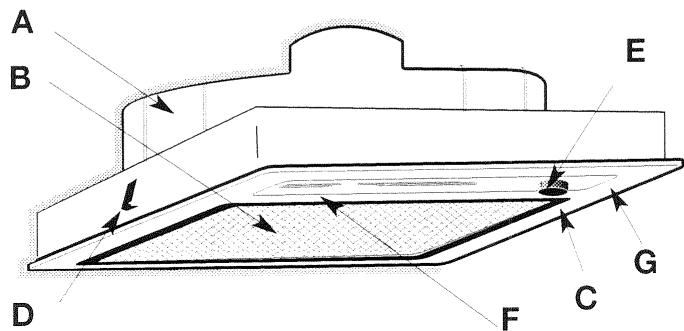

A	Moteur	1 ou 2 moteurs		suivant modèle
B	Filtre	simple	à cassete	suivant modèle	page 4
C	Cadre support filtre
D	Ressort à lame pour fixation				page 9
E	Manette de commande			suivant modèle	voir ci-dessous
F	Lampe	ampoule E14	lampe fluo G23	suivant modèle	page 5
G	Fermeture par rotation

Modèle 3 vitesses	0	Eclairage	Modèle avec variateur électrique
	0	Position arrêt
	1	Petite vitesse
	2	Vitesse moyenne
	3	Grande vitesse
	-	Vitesse modulable

Eclairage:

On allume ou éteint l'éclairage en appuyant sur le bouton de commande

Petite vitesse :

• pour les mets émettant peu de vapeurs,
• Pour créer une ventilation dans la cuisine.

Vitesse moyenne:

-Cuissons courantes.

Le modèle avec variateur électronique vous permet de moduler au plus juste votre aspiration.

Vitesse maximum :

• Émission de fumée ou de vapeur exceptionnellement importante (friture, auto-cuire...)

Revenez toujours à la vitesse moyenne dès que cela n'est plus nécessaire.

Pour une meilleure efficacité de votre groupe :

• Utilisez de préférence les zones arrêtées de votre appareil de cuisson.
• Mettez en marche votre groupe filtrant depuis le début de la cuisson
• Dans les cas difficiles, nous vous recommandons de faire fonctionner celui-ci avant le début de votre cuisson et éventuellement de maintenir quelques minutes après la fin de la cuisson.

Favorisez le renouvellement d'air de la pièce en aérant dans la mesure du possible. Sachez qu'à grande vitesse le volume d'air d'une cuisine est renouvelé plusieurs fois en quelques minutes.

Important :

Dans une cuisine chauffée avec un appareil raccordé à une cheminée (exemple : poêle, cuisinière...), il faut installer le groupe filtrant en version recyclage (voir chapitre installation). Ne pas utiliser le groupe sans le filtre métallique.

Pour votre sécurité :

Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous du groupe filtrant (les flammes aspirées risqueraient de détériorer l'appareil).

Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.

Les réparations doivent être exclusivement effectuées par un spécialiste/agréé.

Nettoyez régulièrement le filtre métallique (environ tous les mois).

Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc.) n'est pas autorisé.

Avant toute intervention, mettre le groupe filtrant hors tension en retirant la prise si vous pouvez y accéder, ou en actionnant le disjoncteur.

Entretien courant

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer la carrosserie et l'hublot d'éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Entretien mensuel : filtre métallique

IMPERATIF: Nettoyez ce filtre tous les mois pour éviter tout risque d'incendie.

Ceux-ci retient les vapeurs grasses et les poussières. Il est l'élément assurant une part importante de l'efficacité de votre groupe filtrant.

Il peut devenir inflammable au fur et à mesure de sa saturation en résidus de graisse.

Effectuez son nettoyage avec un nettoyant ménager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale (ne pas mettre en contact avec de la vaisselle sale).

Entretien ANNUEL : filtre charbon actif

UNIQUEMENT pour les groupes filtrants installés en version recyclage (non raccordée à une évacuation extérieure)

Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.

Commandez ces filtres (FC600) chez votre revendeur et notez la date de changement.

Modèle a filtre SIMPLE

1 En faisant tourner les deux tourillons de fermeture G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre et le rabattre vers le bas. (voir fig. page 2) 2 Dégagez le filtre métallique de ses 2 pattes supports H. 3 Nettoyez le filtre avec un nettoyant ménagers du commerce, puis rincez abondamment et séchez. (Ce nettoyage peut bien sûr être effectué dans votre lave-vaisselle). 4 Profitez de cette opération pour nettoyer le cadre support filtre. 5 Replacez le filtre en effectuant les opérations en sens inverse.

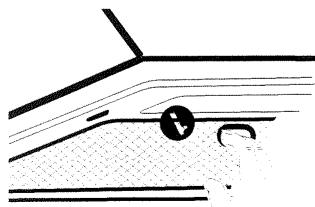

Modèle a filtre -cassette

Filtre avec cadre métallique et poignée

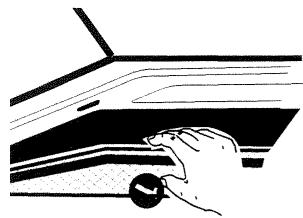

Pour ôter cette ligne-cassette

1 Poussez-le vers l'arrière tout en le soutenant d'une main

2 Pivotez alors le contrôle vers le bas

Nettoyez le filtre avec un nettoyant ménager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut bien sûr être effectué dans votre lave-vaisselle.

Profitez de cette opération pour nettoyer le cadre support filtré.

Replacez-le en effectuant les opérations en sens inverse.

Avant toute intervention, mettez le groupe filtrant hors tension en débranchant la prise si vous pouvez y accéder, ou en actionnant le disjoncteur.

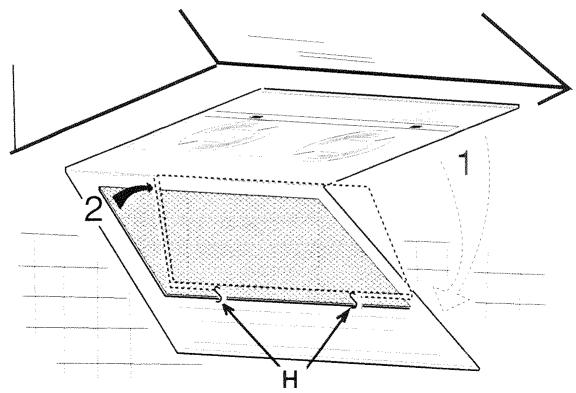

Modèle a filtre SIMPLE

1 En faisant tourner les deux tourillons de fermeture G (d'un quart de tour vers la gauche ou la droite), basculez le cadre-support de +Filtre vers le bas. 2 Changez l'ampoule(s) E 14 40W en la dévissant puis revissez la nouvelle. 3 Replacez le filtre en effectuant les opérations en sens inverse.

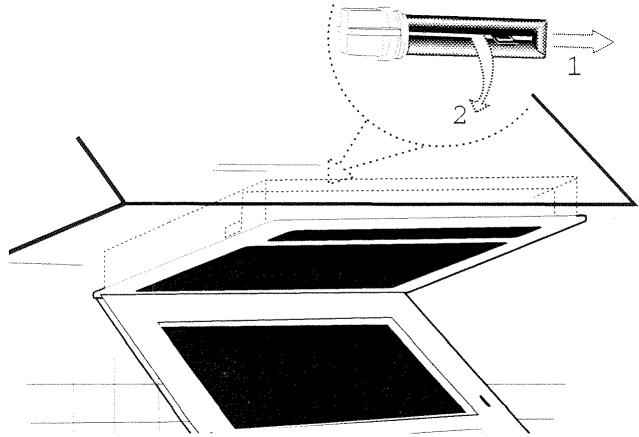

Modèle a filtre -cassette

1. Otez le contrôle cassette. 2. En faisant tourner les deux tourillons de fermeture G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre vers le bas. 3. Changez la lampe fluo G23 / 11W (voir fig ci-dessous). 4. Replacez le filtre en effectuant les opérations en sens inverse. 5. Replacez le filtre cassette.

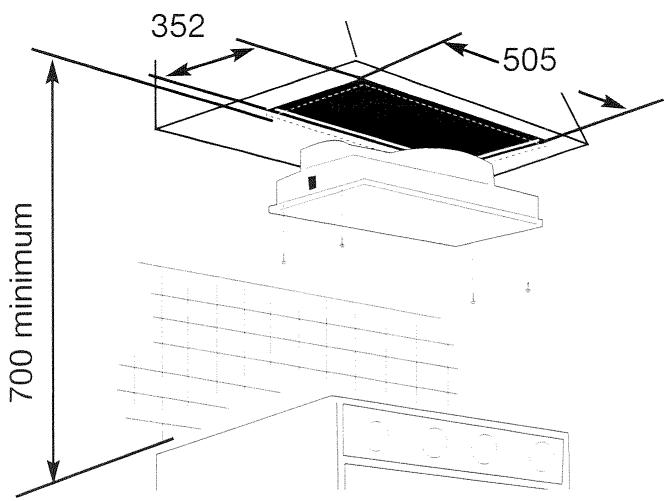

Pratiquez une découpe d'encastrement le plus en avant possible par rapport à votre élément de cuisson. (figure ci-contre) La distance minimale entre le groupe filtrant et le dessus de votre table de cuisson doit être de 70 cm.

Raccordement electrique

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (2 phase + terre) et doit être branché sur réseau 230 V monophasé par l'intermédiaire d'une prise de courant normalisée CEE 7 ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Si le câble de cet appareil est endommagé, il ne doit être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

Le fil de protection vert/jaune de l'appareil doit obligatoirement être relié à la borne de terre de l'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte

Le fusible de votre installation doit être de 10 ou 16 A.

2 Types de branchement

1. Évacuation extérieure, voir page 7 2. Recyclage, voir page 8

Vous possédez une sortie vers l'extérieur :

Votre groupe peut être raccordé sur celle-ci par l'intermédiaire d'une gaine d'évacuation (en maille, en alu, flexible ou matière ininflammable de 0 125 intérieur).

En evacuation dans un conduit d'aeration

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux (en France, ces règlements sont indiqués dans le DTU 61-1 du CSTB).

En particulier, l'air évacué ne doit pas être envoyé dans un conduit d'aération, de circulation d'air chaud ou d'évacuation de fumées. Dans le cas où le groupe fonctionne en évacuation d'air, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

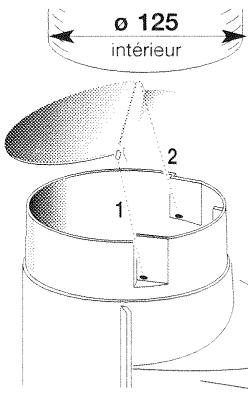

Mise en PLACE de la GAIN

Mettez en place le clapet anti-return (livré avec l'appareil) en le clipsant dans la buse. Fixez la gaine d'évacuation sur votre conduit puis sur votre groupe filtrant. Fixez maintenant votre groupe dans son encastrement : voir page 9.

Fixation du GROUPE

voir page 9

Vous ne possédez pas de sortie vers l'extérieur

Tous nos appareils ont la possibilité d'un raccordement en "recyclage" (sans sortie extérieure).

Dans ce cas ajouter un filtre à charbon actif qui retiendra les odeurs.

Ces filtres sont disponibles chez votre revendeur

Prévoyez une sortie d'air dans le haut du meuble de 100cm² minimum

NOTA : Dans ce type de montage, il n'est pas nécessaire de mettre le clapet anti-retour.

Avant première utilisation du filtre cassette, retirez le film de protection qui entoure le cadre.

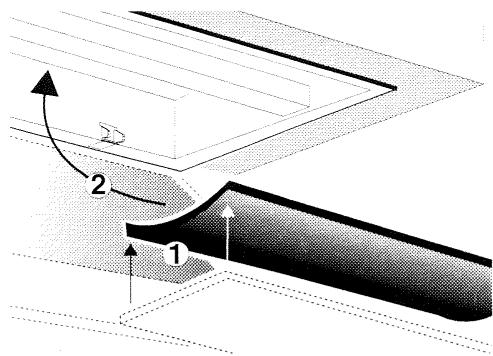

Mise en PLACE

1. Fixez le groupe (voir page 9) 2. Mettez en place le filtre à charbon actif

Fixation du groupe

voir page 9

1 Oter le cadre support de filtre

Faire tournir les 2 tourillons de fermeture G (d'un quart de tour vers la gauche ou vers la droite), basculez le cadre support de filtre vers le bas et retirez le.

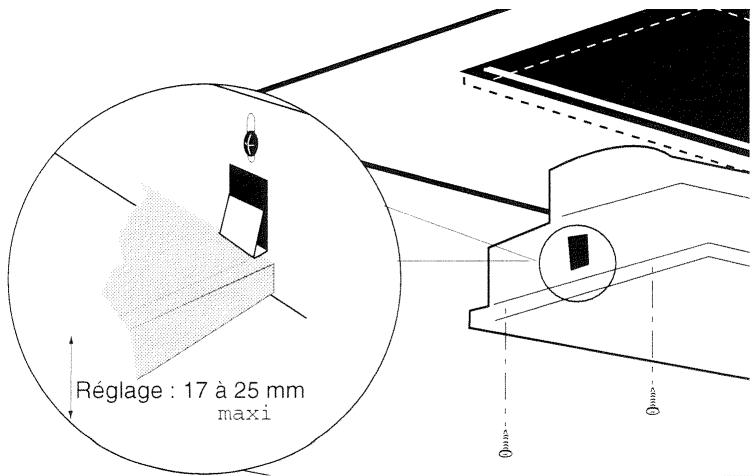

2 Fixer le groupe dans l'encastrement

Régler les 2 désorts à lame (figure ci-dessous)

Réglage possible : 17 à 25 mm (suivant l'épaisseur du support). Épaisseur maximum du support : 25 mm.

Clippez le groupe filtrant dans son encastrement à l'aide des 2 ressorts à lame D (voir figure ci-dessous)

Fixer le groupe filtrant avec les vis à bois livrées avec l'appareil

Important :

Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n’entraine pas un non-fonctionnement ou une inaptitude à l’utilisation n’entrent pas dans le cadre de la garantie

Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marque :

• CONNAISSENT PARFAITEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT,
• APPLICENT INTÉGRALEMENT NOS MÉTHODES DE RÉGLAGE, D'ENTRETIEN ET DE RÉPARATION,
• UTILISENT EXCLUSIVEMENT LES PIECES D'ORIGINE.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée sur le caisson métallique de l'appareil. Les descriptions et les caractéristiques apportées dans ce "Livret" sont données seulement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
