MODE D'EMPLOI 820CTOGC2 SAUTER

Installation utilisation entretien

820 CTO GA 820 CTO GC

Jauter

Une étiquette adhésive indiquant la consommation en énergie de votre appareil est jointe à cette notice ; pour ne pas la perdre, vous pouvez la coller ci-dessous.

Lorsque vous alertez le service entretien de votre vendeur, donnez-lui la référence complète de votre appareil, ces renseignements figurent sur le certificat de garantie joint à cette notice et sur la plaquette signalétique fixée au dos de l'appareil.

APPAREIL DE CUISSON À USAGE DOMESTIQUE - Cat. II 23 - Classe 1

CONFORME N. F. GAZ D 32.321 du Mai 1979

CONFORME N. F. ELECTRICITE C-73.150-200-210-211

CONFORME A L'ARRETE DU 14-1-1980 (J. O. du 17-1-1980)

relatif à la limitation des perturbations radioélectriques.

Pour Modèles équipés d'accessoires électriques

DIMENSIONS DE L'APPAREIL

Hauteur (table de travail)cm.85
Hauteur (couvercle ouvert)cm.123
Profondeur (tout compris)cm.48
Largeurcm.85

DIMENSIONS DU

Logement de la bouteille

Largeur cm. 33

Profondeur : 36 cm.

Hauteur cm. 65

Bouteille utilisable : Kg. 13

DIMENSIONS UTILISABLES DU FOUR
MODELES AVEC GRILLOIRMODELES SANS GRILLOIR
Largeurcm. 35cm. 35
Profondeurcm. 35,5cm. 35,5
Hauteurcm. 27,5cm. 30,5
Volumedm3 34dm3 37

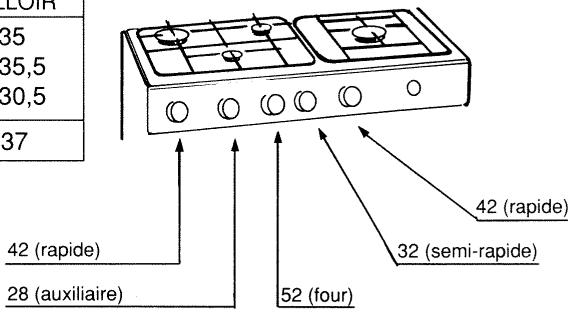

MARQUAGE DES BY-PASS DES

ROBINETS SUIVANT BRULEURS

SAUTER 820CTOGC2 - Installation utilisation entretien - 1

INJECTEURS A UTILISER DEBITS CALORIFIQUES ET CONSOMMATIONS DES BRULEURSDEBITS CALORIF. kW.GAZ NATUREL G 20 - 18 mbrGAZ GRONINGUE G 25 - 25 mbrGAZ LIQUIDE butano 28 mbr propane 37 mbr
injecteur Ø cmmconsomm I/hinjecteur Ø cmmconsomm I/hinjecteur Ø cmmconsomm g/h
Auxiliaire0,87738373974863
Semi-rapide1,8110517010520068132
Rapide2,9613528213533286215
Four2,0411220311222873152
Grilloir1,8110517010520068132

LA PLAQUETTE SIGNALETIQUE SE TROUVE A L'ARRIERE DE L'APPAREIL

Fig. 1 - BRULEUR DE TABLE Fig. 2 - BRULEUR DE FOUR

Fig. 3 - BRULEUR DE GRILLOIR

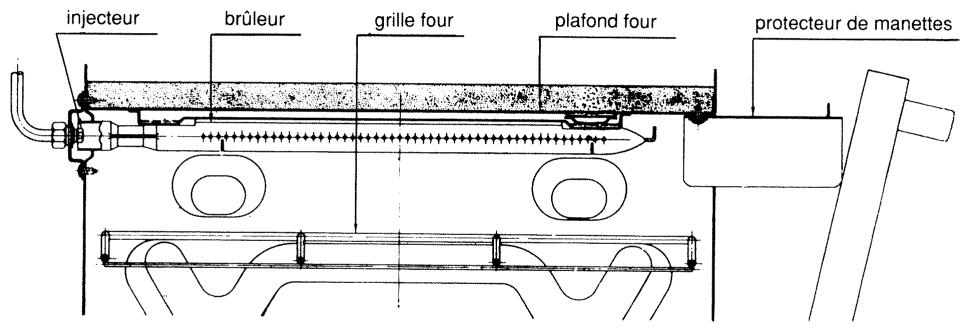

SAUTER 820CTOGC2 - Installation utilisation entretien - 2

Fig. 4a - ROBINET (avec by-pass à l'intérieur du tournant)

Fig. 4b - ROBINET (avec by-pass à l'extérieur du tournant)

Fig. 5 - Thermostat

Installation

Ces indications sont exclusivement réservées aux installateurs et techniciens qualifiés.

(Règlement en vigueur indiqué dans le D. T. U. 61.1 du C. S. T. B.)

L'emballage et les revêtements en plastique enlevés, placer la cusinière dans un endroit sec et aéré, mais non exposé aux courants d'air (N. F. P. 45.202); à une distance minimum de 10mm des parois adjacentes, et loin d'objets inflammables (tehs que rideaux, papiers, alcohol, essence, etc.). Le support (ou le sol où l'appareil est posé) et la paroi arrêté doivent être résistant à la chaleur.

Raccordement gaz

Le raccordement peut s'effectuer à droite ou à gauche par déplacement du bouchon de rampe et de sa rondelle d'étanchéité. En cas de raccordement par tube souple, visser sur la douille l'about correspondant au gaz utilisé: butane (fig. A) ou gaz de conduite (fig. B), en intercalant la rondelle d'étanchéité. L'about butane permet le raccordement par tube souple caoutchouc de diamètre intérieur 6mm destiné aux gaz distribués par récipients. L'about pour gaz de conduite permet le raccordement par tube souple de diamètre intérieur 15mm. Le tube doit être enfoncé suffisamment et maintenu obligatoirement par un collier de serrage.

Pour butane-propane : le tuyau doit être de 75 cm de longueur et son trajet comme indiqué dans la figure ci-contre.

SAUTER 820CTOGC2 - Raccordement gaz - 1

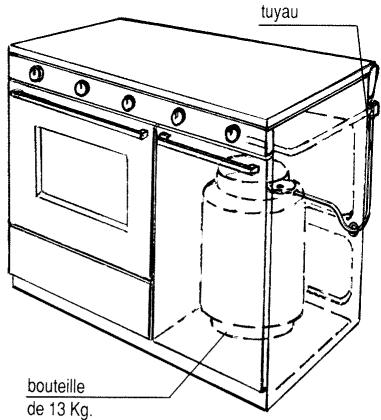

SAUTER 820CTOGC2 - Raccordement gaz - 2

NOTA: Utilisez un tube portant l'estampille NF GAZ. Ne pas oublier de le changer avant sa date limite d'utilisation.

AVERTISSEMENT: Le raccordement doit être conforme aux règlementations de police et aux prescriptions de la société distributrice de gaz. Pour les gaz de conduits, il faut prévoir sur la canalisation d'arrivée un robinet de barragé facilement accessible. Ce robinet devra être fermé chaque fois que le gaz n'est pas utilisé sur l'appareil. Le tube sous ne doit jamais passer d'un côté à l'autre de l'appareil pour éviter le contact avec la paroi arrêté du four.

SAUTER 820CTOGC2 - Raccordement gaz - 3

RACCORDEMENT ELECTRIQUE (suivant modele)

Les cuisinières sont livrées avec cordon d'alimentation type H 05 RRF à 3 fils muni d'une fiche de prise de courant 2 phases + terre normalisée CEE 7, et doivent être branchées sur réseau 220 ÷ 230 V~ monophasé.

Notre responsabilité ne saurait être engagée en cas d'accidents consécutifs à une mise à la terre inexistante ou incorrecte.

IMPORTANT: Ne jamais faire passer le câble d'alimentation électrique d'un côté à l'autre de l'appareil pour éviter le contact avec la paroi arrêtée du four.

SAUTER 820CTOGC2 - RACCORDEMENT ELECTRIQUE (suivant modele) - 1

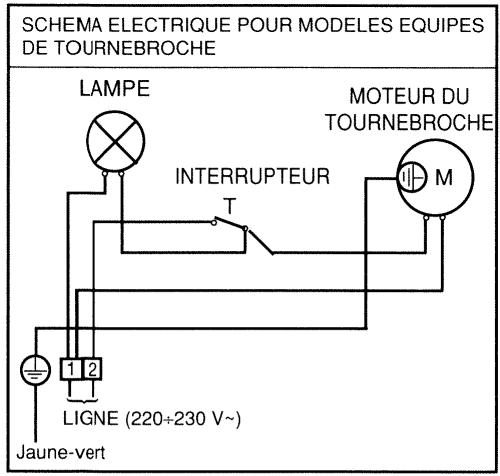

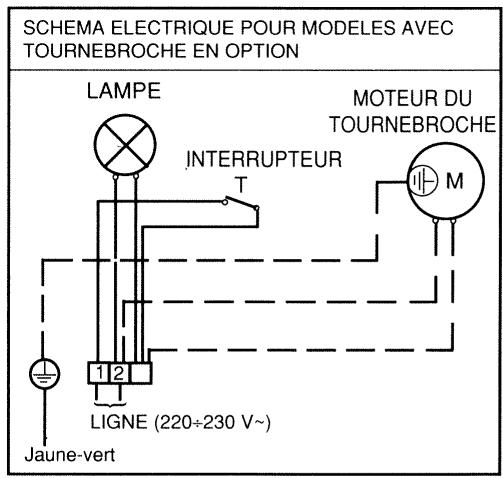

SAUTER 820CTOGC2 - RACCORDEMENT ELECTRIQUE (suivant modele) - 2

Adaptation

Si la cuisine n'est pas prévue pour le type de gaz disponible, il faut l'adapter en procédant dans l'ordre suivant :

— Remplacer les injecteurs et l’about porte-caoutchouc (suivant fig. A-B). — Régler l’air primaire. — Régler le ralenti.

Changement des injecteurs de la TABLE de travail (fig. 1)

— enlever les grilles et les brûleurs; — dévisser les 2 vis fixant la table. Soulever la table et l'appuyer à l'intérieur du couvercle; — enlever les tubes de mélange air-gaz et changer les injecteurs, en se référant au tableau de la page 2.

Changement des injecteurs du bruleur de FOUR (fig. 2)

— enlever la sole de four ; — enlever le brûleur de four (il est fixé par une vis) ; — changer l'injecteur avec une clef tube.

Changement de l'injecteur du grilloir (fig. 3)

— Enlever le brûleur. (Il est fixé par deux vis au plafond du four) ; - Changer l'injecteur avec une clef tube.

Important

  • Ne pas serrer exagérément les injecteurs. Bien que ce ne soit pas indispensable, il est préféable d'enenduire les filets de graisse spéciale en faisant attention de ne pas obstruer l'orifice de passage du gaz; — contrôler l'étanchéité du gaz; — si les injecteurs nécessaires à l'adaptation n'ont pas été livrés, ou s'ils ont été perdus il faut s'adresser à notre S. A. V.

Reglage d'air des bruleurs de la TABLE de travail (fig. 1)

Table enlevée, allumer le brûleur en plein début ; — desserrer la vis du tube de réglage d'air, et la positionner de manière que la flamme soit nette et sans pointe jaune. En cas d'excess d'air (tube de mélange trop haut) la flamme se détache. En cas de manque d'air (tube trop bas), la flamme a la pointe jaune ; resserrer la vis du tube.

Reglage d'air du bruleur de FOUR (fig. 2)

Desserrer la vis de blocage et allumer le brûleur en plein débit ; — déplacer légèrement le brûleur vers l'avant (pour augmenter l'air) ou vers l'arrière (pour diminuer l'air) ; — serrer la vis de fixation du brûleur.

Reglage d'air du bruleur de grilloir (fig. 3)

On procède de la même façon que pour le brûleur de four. Seule différence : deux vis au lieu d'une.

Reglage du ralenti des bruleurs de la TABLE (fig. 4. a, ou 4. b)

Le by-pass peut se trouver soit à l'intérieur du tournant (voir Fig. 4. a) soit à l'extérieur (voir fig. 4. b). Dans les deux cas, on procède de la façon suivante:

— Allumer le brûleur en plein débit ; retirer la manette par simple traction ; introduire un petit tournevis dans la tige (s'il s'agit de robinet fig. 4. a) ou accéder directement au by-pass (s'il s'agit de robinet fig. 4. b) ; — dévisser le by-pass de trois tours complets (vers la gauche) ; — tourner vers la gauche la tige du robinet jusqu'à l'arrêt de sa course ; — revisser très lentement le by-pass, sans pousser le tournevis, jusqu'à ce que la flamme soit réduite de 3/4 par rapport au plein débit.

Pour butane-propane : le by-pass doit être visser au fond.

Reglage du ralenti du bruleur de FOUR

Pour gaz liquide : manette enlevée, visser complètement le by-pass.

Pour les autres gaz (naturels), on procède de la façon suivante:

Retirer la sole du four; - allumer le brûleur avec la manette sur position plein débit. Fermer la porte du four et attendre 10 minutes environ. Retirer la manette. Devisser au moins de trois tours le by-pass; — remettre la manette et la tourner jusqu'au repère 1 (ou petite flamme). Visser très doucement le by-pass, sans pousser le tournevis, en contrôler l'brûleur par le hublot de la porte, jusqu'à obtenir une flamme réduite à 4 mm. environ; — éteindre le brûleur et remettre la sole en place.

Au cas où le by-pass du thermostat ne soit pas accessible de l'extérieur (après avoir enlevé la manette), il faut soulever la table de travail.

— En début réduit, il ne faut pas exagérer. La flamme doit être stable. — En refermant la table de travail, faire attention que les fils électriques ne se positionnent pas sur les injecteurs.

Graissage des robinets (si nécessaire)

— Les manettes et le bandeau enlevés, dévisser les deux vis du capuchon ; — tirer la tige pour enlever le capuchon et le dessort ; sortir avec précaution le tournant du corps ; — nettoyer le tournant et son logement. Essuyer avec un linge doux ; — graisser modérément le cône du tournant avec une graisse spéciale insoluble aux hydrocarbures. Ne pas obstruer les trous du gaz ; — remonter les pièces et faire tourner plusieurs fois la manette.

Demontage des PIECES de rechange les plus importantes

COUVERCLE: enlever l'une des charnières fixées par deux vis.

TABLE DE TRAVAIL: dévisser les deux vis du dessus (si elles existent). Enlever l'une des charnières.

BANDEAU: table et manettes enlevées, on peut accéder aux vis de fixation.

PORTE DU FOUR: ouvrir la porte. Introduire deux entreprises dans les fentes de la contre-porte. Soulever et tirer la porte pour enlever les deux charnières de la façade.

COTES EXTERIEURES: pour acceder aux vis de fixation, il faut d'abord enlever le couvercle, la table et le bandeau.

ROBINETS ET THERMOSTAT: table enlevée, débrancher l'écrou de la tuyauterie et dévisser la vis des brides.

SOLE DU FOUR: pousser vers l'arrière et la soulever en avant.

BRULEUR DU FOUR: sole enlevée, dévisser la seule vis au centre du brûleur.

BRULEUR DU GRILLOIR: dévisser les deux vis le fixant au plafond du four.

Mode d'emploi

Ne tenez compte que des chapitres concernant les accessoires de votre cuisineire.

Allumage des bruleurs de TABLE

  • Approcher une allumette du brûleur. Pousser et tourner la manette vers la

gauche jusqu'au repère

SAUTER 820CTOGC2 - Allumage des bruleurs de TABLE - 1

Pour réduire la flamme, amener la main

manette sur le repère

SAUTER 820CTOGC2 - Allumage des bruleurs de TABLE - 2

( arrêt

de sa course).

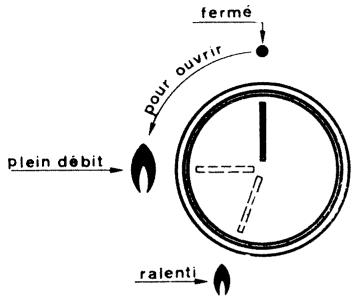

SAUTER 820CTOGC2 - Allumage des bruleurs de TABLE - 3

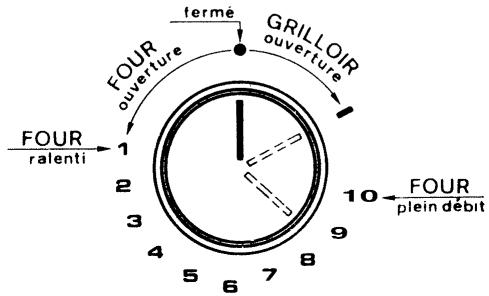

SAUTER 820CTOGC2 - Allumage des bruleurs de TABLE - 4

Allumage du bruleur du FOUR

  • Approcher une allumette du trou central de la sole. Pousser et tourner la manette vers la gauche jusqu'au repère 10 (repère s'il n'y a pas de thermostat). — Vérifier l'allumage par les deux trous latéraux de la sole. — Si le brûleur n'est pas allumé, fermer (repère ●) avant de renouveler l'opération. — Pour réduire la température, il faut amener la manette sur les positions de 9 à 1 du thermostat.

Cuisinières sans thermostat : rechercher les différentes allures entre les repères

Allumage du bruleur grilloir

  • Approcher une allumette du centre du brûleur. Pousser et tourner la manette vers la droite, jusqu'à l'arrêt. — Si le brûleur n'est pas allumé, fermer la manette avant de répéter l'opération.

La TABLE de travail

Le diamètre des casseroles doit être proportionné au type du brûleur. La flamme ne doit pas dépasser le fond des récipients. On conseille:

brûleur auxiliaire = récipient de 8 cm. minimum brûleur semi-rapide = récipient de 14 cm. minimum brûleur rapide = récipient de 22 cm. minimum

Le FOUR

—Après l'allumage, laisser pré-chauffer en plein débit pendant 10 minutes. - Placer les mets à cuire dans un plat et le mettre sur la lèchefrite. Utiliser le gradin le plus haut possible. Tourner la manette sur la graduation désirée (de 1 à 10). - On peut contrôler la cuisson à travers le hublot de la porte et avec le four éclairé. Eviter d'ouvrir fréquemment la porte, sauf pour assaisonner les mets.

Le tableau, ci-dessous, est donné à titre indicatif (une adaptation est à réaliser en fonction de la qualité, de la quantité et des goûts de chacun).

POSITION DE LA MANETTE THERMOSTATTEMPERATURE EN °C
Meringues - Macarons1160
Gâteaux de Savoie - Sablés - Brioche2175
Soufflés - Pâtes de viande - Veau3190
Rôtis de Veau - Quiches - Cake4205
Volailles - Rôtis de porc5220
Poissons - Rôtis de boeuf saignants6235
Gigot de mouton - Pizza7250
Flan - Tarte8260
Rosbif - Gratin9270
Viande rouge10280

Pour cuisinières sans thermostat:

Les températures entre 160°C et 280°C sont à rechercher entre les repères.

SAUTER 820CTOGC2 - Le FOUR - 1

SAUTER 820CTOGC2 - Le FOUR - 2

Pour tous les brûleurs, il ne faut jamais stationner la manette entre les repères et

LE GRILLOIR (Fig. 3) (selon modele)

  • Placer le protecteur de manettes. — Allumer le brûleur. Attendre quelques minutes. Poser les mets à cuire sur la grille-support du four.
  • Introduire le tout dans le four en utilisant le gradin le plus haut.
  • Placer la l'échafaud sur le gradin le plus bas du four. — Laisser cuire porte entrebaillée et toujours en plein débit.

Après quelques minutes, retourner les mets pour exposer l'autre côté aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type des mets et du goût personnel.

Lorsqu'on emploie le grilloir pour la première fois, il peut y avoir dégagement de fumée. Il faut donc attendre que tous les résidus d'huile soient brûlés avant d'introduire les mets.

PLAQUE A PATISSERIE (selon modele)

On l'utilise de la façon suivante:

— Préchauffer le four pendant 15 minutes, manette en position «maximum». - Placer la plaque à pâtisserie au centre de la grille support (le rebord arrondi de la plaque vers le haut). Utiliser le gradin supérieur du four.

Interrupteur eclairage et tournebroche

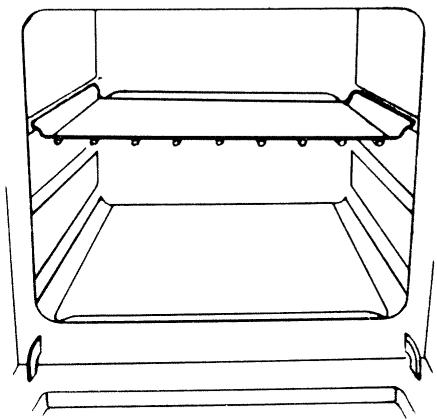

SAUTER 820CTOGC2 - Interrupteur eclairage et tournebroche - 1

L'éclairage du four et le tournebroche (s'il existe) fonctionnent simultanément.

LA LECHEFRITE (selon modele)

Elle sert uniquement pour recueillir l'huile ou la graisse tombant des mets. Ne pas l'utiliser directement pour cuire.

Le tournebroche (selon modèle)

— Allumer le brûleur du gril et placer le protecteur de manettes (voir Fig. 2). - Placer la lèchefrite sur le gradin inférieur du four. Enfiler une des fourchettes sur la broche puis embrocher la pièce à rôtir. — Enfiler la deuxième fourchette. - Centrer et serrer en vissant les deux fourchettes. Dévisser la poignée de la broche. Engager la pointe de la broche dans le manchon d’entraînement; - Placer le palier de la broche dans l’encoche du support. - Mettre en marche le moteur par l’interrupteur. Assaisonner la viande de temps en temps. Cuisson terminée, visser la poignée pour enlever la broche.

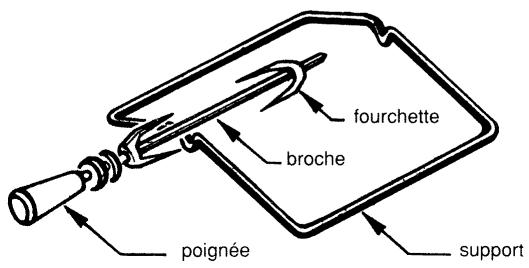

SAUTER 820CTOGC2 - Le tournebroche (selon modèle) - 1

Pour cuisinieres equipees de FOUR autonettoyant

Les parois latérales, et la partie arrière du four sont revêtues d'email auto-nettoyant avec action catalytique.

Après la cuisson et avec le four vide, laisser le brûleur allumé au maximum.

Le temps nécessaire pour cette opération dépend de l'état d'encrassement du four. Certains débordements ont tendance à durcir et peuvent rendre le revêtement inopérant. En effet, ils bouchent les pores de l'émail spécial et la catalysation ne peut plus se faire. Il faut alors, une fois que le four est complètement refroidi, affaiblir la croûte avec de l'eau très chaude et une brosse souple, sans employer de détergent, puis rallumer le four à son maximum pendant quelques temps. Ne pas utiliser de produits abrasifs ou des éponges métalliques.

Les autres parties (la contre-porte du four, la sole, le plafond du four) doivent être nettoyées avec de l'eau savonneuse.

Conseils et advertissements d'ordre general

Manœuvrer doucement la porte du four. — Après une certaine période d'inactivité de la cuisinière, il peut arriver que l'allumage des brûleurs n'est pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé. — Quand la cuisinière n'est pas en service, le robinet central du gaz doit être fermé. Le tuyau en caoutchouc doit être changé une fois par an. — Si après des années, les robinets se sont endurcis, il faut les regraisser. — Les parties émaillées doivent être nettoyées avec de l'eau savonnée ou avec des détergents non-abrasifs. — Laver les brûleurs et les chapeaux de brûleurs avec de l'eau très chaude. S'il est nécessaire employer une petite brosse métallique. Essuyer soigneusement. Quand on nettoie la table de travail, l'eau ne doit pas entrer dans les trous de logement des brûleurs. — En cas d'anomalies, fuites de gaz etc. consulter immédiatement un technicien. — Avant d'accéder aux parties sous tension sous la table de cuisson, débrancher le câble d'alimentation. — En cas de commandes pour pièces détachées, il faut indiquer le numéro de modèle et de matricule mentionné sur la plaquette alu. de la cuisinière. Lorsque vous le service entretien (ex. pièces détachées) donnez à vos vendeurs les références complètes marquées sur la plaquette signalétique fixée au dos de l'appareil.

Important

— Avant d'effectuer n'importe quelle intervention à l'intérieur des contacts ou sur l'installation électrique, il est obligatoire de débrancher le raccordement électrique du réseau.

Notre société ne sera pas responsable des dégâts découlant d'une installation incorrecte ou d'une mauvaise utilisation de l'appareil.

PIECES D'origine

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soientutilises

Comme celles qui se trouvent dans votre appareil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

SAUTER 820CTOGC2 - Pièces détachées certifiées d'origine - 1

87 x 1409

fauter

SDRM - 67, qui Paul-Doumer - 92402 Courbevoie Tel. (1) 47 88 50 69 - Fax (1) 47 89 31 67

SA ou capital de 59250000 F RCS Nantes B333 773 182 Siren 00022 APE 5804

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : SAUTER

Modèle : 820CTOGC2

Catégorie : Chauffe-eau
