CAROLA3 CF 28 KW, CAROLA CONDENS V 30 KW, CAROLA3 CF 28 KW - Chaudière à granulés DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière fioul
Marque	DEVILLE
Modèles compatibles	CAROLA3 CF 28 kW, CAROLA CONDENS V 30 kW, CAROLA3 CF 28 kW
Puissance utile nominale	26,7 kW (modèle 30)
Dimensions (L × P × H)	390 mm (L) pour modèle 30, voir notice pour autres
Poids emballé	110 kg (modèle 30)
Alimentation électrique	~220-230 V - 50 Hz - 200 W
Température maxi de sécurité	110 °C
Pression maxi de fonctionnement	3 bar
Contenance en eau	16,2 L (modèle 30)
Réglage température chauffage	0-85 °C
Types de sécurité	Thermostat de sécurité (110 °C), sécurité brûleur
Fonctions principales	Chauffage central, production ECS avec ballon BSA, sélecteur été/hiver
Entretien et nettoyage	Nettoyage annuel de la chaudière, brûleur et cheminée par un professionnel
Pièces détachées et réparabilité	Brûleur, gicleur, cellule photoélectrique, thermostat, etc.
Garantie	Corps de chauffe et ballon : 3 ans, accessoires électriques : 1 an
Informations générales	Installation par professionnel qualifié, respect des normes en vigueur

FOIRE AUX QUESTIONS - CAROLA3 CF 28 KW, CAROLA CONDENS V 30 KW, CAROLA3 CF 28 KW DEVILLE

Que faire si la chaudière ne s'allume pas ?

Vérifiez que la vanne de combustible est ouverte, que le courant arrive, et que le gicleur n'est pas sale. Si le problème persiste, contactez votre installateur.

Comment remettre la chaudière en sécurité après une surchauffe ?

Appuyez sur le bouton du thermostat de sécurité (1) après avoir retiré le capuchon en plastique noir. Assurez-vous que la température a baissé.

Quelle doit être la pression d'eau dans l'installation ?

La pression doit être comprise entre 1 et 1,5 bar (indiquée par le thermomanomètre). Si elle est trop basse, remplissez le circuit.

Comment purger l'air du circuit de chauffage ?

Utilisez les purgeurs prévus sur les radiateurs et la chaudière. Le bouchon du purgeur automatique ne doit pas être totalement fermé.

Que signifie le voyant lumineux de sécurité température ?

Il indique une température excessive (supérieure à 110 °C). La chaudière s'est mise en sécurité ; appuyez sur le thermostat de sécurité après refroidissement.

Comment sélectionner le mode été/hiver ?

Utilisez le sélecteur (2) : position Été pour l'eau chaude sanitaire uniquement, position Hiver pour le chauffage et l'ECS.

À quelle fréquence faut-il entretenir la chaudière ?

Un entretien annuel par un professionnel est recommandé : nettoyage de la chaudière, du brûleur et de la cheminée.

Que faire si le brûleur se met en sécurité fréquemment ?

Cela peut être dû à un gicleur défectueux, une cellule photoélectrique sale, ou un filtre fioul obstrué. Nettoyez ou remplacez les pièces.

Puis-je utiliser un thermostat d'ambiance ?

Oui, la chaudière est prévue pour brancher un thermostat d'ambiance sur les bornes prévues. Retirez le shunt avant de raccorder.

Que faire si les radiateurs ne chauffent pas ?

Vérifiez que la pompe tourne, purgez l'air du circuit, et assurez-vous que le thermostat de contrôle est réglé correctement.

MODE D'EMPLOI CAROLA3 CF 28 KW, CAROLA CONDENS V 30 KW, CAROLA3 CF 28 KW DEVILLE

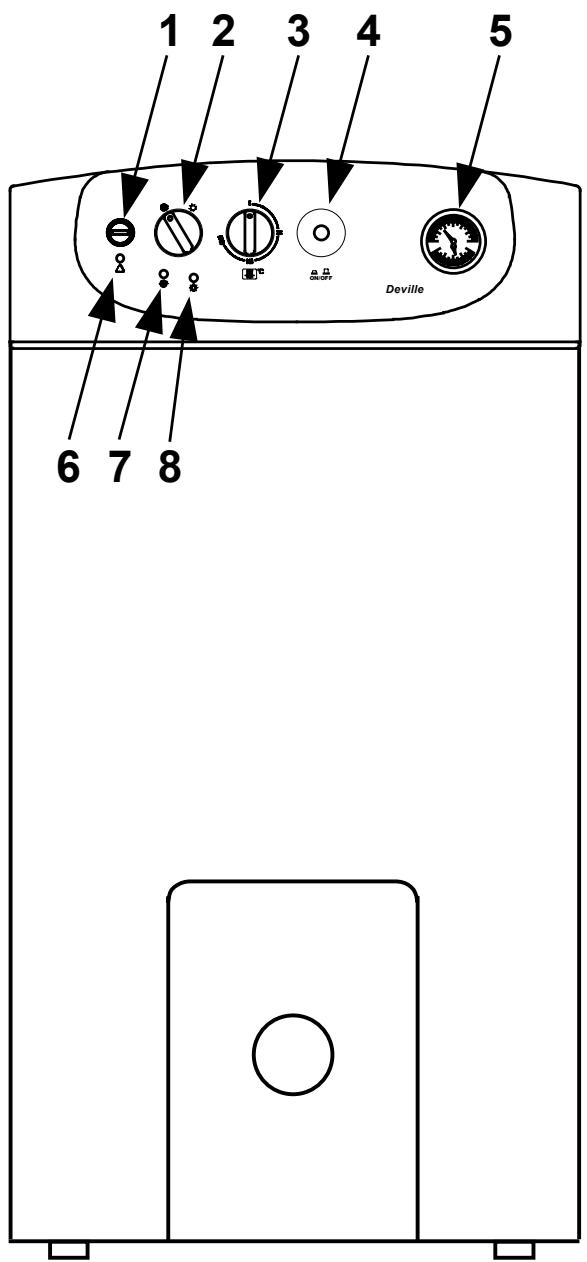

1. Thermostat de sécurité.
2. Selecteur eté-hiver.
3. Thermostat de contrôle chauffage.
4. Interrupteur Général.
5. Thermomanomètre.
6. Voyant lumineux de sécurité température.
7. Voyant lumineux Hiver.
8. Voyant lumineux Eté.

2.- PRESENTATION

Nos you remercions pour avoir choisi une chaudiere de chauffage central DEVILLE. Dans la gamme de chaudières DEVILLE, vous avez choisi le modele Carola. Cette chaudiere fioul répondra à votre demande de comfort, bien sur si l'installation hydraulique est correctement réalisée. De plus ces chaudières peuvent être coupées avec un préparateur d'eau chaude sanitaire de la gamme BSA (presents dans la gamme des produits DEVILLE) afin de bénéficier d'une eau chaude sanitaire équilibrée et économique.

3.- DESCRIPTION DES COMMANDES

Selecteur général (2) (4):

Il permet d'allumer et d'eteindre la chaudière en appuyant sur la touche "ON/OFF". Dans le cas où votre installation est prévue avec un préparateur sanitaire type BSA de DEVILLE, la touche "/%" vous permettra de selectionner la position Eté (seulément pour l'E.C.S) ou la position Hiver (pour le chauffage et l'E.C.S.)

Thermostat de contrôle (3):

Permet de sélectionner la température de travaille de la chaudière, en arrêtant le brûleur quand la température de la chaudière sera égale à cette selectionnée ou bien en Maintenant le fonctionnement de la chaudière tant que la température de consigne n'est pas atteinte.

Thermomanomètre (5):

Indique la température et la pression de l'eau de la chaudière.

Thermostat de sécurité (1):

Assure que la température de la chaudière ne dépasse pas 110^ en mettant cette dernière en sécurité.

4.- INSTRUCTIONS POUR L'INSTALLATION

Pour l'installation de la chaudière les normes et régles en vigueur doivent être respectées.

4.1.- Emplacement

La chaudière doit être installée dans un local suffisamment ventilé.

4.2.- Cheminée

Il est indispensable pour ce type de chaudières d'utiliser une sortie chiminée, il faut comprendre par chiminée, un conduit de fumées capable de creer une dépression (dans le cas de la Carola de 1,5 mmca). Pour que la chiminée puisse creer une dépression il est nécessaire de tener compte des recommendations suivantes:

• Il doit y avoir une isolation du conduit de fumées appropriée.
• La cheminée doit être indépendante, et donc prévoir la construction d'une cheminée pour chaque chaudière si nécessaire.
• Elle doit être verticalie et ne pas avoir d'angles supérieurs à 45^ .
• Elle doit dépasser d'un mètre de la toiture ou n'importe quel bâtiment contigu.
• Elle doit toujours avoir la même section, circulaire si possible et jamais inférieur au diamètre de la chaudière.

Cependant elle doit être construite selon la norme d'installation en vigueur.

4.3.- Installation hydraulique

L'installation hydraulique doit être réalisée par une personne qualifiée, en respectant les réglements en vigueur ainsi que les recommendations suivantes:

• Avant de connecter la chaudière, il est nécessaire de nettoyer l'intérieur de la tuvauterie.
• Il est recommandé d'intercaler des robinets d'iso1ation entre l'installation et la chaudiere afin de simplifier le travaille d'entretien.

4.4.- Branchement électrique

La chaudière est préparée pour être branchée sur les 220 volts aux bornes 1 et 2. Ne pas oublier de réaliser un raccordement à la terre.

La chaudière possède deux bornes pour raccorder le thermostat d'ambiance. Pour son branchement, il faut enlever le shunt unissant les deux bornes et brancher le thermostat d'ambiance.

La chaudière est précablée pour la connexion du brûleur (connecteur européen) et du circulateur.

4.5.- Installation pour le combustible

Si la chaudière Carola est fournie avec le brûleur fioul, reportez-vous aux instructions du brûleur pour réaliser l'installation du combustible.

5.- MISE EN EAU DE L'INSTALLATION

Lors de l'installation prévoir un robinet de replissage afin de replir le circuit chauffage jusqu'à ce que le manomètre (5) indique pression comprise entre 1 et 1,5 bar. La mise en eau devra s'effectuer lentement, dans le but d'éviter les bulles d'air. Ensuite il faudra purger convenablement le reste de l'installation en utilisant les purgeurs prévus à cet effet. Une fois terminé le replissage, fermer le robinet de replissage.

ATTENTION: La mise en marche de la chaudière sans eau peut provoquer de graves dégats.

6.- MISE EN SECURITE

La chaudière dispose de deux types de mise en sécurité:

6.1.- Mise en sécurité à cause d'une température excessive

Cette mise en sécurité est signalée à l'aide duvoyant lumineux de sécurité température (6). La chaudière se mettra en sécurité lorsque la température de cette-ci dépassera les 110^ Pour la remettre en fonctionnement, il faudra enlever la sécurité en appuyant sur le thermostat de sécurité (1), après avoir préalablement retire le capuchon en plastique noir.

6.2.- Mise en sécurité du brûleur

Cette mise en sécurité est signalée à l'aide duvoyant lumineux du brûleur. Il peut semettre en sécurité à cause de n'importe qu'elle anomalie qui pourrait exister dans le brûleur ou dans l'satignation de combustible. Pour enlever la sécurité appuyez sur le bouton lumineux qui se trouve sur le brûleur.

AVIS: Si la mise en sécurité du brûleur devenait répétitive, contactez votre installerateur.

7.- FONCTIONNEMENT DE LA CHAUDIERE

Régler le thermostat de contrôle (3) et le thermostat d'ambiance (s'il existe) à la température voulue. Mettre l'interrupteur général (4) sur la position "ON" et le sélecteur Ete/Hiver en position Hiver "※". Le brûleur et le circulateur chauffage se mettront en fonctionnement jusqu'à l'obtention de la température de consigne demandée avec le thermostat de contrôle (3) (ou sur le thermostat d'ambiance s'il est installé). Lorsque la température de l'installation baissera, le brûleur s'enclenchera pour un cycle de chauffe.

7.1.- Fonctionnement avec ballon sanitaire BSA

La chaudière Carola peut être installée avec un préparateur d'eau chaude sanitaire de la gamme BSA de DEVILLE. Afin de réaliser son installation, reportez-vous aux instructions de montage et de connection hydrauliques du préparateur.

La chaudière est prévue avec un selecteur Eté/Hiver:

• Position Eté: Sur cette position la chaudière répondra au besoin en eau chaude sanitaire, enclenchant le brûleur et pompe de charge du préparateur BSA, et ce jusqu'à ce que le gallonatteigne la température fixée par le thermostat d'E.C.S. Alors, le brûleur et le circulateur s'arrêteont.
• Position Hiver: Sur cette position la chaudière répondra aux besoin en eau chaude sanitaire (E.C.S) et au comport en chauffage de votre habitation. La priorité étant donnée toujours pour l'E.C.S.

8.- ARRET DE LA CHAUDIERE

Pour eteindre complètement la chaudière,mettre le selecteur général sur la position "OFF".

9.- MISE EN MARCHE

Avant de proceder à la mise en marche de la chaudière, vérifier:

• Que la chaudière soit reliée au réseau électrique.
• Que l'installation soit remplie d'eau (Le manomètre doit indiquer une pression entre 1 et 1,5 bar).
• Que la cuve de combustible ne soit pas vide.
• Que le robinet de replissage depuis et retour (s'il existe) soit ouverts.
• Que le thermostat d'ambiance soit régulé à la température désiré.

Pourmettre en marche la chaudiere,mettre le selecteur general,le thermostat de contrôle et leprogrammateur hora (s'ilexiste) sur la position souhaitation.

10.- LIVRAISON DE L'INSTALLATION

L'installateur expliquera à son client le fonctionnement de la chaudière en lui faisant les observations nécessaires, par exemple: replissage, purge, vidange, etc...

11.-ENTRETIEN DE LA CHAUDIERE

Pourmaintenirlachaudiere dansdebonnesconditions，rerevisionde l'ensemble du groupe thermiqueau moins une fois dansl'annéeestnecessaire.

Il est vivement conseilé à l'utilisateur de souscrite un contrat d'entretien annuel, avec son installerer ou une entreprise spécialisée. Ainsi, l'appareil et l'installation seront vérifiés et nettoyés, le brûleur sera réglé correctement et l'ensemble donnera toute satisfaction et fonctionnera de la manière la plus économique. (Nettoyage de la chaudière, du brûleur et de la cheminée, une fois par an minimum).

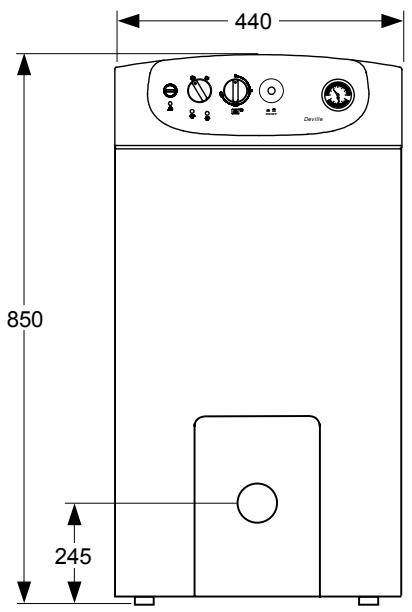

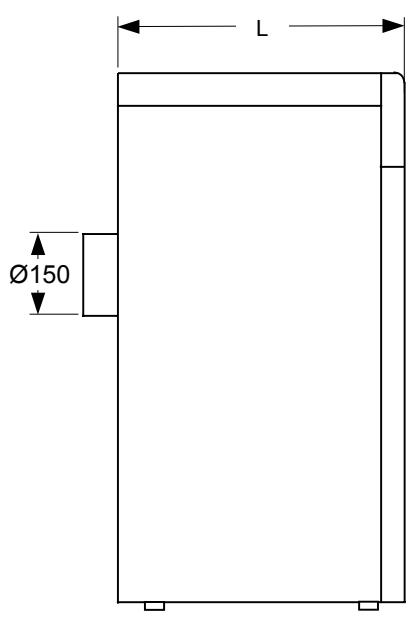

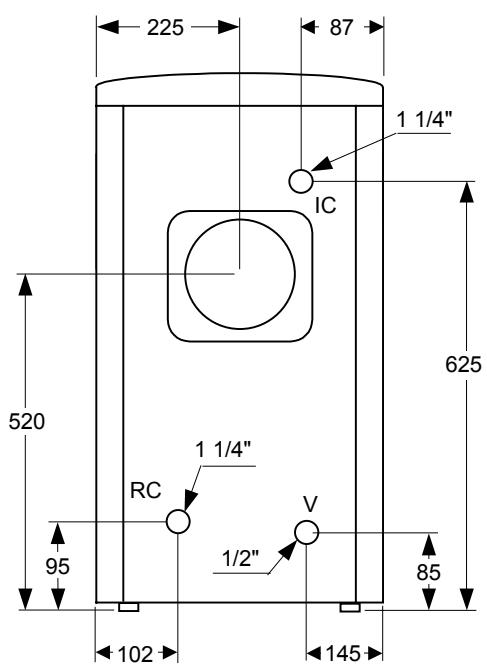

12.- DIMENSIONS

MODELE		CAROLA 30	CAROLA 40	CAROLA 50
COTE L	mm	390	490	590

13.- CHARACTERISTIQUES TECHNIQUES

CAROLA		30	40	50
Nombre d'éléments fonte	-	3	4	5
Type de chaudière	-	Standard (chauffage seul)
Consommation calorifique nominale	kW	29,3	40,5	52
Puisance utile nominale	kW	26,7	37,7	49,4
Régulation de la température chauffage	°C	0-85
Température maxi de sécurité	°C	110
Pression maxi de fonctionnement	bar	3
Contenance en eau	Lts	16,2	20,2	24,2
Perte de charge de l'eau (Δt = 20 °C)	mce	0,15	0,19	0,24
Température de fumées	°C	213	213	208
Volume fumées	Lts	11,4	17,5	23,5
Débit fumées maxi	Kg/s	0,0132	0,0186	0,0245
Perte de charge de fumées	mmce	1,7	1,8	2,0
Profondeur foyer	mm	300	400	500
Type foyer de combustion	-	Humide, trois parcourt de fumées
Modèle brûleur Domestic	-	D-4	D-4	D-4
Type régulation Brûleur	-	Tout / Rien
Alimentation électrique	-	~220-230 V - 50 Hz - 200 W
Poids emballée	Kg	110	135	160
N° certification CE	-	RC 99BM87
Nombre d'étoile selon directive 92/42/CEE	-	★★	★★	★★★

CE: Circulateur eté.

O/I: Interrupteur général Marche - Arrêt.

E/H: Sélecteur Été-Hiver.

TA: Thermostat d'ambiance.

TC: Thermostat contrôle chauffage.

TS: Thermostat de sécurité.

TF3: Thermostat 93^ (en chaudière).

VT: Voyant lumineux sécurité température.

15.- ANOMALIES

Nous essayons de donner un indice de pannes les plus courantes, de la chaudière comme du brûleur.

15.1.- Anomalies du brûleur

PANNES	CAUSE	REPARATION
NE S'ALLUME PAS	- Vanne de combustible fermée - Le courant électrique n'arrive pas à la chaudière - Gicleur défectueux ou sale - Electrodes mal régliées - Programmateur hora en position automatique - Thermostat d'ambiance et de chaudière mal régliées	Ouvrir la vanne Vérifier Changer ou le nettoyer Les régler Mettre en manuel Régler convenablement
MISE EN SECURITE FREQUENTE	- Gicleur défectueux - Cellule photo-électrique sale - Circuit de fumées obstruée - Filtre fioul de l'ssultation ou de la pompe du brûleur sales	Le changer La nettoyer Le nettoyer Les nettoyer

15.2.- Anomalies de la chaudière

PANNES	CAUSE	REPARATION
RADIATEURS	- La pompe en tourne pas	Débloquer la pompe
NE CHAUFFE	- Air dans le circuit	Purger l'installation et la chaudière (Le bouchon du purgeur automatique ne doit pas être totalement fermer
PAS
BRUIT	- Brûleur mal réglé	Régler convenablement
EXCESSIF	- La cheminée n'est pas étanche	Eliminer les infiltrations
	- Flamme instable	Examiner le brûleur
	- Cheminée non isolée	L'isoler convenablement

16.- GARANTIE

La garantie est donnée pour un usage normal des appareils et dans la mesure ou les instructions de la notice d'emploi sont respectées.

Nous ne saurions trop vous conseiller de dire attentivement cette notice ainsi que les conditions de garantie ci-dessous.

Nos apparèils doivent être installés par un professionnel qualifié suivant les règles de l'art, normes et réglementations en vigueur.

Nos apparèils sont garantis à dater du jour de la facture dans les conditions ci-après:

• Corps de chauffe et ballon sanitaire: 3 ans
• Accessoires électriques: 1 an

Pour bénéficier de la garantie, seule la presentation de la facture fait foi.

Pendant la période de garantie, DEVILLE garantit tout défaut de matière ou de fabrication et n'est tenu qu'au remplacement gratuite des pieces reconnues défectueuses après contrôle par ses services.

D'une manière non limitative, la garantie ne couvre pas les effets dus à l'usure normale, ainsi que les déteriorations résultat d'une mauvaise utilisation de l'appareil, d'un défaut d'installation ou d'une insuffisance d'entretien.

Ces dispositions ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults ou vices cachés, qui s'applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.

En cas de litige, les Tribunaux de CHARLEVILLE-MEZIERES, sont seuls compétents.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

***
