Intitulé	Détails
Type de produit	Projecteur portable SAGEM PPX 1430
Technologie d'affichage	DLP (Digital Light Processing)
Résolution native	854 x 480 pixels (WVGA)
Luminosité	300 lumens
Contraste	1000:1
Alimentation électrique	Adaptateur secteur 100-240V AC
Dimensions approximatives	150 x 100 x 30 mm
Poids	500 g
Compatibilités	HDMI, USB, VGA
Type de batterie	Batterie lithium-ion rechargeable
Tension	5V
Puissance	50W
Fonctions principales	Projection de vidéos, images, et présentation de documents
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un service agréé pour réparations
Informations générales	Idéal pour les présentations en déplacement, compatible avec divers appareils

FOIRE AUX QUESTIONS - PPX 1430 SAGEM

Comment allumer le SAGEM PPX 1430 ?

Pour allumer le SAGEM PPX 1430, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Attendez quelques secondes jusqu'à ce que le témoin lumineux s'allume.

Comment connecter le projecteur à un ordinateur ?

Utilisez un câble HDMI pour connecter le projecteur à votre ordinateur. Branchez une extrémité du câble dans le port HDMI de votre ordinateur et l'autre dans le port HDMI du SAGEM PPX 1430.

Que faire si l'image projetée est floue ?

Si l'image est floue, essayez d'ajuster la mise au point en tournant la molette de mise au point située sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment ajuster le volume du SAGEM PPX 1430 ?

Pour ajuster le volume, utilisez les boutons de volume situés sur le panneau de commande du projecteur ou la télécommande. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Le projecteur ne s'allume pas, que faire ?

Vérifiez si le projecteur est bien branché à une source d'alimentation et si la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment changer la lampe du SAGEM PPX 1430 ?

Pour changer la lampe, éteignez le projecteur et débranchez-le. Retirez le couvercle de la lampe, dévissez l'ancienne lampe et remplacez-la par une nouvelle. Replacez le couvercle et rebranchez le projecteur.

Comment régler les paramètres d'image ?

Accédez au menu des paramètres en utilisant la télécommande ou les boutons du panneau de commande. Naviguez jusqu'à l'option 'Image' et ajustez la luminosité, le contraste et la saturation selon vos préférences.

Puis-je utiliser le SAGEM PPX 1430 avec un smartphone ?

Oui, vous pouvez connecter votre smartphone au SAGEM PPX 1430 à l'aide d'un adaptateur HDMI compatible ou via une connexion sans fil si votre smartphone prend en charge cette fonctionnalité.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif du projecteur. Évitez d'utiliser des produits chimiques qui pourraient endommager la lentille.

Comment réinitialiser le SAGEM PPX 1430 aux paramètres d'usine ?

Pour réinitialiser le projecteur, accédez au menu des paramètres, sélectionnez l'option 'Réinitialiser' et confirmez votre choix. Notez que cela effacera tous vos réglages personnalisés.

MODE D'EMPLOI PPX 1430 SAGEM

FR Guide d'utilisation

Aperçu

Très cher client

Nous nous remercions d'avoir besoin notre Projecteur de poche.

Nous vous souhaitons bien du plaisir avec votre apparéil et ses multiples fonctions!

Contenu de l'emballage

Projecteur de poche

Cable d'adaptateur USB pour la connexion d'un support de mémoire USB

Câble audio / video

Trépied

Sac

Introduction sommaire

Carte de garantie

Remarque

Contenu de l'emballage incomplet

S'il manquait un des composants ou si vous constatiez des dommages, adressez-vous à votre revendeur ou à notre service après-venture.

A propos du guide d'utilisation

L'aide à l'installation des pages suivantes vous permet demettre en service votre apparueil rapidement et facilement. Yous trouvrez des descriptions détaillées dansles chapitres suivants de ce guide d'utilisation.

Lisez attentivement leprésent guide d'utilisation. Veillez sur tout aux consignes de sécurité pour assurer un parfait fonctionnement de votre apparéil. Le fabricant n'endosse aucune responsabilité si vous ne respectez pas ces consignes.

Symboles utilisés

Remarque

Trucs et astuces

Ce symbole désigne les astuces qui vous aient à utiliser votre apparéil de manière plus efficace et plus simple.

ATTENTION!

Dommages de l'appareil et perte de données!

Ce symbole met en garde contre des dommages sur l'appareil ainsi que des pertes de données possibles. Les dommages corporels ou matériels ne peuvent provenir que d'une manipulation non conforme.

DANGER!

Danger pour les personnes!

Ce symbole met en garde contre le danger aux personnes. Une application inéquate peut entrainer des blessures corporelles ou des dommages.

Table des matières

Aperçu 2
Tréscher client 2
Contenu de l'emballage 2
A propos du guide d'utilisation 2

1 Informations generales sur la sécurité 4

Installation de l'appareil 4
Réparations 4
Alimentation electrique 4

2 Apercu 5

Télécommande 5
Partie supérieure de I'appareil 6
Partie inférieure de I'appareil 6
Aperçu des fonctions du menu 7

3 Première mise en service 8

Connector le cable d'alimentation /
Charger l'accumulateur 8
Premiere installation 8
Introduire les batteries de la télécommande
ou les changer. 8
Utiliser la télécommande 9

4 Connecter à l'appareil de lecture .... 10

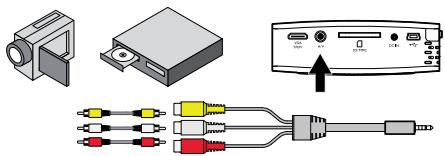

Connector avec cable video (CVBS) 10

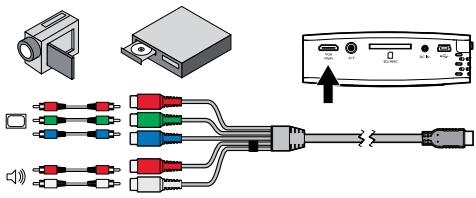

Brancher avec un cable pour
composant video (YPbPr/YUV) 10

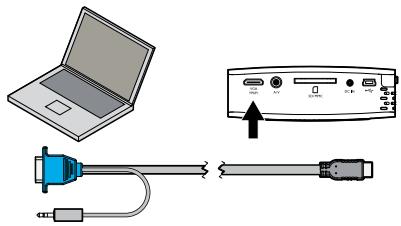

Brancher à l'ordinateur (VGA) 11

5 Carte mémoire /

support de mémoire USB 12

Mise en place d'une carte mémoire 12

Brancher le support de mémoire USB 12

6 Lecture Photo 13

7 Lecture video 14

Lecture video (USB/carte SD/mémoire interne) .... 14

Formats de fichier 14

Lecture video (prise A/V ouYPbPr) 15

8 Lecture musique 16

9 Gérer les fichiers 17

Copier des fichiers 17

Supprimer des fichiers 17

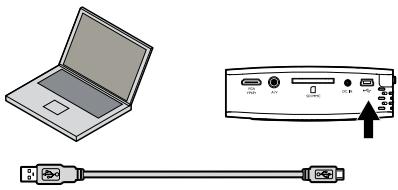

Brancher à l'ordinateur (USB) 18

10 Paramètres 19

11 Service 20

Indications d'entretien pour l'accumulateur 20

Nettoyage 20

Problèmes/solutions 21

12 Annexes 22

Ca chaacteristiques techniques 22

Accessoires 22

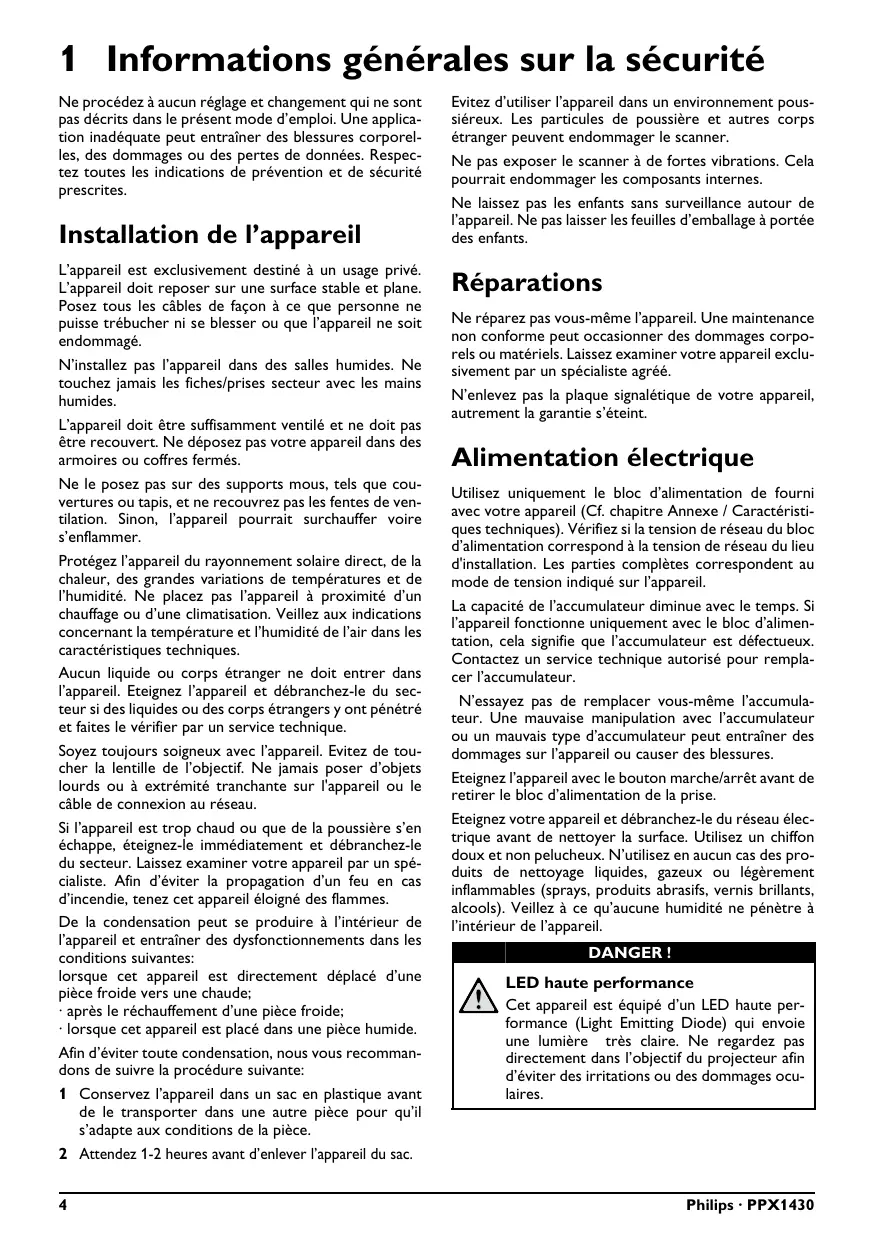

1 Informations généales sur la sécurité

Ne procédez àaucun réglage et changement qui ne sont pas décrites dans le présent mode d'emploi. Une application inadéquate peut entrainer des blessures corporelles,des dommages ou des pertes de données.Respectez toutes les indications de prévention et de sécurité prescrites.

Installation de l'appareil

L'appareil est exclusivement destiné à un usage privé. L'appareil doit reposer sur une surface stable et plane. Posez tous les câbles de façon à ce que personne ne puisse trèbucher ni se blesser ou que l'appareil ne soit endommagé.

N'installez pas l'appareil dans des salles humides. Ne touche jamais les fiches/prises secteur avec les mains humides.

L'appareil doit être suffisamment ventilé et ne doit pas être recouvert. Ne déposez pas votre apparéil dans des armoires ou coffres fermés.

Ne le posez pas sur des supports mous, tels que couvertures ou tapis, et ne recouvre pas les fentes de ventilation. Sinon, l'appareil pourrait surchauffer voire s'enflammer.

Protégez l'appareil du rayonnement solaire direct, de la chaleur, des grandes variations de températures et de l'humidité. Ne place pas l'appareil à proximé d'un chauffage ou d'une climatisation. Veillez aux indications concernant la temperature et l'humidité de l'air dans les caractéristiques techniques.

Aucun liquide ou corps étranger ne doit entre dans l'appareil. Eteignez l'appareil et débranchez-le du secur si des liquides ou des corps étrangers y ont pénétré et faites le vérifier par un service technique.

Soyez toujours soigneux avec l'appareil. Evitez de toucher la lentille de l'objet. Ne jamais poser d'objets lourds ou à extrémité tranchante sur l'appareil ou le cable de connexion au réseau.

Si l'appareil est trop chaud ou que de la poussière s'en échappe, éteignez-le immédiatement et débranchez-le du secteur. Laissez examiner votre apparéil par un spécialiste. Afin d'éviter la propagation d'un feu en cas d'incendie, tenez cet apparéil éloigné des flammes.

De la condensation peut se produit à l'intérieur de l'appareil et entrainer des dysfonctionnements dans les conditions suivantes:

lorsque cet appeareil est directement déplaced d'une piece froide vers une chaude;

• après le rechauffement d'une piece froide;
• lorsque cet apparéil est placé dans une pierce humide.

Afin d'éviter toute condensation, nous vous recommendons de suivre la procédure suivante:

1 Conserve l'appareil dans un sac en plastique avant de le transporter dans une autre piece pour qu'il s'adapte aux conditions de la piece.
2 Attendez 1-2 heures avant d'enlever l'appareil du sac.

Evitez d'utiliser l'appareil dans un environnement poussiereux. Les particules de poussiere et autres corps étranger peuvent endommager le scanner.

Ne pas exposer le scanner à de fortes vibrations. Celà pourrait endommager les composants internes.

Ne laissez pas les enfants sans surveillance autour de l'appareil. Ne pas laisser les feuilles d'emballage à portée des enfants.

Réparations

Ne répèraz pas vous-même l'appareil. Une maintenance non conforme peut occasionally des dommages corporels ou matériels. Laissez examinerer votre apparéil exclusivement par un spécialiste/agré.

N'enlevez pas la plaque signalétique de votre apparéil, autrement la garantie s'éteint.

Alimentation électrique

Utilisez uniquement le bloc d'alimentation de fourni avec votre apparéil (Cf. chapitre Annexe / Caracteristiques techniques). Verifiez si la tension de réseau du bloc d'alimentation correspond à la tension de réseau du lieu d'installation. Les parties complètes correspondant au mode de tension indiqué sur l' apparéil.

La capacité de l'accumulateur diminue avec le temps. Si l'appareil fonctionne uniquement avec le bloc d'alimentation, cela signifie que l'accumulateur est defectueux. Contactez un service technique autorisé pour replacer l'accumulateur.

N'essayez pas de remplacer vous-même l'accumulateur. Une mauvaise manipulation avec l'accumulateur ou un mauvais type d'accumulateur peut entraîner des dommages sur l'appareil ou causer des blessures.

Eteignez l'appareil avec le bouton marche/arrêt avant de retirer le bloc d'alimentation de la prise.

Eteignez votre apparéil et débranchez-le du réseau électricque avant de nettoyer la surface. Utilisez un chiffon doux et non pelucheurs. N'utilisez en aucun cas des produits de nettoyage liquides, gazeux ou légèrement inflammables (sprays, produits abrasifs, vernis brillants, alcools). Veillez à ce qu'aucune humidité ne pénétre à l'intérieur de l' apparéil.

DANGER！

Cet apparéil est équipé d'un LED haute performance (Light Emitting Diode) qui envoie une lumière très claire. Ne regardez pas directement dans l'objet du projeteur afin d'éviter des irritations ou des dommages oculaires.

2 Aperçu

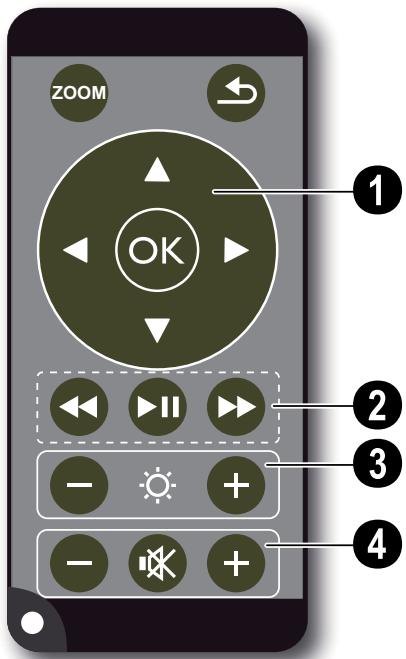

Télécommande

• Agrandir l'image fixe. Ensuite, faire pivoter avec les touches de navigation ( / , / ) dans l'image
• Une étape de menu en arrêté, un niveau répertoire en arrêté/ sélectionner un emplacement de mémoire dans le menu principal, (support USB, carte mémoire, mémoire interne) / interpromme les fonctions

Touches de navigation

• • Valider une option
    / , / - Touches de navigation / naviguer dans le menu / changer les paramétres
    A/ - pendant la lecture de video appeler les parametes / changer les parametes
    / - sélectionner le titre précédent, suivant pendant la lecture de musique/ revenir en arrêté, avancer dans la recherche d'imagespendant la lecture de video

Touches de lecture

• revenir en arrêté dans la recherche d'images pendant la lecture de video
  Lancer / interrompre la lecture
• avancer dans la recherche d'images pendant la lecture de video

3 Touches de luminosité

• Diminuer / augmenter la luminosité

4 Touches volume

• Diminuer le volume
  E - Eteindre la tonalité
  +Augmenter le volume

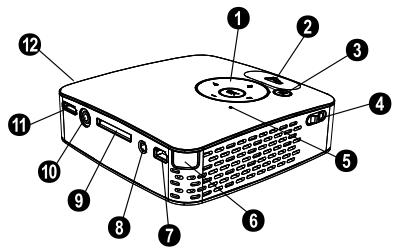

Partie supérieure de l'appareil

1 - Touches de navigation / touche OK
- confirmer les entrées, démarrer, interrompree la lecture de video/musique ou le diaporama.
A/ - régler le volume pendant la lecture de musi-que
/ - selectionner le titre precedent, suivant pendant la lecture de musique/ revenir en arriere, avancer dans la recherche d'imagespendant la lecture de video
- Roue de réglage pour la nettété de l'image. Vérifiez la distance avec la surface de projection. Au moins 0,2m maximum 3m. Si le protecteur de poche est régèle à une distance différente de celles-ci, l'image pourrait ne plus être nette. Ne tournez pas la roue de réglage avec force afin d'éviter un endommagement de l'objet.
3 - Une étape de menu en arrêté, un niveau répertois en arrêté/ sélectionner un emplacement de mémoire dans le menu principal, (support USB, carte mémoire, mémoire interne) / interrompree les fonctions
ON / OFF - Commutateur marche/arrêt
- Contrôle du niveau de batterie : Rouge : Charge- ment de l'accumulateur, Vert : Accumateur charge.
Contrôle de chargement pour un bloc d'alimentation connecté: Rouge: Chargement de l'accumulateur, Vert: Accumulateur charge.
- Récepteur de la commande à distance
- Connexion USB pour un ordinateur (échange de données) ou pour un support de mémoire USB (avec cable d'adaptateur fourni)
DC IN - Connexion bloc d'alimentation
SD//MMC - Fiche carte mémoire (SD/SDHC/MMC)
10 A/V- Prise d'entrée audio/video Audio/Video (Composite / CVBS) - Connexion d'un apparéil de lecture avec sortie video/audio
VGA / YPbPr - Entrée de composants (YUV/YPbPr) / entrée VGA - connexion d'un appeareil de lecture avec sortie de composants (YUV/YPbPr) ou un ordinateur (VGA-Audio) pour la lecture d'images
12 - Sortie audio - Connexion à un casque ou connexion pour haut-parleur externe

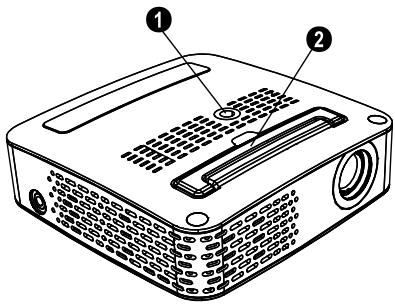

Partie inférieure de l'appareil

1 Filetagedtrpied
Pied pliant

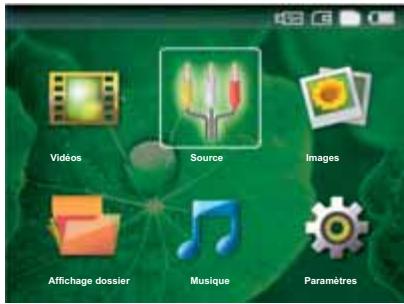

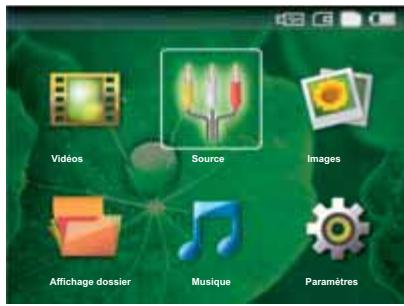

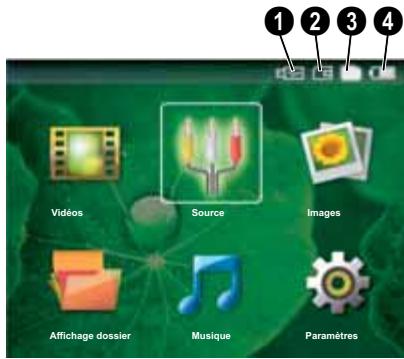

Aperçu des fonctions du menu

1Après l'allumage l'appareil,le menu principal apparait.
2 Sélectionnez avec les touches de navigation / , / le menu souhaïte.
3 Confirmez par OK.
4 Appuyer plusieurs fois sur la touche pour returner au menu principal.

Védo - Sélectionner les fichiers pour la lecture video

Source - Sur l'entrée video externe VGA / YPbPr ou A/V changer

Images - Fichiers pour sélectionner le diaporama

Affichage dossier - Sélectionner les fichiers pour la lecture Copier les fichiers ou supprimer. (Marquer les fichiers avec et confirmer avec ).

Musique - Sélectionner les fichiers pour la lecture de musique

Paramètres - Effectuer les réglages pour la lecture et pour l'appareil

Symboles dans le menu principal

La touche vous permet de passer d'un emplacement de mémoire à un autre. L'emplacement de mémoire sélectionné apparait en blanc.

Support de mémoire USB
2 - Carte mémoire
3 - Mémoire interne (seLECTIONnée en blanc)
4 - Etat de charge de I'accumulateur integre. Ce symbole clignote en rouge si I'accumulateur doit etre charge. Si le bloc d'alimentation est connecte, aucun symbole n'est affiche.

3 Première mise en service

Connector le cable d'alimentation / Charger l'accumulateur

ATTENTION!

Tension réseau sur le lieu d'installation!

Vérifiez si la tension de réseau du bloc d'alimentation correspond à la tension de réseau du lieu d'installation.

1 Insérez la petite prise de l'alimentation électrique dans le connecteur sur la partie arrêtée de l'appareil.
2 Introduire le bloc d'alimentation dans la prise de courant.
3 Pendant le processus de charge, la lampe de contrôle clignote en rouge sur la partie supérieure de l'appareil. Si l'accumulateur est entierement chargé, il clignote en vert.
4 Charger l'accumulateur intégré au moins pendant 3 heures lors de la première utilisation. Cela permet de prolonger la durée de vie de l'accumulateur.

Première installation

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Orientez l'appareil sur une surface de projection correspondante ou sur un mur avec une distance minimale de 0,2m maximum 3m . Veillez à ce que le projecteur soit positionné en toute sécurité.
3 A l'aide de la roue de réglage sur la partie supérieure, réglez la netteté de l'image.
4 Sélectionnez avec () / () la langue souhaitation pour le menu.
5 Confirmez par OK.

Remarque

Le menu principal apparait à la place de la selection de langue.

L'appareil est déjà installé. Pour changer la langue du menu, procédez comme suit:

1 Sélectionnez avec les touches de navigation Paramètres.
2 Confirmez par OK.
3 Sélectionnez avec () / () Langue.
4 Confirmez par OK.
5 Sélectionnez avec / la langue sou-haitée.
6 Confirmez par OK.
7 Terminate avec (念)

Introduire les batteries de la télécommande ou les changer.

DANGER!

Il y a un risque d'explosion si un type de batterie non approprié est utilisé

Utilisez uniquement le type de batterie CR 2025.

AVERTISSEMENT! L'UTILISATION D'UN MAUVAIS TYPE DE BATTERIE ENTRAINE UN RISQUE D'EXPLOSION.

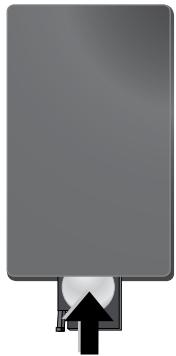

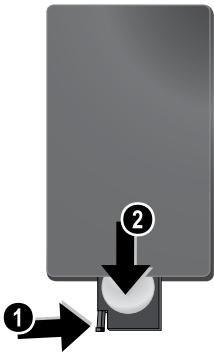

1 Retirez le boitier à piles de la télécommande pour déverrouiller (1) puis remetre le boitier à piles (2).

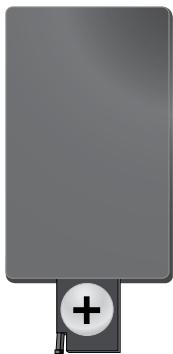

2 Introduisez la nouvelle batterie avec les pôles positif et négatif placés dans le boitant à piles comme décrit sur le dessin à l'arrière de la télécommande. Faîtes bien attention à la polarité !

3 Introduisez le boitier à piles dans la télécommande jusqu'à ce que le verrouillage s'enclenche.

Remarque

En général, les batteries ont une durée de vie d'environ un an. Si la télécommande ne fonctionne pas, remplacez les batteries. Si vous n'utilise pas l'appareil sur une longue période, retirez la batterie. Ainsi, vous ne l'épuise pas et vous ne pouvez causeur aucun dommage à la télécommande.

Les batteries utilisées doivent être éliminées conformément aux dispositions y afferentes en vigueur dans notre pays.

Utiliser la télécommande

Orientez la télécommande sur le capteur situé à l'arrière de l'appareil. La télécommande fonctionne uniquement si l'angle est inférieur à 30 degrès et si la distance est supérieure à 3 mètres. Lorsque vous utilisez la télécommande, chaque object ne doit se trouver entre vous et le capteur.

4 Connecter à l'appareil de lecture

Pour connecter le projecteur, utilisez uniquement le cable de connexion fourni ou tout cable de connexion qui vous a eté fourni comme accessoire.

Câble de connexion fourni

Câble video (CVBS)

Cable d'adaptateur USB pour supports de mémoire

Câble de connexion disponible comme accessoire

Cable video composant YUV /YPbPr (PPA 1110/253372492)

Cable audio VGA (PPA 1150 / 253372489)

Cable de connexion iPod / iPhone (PPA 1160 / 253372471)

Connector avec cable video (CVBS)

Utilisez le cable audio/vidéo (cable AV) du projecteur pour connecter uneamera, un lecteur DVD ou un apparéil photo numérique. Les prises de cet apparéil sont jaune (vidéo), rouge (audio droit) et blanc (audio gauche).

1 Branchez le cable AV fourni à la prise A/N du projeteur.
2 Reliez les prises audio/vidéo de l'appareil video avec un cable cinch traditionnel au cable AV du projecteur

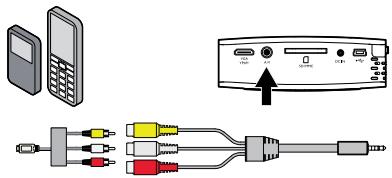

Branchez à l'appareil multimédia mobile

Certsains appeareils video (par ex.: Lecteur multimédia de poche, ...) nécessit un cable spécial pour la connexion. Il sont soit livrés avec l'appareil ou peuvent être obtenus auprès du fabricant de l'appareil multimédia. Notez qu'il est possible que seuls les cables d'origine provenant du fabricant de l'appareil fonctionnent.

Remarque

Changer la sortie de signal de l'appareil multimédia

Vou pouvez dire dans le manuel d'utilisation de l'appareil multimédia comment changer la sortie de signal sur ces prises.

Brancher avec un cable pour composant video (YPbPr/YUV)

Utilisez ce type de connexion pour obtenir la qualité d'image la plus haute possible. Ce cable est fourni comme accessoire. Les prises de cet apparéil sont de couleur verte (Y), bleue (U/Pb), rouge (V/Pr) et pour le signal audio les couleurs rouge (audio droit) et blanc (audio gauche).

1 Branchez le cable de composant video (accessaire) à la prise VGA / YPbPr du projecteur.
2 Reliez les prises de couleurs correspondantes de l'appareil video avec un cable cinch composant traditionnel au cable video composant du projecteur.

Remarque

Deux fiches Cinch rouges

Lors du branchement, veillez à ce que deux fiches rouges se trouvent bien sur le cable. Une fiche pour le signal audio droit et une fiche pour le signal video composant V/Pr. Si ces deux fiches sont branchées aux mauvaises prises, l'image projetée apparait en vert et le signal audio du haut-parleur droit est perturbé.

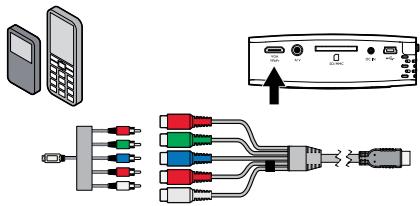

Branchez à l'appareil multimédia mobile

Certains appeareils video (par ex.: Lecteur multimédia de poche, ...) nécessités un cable spécial pour la connexion. Ils sont soit livrés avec l'appareil ou peuvent être obtenus auprès du fabricant de l'appareil multimédia. Notez qu'il est possible que seuls les cables d'origine provenant du fabricant de l'appareil fonctionnent.

Remarque

Changer la sortie de signal de l'appareil multimédia

Vou puevez dire dans le manuel d'utilisation de l'appareil multimédia comment changer la sortie de signal sur ces prises.

Brancher à l'ordinateur (VGA)

Utilisez le cable audio VGA (accessoire) pour connecter le projecteur à un ordinateur, ordinateur portable ou autres PDA. Le projecteur est compatible avec les définitions suivantes : VGA/SVGA/XGA . Pour deGXrleurs résultats,reglez la definition de l'ordinateur sur SVGA800x600).

1 Branchez le cable audio VGA à la prise VGA / YPbPr du projecteur.
2 Branchez la fiche VGA à la prise VGA de l'ordinateur et la fiche jack à la prise de sortie audio de l'ordinateur.
3 Reglez la définition de l'ordinateur de manière adequate et allumez le signal VGA comme pour un écran externe.
4 Les définitions suivantes sont compatibles :

	Définition	Fréquence de répétition de l'image
VGA	640 x 480	60 Hz
SVGA	800 x 600	60 Hz
XGA	1024 x 768	60 Hz

5 Carte mémoire / support de mémoire USB

Mise en place d'une carte mémoire

1 Insérez une carte mémoire avec les contacts dorés vers le haut dans la fiche SD/MMC sur la partie arrière de l'appareil. Vous apparemil soutre les cartes mémoires suivantes : SD/SDHC/MMC.
2 Appuyez sur la carte mémoire jusqu'à l'encliquetage.

DANGER!

Installer la carte mémoire!

Ne retirer eneldom cas la carte memoire installee pendant que l'appareil y accede. Ceci pourrait endommager ou effacer des données.

Pour s'assurer qu'aucun accès à la carte mémoire ne soit possible, appuyez sur la touche, du menu principal jusqu'à ce que le symbole de la mémoire interne soit selectionné.

3 Pour prisoner la carte mémoire, appuyez sur la partie arrrière de la carte.
4 La carte mémoire est éjectée.

Brancher le support demémoire USB

1 Branchez le cable d'adaptateur USB fourni à la mini prise USB située sur la partie arrête.
2 Branchez tout d'abord le support de mémoire USB sur le cable d'adaptateur.

Remarque

Support de mémoire USB avec connexion mini USB

Veillez à ce que le cable d'adaptateur soit toujours branché au projecteur et non au support de mémoire USB. Le signal est correctement changé entre le branchement de l'ordinateur et du support de mémoire USB uniquement avec le cable d'adaptateur.

6 Lecture Photo

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec la touche la mémoire interne, le support de mémoire USB ou la carte mémoire. L'emplacement de mémoire sélectionné apparait en blanc.
4 Sélectionnéz avec les touches de navigation Images.
5 Confirmez par OK.
6 Des photos miniatures sont affichées sur l'écran comme aperçu.

Remarque

Affichage miniature ou liste

Dans les paramètres, vous pouvez séLECTIONner si l'aperçu doit être représenté par un affichage miniature ou une liste.

Remarque

Beaucoup de photos sur la carte mémoire ou dans le support de mémoire utilisé

Si beaucoup de photos sont enregistrées sur la carte mémoire ou sur le support de mémoire USB, l'aperçu peut mettre du temps à apparaitre.

7 Sélectionnez avec () / () ou () / () l'image par laquelle vous souhaitez démarrer le diaporama.
8 Appuyez sur OK pour démarrer le diaporama.

9 Appuyez sur OK pour interrompre le diaporama.

Remarque

Si le diaporama est interrompu, vous pouvez agrandir ou diminuer l'image affichée avec les touches / .

10 Appuyez sur pour terminer le diaporama et revenir à l'aperçu.
11 Appuyez une nouvelle fois sur la touche pour returner au menu principal.

7 Lecture video

Lecture video (USB/carté SD/mémoire interne)

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec la touche la mémoire interne, le support de mémoire USB ou la carte mémoire. L'emplacement de mémoire sélectionné apparait en blanc.
4 Sélectionnez avec les touches de navigation Vidéos.
5 Confirmez par
6 Sélectionnez avec () / () le fjichier video que vous souhaitez jouer.
7 Appuyez sur OK pour démarrer la lecture.

Remarque

Affichage de fichiers video

Seuls les fichiers video susceptibles d'être joués sur le projecteur de poche sont affichés.

Remarque

Navigation pendant la lecture

Titre precedent / suivant : Appuyez sur la télécommande ©/©.

Reculer/ avancer dans la recherche d'images: Appuyez sur la commande à distance / ou sur l'appareil / .

Appuyez sur pour interrometer ou reprendre la lecture.

Pendant la lecture, vous pouvez regler le volume avec la toucher I de la télécommande. Appuyez sur ou a plusieurs reprises sur pour eteindre complètement le volume.

Formats de fichier

Il y a différents formats de fischiers comme .mov, .avi, *.m4v, ... Beaucoup de ces formats fonctionnent comme Container qui contient différents fischiers audio et video. Comme examples de fischiers audio/video codés on peut citer MPEG-4, H.264, MP3, AAC,... Pour pouvoir jouer ces fischiers, ils doivent êtrelusde l'appareil et les signaux audio/video doivent être écodés.

Veuillez noter que du fait des différents encodeurs video et audio, certains fichiers ne pourront pas etre joues.

Formats de fichier compatibles

Container	Format décembre
*.avi	MJPEG, MPEG-4, H.264
*.mov	MJPEG, MPEG-4, H.264
*.mp4	MJPEG, MPEG-4, H.264
*.mkv	MPEG-4, H.264
*.flv	H.263, H.264
*.ts	H.264
*.m2ts	H.264
*.swf	SWF

Lecture video (prise A/V ouYPbPr)

1 Connectez la sortie video/ audio de l'appareil externe à la prise A/V ou VGA / YPbPr du projeteur de poche. Pour ce faire, utilisez le cable et l'adaptateur de cable correspondants.

Remarque

Les deux prises recouvertes

Si les deux prises du projecteurs de poche sont utilisées, seul le signal sur la prise A/V sera transmis. Pour transmettre le signal sur la prise VGA / YPbPr vous nevez introduire le cable dans la prise A/V.

2 Dans le manuel d'utilisation, vous pourrez en savoir plus sur la manière d'activer cettegowine Dans la plupart des menus correspondants, elle est également designee sous « TV out » ou «sortie TV »
3 Lancez la lecture sur l'appareil externe.
4 Modifiez le volume avec / .

Changer les paramètres pendant la lecture

1 Appuyez sur la touche ou .
2 Choisissez les touches avec () / () à partir des paramétres suivants:

Luminosite: Regler la luminosite

Contraste: Regler le contraste

Saturation couleurs : Régler la couleur

Smart Settings : Appeler les paramètres prédéfinis pour la luminosité / le contraste / la couleur

Volume. Regler le volume

3 Changez le parametre avec () / () .

Le paramètre changé est automatiquement enregistré.

Changer d'autres paramètres

1 Appuyez sur la touche OK.
2 Choisissez les touches avec () / () à partir des paramétres suivants:

Réglages image : Changer la luminosité, le contraste, la couleur

Réglages son: Régler les aiguus, la basse et le volume

Mode economie d'energie: Une fois cette fonction activée, la performance de lumière est diminuée pour augmenter la durée de fonctionnement avec l'accumulateur intégré.

3 Confirmez par
4 Changer le paramètre avec 4 /ou avec OK et A/
5 Confirmez par OK.

8 Lecture musique

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec la touche 念 la mémoire interne, le support de mémoire USB ou la carte mémoire. L'emplacement de mémoire sélectionné apparait en blanc.
4 Sélectionnez avec les touches de navigation Musique.
5 Confirmez par OK.
6 Sélectionnez avec () / () le fichier que vous souhai-tez lire.
7 Appuyez sur OK pour demarrer la lecture.
8 Appuyez sur pour interrompre ou reprendre la lecture.

Remarque

La lecture d'image est désactivée

Pendant la lecture de musique, la lecture d'image et le ventilateur sont désactivés pour économiqueur du courant. Dés que vous appuyez sur la touche , l'imagé est à nouveau visible et le ventilateur fonctionne.

Pendant la lecture, vous pouvez régler le volume avec la toucher / I + de la télécommande. Appuyez sur ou à plusieurs reprises sur pour éteindre complètement le volume.

9 Gérer les fichiers

Copier des fichiers

Vous pouvez copier des fichiers entre la mémoire interne, le support de mémoire USB ou la carte mémoire.

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec la touche la mémoire interne, le support de mémoire USB ou la carte mémoire. L'emplacement de mémoire sélectionné apparait en blanc.
4 Sélectionnez avec les touches de navigation Affichage dossier.
5 Confirmez par OK.
6 Sélectionnez avec () / () le fichier que vous souhai- tez copier.

Remarque

Il n'y a aucuns fichiers (0 fichiers)

Seuls les fichiers qui peuvent etre lus par le projecteur sont affichés.

7 Marquez le fichier avec 電 . Si vous appuyez a nouveau sur la touche, le marquage est a nouveau levé.

Remarque

Marquer la totalité d'un dossier

Vou puevez également marquer la totalité d'un dossier pour copier tous les fichiers du dossier. Pour les fichiers lourds, veuillez noter que le processus de copie peut durer un certain temps.

8 Sélectionnéz avec / les fichiers suivants.
9 Appuyez sur
10 Sélectionnéz avec () / () Copier.
11 Confirmez par OK.

12 Sélectionnez avec () / () dans qu'elle mémoire ils doivent être copies : Carte SD, Mémoire interne ou Enregistreur USB.
13 Confirmez par OK.

Remarque

Les fichiers sont déjà existants

Si les fichiers sont déjà existants, vous pouvez decide avec / et OK s'ils doivent être écrases ou non. Si les fichiers ne doivent pas être écrases, un numéro est joint au nom du fichier.

14 Les fichiers sont copies.

Remarque

Attendez jusqu'à ce que la copie soit terminée avant de retarder le support de mémoire.

Supprimer des fichiers

Vous pouze supprimer des fichiers de la mémoire interne, du support de mémoire USB ou de la carte mémoire.

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec la touche 念 la mémoire interne, le support de mémoire USB ou la carte mémoire. L'emplacement de mémoire sélectionné apparaît en blanc.
4 Sélectionnez avec les touches de navigation Affichage dossier.
5 Confirmez par (克)

6 Sélectionnez avec () / () le fichier que vous souhaitez supprimer.

Remarque

Il n'y a aucuns fichiers (0 fichiers)

Seuls les fichiers qui peuvent etre lus par le projecteur sont affichés.

7 Marquez le fichier avec Si vous appuyez à nouveau sur la touche, le marquage est à nouveau levé.
8 Sélectionnéz avec / les fichiers suivants.
9 Appuyez sur OK.
10 Sélectionnez avec () / () Supprimer.
11 Confirmez par OK.
12 Sélectionnez avec () / () si vous souhaitez supprimer des fichiers ou interrompre le processus.
13 Confirmez par OK.

Remarque

Suppression de photos sur la carte mémoire

Lors de la suppression de photos sur l'ordinaireur,veuillez noter qu'il est possible qu'au moment de la reinsertion de la carte memoire dans l'appareil photo numerique, les photos ne s'affichent pas correctement. Les appeareils photo numeriques peuvent fournir des informations additionnelles comme les precautions a prendre,des informations sur I'organisation dans certains dossiers.

Supprimer ensuite les photos dans l'appareil photo numérique uniquement.

Brancher à l'ordinateur (USB)

Avec le cable USB, vous pouvez relier le projecteur de poche à un ordinateur pour transmettre des fidiers entre la mémoire interne, une carte mémoire insérée et l'ordinateur ou les supprimer de l'appareil.

1 Eteignez l'appareil avec le bouton marche/arrêt sur le côte.
2 Reliez l'extrémité mince du cable USB au projecteur de poche étèint et l'extrémité large à l'ordinateur.
3 Allumez l'appareil avec le bouton marche/arrêt sur le côte. Attendez un moment, jusqu'à ce que l'ordinaireur detecte le nouveau matériel. Le projecteur de poche est affché en tant que le lecteur.
4 Si une carte mémoire est insérée, celle-ci sera affichaee comme un autre lecteur.
5 Vous pouvez désormais échanger, copier ou supprimer des données entre l'ordinateur, la carte mémoire (le cas échéant), et la mémoire interne.

Remarque

Suppression de photos sur la carte mémoire

Lors de la suppression de photos sur l'ordinateur, veuillez notes qu'il est possible qu'au moment de la reinsertion de la carte mémoire dans l'appareil photo numérique, les photos ne s'affichent pas correctement. Les apparêils photo numériques peuvent fournir des informations additionnelles comme les précautions à prendre, des informations sur l'organisation dans certains dossiers.

Supprimer ensuite les photos dans l'appareil photo numérique uniquement.

10 Paramètres

1 Allumez l'appareil avec le bouton marche/arrêt sur le côté.
2 Le menu principal apparait après l'écran de démarriage.

3 Sélectionnez avec les touches de navigation Paramètres.
4 Confirmez par OK.
5 Sélectionnez avec / à partir des paramètres suivants.
6 Confirmez par OK.
7 Changer les paramètres avec OK, A/√,
8 Confirmez par OK.

La touche yous permet de revenir en arriere dans le menu..

Réglages image

Smart Settings - Appeler les paramétres prédéfinis pour la luminosité / le contraste / la couleur Si ces paramétres sont modifiés, Réglage image manuel sera commuté dans le paramètre.

Luminosite - Regler la luminosite

Contraste - Régler le contrast

Saturation couleurs - Régler la couleur

Réglages son

Volume - Regler le volume

Basse - Regler la lecture des fréquences profondes

Aigus - Regler la lecture des fréquences hautees

Réglages video

Répéter - Régler les types de répétition des fichiers video: Répétition désactivée (Sans), Toutes les videos du repertoire sont répetées (Répéertoire), seule la video en cours sera répétede (Film)

Reprise la piste - Si cette fonction est activée, la lecture reprend à la position où vous l'aviez interrompue. Si cette fonction est désactivée, la lecture commence toujours au début du film.

Réglages musique

Répéter - Régler les types de répétition pour les fichiers musique : Répétition désactivée (Sans), Tous les morceaux du repertoire seront répétés (Répertoire), seul le morceau de musique en cours est répété (Chanson)

Aléatoire - Si cette fonction est activée, la lecture se fait de manière aléatoire. Sinon la lecture se fait dans à la suite.

Paramètres photo

Vue - Représentation des images par la sélection dans le menu principal sous Affichage miniature ou sous Liste.

Durée par image - Temps de passage de l'image lors du diaporama

Répéter - Régler le type de répétition des photos pour le diaporama : Répétition désactiveré (Sans), toutes les photos du réseau sont répétées (Répétoire), toutes les photos enregistrées sont répétées (Tous)

Mode économique d'energie

Une fois cette fonction activée, la performance de lumière est diminuée pour augmenter la durée de fonctionnement avec l'accumulateur intégré. Lors d'un fonctionnement réseau Mode économique d'énergie est toujours étant pour garantir la meilleure lecture d'image possible.

Langue

Selectionner la langue selectionnée pour le menu

Maintenance

Réinitialiser les réglages - Remettre les paramètres aux paramètres usine.

Mise à jour du Firmware - Actualiser le Firmware

Information - Afficher l'espace mémoire disponible de la mémoire interne et les informations relatives à l'appareil (Capacité : / Espace libre: / Version Firmware / Nom de l'appareil: / Modèle )

11 Service

Indications d'entretien pour l'accumulateur

La capacité de l'accumulateur diminue avec le temps.
Vous pouvè prolonger la durée de vie de l'accumulateur si vous faites attention aux points suivants :

Utilisez l'appareil au moins une fois par semaine

Chargez l'accumulateur régulierement. Ne rangez pas l'appareil avec un accumulateur entierement charge.

Si l'appareil n'est pas utilisé pendant plusieurs semaines, charger l'accumulateur partiellement de sorte que vous puissiez utiliser l'appareil, avant de le conserver.

Si l'appareil fonctionne uniquement sur connexion USB ou avec un cable d'alimentation, l'accumulateur est defectueux.

Eloignez l'appareil et l'accumulateur des sources de chaleur.

DANGER!

Ne pas remplacer vous-même l'accumulateur

N'essayez pas de replacer vous-même l'accumulateur. Une mauvaise manipulation avec l'accumulateur ou un mauvais type d'accumulateur peut entraîner des dommages sur l'appareil ou causer des blessures.

Nettoyage

DANGER!

Eteindre l'appareil !

Eteignez l'appareil avec le bouton marche/ arrêt avant de retarder le bloc d'alimentation de la prise.

DANGER!

Informations pour le nettoyage!

Utilisez un chiffon doux et non pelucheux. N'utilisez en aucun cas des produits de nettoyage liquides ou légèrement inflammables (sprays, produits abrasifs, vernis brillants, alcohol, etc.). Veillez à ce qu'aucune humidité ne pénétre à l'intérieur de l'appareil. Ne vape-)risez pas l'appareil avec des nettoyants liquide.

Nettoyez doucement les surfaces décrites.
Veillez à ne PAS rayer leur surface.

Nettoyage de l'objet

Utilisez un pinceau ou des lingettes nettoyantes pour lentilles pour le nettoyage de la lentille du projecteur.

DANGER！

Ne pas utiliser de nettoyants liquides

N'utilise pas de nettoyant liquide pour nettoyer la lentille afin d'éviter des dommages sur la garniture de la surface.

Problèmes/solutions

Aiderapide

Si un problème n'est pas résolu à l'aide des descriptions contenues dans le guide d'utilisation (voir aussi l'aide ci-après), respectez les étapes suivantes.

1 Eteignez l'appareil avec le bouton marche/arrêt sur le côté.
2Attendez au moins 10 secondes.
3 Allumez l'appareil avec le bouton marche/arrêt sur le côte.
4 Si le problème persististe, veuillez contacter notre service technique ou votre revendeur.

Problèmes	Solution.
Le projecteur de poche ne s'allume pas	• Branchez le bloc d'alimentation fourni pour charger l'accumulateur intégré.
Aucun son	• Réglez le volume avec les touches ⊙ / ⊙ de la télé-commande.
Aucune tonalité de l'appareil branché en externe	• Vérifiéz le cable de connexion à l'appareil externe • Réglez le volume sur l'appareil externe • Il est possible que seul le cable d'origine provenant du fabricant de l'appareil externe ne fonctionne
Mauvaise qualité de tonalité lors du branchement à un ordinateur	• Vérifiéz si le cable audio est bien branché à l'ordinaireur, sur la prise de casque ou sur la prise Line-Out. • Le volume sur l'ordinateur ne doit pas être trop élevé.
Seule un écran de veille apparait et non l'image de l'appareil branché en externe	• Vérifiéz si le cable de connexion est branché à la bonne prise. • Assurez-vous que l'appareil branché en externe soit activé • Vérifiéz si la sortie video de l'appareil externe est activée.
Seul un écran de veille apparait et non l'image de l'appareil branché	• Assurez-vous que la sortie VGA soit activée sur l'ordinateur. • Vérifiéz si la définition sur l'ordinateur est réglé à 800x600.

12 Annexes

\section*{Caracteristiques techniques}

Dimensions (L× H× P) 100× 32× 100mm Poids. .0,29kg Température ambiente recommandée ..5-40°C Humidité de l'air relative 20-80% (sans condensation) Formats de fichier. .avi, .mov, .mp4, .mkv, .flv, .ts, .m2ts, .swf Format Photo...JPEG, BMP, PNG, GIF, TIFF Formats musique.. MP3, WAV Video Standard (CVBS). PAL, SECAM, NTSC Video Standard (YPbPr)...480i/p, 576i/p, 720p, 1080i Branchement casque... Prise poignee - stéreo : 3,5mm Sortie Audio .. 2x0,3W

Technologie / Optique

Technologie d'affichage. 0,37" LCoS Source de lumière. RGB LED Definition. 800 x 600 Pixel Résolutions compatibles.. VGA/SVGA/XGA Contraste (mode éclairé).Jusqu'à 30 Lumen Contraste. .400:1 Taille d'image projetée...5,2-81 Pouce Distance de la surface de projection .. 0,2m jusqu'à 3 m Fréquence d'échantillonnage Horizontale....31-69 kHz Fréquence d'échantillonnage Verticale.....56-85 Hz Mémoire interne. .2 GB Cartes mémoire photo compatibles..SD/SDHC/MMC

Bloc d'alimentation

Modèle . MPA-630 Fabricant. Wanlida Group Co., Ltd.

Accumulateur intégré

Type d'accumulateur LiPol
Durée de chargement 3h
Temps de fonctionnement 2h
Durée de fonctionnement (Mode économique d'énergie activé) 2,5

Accessoires

Les accessoires suivants sont disponibles pour l'appareil :
Câble d'adaptateur YUV /YPbPrPPA 1110 / 253372492
Câble audio VGA............ PPA 1150 / 253372489
Câble de connexion iPod / iPhone............ PPA 1160 / 253372471

Toutes les données ne sont que des indications. Sagemcom se reserve le droit d'effectuer des changements sans notification préalable.

Le symbole CE garantie que ce produit ne présente aucun risque pour la sécurité et la santé de son utiliseur et qu'il est conforme à la directive CE 1999/5 relative au interférences electromagnétiques du Parlement

Européen et du Conseil de la radiodiffusion et de la télécommunication.

Yououpouvezconsulterla déclarationdeconformitésur le siteinternetwww.sagem-ca.at/doc.

La protection de l'environnement dans le cadre d'un concept de développement durable est très importante pour Sagemcom. Sagemcom s'efforce d'utiliser des systèmes écologiques. C'est jusqu'à raison Sagemcom a decide d'accorder une grande valeur à la performance écologique à toutes les phases du produit, de la fabrication à la mise en service, et de l'utilisation à l'élimination.

Emballage: Le logo (Point vert) signifie qu'une organisation nationale reconnae paie une cotisation pour améliorer le mode d'emballage et les infrastructures de recyclage. Veuillez respecter les procédures de tri de déchets en vigueur dans votre pays l'élimination de cet emballage.

Batteries: Si vous produit contient des batteries, ces dernières doivent être éliminées au dépôt prévu à cet effet.

Produit : Le symbole poubelle barrée sur le produit signifie que ce produit est un apparéil électricque ou électronique. La législation européen prescrit donc une élimination séparée :

• Sur les lieux de vente, si vous achetez un apparéil similaire.
• Aux dépôts locaux (Déchetterie, service déchets spécifique etc.)

Ainsi, vous pouvez également contributor à la réutilisation et au recyclage deieux appareils électroniques et électriques et avoir un impact sur l'environnement et la santé desgens.

Les emballages utilisés en papier et carton peuvent être dépollués comme du papier usage. Les feuilles en plastique et le polystyrene peuvent être recyclées ou déposées en déchets résiduels, selon les specifications de votre pays.

Marques déposées : Les références citées dans le present manuel sont des marques déposées des entreprises respectives. L'absence des symboles (R) et TM ne signifie pas que les termes utilisés sont des marques libres. Les autres noms de produit utilisés dans leprésent document servent uniquement à des fins de désignation et peuvent être des marques des propriétaires respectifs. Sagemcom rejette tous droits sur ces marques.

Ni Sagemcom ni les sociétés associées ne sont responsables vis-à-vis de l'acheteur de ce produit ou de tiers en rapport aux demandes de dommages et intérêts, pertes, frais ou dépenses qui incombent à l'acheteur ou à des tiers à la suite d'un accident, d'un usage erroné ou abusif de ce produit ou à des modifications et réparations du produit non autorisées ou au non respect des instructions de service et de maintenance de Sagemcom.

Sagemcom n'endosse aucune responsabilité pour les demandes de dommages et intérêts ou les problèmes à la suite de l'utilisation d'options ou de consommables qui ne sont pas des produits d'origine de Sagemcom / PHILIPS ou de produits agrésés par Sagemcom / PHILIPS.

Sagemcom n'endosse aucune responsabilité pour les demandes de dommages et intérêts à la suite d'interférences electromagnétiques dues à l'emploi de câbles de connexion qui ne sont pas des produits de Sagemcom ou PHILIPS.

Tous droits réservés. Aucune partie de la presente publication n'est autorisée à être reproductive, enregistrée dans un système d'archive ou sousquelque forme que ce soit ou bien transmise par n'impeote quel moyen - électronique, mécanique, par photocopie, enregistrement ou autre - sans l'autorisation écrite préalable de Sagemcom. Les informations contenues dans le present document sont destinées exclusively à l'utilisation du produit décrit. Sagemcom n'endosse aucune responsabilité si ces informations sont appliquées à d'autres appeareils.

Le manuel d'utilisation est un document n'ayant pas un caractère contractuel.

Sous réserve d'erreurs, de fautes d'impression et de modifications.

92500 Rueil-Malmaison Cedex · FRANCE

Tel: [phone] · Fax: [phone]

www.sagemcom.com

Simplified Joint Stock Company · Capital 8.479.978 € · 509 448 841 RCS Nanterre
