Type de produit	Téléphone/Fax avec copieur d'appoint
Marque	SAGEM
Modèle	PHONEFAX 2840
Poids (emballé)	3,7 kg
Poids (déballé)	2,6 kg
Alimentation	195-264 V AC, 47-63 Hz
Consommation veille	< 2 W
Consommation en emission/réception/copie	15 W
Consommation en conversation téléphonique	4 W
Affichage	LCD 1 ligne, 16 caractères
Mémoire flash	Sauvegarde illimitée des entrées et listes de diffusion
Mémoire fax	Jusqu'à 15 pages
Résolution fax	Standard : 3,85 lignes/mm, Fine : 7,7 lignes/mm
Vitesse modem	9600 bps avec repli automatique
Chargeur automatique de documents (ADF)	10 pages
Bac papier	50 pages
Répertoire téléphonique	50 entrées avec 10 numéros abrégés
Mélodies d'appel	10 mélodies
Prise de ligne sans décrocher	Oui
Identification de l'appelant	Oui (selon disponibilité du service)
Copieur	Multicopie jusqu'à 15 pages, zoom 50-150%, 16 niveaux de gris
Type d'impression	Transfert thermique
Ruban encreur	Modèles TTR 200 (140 pages) ou TTR 200 R (420 pages, rechargeable)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de liquides agressifs.
Sécurité	Ne pas exposer à l'humidité ou aux sources de chaleur. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Rubans thermo-transfert Sagem TTR 200 et TTR 200 R disponibles.
Informations générales	Conçu pour réseau PSTN/PABX. Plage de température de fonctionnement : 5°C à 40°C.

FOIRE AUX QUESTIONS - PHONEFAX 2840 SAGEM

Comment installer le PHONEFAX 2840 ?

L'installation se fait via le menu et les pages d'aide 'Easy-install'. Branchez le câble secteur et le câble téléphonique, puis suivez les instructions à l'écran.

Que faire en cas de bourrage papier ?

Ouvrez le capot avant, retirez délicatement le papier coincé. Assurez-vous que le bac papier ne contient pas plus de 50 feuilles et que le papier n'est pas froissé.

Comment remplacer le ruban encreur ?

Utilisez le ruban TTR 200 (140 pages) ou TTR 200 R (420 pages rechargeable). Ouvrez le compartiment, insérez le ruban conformément au guide d'installation.

Le fax n'émet pas ou ne reçoit pas de documents. Que vérifier ?

Vérifiez la connexion téléphonique, que le papier est présent, que le ruban encreur est correctement installé et que la mémoire n'est pas pleine. Redémarrez l'appareil si nécessaire.

Comment utiliser la fonction de multidiffusion ?

Créez des groupes de numéros dans le répertoire, puis sélectionnez 'Multidiffusion' dans le menu fax. Le document sera envoyé à tous les destinataires du groupe.

Comment régler le zoom sur le copieur ?

Placez l'original sur la vitre, appuyez sur 'Copie', puis utilisez les touches de navigation pour régler le zoom de 50% à 150% avant de lancer la copie.

Le message 'Mémoire pleine' s'affiche. Que faire ?

La mémoire peut contenir jusqu'à 15 pages. Imprimez ou supprimez les fax en mémoire via le menu pour libérer de l'espace. Vous pouvez aussi transférer des documents vers un autre fax.

Comment configurer l'identification de l'appelant ?

Ce service dépend de votre opérateur téléphonique. Activez-le dans le menu 'Téléphone' sous 'Identification appelant'. Si non disponible, contactez votre fournisseur.

L'écran LCD n'affiche rien après la mise sous tension. Que faire ?

Vérifiez que l'appareil est branché sur une prise fonctionnelle et que l'interrupteur d'alimentation est sur 'ON'. Si rien ne s'affiche, contactez le service après-vente.

Comment remettre à zéro les paramètres d'usine ?

Accédez au menu 'Paramètres' puis 'Réinitialisation'. Confirmez le choix. Attention, toutes les données personnelles (répertoire, listes) seront effacées.

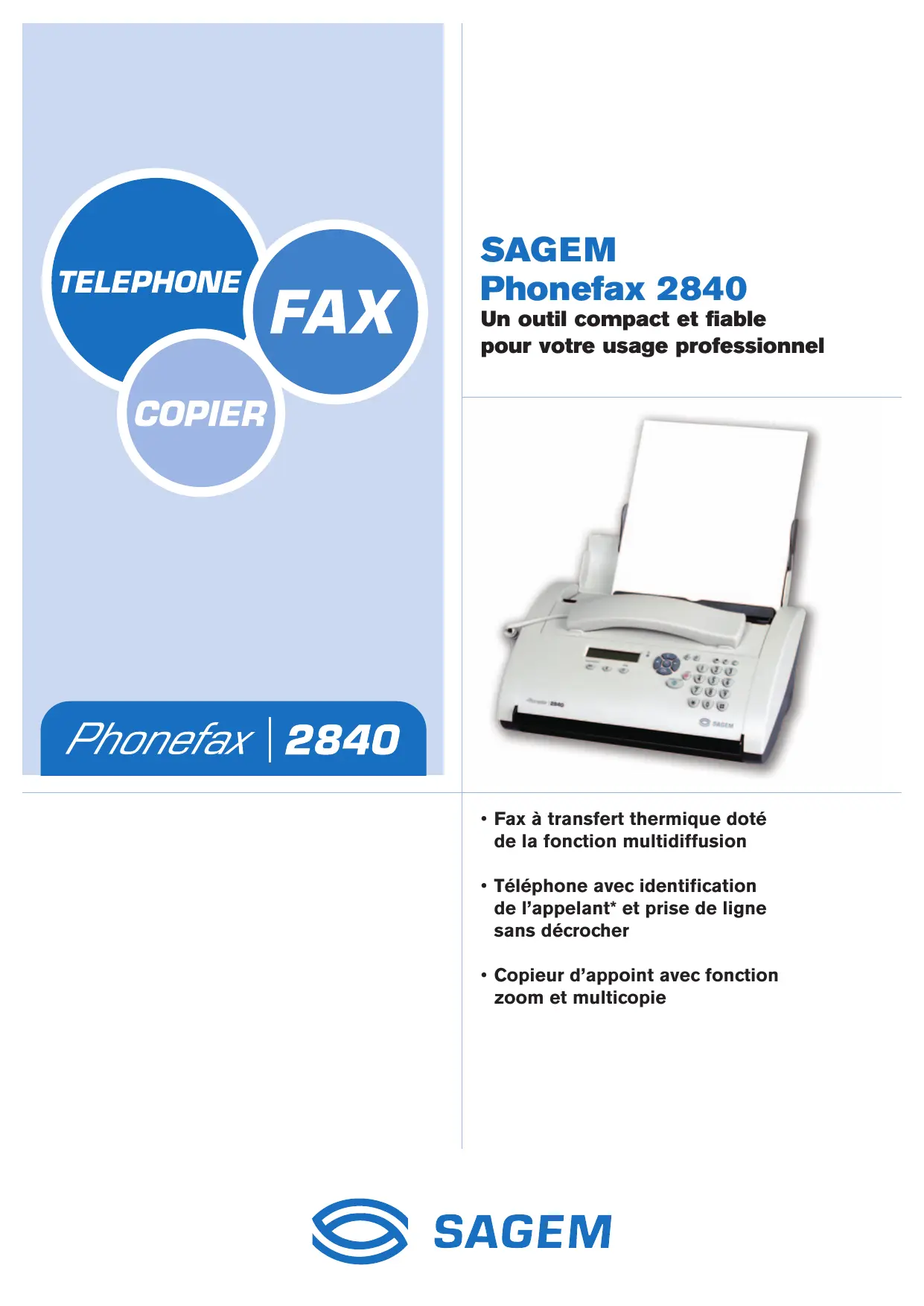

MODE D'EMPLOI PHONEFAX 2840 SAGEM

Un outil compact et fiable

pour votre usage professionnel

• Fax à transfert thermique doté de la fonction multidiffusion
• Téléphone avec identification de l'aggellant* et prise de ligne sans décrocher
• Copieur d'appoint avec fonction zoom et multicopie

SAGEM

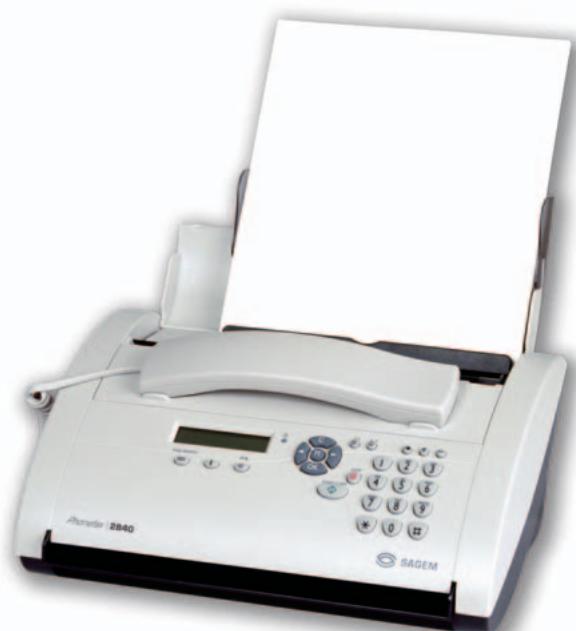

Phonefax 2840

Un outil compact et fiable

pour votre usage professionnel

Accès facile au menu grâce au navigateur

Fax et copieur : deux fonctions principales faciles à utiliser

Télécopieur à transfert thermique

Le phonefax 2840 est équipé d'une mémoire flash qui garantit la sauvegarde illimitée de toutes les entrées de votre réseau téléphonique ainsi que les listes de diffusion en cas de panne de courant ou de déconnexion. Par ailleurs, la mémoire fax peut enregistrer jusqu'à 15 pages.

• Groupe ITU 3 compatible (T.30 standard/T.30 nouveau)
  Vitesse de modem de 9600 bps avec repli automatique
• Résolution horizontal: 8 pixels/mm,
• Résolution verticale standard : 3.85 lignes/mm
• Résolution verticale fine : 7.7 lignes/mm
• En-tête de page et recomposition automatique
• Méthode d'impression : transfert thermique
• Chargeur automatique de documents de 10 pages (ADF)
• Fonction horloge
• Mémoire flash
• Mémoire de 15 pages
• Multi-diffusion par groupes
• Relève et dépôt de fax
  Bac papier de 50 pages

Telephone

• Répertoir de 50 entées
  10melodiesd'appele
  10 touches d'applé de numérios abrégés
• Prise de ligne sans décrocher
• Composition des numérios à la chaine
• Présentation du nombre de l'aggellant*

Copieur d'appoint

• Multicopie jusqu'à 15 pages
• Résolution fine ou photo
• Fonction zoom (agrandissement / réduction) : de 50 à 150 %
  16 nuances de gris

*En fonction de la disponibilité du service sur le réseau d'opérateurs locaux

Informations generales

Conçu pour : PSTN/PABX

Alimentation : 195-264V AC/47-63 Hz

Consommation électrique :

Veille <2W

Emission 15 W

Réception 15 W

Copie 15 W

Conversation téléphonique 4 W

Affichage

Affichage cristaux liquids (LCD)

1 ligne avec 16 caractères

Caracteres europeens

Installation

Par Menu et pages d'aide

"Easy-install"

Emballé : 3.7 kg
Déballé : 2.6 kg

Plage de température

En fonctionnement : 5^ - 40^
Stockage avec emballage: -25° - 50°C
Stockage sans emballage : 0 - 45° C

Humidité relative

En fonctionnement : 15 - 85 %
Stockage avec emballage : 5 - 95 %
Stockage sans emballage : 15 - 85 %

L'emballage standard comprehend

• Télécopieur ainsi que les câbles (secteur et réseau téléphonique)
• Film encreur de démarrage
• Guide d'installation
• Manuel d'utilisation

Accessoires Sagem

TTR 200: Ruban à thermo-transfert avec la carte "PLUG'N'PRINT" / jusqu'à 140 pages en format A4

TTR 200 R: Ruban à thermo-transfert rechargeable (ruban à thermo-transfert + 2 recharges) jusqu'à 420 pages en format A4.

Tous droits réservés. Les informations et specifications mentionnées au présent document sont de nature à être modifiées sans préavis. Sagem SA s'efforce d'assurer que toute information apparaissant ci-dessus est correcte, mais ne pourrait en aucun cas être tenue pour responsable de quelques erreur ou omission.
