MODE D'EMPLOI FAST 800 SAGEM

SAGEM SA suit assidûment toutes les évolution techniques et recherche continuèlement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évolver sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriété respectif :

• SAGEM F@st™ est une marque déposée de SAGEM SA,
• Windows™ et Internet Explorer™ sont des marques déposées de Microsoft Corporation,
• Apple® et Mac®OS sont des marques déposées de Apple Computer Incorporation,

Sommaire

Pages Sommaire 0-1 et 0-2

1. Introduction 1-1
   1.1 Présentation 1-3
   1.2 Pré-requis 1-5
2. Raccordement du SAGEM F@stTM 800 2-1
   2.1 Raccordement du modem 2-2

2.1.1 Raccordement des terminaux analogiques 2-3

1. Installation sous Microsoft Windows® 3-1
   3.1 Installation du SAGEM F@stTM 800 3-2
   3.2 Connexion / Déconnexion à/d' Internet 3-5

3.2.1 Connexion à Internet 3-5

3.2.1.1 En mode RFC 1483 Routé (LLC ou VCMUX) 3-5
3.2.1.2 En mode RFC Ponté (LLC ou VCMUX) 3-8

3.2.2 Deconnexion d'Internet 3-13

3.2.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 3-13
3.2.2.2 En mode RFC Ponté (LLC ou VCMUX) 3-14

3.3 Etat du modem SAGEM F@stTM 800 3-15

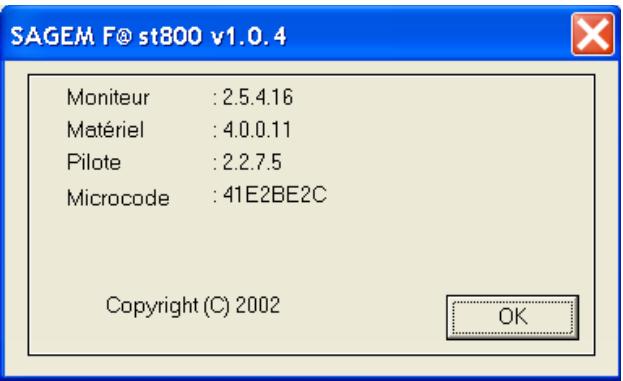

3.3.1 Vérification de l'installation du SAGEM F@stTM 800 3-15

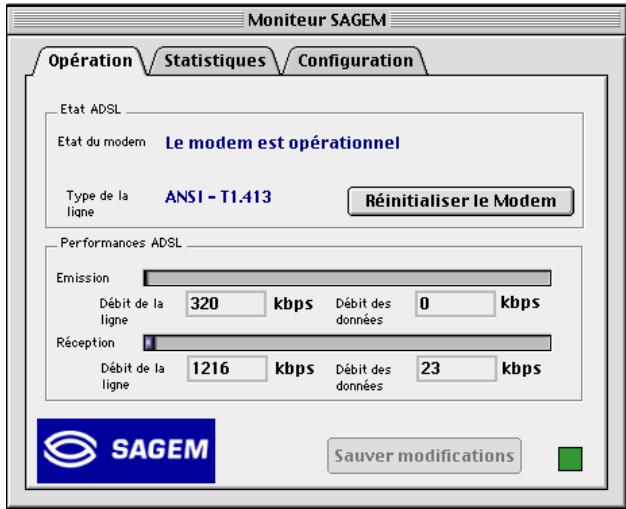

3.3.2 Outils "Diagnostics" 3-16
3.3.3 Icône "Diagnostics" 3-18

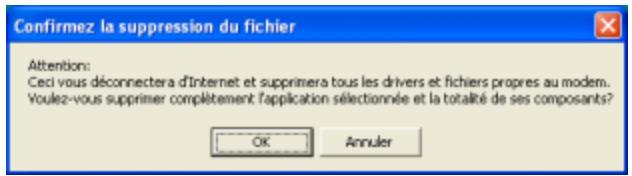

3.4 Désinstallation du SAGEM F@stTM 800 3-19
4. Installation sous Mac OS 8.6 ou Mac OS 9.x 4-1

4.1 Installation du SAGEM F@stTM 800 4-2
4.2 Connexion à Internet 4-4

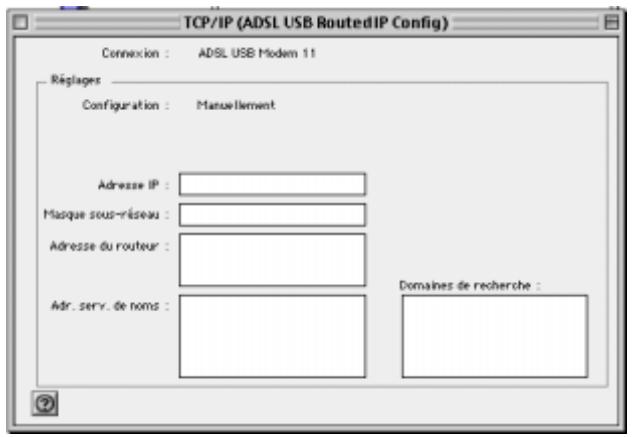

4.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 4-4
4.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 4-5

4.3 Etat du modem SAGEM F@stTM 800 4-6

4.3.1 Vérification de l'installation 4-6

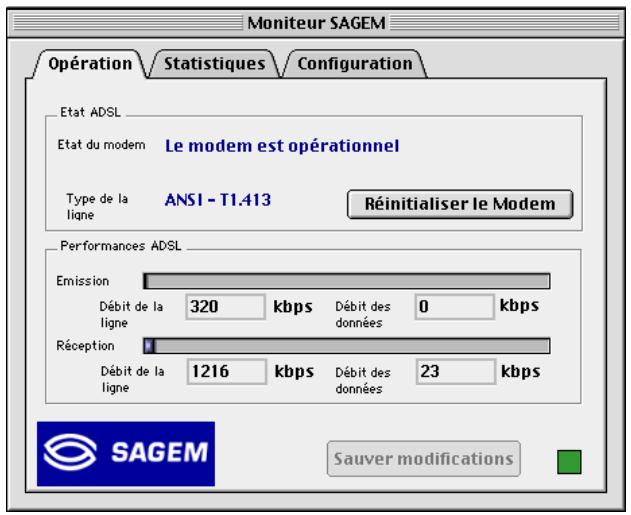

4.3.2 Outils "Diagnostics" 4-7
4.3.2.1Onglet "Opération" 4-8

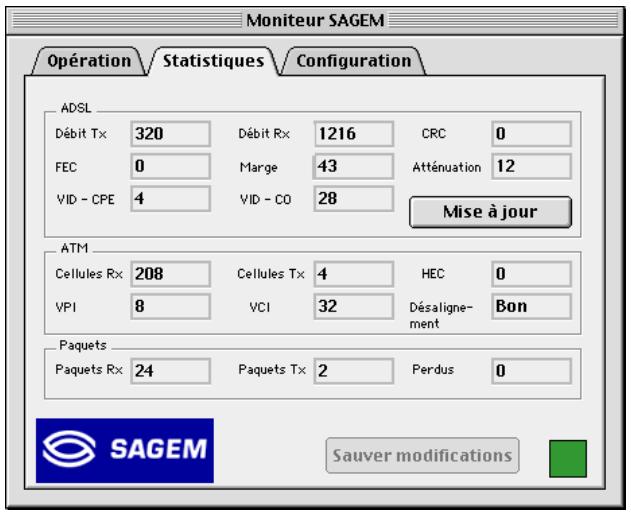

4.3.2.2Onglet"Statistiques" 4-10
4.3.2.3Onglet"Configuration" 4-11
4.3.3 Icône attestant de l'état du modem 4-12

4.4 Désinstallation du SAGEM F@stTM 800 4-13
5. Installation sous Mac OS X 5-1

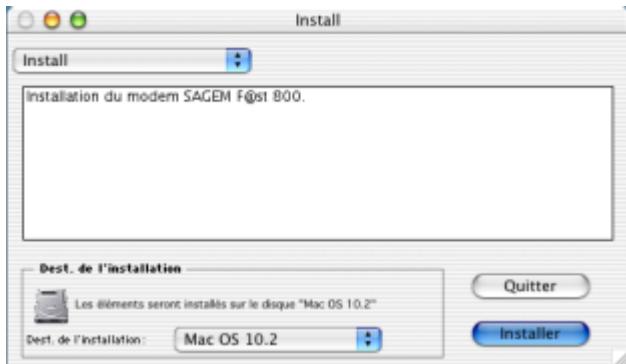

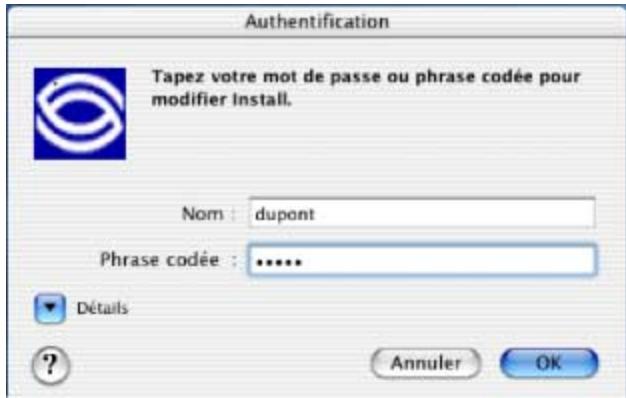

5.1 Installation du SAGEM F@stTM 800 5-2
5.2 Connexion à Internet 5-4

5.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 5-4
5.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 5-5

5.3 Déconnexion d'Internet 5-7

5.3.1 En mode RFC 1483 Routé (LLC ou VCMUX) 5-7
5.3.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 5-8

5.4 Outils "Diagnostics" 5-9
5.5 Désinstallation du SAGEM F@stTM 800 5-10

A. Annexe A - Dépannage du SAGEM F@st™ 800 A-1
A.1 Voyants de face avant du modem A-2

A.1.1 Voyant "ADSL" clignotant A-2
A.1.2 Voyants "ADSL" et "PWR" éteints A-3
A.1.3 Voyants "ADSL" éteint et "PWR" allumé A-3
A.1.4 Voyants "ADSL" allumé en fixe et "PWR" allumé A-3

B. Annexe B - Consignes de sécurité B-1

B.1 Consignes de sécurité B-2
C. Annexe C - Caracteristiques Techniques C-1
C.1 Caracteristiques matérielles C-2
C.2 Caracteristiques logicielles C-4
C.3Compatibilité PC et Mac C-4
D. Annexe D - Glossaire D-1

Pages

1. Introduction

Ce chapitre traite : > de la presentation du modem SAGEM F@st™ 800 § 1.1

du pré-requis informatique § 1.2

Avertissement

Icône d'avertissement, utilisé dans ce guide

Icône d'information, utilisé dans ce guide

Consignes de sécurité

Avant tout raccordement, consultez les consignes de sécurité figurant en annexe A de ce Guide Utilisateur.

1.1 Présentation

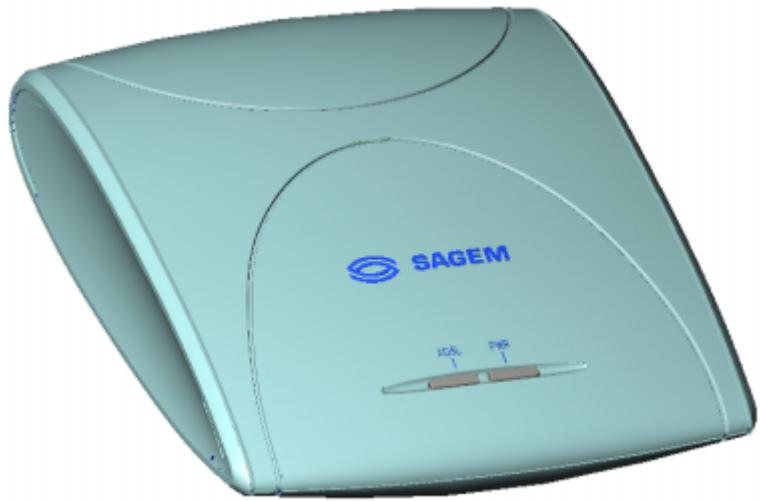

Le SAGEM F@st™ 800 est un modem ADSL qui permet de naviguer avec une grande capacité sur Internet à des débits pouvant atteindre 8 Mbit/s. Il a pour vocation de transmettre des données entre un terminal (PC ou Mac) connecté par une interface USB et un Fournisseur d'Accès au réseau Internet (FAI) via une liaison ADSL.

Le SAGEM F@st™ 800 supporte les encapsulations suivantes :

RFC 1483 ponté en mode VCMUX,
- RFC 1483 ponté en mode LLC,
- RFC 1483 routé en mode VCMUX,
- RFC 1483 routé en mode LLC.

Il presente l'avantage d'être alimenté via l'interface USB et de ce fait n'a besoin ni de bloc adaptateur secteur, ni de cordon secteur.

Le SAGEM F@st™ 800 compte les deux interfaces suivantes :

Interface USB
Interface réseau distant (ADSL)

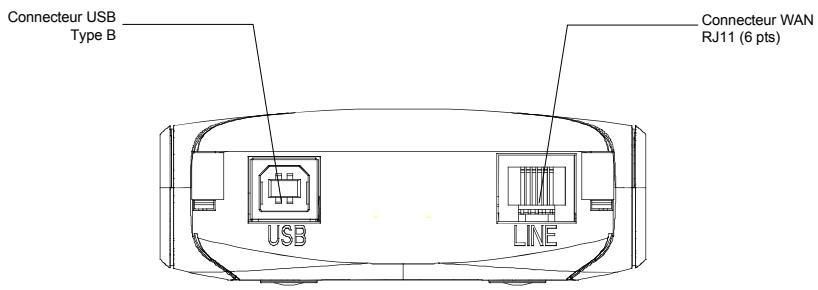

Les accès aux interfaces sont regroupés en face arrêté du boîtier :

Deux voyants repérés de gauche à droite "ADSL" et "PWR" apparaisent sur le capot (voir Annexe A - Dépannage pour l'interprétable des voyageants).

Composition de Le SAGEM F@st™ 800 est fourni dans un emballage dont la la fourniture composition est la suivante

1modemSAGEMF@stTM800
1 cordon de liaison USB Type A / Type B
1 cordon de ligne RJ11/RJ11
1CDROM
2 ou 3 microfiltres (option).

Remarque: Cette liste n'est pas exhaustive, l'emballage peut aussi composer des consignes de sécurité ainsi que d'autres documents.

Le CD ROM comporte :

• les pilotes du modem SAGEM F@st™ 800 pour Windows® et Macintosh,
• le Guide Utilisateur du modem SAGEM F@st™ 800 en fichier au format pdf.
• le logiciel Acrobat® Reader™ permettant la lecture des fichiers au format pdf.

Fourniture Si à sa réception, l'équipement est endommagé ou incomplet, incomplète ou contactez le Fournisseur d'Accès au réseau Internet (FAI) de votre endommagée modem SAGEM F@st™ 800

1.2 Pré-requis

L'utilisation du SAGEM F@st™ 800 nécessite les éléments suivants:

Côté ligne	➢Ligne téléphonique supportant la transmission ADSL.
téléphonique	➢Filtres séparateurs conformes aux standards ADSL (utilisation avec un terminal analogique de type téléphone ou Fax)➢Abonnement à un Fournisseur d'Accès au réseau Internet (pour la connexion à Internet).
Côté ordinateur	La configuration minimale de votre ordinateur est la suivante :
avec port USB	➢Sous Windows XP Pentium II, 400 MHz, RAM : 128 Mo➢Sous Windows 2000 Pentium II, 266 MHz, RAM : 64 Mo➢Sous Windows ME Pentium II, 233 MHz, RAM : 64 Mo➢Sous Windows 98FE Pentium II, 166 MHz, RAM : 32 Mo➢Sous Windows 98SE Pentium II, 166 MHz, RAM : 32 Mo➢Sous MacOS 8.6 - 9.x Power PC G3, 233 MHz, RAM : 64 Mo➢Sous MacOS X Power PC G3, 233 MHz, RAM : 128 Mo
Espace libre de votre ordinateur	30 Mo
Un Navigateur WEB
Fournisseur d'Accès à Internet (FAI)	Pour accéder à Internet, le Fournisseur d'Accès au réseau Internet (FAI) doit vous fournir :➢1 nom Utilisateur (user)➢1 mot de passer (password)

2. Raccordement du SAGEM F@st™ 800

Ce chapitre traite: du raccordement du modem § 2.1

du raccordement des terminaux analogiques § 2.1.1

2.1 Raccordement du modem

Vous ne devez pas raccorderYOUR modem ayer ordinateur par le cordon USB avant d'avoir installed les pilotes se trouvant sur le CD-ROM.

Utilisez uniquement le cordon de ligne "ADSL" fourni avec le SAGEM F@st™ 800 pour la liaison au réseau distant.

Ce cordon de ligne, d'une longueur de 3m , est équipé à ses deux extrémités d'un connecteur de type RJ11.

Le raccordement doit impératifement s'effectuer dans l'ordre suivant :

1 Raccordez une extrémité du cordon de ligne à la ligne ADSL
2 Raccordez l'autre extrémité du cordon de ligne au connecteur correspondant du modem marqué LINE

Dans le cas d'utilisation de splitter d'entrée ou de microfiltres, leur sortie doit également être équipée d'un connecteur RJ11. Dans le cas contraire, contactez votre Opérateur afin d'obtenir un adaptateur ou un cordon spécifique.

3 Raccordez le connecteur d'extrémité plate du cable USB sur un des connecteurs USB type A correspondants de l'ordinateur (ou du HUB le cas échéant) symbolisé comme suit :

4 Vous raccorderez le connecteur d'extrémité carrée du cable USB au modem via le connecteur en face arrêté marqu USB lorsque le logiciel d'installation des pilotes vous le demandera.

2.1.1 Raccordement des terminaux analogiques

L'emploi du SAGEM F@st™ 800 et de terminaux analogiques sur la même ligne téléphonique nécessite l'utilisation de filtres séparateurs.

Il existe deux types de configuration qui utilise des filtres séparateurs de structure différente.

Le plus souvent, c'est votre Opérateur qui vous fourniras les indications permettant de désirer entre les deux options.

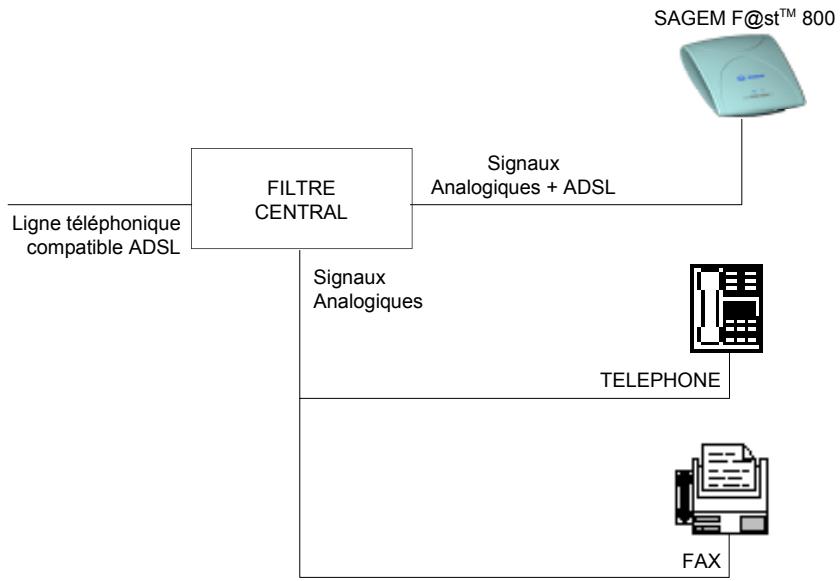

Configuration avec filtre séparateur d'entrée (splitter)

Le nombre maximum de terminaux analogiques pouvant etre raccordés vous sera indiqué par.
votre Opérateur.

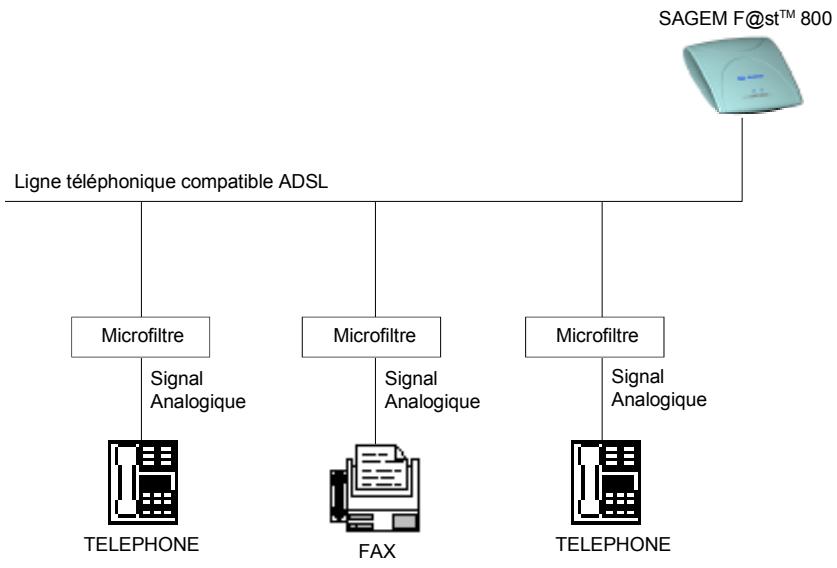

Configuration avec filtres séparateurs répartis (microfiltres)

La configuration avec microfiltres nécessite un microfiltre par terminal analogue.

Le nombre maximum de terminaux analogiques pouvant etre raccordés vous sera indiqué par.
votre Opérateur.

3. Installation sous Microsoft Windows®

Ce chapitre traite :	> de l'installation du SAGEM F@stTM 800	§ 3.1
	> de la Connexion / Déconnexion à/d' Internet	§ 3.2
	> de l'état du modem SAGEM F@stTM 800	§ 3.3
	> de la désinstallation du SAGEM F@stTM 800	§ 3.4

Les procédures d'installation, de vérification de l'installation et de désinstallation décrites ci-après ont été effectuées arbitrairement sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98FE, 98SE, ME et 2000) peut être représentée de légères différences.

3.1 Installation du SAGEM F@st™ 800

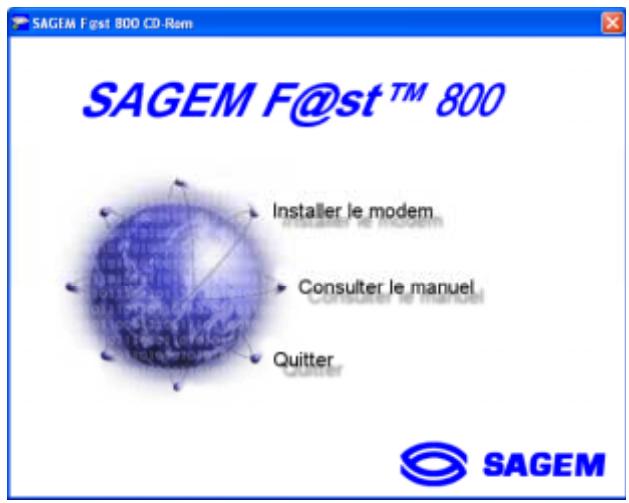

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait. Cliquez sur "Installer le modem".

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir : " :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

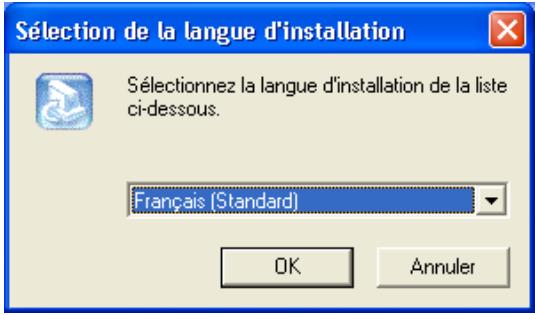

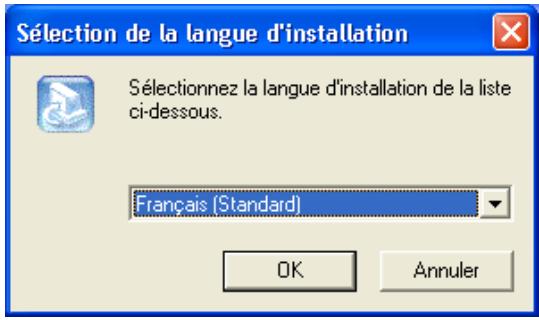

2 L'écran suivant apparait. Sélectionnez dans la liste proposée la langue de votrechoix puis cliquez sur OK

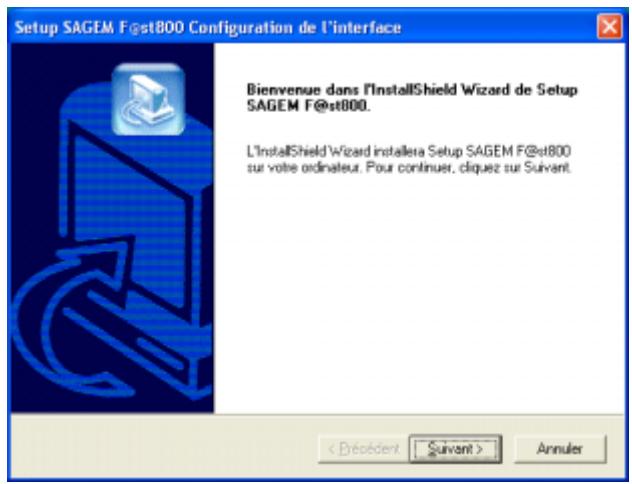

3 L'écran suivant apparait. Cliquez sur Suivant pour poursuivre

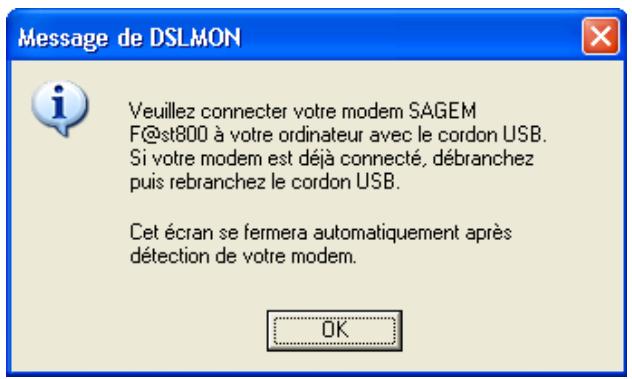

4Après la copie des fichiers sur le disque dur de votre ordinateur, l'écran suivant apparait. Raccordez le cordon USB au modem SAGEM F@stTM 800 via le connecteur en face arrêté marqu USB.

5 Windows® procède alors à l'installation des différents composants logiciels. Veuillez patienter jusqu'à l' apparition d'un message de fin d'installation ou de proposition de Windows® de redémarrer votre ordinateur.

Remarque : ÀpRES le raccordement du modem, sous Windows® 98 FE ou SE, le système d'exploitation peut réclamer le CD-ROM d'installation de Windows®. Dans ce cas, insérez ce CD-ROM afin de poursuivre l'installation.

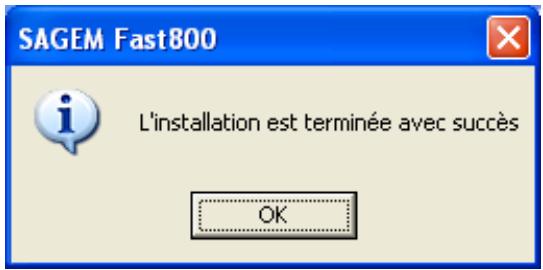

6 Lorsque l'installation est terminée, l'écran suivant apparait; cliquez sur OK

Remarque : Suivant la configuration du PC et du système d'exploitation instalé, Windows® peut également vous inviter à redémarrer votre ordinateur. Ce redémarrage est alors nécessaire au bon fonctionnement de votre modem.

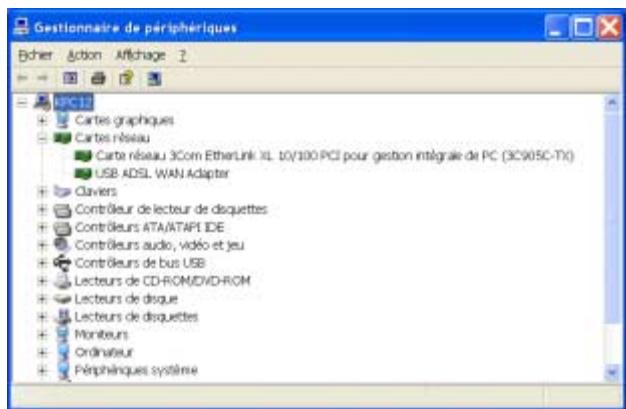

7 Vous pouvez maintainant vérifier l'installation de votre modem en suivant les instructions au § 3.3.1.

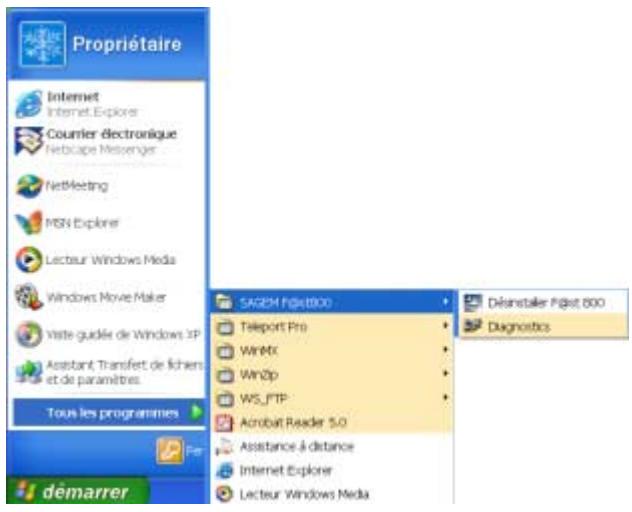

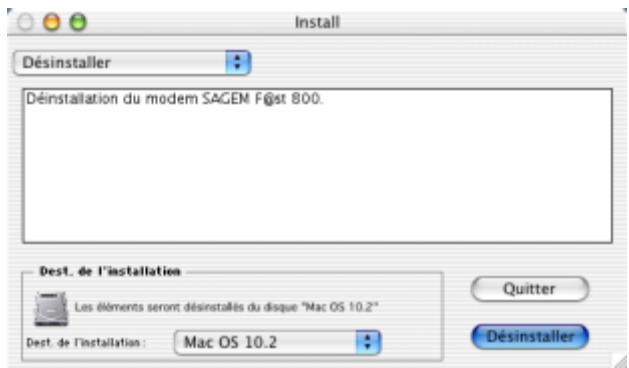

Déinstallation

La procédure de Désinstallation est décrite au 3.4.

3.2 Connexion / Déconnexion à/d' Internet

3.2.1 Connexion à Internet

Pour effectuer cette connexion, il est nécessaire de configurer votre ordinateur.

La procédure de connexion à Internet différent selon le mode de fonctionnement de votre modem (RFC 1483 Routé ou RFC 1483 Ponté). Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).

La configuration de votre ordinateur peut désenter de légères différences suivant le système d'exploitation implanté (Windows® XP, Windows® 2000, Windows® ME, Windows® 98FE ou Windows® 98SE). Ces différences portent essentiellement sur le libellé des menus et des commandes et sur l'aspect des fenêtres

Sous Windows® XP, par exemple, procéder comme suit :

3.2.1.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La procédure décrite ci-après permet de configurer les paramètres IP et DNS et de prendre la connexion à Internet permanente. Cette procédure ne s'effectue qu'une seule fois.

Pour des connexions ultérieures, il vous suffira d'ouvrir votre navigateur et de vous connecter à Internet.

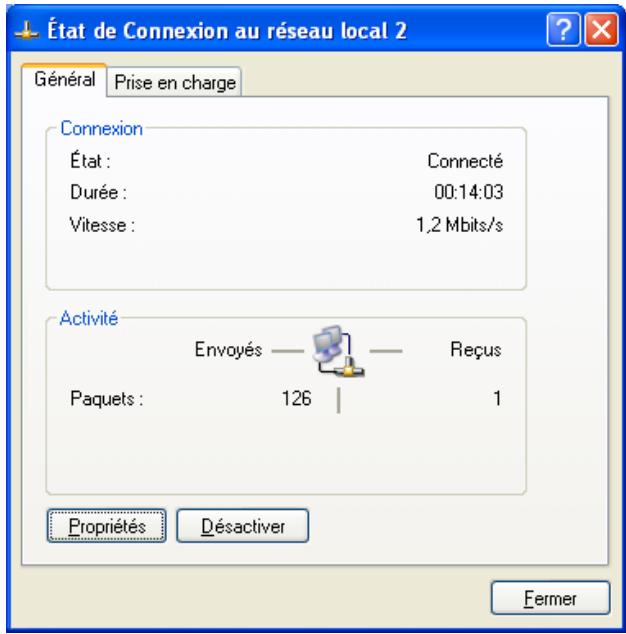

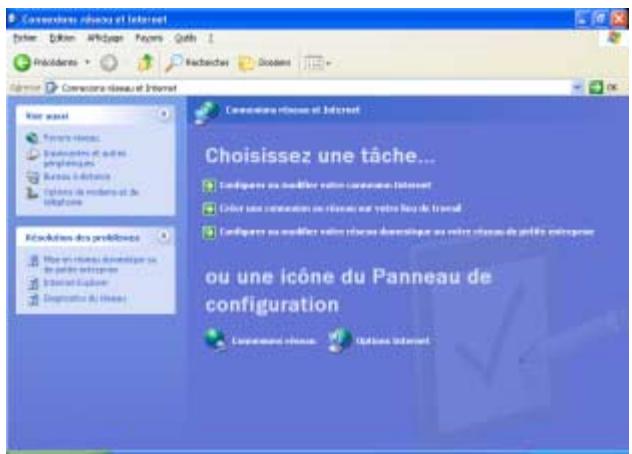

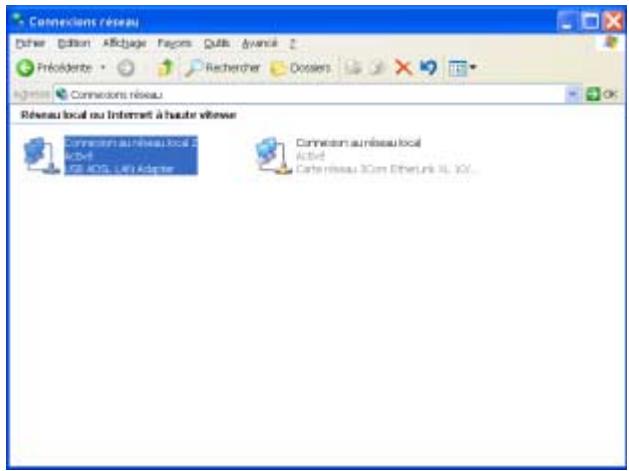

1 Sélectionner dans le menu Demarrer, Panneau de configuration, Connexions reseau et Internet ; l'écran ci-contre apparait. Cliquez sur Connexions reseau.

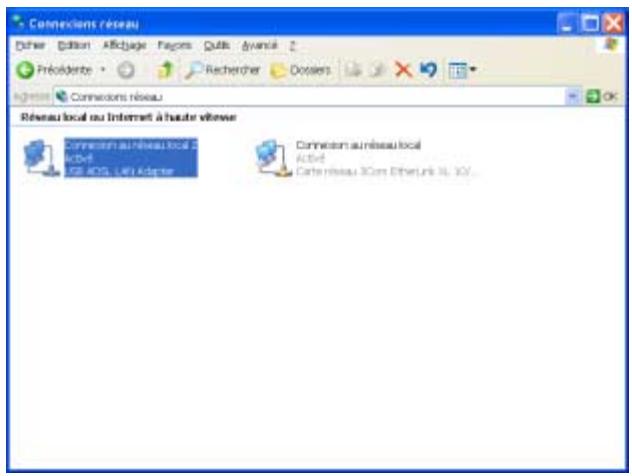

2 L'écran de connexion apparait. Cliquez à l'aide du bouton droit de la souris sur l'icone Connexion au réseau local x (correspondant au périphérique réseau USB ADSL LAN Adapter) et selectionnez Propriétés.

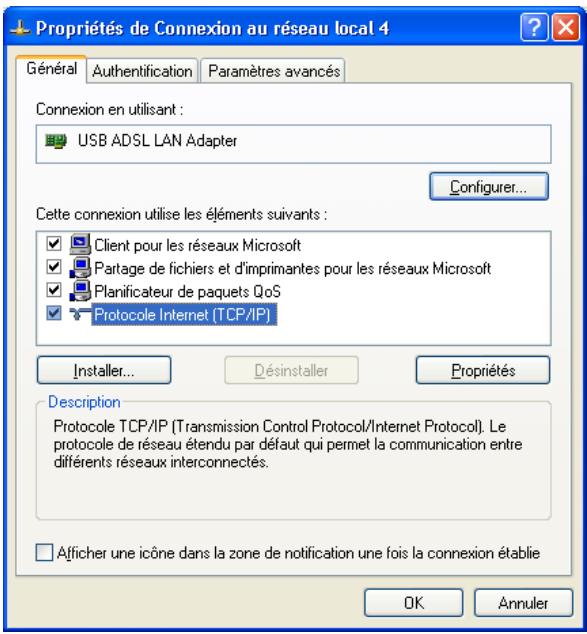

3 L'écran suivant apparait. Sélectionnez Protocole Internet (TCP/IP) puis cliquez Propriétés.

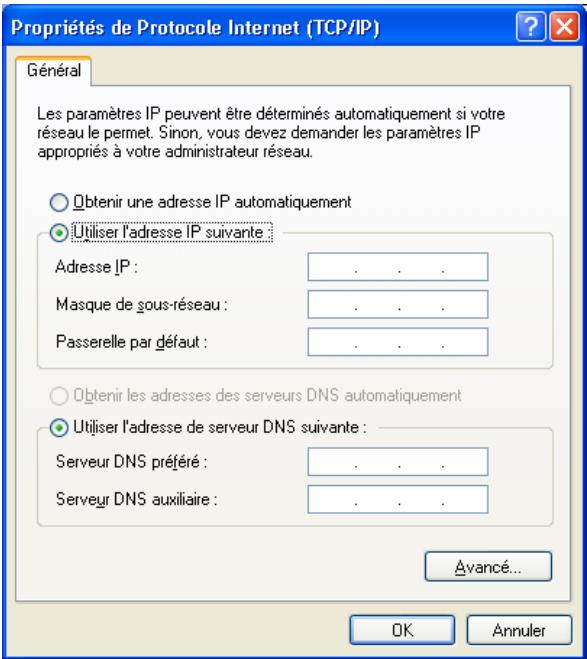

4 L'écran suivant apparait. Sélectionnez la case Utilisez l'adresse IP suivante : Sélectionnez la case Utilisez l'adresse de serveur DNS suivante :

Cette fenêtre permet de configurer les paramètres IP et DNS de votre ordinateur délivrés par toute opérateur ou toute Fournisseur d'Accès au réseau Internet (FAI). Ces paramètres sont les suivants :

Adresse IP de votre ordinateur,
Masque de sous-reseau,
Adresse IP de la passerelle par défaut,

Adresse du serveur DNS préfééré,
Adresse du serveur DNS auxiliaire (facultatif).

5 Une fois ces paramètres saisis. Cliquez sur OK.
Vous pouvez maintainant ouvrir votre navigateur et acceder à Internet.

3.2.1.2 En mode RFC Ponté (LLC ou VCMUX)

Si vous modem fonctionne en mode RFC 1483 ponté (LLC ou VCMUX), vous nevez impérativement utiliser un logiciel de connexion PPPoE (non fourni avec le produit) pour vous connecter à Internet.

Seul Windows® XP est doté d'une pile de communication PPPoE native. Pour les autres versions de Windows®, veillez contacter votre Fournisseur d'Accès à Internet (FAI) ou installer sur votre ordinateur l'une des solutions existantes sur le marché (Internet 300 ou RasPPPoE par exemple).

La couche PPPoE de Windows® XP est utilisé pour la connexion à Internet.

Cette procédure s'effectue en 2 phases :

• Configuration de l'accès à Internet (étapes 1 à 9),
• Connexion proprement dite à Internet (étapes 10 et 12).

1 Sélectionner dans le menu Demarrer, Panneau de configuration, Connexions reseau et Internet; l'écran ci-contre apparait. Cliquez sur Connexions reseau.

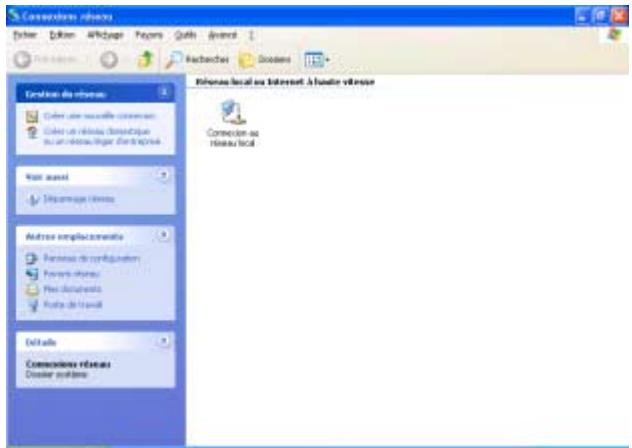

2 L'écran de connexion apparait.

Cliquez sur "Créer une nouvelle connexion" dans la zone "Gestion du réseau",

ou Sélectionner dans la barre des menus Fichier / Nouvelle connexion.

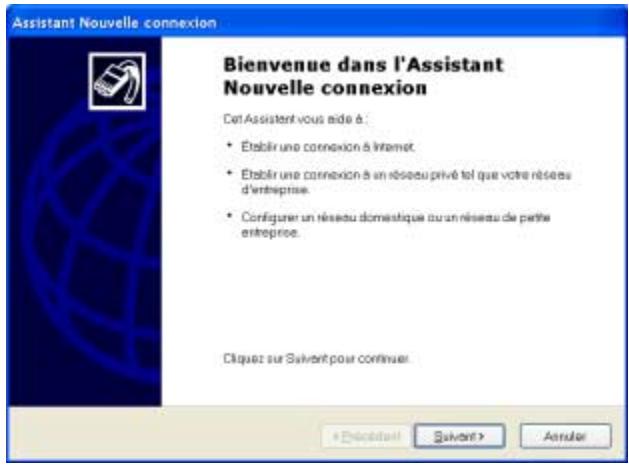

3 L'écran de bienvenue apparait.

Cliquez sur Suivant.

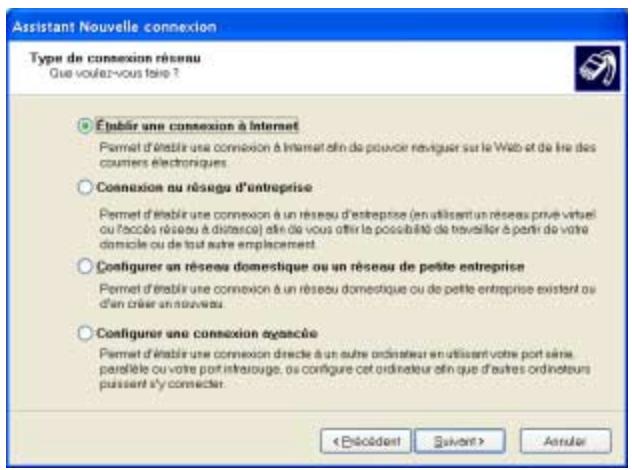

4 L'écran suivant apparait. Sélectionner "Etabir une connexion à Internet".

Puis Cliquez sur Suivant.

5 L'écran suivant apparait. Sélectionner "Configurer ma connexion manuellement".

Puis Cliquez sur Suivant.

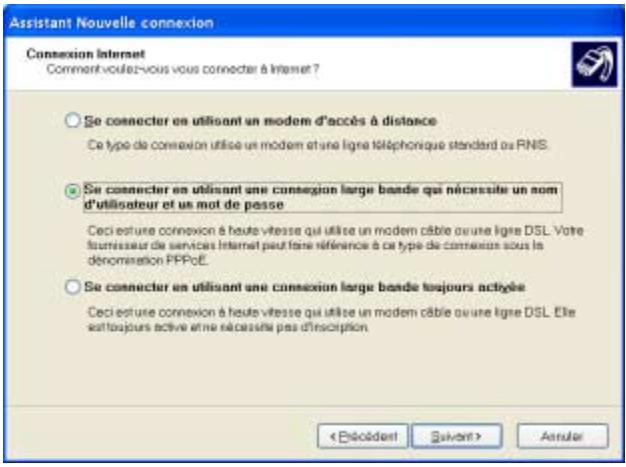

6 L'écran suivant apparait. Sélectionner "Se connecter en utilisant une connexion large bande qui nécessite un nom d'utilisateur et un mot de passer".

Puis Cliquez sur Suivant.

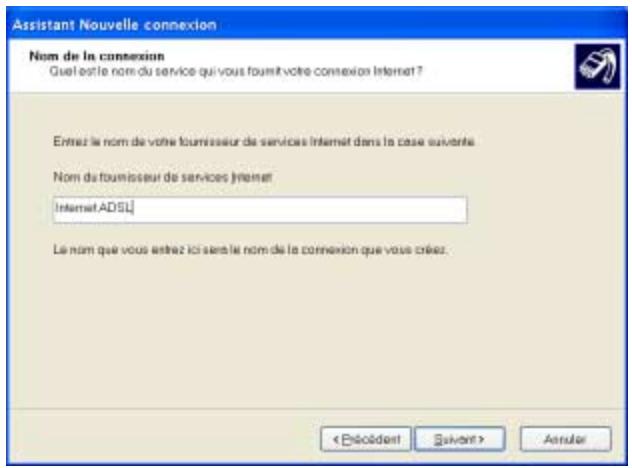

7 L'écran suivant apparait. Saisir un nom de connexion (Internet ADSL par exemple).

Puis Cliquez sur Suivant.

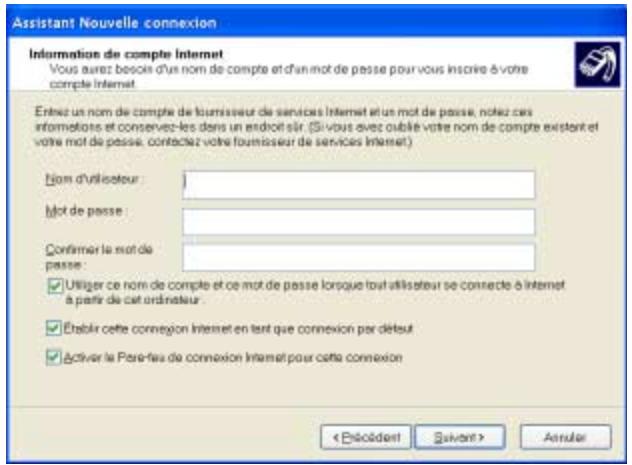

8 L'écran suivant apparait. Saisir votre "Nom d'utilisateur", Saisir votre "Mot de passer" et le confirmer

Remarque: Ces données vous sont délivrées par toute Fournisseur d'Accès à Internet (FAI).

Puis Cliquez sur Suivant.

9 L'écran suivant apparait.

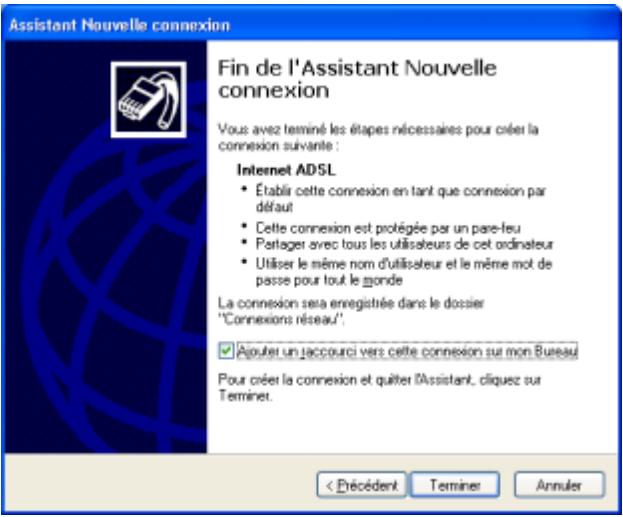

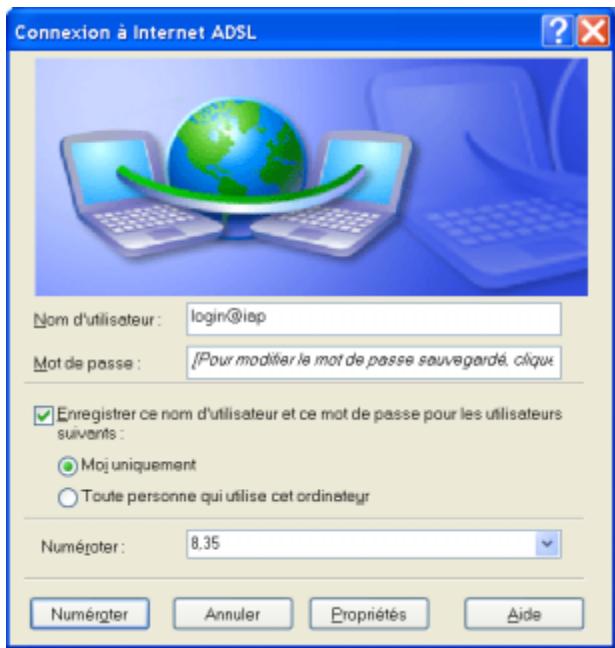

Cocher la case si vous souhaitez creer un raccourci Internet ADSL sur votre bureau.

Puis Cliquez sur Terminer.

Lors de la première connexion, il est obligatoire de suivre la procédure décrite précédemment. Lors de connexions ultérieures, il vous suffira d'établier la connexion Internet en suivant les étapes 10 à 12 ci-après.

10 L'écran suivant apparait.

Puis Cliquez sur Numéroter

11

Si vous avez coché la case appropriée, l'icone

Internet ADSL

a ete creee sur le bureau.

12 Ouvrez votre navigateur et accedez à Internet.

3.2.2 Déconnexion d'Internet

Sous Windows® XP, par exemple, procéder comme suit :

3.2.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

En mode RFC 1483 Routé, votre connexion à Internet est permanente, il n'est pas nécessaire de vous déconneter. Vous pouvez toute fois le faire en procédant comme suit :

1 Sélectionner dans le menu Demarrer, Panneau de configuration, Connexions réseau et Internet; l'écran ci-contre apparait. Cliquez sur Connexions réseau.

2 L'écran de connexion apparait. Cliquez à l'aide du bouton droit de la souris sur l'icone Connexion au réseau local x (correspondant au périphérique réseau USB ADSL LAN Adapter) et sélectionnz Désactiver.

Ou selectionnez Statut ; l'écran suivant apparait.

Cliquez sur le bouton

Désactiver

3.2.2.2 En mode RFC Ponté (LLC ou VCMUX)

Déselectionnez dans le menu Demarrer, Connexions / Internet ADSL

ou Double-cliquez sur l'icone Interesi yous I'vez creee sur le bureau

Internet ADSL

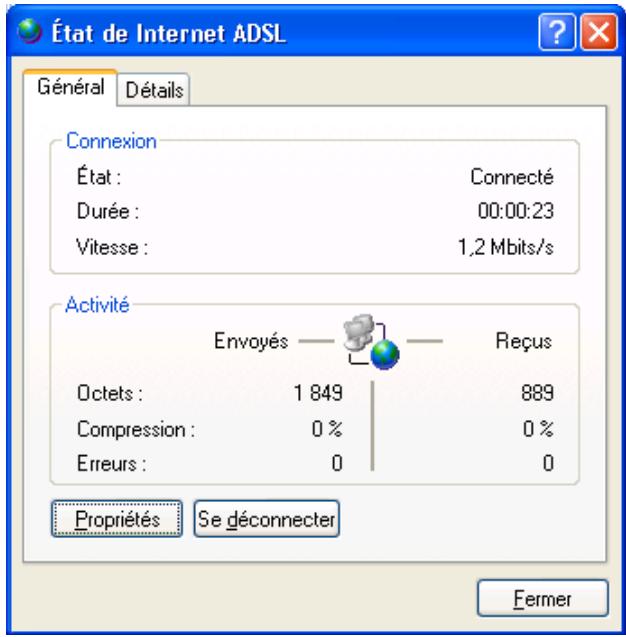

L'écran ci-contre apparait

Cliquez sur le bouton

Se déconnecter

3.3 Etat du modem SAGEM F@st™ 800

3.3.1 Vérification de l'installation du SAGEM F@st™ 800

1 Dans le menu Demarrer, selectionnez Panneau de configuration puis double-cliquez sur Systeme ; la fenetre Propriétés Systeme apparait.
2 Sélectionnez l'onglet Matériel puis cliquez dans la zone Gestionnaire des péripériques sur le bouton correspondant.
3 L'écran Gestionnaire des péripériques apparaît. Appuyez sur PLUS (+) du réseau "Cartes reseau" pour dérouler la liste des cartes reseaux installées.
4 Vérifiez que la carte réseau USB ADSL LAN Adapter est présente.

3.3.2 Outils "Diagnostics"

Par cette application, l'utilisateur peut superviser l'etat de la ligne ADSL.

1 ÀpRES avoir installé le modem et connecté celui-ci au PC par son cordon USB, l'icone de diagnostics ci-contre apparait en bas et à droite dans la barre des tâches de votre bureau (icône encadrée).

Double-cliquez sur I'icone Diagnostics,

Remarque : Lorsque l'icone Diagnostics n'apparaît pas dans la barre des tâches, Sélectionnez à partir du menu Demarrer : Programmes / SAGEM F@st™ 800 / Diagnostics.

Cet outil est lancé automatiquement à chaque démarriage de Windows®. La couleur de l'icone indique l'état courant du modem (voir § 3.3.3)

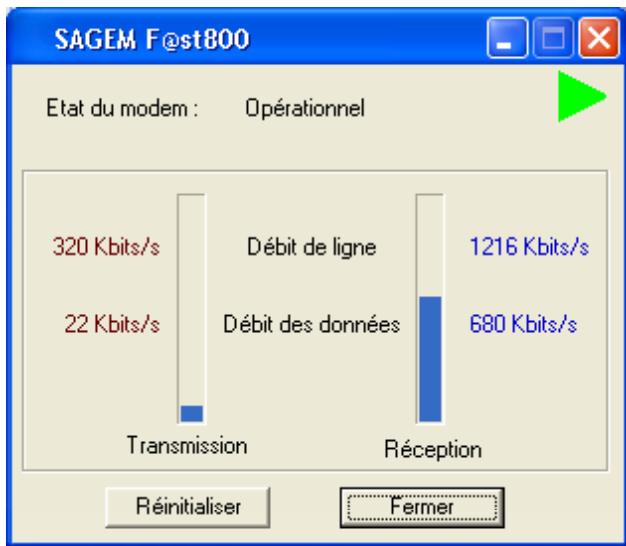

2 L'écran de diagnostics SAGEM F@st800 suivant apparait.

Le tableau ci-après donne la signification des différents champs.

Champ	Description
État du modem
	Non déetecté	L'ordinateur n'a pas déetecté la présence du modem sur l'un de ses ports USB dédiés
	Non synchronisé	Liaison ADSL non synchronisée. Il n'est pas possible d'établit une connexion à Internet
	Synchronisation en cours	L'ordinateur a déetecté la présence du modem sur l'un de ses ports USB dédiés et la synchronisation ADSL est en cours
	Opérationnel	Liaison ADSL synchronisée. Il est possible d'établit une connexion à Internet
Débit de ligne	Débit montant ou-sortant (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)
Transmission
Débit de données	Débit émission instantané utilisateur (en kbit/s)
Débit de ligne	Débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)
Réception
Débit de données	Débit réception instantané utilisateur (en kbit/s)

Informations sur la version

Cliquez à l'aide du bouton droit de la souris sur l'icône de diagnostics ou sur la barre de titre de l'écran de diagnostics puis sélectionnez "Au sujet de ..., l'écran d'informations ci-dessus apparaît.

SAGEM F@st800 vx.y.z

Version du produit (v1.0.4 par exemple)

Champ	Description
Monitour	Affiche la version de l'application de diagnostics
Matériel	Affiche la version du chipset
Pilote	Affiche la version du pilote du modem
Microcode	Affiche la version du code embarqué

3.3.3 Icône "Diagnostics"

Cette icône est lancée automatiquement à chaque démarriage de Windows® et apparait en bas et à droite de la barre des tâches de votre bureau

Le tableau ci-après récapitule les états du modem en fonction des différentes icones de diagnostic :

Icône	Signification (Etat du modem)
	Non déetecté
	Non synchronisé
	Synchronisation en cours
	Opérationnel

3.4 Désinstallation du SAGEM F@st™ 800

1 Effectuez un cli c gauche sur le menu Demarrer dans la barre des taches.

Sélectionnez Tous les programmes (Programmes sous Windows® 98FE, 98SE, ME et 2000), SAGEM F@st800, puis Déinstaller F@st800

2 L'écran suivant apparait. Sélectionnez dans la liste proposée la langue de votre choix puis cliquez sur OK

3 L'écran suivant apparait. Cliquez sur OK

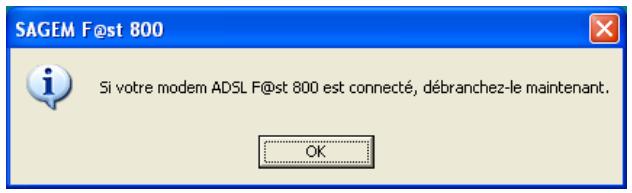

4 L'écran suivant apparait. Débranchez votre modem s'il y a lieu puis cliquez sur OK. La désinstallation est terminée.

4. Installation sous Mac OS 8.6 ou Mac OS 9.x

Ce chapitre traite : > de l'installation du SAGEM F@st™ 800 § 4.1

de la Connexion à Internet § 4.2
de l'etat du modem SAGEM F@stTM 800 § 4.3
de la déinstallation du SAGEM F@st™ 800 § 4.4

Rappel : Le SAGEM F@st™ 800 peut être installé sous les systèmes d'exploitation suivants :

• MacOS 8.6,
• MacOS 9.x,
• MacOS X (10.1 et 10.2).

Ce chapitre 4 ne traitera que de l'installation sous les systèmes d'exploitation MacOS 8.6 ou MacOS 9.x.

Les procédures d'installation, de connexion, de vérification de l'installation et de désinstallation décrites ci-après ont été effectuées arbitrairement sous MacOS 9.2.

4.1 Installation du SAGEM F@st™ 800

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; une icône apparait dans le bureau.
Double-cliquez sur cette icone pour faire apparaitre la composition du CD-ROM.
2 Double-cliquez dans le repertoire Mac OS 8.6 - 9.x puis double-cliquez sur le fichier install pour lancer le programme d'Installation.

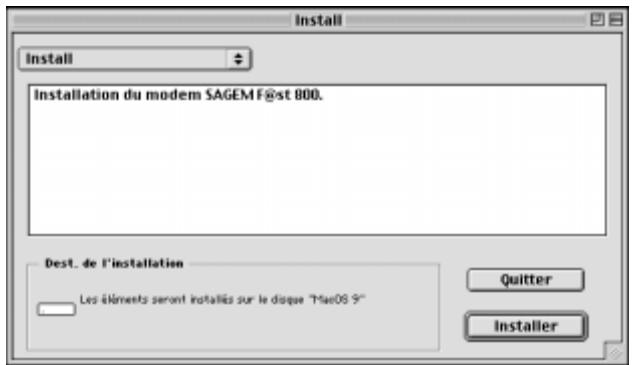

3 L'écran d'installation suivant apparait.

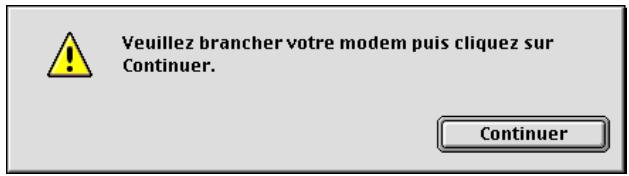

4 L'écran ci-contre apparait. Raccordez le cordon USB au modem SAGEM F@st™ 800 via le connecteur en face arrêté marqué USB.

Puis cliquez sur Continuer

5 L'installation est terminée. L'écran d'invitation à redémarrer votre ordinateur apparait. Cliquez sur Redémarrer
6 Une icône de forme triangulaire attesting de l'état du modem se crée dans la barre des réglages.
7 A la fin du processus d'installation, l'icone de l'outil de diagnostics est créé dans le bureau
8 Vous pouvez maintainant vérifier l'installation de votre modem en suivant les instructions au 4.3.1.

Déinstallation

La procédure de Désinstallation est décrite au 4.4.

4.2 Connexion à Internet

La procédure de connexion à Internet différent selon le mode de fonctionnement de votre modem (RFC 1483 Routé ou RFC 1483 Ponté). Vous pouvez vérifier cette information dans l'onglet "Configuration" de l'application de diagnostics (voir § 4.3.2.3).

4.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

1 Sélectionnez dans la barre des menus, Pomme / Tableaux de bord / TCP/IP ; l'écran ci-contre apparait.

Remarque : Les champs "Connexion :" et "Configuration :" doivent afficher respectivement les libellés suivants ADSL USB Modem xxx et Manuellement.

Dans le cas contraire, pour modifier ces champs grisés (non modifiables), précédez comme suit :

• Sélectionnez dans la barre des menus Pomme / Tableaux de bord / Modem ; une fenêtre apparait et la barre des menus se trouve modifiée.
• Sélectionnez dans la nouvelle barre de menus Fichier / Configuration ; une fenêtre apparait.
• Sélectionnez dans la liste déroulante "Par défaut" puis cliquez sur le bouton "Décisionner".

Cette fenêtre permet de configurer les paramétres IP et DNS de votre ordinateur délivrés par toute Fournisseur d'Accès au réseau Internet (FAI). Ces paramétres sont les suivants :

Adresse IP de votre ordinateur,
Masque de sous-réseau,
Adresse IP du routeur (passerelle par défaut),

Adresse du serveur DNS préfééré,
Adresse du serveur DNS auxiliaire (facultatif).

2 Une fois ces paramètres saisis, une fenêtre d'invitation à enregistrer la saisie apparait. Cliquez sur Enregistrez pour prendre en compte ces paramètres et les sauvégarder sur votre ordinateur.
3 Vous pouvez maintainant ouvrir votre navigateur et acceder à Internet.

4.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

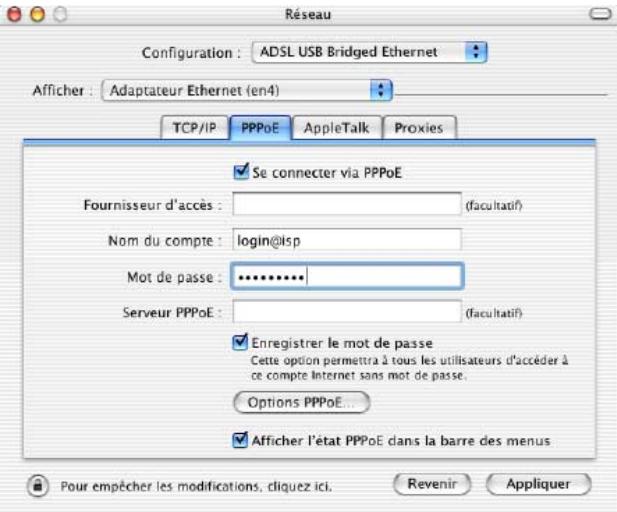

Pour se connecter à Internet, vous doivent préalablement installer un logiciel de connexion PPPoE.

Ce logiciel n'est pas fourni avec le produit ; veuillez contacter votre Fournisseur d'Accès au réseau Internet (FAI).

4.3 Etat du modem SAGEM F@st™ 800

4.3.1 Vérification de l'installation

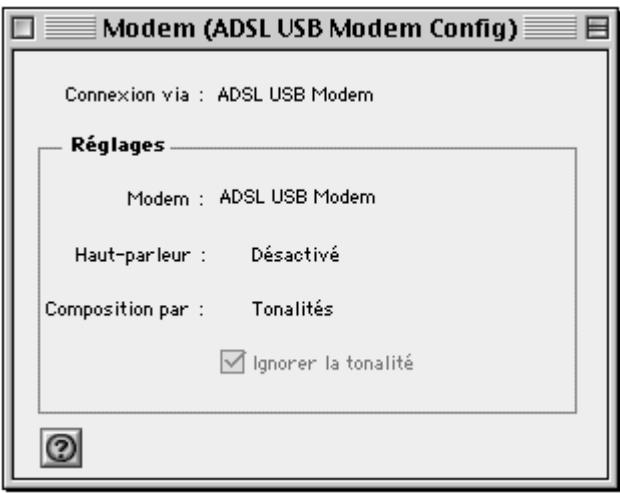

1 Sélectionnez dans la barre des menus, Pomme / Tableaux de bord / Modem ; l'écran ci-contre apparait.

Le champ "Connexion via" doit afficher :

ADSL USB Modem

Dans la zone Réglages, le champ

"Modem" doit afficher le nom de votre modem :

ADSL USB Modem

4.3.2 Outils "Diagnostics"

Par cette application, l'utilisateur peut superviser l'etat de la ligne ADSL et configurer le modem SAGEM F@st™ 800.

1Après avoir installé le modem et connecté celui-ci au Macintosh par son cordon USB, I'icone de diagnostic apparait sur votre bureau. Double-cliquez sur I'icone de l'outil de diagnostics ou Cliquez sur I'icone de forme triangulaire dans la barre des réglages

2 L'écran de diagnostics apparait.
Celui-ci est composé de trois onglets :
Opération,
Statistiques
Configuration.

Sur chacun de ces onglets apparait en bas et à droite une icône de forme carrée dont la couleur de fond indique l'état courant du modem (voir § 4.3.3).

Sur chacun de ces onglets apparait en bas et au centre un bouton Sauver modifications. Lorsque you effectuez une modification, ce bouton devient "actif".Cliquez sur ce bouton pour prendre en compte les modifications;un fenetre d'invitation a redemarrer apparait.Cliquez sur OK,puis redemarrez suaive ordinateur.

4.3.2.1 Onglet "Opération"

Zone "Etat du modem"

Champ	Description
État du modem
	Modem non détecté sur le port USB	L'ordinateur n'a pas détecté la présence du modem sur l'un de ses ports USB dédiés
	Le modem attend la réponse du driver	Liaison ADSL non synchronisée. Il n'est pas possible d'étabrir une connexion à Internet
	Synchronisation ADSL en cours	L'ordinateur a détecté la présence du modem sur l'un de ses ports USB dédiés et la synchronisation ADSL est en cours
	Le modem est opérationnel	Liaison ADSL synchronisée. Il est possible d'étabrir une connexion à Internet
Type de ligne	G.DMT
	G.LITE
	ANSI T1.413
Reinitialiser le Modem	Cliquez sur ce bouton pour réinitialiser le modem.

Champ	Description
Débit de ligne	Débit montant ou-sortant (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)
Emission
Débit de données	Débit émission instantané utiliser (en kbit/s)
Débit de ligne	Débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)
Réception
Débit de données	Débit réception instantané utiliser (en kbit/s)

4.3.2.2 Onglet "Statistiques"

Zone "ADSL"

Champ	Description
Débit Tx	Indique le débit montant ou sorting (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)
FEC	Indique le nombre d'erreurs FEC depuis l'établissement de la connexion
VID - CPE	Indique le VID (identifient) du l'équipement ADSL du côte de l'opérateur réseau (ATU-C)
Débit Rx	Indique le débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)
Marge	Indique la marge courante (en dB)
VID - CO	Indique le VID du l'équipement ADSL placé chez l'abonné (ATU-R)
CRC	Indique le nombre d'erreurs CRC depuis le début de transmission
Atténuation	Indique l'atténuation courante (en dB)
Mise à jour	Ce bouton permet de rétablit toutes les valeurs courantes de ces compteurs

Zone "ATM"

Champ	Description
Cellules Rx	Indique le nombre de cellules reçues depuis la connexion
VPI	Indique le VPI utilisé dans l'en-tête de la cellule ATM
Cellules Tx	Indique le nombre de cellules transmises depuis la connexion
VCI	Indique le VCI utilisé dans l'en-tête de la cellule ATM
HEC	Indique le nombre d'erreurs HEC depuis la connexion
Désalignement	Indique l'état de Désalignement ATM (Bon ou mauvais)

Zone "Paquets"

Champ	Description
Paquets Rx	Indique le nombre de paquets AAL5 reçus depuis la connexion
Paquets Tx	Indique le nombre de paquets AAL5 transmis depuis la connexion
Perdus	Indique le nombre de paquets AAL5 perdus depuis la connexion

Champ	Description
VPI du canal ATM	Affiche la valeur 8 par défaut. Ce champ permet de saisir une valeur de VPI comprise entre 0 et 255
VCI du canal ATM	Affiche la valeur 35 par défaut. Ce champ permitted de saisir une valeur de VCI comprise entre 0 et 65535
Type d'encapsulation	RFC 1483 ponté LLC
	RFC 1483 ponté VCMUX
	RFC 1483 routé LLC (Valeur par défaut)
	RFC 1483 routé VCMUX
Standard ADSL	ANSI TI.413
	G.DMT
	G.LITE
	Multi Standard (Valeur par défaut)

Zone "Information sur la version"

Information sur la version (Vx.y.z)		Version du produit (V1.0.4 par exemple)
Champ	Description
Pilote	Affiche la version du pilote du modem
Moniteur	Affiche la version de l'application de diagnostics
Microcode	Affiche la version du code embarqué
Matériel	Affiche la version du chipset

4.3.3 Icône attesting de l'état du modem

Le tableau ci-après récapitule les états du modem en fonction de la couleur de fond de cette icône.

Icône sur écran "Moniteur SAGEM"	Icône dans la barre des réglages	Signification (Etat du modem)
		Modem non détecté sur le port USB
		Le modem attend la Réponse du driver
		Synchronisation ADSL en cours
		Le modem est opérationnel

4.4 Désinstallation du SAGEM F@st™ 800

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; une icône apparait dans le bureau.
Double-cliquez sur cette icone pour faire apparaftre la composition du CD-ROM.
2 Double-cliquez dans le repertoire Mac OS 8.6 - 9.x puis double-cliquez sur le fichier install pour lancer le programme d'Installation / désinstallation.
3 L'écran suivant apparait.

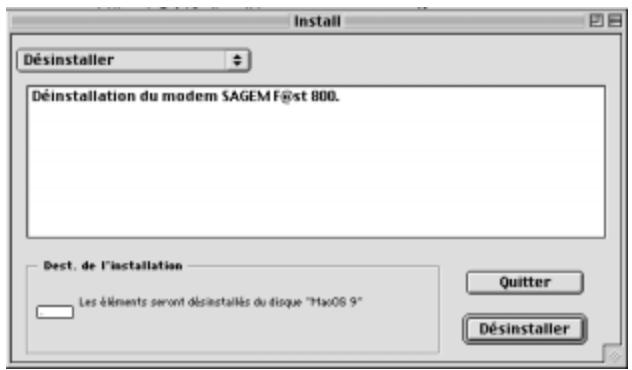

En haut et a gauche, selectionnez dans la liste Déinstaller Puis en bas et a droite, cliquez sur le bouton Déinstaller

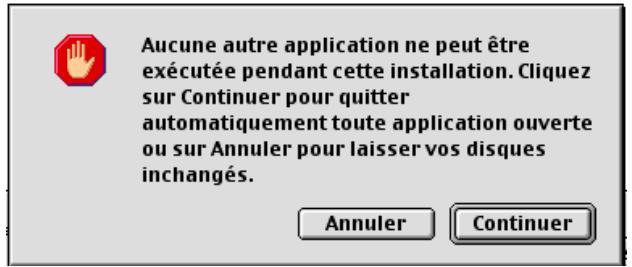

4 L'écran suivant apparait.

Cliquez sur Continuer

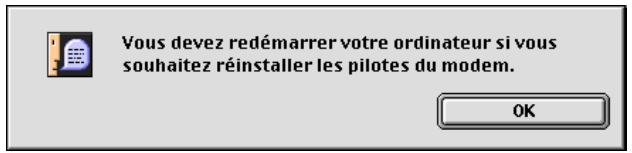

5 Le message ci-contre vous invite à redémarrer votre ordinateur avant de réinstaller les pilotes du modem.

0K Cliquez sur

6 La déinstallation a réussi.

Cliquez sur OK

Vous pouvez maintainant redémarrer votre ordinateur.

5. Installation sous Mac OS X

Ce chapitre traite : > de l'installation du SAGEM F@st™ 800 § 5.1

de la connexion à Internet § 5.2
de la déconnexion d'Internet § 5.3
Outils "Diagnostics" § 5.4
de la déinstallation du SAGEM F@stTM 800 § 5.5

Rappel : Le SAGEM F@st™ 800 peut être installé sous les systèmes d'exploitation suivants :

• MacOS 8.6,
• MacOS 9.x,
• MacOS X (10.1 et 10.2).

Ce chapitre 5 ne traitera que de l'installation sous le système d'exploitation MacOS X (10.1 ou 10.2).

Les procédures d'installation, de connexion et de déconnexion, de vérification de l'installation et de désinstallation décrites ci-après ont été effectuées arbitraiment sous MacOS 10.2. Les légères différences avec MacOS 10.1 vous seront signalées en remarque.

5.1 Installation du SAGEM F@st™ 800

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; une icône apparait dans le bureau.

Double-cliquez sur cette icone pour faire apparaitre la composition du CD-ROM.

2 Double-cliquez dans le repertoire Mac OS X puis double-cliquez sur le fichier install pour lancer le programme d'installation.

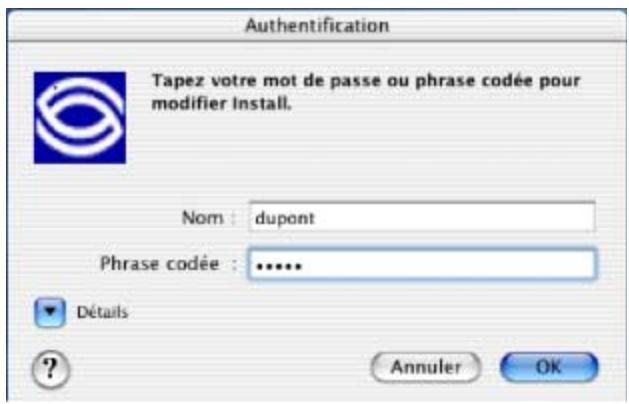

3 L'écran d'authentication ci-contre apparait. Saisir votre nom et votre mot de passer "Utilisateur" ou une phrase puis cliquez sur OK

Remarque : Il est impératif d'avoir les droits "Administrateur" pour installer le modem.

4 L'écran ci-contre apparait.

Cliquez sur Installer pour poursuivre l'installation

5 Le logiciel d'installation affiche alors un message indiquant que l'installation du modem nécessitera un redémarrage de l'ordinateur.

Cliquez sur Continuer pour démarrer l'installation.

Aprés cette installation, vous devez redémarrer votre ordinateur. Cliquez sur Continuer pour quitter automatiquement toutes les applications ouvertes ou sur Annuler pour laisser vos disques inchangés.

Annuler

Continuer

6 ÀpRES la copie des fichiers sur le disque dur, l'écran ci-contre apparaît. Raccordez le cordon USB au modem SAGEM F@st™ 800 via le connecteur en face arrêté marqué USB, puis cliquez sur Continuer

Veuillez brancher le modem puis cliquez sur "Continuer".

Continuer

7 L'installation est terminée. L'écran d'invitation à redémarrer votre ordinateur apparait. Cliquez sur Redémarrer

Vous avez installe une application qui nécessite de redemarrer votre ordinateur.

edemarre

8 A la fin du processus d'installation, l'icone de l'outil de diagnostics est créé dans le bureau

ADSL Monitor

Déinstallation

La procEDURE de Désinstallation est décrite au 5.5.

5.2 Connexion à Internet

Pour effectuer cette connexion, il est nécessaire de configurer votre ordinateur.

La procédure de connexion à Internet différent selon le mode de fonctionnement de votre modem (RFC 1483 Routé ou RFC 1483 Ponté). Cette information vous est délivrée par cette Fournisseur d'Accès à Internet (FAI).

5.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La procédure décrite ci-après permet de configurer les paramètres IP et DNS et de réindre la connexion à Internet permanente. Cette procédure ne s'effectue qu'une fois.

Pour des connexions ultérieures, il vous suffira d'ouvrir votre navigateur et de vous connecter à Internet.

1

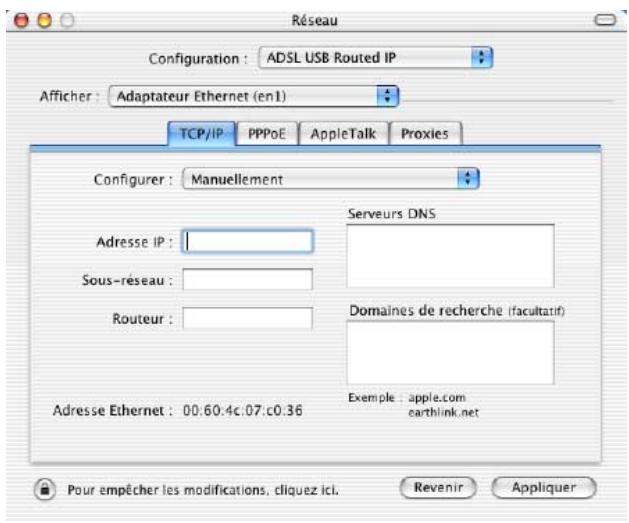

Cliquez sur le menu (pomme) dans la barre des menus, selectionnez "Preférences système", puis cliquez sur l'icône "réseau". L'écran suivant apparait. Le champ Configuration : doit afficher ADSL USB Routed IP

Le champ Afficher : doit afficher "Adaptateur Ethernet (en x) ", ou "x" est un numéro affecté par le système d'exploitation.

Sélectionnez l'onglet TCP/IP Dans le panneau correspondant, le champ Configurer : doit afficher Manuellement

Cet onglet permet de configurer les paramètres IP et DNS de votre ordinateur délivrés par cette Fournisseur d'Accès au réseau Internet (FAI). Ces paramètres sont les suivants :

Adresse IP de votre ordinateur,
Masque de sous-réseau,
Adresse IP du routeur (passerelle par défaut),

Adresse du serveur DNS préfééré,
Adresse du serveur DNS auxiliaire (facultatif).

2 Une fois ces paramètres saisis, une fenêtre d'invitation à enregistrer la saisie apparait. Cliquez sur Appliquer pour prendre en compte ces paramètres et les sauvégarden sur votre ordinateur.

3 Vous pouvez maintainant ouvrir votre navigateur et acceder à Internet.

5.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

Le mode PPPoE est natif sous Mac OS X.

Pour vous connecter à Internet, vous doivent optimément configurer l'onglet PPPoE.

Cette procédure s'effectue en 2 phases :

• Configuration de l'accès à Internet (étapes 1 à 6),
• Connexion proprement dite à Internet (étapes 7 et 8).

1 Cliquez sur le menu (pomme) dans la barre des menus, selectionnez "Preférences système", puis cliquez sur l'icône "réseau". L'écran suivant apparait.

Le champ Configuration : doit afficher ADSL USB Bridged Ethernet

2 Sélectionnez l'onglet PPPoE; le panneau idoine apparait.
3 Saisissez dans le champ Nom, votre "Nom d'utilisateur"
4 Saisissez dans le champ Mot de passage, votre "Mot de passer".

Remarque : Ces informations "Nom du compte" et "Mot de passer" vous sont délivrées par votre Fournisseur d'Accès à Internet (FAI).

5 Si vous le souhaitez,

Cochez la case "Enregistrer le mot de passage" pour les utilisateurs suivants,

Cochez la case "afficher l'etat PPPoE dans la barre des menus" (conseilé).

6 Cliquez sur Appliqueur pour prendre en compte la saisie.

Lors de la première connexion, il est obligatoire de suivre la procédure décrite précédemment. Lors de connexions ultérieures, il vous suffira d'établier la connexion Internet en suivant les étapes 7 et 8 ci-après.

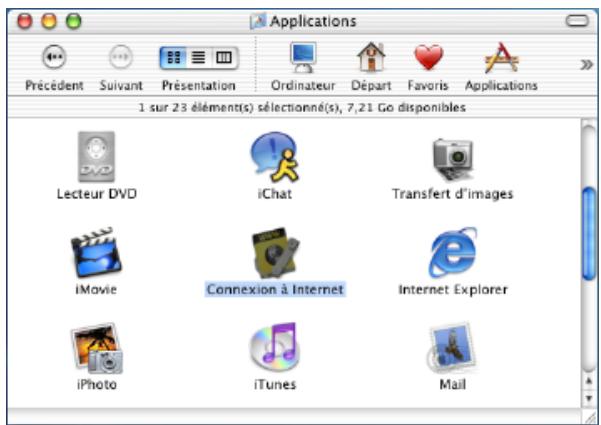

7 Double-cliquez dans le bureau sur l'icone représentant votre disque dur Mac OS X. Ouvrez le dossier Applications, puis double-cliquez l'icone de connexion :

Connexion & Internet

(voir remarque)

L'écran suivant apparait.

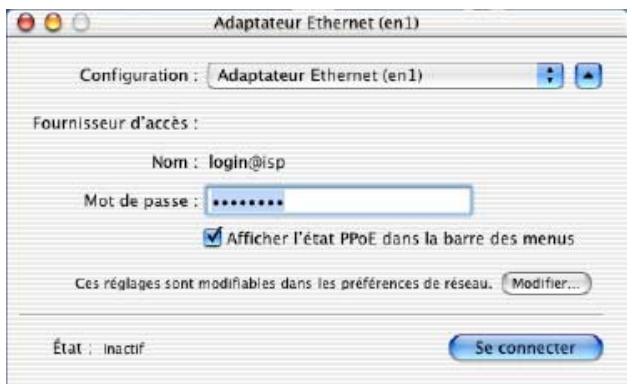

Vérifiez la justesse des informations contenues dans les champs "Configuration", "Nom" et "Mot de passer".

Cliquez sur Se connecter pour étabir la connexion.

Remarque: Si la connexion ne s'établit pas; une mauvaise saisie du nom et du mot de passer peut en être la cause. Dans ce cas, cliquez sur le bouton Modifier... pour remédier à ce défaut.

Remarque: Sous Mac OS 10.1, l'icone de connexion est la suivante :

Internet Connect

8 Ouvrez votre navigateur et accedez à Internet.

Si vous avez coché la case "Afficher l'etat dans la barre des menus" (voir étape 5) vous pouvez également procéder comme suit :

Cliquez sur l'icone de connexion située dans la barre des menus.

Selectionner Se connecter.

5.3 Déconnexion d'Internet

5.3.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La connexion étant permanente, il n'est pas nécessaire de vous déconnecter.

5.3.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

1 Double-cliquez dans le bureau sur l'icone représentant votre disque dur Mac OS X. Ouvrez le dossier Applications, puis double-cliquez l'icone de connexion :

Connexion & Internet

Remarque : Sous Mac OS 10.1, l'icone de connexion est la suivante :

Internet Connect

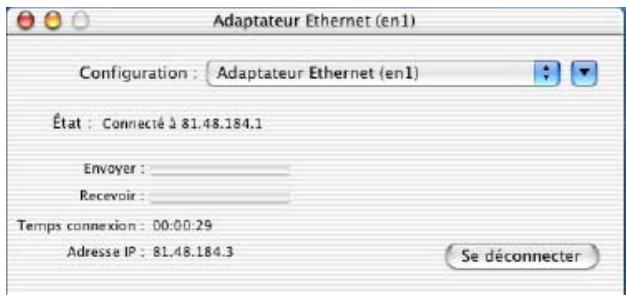

L'écran suivant apparait.

Cliquez sur le bouton Se déconnecter pour effectuer la déconnexion du modem

Remarque: Pour attester de la réussite de la procédure, cet écran doit afficher l'objet "Inactif" et le bouton Connecter.

Si vous avez coché la case "Afficher l'etat dans la barre des menus" (voir étape 5) vous pouvez également procéder comme suit :

Cliquez sur l'icone de connexion située dans la barre des menus.

Selectionner Se déconneter.

Par cette application, l'utilisateur peut superviser l'etat de la ligne ADSL et configurer le modem SAGEM F@st™ 800. Cette application est présente sur tous les systèmes d'exploitation enumerés au § 1.2 - pré-requis.

L'util de diagnostic "ADSL Monitor" a été ajouté dans le réseau "Application" de votre disque dur, lors de l'installation des pilotes du modem. Vous pouze y acceder directement en double-cliquant sur le raccourci "ADSL Monitor" créé sur votre bureau.

ADSL Monitor

Les fonctionnalités de cet outil sont identiques à celles décrites dans le paragraphe 4.3.2 consacré à MacOS 8.6 et MacOS 9.x.

5.5 Désinstallation du SAGEM F@st™ 800

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; une icône apparait dans le bureau.
Double-cliquez sur cette icone pour faire apparaitre la composition du CD-ROM.
2 Double-cliquez dans le repertoire Mac OS X puis double-cliquez sur le fichier install pour lancer le programme d'Installation / Désinstallation.
3 L'écran d'authentication ci-contre apparait.

Saisir votre nom et votre mot de passage "Utilisateur" ou une phrase puis cliquez sur OK

Remarque : Il est impératif d'avoir les droits "Administrateur" pour désinstaller le modem.

4 L'écran ci-contre apparait.

En haut et a gauche, selectionnez dans la liste Déinstaller Puis en bas et a droite, cliquez sur le bouton Déinstaller

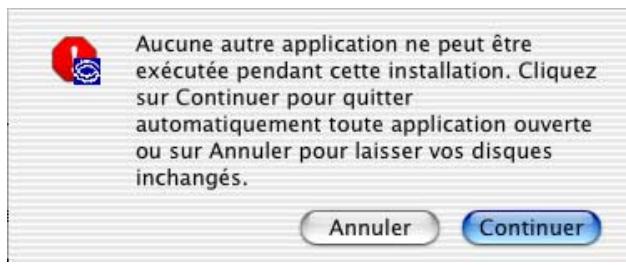

5 Cet écran vous informe que vos applications ouvertes sont automatiquement créé fermées lors de la désinstallation.

Cliquez sur Continuer

6 Le message ci-contre vous invite à redémarrer votre ordinateur avant de réinstaller les pilotes du modem.

Cliquez sur OK

Veuillez redemarrer votre ordinateur.

7 La déinstallation est terminée.

Cliquez sur OK

Vous pouvez maintainant redémarrer votre ordinaire.

La déinstallation a réussi.

OK

A. Annexe A - Dépannage du SAGEM F@st™ 800

Cette annexe permet à l'utilisateur de pallier aux différents défauts survenus lors de l'installation ou de l'utilisation du SAGEM F@st 800. Pour cela, il dispose des voyants de face avant du modem.

A.1 Voyants de face avant du modem

La face avant du modem SAGEM F@st 800 présente 2 voyants de supervision :

Marquage	ADSL	PWR
Affectation	Présence de l'accès WAN	Présence Alimentation + USB
Couleur	Verte	Verte
Allumé fixe	Connexion ADSL établie	SAGEM F@st 800 sous tension
Eteint	Connexion ADSL non établie	SAGEM F@st 800 non alimenté ou non détecté sur le bus USB de votre ordinateur (voir § A.1.2)
Clignotant	Connexion ADSL en cours (voir § A.1.1)	-

A.1.1 Voyant "ADSL" clignotant

Ceci signifie que le SAGEM F@st™ 800 tente de se connecter au DSLAM de raccordement distant. Cet indicateur reste dans cet état tant que le modem n'est pas connecté à une ligne ADSL active.

La connexion ADSL prend moins d'une minute après connexion de la ligne ADSL.

Si toutes, passé le délambda de connexion, le voyant clignote toujours :

• Vérifiez que le SAGEM F@st™ 800 est connecté correctement à la ligne ADSL (soit directement soit au travers d'un filtre séparateur ou d'un micro filtre).
• Vérifiez que les broches des connecteurs miniatures RJ11 ne sont ni salies ni endommagées.
• Vérifiez auprès de votre Fournisseur d'Accès au réseau Internet (FAI) que le mode ADSL est bien activé sur la ligne téléphonique que vous désirez utiliser.
• Débrancher puis rebrancher le cordon USB.
• Redémarrer votre ordinateur (PC ou Mac).

• Vérifiez auprès de votre Fournisseur d'Accès au réseau Internet (FAI) que la liaison ADSL assuree sur cette ligne est conforme à l'un des trois standards de transmission supportés par le SAGEM F@st™ 800 :

• ANSI T1.413 Issue 2,

• G.992.1 (G.dmt),
• G.992.2 (G.lite).

A.1.2 Voyants "ADSL" et "PWR" éteints

Vérifiez que le cordon USB est correctement connecté à votre ordinateur (ou à un HUB).
Vérifiez que les drivers sont bien installés (se reporter à l'etat du modem sous Windows® (voir § 3.3) ou sous Mac (voir § 4.3)).

Remarque: Dans le cas où vous ordinaire est connecté à un HUB, débranchez tous les périphériques connectés pour isoler votre modem.

Si aucune indication ne vous permet de solutionner le problème :

Effectuer de nouveau l'installation sous Windows® (voir § 3.1) ou sous Mac (voir § 4.1).

A.1.3 Voyants "ADSL" étenteint et "PWR" allumé

Vérifiez que le cordon de ligne est correctement connecté d'une part à votre modem et d'autre part à la ligne téléphonique.
Vérifiez auprès de votre Fournisseur d'Accès à Internet (FAI) que le service ADSL a bien été ouvert sur votre ligne téléphonique.

A.1.4 Voyants "ADSL" allumé en fixe et "PWR" allumé

Le modem est synchronisé mais le lien PPP avec votre Fournisseur d'Accès à Internet (FAI) ne s'établit pas, vérifier :

• que le "user et le "password" PPP que vous avez rentrés sont bien ceux communiqués par leur nombre Fournisseur d'Accès à Internet (FAI).
• que les paramètres VPI/VCI et mode d'encapsulation sont similaires à ceux de votre Fournisseur d'Accès à Internet (FAI) (cf. annexe D - configuration par défaut). Dans le cas contraire, contactez vous Fournisseur d'Accès à Internet (FAI).

B. Annexe B

Consignes de sécurité

B.1 Consignes de sécurité

LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-APRES

Environnement

Le SAGEM F@st™ 800 doit être installé et utilisé à l'intérieur d'unBATIMENT (utilisation sur table).
La températe ambiente ne doit pas dépasser 45^
Le SAGEM F@st™ 800 ne doit pas etre exposé à un fort ensoleillement ni à une importante source de chaleur.
Le SAGEM F@st™ 800 ne doit pas etre place dans un environnement sujet à une condensation de vapeur importante.
Le SAGEM F@st™ 800 ne doit pas être exposé à des projections d'eau.
Le boîtier du SAGEM F@st™ 800 ne doit pas être couvert.

Entretien

L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié et/agree par votre opérateur.
Nettoyage:N'utilisez pas d'agents nettoyants liquides ou en aerosol.

Source d'alimentation

Le modem est alimenté via la connexion USB de votre PC. Vérifier que le cordon USB livré avec le matériel n'est pas endommagé (câble et fiches).

Niveau des sécurité

Accès USB

TBTS

Accès LINE

TRT3²

CE

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE)

Déclaration CE de conformité

SAGEM SA déclare que le produit SAGEM F@st™ 800 est conforme aux exigences des directives europeennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973.

La déclaration CE de conformité du SAGEM F@st™ 800 est réalisée dans le cadre de la directive R&TTE.

C. Annexe C

Caracteristiques Techniques

C.1 Caracteristiques matérielles

Mécanique

Dimensions	Largeur	85 mm
	Profondeur	105 mm
	Epaisseur	32 mm
Poids	90 g

Interface USB

Débit	< 12 Mbit/s
Norme	USB 1.1
Données	Asynchrone
Mode de transmission	Bidirectionnelle
Consommation	< 2,5 W
Connectique	USB - embase Type B

Interface ADSL

Code de transmission	DMT
Normesupportées	T1.413 Issue 2
	G.992.1 (G.DMT)
	G.992.2 (G.Lite)
	G.Handshake (Multimode)
Débit montant maximum	896 kbit/s
Débit descendant maximum	8160 kbit/s
Latence	Simple (Rapide ou Entrelacée)

Environnement climatique

Entreposage

Norme ETS300 019-1-1, classe T1.2

Température -25° C à +55° C

Humidité relative 10 à 100 %

Transport

Norme ETS300 019-1-2, classe T2.3

Température -40°C à +70°C

Humidité relative 10 à 100 %

Exploitation

Norme ETS300 019-1-3, classe T3.2

Température -5° C à +45° C

Humidité relative 5 à 85%

Pression 84 hPa à 106 hPa (880 à 1060 mbar)

Rayonnement solaire 700 W/m²

Environnement mécanique

Norme ETS300 019-1

Entreposage Classe T1.2

C.2 Caractéristiques logicielles

ATM

Signalisation PVC

Couche Adaptation AAL5

Nombre de VC 1

Qualité de service UBR

Protocoles d'encapsulation

RFC 1483 routé VCMUX ou LLC

RFC 1483 ponté VCMUX ou LLC

C.3 Compatibility PC et Mac

PC

Windows® 98 FE

Windows® 98 SE

Windows® 2000

Windows® Millennium

Windows® XP

Mac

OS 8.6

AAL5	ATM Adaptation Layer type 5
ADSL	Asymmetric Digital Subscriber Line en anglais. Ligne téléphonique à débits asymétriques (Débit Montant 32 à 896 kbit/s; Débit Descendant 32 à 8160 kbit/s)
ARP	Address Resolution Protocol en anglais. Protocole qui permet de tracer une adresse IP à partir d'une adresse Ethernet
ATM	Asynchronous Transfer Mode
ATU-C	ADSL Termination Unit Central office end en anglais. Il représenté l'équipement ADSL du côte du centre de commutation (de l'opérateur réseau)
ATU-R	ADSL Termination Unit Remote terminal end en anglais. Il représenté l'équipement ADSL placé chez l'abonné (modem + dette).
CO	Central Office
CPE	Customer Premises Equipment (Terminal)
CRC	Cyclic Redundancy Check: Méthode de détction d'erreurs
DMT	Discrete Multi Tone: Méthode de transmission utilisant 256 porteuses
DSLAM	Digital Subscriber Line Access Multiplexer
FEC	Forward Error Correction
HEC	ATM cell Header Error Control
ID	IDentifier
LAN	Local Area Network
LLC	Logical Link Control (Encapsulation sans en-tête)
MAC	Medium Address Control
OAM	Operation, Administration and Maintenance
PPP	Point to Point Protocol
PPPoA	PPP over ATM
PPPoE	PPP over Ethernet
RARP	Reverse Address Resolution Protocol en anglais. Protocole qui permet de tracer l'adresse physique d'une machine à partir de son adresse IP
RFC	Request For Comments
RJ11	Prise miniature standard à 6 contacts
RJ45	Prise miniature standard à 8 contacts
UBR	Unspecified Bit Rate en anglais. Classe de service largement employée
USB	Universal Serial Bus. Ce Bus offre un débit nominal jusqu'à 12 Mbit/s
VC	Virtual Channel
VCI	Virtual Channel Identifier
VCMUX	Encapsulation (sans en-tête)
VID	Vendor ID
VP	Virtual Path
VPI	Virtual Path Identifier
WAN	Wide Area Network
