Intitulé	Description
Type de produit	Décodeur TNT HD
Caractéristiques techniques principales	Compatible avec la norme MPEG-2 et MPEG-4, sortie HDMI, sortie composite, sortie audio numérique optique.
Alimentation électrique	Alimentation externe, 5V/2A
Dimensions approximatives	220 x 150 x 40 mm
Poids	Environ 1 kg
Compatibilités	Compatible avec les téléviseurs équipés d'un port HDMI et d'une entrée vidéo composite.
Fonctions principales	Réception des chaînes TNT, enregistrement sur USB, fonction de lecture multimédia.
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées non disponibles en vente libre.
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie.
Informations générales	Vérifier la compatibilité avec votre installation TV avant l'achat.

FOIRE AUX QUESTIONS - ITD63 ECO SAGEM

Comment réinitialiser le SAGEM ITD63 ECO ?

Pour réinitialiser votre SAGEM ITD63 ECO, maintenez enfoncé le bouton 'Menu' pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez également d'utiliser un autre câble d'alimentation.

Comment résoudre les problèmes de réception des chaînes ?

Assurez-vous que l'antenne est correctement orientée et qu'elle est en bon état. Vous pouvez également effectuer une recherche de chaînes dans le menu de configuration.

L'appareil ne détecte pas les chaînes HD, que faire ?

Vérifiez que l'antenne est compatible avec les chaînes HD. Effectuez une mise à jour du logiciel de l'appareil et lancez une nouvelle recherche de chaînes.

Comment changer la langue de l'interface ?

Accédez au menu 'Configuration', puis sélectionnez 'Langue' pour choisir la langue de votre choix.

Que faire si l'image est pixelisée ou saccadée ?

Vérifiez la qualité de votre connexion antenne et assurez-vous que l'antenne est bien positionnée. Il peut également être utile de redémarrer l'appareil.

Comment mettre à jour le logiciel du SAGEM ITD63 ECO ?

Accédez au menu 'Configuration', puis à 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

L'appareil ne répond pas à la télécommande, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

Comment régler le volume ?

Utilisez les boutons de volume situés sur la télécommande pour augmenter ou diminuer le son.

Où trouver le mode d'emploi du SAGEM ITD63 ECO ?

Le mode d'emploi est généralement fourni dans la boîte. Vous pouvez également le télécharger sur le site officiel de SAGEM.

MODE D'EMPLOI ITD63 ECO SAGEM

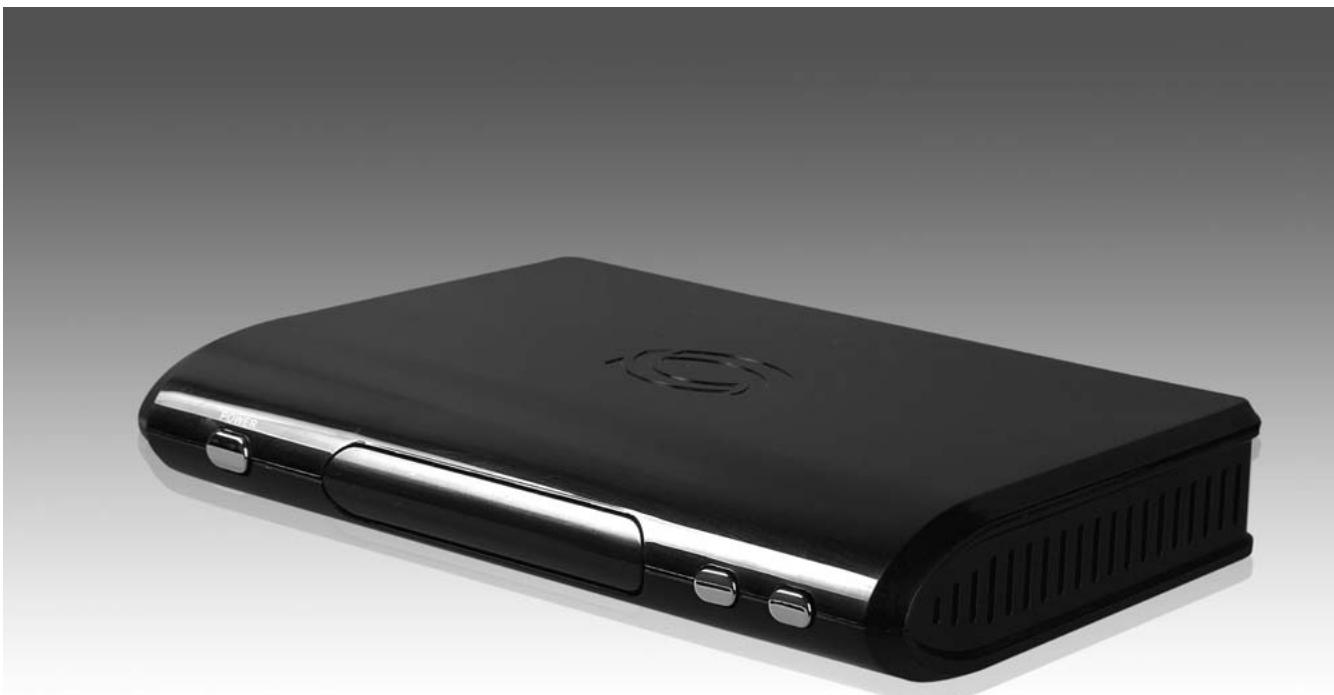

Récepteur de Télévision Numérique Terrestre

ITD 63/67 ECO FR

Mode d'emploi

sagemcommunications

La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques et vous permet, ainsi qu'à votre famille, de désirier aisément parmi les mêilles fonctions de la télévision numérique. Dès que aurez accordevez récepteur, vous pourrez profiter de la totalité des services. Vous pourrezmettre à jour votre récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles. Le récepteur SAGEM suit une strategie de développement continu, c'est pourquoi nous nous réservons à tout moment le droit d'apporter sans préavis des modifications ou améliorations au produit décrit dans ce mode d'emploi.

Ce produit est conforme à la directive 89/336/CEE de l'EMC.

Marquage CE:

Le marquage CE certifie que le produit est conforme aux critères essentiels de la

Directive 1999/5/CE du Parlement et Conseil Européen relative aux équipements radio et équipements de télécommunications, pour la sécurité et la santé des utilisateurs, pour les interférences electromagnétiques.

La déclaration de conformité CE peut être visualisée sur le site www.sagem communications.com, section support, ou peut être obtenu à l'adresse suivante:

4, Rue du petit Albi – 95800 Cergy Saint Christophe – France

SAGEM est une marque déposée du groupe SAFRAN

Tous droits réservés

ITD 63 /67 ECO FR - Récepteur TNT

IMPORTANT

Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans votre région. Nous vous recommandons de faire périodiquement une recherche dechainsines afin de profiter pleinement de votre récepteur (modification de signal, nouveaux services, mise à jour logiciel...)

Le PIN code par défaut de votre récepteur est : 1234

A LIRE ABSOLUMENT

Ce symbole vous indiquera les recommendations importantes. Veuillez, oblique libre et continue au regard des textes presque desquels vous trouvez ce symbole.

Avant de commencer la mise en service du récepteur, assurez vous que la n est complète: Mode d'emploi, Télécommande, Pile (X2), cordon PERITEL (D 63 ECO FR), adaptateur secteur.

De manière générale, les apparciels audiovisuels ne sont pas reliés à la terre, et dans de rares cas, vous pouze receivevoir une légère décharge électrique (non dangereuse) en touchant deux apparciels simultanément (ou un appariel et le cable d'antenne). Nous vous conseillons de brancher les apparciels sur le secteur après avoir effectué toutes les connexions nécessaires.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas votre récepteur à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur votre récepteur. Ne posez jamais votre récepteur sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants.

Votre récepteur ne doit jamais être exposé ni à des écoulements, ni à la projection de liquide. De plus, chaque objet rempli de liquide (tel que des vases) ne doit en aucune cas être placé à proximité.

En cas d'orage, débranchez tous vos apparèils audiovisuels du secteur, afin d'éviter les dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour leur recyclage.

En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de SAGEM:

Hotline France: 08 92 23 04 25 (0,34€/min, tarif en vigueur au 01/05/2008)

La programmation de votre récepteur se fait par l'intermédiaire des menus. Pour faciliter la lecture, l'accès à un menu donné sera décrit sous la forme:

« MENU / menu / sous-menu »

Par exemple, lorsque vous lirez:

Allez dans « MENU / Installation / Recherche manuelle »

Vous devez effectuer les actions suivantes avec votre télécommande:

• Appuyez sur la touche « MENU » pour acceder au menu principal.
• Appuyez sur la touche «▼» pour sélectionner « Installation», puis validez avec la touche « OK »
• Appuyez sur la touche «▼» pour sélectionner « Recherche manuelle », puis validez avec la touche « OK ».

Note: dans la suite, les mots en gras correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

1 Consignes Générales 1

1.1 Sécurité 1
1.2 Réception 2
1.3 Kit de livraison 2
1.4 Raccordement au secteur 2

2 Installation 3

2.1 Installation simplifiée 3
2.2 Calage / orientation de l'antenne 5

3 Description de la télécommande 7

4 Description du récepteur TNT 10

5 Utilisation au quotidien 1 1

6 Personnaliser la liste des chaînes 1 2

6.1 Chaines favorites 1 2

Selectionner les chaînes favorites 1 2
Visualiser les chaînes favorites 1 2

6.2 Modifier la liste des chaînes 13

Effacer des chaînes 13
Déplacer des chaînes 13

7 Verrouillage parental 14

Modifier le code PIN 14
Bloquer des chaînes 1 4
Activer ou désactiver le verrouillage parental. 1 4
Verrouiller la configuration du récepteur 15

8 Réinitialisation de votre récepteur TNT 16

9 Options diverses 17

Selection de langue 17

Sélection du standard de sortie TV 17
Selection du format de votre téléviseur 17
Selection du mode de signaux envoyé à votre téléviseur 18
Activation ou désactivation de la numérotation automatique 18
Mosaicique. 18

10 Radios. 19

11 Guide electronique des programmes (EPG) 20

12 Enregistements 21

Programmateur 22
Programmateur 22
d'enregistrements 22

13 Recherche de chaines 23

14 Telecommandes universelles 24

15 Sous-titres et télétexte 25

16 En cas de problème de réception 26

Qu'est-ce qu'une réception perturbée en numérique? 28
Réception avec antenné d'intérieur? 28

17 Garantie 29

18 Environment 3 1

18.1 L'emballage 3 1
18.2 Les piles et batteries 3 1
18.3 Le produit 3 1
18.4 Note sur la consommation electrique 3 2

1 Consignes Générales

1.1 Sécurité

Interférences - Ne placez pas le récepteur à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.

Boîtier - N'ouvre jamais le récepteur ! Il existe un risque de chocoléctrique. Toute intervention eventuelle doit être effectuee par un personnel qualifié.

Intempéries - En cas d'orage, il est conseillé dePTRir la prise d'antenne. Meme si le recepteur et le téléviseur sont debranchés, ils peuvent etre endommagés par la foudre.

Aération - Les fentes d'aération situées sur le boîtier protégent votre récepteur de la surchauffe. Ne placezaucun object, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le récepteur dans un compartment, veilles à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrête du récepteur.

Détérioration - N'utilisez jamais le récepteur s'il est endommagé. Placez toujours votre récepteur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.

Piles - Les piles peuvent être avalées facilement par les petits enfants. Ne laisssez donc pas la télécommande sans surveillance.

Température - Evitez les températures extrémement chaudes ou froides. Placez le récepteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du récepteur.

Humidité - Mettez le récepteur à l'abri de la pluie, de l'humidité et de la poussière. Ne place aucune plante ni aucun vase sur le récepteur. Le liquide peut fortement endommager votre récepteur. Si un liquide pénétre dans le récepteur, débranchez l'appareil et informez-en votre vendeur spécialisé.

1.2 Réception

Ci-après vous trouvrez les 3 raisons justifiant le remplacement de l'antenne:

1. Notre antenné et vos câblages actuels ne convennent pas à la réception de la diffusion numérique en raison de leur âge ou de leur état.
2. Dans votre région, les chaînes numériques sont émises sur une bande de fréquence différente de la bande de fréquence analogue et votre antennne ne peut pas les recevoir.
3. Les nouvelles chaînes numériques sont émises via une autre tour d'émission. Dans ce cas, il est nécessaire de réorienter votre ANTENNE. Autrement, vous pouvez également raccorder une seconde ANTENNE à votre système. Pour de plus amples informations, veuillez contacter votre revendeur spécialisé.

1.3 Kit de livraison

Votre récepteur est livre avec les pièces suivantes:

1 télécommande
- 2 piles AAA -LR03 pour la télécommande
1 cable PERITEL pour la connexion avec le téléviseur (non disponible sur ITD63 ECO FR)
1 adaptateur secteur
1 mode d'emploi

1.4 Raccordement au secteur

Le récepteur doit être raccordé à une pris secteur de 220-240V à l'aide de

l'adaptateur secteur fourni. L'utilisation d'un autre adaptateur peut etre dangereux.

Lorsque vous n'utilisez pas votre récepteur, veilles à lemettre en voille. En cas de danger, par précaution, vous devez impérativement débrancher la prise secteur pour isoler complètement cet apparéil du secteur.

Installer cet apparéil à proximé d'une prise secteur facilement accessible.

2 Installation

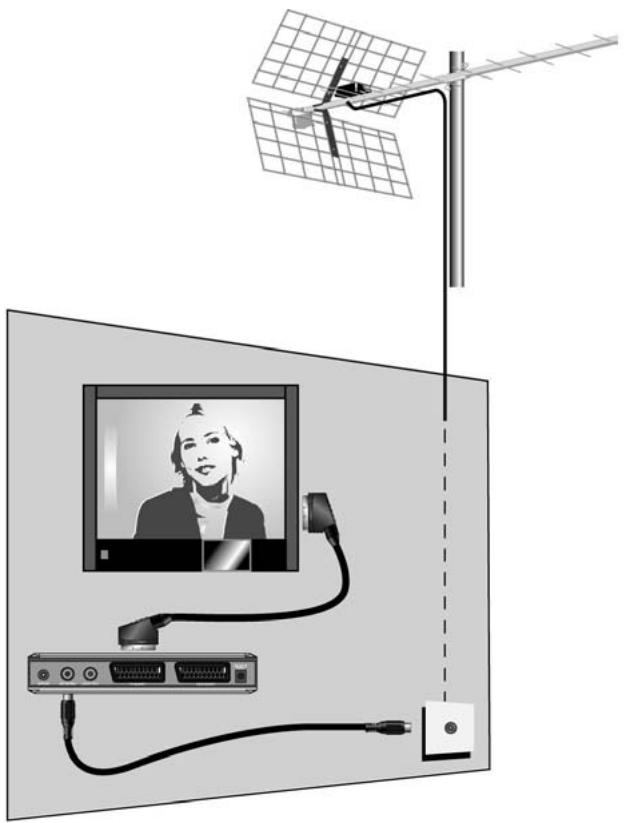

2.1 Installation simplifiée

1. Connectez d'abord votre cable antenne à la prise « RF IN » (voir page 8, « H ») de votre récepteur.
2. Branchez ensuite le cable Péritel sur la prise « TV » (voir page 8, « E ») de votre récepteur, et reliez-le à votre télévisueur.
3. Insérez les piles dans votre télécommande.
4. Connectez d'abord le bloc d'alimentation à votre récepteur, avant de le brancher sur le secteur: le voyant rouge en façon s'allume.
5. Allumez votre téléviseur.

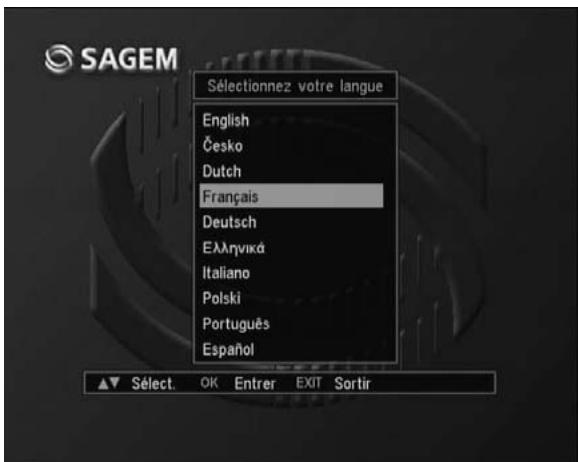

Un menu de selection de langue s'affiche sur l'écran de votre téléviseur: Si ce n'est pas le cas, vérifie les connexions péritel et/ou forcez le mode A/V ou EXT de votre téléviseur (voir la notice de votre téléviseur).

1. La langue française est proposée par défaut: validez simplement avec la touche « OK », ou sélectionné une autre langue à votre convenance.

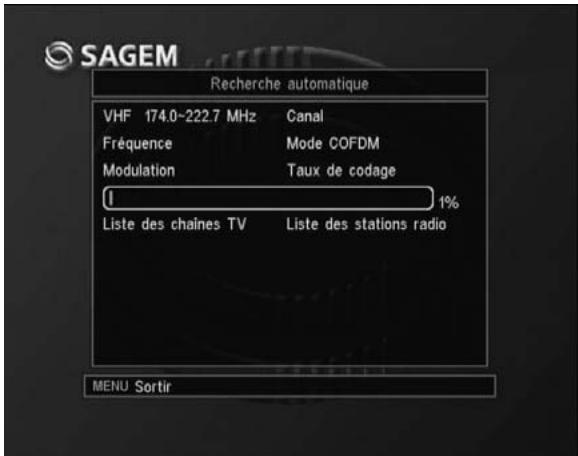

2. Ensuite, la recherche automatique des chaînes démarre. A l'issue de cette recherche, votre récepteur affichera la première chaîne trouvée.

Si la recherche automatique n'a pas trové toutes les chaînes, ou n'entrouve aucune, vous doivent sans doute revoir l'installation de votre ANTENNE (voir paragraphe suivant).

Si aucune chaine n'est trouvée après l'amélioration, votre lieu d'habitation n'est probablement pas encore couvert par la TNT.

A ce stade, l'installation de base est terminée. Il ne vous reste plus qu'à brancher votre magnétoscope ou enregistrateur DVD sur la péritel « AUX » de votre récepteur.

Note: vous pouvez aussi relier votre récepteur et télévisueur avec un cable d'antenne, sur la prise « RF OUT » du récepteur. Il vous permettra de continuer à receivevoir les chaînes analogiques sur votre télévisueur, et aussi d'enregistrrer une émission sur la TNT tout en regardant une chaîne analogue.

L'absence de ce cable ne nuit aucunement ni à l'installation, ni à la réception de la TNT.

2.2 Calage / orientation de l'antenne

Si vous lieu d'habitation est couvert par la TNT, et que vous reçècteur ne trouve aucune châne lors de l'installation, il est probable que l'émetteur sur lequel votre antennne pointe actuèlement n'émet qu'en analogique.

Dans ce cas, vous doivent changer l'orientation de votre antennae.

Cas n°1: vous connaissez un numéro de canal qui émet dans votre région

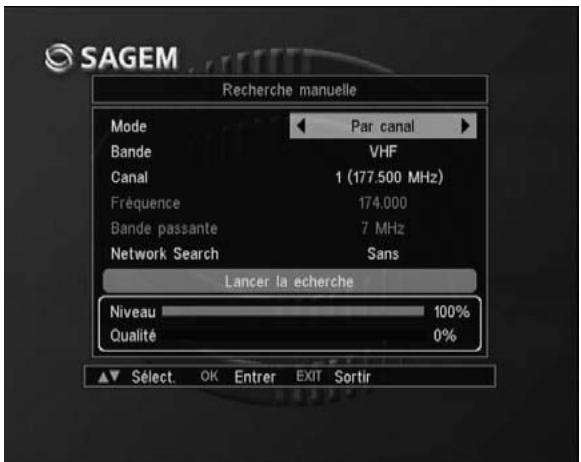

1. Allez dans « Menu / Recherche des chaînes / Recherche manuelle »

1. Descendez sur la troisième ligne et Sélectionnez avec les flèches « le numéro de canal qui émet dans votre région.
2. Patientez quelques secondes et observerz les graphes de « Qualité » et « Niveau »
3. Tournez doucement votre antennpe pour Broker le signal maximal: Lorsque vous vous approchez de la direction de I'emmetteur, le « Niveau » doit d'abord augmenter, puis la « Qualite »
4. Vous doivent pouvoir acceder d'au moins 65% pour avoir une image stable.
5. Si la « Qualité » n'augmente jamais, vous avez sans doute sélectionné un mauvais numéro de canal, ou l'émetteur est trop éloigné de votre lieu d'habitation.
6. Une fois le « Niveau » et la « Qualité » maximal atteint, fixez votre antenné.
7. Lancez ensuite une recherche complète en allant dans « Menu / Recherche des chaînes / Recherche automatique »

Cas n°2: vous receivez les chaînes analogiques, mais ne connaissez pas l'état de couverture de la TNT dans votre région

Si vous étés certain que vous habitiez dans une zone couverte par la TNT, mais que vous ne savez pas sur quels canaux les chaînes en numérique sont diffusées, nous vous suggérons de procéder comme suit:

1. Procurez-vous une antennue UHF à grand gain (au moins 15 dB) et connectez-la directement à l'entrée « RF IN » de votre récepteur.
2. Pointez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (en allant dans « Menu / Recherche des chaînes / Recherche automatique »).
3. Si vous trouvez avec la nouvelle antenne les chaînes que vous ne trouviez pas avec l'ancienne, remplacez tout simplement l'ancienne par la nouvelle.
4. Sinon, tournez l'antenne d'un huitieme de tour et lancez à nouveau une recherche automatique: Tant que vous ne trouvez pas de chaînes, repêzez l'opération ; vous devriez finir par receivevoir quelques nouvelles chaînes.
5. Placez-vous alors sur l'une de ces nouvelles chaînes puis, appuyez deux fois sur la touche « INFO » pour afficher l'indicateur de signal. Tournez doucement l'antenne à droite ou à gauche pour obtenir le niveau de signal maximal. Une fois atteint, fixez votre antenne.
6. Faites à nouveau une recherche automatique de chaînes.

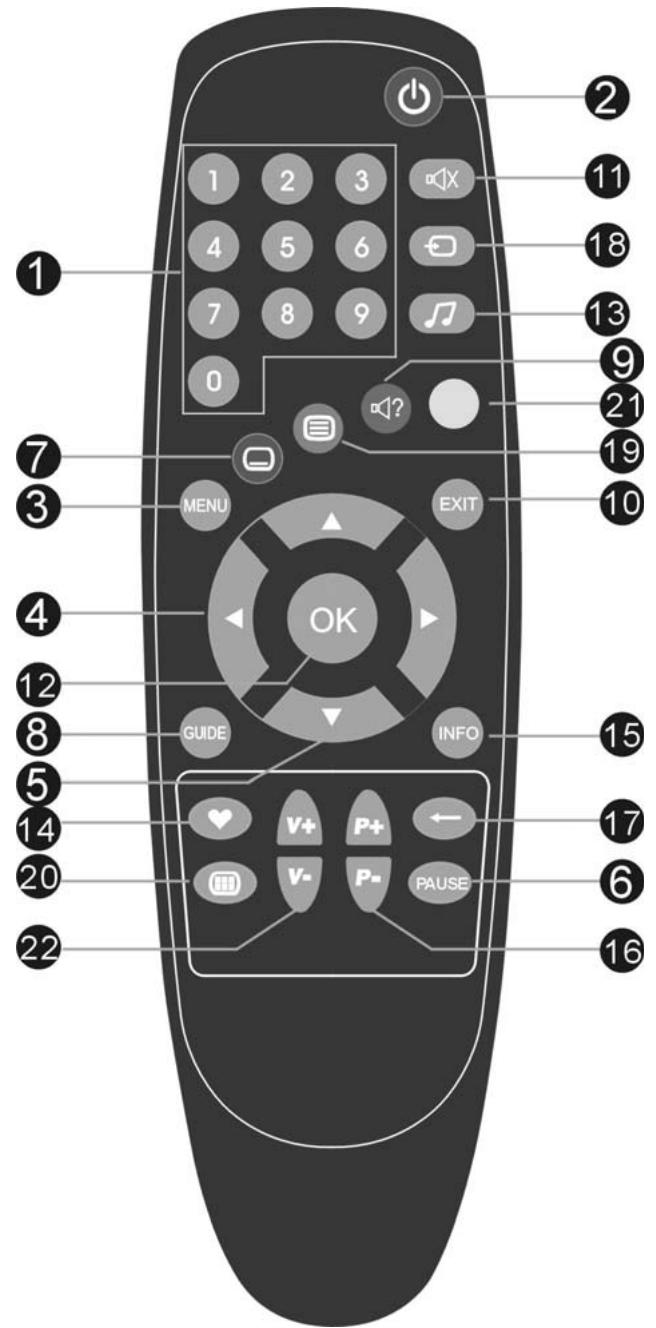

3 Description de la télécommande

1. Touches numériques. Enutilisation normale, permettent de taper le numero de la chaîne souhaitation. Dans les menus, permettent de saisir les valeurs numériques.
2. Touche marche / arrêt. Permet de mettre votre récepteur en voille ou de l'allumer.
3. Touche « MENU ». Permet d'entrée dans le menu principal et d'en sortir.

4. Touches . En utilisation normale, permettent d'ajuster le volume. Dans les menus, permettent de changer la valeur des paramètres.

5. Touches . En utilisation normale, permettent de changer de chaîne. Dans les menus, permettent de passer d'une ligne à la suivante.

6. Touche « PAUSE ». Fige momentarilyément l'image et coupe le son. Un second appui sur cette touche vous permet de reprendre la diffusion.
7. Touche « □ ». Permet d'afficher et d'enlever le menu des sous titres, si disponibles. En mode télétexte, permet d'acceder à certaines fonctions.
8. Touche « GUIDE » (Guide électronique des programmes). Permet d'afficher et d'enlever la liste des programmes en cours et suivants de toutes les chaînes, lorsque ces informations sont diffusées.
9. Touche « ? ». Lorsque qu'une chaine ou émission est diffusée en plusieurs langues, permet de changer de langue. . En mode télétexte, permet d'acceder à certaines fonctions.
10. Touche « EXIT ». Dans les menus, permet de revenir au niveau précédent, ou d'en sortir.
11. Touche ««. Permet de couper/ rétablir le son (par exemple, lorsque vous répondez au téléphone).
12. Touche « OK ». Enutilisationnormale,permét d'afficher la liste des chaînes.Dans les menus,permét de valider unchoix.
13. Touche « J ». Permet de basculer du mode TV au mode RADIO et inversement, lorsque les radios sont disponibles.

En mode radio, les touches vous permettent de faire défilier les radios. Note: la diffusion des radios n'est pas prévue à court terme en France.

1. Touche «♥». Permet d'acceder à la liste des chaînes favorites.
2. Touche « INFO ». Un premier appui permet d'afficher la bannière information de la chaine courante, complenant, entre autre, le titre de l'émission actuelle et celui de la prochaine émission. Un deuxième appui permet d'afficher les caractéristiques techniques, y compris le niveau de signal.

Enfin, un troisième appui permet de sortir des écrans d'information.

1. Touches « P+ » et « P- ». Enutilisationnormale,permettentaussichechanger de chaine.

2. Touche « ← ». Permet de basculer entre la dernière chaîne regardée et la courante, et vice-versa.

3. Touche « → ». Permit d'envoyer ou non les images de la TNT vers le magnétoscope ; ainsi vous pouvez enregistrer des émissions venant d'autres sources.

4. Touche « ® ». Permet d'afficher les sous-titres et les pages télétexte, s'ils sont diffusés. . En mode télétexte, permet d'acceder à certaines fonctions.

Pour sorting des pages télétexte, appuyez sur « EXIT »

1. Touche « ». Permet d'afficher et d'enlever un aperçu de 9 chaînes en même temps.
2. Touche «Jaune». Permet d'acceder à des options en mode télétexte.
3. Touches « V+ » et « V- » En utilisation normale, permettent d'ajuster le volume.

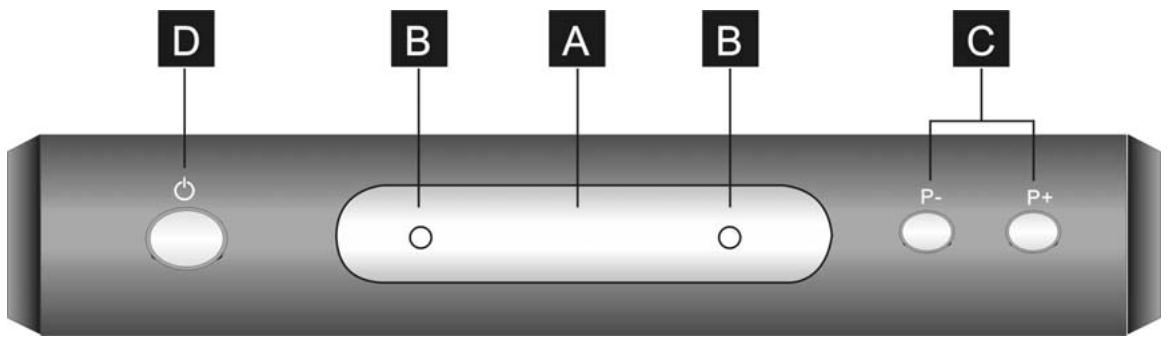

4 Description du récepteur TNT

A. Récepteur infrarouge: recoit les signaux de la télécommande.
B. Témoins lumineux:

Voyant rouge allumé: votre récepteur est sous tension.
Voyant vert eteint: organise recepteur est en veille.
Voyant vert allumé:ète récepteur est en fonctionnement.

C. Touches « P+», « P-»: permettent de changer de chaine, comme sur la télécommande.
D. Bouton marche / arrêt.

E. Sortie péritel TV. Pour connecter votre récepteur au téléviseur.
F. Entrée / Sortie péritel du magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur votre récepteur, qui doit être en voir.
G. Entrée du bloc d'alimentation.
H. Entrée de l'antenne terrestre.

I. Sortie de l'antenne terrestre: permet de reboucler sur votre magnétoscope ou votre téléviseur, pour receivevoir les chaînes analogiques.

J. Sortie de son digital: permet de connecter votre récepteur aux équipements audio déquats.

5 Utilisation au quotidien

Enutilisationnormale,vousn'utiliserezprincipalmentqueles touches suivantes de la telecommande,décrite au chapitre 2:

Touches

pour régler le volume sonore.

Touches ▼

pour changer de chaine.

Touche

pour couper/ rétablir le son.

Touche « GUIDE »

pour acceder au guide des programmes.

Touche « OK »

pour acceder à la liste des chaînes TV.

Touches numériques

pour aller directement à une chaine.

6 Personnelier la liste des chaînes

Vous avez deux possibilités pour personneliser la liste des chaînes:

• Créer des listes de chaînes favorites (jusqu'à 8), ou
• Réorganiser les chaînes existantes en les supprimant ou les déplaçant.

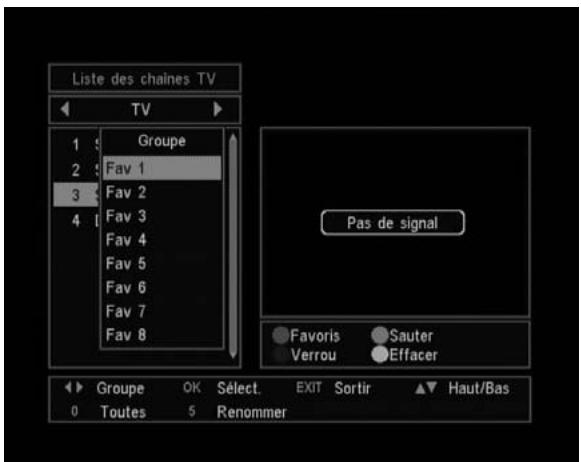

Sélectionner les chaînes favorites

1. Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV», ou appuyez sur la touche « OK »
2. Appuyez sur la touche ROUGE pour entrer en mode Edition.

1. Sélectionnez la chaine que vous poulez ajouter à la liste et appuyez à nouveau sur la touche ROUGE.
2. Sélectionnez la liste favorites dans laquelle vous souhaitez mettre la chaine et appuyez sur « OK »: Un petit symbole apparaitra alors à côté du nom de la chaine.

Note: vous pouvezmettre la meme chaine dans plusieurs listed favorites.

1. Appuyez sur « EXIT » plusieurs fois pour quitter les menus etémoriser votre sélection.

Visualiser les chaînes favorites

1. Appuyez sur la touche «♥ »
2. Sélectionnez avec les flèches la liste favorites souhaïée et validez avec la touche « OK »
3. Désormais, l'utilisation des flèches ▲▼ ou des touches « P+», « P- »

vous fera naviguer parmi les chaînes de la liste favorite sélectionnée.

1. Pour sorting du mode « liste favorites », appuyez sur « OK » pour afficher la liste des chaînes, puis Sélectionnéz la liste TV avec les touches .

6.2 Modifier la liste des chaînes

Effacer des chaînes

1. Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV», ou appuyez sur la touche « OK »
2. Appuyez sur la touche ROUGE pour entrer en mode Edition.
3. Sélectionnez la chaîne à supprimer avec les flèches ▲ ▼.
4. Appuyez sur la touche « OK», une marque de selection apparait après le nom de la chaîne.
5. Répétez l'opération pour sélectionner les chaînes que vous poulez supprimer.
6. Appuyer sur la touche JAUNE pour supprimer les chaînes sélectionnées.
7. Une fenêtre de confirmation apparait: appuyer sur la flèche « pour sélectionner « Oui », puis validez avec « OK »
8. Une fois l'effacement effectué, appuyez sur « EXIT » plusieurs fois pour quitter les menus.

Déplacer des chaînes

1. Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV», ou appuyez sur la touche « OK »
2. Sélectionnez la chaîne à déplacer avec les flèches ▲ ▼.
3. Appuyez sur la touche JAUNE, un petit marqueur avec des flèches apparait après le nom de la chaîne.
4. Déplacez la chaîne à la place souhaïée avec les flèches ▲ ▼.
5. Appuyez sur « OK » pour valider la nouvelle place.

Note: par défaut, le fait de déplacer une chaine ne modifie pas son numéro logique: Par exemple, si vous déplacez « France 4 » entre « France 3 » et « France 5», elle gardera toujours le numéro 14.

Pour que le numéro de châne change avec sa position, il faut que vous désactiviez la numérotation automatique: Allez dans « MENU / Configuration utiliser / Réglage Système / Numérotation Auto», etCHOISEZ « Désactisé » avec les touches « }.

7 Verrouillage parental

Le code PIN vous permet de bloquer les chaînes dont vous voulez

restreindre l'accès, et/ou de protéger la configuration du récepteur.

Votre récepteur est configuré avec « 1234 » comme code PIN par défaut. Nous vous conseillons de le changer à la première utilisation.

Modifier le code PIN

1. Allez dans « MENU / Configuration utiliser / Verrouillage parental »
2. Entrezm voire code PIN actuel.
3. Allez sur la ligne « Nouveau code PIN », puis entrez les 4 chiffres du nouveau code.
4. Sur la ligne « Confirmez code PIN», repêtez le nouveau code.
5. Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Note: veuillage noter précieusement votre code PIN.

Broquer des chaînes

1. Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV», ou appuyez sur la touche « OK »
2. Appuyez sur la touche ROUGE pour entrer en mode Edition.
3. Sélectionnez la chaîne à verrouiller avec les flèches ▲ ▼.
4. Appuyez sur la touche BLEUE, un cadenas apparait après le nom de la chaine.
5. Selon la configuration de votre récepteur, vous serez améné à saisir le code PIN
6. Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Activer ou désactiver le verrouillage parental

1. Allez dans « MENU / Configuration utiliser / Verrouillage parental »
2. Entrez votre code PIN.
3. Allez sur « Châines bloquées », puis selectionnez le niveau de verrouillage avec les touches .
4. Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Une fois activé, vous doivent saisir le code PIN à chaque fois que vous poulez regarder une chaîne bloquée.

Verrouiller la configuration du récepteur

1. Allez dans « MENU / Configuration utiliser / Verrouillage parental »
2. Entrez votre code PIN.
3. Allez sur « Verrouillage Menu», puis sélectionnez « Activé » avec les touches .
4. Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Une fois activé, vous doivent saisir le code PIN à chaque fois que vous pouze modifier un paramètre important de votre récepteur.

8 Réinitialisation de votre récepteur TNT

!! ATTENTION !! Tous vos paramètres personnels (châines favorites, radios, etc.) seront perdus !!

La réinitialisation peut être utile, au cas ou vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles.

En réinitialisant votre récepteur, vous revenez dans la configuration d'origine.

1. Allez dans « MENU / Outils / Réinitialisation »
2. Entrez votre code PIN.
3. Une fenêtre de confirmation apparait: appuyer sur la flèche « pour sélectionner « Oui », puis validez avec « OK »
4. Patientez jusqu'à ce que le menu de selection de langue apparaisse.

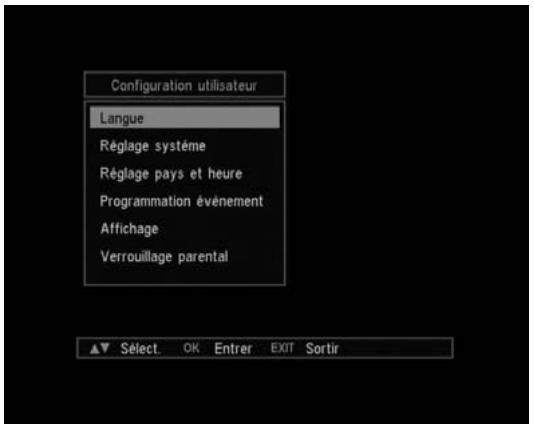

9 Options diverses

Sélection de langue

1. Allez dans « MENU / Configuration utiliser / Langue »
2. Sélectionnez la langue de votre récepteur avec les flèches .

Sélection du standard de sortie TV

1. Allez dans « MENU / Configuration utiliser / Réglage système »
2. Sélectionnez « Standard video »
3. Sélectionnez le standard de votre téléviseur avec les flèches :

PAL Standard européen

NTSC Standard américain

!! ATTENTION !! En cas de doute, laissez ce paramètre sur « AUTO »

Sélection du format de votre téléviseur

1. Allez dans « MENU / Configuration utiliser / Réglage système »
2. Sélectionnez « Format TV »
3. Sélectionnez le format de votre téléviseur avec les flèches :

4:3LB Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

4:3PS Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.

16:9 Pour un téléviseur 16:9. Si votre téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée.

Sélection du mode de signaux envoyé à votre téléviseur

1. Allez dans « MENU / Configuration utiliser / Réglage système »
2. Sélectionnez « Sortie video »
3. Sélectionnez le format de votre téléviseur avec les flèches « » :

CVBS Mode classique

RGB Donne une(Meilleureimage.

!! ATTENTION !! Pour profiter du mode RGB, vous devez posséder un cable péritel avec la totalité des broches connectées !

Activation ou déactivation de la numérotation automatique

Cette fonction, une fois activée, vous permet d'avoir toutes les chaines classées automatiquement suivant l'ordre conventionnel (1 pour « TF1 », 2 pour « France2 », etc.)

1. Allez dans « MENU / Configuration utiliser / Réglage système »
2. Sélectionnez « Numérotation auto »
3. Activez ou désactivez la fonction avec les flèches .

!! ATTENTION !! En cas de doute, laissez cette fonction activée.

Mosaïque

En appuyant sur la touche « «, vous faites apparaitre un aperçu de 9 chaînes. L'image est réactualisée quand vous sélectionnez la chaîne avec les flèches.

10 Radios

Outre des chaînes TV, la TNT permet également de diffuser des radios.

Si au moins une radio est diffusée, dés que vous appuyez sur la touche « J », vous passez au mode Radio. Dès lors, la touche « OK » fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

S'il n'y a pas de radios diffusées (c'est le cas actuellément en France), la touche « J » reste inactive.

Notez qu'à l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

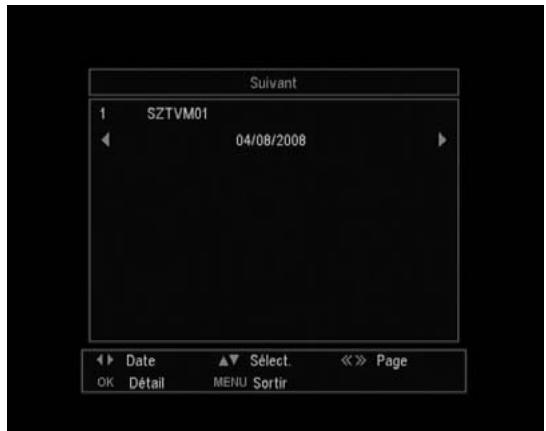

11 Guide électronique des programmes (EPG)

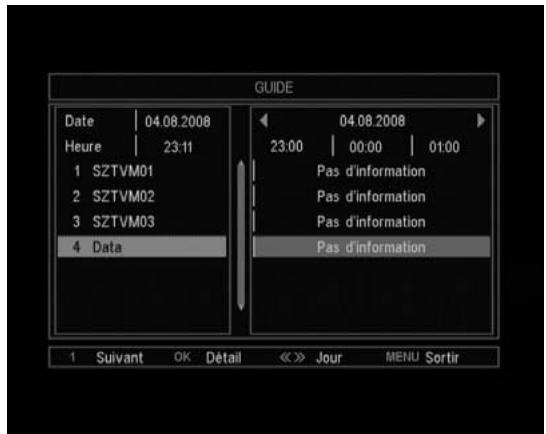

Lorsque vous appuyez sur « GUIDE», votre téléviseur affichera une grille avec:

La liste des chaînes dans la partie gauche, et
- Le nom de l'émission courante, et celle de l'émission suivante pour chaque châne.

Vous peuvent selectionner une émission avec les flèches, et obtenir les détails en appuyant sur « OK »

!! ATTENTION !! Vous serez amené à parcourir la liste des chaînes avec les flèches pourmettreà jourlesinformations.

Sur les chaînes émettant un guide des programmes des émissions à venir, vous pouvez appuyer sur la touche 1 pour y acceder.

Pour information, à l'heure où cette notice est rédigée, seules M6, W9 et NT1 émettent ce type d'information parmi les chaînes gratuites.

12 Enregistrements

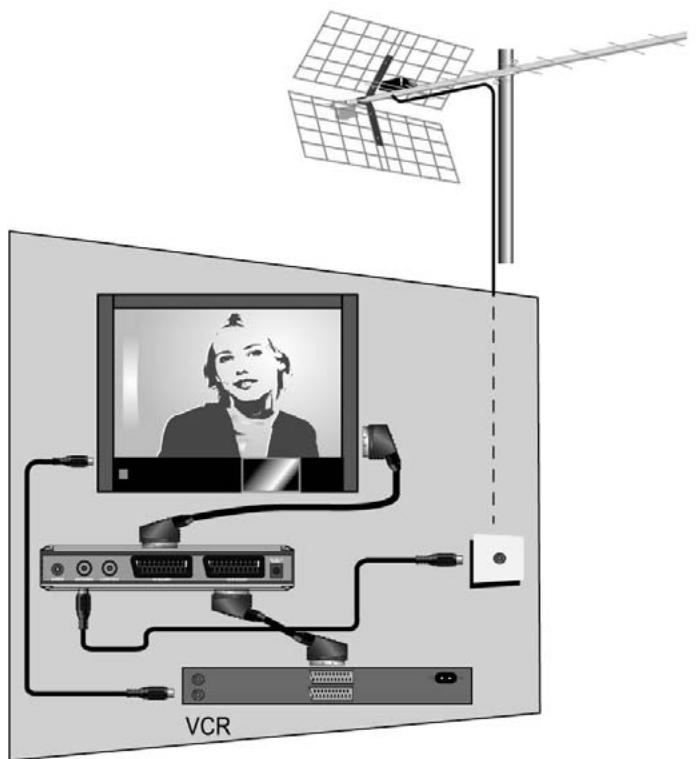

Connectez simplement votre magnétoscope sur la prise péritel « AUX » de votre récepteur.

Pour enregistrer une châne, commencez par visualiser la châne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV (ou 0, EXT, etc.) du magnétoscope.

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.

Pour dire une cassette, mettez d'abord votre récepteur en veille, puis lancez simplement la lecture de la cassette: Le magnétoscope prendra automatiquement la main sur votre récepteur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note: ceci vaut également pour les enregistrleurs DVD.

Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaine de la TNT, vous devez aussi programmer l'activation de votre récepteur TNT, en parallèle de celui de votre magnétoscope.

1. Commencez par visualiser et identifier la chaine souhaitatione.
2. Allez dans « MENU / Configuration utiliser / Programmation événement / Programmation »
3. Choisissez un numéro libre sur la ligne « Numéro » avec les flèches (la première fois, choisissez 1).
4. Choisissez « Une fois » sur la ligne « Mode » avec les flèches .
5. Vérifiez le nom de la chaîne sur la ligne « Programme », et le changer avec les flèches ⇌ le cas échéant.
6. Choisissez le jour sur la ligne « Jour», avec les flèches .
7. Choisissez le mois Sur la ligne « Mois », avec les flèches .
8. Entrez l'heure de début de votre émission sur la ligne « Heure »: Appuyez d'abord sur « OK», saisissez l'heure et les minutes avec les touches numériques, puis validez avec « OK».
9. Entrez de la même manière la durée de l'émission (en heures et minutes) sur la ligne « Durée »
10. Appuyez sur « EXIT », puis confirmez avec « Oui »
11. Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.
12. Réglez maintenant votre magnétoscope avec les mêmes données pour qu'il enregistre la chaîne AV au même moment.

Note: sur la ligne « Mode», vous pouvez aussi désir « Quotidien », « Hebdomadaire » ou « Mensuel » pour programmer un enregistrement périodique.

13 Recherche de chaînes

Cette opération est à faire des que vous perdez une chaine, ou lorsque de nouvelles chaînes sont diffusées dans votre région.

1. Allez dans « Menu / Recherche des chaînes / Recherche automatique »
2. Sur la ligne « Mode», laissez votrechioix sur « Toutes »
3. Allez sur la ligne « Lancer la recherche », et appuyez sur « OK »

Note: sur la ligne « Mode », vous pouvez désirir « Clair » pour ne limiter la recherche qu'aux chaînes gratuites.

Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes possédant des plages en clair (tel que Canal+, Paris Première, TPS Star,...) seraient ignorées si ces dernières émettent en crypté au moment de la recherche.

14 Telecommandes universelles

Les télécommandes universelles doivent être programmes avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné.

C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes SAGEM.

Si aucun code SAGEM ne fonctionne, essayez une recherche automatique. Et si la recherche automatique échoue, Il est probable que votre télécommande universelle ne soit pas compatible.

Dans ce cas, nous vous recommendons de prendre directement contact avec le fabricant de la télécommande universelle.

15 Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (Ex: TF1, à l'heure où cette notice est rédigée). Pour y acceder, appuyez sur la touche VERTE, et appuyez sur la touche « EXIT » pour ensorting.

Certaines chaînes diffusent, à certains moments, des sous-titres en standard video. Pour les activer:

1. Appuyez sur la touche ROUGE.
2. Sélectionnez l'options « Standard video » sur la ligne « Sous-titrage » avec les flèches .
3. Si la ligne « Langue »:

Est grisée, la chaine ne diffuse pas de sous-titres.
- Affiche, par ex, « fra (1/2)», la chaine diffuse des sous-titres en 2 langues, dont la courante est le Français.

16 En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que sur les canaux utilisés.

Important: en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne:

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre antennapointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre Antenne (voir paragraphe 1
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.	Votre système d'antenna collective n'est pas adapté au numérique terrestre.	Consultuez votre propriété ou votre syndic de co-propriété.
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre zone n'est pas encore couverte par la TNT.	Aucune solution dans l'immédiat. Attendez que votre zone soit couverte par la TNT.
Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfaite.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur. 2 - Essayez un amplificateur de mât. 3 - Procurez-vous une antenne plus performante.
Vous receivez toutes leschains numinériques, mais la réception estperturbée à certainsmoments ( quand unappareil électriquesallume, par exemple).	Vous étés perturbé pardes parasites.	1 - Remplacez le cordonTV qui va de la prise TV àvotre récepteur par uncordon à blindagedenforcé.2 - Remplacez lesaccessoires (répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et la prise.
Vous receivez certainscanaux, mais d'autres sont perturbés ou pasreçus du tout.	Vous étés victimed'échos.	1 - Modifiez légèrementl'orientation de l'antenne.2 - Remplacez l'antenepar une nouvelle ayantdes grilles anti-échos plusperformantes.
Vous ne receivez quecertains canaux inférieursà 60 ; leurs supérieurs à60 sont perturbés ou pasreçus du tout.	Votrue antennecoupe l Haut de la bande UHF.	Procurez-vous uneantenne performante surtoute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35,mais pas ceux comprisentre 36 et 69 (ouinversement).	Votrue antennene captequ'une partie de la bandeUHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votrecception estcorrecte la plupart du temps, mais elle estperturbée quand il pleut,ou à certains momentsapparemment aléatoires.	Votrue étés en limite dezone de couverture.	Procurez-vous uneantenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits办实事 qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné interieure. Il est toute fois possible de recevoir correctement avec une antenné interieure si vous étés situé à proximité d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telephones sans fil, aspirateurs,...). Il est donc possible que la réception soit perturbée par moments.

17 Garantie

Avertissement

Afin de faire exercer la garantie, vousdez contacter votre revendeur specialisé ou la Hotline Sagem Communications au numero 08 92 23 04 25a)

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagem Communications vous conseillera sue la procEDURE a suivre.

La procédure à suivre est la suivante:

1) Le matériel neuf est garanti (pièces et main d'oeuvre)b) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant fjoi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par Sagem Communications jusqu'à la première de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'applique pour autant que le matériel ait est utilisé dans les conditions normales et conformément à sa destination.
3) Pendant cette période de garantie de 12 mois, le recepteur defectueux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 25a)

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagem Communications) et renvoyé à votre adresse en France, gratuitement.

Aucun matériel de prét ne sera fourni pendant le début de réparation.

4) Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de:

joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
- vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment date et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des définuts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

a) 0,34€/min, tarif en viqueur au 01/05/2008.
b) hors cas d'exclusions de garantie mentionnés plus loin dans le document.

1) Les pannes ou les dysfonctionnements dus:

au non respect des consignes d'installations et d'utilisation, ou
- à une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, dégats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- à des modifications du matériel effectuees sans accord ecrit de Sagem Communications, ou
- à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagem Communications.

2) Les dépréciations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
3) L'usure normale du matériel ainsi que l'usure des accessoires.
4) La fourniture de nouvelles versions logicielles.
5) Les travaux d'exploitation courante: livreaison, mise en place ou échange d'accessoires...
6) Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications.
7) Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8) Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION:

1) Les pieces défectueuses échangées deviendront la propriété de Sagem Communications
2) Sous réserve des dispositions légales impératives, Sagem Communications n'assure aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagem Communications ne prendaucunengagement etneconsentaucune garantie surla qualitéou la performance du matériel pourquelqueusage particulierque ce soit.La responsabilité deSagem Communications,qu'elle qu'en soit la cause,estlimiteréau prix payé parleClient pour le matériel. Enaucun cas,Sagem Communications ne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes,perte de bénéfices,perte de données,manque à gagner,atteinte à l'image,interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

18 Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

18.1 L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour facilitier ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

18.2 Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

18.3 Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques.

A ce titre, la reglementation européen vous demande de proceeder à sa collecte sélective:

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

18.4 Note sur la consommation électrique

Le récepteur que vous venez d'acquerirporte la marque « ECO», témoin de la volonté de Sagem Communications de contribuer à la preservation de l'environnement, notamment en réduisant le plus possible la consommation électrique de ses produits.

Ainsi, en veille profonde¹, votre récepteur consomme moins de 2W.

Cependant, dans quelques cas particuliers de fonctionnement, avec des équipements branchés sur sa prise « AUX», votre récepteur sera amené à fonctionner en « veille active » pour assurer le transfert des signaux vers votre télévisueur. De ce fait, il sera amené à consommer plus de 2W, même si, visuellement, il parait être en veille.

Par exemple, lorsque vous magnétoscope ou lecteur DVD est branché sur la prise « AUX » de votre récepteur, et que vous regardez une cassette video ou un DVD, votre récepteur fonctionnera en « voirille active», et consommera un peu plus d'énergie (environ 3W),pendant toute la durée d'utilisation de votre magnétoscope ou lecteur DVD.

Si vous téléviseur possède plusieurs prises Péritel, nous vous conseillons de brancher votre magnétoscope ou lecteur DVD directement sur votre téléviseur, ce qui permet d'éviter le fonctionnement de votre récepteur en « veille active ». Vous contribuuez ainsi à une consommation électrique optimisée de vos appareils.

Document non contractuel

Société anonyme au capital de 167 038 185 _ - 440 294 510 RCS PARIS

Le Ponant de Paris - 27, rue Leblanc - 75015 PARIS - FRANCE

www.sagemcommunications.com

sagemcommunications
