MODE D'EMPLOI AV2 D-LINK

Préface D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis. Révisions du manuel Révision Date Description

1.0 18 juillet 2012 + Version initiale de la version A1 du matériel

1.1 01 novembre 2012 | - Mise à jour description du produit

Marques commerciales D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d’autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective. Copyright © 2012 D-Link System, Inc. Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 2

Table des matières Table des matières Révisions du manuel... Marques commerciales. Présentation du produit. Contenu de la boîte. Configuration système requise nn 4 Introduction Caractéristiques Description du matériel Voyants. Connexion Installation du matériel Bouton-poussoir de sécurité Éléments à prendre en compte avant d'installer le réseau CPL 12 Résolution des problèmes ss 14 Caractéristiques techniques ss 15 Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link

Section 1 - Présentation du produit

Contenu de la boîte DHP-328AV + PowerLine AV 2-Port Mini Adapter DHP-328AV D-Link % + Câble Ethernet + CD-ROM avec manuel d'utilisation + Guide d'installation rapide DHP-329AV + PowerLine AV 2-Port Mini Adapter DHP-328AV X2 D-Link + Câble Ethernet X2 + CD-ROM avec manuel d'utilisation + Guide d'installation rapide Configuration système requise + Windows’7, Windows Vista’, XP (avec Service Pack 3) - Interface Ethernet (10/100/1000 Mbits/s) + PC avec processeur 1,5 GHz + Mémoire de 1 Mo Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link

Section 1 - Présentation du produit

Introduction D-Link lance son nouveau mini-adaptateur XPL AV de 200 Mbits/s*, qui vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques de jeux à travers le support le plus omniprésent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus. Caractéristiques + Fournit l'Ethernet aux connexions CPL (Courant Porteur en Ligne) -_ Transfert rapide de données allant jusqu'à 200 Mbits/s* + Deux ports Ethernet + _ Simplicité d'installation Plug & Play + _Bouton-poussoir de sécurité + Mode d'économie d'énergie

• Le débit maximum repose sur le taux de transmission PHY théorique. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau et le surdébit, peuvent réduire le débit de transmission réel des données. L'interférence provenant de dispositifs qui génèrent un bruit électrique, comme les aspirateurs et les sèche-cheveux, pourrait nuire aux performances de ce produit. Ce produit peut interférer avec le fonctionnement de certains dispositifs, notamment les systèmes d'éclairage équipés d'un variateur, les radios à ondes courtes où d'autres périphériques électriques qui ne sont pas conformes aux normes HomePlug AV et IEEE1901. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 5

Section 1 - Présentation du produit

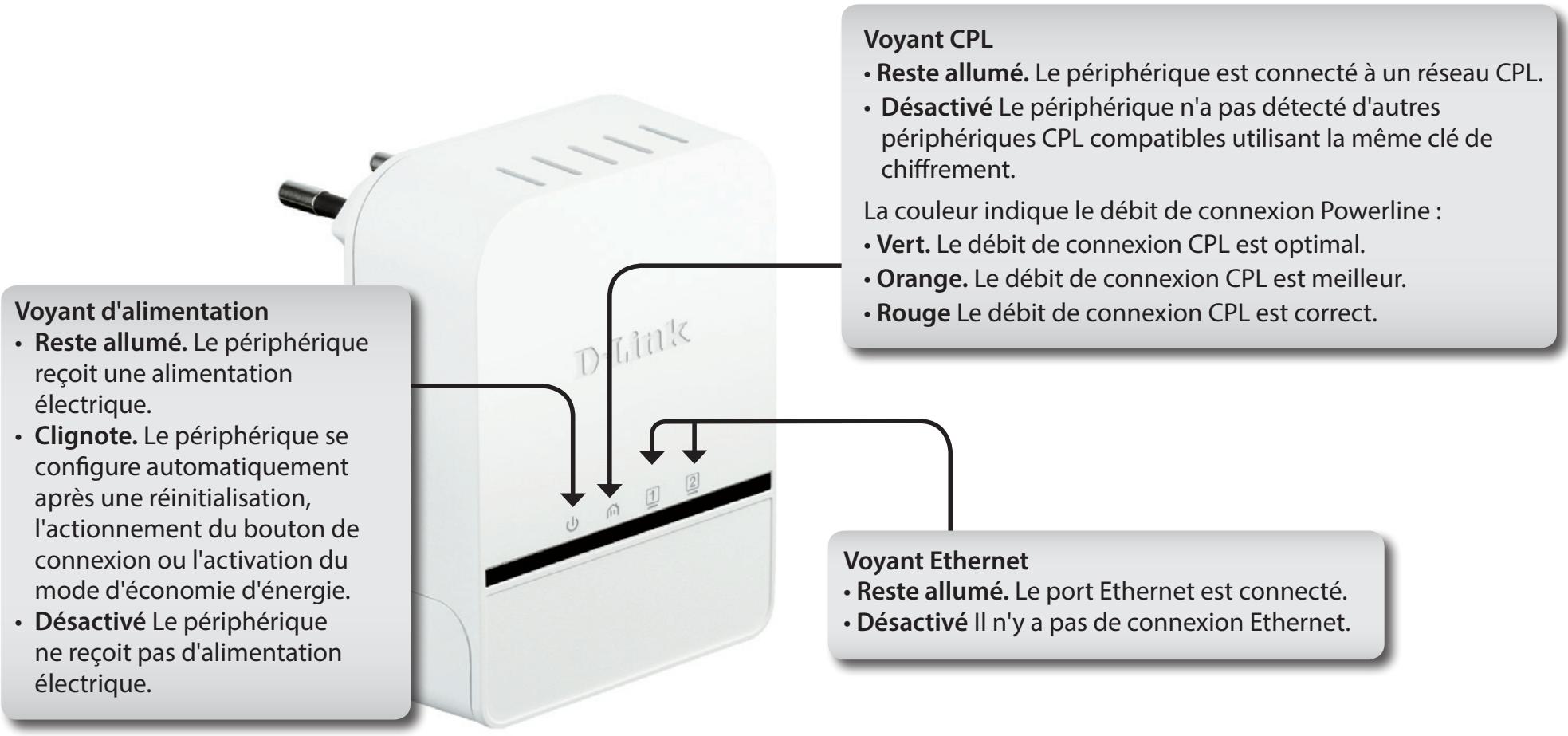

Description du matériel Voyants Voyant CPL - Reste allumé. Le périphérique est connecté à un réseau CPL. + Désactivé Le périphérique n'a pas détecté d'autres périphériques CPL compatibles utilisant la même clé de L chiffrement. æ La couleur indique le débit de connexion Powerline : - Vert. Le débit de connexion CPL est optimal. + Orange. Le débit de connexion CPL est meilleur. - Rouge Le débit de connexion CPL est correct. Voyant d'alimentation - Reste allumé. Le périphérique reçoit une alimentation électrique. -+ Clignote. Le périphérique se configure automatiquement après une réinitialisation, l'actionnement du bouton de connexion ou l'activation du mode d'économie d'énergie. Désactivé Le périphérique ne reçoit pas d'alimentation électrique. Voyant Ethernet - Reste allumé. Le port Ethernet est connecté. + Désactivé Il n'y a pas de connexion Ethernet. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 6

Section 1 - Présentation du produit

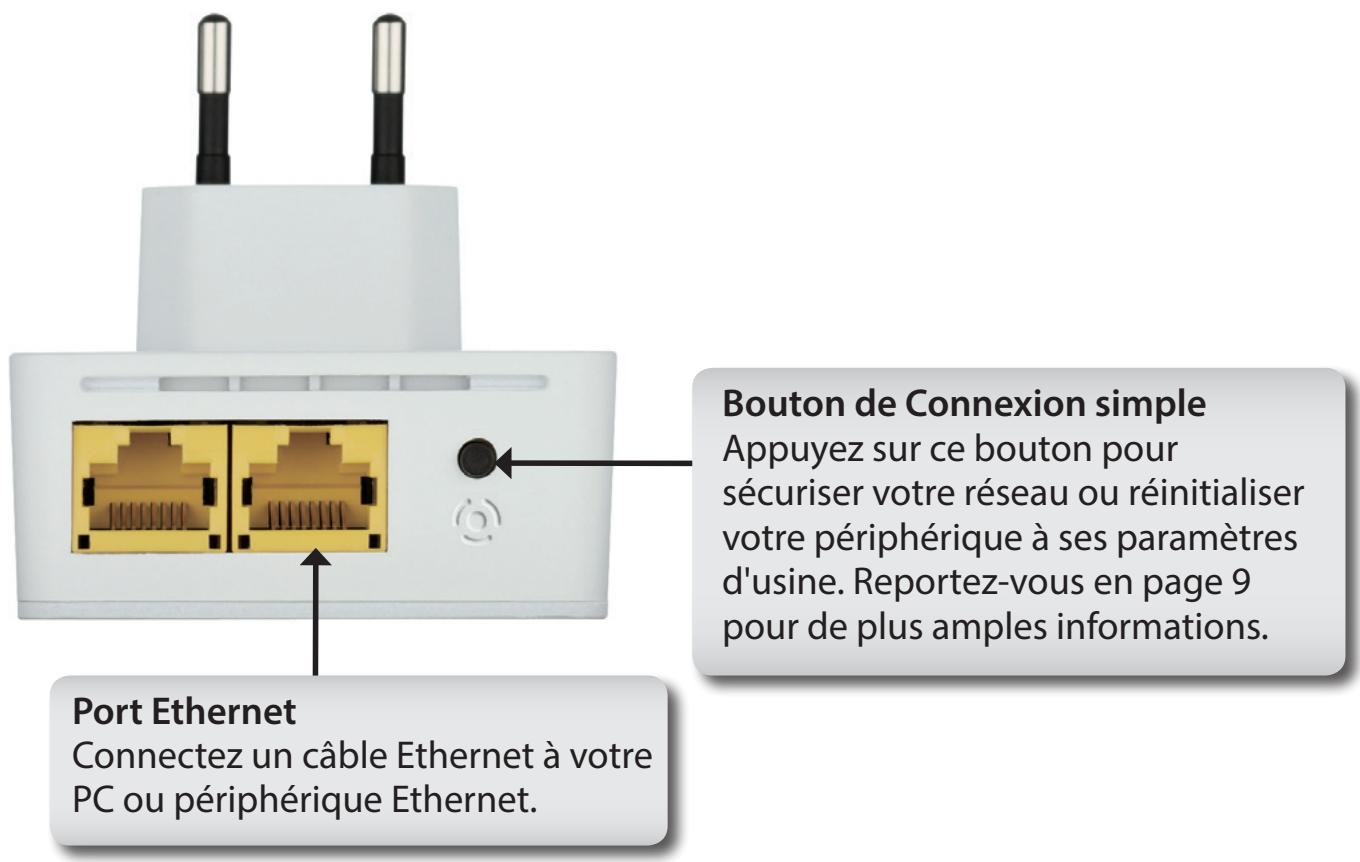

Description du matériel Connexion Bouton de Connexion simple @« Appuyez sur ce bouton pour ; sécuriser votre réseau ou réinitialiser oi votre périphérique à ses paramètres d'usine. Reportez-vous en page 9 Se pour de plus amples informations. Port Ethernet Connectez un câble Ethernet à votre PC ou périphérique Ethernet. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 7

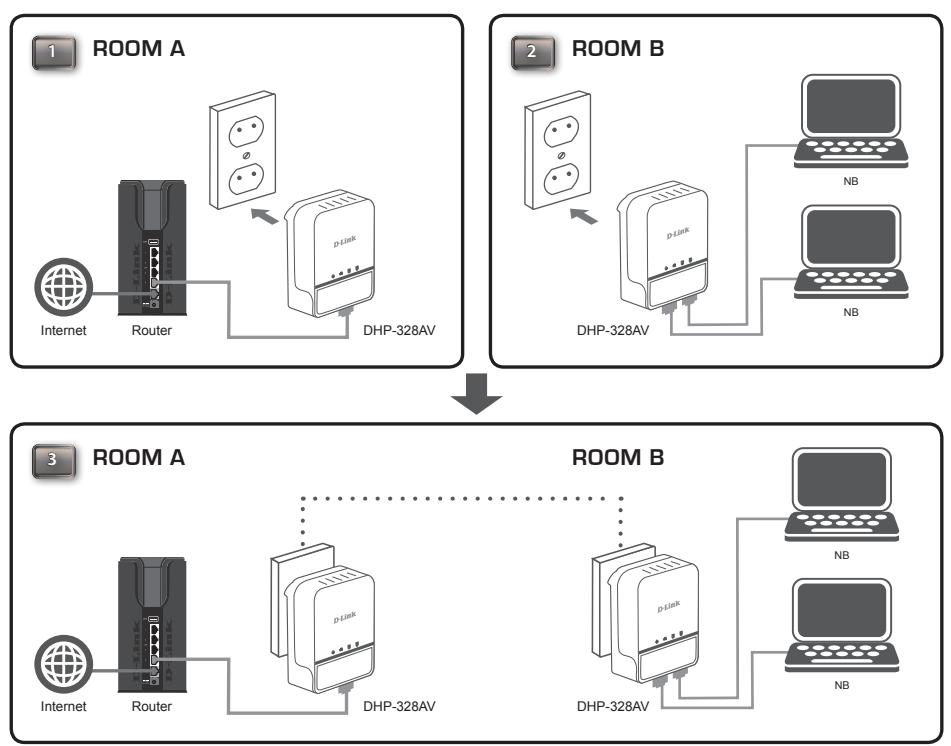

Installation du matériel Alimentation Branchez le DHP-328AV à une prise de courant murale ou à un bloc multiprise. Remarque: La source d'alimentation est confirmée lorsque le voyant d'alimentation du DHP-328AV s'allume. Connexion du câble Ethernet Branchez une extrémité du câble Ethernet fourni au connecteur du câble réseau du DHP-328AV et l'autre La R9OM A FoeME extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque le voyant Ethernet du DHP-P328AV s'allume. Mode d'économie d'énergie activé Lorsque vous appuyez sur le bouton Simple Connect (Connexion simple) deux fois de suite rapidement, le DHP-328AV passe en mode d'économie d'énergie. Pour le réactiver, il suffit d'appuyer de nouveau sur ce bouton. AVERTISSEMENT ! Les périphériques CPL de D-Link ne peuvent pas être configurés alors que le mode d'économie d'énergie est activé. DHP-328av DHP-328av Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link

Bouton-poussoir de sécurité Sécurité du PowerLine AV 2-Port Mini Adapter : explication Les PowerLine AV 2-Port Mini Adapters d'un même réseau doivent posséder une clé de chiffrement identique (HomePlug AV par défaut). Tous les PowerLine AV 2-Port Mini Adapters possédant la clé de chiffrement par défaut peuvent communiquer ensemble. Il'est recommandé de créer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protéger le réseau contre tout accès non autorisé via le réseau CPL. Pour créer une clé de chiffrement privée plutôt que d'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifiez que leur clé de chiffrement est HomePlug AV (valeur par défaut). Si la clé de chiffrement n'est pas réglée sur la valeur par défaut, appuyez sur le bouton Simple Connect (Connexion simple) pendant 10 secondes pour la réinitialiser la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple connect (Connexion simple) du premier adaptateur pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. L'adaptateur crée une clé de chiffrement privée, générée de manière aléatoire, que chaque PowerLine AV 2-Port Mini Adapter utilisera. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 9

3. Deuxième adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau Powerline pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes. Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés. Remarque : Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton Simple Connect (Connexion simple) pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

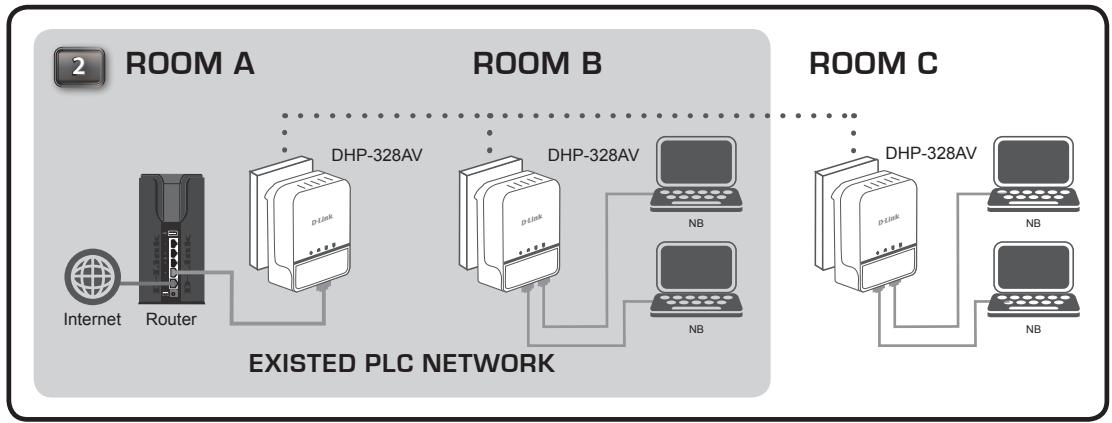

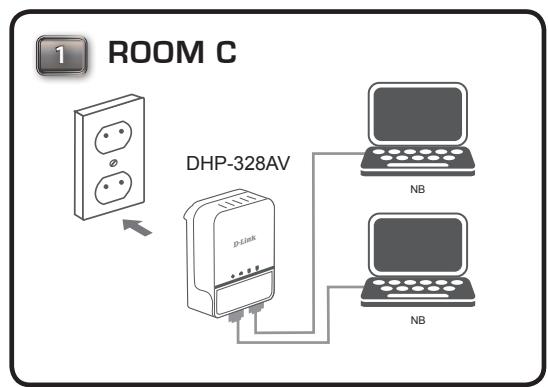

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. Ensuite, appuyez sur le bouton de n'importe quel adaptateur de votre réseau Powerline pendant deux secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes. Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 10

ROOM C | 5 DHP-328AV Internet Router

Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link

Éléments à prendre en compte avant d'installer le réseau CPL Planifiez l'emplacement de vos périphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées

par un commutateur mural afin d'éviter de couper l'alimentation du périphérique.

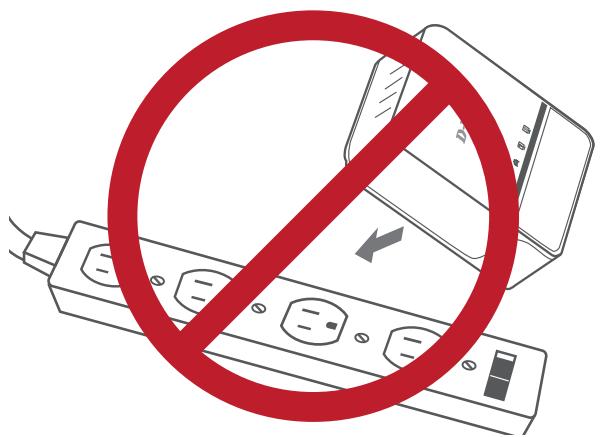

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une

multiprise car cela pourrait l'empêcher de fonctionner correctement, ou réduire la performance du réseau.

3. Évitez de brancher les périphériques CPL dans une prise de courant située près d'un

appareil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.

4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique.

5. Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation à des prises électriques correctement

mises à la masse. 6. Le périphérique CPL est équipé d'une fiche à trois broches pour garantir une mise à la masse appropriée. N'utilisez pas Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 12

d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du câble.

7. Consignes de sécurité importantes

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvrez pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.

2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.

3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.

4. Utilisez le périphérique dans un lieu sec ; évitez les environnements humides.

5. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide.

6. Tenez le périphérique à l'abri de la lumière directe du soleil.

7. Ne recouvrez pas les aérations du périphérique et ne les obstruez pas.

8. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.

9. Évitez de placer le périphérique à proximité d'un dispositif de chauffage où un radiateur.

10. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.

Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 13

Section 5 - Résolution des problèmes

Résolution des problèmes + Je ne peux configurer aucun paramètre du PowerLine AV 2-Port Mini Adapter, un message d'erreur s'affiche quand j'essaie de le configurer : Vérifiez que vous n'avez pas débranché le PowerLine AV 2-Port Mini Adapter durant sa configuration. + J'ai branché le câble de connexion dans un autre adaptateur réseau et maintenant l'utilitaire ne fonctionne plus correctement : Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le câble de connexion. -+ J'ai beaucoup de problèmes pour configurer mon réseau : Si vous avez beaucoup de problèmes pour configurer votre réseau avec deux PowerLine AV 2-Port Mini Adapters ou plus, veuillez réinitialiser tous vos adaptateurs réseau, puis recommencez à configurer les adaptateurs. Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link 14

Annexe A - Caractéristiques techniques Caractéristiques techniques Ports réseau Température de fonctionnement - Deux ports Ethernet + 0°C - 40°C Entrée CA Température de stockage + 100-240 V, 50/60 Hz, 0,1 À +-10°C - 70°C Standard Humidité + Compatible avec la norme IEEE1901 - En fonctionnement : 10% à 90% d'humidité relative + HomePlug AV - En stockage : 5 % à 90% d'humidité relative CEM - CE Classe B / FCC Sécurité -CELVD/UL Chiffrement + AES 128 bits Manuel d'utilisation du DHP-328AV/DHP-329AV de D-Link
