FOIRE AUX QUESTIONS - DRS918JE DE DIETRICH

Comment réinitialiser le DE DIETRICH DRS918JE ?

Pour réinitialiser votre appareil, débranchez-le pendant environ 10 secondes, puis rebranchez-le. Cela devrait rétablir les paramètres d'usine.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le thermostat est réglé sur une température supérieure à la température ambiante. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de mon DE DIETRICH DRS918JE ?

Retirez le filtre situé à l'arrière de l'appareil et lavez-le à l'eau chaude savonneuse. Rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Pourquoi l'affichage clignote-t-il ?

Un affichage clignotant peut indiquer un problème avec l'alimentation ou un dysfonctionnement. Vérifiez la connexion électrique et redémarrez l'appareil. Si cela continue, contactez le service technique.

Comment régler la température de cuisson ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour sélectionner la température souhaitée. Consultez le manuel pour des recommandations spécifiques selon les types de plats.

Quelle est la capacité du DE DIETRICH DRS918JE ?

Le DE DIETRICH DRS918JE a une capacité de 30 litres, idéale pour les petites et moyennes cuisines.

Comment éviter les odeurs lors de l'utilisation ?

Assurez-vous que votre appareil est bien ventilé et nettoyez régulièrement le filtre et l'intérieur. Vous pouvez également utiliser des produits désodorisants adaptés.

L'appareil émet des bruits étranges, que faire ?

Des bruits peuvent être normaux pendant le fonctionnement, mais si les bruits sont inhabituels, vérifiez que rien ne bloque les ventilateurs et que tous les composants sont en place. Si le problème persiste, contactez un technicien.

Où puis-je trouver des pièces de rechange pour le DE DIETRICH DRS918JE ?

Vous pouvez trouver des pièces de rechange sur le site officiel de DE DIETRICH ou auprès de revendeurs agréés. Assurez-vous d'avoir le modèle exact pour éviter les incompatibilités.

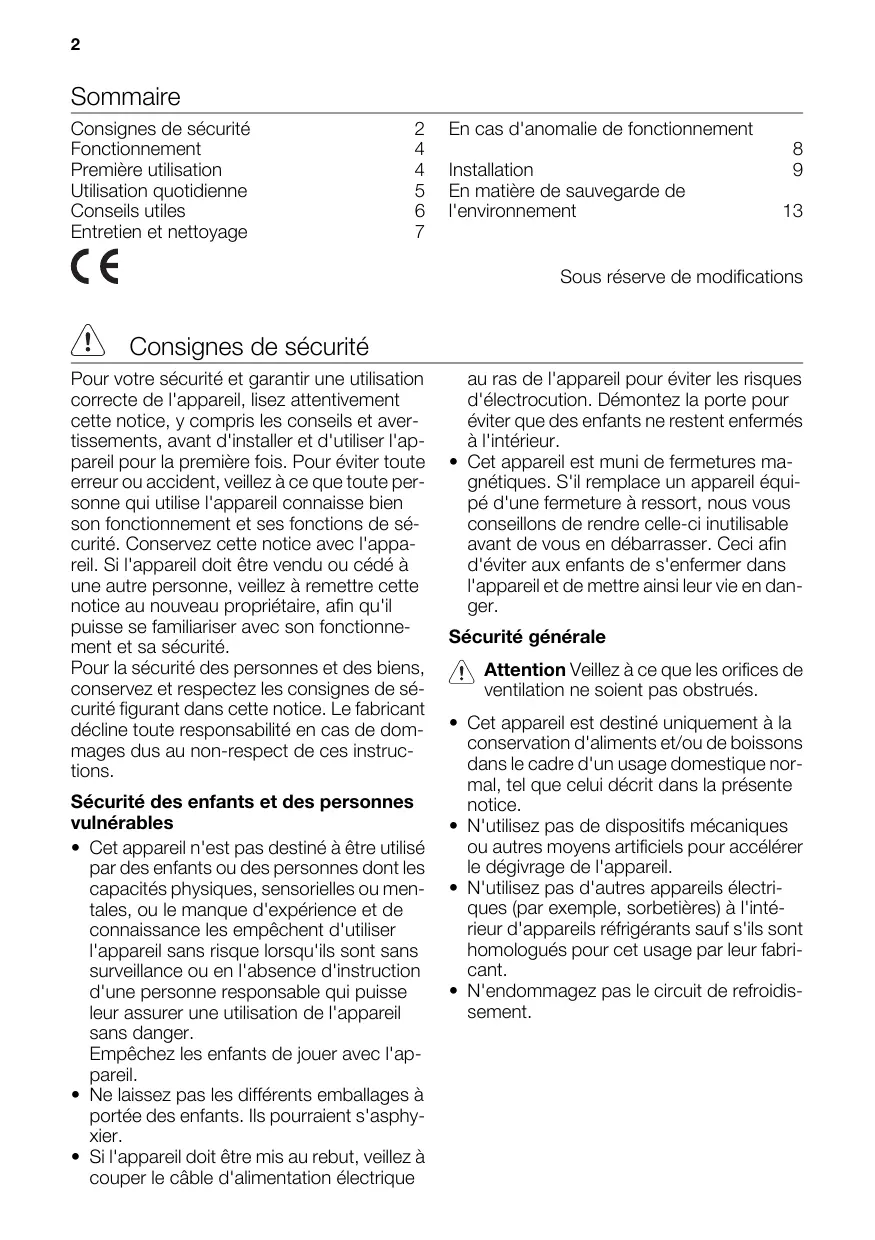

MODE D'EMPLOI DRS918JE DE DIETRICH

Consignes de sécurité	2
Fonctionnement	4
Première utilisation	4
Utilisation quotidienne	5
Conseils utiles	6
Entretien et nettoyage	7

En cas d'anomalie de fonctionnement	8
Installation	9
En matière de sauvegarde de l'environnement	13

Sous réserve de modifications

! Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, liquez attentionivement cette notice, y compris les conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connasse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, voirlez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de securité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou menales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.
- Ne laïsez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
- Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique

au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cét apparéil est muni de fermetures magnetiques. S'il remplace un apparéil équi-pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger.

Sécurité générale

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la presente notice.
• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage de l'appareil.
• N'utilise pas d'autres apparèils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabri-cant.

• N'endommagez pas le circuit de refroidissement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endomagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aéréz soigneusement la pierce où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

! Avertissement Les composants élec-triques (cordon d'alimentation, prise, compresseur) doivent être replacés par un technicien d'entretien/agree ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pasprésent 1) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touchez pas les produits congelés sortant du concélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
9. Évitez les expositions prolongées de l'applié aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides in-flammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulierement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigerateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

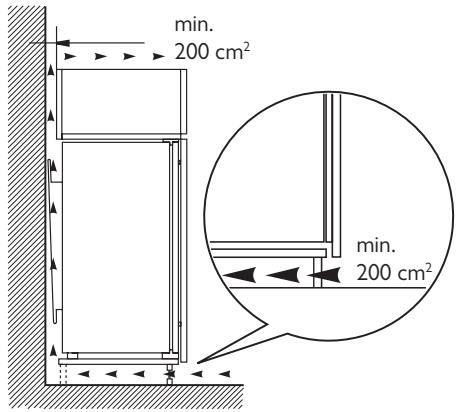

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement. 2)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation devoiture apparueil ne contiennent pas de

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil,tournez le bouton du thermostat sur la position "0".

Réglage de la température

La température est réglée automatiquement. Pour faire fonctionner l'appareil, précédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

C.F.C. contributor ari as prserver l'environnement.L'appareil ne doit pas etremis au rebut avec les ordures menagerees et les dechets urbains.La mousse d'isoation contient des gaz inflammbles:l'appareil sera mis au rebut conformement aux reglements applicables disponibles apres des autorites locales.Veilze a ne pas deteterer les circuits frigorificques,notament au niveau du condenseur.Les materiaux utilisés dans cet appeareil identifiés par le symbole 3 sont recyclables.

Toutefois, le réglage doit êtrecision en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compréseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une température plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.

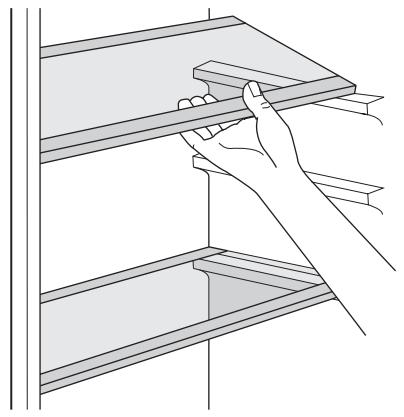

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayêtes poussent être placées en fonction des besoins.

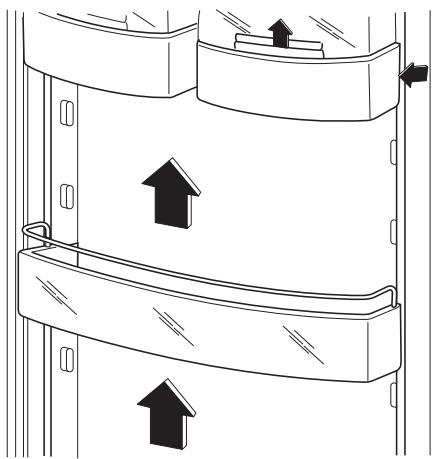

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliements conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit: tirez progressivement dans le sens des flèches pour les dégager, puis repositionnézles selon les besoin.

Indicateur de températe

Pour vous aider au bon réglage de votre appar-
pareil nous avons équipé yours réfrigerateur
d'un indicateur de température, celui-ci étant
place dans la zone la plus froide.

La zone la plus froide du compartment réfrigérateur se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre régrigrateur.

L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre apparéil.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparaisse. Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Réglez le dispositif de réglage de température sur une position inférieure. L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progrèsvement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

Important Àpès chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température.

Si l'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente élevée, thermostat sur une position élevée, ouvertures féquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à atteoir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compartment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifier la position du dispositif de réglage de température de façon à Obtérer des périodes d'accut du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur
• couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez les aliments pour que l'air puisse circuler librement autour

Thermostat à régler

Température correcte

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à léguimes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des réci pients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alumi nium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille: bouchez-le et place-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigerateur, s'ils ne sont pas correctement emballés.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appeareil contient des hydrocarbures dans son circuit réfrigerant : l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnexe.
• vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abirmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommendé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

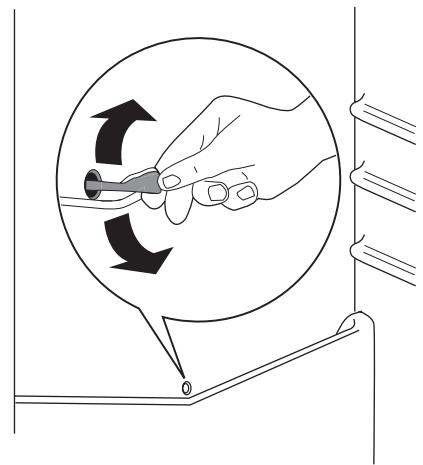

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est

collectee dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du comprisseur, d'ou elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évocation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nétoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

debranchez l'appareil
retirez tous les aliments
- dégivrez ^3) et nettoyez l'appareil et tous les accessoires
- laisses la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des alimentés en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie	Cause possible	Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est étant.	Mettez l'appareil en fonctionnement.
	La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
	Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.	Branchez un autre appareil électrique sur la prise de courant.Faites appel à un électricien quali-fié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
Le comprésseur fonctionne en permanence.	La température n'est pas bien régée.	Sélectionnez une température plus élevée.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
	La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans l'appareil.
	La température ambiente est trop élevé.	Réduisez la température ambiente.
De l'eau s'écoule sur la plaque arrière du com-partiment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
	Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compres-seur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop BASSE.	La température n'est pas bien ré-glee.	Sélectionnez une température plus élevé.
La température à l'inté-rieur de l'appareil est trop élevé.	La température n'est pas bien ré-glee.	Sélectionnez une température plus BASse.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
	La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans l'appareil.
	Trop de produits ont été intro-duits simultanément.	Introduisez moins de produits en même temps.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.

Remplacement de l'ampoule d'éclairage

1. Debranche l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modelesemblable de meme puissance (la puissance maximale est indiquee sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiéz que l'ampoules s'allume.

Fermetre de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defec-tueux. Contactez le Service Avres-vente.

Installation

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lore attentivement les "Consignes de sécurité" avant d'installer l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climati-que	Température ambiente
SN	+10 à + 32 °C
N	+16 à + 32 °C
ST	+16 à + 38 °C
T	+16 à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :

1. Dévissez et enlevez le pivot supérieur.
2. Enlevez la porte.
3. Enlevez l'entretoise.
4. À l'aide d'une clé, desserrez la tige supérieure.

Du côté opposé :

1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installes la porte.
4. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit etre suffisante.

Installation de I'appareil

Attention Veillez à ce que le cordon d'alimentation soit accessible après avoir installé l'appareil.

Procedez comme suit :

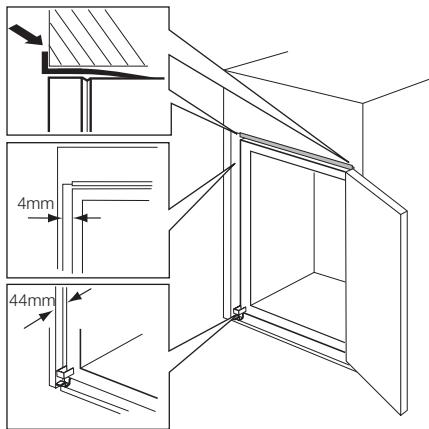

1. Installez l'appareil dans la niche. Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. Veillez à laisser un espace de 44 mm entre l'appareil et le bord avant du placard. Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côte op

posé de la charnière. Laissez un espace de 4 mm entre l'appareil et le placard.

1. Ajustez l'appareil dans la niche.

Le cache charnière inférieure (dans le sac d'accessoires) sert à maintainir la bonne distance entre l'appareil et le meuble de cuisine.

Ouvrez la porte. Placez le cache charnière inférieure.

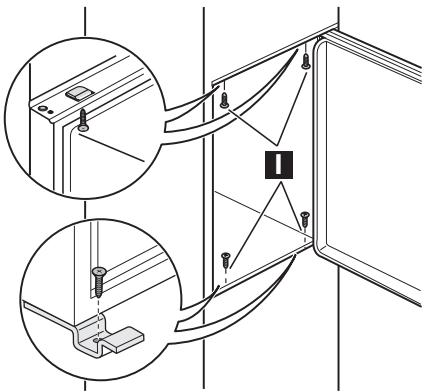

1. Fixez l'appareil à la niche à l'aide de 4 vis.

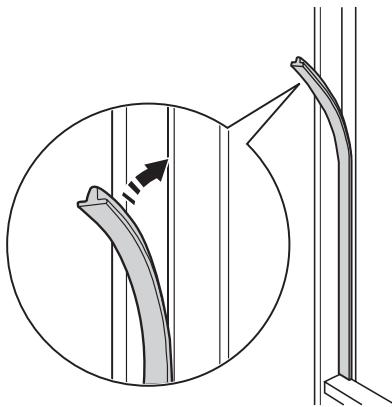

1. Poussez la bande isolante entre l'appareil et le meuble adjacent.

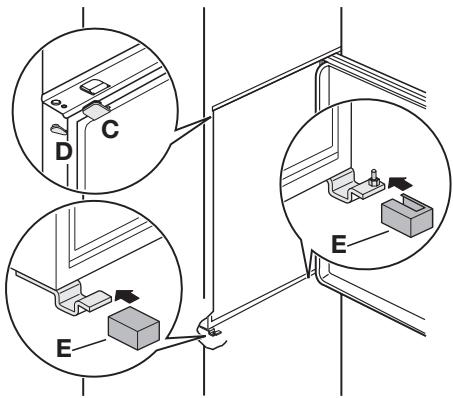

1. Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.

1. Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière.

Fixez les caches charnière (E) à la charnière.

7. Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

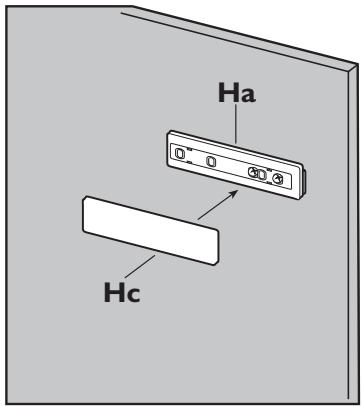

8. Installez la pièce (Ha) sur la face interieure du meuble de cuisine.
9. Poussez la pièce (Hc) sur la pièce (Ha).

10. Ouvrez la porte de l'appareil et la portedu meuble de cuisine à 90^

Insérez le petit carré (Hb) dans la glissière (Ha).

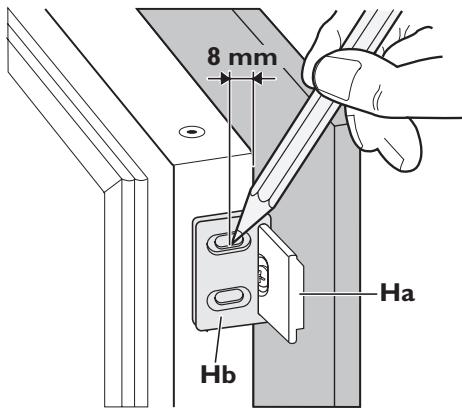

Unissez la porte de l'appareil et la portedu meuble et marquez les trouss.

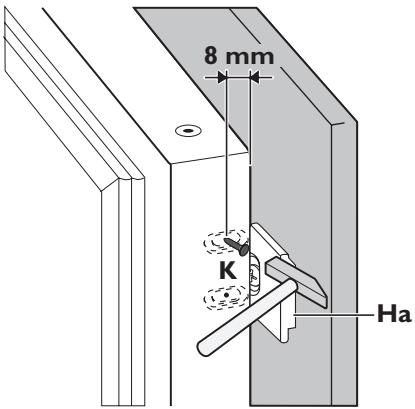

11. Sortez les supports et plantez le clou (K) à 8 mm du bord extérieur de la porte.

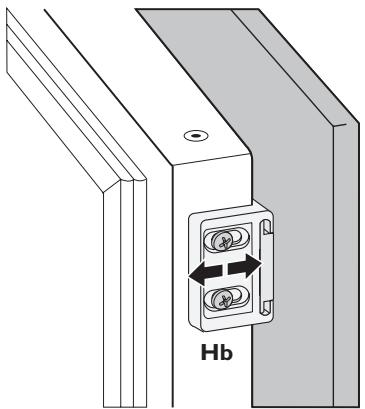

1. Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez enfin que :

• Toutes les vis sont serrées.
• La bande isolante magnétique est fermement fixée à l'armoire.

Important Si la température ambiente est basse (en hiver, par exemple), le joint diminue de taille. La taille du joint augmente lorsque la température ambiente augmente. Vous pouvez utiliser un sèche-cheveux pour que le joint augmente de taille.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons

l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt

Service Consommateurs De Dietrich

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : [phone]

*0,34 Eur TTC / min à partir d'un poste fixe

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,

• 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumone
