MODE D'EMPLOI DRH915JE DE DIETRICH
Réfrigérateur à intégrer Integrated Refrigerator Ijkast Kühlschrank
DRH 914 JE
LES NOUVEAUX OBJECTS DE VALEUR
Chère Cliente, Cher Client,
Vous venez d'acquérir un congélateur DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.
Votre nouveau congélateur DE DIETRICH s'intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances conservation de vos aliments, et la capacité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.
Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaisselle, et de réfrigerateurs intégrables, que vous pourrez coordonner à votre nouveau congélateur DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Et retrouvez-nous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.
DE DIETRICH
Les nouveaux objets de valeur
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important: Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
Les symboles suivants sont utilisés dans cette notice d'utilisation
Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil
Informations générales et conseils
Informations écologiques
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil, dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Sommaire
Avertissements importants 4 Elimination 5 Utilisation et réglage / Avant la mise en service 6 Mise en service 6 Réglage de la température 6 Composants internes / Clayettes 7 Balconnets de la contre-porte 7 Conseils / Economie d'énergie 7 Conseils pour la réfrigération 8 Conseils pour la congélation 8 Conseils pour la conservation des produits surgelés et congelés du commerce...9 Explication signalétique de la zone froide 9 Entretien/Dégivrage 10 Dépannage / Changement d'ampoule 11 En cas d'anomalie de fonctionnement 12 Service après-vente et pièces de rechange / Caractéristiques techniques 13 Installation / Emplacement 13 Branchement électrique 14 Inversion du sens d'ouverture de la porte du compartiment congélateur 15 Reversibilité de la porte 16 Instructions pour l'encastrement 17
Avertissement importants
Ces informations ont été rédigées pour votre sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil. Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.
Prescriptions générales de sécurité
- Conservez ce mode d'emploi qui doit toujours accompagner l'appareil.
- L'appareil n'est donc que pour conserver les alimentés dans les conditions domestiques ordinaires suivant ce mode d'emploi.
- Confiez toute réparation - y compris le changement et la réparation du cable de raccordement électrique - à l'atelier agréé. Les pièces de rechange doivent être livrées par la fabrique. Sinon, l'appareil peut s'endommager ou, de dégats matériaux ou de blessures humaines peuvent arriver. Assurez-vous que la prise principale est accessible une fois l'appareil installé. Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
- Ne rallongez jamais le câble d'alimentation! Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arriè
- Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et incendie).
- magé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.
- Important: En cas de dommage du cable d'alimentation, il ne doit être remplace que par un professionnel qualifié.
-Si la prise murale est mal fixe, ne branchez pas l'appareil (risque d'électrocution ou incendie). - Il est interdit d'exploiter l'appareil quand il manque le globe de l'éclairage intérieur! - N'utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l'appareil, ou pour faire sortir les aliments congelés, vous risquez de déterminer le système réfrigérant. - Évitez la pénétration du liquide au régulateur de température ou à l'armature de l'éclairage. - Ne consommez pas de la glace et de la crème à la glace immédiatement après les faisant sortir du congélateur, elles peuvent causer des lésions et engelures. - Ne recongelez pas l'aliment une fois décongelé, consommez le plus tôt possible. - Respectez soigneusement les instructions du fabricant concernant la durée de conservation au cas des aliments à congélation rapide (mirelite). - Il est interdit de forcer le dégèlement par n'importe quel appareil électrique ou agent chimique! - Ne touchez pas les parties en plastique de l'appareil par un pot chaud. - N'entreposez pas de gaz ou liquide inflammable dans l'appareil, un danger d'explosion existe. - Ne mettez pas de liquides gazeux et boissons embouteillées dans le compartiment de congélation. - Surveillez et nettoyez systématiquement l'orifice d'écoulement de l'eau dégelée durant l'opération de dégèlement. Une étiquette à l'intérieur de l'appareil attire l'attention à cela. Au cas d'un engorgement, l'eau de dégel accumulée peut déterminer prématurément l'appareil.
Prescriptions de sécurité pour les enfants
- Ne laïsez jamais les enfants jouer au matériel d'emballage. La feuille en plastique peut causer asphyxie.
- L'appareil doit être manipulé par femmes. Ne laissiez pas les enfants jouer à l'appareil ou à ses parties de réglage.
- Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le cable de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi il devient possible d'éviter que les enfants subissent de l'électrocution ou un asphyxie dans l'appareil.
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
Protection de l'environnement
- Le circuit réfrigérant et l'isolement de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigérant. S'adresser aux services de la Mairie pour obtenir les renseignements nécessaires sur les déchetteries.
Enlever la prise et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.
Informations sur l'emballage de l'appareil
Les matériaux marqués du symbole sont recyclables.
PE< = polyéthylène, p. ex. feuilles d'emballage PS< = polystyrène, p. ex. matériel de rembourse (sans CFC) > POM < = polyoxyméthylène, p. ex. clips plastique. Tous les matériaux sont écologiques!
Mise en garde
- L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif.

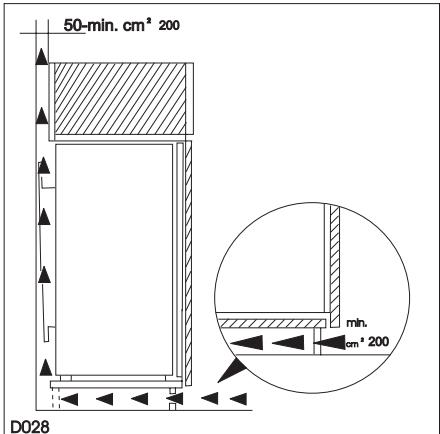

- Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
- Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.
- Ne pas endommager le circuit de réfrigération.
- Ne pas utiliser d'appareils électriques à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.
Respectez les prescriptions du mode d'emploi au point de vue de la protection de la vie et des biens.
Avant la mise en service
Attendez 4 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
- Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau
tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abimer la finition.
- Enlevez les éléments de protection utilisés pendant le transport.

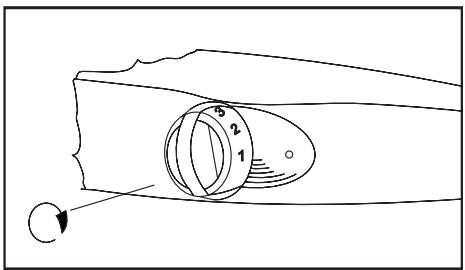

Mise en service
- Branchez la prise de courant, ouvrez la porte et tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).
- Le bouton du thermostat pour la sélection de la température se trouve dans le compartiment réfrigérateur.
- Tournez le bouton du thermostat sur la température requise.
Réglage de la température
La température interne dépend des facteurs suivants :
- température ambiante
- quantité d'aliments conservés et leur température fréquence et durée d'ouverture de la porte
- emplacement de l'appareil.
- La température est régée automatiquement.
- Position “1” = température la plus élevée, réglage le plus chaud
- Position "6" = température la plus basse, réglage le plus froid.
- Position "0" = arrêt
Une position moyenne est la plus indiquée.
Clayettes
- Les clayettes sont amovibles pour permettre le nettoyage. En fonction de la taille des emballages des aliments conservés, les clayettes peuvent être positionnées à différentes hauteurs.
- Pour extraire la clayette intérieure, tirez-la vers l'avant jusqu'à ce que vous puissiez la faire basculer vers le haut ou vers le bas. Pour glisser la clayette à une autre hauteur, procédez dans l'ordre inverse.
Pour permettre une belle circulation de l'air, n'enlevez pas la clayette inférieure en verre au-dessus du bac à légumes ni le balconnet porte-bouteilles.

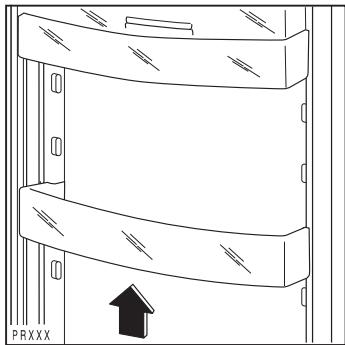

Balconnets de la contre-porte
- Pour permettre le rangement des aliments emballés de différentes tailles, le balconnet central peut être réglé en hauteur.
- Tirez progressivement dans le sens des flèches pour le dégager, puis repositionnez-le selon les besoins.
- Pour faciliter le nettoyage, les balcons nets supérieurs et inférieurs de la contre-porte peuvent être aisément enlevés.
Économie d'énergie
- Placez de préférence votre appareil loin d'une source de chaleur et choisissez un emplacement aéré. Voir le chapitre "Installation". Si l'appareil est installé correctement il consommera moins d'énergie. N'ouvre pas la porte trop souvent et plus longtemps que nécessaire car si la température ambiant est élevé, le compresseur fonctionne plus fréquemment et plus longtemps.
- Si le thermostat est réglé sur la position de froid maximum, lorsque la température
Si la température ambiente est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
- Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
- De temps en temps, nettoyez le condenseur, la grille en métal située à l'arrière de l'appareil.
Conseils pour la réfrigération
- N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve. Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
Pour vous aider à utiliser correctement votre réfrigérateur, voici quelques conseils utiles :
- Viande crue (boeuf, porc, agneau et volaille) roit le plus froid du réfrigérateur. La période de conservation est de 1 à 2 jours au maximum.
- Aliments cuits, plats froids, gelée, etc.:
- placez-les, bien couverts, sur une clayette. Fruits et légumes : bac(s) à légumes (une fois nettoyés).
- Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.
- Lait en bouteille : à placer dans l'un des bacs de la porte.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Conseils pour la congélation
Pour obtenir les meilleurs résultats, voici quelques conseils importants :
- L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.
- Les glaçons consommés dès leur sortie du congélateur peuvent éventuellement provoquer des brûlures;
- Les aliments maigres se conservent moins bien et plus longtemps que les aliments gras; le sel réduit la durée de conservation des aliments;
- Ne laissez pas des aliments frais, non congelés, entrer
- enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
- préparez les alimentés en petites portions pour une congélation rapide et uniforme et de façon à pouvoir décongeler par la suite uniquement la quantité nécessaire;
- Congelez seulement des alimentés de qualité supérieure et frais, après les avoir soigneusement nettoyés;
- le temps de congélation est de 24 heures. Aucune autre denrée à congéler ne doit être ajoutée entre-temps;
- La quantité maximum d'aliments pouvant être congelés en 24 heures est indiquée sur la plaque signalétique;
Conseils pour la conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, vous nevez :
- vous assurer qu'ils ont bien été conservés au magasin;
- prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
- éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
- une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
- respectez la durée de conservation indiquée par le fabricant.
Explication signalétique de la zone froide
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.
Zone la plus froide: inférieure ou égale à +4°C
Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d’œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l’emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
Indicateur de température
Thermostat à régler
Température correcte
L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.
L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C. Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.
ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.
Attention
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectué que par du personnel autorisé.
Décongélation
L'humidité à l'intérieur de l'appareil se glace et se précipite sous forme de couches de glace ou de blanc gel.
La couche épaisse de glace ou de blanc gel est isolante et diminue la puissance réfrigérante, ce qui se traduit par une augmentation de la température interne de l'espace réfrigérant et l'accroissement de la consommation en énergie. Une couche trop épaisse empêche l'ouverture de la porte du compartiment de congélation ou peut causer la rupture de la porte.
La décongélation de ce mode s'accomplit automatiquement sans intervention extérieure.
Le régulateur de température arrête régulièrement le fonction du compresseur - le refroidissement est stoppé - la température augmente et la décongélation s'accomplit.
Ensuite, le régulateur de température remet en marche le système.
À travers le tube de déversement, l'eau de dégel s'écoule dans le plat d'évaporation installé sur le compresseur et s'évapore.
Attirons l'attention à ce qu'il faut régulièrement contrôler et nettoyer l'orifice de l'écoulement de l'eau de fonte car en cas d'une obturation de cet orifice, l'eau accumulée pénétrant dans l'isolation de l'appareil causera la déterioration prématurée de l'appareil.

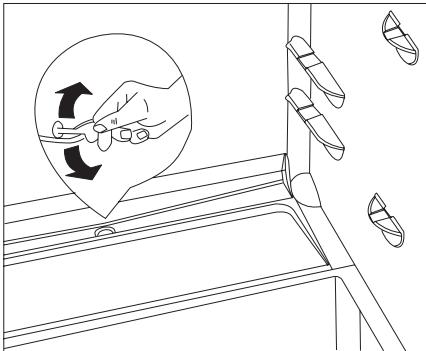

Nettoyez l'orifice de sortie de l'eau du dégèlement à l'aide du nettoyeur de tube joint à l'appareil et présenté sur la figure. Stockez le nettoyeur de tube dans l'orifice de sortie.
Vérifiez périodiquement le libre écoulement de l'eau de dégel.
Le cas le plus caractéristique de l'engagement du tube de déversement est le suivant : vous mettez dedans l'aliment enveloppé en papier, le papier gèle contre la paroi du compartiment de réfrigération et quand vous retirez l'aliment, quelques morceaux de papier restent gelés contre la paroi. Au cours du dégel, ces morceaux arrivent au tube et l'embouchonnent.
Rangez donc avec soin les aliments enveloppés en papier.
Une charge accentuée, p. e. une canicule, peut provisoirement forcer l'appareil à un fonctionnement continu pendant lequel le dégel automatique n'est pas efficace.
Des traces de glace ou de blanc gel dans la paroi de fond de l'espace réfrigérant ne signifient pas un fonctionnement anormal.
L'emploi d'un dispositif de décongélation dans le compartiment de congélation n'est pas possible, car les aliments congelés ne tolèrent pas la température de dégel.
Grattez la mince couche de givre qui recouvre les parois à l'aide d'une spatule en plastique.
Décongelez le compartiment de congélation (une ou deux fois par an) si la couche de glace devient trop épaissie et il est impossible de l'éliminer par la raclette.
Videz le compartiment de congélation et l'espace normal de refroidissement, enveloppez les aliments enlevés dans des couches de papier ou dans un chiffon et placez-les dans un endroit frais.
Débranche l'appareil et laissez les portes du compartiment de congélation et de l'espace normal de refroidissement ouvertes.
Épongez l'eau de dégel avec un chiffon mou ou avec une éponge.
Après le dégel, essuyez les surfaces avec un chiffon sec, placez l'appareil sous tension et remettez les alimentés.
Il est conseillé de laisser marcher l'appareil durant quelques heures dans la position la plus haute pour qu'il arrive le plus tout possible à la température de stockage convenable.
Changement d'ampoule
Vous pouvez changer l'ampoule brûlée comme suite:
Débranche l'appareil.
Otez le couvercle de l'ampoule en le faisant glisser au sens de la flèche supérieure, ensuite le retardant au sens de la flèche inférieure. Changez l'ampoule. (Le modèle de l'ampoule : Mignon 322, 230 V, 15 W, douille E 14)
Après le changement d'ampoule, remettez le couvercle et mettez sous tension l'appareil.
Nettoyage
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil : vous risquez de l'endomager. N'utilisez JAMAIS de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.
Nettoyez périodiquement l'intérieur de l'appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.
De temps en temps, dépoussièrez le condenseur (paroi arrière de l'appareil) et les conduits de ventilation.
En cas d'absence prolongée ou de non-utilisation
Débranchez l'appareil.
Videz, dégivrez et nettoyez l'appareil. Maintenez les portes entrouvertes pendant toute la durée de non-utilisation.
Le manque de l'éclairage n'influence pas le fonctionnement de l'appareil.
En cas d'anomalie de fonctionnement
Certaines anomalies peuvent parfois être facilement résolues sans faire appel à un technicien. Observe les recommandations suivantes :
| PROBLÈME | REMÈDE |
| La portène ne ferme pas | Mettez à niveau l'appareil. La portèe est surchargeée, veillez à moins répartir le poids sur les balconnets ou à enlever des produits. L'appareil n'est pas bien installé. Voir le chapitre "Encastrement". |
| La température à l'intérieur du réfrigérateur est trop chaude | Choisissez une température plus froide. Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée et que la bande isolante soit propre et intégre. La température ambiente du local est trop élevé. |
| La température à l'intérieur du réfrigérateur est trop froide. | Tournez le bouton du thermostat enCHOISIGANT une température provisoirement plus élevé. |
| Le compresseur fonctionné sans interruption. | Tournez le bouton du thermostat enCHOISIGANT un numéro plus bas. La température ambiente du local est trop élevé. Vérifiez si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement. De trop grandes quantités d'aliments ont été entreposées et/ou la porte a été ouverte plus longtemps que nécessaire. |
| Il y a de l'eau à l'intérieur/à l'ex-térieur du réfrigérateur. | Ce phénomène est parfois normal. Au cours du dégivrage automatique, le givre fond sur la plaque réfrigérée. |
| Il y a de l'eau autour de l'ap-hareil. | Placez le tuyau de vidange à l'arrière de l'appareil au-dessus du recipient de vidange. |
| Bruits | Ce phénomène est parfois normal. Au moment du réglage de la température, lorsque le système est branché ou débranché, vous l'entendrez claquer. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeoreux. Dés que le moteur se met en marche, vous l'entaïrez bourdonner ou claquer légersement. Le matériel isolant utilisé, dont la fonction est d'améliorer l'isolement et de réduire la consommation d'énergie, a tendance à amplifier légersement les bruits, |
Service après-vente et pièces de rechange
Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous à votre magasin vendeur ou à notre Service après-vente, et consultez le certificat de garantie.
Une commande sélective de pièces de rechange peut vous éviter des déplacements inutiles. Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:
- le modele
- le numéro de code produit (PNC)
- le numéro de série (S-No.)
Ces informations figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil. Nous vous conseillons de noter ces informations ici, afin de les avoir rapidement à portée de main.
Caractéristiques techniques
Les données techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil
Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit réfrigérant.
- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité et le bon fonctionnement de l'appareil, la ventilation doit être prévue. Voir les instructions d'installation.
- Important : en cas de dommage du câble d'alimentation, il faudra le remplacer par un câble spécial ou un ensemble disponible chez le fabricant ou son service après-vente.
Emplacement
- À la réception de l'appareil, déballez-le et vérifiez qu'il n'est pas endommagé.
- Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
- Évitez les expositions prolongées de l'appareil aux rayons solaires. Pour des raisons de sécurité, un minimum de ventilation doit être prévu comme illustré.
Important : veillez à ce que les orifices de ventilation ne soient pas obstrués
- Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes :
Profondeur:50mm
Largeur : 540 mm
La classe climatique est indiquée sur la plaque signalétique, qui se trouve à l'intérieur de l'appareil sur le côté gauche. Le tableau ci-dessous vous permet de repérer les différentes classes climatiques et les températures ambiantes correspondantes :
| Classe climatique | pour une température ambiente de |
| SN | +10 à +32 °C |
| N | +16 à +32 °C |
| ST | +16 à +38 °C |
| T | +16 à +43 °C |
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important:
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C.15100 et aux prescriptions des fournisseurs d'énergie électrique.
Utilisez un socle de prise de courant compteur une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C. 15100 et aux prescriptions des fournisseurs d'énergie électrique; cette prise de courant doit impératifement être accessible. Si le
cable d'alimentation est endommagé, il doit être remplacé par un cable d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habitée, par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux réglements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
Cet appareil est conforme aux normes CEE.

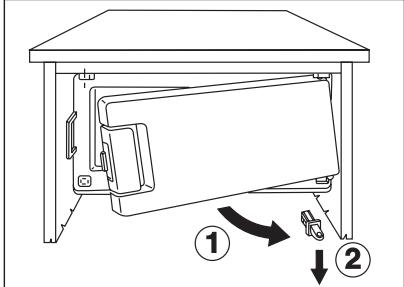

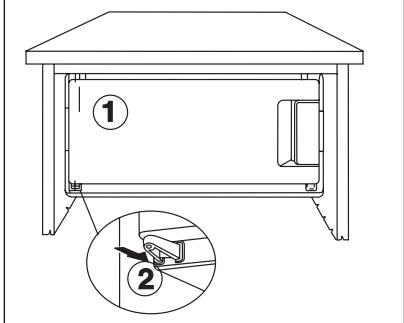

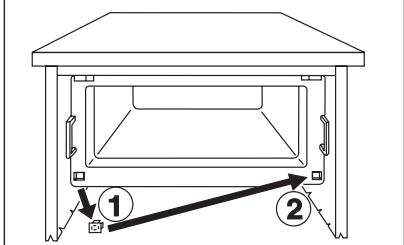

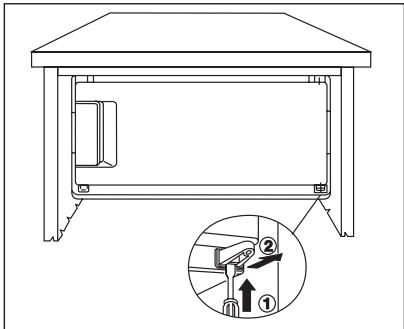

Inversion du sens d'ouverture de la porte du compartiment congélateur
Dans le cas de ce type, après avoir changé le sens d'ouverture de la porte extérieure, il est nécessaire de changer aussi celui de la porte du compartiment congélateur.
Exécutez l'opération comme suit:
- Retirez la charnière inférieure fixant le portillon du compartiment congélateur.
- Ouvrez le portillon, écartez-le avec précaution de son encadrement et retirez la charnière inférieure fixant le portillon de l'élément de fixation.
- Retirez le cache plastique et placez-le sur le côté opposé dans l'ouverture devenue libre.
- Après avoir tourné le portillon, et replacez-le dans l'élément de fixation.
- Replacez alors le portillon dans l'ouverture libre de l'encadrement. Vissez la charnière inférieure fixant le portillon du compartiment congélateur.
Dans le cas où vous ne pouvez pas exécuter ce montage, appelez le service après-vente le plus proche de la fabrique. Les experts vont se charger du travail contre remboursement.

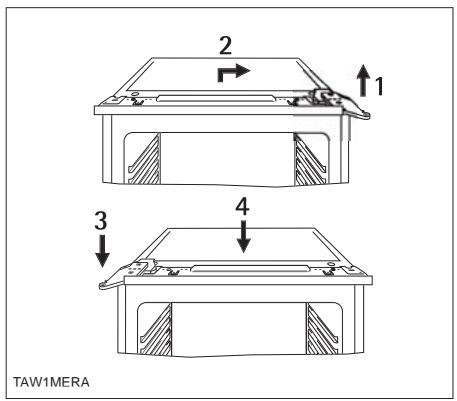

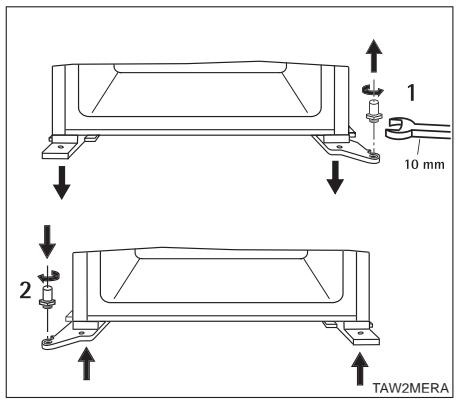

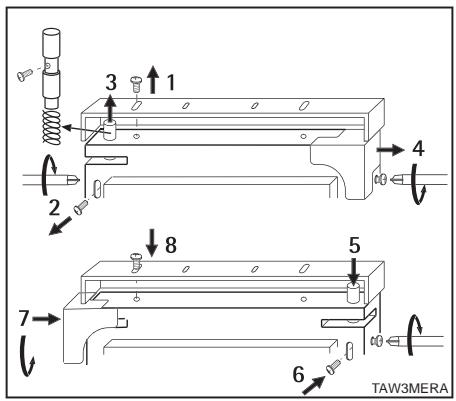

Réversibilité de la porte
Attention! La réversibilité de la porte une fois effectuée, contrôle ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop BASSE (en hiver, p. ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprendre ses dimensions naturelles après un certain temps, on pourrait accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.
Instructions pour l'encastrement

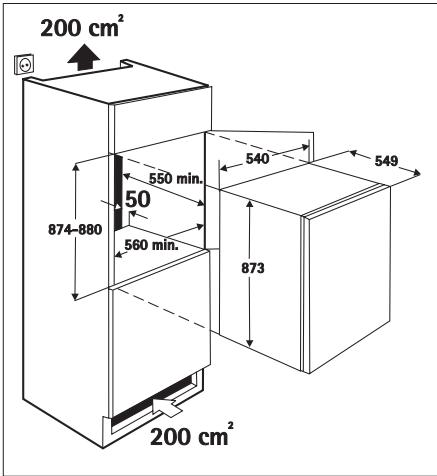

Dimensions de la niche
Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes:
Profondeur 50 mm
Largeur 540 mm
Alignement de l'élément du meuble

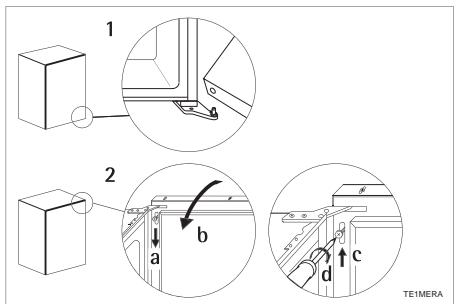

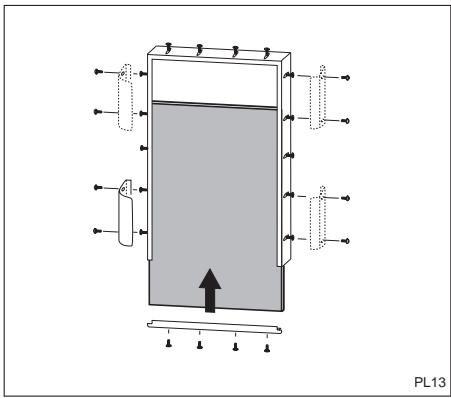

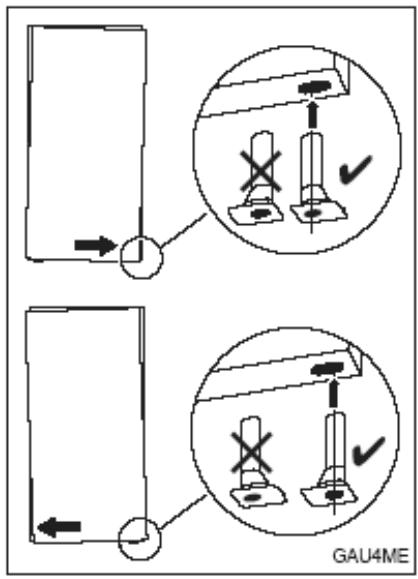

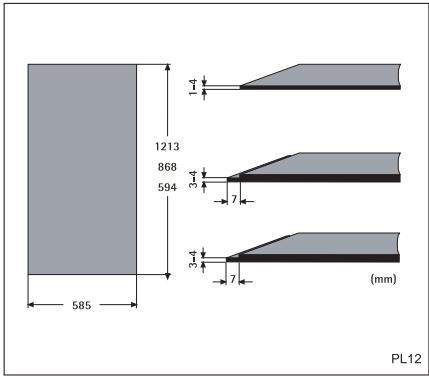

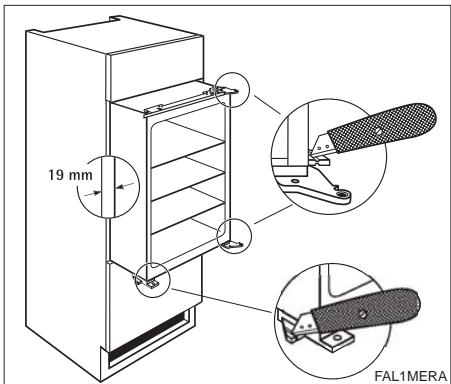

Démontage de la porte de l'appareil
Les étapes suivantes du montage ne sont représentées que pour une porte qui s'ouvre à droite (appareil livre ainsi). Si la porte ouvre à gauche, veuillez executer les
étapes suivantes du montage sur le côté opposé.
1. Procédez aux ajustages.

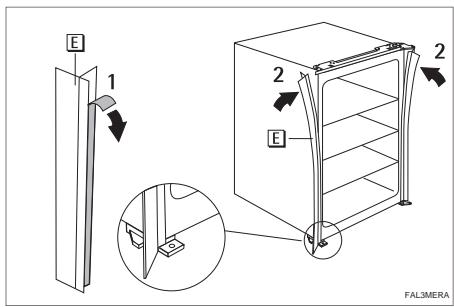

2. Coupe les baguettes couvre-joint (E).
3. Collez les baguettes couvre-joint (E).

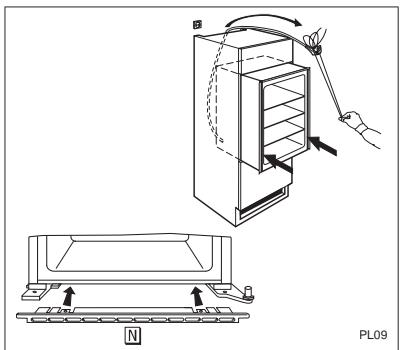

- Mettez en place

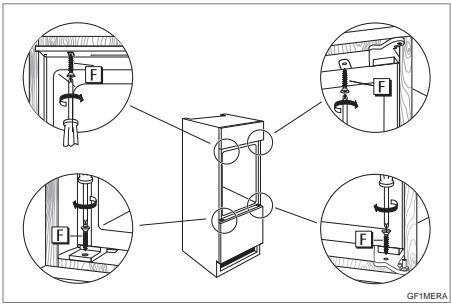

- Vissez l'appareil.

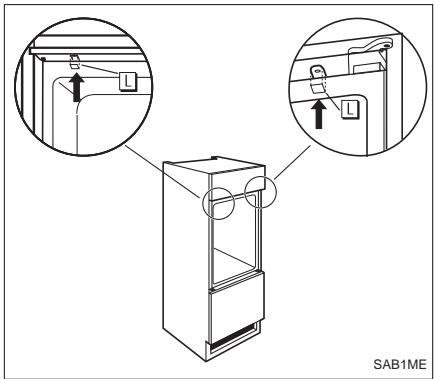

- Mettez en place les caches (L) des vis.
- Montez le kit de décoration.
- Posez la poignée.
- Mettez en place la porte de l'appareil.
- Alignez la porte de l'appareil (si nécessaire).
BP 9526
95069 CERGY PONTOISE CEDEX
Tel: +33 (0) 892 02 88 04
*0,34 Eur TTC / min à partir d'un poste fixe
- Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,
- 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumoune
