Type de produit	Lave-linge
Marque	DE DIETRICH
Modèle	LZ9616E1
Dimensions (H × L × P)	82 × 60 × 54 cm
Capacité maximale (coton)	4,5 kg
Vitesse d'essorage maximale	1200 tr/min
Tension / Fréquence	220-230 V / 50 Hz
Puissance totale	2200 W
Pression d'eau (min/max)	50 kPa / 800 kPa
Programmes de lavage	Blanc avec/sans prélavage, Couleurs, Synthétiques, Délicats, Laine, Rinçages, Assouplissants, Essorage long/bref, Vidange
Options	Réduction d'essorage (600 tr/min), Rinçage supplémentaire (4 rinçages)
Consommation d'énergie (programme 2 à 60°C)	1,03 kWh
Consommation d'eau (programme 2 à 60°C)	54 L
Durée du programme (programme 2 à 60°C)	125 min
Niveau sonore (essorage)	Non spécifié
Entretien et nettoyage	Carrosserie : eau tiède et détergent doux ; Tiroir à produits : nettoyage régulier à l'eau courante ; Filtre d'arrivée d'eau : nettoyage si nécessaire ; Filtre de vidange : nettoyage régulier
Sécurité	Sécurité enfants (hublot verrouillé en fonctionnement), arrêt automatique en fin de cycle, protection contre le gel
Pièces détachées et réparabilité	Réparations par service après-vente agréé, utilisation de pièces d'origine recommandée
Informations générales	Conforme aux directives européennes (Basse tension, Compatibilité électromagnétique) ; Installation sous plan de travail possible ; Possibilité de montage d'une porte harmonisée

FOIRE AUX QUESTIONS - LZ9616E1 DE DIETRICH

Comment débrider la machine avant la première utilisation ?

Retirez les vis de transport et les goujons en plastique. Suivez les étapes décrites dans la notice : dévissez la vis arrière droite, couchez l'appareil, retirez la base polystyrène, sortez les sachets de sécurité, puis revissez le panneau inférieur. Bouchez les trous avec les caches fournis.

Quelle est la capacité de lavage maximale pour le coton ?

La charge maximale pour le coton est de 4,5 kg. Pour les synthétiques et délicats, elle est de 2 kg, et pour la laine de 1 kg.

Comment utiliser la touche de réduction d'essorage ?

En enclenchant la touche 600 1200, vous réduisez la vitesse d'essorage : pour coton et lin de 1200 à 600 tr/min, pour synthétiques, délicats et laine de 650 à 400 tr/min.

Que faire si l'appareil ne vidange pas ?

Contrôlez d'abord que le filtre de vidange n'est pas bouché. Si nécessaire, nettoyez-le. Vérifiez aussi que le tuyau de vidange n'est pas plié ou obstrué. Si le problème persiste, effectuez une vidange de secours : débranchez l'appareil, fermez le robinet, placez un récipient sous le filtre et dévissez-le légèrement pour évacuer l'eau.

À quelle fréquence dois-je nettoyer le filtre de vidange ?

Il est recommandé de contrôler et nettoyer le filtre de vidange régulièrement pour éviter les obstructions. Un nettoyage mensuel est conseillé.

Puis-je laver du linge avec des taches de peinture ?

Traitez la tache immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez puis rincez avant de mettre en machine. Ne laissez pas sécher la peinture.

Comment protéger l'appareil en cas de gel ?

Si la température descend en dessous de 0°C, fermez le robinet d'eau, déconnectez le tuyau d'arrivée, placez l'extrémité du tuyau d'arrivée et du tuyau de vidange dans une cuvette, puis lancez le programme 'vidange' pour évacuer l'eau restante.

Que faire si le hublot reste bloqué après un lavage ?

Le hublot est verrouillé électriquement pendant le fonctionnement. Après l'arrêt, attendez 1 à 2 minutes que le dispositif se déverrouille. Si de l'eau est encore dans la cuve, sélectionnez un programme de vidange ou d'essorage avant d'ouvrir.

Quels produits lessiviels utiliser pour la laine ?

Utilisez des produits spécifiques pour la laine, adaptés aux machines à laver. Pour les lainages portant l'étiquette 'Pure Laine Vierge lavable en machine', sélectionnez le programme Laine à 30°C.

L'appareil vibre beaucoup pendant l'essorage, que faire ?

Vérifiez que tous les dispositifs de transport ont été retirés, que l'appareil est bien de niveau (pieds réglables) et qu'il ne touche pas les meubles. Si le linge est mal réparti, le tambour effectue des rotations pour équilibrer. Si après 10 minutes le balourd persiste, l'essorage est interrompu ; ouvrez le hublot, détassez manuellement le linge et relancez un essorage.

MODE D'EMPLOI LZ9616E1 DE DIETRICH

Notice d'utilisation

Lave-linge

F

Contents

Avertissements importants 47
Recyclage 48
Conseils écologiques 48
Caractéristiques techniques 49
Installation 50
Débridage 50
Emplacement 51
Arrivée d'eau 51
Vidange 51
Branchement électrique 52
Encastrement 52-53
Utilisation 54
Le bandeau de commande 54
Description des commandes 54
Conseils pour le lavage 55
Le tri du linge par catégorie 55
Températures 55

Avant de charger le linge 56
Charge 55
Traitement des taches 56
Produits de lavage 56-57
Comment faire votre lessive 58-59
Tableau des programmes 60-61
Symboles internationaux pour l'entretien
des textiles 62
Entretien 63
La carrosserie 63
Le tiroir des bacs à produits 63
Le filtre du tuyau d'arrivée d'eau 63
Le filtre de vidange 63
Vidange de secours 64
Précautions contre le gel 64
En cas d'anomalie de fonctionnement 65-66

Dear customer,

veuillez lire attentivement cette notice d'utilisation.

Tenez compte surtout des avertissements importants donnés dans les premières pages de cette notice. Gardez cette notice d'utilisation pour toute consultation future. Remettez-la à l'acheteur éventuel de votre appareil.

Dégâts de transport

A la réception de l'appareil, nous vous prions de faire les "réserves d'usage" en présence du livreur (dégâts esthétiques par exemple).

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation:

Instructions de sécurité.

Conseils et recommandations.

Informations liées à la protection de l'environnement.

Notre contribution à la protection de l'environnement: nous utilisons du papier recyclé.

Avertissements et conseils importants

Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Installation

• L'appareil doit être débridé avant l'utilisation. La non élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation.
• Si l'installation de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Si la machine est installée sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.

Utilisation

- Votre appareil est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Lavez en machine uniquement les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur

l'étiquette dont chaque article est muni.

• Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation.
• Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit évaporé avant d'introduire les articles dans l'appareil.
• Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants.
• Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie, afin d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve.
• N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait endommager le linge.
• Contrôlez toujours, avant d'ouvrir le hublot, que l'eau ait été évacuée. Dans le cas contraire effectuez la vidange suivant les indications de la notice d'utilisation.
• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé, afin de préserver le joint du hublot et d'éviter la formation d'odeur de moisi.
• Débranchez toujours la prise de courant et fermez le robinet de l'eau après l'utilisation de l'appareil.

Règles de sécurité générales

- En cas de panne, n'essayez pas de réparer l'appareil vous-même.

Avertissements et conseils importants

Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et exigez des pièces d'origine.

• Ne tirez jamais sur le câble, mais saisissez-le par la fiche pour débrancher l'appareil.
• Pendant le fonctionnement, l'appareil se réchauffe sensiblement au niveau du hublot. Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques provenant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne les laissez pas jouer avec le lave-linge!
• Les éléments constituant l'emballage (les films en plastique, les morceaux de styropor par ex.) peuvent présenter un danger pour les enfants. Risque d'asphyxie! Gardez les éléments d'emballage hors de la portée des enfants.
• Assurez-vous que les enfants ou vos animaux domestiques ne puissent pas pénétrer dans le tambour du lave-linge.
• Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger: coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture du hublot. Vous éviterez ainsi que les enfants s'y enferment en se mettant ainsi en

danger de mort.

Recyclage

Recyclage de l'emballage

Tous les matériaux marqués par le symbole ⚙ sont recyclables. Pour qu'ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet.

PE<=polyéthylène
PS< = polystyrène
PP< = polypropylène

Mise à la casse de l'ancien appareil

Informez-vous auprès de la municipalité au sujet de l'endroit où déposer l'ancien appareil pour qu'il puisse être ensuite recyclé ou détruit.

Conseils écologiques

Afin de réaliser des économies d'eau et d'énergie et de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles. Veillez toutefois à ne pas surcharger le tambour.
• N'utilisez le prélavage que pour du linge très sale.
• Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré de salissure du linge.
• En traitant préalablement le linge, il est possible d'éliminer les taches et les zones de saleté limitées; il sera donc ensuite possible d'effectuer le lavage à une température plus basse.

Caractéristiques techniques

DIMENSIONS	Hauteur	82 cm
	Largeur	60 cm
	Profondeur	54 cm
CHARGE MAXIMUM	coton	4.5 kg
	synthétiques	2 kg
	délicats	2 kg
	laine	1 kg
VITESSE D'ESSORAGE	maximum	1200 tr/min.
		LZ 9616 E1	LZ 9616 U1
TENSION/FREQUENCE		220-230V/50 Hz	230-240V/50 Hz
PUISSANCE TOTALE		2200 W	2050 W
PUISSANCE MINIMUM DU FUSIBLE		10 A	10 A
PRESSION DE L'EAU	minimum	50 kPa
	maximum	800 kPa

CE Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE 19/02/73 (Basse tension) et modifications successives; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Débridage

Avant de mettre la machine en marche il est indispensable d'enlever les dispositifs de sécurité utilisés pour le transport.

Il est conseillé de conserver tous ces dispositifs, car ils devront être remontés en cas de transferts futurs de l'appareil.

1. Dévissez à l'aide d'une clé la vis arrière droite.

1. Couchez l'appareil sur le dos, en faisant attention à ne pas endommager les tuyaux.

A cet effet placez une cornière de l'emballage entre la machine et le sol.

1. Retirez la base en polystyrène et ôtez le panneau inférieur en dévissant la vis centrale.

1. Extrayez avec soin le sachet droit et ensuite le sachet gauche et central.

1. Remontez le panneau inférieur en le vissant à l'aide des 4 vis livrées avec les charnières et de la vis enlevée précédemment.

1. Remettez la machine debout et dévissez les 2 autres vis à l'arrière.
2. Extrayez les trois goujons en plastique des trous où se trouvaient les vis.
3. Bouchez les trous restés libres à l'aide des caches qui se trouvent à l'arrière de l'appareil.

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas au mur ou aux autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.

Mettez l'appareil à niveau en vissant ou en dévissant les vérins.

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement.

Branchez le tuyau d'arrivée à un robinet fileté au pas de gaz de 3/4".

L'autre extrémité du tuyau d'arrivée, du côté de la machine, peut être orientée dans n'importe quelle direction. Dévissez un peu la bague de serrage, tournez le bout du tuyau et revissez solidement la bague.

Le tuyau d'arrivée ne peut pas être prolongé. Si le tuyau est trop court, achetez un tuyau pour haute pression plus long, spécialement conçu pour lave-linge.

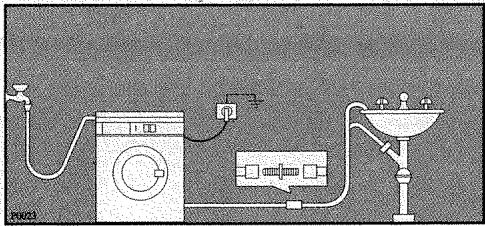

Vidange

La crosse du tuyau de vidange peut être placée de trois manières différentes:

Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil. Dans ce cas il est nécessaire de veiller à ce que l'extrémité ne puisse pas se décrocher du bord lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet, ou l'accrocher au mur.

Dans une dérivation de la vidange du lavabo. Cette dérivation doit se trouver au-dessus du siphon, de manière que la crosse du tuyau soit au moins à 60 cm du sol.

Dans un conduit de vidange dont la distance du sol doit être comprise entre 60 et 90 cm.

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter un siphonnage éventuel.

En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, là crosse devra se trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entraîner un fonctionnement irrégulier de la pompe de vidange.

Installation et encastrement

Branchement électrique

Cette machine ne peut être branchée qu'à 220-230 V, 50 Hz. Puissance minimum du fusible 10 A, puissance totale 2,2 kW.

Vérifiez si le compteur et les fusibles de l'installation électrique de la maison peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils branchés.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.

Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse. Le remplacement du câble d'alimentation ne doit être effectué que par notre service après-vente.

Important!

Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.

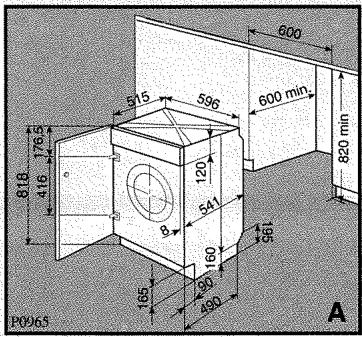

Encastrement

Cet appareil est prévu pour être installé sous un plan de travail.

Les dimensions de la niche doivent correspondre à celles indiquées dans la fig. A.

600 596 600 min 820 min 515 120 541 8 160 361 450 490 416 76.5 816 P0/65 A

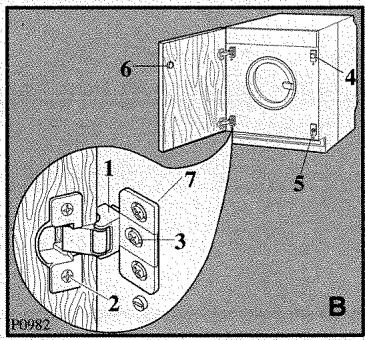

Application de la porte

Afin d'harmoniser votre appareil avec les meubles adjacents, vous pouvez installer une porte sur votre lave-linge.

L'appareil est livré pour l'application d'une porte s'ouvrant de droite à gauche.

Dans ce cas il suffit de visser à la hauteur prévue les charnières (1) et le contre-aimant (6) livrés avec la machine (fig. B).

1 2 3 4 5 6 7 B P0982

a) Dimensions de la porte

Les dimensions de la porte doivent être les suivantes:

largeur 595-598 mm

épaisseur 16-22 mm

La hauteur (C-fig. C) dépend de la hauteur des socles des meubles adjacents.

Installation et encastrement

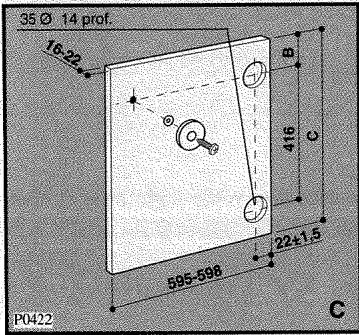

b) Charnières

Pour pouvoir fixer les charnières il faut pratiquer deux trous (ø 35 mm, profondeur 14 mm) à la partie intérieure de la porte. La distance entre les deux trous doit être de 416 mm.

La distance (B), calculée à partir de la partie supérieure de la porte jusqu'au centre du trou, dépend des meubles adjacents.

Les dimensions prévues sont indiquées dans la figure C.

Fixez les charnières à la porte à l'aide de vis à bois (2-fig. B).

35 Ø 14 prof. 16-22 B 416 C 595-598 22±1.5 P0422 C

c) Montage de la porte

Fixez maintenant les charnières à l'appareil en utilisant des vis M 5 x 9 (3-fig. B).

Les charnières peuvent être ajustées pour compenser les différentes épaisseurs de la porte.

Pour obtenir un alignement parfait de la porte dévissez la vis (3-fig. B), réglez la porte et ensuite serrez de nouveau la vis (3-fig. B).

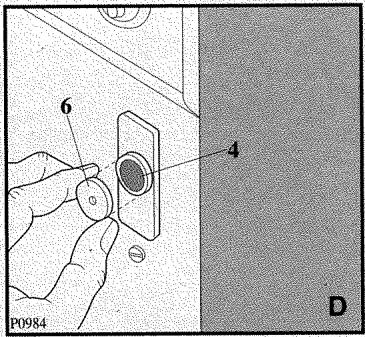

d) Contre-aimant (6)

La machine est équipée d'une fermeture de porte magnétique. Afin que ce dispositif puisse fonctionner correctement, il faut appliquer le contre aimant (6- disque en acier) à l'intérieur de la porte.

La position est déterminée par l'aimant (4) se trouvant sur la machine (fig. D).

6 4 P0984 D

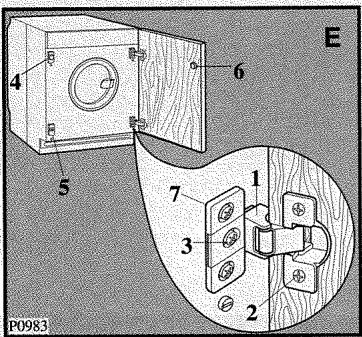

Changement du sens d'ouverture

Pour changer le sens d'ouverture de gauche à droite, procédez comme suit:

• enlevez l'aimant (4) et les plaquettes (5) en haut et en bas (Fig. B);
• déplacez les supports des charnières (7) de gauche à droite (Fig. B et E);
• remontez l'aimant (4) sur le côté gauche (Fig. E).

E 4 6 5 7 1 3 2 P0983

Utilisation

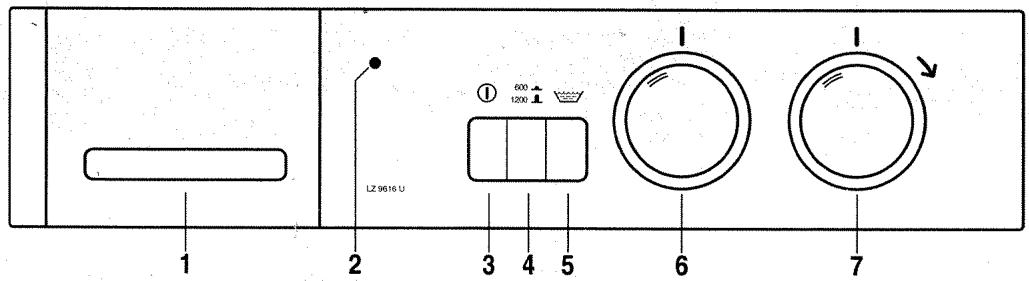

Le bandeau de commande

1 2 3 4 5 6 7 LZ 9616 U ① 600 1200 ① ① 7

1 Tiroir des bacs à produits

P0015

Prélavage
Lavage
Assouplissant

2 Voyant de fonctionnement

Il s'allume lorsque le programme démarre (touche marche/arrêt enclenchée) et s'éteint en faisant ressortir la même touche.

3 Touche "Marche/arrêt" Ⓘ

En enfonçant cette touche l'appareil se met en marche.

En la faisant ressortir le programme s'arrête et l'appareil est mis hors tension.

4 Touche "réduction essorage" 600 1200

En enclenchant cette touche l'essorage est réduit comme suit:

• coton et lin: de 1200 à 600 tr/min.;
- synthétiques, délicats et laine (programme ⚙ essorage bref): de 650 à 400 tr/min;

5 Touche "rinçage supplémentaire"

En pressant cette touche dans les programmes 1 et 2 pour coton et lin, la machine effectuera 4 rinçages au lieu de 3.

A utiliser en cas d'eau très douce ou pour les personnes allergiques aux produits lessiviels et ayant la peau délicate.

6 Sélecteur de température

Il peut être tourné aussi bien à droite qu'à gauche.

Sortez la manette d'une légère pression.

Sur la position ✿ la machine lave à l'eau froide, c'est-à-dire qu'elle utilise l'eau provenant du réseau, sans la chauffer.

7 Sélecteur programmes

Tournez-le vers la droite pour afficher le programme désiré.

Sortez la manette d'une légère pression.

Important!

La manette doit être tournée la machine étant hors tension (touche marche/ arrêt ressortie).

Conseils pour le lavage

Le tri du linge par catégorie:

Pour obtenir les meilleurs résultats de lavage, nous vous conseillons de trier le linge par catégorie:

d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;

de l'autre, le linge délicat qu'il convient de traiter avec précaution.

Pour les charges mixtes, les lessives composées d'articles en fibres de différentes natures, choisissez un programme et une température convenant à la fibre la plus fragile.

Températures

Température élevée 90°-95°C

Idéale pour les articles en coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne 60°C

Recommandée pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. En fait, tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.

Basse température 30°C-40°C

Idéale pour les couleurs fragiles, les synthétiques, la soie, l'acrylique et les articles en laine portant l'étiquette "pure laine vierge - ne rétrécit pas - (IWS)". Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

Avant de charger le linge

Avant le lavage, raccomodez les déchirures, les trous et les effilochures.

Recousez ou coupez tout d'abord les boutons trop lâches.

Fermez les boutons à pression et les fermetures à glissière.

Evitez de laver du linge effiloché; raccomodez les ourlets avant le lavage.

Retirez les crochets de fixation des rideaux.

Retirez des poches intérieures et des poches des pantalons les petits objets qu'elles pourraient contenir. Les clous, les épingles, les trombones et des objets semblables peuvent occasionner de gros dommages à la machine et au linge.

Charge

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de rétention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge de coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain	1200 g
serviette de toilette	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse travail	300 à 600 g

Conseils pour le lavage

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ceci afin d'éviter de faire des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90° peut donner de bons résultats.

Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90°. Prenez soin de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi, dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudron. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache.

Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent la quantité de lessive à utiliser selon la charge de linge sur les emballages.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.

Si votre eau est douce, diminuez légèrement les doses. Si elle est calcaire, augmentez un peu les doses. Vous obtiendrez le degré de dureté de votre eau en contactant la Société de Distribution d'Eau ou toute autre autorité compétente.

Nota: N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce, spécialement conçus pour l'utilisation dans les machines à laver.

Employez des produits spécifiques pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage (II), à condition de choisir un programme sans prélavage et de mettre tout de suite en marche la machine.

Les lessives liquides sont particulièrement indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 95°C.

Conseils pour le lavage

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet.

Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Ne dépassez pas les doses maximales.

Degrés de dureté de l'eau

Niveau de dureté	Caractéristique	Degrés
		allemands°dH	français°T.H.
1	douce	0-7	0-15
2	moyenne	8-14	16-25
3	dure	15-21	26-37
4	très dure	plusde 21	plusde 37

Comment faire votre lessive

Avant de faire votre première lessive vous conseillons d'effectuer un lavage hinaire sans linge pour un nettoyageuel du tambour et de la cuve. Versez obelet de lessive dans le bac réservé vage et affichez un programme à 60°C.

1. Chargement du linge

Ouvrez le hublot.

Chargez les pièces de linge en les introduisant une à la fois dans le tambour. Dépliez le plus possible le linge. Fermez le hublot; bloquez-le avec soin.

2. Dosage de la lessive

Tirez le tiroir des bacs à produits jusqu'à la butée.

Dosez la quantité voulue de lessive dans un gobelet gradué et versez-la dans le bac pour le lavage 📊.

Si vous souhaitez effectuer le prélavage, versez un produit biologique dans le bac ∪.

3. Dosage de l'additif

Versez, le cas échéant, l'assouplissant dans le bac ⚙️ sans dépasser le niveau MAX.

4. Choix de la température

Tournez le sélecteur sur les degrés de température désirés.

95 P0128

5. Choix de l'option désirée

600 1200

Comment faire votre lessive

6. Choix et mise en route du programme

Tournez le programmateur vers la droite sur le programme souhaité.

Enclenchez la touche MARCHE/ARRET ① : le voyant de fonctionnement s'allume et le programme démarre.

P0379 II

L'appareil s'arrête automatiquement.

Après un programme s'arrêtant cuve pleine d'eau après le dernier rinçage, il faudra l'évacuer avant d'ouvrir le hublot en sélectionnant le programme 🎨 (vidange) ou ⚫ (essorage bref).

Attendez une à deux minutes avant d'ouvrir le hublot: c'est le temps nécessaire à déverrouiller le dispositif électrique de verrouillage du hublot.

Faites ressortir la touche MARCHE/ARRET, le voyant de fonctionnement s'éteint.

Sortez le linge.

Vérifiez que le tambour est vide pour éviter d'endommager du linge lors du prochain lavage.

Débranchez l'appareil et fermez le robinet d'alimentation de l'eau.

Laissez le hublot entrouvert pour aérer la cuve.

Tableau des programmes

Programmes pour coton et lin

Charge maxi: 4,5 kg

Pro-gramme	Tempéra-ture	Type de linge	Options possibles	Consommations(**)
				Energie kWh	Eau litres	Durée min.
1	70°-95°	Blanc avec prélavage, (linge de lit, de table, de corps, torchons, serviettes très sales)		2.5	72	160
2	70°-95°	Blanc sans prélavage (draps de lit, linge de table, de corps, serviettes normalement sales)		2.1	57	135
2e	60°	Blanc Eco (linge de table ou de lit utilisé une seule fois)		1.05	54	130
2	30°-60°(*)	Couleurs (linge de couleur, en lin ou en coton, chemises, linge de corps, tissu-éponge)	[200]	1.03	54	125
Rinçages	FROID	Le linge lavé à la main peut être rincé avec ce programme	600 1200	0.1	57	55
Assou-plissants	FROID	Pour du linge lavé à la main qui doit être amidonné ou traité avec un produit assouplissant	600 1200	-	19	18
Essorage long		Essorage à part pour coton et lin	600 1200	-	-	12

(*) Le programme 2 (Couleurs) à 60°C est le programme de référence pour les données figurant sur l'étiquette d'énergie, d'après la norme CEE 92/75.
(**) Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau ainsi que de la température ambiante. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.

Tableau des programmes

Programmes pour synthétiques 🏠, délicats 🏠, laine 🏠

Charge maxi: 2 kg, laine 1 kg

Programme	Tempéra-ture	Type de linge	Options possibles	Consommations(**)
				Energie kWh	Eau litres	Durée min.
3	30^ - 60^	Synthétiques avec prélavage (linge de corps, tissus de couleur, chemises qui ne se repassent pas, blouses, très sales)		1.15	62	90
4	30^ - 60^	Synthétiques sans prélavage (chemises, linge de corps, blouses, normalement sales)		0.7	47	65
4e	40^	Synthétiques, Eco (chemises, blouses, linge de corps peu sale)		0.35	47	50
[IKHZ] Essorage bref		Essorage à part pour synthétiques, délicats et laine	6001200	-	-	6
5	30^	Laine pour articles en laine portant l'étiquette "Pure Laine Vierge, lavable en machine, irrétrecissable		0,38	44	40
6	30^ - 40^	Tissus délicats, par ex. les voilages		0.5	55	40
[IXXY] Vidange		Evacuation de l'eau du dernier rinçage pour les programmes s'arrêtant cuve pleine		-	-	1

L'eau du dernier rinçage de ces programmes n'est pas évacuée pour éviter le froissage du linge. Pour vidanger l'eau, sélectionnez le programme 🎨 (vidange) ou ⚙ (essorage bref).

(**) Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau ainsi que de la température ambiante. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.

Symboles internationaux pour l'entretien des textiles

Lavage interdit
Lavage à la main
Chlorage interdit
Ne pas repasser
Doux 110°C maxi				Ne pas nettoyer à sec	Ne pas sécher en tambour
Uniquement essences minérales (Pour linge et tissus blancs)					Sur citre
Perchloréthylène ou essences minérales (essence F, White Spirit)					Linge suspendu
Fort 200°C maxi					Moyen 150°C maxi
Fort 200°C maxi					Fort 200°C maxi
Fort 200°C maxi					Fort 200°C maxi
Fort 200°C maxi					Fort 200°C maxi
Fort 200°C maxi					Fort. maxi 95°C Temp. maxi
Fort. maxi 95°C Temp. maxi					Temp. maxi 95°C Temp. maxi
Temp. maxi 95°C Temp. maxi					Temp. maxi 95°C Temp. maxi
Temp. maxi 95°C Temp. maxi					Temp. maxi 95°C Temp. maxi
Temp. maxi 95°C Temp. maxi					[SCK77]

Entretien

1. La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. Rincez et séchez soigneusement.

Important: n'utilisez jamais d'alcool, de solvants ou de produits similaires.

2. Le tiroir des bacs à produits

Nettoyez-le régulièrement. Pour cela, sortez-le de son logement comme l'indique la figure ci-dessous et passez-le sous l'eau courante. Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

La lessive peut à la longue s'incruster dans le logement interne du tiroir: nettoyez-le à l'aide d'une vieille brosse à dents.

Remettez le tiroir en place.

3. Le filtre du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivée d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtre à l'intérieur du tuyau avec une petite brosse.

Revissez bien l'embout du tuyau.

4. Le filtre de vidange

Le rôle du filtre de vidange est de recueillir les fils et les peluches.

Contrôlez régulièrement que le filtre est propre.

Mettez un récipient dessous et dévissez le filtre.

POM32

Sortez-le de son logement. Nettoyez le filtre à l'eau courante.

Replacez le filtre dans son logement.

Entretien

5. Vidange de secours

Si l'appareil ne vidange pas (pompe de vidange bloquée ou tuyau de vidange obstrué), procédez de la manière suivante pour évacuer l'eau:

• Débranchez l'appareil.
• Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus).
- Placez un récipient à bord droit sous le filtre.
- Dévissez-le légèrement en le tournant dans le sens inverse des aiguilles d'une montre.
• Laissez l'eau s'écouler graduellement.
- A la fin de l'opération, revissez le filtre en le tournant dans le sens des aiguilles d'une montre.

6. Précautions contre le gel

Si votre appareil est exposé à une température inférieure à 0°C prenez les précautions suivantes:

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau. Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.
• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau. Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.
• Sélectionnez le programme "vidange" et faites-le fonctionner jusqu'à la fin.
  • Débranchez l'appareil.
• Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.

En cas d'anomalie de fonctionnement

En cas d'anomalie ou de panne, nous vous conseillons de lire attentivement ce qui suit avant d'appeler votre service après-vente.

Anomalie

• L'appareil ne se met pas en marche:

• L'appareil ne se remplit pas:

• L'appareil se remplit et se vide:

• L'appareil ne vidange pas et/ou n'essore pas:

• Il y a de l'eau sur le sol:

• Le hublot ne s'ouvre pas:

Causes possibles

• Contrôlez si le hublot est bien fermé.
• Contrôlez si le courant arrive à l'appareil.
• Contrôlez si le fusible de l'installation électrique est intact.
• Contrôlez que la touche MARCHE/ARRET est enclenchée et que le sélecteur de programmes est positionné correctement.

• Le robinet de l'eau est-il ouvert?
- Est-ce que l'eau sort du robinet? Vérifiez.
• Le tuyau d'arrivée a-t-il été coincé ou plié?
- Le filtre du tuyau d'arrivée d'eau est-il bouché?

• Le hublot est-il fermé?

- L'extrémité du tuyau de vidange est située à un niveau trop bas par rapport au sol sur lequel se trouve la machine. Consultez le chapitre relatif.

- Le tuyau de vidange est-il coincé ou plié?

- Est-ce que vous avez choisi un programme s'arrêtant cuve pleine?

• Le filtre de vidange est-il bouché?

- Trop de lessive?

- Le produit est-il inadéquat parce qu'il mousse trop? Trop de mousse provoque des fuites.

- Est-ce que l'un des embouts du tuyau de remplissage perd? On ne voit presque pas l'eau courir le long du tuyau; vérifiez si le tuyau est humide.

- Est-ce qu'un des bacs à produits est obstrué?

• Il y a un programme en cours.

- Le dispositif de blocage du hublot n'est pas encore déclenché.

• Il y a de l'eau dans la cuve.

En cas d'anomalie de fonctionnement

Anomalie

• Les résultats de lavage ne sont pas satisfaisants:
• On entend un bruit insolite:
  • L'appareil vibre ou fait du bruit:
• L'essorage est retardé ou n'est pas effectué:
• On ne voit pas d'eau dans le tambour:

Causes possibles

• Est-ce que la lessive convient au lavage en machine? S'il n'y a pas assez de lessive, le linge devient gris et des dépôts calcaires se forment dans la machine.
• Est-ce que l'appareil est surchargé?
• Est-ce que le programme et la température sont appropriés?
• Est-ce que les taches ont bien été traitées avant le lavage
• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarrage en douceur lors de l'essorage et une meilleure distribution du linge dans le tambour, d'où une plus grande stabilité de l'appareil.
• Est-ce vous avez retiré tous les dispositifs de sécurité utilisés pour le transport?
• Est-ce que l'appareil s'appuie contre quelque chose?
• Est-ce que les vérins de soutien reposent solidement au sol?
• Est-ce que la charge de linge est mal répartie?
• Le linge est mal réparti à l'intérieur du tambour. Le tambour effectue des rotations dans les deux sens jusqu'à ce qu'il n'y ait plus de balourd, puis la machine fera son essorage normalement. Cependant, si au bout de 10 minutes la charge n'est toujours pas correctement répartie, l'essorage final n'est pas effectué. Dans ce cas, il est conseillé de programmer un nouvel essorage en prenant soin auparavant de détasser manuellement le linge.
• Les machines fabriquées selon des technologies modernes fonctionnent de façon beaucoup plus économique, en utilisant moins d'eau que les anciennes. Les performances sont de toute façon excellentes.

S'il n'est pas possible de remédier à l'inconvénient ou de le localiser, contactez le service après-vente le plus proche, après avoir noté le modèle, le numéro de produit et la date d'achat de l'appareil, que le service demandera.

Mod ........ Prod. No ........ Ser. No ........ POM2

124 890 680 GB/E/F

55×8215

TEM réseau De Dietrich

7, RUE HENRI BECQUEREL ■ 92854 RUEIL MALMAISON CEDEX

TÉL. [phone] FAX: [phone]

S.A.S. au capital de 261.560.000 Francs – R.C.S. Nanterre B 393 306 857
