CP-V160 - Accessoire audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de haut-parleur
Marque	PIONEER
Modèle	CP-V160
Compatibilité	Système de haut-parleurs CS-V250 (les raccords A et B ne sont pas nécessaires)
Dimensions (L x H x P)	150 x 174,4 x 215 mm (installation au plafond)
Poids	1,3 kg (une unité)
Poids maximal du haut-parleur	8 kg
Matériau	Acier
Couleur	Noir
Fixation	Mur ou plafond
Contenu du kit	Socle, ensemble de bras, raccord de renfort, raccord A, raccord B, vis de montage (M5 x 10, 4 pcs), vis à bois (M6 x 10, 2 pcs), clé hexagonale, câble de sécurité
Réglage d'angle	Oui, via vis à ailettes
Dispositifs de sécurité	Vis de prévention de chute, vis de fixation de câble de sécurité, repère de sûreté
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de problème, contacter un professionnel.
Garantie	Standard PIONEER (consultez les conditions du vendeur)
Fabricant	PIONEER

FOIRE AUX QUESTIONS - CP-V160 PIONEER

Quels haut-parleurs sont compatibles avec le support CP-V160 ?

Le support CP-V160 est conçu pour le système de haut-parleurs CS-V250. Il peut également être utilisé avec d'autres haut-parleurs de poids ≤ 8 kg, mais vérifiez les dimensions et la fixation.

Quel est le poids maximum supporté ?

Le poids maximum du haut-parleur est de 8 kg.

Comment installer le support au plafond ?

Utilisez le socle et le raccord de renfort. Percez des trous dans le plafond avec un écartement de 152 mm (76 mm de chaque côté). Assurez-vous que le plafond peut supporter le poids.

Comment fixer le haut-parleur sur le support ?

Insérez l'ensemble de bras dans le socle jusqu'à ce que le repère de sûreté disparaisse. Serrez la vis de prévention de chute et la vis à ailettes. Fixez le câble de sécurité.

À quoi sert le repère de sûreté ?

Le repère de sûreté indique la profondeur d'insertion minimale de l'ensemble de bras. Il ne doit plus être visible pour que la vis de prévention de chute s'engage correctement.

Peut-on ajuster l'angle du haut-parleur après installation ?

Oui, desserrez la vis à ailettes (sans toucher à la vis de prévention de chute), ajustez l'angle, puis resserrez.

Que faire si le mur ou le plafond n'est pas assez solide ?

Choisissez un emplacement capable de supporter le poids. Si vous n'êtes pas sûr, faites appel à un professionnel. Le fabricant décline toute responsabilité en cas de chute due à une fixation inadéquate.

Le support est-il livré avec tous les accessoires nécessaires ?

Oui, le kit comprend le socle, l'ensemble de bras, les raccords, les vis, une clé hexagonale et un câble de sécurité. Suivez la liste de pièces dans la notice.

Comment nettoyer le support ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

Où trouver les dimensions du support ?

Les dimensions sont 150 mm (L) x 174,4 mm (H) x 215 mm (P) pour une installation au plafond.

MODE D'EMPLOI CP-V160 PIONEER

Nous vous remercions d'avoir acheté le support de haut-parleur CP-V160. Le support de haut-parleur CP-V160 a été mis au point pour le système de haut-parleurs CS-V250.

LISTE DE PIECES

Pièce	Q'té	But
Raccord de renfort	1	Raccord de renfort de montage de socle
Socle	1	Pour montage au mur ou au plafond
Ens. de bras	1	Bras pour montage du haut-parleur.
Raccord A	1	Monté vers l'avant du haut-parleur.
Raccord B	1	Monté vers l'arrière du haut-parleur.
Vis de montage (Boulons M5 x 10)	4	Pour monter les raccords A et B et l'ensemble de bras.
Vis à bois (Boulons M6 x 10)	2	Pour monter le raccord B
Clé hexagonale	1	Utiliser la clé pour les vis de prévention de chute, les vis de fixation de câble de sécurité.

La quantité indiquée dans cette liste de pièces est pour un haut-parleur.

La quantité de pièces pour deux haut-parleurs est emballée.

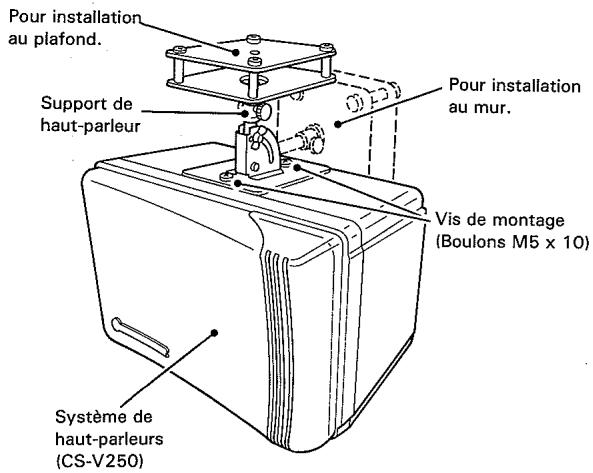

EXEMPLE D'INSTALLATION

Pour installation au plafond. Support de haut-parleur Pour installation au mur. Vis de montage (Boulons M5 x 10) Système de haut-parleurs (CS-V250)

Remarque:

En cas d'utilisation des support de haut-parleur CP-V160 pour le système de haut-parleurs CS-V250, les raccords A et B ne sont pas nécessaires.

PROCEDURE D'INSTALLATION

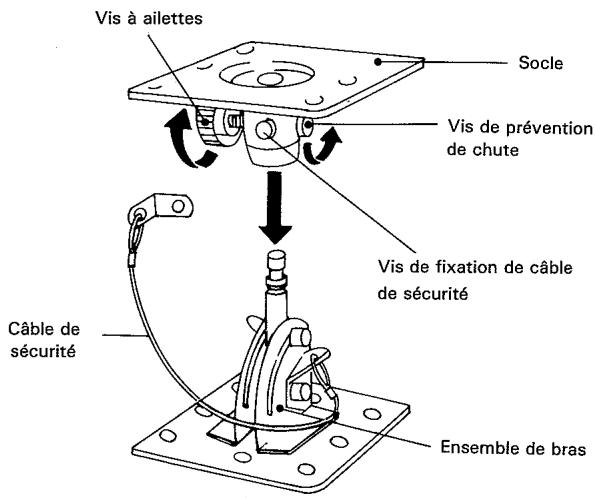

1 MONTAGE DU BRAS SUR LE RACCORD A

1. Déposer l'ensemble de bras du socle.
2. Monter l'ensemble de bras sur le raccord A.

Vis à ailettes Socle Vis de prévention de chute Vis de fixation de câble de sécurité Câble de sécurité Ensemble de bras

Desserrer la vis de prévention de chute et la vis à ailettes, et sortir l'ensemble de bras.

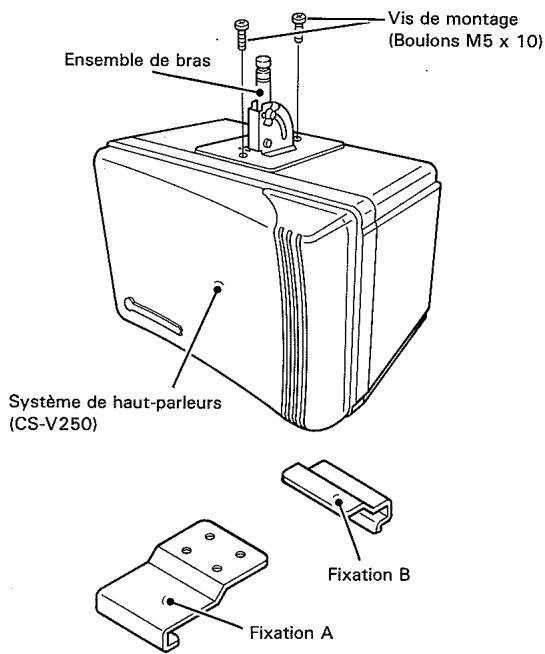

2 FIXATION DE L'ENSEMBLE DE SUPPORT

1. Utiliser les vis de montage (M5 x 10) comprises.

Remarque:

Les raccords A et B ne sont pas nécessaires pour le montage.

Ensemble de bras Vis de montage (Boulons M5 x 10) Système de haut-parleurs (CS-V250) Fixation A Fixation B

Le haut-parleur est à présent prêt pour le montage. Vérifier s'il y a des vis desserrées.

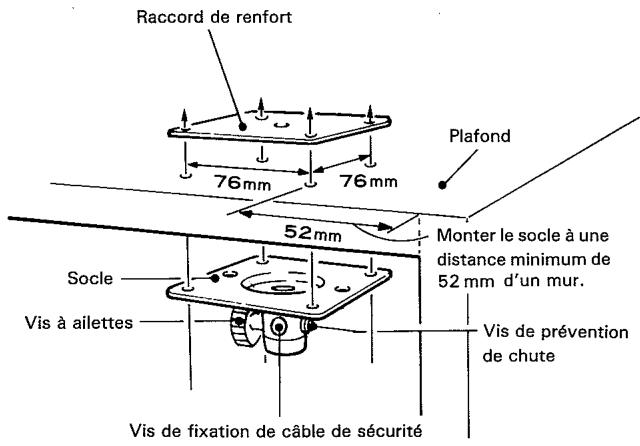

3 MONTAGE DU SOCLE (EN CAS D'UTILISATION DU RACCORD DE RENFORT)

Lorsque le support de haut-parleur doit être fixé au mur ou au plafond, le raccord de renfort indiqué dans le diagramme peut être utilisé pour maintenir plus fermement le support de haut-parleur.

1. Déterminer l'emplacement de l'installation du système de haut-parleurs.
2. Monter le socle là où sera installé le haut-parleur.

Raccord de renfort 76mm 76mm Plafond 52mm Monter le socle à une distance minimum de 52 mm d'un mur. Socle Vis à ailettes Vis de prévention de chute Vis de fixation de câble de sécurité

Ce diagramme est pour l'installation au plafond.

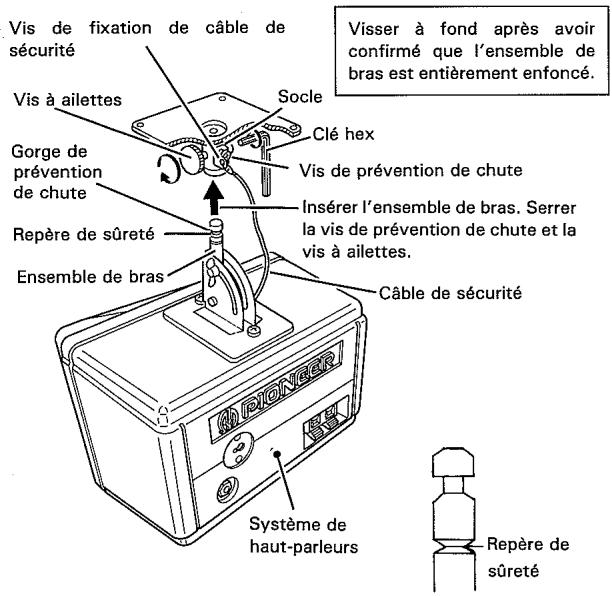

4 MONTAGE DU HAUT-PARLEUR SUR LE SOCLE

1. Pour fixer, procéder par les étapes ① à ⑤.

Vis de fixation de câble de sécurité Vis à ailettes Gorge de prévention de chute Repère de sûreté Ensemble de bras Socle Clé hex Vis de prévention de chute Insérer l'ensemble de bras. Serrer la vis de prévention de chute et la vis à ailettes. Câble de sécurité Visser à fond après avoir confirmé que l'ensemble de bras est entièrement enfoncé. PIONGER Système de haut-parleurs Repère de sûreté

① Insérer l'ensemble de bras jusqu'à ce que vous ne puissiez plus voir le repère de sûreté.
② Serrer la vis à ailettes.
③ Serrer à fond la vis de prévention de chute (en utilisant la clé hex).
④ Déposer la vis de fixation de câble de sécurité et la rondelle élastique, faire passer la vis par le raccord au bout du câble, puis revisser la vis et la rondelle.
⑤ Desserrer la vis à ailettes, ajuster l'angle du haut-parleur, puis resserrer la vis à ailettes.

Remarque:

Vous devez insérer l'ensemble de bras jusqu'au point où vous ne pouvez plus voir le repère de sûreté, sinon la vis de prévention de chute ne rentre pas dans la gorge de prévention de chute et ne remplit pas son but.

PRECAUTIONS

• Lors de l'installation du système de haut-parleurs, insérer l'ensemble de bras à fond dans le socle jusqu'au point où vous ne pouvez plus voir le repère de sûreté ; serrer la vis à ailettes, puis utiliser la clé hex pour bien serrer la vis de prévention de chute.
• Pour modifier l'angle du haut-parleur après l'installation, desserrer la vis à ailettes, (NE PAS desserrer la vis de prévention de c'oute), tourner le haut-parleur à l'angle désiré, puis resserrer à fond la vis à ailettes.
• Avant la fixation, examiner le plafond ou le mur pour trouver un endroit qui ait suffisamment de résistance pour supporter le poids du système de haut-parleurs.
• Les vis et écrous à utiliser pour l'installation doivent être sélectionnés pour correspondre aux matériaux de construction du plafond ou du mur en termes de sécurité.
• Si vous ne pouvez pas confirmer les matériaux de construction et la résistance du plafond ou du mur, prière de demander aide à un spécialiste.
• Ne pas utiliser de système de haut-parleurs pesant plus de 8 kg.
• Notre compagnie ne peut pas assumer de responsabilité pour des accidents provoqués par des chutes de haut-parleurs dues à une résistance insuffisante de la fixation des haut-parleurs ou des précautions insuffisantes dans leur installation.

SPECIFICATIONS

Dimensions …… 150 (L) x 174,4 (H) x 215 (P) mm

(Pour installation au plafond)

Poids 1,3 kg (une unité)

REMARQUE:

Aux fins d'amélioration, les spécifications et la conception de ce produit sont susceptibles de modification sans préavis.

Tous droits de reproduction et de traduction réservés.
